RBC-25 - Hydraulisk press Vevor - Gratis bruksanvisning och manual

Produkttyp	Hydraulpress för bockning och kapning av armeringsjärn
Märke	Vevor
Modell	RBC-25
Matningsspänning	220-240 V, 50 Hz
Effekt	1700 W
Nettovikt	131,3 kg
Bruttovikt	154,7 kg
Max bockningskapacitet	25 mm (armeringsjärn)
Max bockningsvinkel	180° (stänger 18-25 mm), 90° (stänger 8-16 mm)
Bockningshastighet	≤ 4 s / 3,5 s
Huvudfunktioner	Bockning och kapning av armeringsjärn, justering av vinkel 1 och vinkel 2, manöverpedal, nödstopp
Underhåll och rengöring	Veckovis smörjning med lithiumfett; månatlig kontroll av kolborstar; årligt byte av hydraulolja; rengöring efter varje användning
Säkerhet	Nödstoppsknapp, skyddsspärr, obligatorisk jordning, användning av handskar och skyddsglasögon
Reservdelar och reparerbarhet	Kolborstar, klippblock, löphjul, tätningar, lager; fullständig lista i manualen; teknisk support finns på www.vevor.com/support
Allmän information	Användning på plant och stabilt underlag; arbetstemperatur -10 till 45 °C; luftfuktighet < 90 % RH; höjd < 1000 m

Vanliga frågor - RBC-25 Vevor

Hur justerar man bockningsvinkeln?

Använd justeringsanordningarna punkt 1 och punkt 2 på kontrollpanelen. Punkt 1 motsvarar pedal 1, punkt 2 motsvarar pedal 2. Vinkeln för punkt 1 måste alltid vara större än vinkeln för punkt 2 för att säkerställa korrekt funktion. Efter justering, lås handtaget.

Vilken hydraulolja ska användas?

Använd hydraulolja av klass ISO VG46 (t.ex. Shell Tellus 46, Mobil DTE-25). Byt den minst en gång per år eller tidigare om den är smutsig. Följ luftningsproceduren efter påfyllning.

Hur byter man kolborstar?

Koppla bort enheten. Ta bort borstlocken med en skruvmejsel. Byt ut borstarna om de är kortare än 6 cm. Använd original Vevor-kolborstar. Sätt tillbaka locken och dra åt.

Hur använder man manöverpedalen?

Anslut pedalen till kontakten för 1 punkt eller 2 punkter. Tryck på pedal 1 för att utföra vinkeln inställd på punkt 1, pedal 2 för vinkeln på punkt 2. Vid fel, använd den manuella strömställaren nära lysdioden.

Vad gör man om maskinen inte startar?

Kontrollera först strömförsörjningen och kabeln. Om lysdioden inte tänds, kontrollera uttaget och strömbrytaren. Kontrollera kolborstarnas skick. Om problemet kvarstår, kontakta teknisk support.

Vad är den maximala bockningskapaciteten?

Maskinen kan bocka armeringsjärn upp till 25 mm i diameter. För stänger 18-25 mm är maxvinkeln 180°; för 8-16 mm, 90° (med vinkelform). Följ den angivna samtidiga bockningskapaciteten i tabellen.

Hur installerar och förbereder man maskinen?

Placera maskinen på ett plant och stabilt underlag. Anslut strömförsörjningen 220-240 V med lämplig kabelarea (3,5-5,5 mm² beroende på avstånd). Kontrollera oljenivån och justera löphjulen enligt stängernas diameter.

Vilka är de viktigaste säkerhetsanvisningarna?

Använd alltid skyddsglasögon och handskar. Håll personer på avstånd. Använd nödstoppsknappen vid avvikelse. Lämna inte maskinen utan uppsikt. Stäng av strömmen före allt underhåll.

Hur underhåller man maskinen efter användning?

Rengör maskinen med en borste för att ta bort metallrester. Smörj rörliga delar varje vecka med lithiumfett. Kontrollera bultar och muttrar. Förvara den på en torr plats.

Var hittar man reservdelar och teknisk support?

Se reservdelslistan i manualen. För att beställa delar eller få hjälp, besök www.vevor.com/support. Använd endast original Vevor-delar.

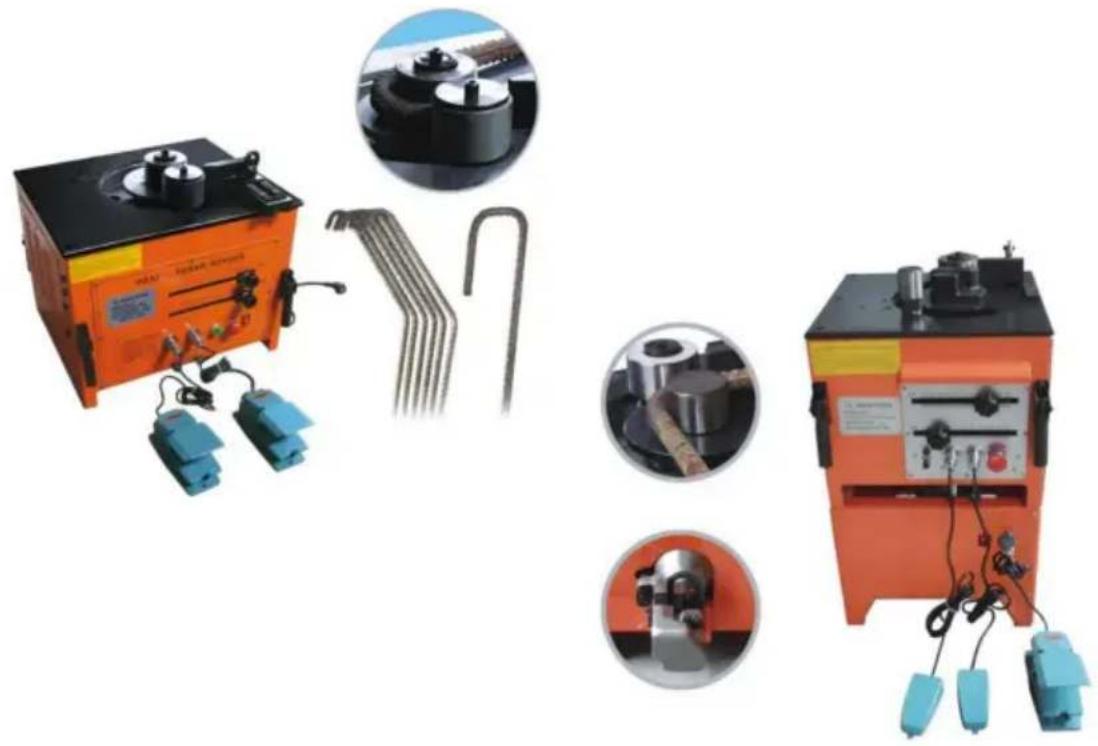

BRUKSANVISNING RBC-25 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BÄNKTOPP HYDRAULIK

ARMERINGSBÖJARE

MODELL: RBC-25/RB-25

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Hydraulisk bänkskiva armeringsjärnsböjare

MODELL: RBC-25/RB-25

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VARNING

Försök inte använda förrän du har läst ordentligt och förstått

fullständigt alla instruktioner, regler etc. som finns i denna manual. Underlåtenhet att följa dem kan resultera i olyckor som involverar brand, elektriska stötar eller allvarlig personskada. Håll instruktionsboken och granska ofta för kontinuerlig säker drift.

För din egen säkerhet, läs bruksanvisningen noggrant. Lär dig

tillämpning och begränsningar samt specifika potentiella faror som är relevanta för den här maskinen.

2. HÅLL ARBETSOMRÅDET RENT.

Störningsområdet och arbetsbordet kommer att orsaka olycka.

3. ANVÄND INTE I FARLIGA MILJÖER.

Använd inte elverktyg på fuktiga eller våta platser, och utsätt dem inte för regn. Håll arbetsområdet väl upplyst.

4. HÅLL ICKE-PROFESSIONELLA MÄNNISKOR BORTA.

Alla besökare ska hållas på säkert avstånd från arbetsområdet.

5. ANVÄND LÄMPLIGA VERKTYG. TVINGA INTE MASKINEN.

Den kommer att göra jobbet bättre och vara säkrare i den takt som den designades för.

6. BÄR RIKTIGT KLÄDER.

Undvik löst sittande kläder, handskar, slipsar, ringar, armband eller smycken, som kan fastna i rörliga delar. Halkfria skor rekommenderas. Ha på dig skyddande hårskydd för att hålla långt hår på plats.

7. MASKININSTÄLLNINGAR

Bender ska stå på plant och stadigt underlag innan start.

Skakning kan orsaka oprecist arbete. För att undvika säkerhetsolyckan, se till att maskinen inte skakar innan du börjar arbeta.

Håll maskinen ren och säker. Efter användning, rengör och ta bort damm och järnskrot i huvudväxeln och karossen.

Innan service, byte av beslag, eller eventuell montering och demontering av motorn, måste maskinens strömkälla kopplas bort från elnätet (notering: utförs av specialister).

10. STRÖMFÖRSÖRJNING

Anslut strömkällan till enfas 110V eller 220V

(se parametern på maskinen) för användning. När den ansluts till strömkällan måste RB-25 och RBC-25 använda 3,5-

5,5 mm² (kv) kraftledning. Kraftledningen måste hållas under 30-40 m för att säkerställa normal drift.

Referens: vid användning på långt avstånd, förläng linjen

Denna produkt är inställd för användning på långt avstånd från strömkällan

förläng linjen för att ansluta, beroende på linjens tjocklek och olika

strömkapacitet, så måste ovanstående bestämmelser följas. Förlängningslinje. Om linjen är för lång eller för tunn leder det till förlust av elektrisk ström och överbelastning av spänningen, vilket gör att ledningarnas isolering snabbt värms upp, sedan minskar isoleringsförmågan och slutligen kan det leda till elektriska läckage eller brand. Dessutom försvagas motorns uteffekt och den interna elektriska kretsen kan lätt skadas.

Vid användning av förlängningslinje från kraftledningens anslutningspunkt måste ovanstående bestämmelser följas. Det betyder inte att drift nära strömförsörjningen är bra; vid långa avstånd

ska du se tabellen för att använda lämplig kraftledning

efter avstånd.

(tråd) max.längd	RB-25 / RBC-25
	Diameter på tråd / trådstorlek
15m	2,0 kvm X 3C
25m	3,5 kvm X 3C
40m	5,5 kvm X 3C

1.1.2 Ytterligare säkerhetsregler

När maskinen är igång, rengör eller ta inte bort rester

Ta inte bort eller modifiera varningsskyltarna även om de inte ersätts eller kan orsaka förvirring av märken. Läs

noggrant igenom bruksanvisningen innan du använder maskinen. Maskinen

på marken korrekt, för att undvika risk för stötar. Ta inte bort förrän maskinen

är avstängd. Innan modulen byts ut ska

maskinen stanna helt. Bekräfta innan du startar. Bestäm den korrekta

böjningsvinkeln. Sätt inte några verktyg på plattformen innan arbetet påbörjas, för

att undvika

olyckor.

Använd lämpliga verktyg för att justera maskinen.

1.2. Varningsskyltar:

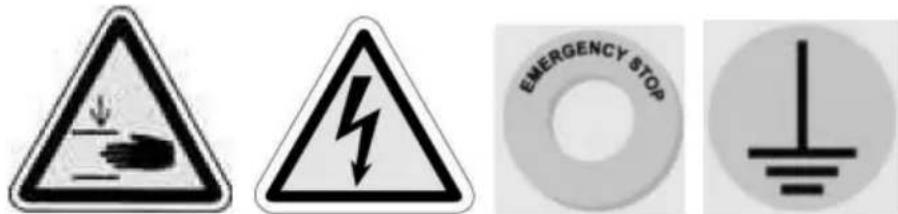

Denna maskin har varningssymboler fästa på den som visas nedan för att säkerställa korrekt och säker drift.

Dessa symboler används på maskinen för att indikera punkter eller exempel på särskild fara för driftpersonal.

Ta inte bort säkerhetssymboler från maskinen.

Säkerheten har två klasser som är denna manual:

Fara och

Uppmärksamhet in

Farligt – Betyder att felaktig manövrering och hantering kan leda till dödsfall eller allvarlig personskada.

Varning – Betyder att felaktig användning och hantering kan leda till

skada, vanlig eller lindrig. Varningen hjälper användaren att förstå konsekvenserna av att ignorera varningen och känna igen faran för att undvika den.

Placera inte handen eller huvudet innanför skyddstaket, annars kan det skada dig.

Rör inte knappen med våta händer, annars kan du få en elektrisk stöt. Allt arbete, inklusive installation, test, inspektion och underhåll, måste utföras av en professionell tekniker.

Transport och installation

Varning

Använd lämpliga lyft- och sänkningsverktyg för att transportera utrustningen för att undvika skada och olycka.

Följ bruksanvisningen för att installera utrustningen.

Kontrollera och bekräfta installationsplatsen och rullens position.

Låt inte maskinen utsättas för våldsamma slag eller stötar under transport.

Lyft eller häng inte motorn under transport eftersom det kan skada motorn. Testa inte maskinen om någon elektrisk komponent saknas eller är skadad.

Inställningslinje

Fara

Anslut inte huvudströmförsörjningen till krypskyddsfläkten

knappen.

Koppla bort strömförsörjningen och bekräfta genom att kontrollera när du ställer in linjen eller inspekterar.

Att ställa in linjen efter installationen, om inte kommer att leda till olycka.

Tryck eller kläm inte fast kabeln, skada eller motbevisa inte heller godtyckligt.

Om inte kommer att leda till elektriska stötar.

Försök att springa

Uppmärksamhet

Kontrollera hela maskinen och bekräfta att plötslig uppstart inte kan skada utrustningen.

Justera de tre fasförhållandena mellan kontrolltanken och varje motor för att bekräfta att vridläget för varje motor är rätt.

Drift

Uppmärksamhet

Rör inte den löpande delen av skärmappen med din hand under perioden av tidiga tester för att undvika skadan.

Gör inga ändringar på utrustningen om inte teknikern har det

hjälp från BS. Om inte kommer BS inte att bära någon skyldighet för resultatet.

Annat uppmärksamhetsobjekt

Uppmärksamhet

Fullständig inspektion och försök att köra krävs innan användning

efter att ha varit oanvänd under lång tid.

Det är inte tillåtet att använda eller underhålla maskinen när operatören inte är klar i huvudet av dryck eller trött.

Använd reservdelarna från BS för underhåll och byte av delar.

BS garanterar inte att den håller den i gott skick om kunden skadar maskinen genom att använda reservdelar från annat företag.

PARAMETERLISTA

Modell	RBC-25	RB-25
Spänning	AC220-240V 50Hz	AC220-240V 50Hz
Watt (W)	1700	1700
GW (kg)	131,3	93,3
NW (kg)	154,7	110
Klipphastighet	ÿ4s /3,5s	ÿ4s/3,5s
Max armeringsjärn	25 mm	25 mm
Min armeringsjärn	4 mm	4 mm
böjningsvinkel	18-25 # böjning av stålstångvinkel 180 grader (rundde)8-16 # böjning av stålstångvinkel 90 grader (hörnforma)Böjningsvinkeln för 8:an# förstärkning är <90grader	18-25 # böjning av stålstångvinkel 180 grader (rundde)8-16 # böjning av stålstångvinkel 90 grader (hörnforma)Böjningsvinkeln för8 # förstärkning är <90grader

Rebar bender Parts

NEJ.	DELAR NAMN NR.	DELAR	NAMN NR. DELARENS	NAMN
1	Fotställningsset 44 87		stoppa filmen
2 set arbetsbord 45		kedja kontakt	88	redskap
3 fast packning	46	koppens huvud nitÿ3,5×4	89	runt huvud platt nyckel
4 hexagonal skruv M16×55	47	axelringenÿ20	90	6302lager 15×42×13
5 justera blocket	48	runt huvud platt nyckel	91	kugghjulsaxel
6 modell	49 höger slutare 92			61910 lager 50×72×12
7 lokaliseringsschakt	50 kedjehjul		93	10008lager40 × 68 × 9
8 sexkantshylsa ställskruvar	51	kedjehjul axel	94	6004lager 20×42×12
9 buffertblock	52	runt huvud platt nyckel	95 stoppbricka 16
10 stoppblock	53 kedjehjul		96	rund mutter M16×1,5
11 sexkantshylsa ställskruvar	54	inre hexagon skruva	97	runt huvud platt nyckel
12 kedjehjul	55	läckage terminal svetsset	98 Nällager
13 stiftrulle	56	rund mutter M45×1,5	99 lager packning
14 packning 12	57	stoppa tvättmaskinen F45	100	kugghjulsaxel
15 mutter M12	58	runt huvud platt nyckel12×17	101	inre hexagon skruva
16 kedjehjulsfot stå	59	lokalisering ärm	102 anslutningsväxel
17 61901lager12 ×24×6	60	ansluta ärm	103	6305 lager 25×62×17

18	sexhörning huvudskruv	61	6011 lager 55×90×18	104	växellåda (upp fall)
19 rundstift 10×35 62			6009 lager 45×75×16	105	växellåda (nedåt fall)
20	inre hexagon skruvM8×35	63	stor utrustning	106	inre hexagon skruva
21	vapensladd	64	komponentrullhju	107	tvättmaskin
22	vapensladd	65	6207 lager 35×72×17	108	redskap
23	elektrisk hus	66	hälkrage F72	109	runt huvud platt nyckel
24	packning	67	fashuvud skruva M10×25	110	6208lager 40×80×18
25	skruv med pannhuvud M4×7	68	vår brickaÿ10	111	tvättmaskin
26	Nedsensor hållare	69	mutter M10	112	hus
27	mutter M4	70 luftdörrplatta 113 handtagsnit			kugghjulsaxel
28	fashuvud skruva	71	set	114	tvättmaskin
29	mutterbult	72	6303 lager 17×47×14	115	6204lager 20×47×14
30	mutter M5	73	inre hexagon skruva	116	packning
31	upp sensor hållare	74	6200 lager 10×30×9	117	inre hexagon skruva
32	sladdhållare	75	kol innehavarens tvättmaskin	118	6004 lager
33	handhjul	76	sexhörning Hylsnyckelsats skruvar	119	elbox
34	panel	77	kolhållare set	120	kontaktor
35	pannhuvudskruv 78		kolhållare lock	121	relä
36	inre hexagon skruva	79	kolborste set	122	vattenfog
37	vänster slutare		inre hexagon skruva	123	sensor80
38	dragfjäderhållare	81	Motorhus 124		navigeringsplugg
39	dragfjäder 82		stator komponenter	125	indikatorlampa
40	splitpinÿ3,2×16 83		rotor komponenter	126	joggingbrytare
41	dragfjäderhållare	84	inre hexagon skruva	127	nödbrytare
42	kedja 08B-1-35 85		motorändhus 6203	128	magnetisk koppling
43	kedja 06B-1-T6 86		lager 17×40×12

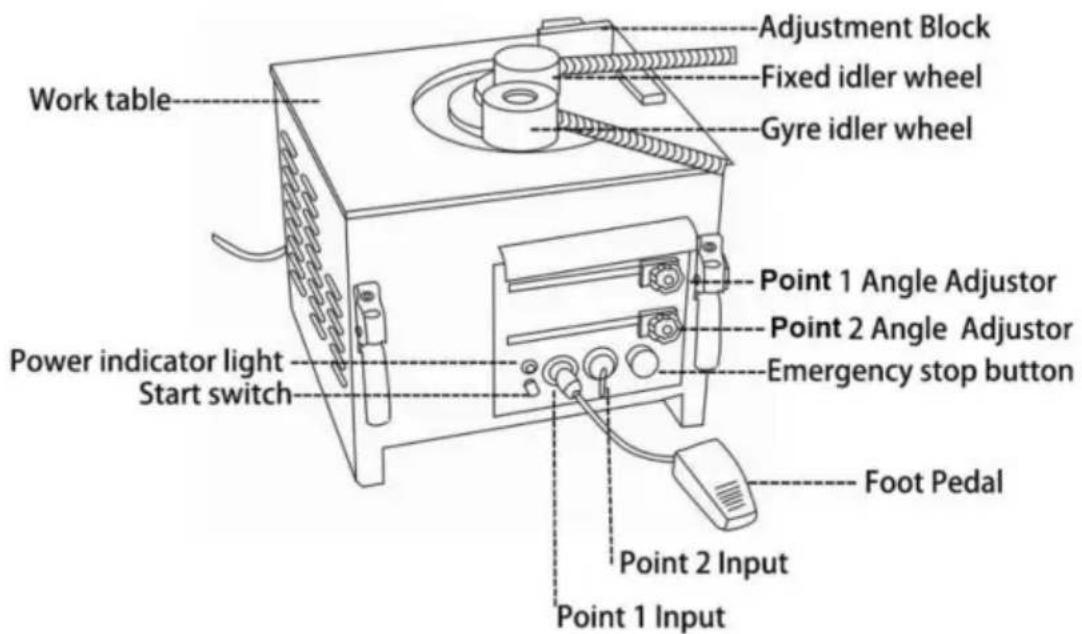

2. Driftsätt 2.1 Användning

av metoder ä När

anslutningen till 110V/220V-strömkällan och strömindikatorlampan lyser, dvs. medelst maskinens drift, kan förberedelserna fortsätta med det normala arbetet. ä Avståndet mellan det fasta mellanhjulet, det rörliga mellanhjulet och justeringsblocket

för stålstängen måste göra motsvarande justering enligt specifikationen för stålstängen. ä Fotkontaktens anslutning till punkt 1,2 gör det lättare att gå på jobbet.

Punkt 1, anslut till arbete - vinkel inställd av är punkt 1, tryck på START-knappen

eller pedalomkopplarkontroll till drift.

Punkt 2, anslut till jobbet, vinkelinställningen är punkt 2, genom fotkontakten

kontrolloperation, denna gång måste punkt 1-vinkeln som ställs in av handtaget fastställas

med punkt 2 i samma nivåvinkel eller är större än punkt 1-vinkeln. Medan även efter

vinkelhandtagets inställning måste fixera väl handtagsmuttern eller

när maskindriften kommer att lossna. Justera vinkeln du

behöver genom att flytta åt vänster eller höger, efter vinkel

justeringen är korrekt inställd, se till att vinkelinställningshandtaget är fixerat.

Operatören måste stå utanför armeringsbockarens operationsriktning.

När du trycker på startknappen eller fotkontakten kommer armeringsjärnet att böjas till vinkeln du har ställt in.

När du hittar något onormalt under operationen måste du trycka ner

nödstopp för att stänga av maskinens drift. Kom ihåg, när böjning

bearbetning, vinkeln på punkt 1 måste

vara större än punkt 2, annars kan maskinen inte fungera normalt.

(Detta är för RB-25 OCH RBC-25 RB-32 OCH RBC-32 är inga problem.)

Under användningssituationen, håll fotomkopplaren bortom kontroll av maskinens drift.

När du trycker på närliggande strömlampas handbrytare, testa maskinen.

Om du roterar domarens fotpedal, presentera den.

Bryt ner.

Obs: När du trycker på nödströmbrytaren för att köra maskinen, flytta

tomgångshjulet kommer att återgå till sin

position. Under arbetssituationen, punkt 2 böjning, punkt 1 handtagets position

måste hålla samma nivåvinkel med punkt 2 eller ställas in mindre i

vinkel 5 grader än punkt 1 och sedan fixera vinkelhandtaget, så att inte

den elektriska eller maskinen inte fungerar.

Matchning av olika hjul (RB-25 / RBC-25):

ArmeringsjärnSpecifikation	Fast tomgångshjulhjul	Gyre tomgånghjul	Samtidaböjningskapacitet
	∅78∅22- ∅25	∅94	1 st
∅16- ∅20 ∅94	∅78		1-2 st
	∅78	∅94∅10- ∅13	4-5 st
	modul	∅94∅6- ∅13	3-6 st
Speciell situation	Möjlig anpassa	Möjlig anpassa

2.2. Uppmärksamhetspunkter

Måste enligt samtida böjningskapacitet för att använda dessa produkter, överträffar lätt för att orsaka denna produktnedbrytning. När du går på

stålstångsböjningsarbete, särskild uppmärksamhet för att undvika att skada finger och så vidare säkerhetsincident.

Beroende på olika hårdhet hos förstärkt material, speciellt

Uppmärksamhet bör ägnas åt att undvika frakturer som kan leda till säkerhetsincidenter som skador.

Använd inte förrän du bekräftar att ingen person eller föremål befinner sig i

förstärkt böjradie. Produkten

är elektriska funktionella maskiner. Om den utsätts för regn eller

vatten leder till läckage, måste den täckas med vattentätt membran efter

användning.

Se till att den stationära ringbulten är fixerad när maskinen transporteras eller flyttas.

När du arbetar under punkt 2, fixera vinkeln för punkt 2 så att den är samma som eller inte större än punkt 1 med 5 grader, för att säkerställa att under förhållanden när exteriör

stötar attackerar maskinen, kommer den inte att röra sig åt vänster eller höger för att fungera korrekt.

Se till att den stationära ringbulten är fixerad vid transport eller flyttning av

bockningsmaskinen. Kedjor måste sättas in i säkerhetsnålen för att förhindra att bockaren

skakar eller vajar under transporten. När du flyttar bockaren genom att fixera den

med handtag, kan 4 bultar inte lossna, flytta sedan ihop bockaren med 4 handtag. Det är förbjudet att använda föremål med mellanhjul

Om markeringar enligt nedan (X) metoden, driftgenomgång av bälte bågen spricker lätt. Registrera den korrekta driften uppriktigt!

3. Miljö:

Vänligen använd den under dessa typer av miljöförhållanden.

Miljö	Miljö temperatur	-10ÿÿ45ÿ (isar inte upp)
	Miljöfuktighet	Under 90%RH (stelnar inte dagg)
	Förvaringstemperatur	-20ÿÿÿ65ÿ
	Miljö	I rummet (icke-frätande gas, brandfarlig gas, oljedimma och så vidare)
	Höjd över havet nivå	Under höjd 1000m

4. Användning

4.1 Driftläge Efter att ha

installerat utrustningen kan operatören använda utrustningsstativet på cirka 0,5 m innan manöverpanelen. Meddelande

Använd inte din hand för att röra vid alla löpande delar när utrustningen är igång om en olycka skulle inträffa.

Efter justering, kom ihåg att låsa muttern.

Om något är onormalt under körningen bör du stoppa arbetet.

När behållaren är stor bör diametern på påfyllningsöppningen inte vara för liten för att skydda påfyllningsöppningen från skador vid påfyllning, trycket är för stort.

4.2 Nödstopp Denna

maskin installerar en nödstoppsknapp så när du trycker på den kommer maskinen att stanna helt. När det händer nödsituationer, tryck på den här knappen.

4.3

Strömförsörjning endast 110V ELLER 220V enfas strömförsörjning. Kraftledningen bör följa efterfrågan som nämns i säkerhetsreglerna.

4.4 Kontrollpanel

1 indikeringslampa: när du ansluter strömförsörjningen ska lampan vara på. 2 manuell omkopplare: om fotomkopplaren inte kunde styra maskinens drift, byt ut fotkontakten 1 mot den manuella omkopplaren nära strömlampan. 3 fotkontakt 1: tryck på fotkontakt 1 för att slutföra funktionen för vinkel 1 regleras av "1-punkts" vinkeljusteraren. 4 fotkontakt 2: tryck på fotkontakt 2 för att slutföra funktionen för vinkel 2 regleras av "2-punkts" vinkeljusteraren. 5 nödstoppsbrytare: under drift, om det finns några problem, släpp knappen och stoppa alla åtgärder. 6. vinkel 1: justera den böjda vinkeln med "1-punkts"-justeringen (motsvarande fotkontakt 1)

1. vinkel 2: justera den böjda vinkeln med "2-punkts"-justeringen (motsvarande fotkontakt 2)
2. Observera att vinkelinställningen "1 punkt" måste vara innan du böjer dig större än "2-punkten", eller så kan maskinen inte fungera. Detta är för RB-25 OCH RBC-25, RB-32 OCH RBC-32 är inga problem.

4.5 Driftprocess

1). vänligen anslut strömkabeln till 110V/220V elektrisk och se indikatorlampan tänds. Det betyder att böjaren är redo att arbeta. 2). vänligen välj rätt storlek på fast rullhjul och rätt storlek på rullhjul hjul enligt armeringsjärnsdiametern. 3). Anslut pedalomkopplare med 1-punkts- och 2-punktshåltätt. 4). 1-punkts vinkelinställningsjusteringen är för att ställa in fotkontakten ansluts med 1 punktshål. Till exempel för att böja 180 grader med fot omkopplare 1, ställer du in vinkeln 180 grader med 1-punktsjusteringen, sedan rör vid fotomkopplaren 1 för att böja armeringsjärnet 180 grader. 5). 2-punkts vinkelinställningsjusteringen är för att ställa in fotkontakten ansluts med 2-punktshål. Till exempel för att böja 90 grader med fotväxel 2, ställer du in vinkeln 90 grader med 2-punktsjusteringen, sedan trycker du på fotomkopplare 2 för att böja armeringsjärnet 90 grader.

6). Observera att vinkelinställningen för "1 punkt" måste vara större än "2 punkt", eller så kan maskinen inte fungera. Se de två bilderna nedan. 7). Fixera vinkeljusteringen genom att flytta åt vänster och höger i enlighet med detta. 8). Operatören ska arbeta på utsidan av armeringsjärnets böjningsriktning. 9). Armeringsjärnet böjs för att ställa in vinkeln när du trycker på startknappen eller pedalen växla.

Observera: För att arbeta exakt, ställ in Pls på punkt 1 vid böjningen vinkeln är stor (90°), och inställd på punkt 2 när böjningsvinkeln är liten (135 °)

Notera :

ÿ följ bearbetningskapaciteten medan du använder produkten är ett måste, överträffa produkten leder lätt till misslyckande.

ÿdrift gripande böjning förstärkt material bör betala speciellt

uppmärksamhet på säkerhetsincidenter som att stöta fingrar. ä

Beroende på olika hårdhet hos förstärkt material, speciellt

uppmärksamhet bör fästas vid frakturen som kan leda till säkerhetsincidenter

såsom sår. ÿ Vänligen

använd inte förrän du bekräftar att ingen person och objekt i

förstärkt böjradie. äy produkten

är elektriskt fungerande maskineri. Som stött på av

regn eller vatten som leder till läckage måste den täckas med vattentät

membran efter användning.

4.6 Rörelse

1. Flytta böjaren efter att ha kontrollerat att handtagets fästbult är åtdragen.
2. Se till att den stationära ringbulten är fixerad när den transporteras eller flyttas bender.
3. Kedjor måste sättas in i säkerhetsnålen för att låtsas bockaren från skakar eller vinkar under transporten.
4. När du flyttar bockaren genom att fästa handtaget kan 4 bultar inte lossna eller skadad. Flytta ihop bockaren med 4 handtag.

5. Underhåll

5.1 Kontrollera och ändra

ÿByt kolborste --- Strömmen måste brytas. Om maskinen slutar fungera under processen, bekräfta slitaget kolborstens intensitet. Kolborsten som elektriska maskiner användningsområden hör till förbrukningsvaror. Om kolborsten används utanför fasthållande linje av slitage, kommer den elektriska maskineriet avta, till och med sluta springa. Stäng sedan av maskinen och återuppta den. Om maskinen stängs av automatiskt efter tillfällig körning, visar det sig vara behövs för att byta kolborste. Vänligen använd maskinen efteråt bytet av kolborsten när den fortsatta användningen påskyndar slitaget och rivning av kommutatorn vilket leder till skada på rotorn spole.

ÿMedel för att ändra:

Öppna det övre borstlocket med en skruvmejsel så att kolborsten kan tas ut i maskinen.

Använd den fästande borsten när du köper maskinen för att rengöra invändig mittaxel och fast gyrohjul innan byte och användning.

5.2. Smörjning:

5.2.1. Cykel:

Smörjningen bör göras av personalen regelbundet och kan också göras underhåll under den tid som inte används.

PLS lägger smörjningen varje vecka.

5.2.2. Olja

Den använder det vanliga litiumfettet; använd inte den olika smörjningen vid samtidigt, om du väljer en eftersom det kommer att påverka livslängden.

Innan du lägger smörjfettet bör rengöra oljemunnen och göra kom ihåg att torka bort resten.

5.3 Kontrollera och underhåll

Kontrollera bultarna och muttrarna i varje position, om de blir flexibla.

Under fuktig säsong eller efter regniga dagar måste den regnsäkra ventilen öppnas att torka. I fallet med kraftig kraftchock när du vrider på gyrohjulet, gå tillbaka till platsen, runda den hårt efter att ha justerat avklämningsbulten

till det mycket långsamma tillståndet.

Panelens indikatorlampa tänd betyder att maskinen är vänd och planerad.

Kontrollera strömmen och kabeln om de inte är ljusa när du kopplar in strömmen indikatorlampa på baksidan.

Indikatorlampan visar panelen, om den inte kan starta maskinen när tryck på START-brytaren --- Bekräfta slitagetillståndet eller kolborste.

Dessutom, vänligen kontakta varje filial och servicecenter för efter försäljning huvudkontor för andra föremål.

1. Elsäkerhet

6.1. Säkerhetsregler för elektriska system

1. Endast personal som är ordentligt utbildad och har tillräckliga kunskaper och skicklighet bör utföra all elektrisk felsökning och reparation.
2. Ändra eller kringgå inte skyddsspärrarna.
3. Läs och observera alla varningsskyltar innan du börjar
4. Se till att strömkällan har stängts av vid felsökning och huvudströmbrytaren har lästs.
5. Ta extra försiktighetsåtgärder i fuktiga områden för att skydda dig från oavsiktlig jordning.
6. Innan ström ansluts till någon utrustning måste det vara fastställt, utan tvivel, att alla personer är på säkert avstånd.
7. Öppna inte den elektriska kontrollpanelen om det inte är nödvändigt för att kontrollera den elektriska utrustningen.
8. Ändra inte de elektriska kretsarna såvida de inte har tillstånd att göra det av tillverkare
9. När du byter ut elektriska komponenter, se till att de överensstämmer med tillverkarens specifikationer, inklusive korrekt färgkodning.
10. Bär inte metallglasögon, metalliska halsband eller kedjor när du arbetar på någon elektrisk utrustning.

Bär inte heller någon ring, klocka eller armband när du använder el Utrustning.

Ytterligare instruktioner för armeringsjärnsskärare (armeringsjärnsskärare

och Bender Model)

Allmänna säkerhetsåtgärder

Användande

Använd endast armeringsjärn på armeringsjärn av betong.

Begränsa användningen till avsett material

Det finns alltid en chans att den avskurna änden kan skjuta ut, speciellt om den är mindre än 30 cm långa. Överskrider angivna materialspecifikationer avsevärt

ökar denna risk och skadar även verktyget. Försök inte skära armeringsjärn. Hårdare, tjockare eller tunnare än de specificerade.

Använd ögonskydd

Använd skyddsglasögon, skyddsglasögon med sidoskydd eller ansiktsskydd när du använder fräs.

Tillhandahålla säkerhetsbarriärer

Sätt upp säkerhetsskärmar för att skydda medarbetare från eventuella flygande ändar. Plats säkerhetsskärm under armeringsjärnet vid arbete på höga ställen.

Utöva rätt kontroll

Håll kniven stadigt och bibehåll rätt fotfäste och balans. Låt bli

över räckvidd när du arbetar på höga ställen, fäst fräsen på ställningen med en säkerhetsrep. Kontrollera att nätsladden inte är smutsig och håll sladden borta från skarpa kanter och värme. Kontrollera att alla justeringsnycklar har varit tas bort innan du använder skäraren.

Skydd mot elektrisk stöt

För att undvika eventuell elektrisk stöt, hantera inte skäraren med våta händer eller använd kutter i regn eller fuktiga platser. Var uppmärksam på alla kraftledningar, elektriska

kretsar och andra faror som kan komma i kontakt med, särskilt de som är det under ytan eller på annat sätt dold från synen.

Koppla bort verktyget

Koppla bort fräsen från uttaget när den inte används och före rengöring, justering eller service. Dra inte ut kontakten ur uttaget genom att dra i sladd. Kontrollera alltid att strömbrytaren låser sig i OFF innan du ansluter den.

Akta dig för miljön

Använd inte skäraren i närvaro av brandfarliga material (t.ex. färg, thinner, petroleumprodukter, lim).

Använd inte kniven i en eventuellt upplyst och fri från hinder. Operatören ska hela tiden ha fri sikt över fräsen, armeringsjärn och omgivande område.

Bär ordentliga kläder.

Bär inte löst sittande kläder, dinglande föremål eller smycken. Begränsa långt hår. Användning av skyddshjälm och gummistövlar rekommenderas. Om skyddshandskar bärs, var särskilt försiktig så att handskarna inte fastnar i rörliga delar.

Håll besökare borta.

Håll alla besökare på säkert avstånd från arbetsområdet för deras egen säkerhet och för att förhindra distraktion av operatören.

Underhåll skäraren med omsorg.

Inspektera fräsen före varje användning. Felaktiga eller lösa kutterblock kan resultera i personskada. Håll handtaget torrt, rent och fritt från olja och/eller fett. Håll hus och kolv fria från smuts och järnspån. Kontrollera att inga skruvar eller bultar är lösa eller saknas. Följ instruktionerna för underhåll. Inspektera strömbrytare, sladd, kontakt och eventuell förlängningskabel med jämna mellanrum.

Förvara försiktigt.

När den inte används, förvara skäraren och tillbehören på en torr plats där de inte kan nås av obehöriga.

Bruksanvisningar.

Varning: Indikerar fara som kan resultera i mindre personskada och/eller produktskada.

Skötsel: Indikerar fara som kommer att resultera i produktskador.

Kontroller före användning.

1. Kontrollera oljenivån. 2. Kontrollera tillståndet på skärblocken och åtdragningen av skärblocksbultarna. Varning: Användning av lösa eller spruckna skärblock kan leda till skador på operatörer samt skador på enheten.
2. Kontrollera att strömkällan är lämplig för fräsen.
3. Skötsel: Om spänningen är för hög kommer motorn att brinna ut. Om spänningen är för låg, otillräcklig effekt kommer att genereras. Använd aldrig likström.
4. Kontrollera att strömförsörjningen är ordentligt jordad.
5. Varning: Om strömförsörjningen inte jordas kan det leda till elektriska stötar för operatören.
6. Kontrollera att sladden är oskadad och att kontakten inte är lös.

Varning: Avskurna eller nötta hölje kan resultera i kortslutning och elektrisk stöt till operatören.

Uppvärmning

I kallt väder, värm upp enheten i 30-60 sekunder så att hydrauloljan når rätt viskositet. Dra i avtryckaren-brytare för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15-20 gånger.

Stopparjustering

Den justerbara stoppfunktionen för att hålla armeringsjärnet i rätt läge under kapning och måste ställas in korrekt för varje storlek av armeringsjärn innan

gör ett snitt.

• Skruva in proppen för att ge tillräckligt utrymme för armeringsjärn.
• Sätt in armeringsjärn helt i U-formad stöd. Se till att armeringsjärnet vilar på basen på proppen.
• Håll armeringsjärnet i rät vinkel (90°) mot främre skärblocket, skruva ut proppen tills den bara rör vid armeringsjärnet. När den väl har ställts in behöver den inte längre justering vid kapning av armeringsjärn med samma diameter, men måste återställas för armeringsjärn i annan storlek.

Varning: Underlåtenhet att ställa in proppen korrekt kommer att resultera i överdrivet slitage på skärblocket och kan få den skurna änden att flyga ut.

Skärande

1. Sätt in armeringsjärnet mellan stoppet och det främre skärblocket och se till att det är korrekt placerat i det U-formade stödet.
2. Tryck på avtryckaren och håll den intryckt medan kolven matas fram och armeringsjärnet skärs. (Om omkopplaren släpps vid en mellanliggande punkt kommer kolven att stanna.)
3. Släpp strömbrytaren när skärningen är klar. Kolven dras in automatiskt.

(Observera att omkopplaren inte kan återaktiveras förrän kolven har dragits in helt.)

Uppmärksamhetspunkter

1. Var särskilt försiktig när du skär av korta längder (30 cm eller mindre) eftersom den skurna änden tenderar att flyga ut.

!Varning: Flygande ändar är en fara för all personal i närheten. Upprätta säkerhetsskärmar.

1. Täck inte över luftventilerna.

Vård: Om dessa täcks över kan motorn överhettas och brinna ut.

1. Om hydrauloljans temperatur överstiger 70 °C (158 °F) kommer effekten att sjunka. Låt den svalna innan du återupptar driften. (Var särskilt försiktig på sommaren, när pumphuset i aluminium värms upp snabbare.)
2. Om ett effektfall observeras och motorn är ovanligt varm, kontrollera kolborstarna.
3. Om kolven någonsin misslyckas med att dras in helt, tryck på det bakre skärblocket bakåt för att manuellt dra in kolven.

Varning: Använd ett armeringsjärn eller platt metallstång för detta ändamål. Tryck aldrig på kniven eller blockera med någon del av handen, även om du har handskar.

När kolven har dragits in, tryck tillräckligt länge för att delvis

förflytta kolven. Koppla ur enheten. Kontrollera kolv och hus för

ackumulerade damm- och järnspån som kan fastna i kolven. Efter

rengöring, om kolven fortfarande inte automatiskt återgår när den är helt utdragen, kan

själva kolven vara skadad. Lämna tillbaka enheten till en auktoriserad agent för

reparation.

Underhåll

Kutterblock

Före användning, kontrollera alltid att de två bultarna på varje skärblock är ordentligt åtdragna. Att använda ett löst block kommer att resultera i skador på blocket och huset. Kontrollera även skärblockens skick. Om någon av skäreggarna är matt eller flisas, ta bort fästbultarna och rotera båda blocken så att två nya kanter kommer till användning. Byt ut och dra åt bultarna (varje block har fyra skärkanter).

När alla fyra skäreggarna har använts, eller om endera blocket är sprucket eller på annat sätt skadat, byt ut båda blocken.

Varning: Ett löst eller sprucket block kan leda till skada på operatören.

Rengöring

Rengör fräsen efter användning.

Varning: Använd handskar för att skydda händerna från metallsplitter. Använd inte en luftpistol, eftersom sprängning med luft kan orsaka att metallspån och/eller damm kommer in i ögonen och andningsorganen.

1. Koppla bort enheten.
2. Torka eller borsta bort all smuts och metallspån. Var särskilt uppmärksam på den nedre halvan av kolven, där smuts lättare samlas.

Oljenivåkontroll

Eftersom knivarna drivs hydrauliskt måste oljenivån kontrolleras vid täta intervaller, helst varje dag. Underlåtenhet att hålla oljan vid korrekt nivå resulterar i ett tryckfall och förlust av skärkraft.

Varning: Hydraulolja är mycket brandfarligt. Håll dig borta från gnistor och öppen låga. Rök inte.

Varning: Hydraulolja kan orsaka inflammation i ögon och hud. Om intas, kommer det att orsaka diarré och kräkningar.

Vid ögonkontakt, skölj i rent vatten i minst 15 minuter och

konsultera en läkare. Vid hudkontakt, tvätta noggrant med tvål och vatten.

Vid förtäring, kontakta omedelbart en läkare. Gör det inte medvetet inducera spya.

1. Oljan ska vara varm men inte varm. Värm upp enheten om den är kall.
2. Justera proppen och gör tre eller fyra snitt, notera exakt vid vilken tidpunkt armeringsjärnet går faktiskt sönder.
3. Nyp en kort bit av armeringsjärnet och stanna precis innan det går av. Koppla ur enhel från strömkällan.
4. Med delvis avskuret armeringsjärn på plats, vänd enheten så att oljepluggen sitter överst. (Om enheten är varm, låt den svalna.)
5. Ta bort oljepluggen och tätningsbrickan (förpackning)

Varning: Ta aldrig bort oljepluggen när enheten är varm, annars sprutar olja ut.

6. Kontrollera att oljan är i nivå med botten av plugghålet (dvs. pumphuset är fullt till brädden). Om oljenivån är för låg, fyll på med 20-vikts hydraulolja med anti-skum- och antinötningsegenskaper (ISO-viskositetsgrad VG46, t.ex. Shell Tellus 46, Mobil DTE 25 eller Esso Uni Power SQ46).

1. Sug ut luft från systemet efter påfyllning. Luta försiktigt fräsen på längden och återför den till ett plant läge. Fyll på igen och luta i motsatt riktning.

Upprepa denna process tills all luft har dragits ut.

Skötsel: Skäraren kan inte fungera korrekt om oljan innehåller luftbubblor.

1. Byt ut tätningsbricka (packning) och plugg. Anslut fräsen till strömkällan och bearbeta armeringsjärn helt.

Oljebyte

1. Hydrauloljan bör bytas minst en gång om året, eller oftare om den verkar smutsig.
2. Koppla bort enheten från strömkällan. Ta bort oljepluggen och packningen. Vrid skäraren över och töm oljan i ett lämpligt kärl. När oljan slutar rinna ut, luta enheten bakåt så att olja som fastnat i kolvhuset kan rinna ut. När höljet är tomt, luta enheten i motsatt riktning för att tömma resterna i pumphuset.
3. Med dräneringshålet överst, fyll långsamt enheten med ny olja. Byt ut pluggen och dra åt lätt. Anslut enheten till strömkällan och för fram kolven två eller tre gånger. Koppla ur enheten och ta bort oljepluggen. Fyll på oljenivån och sätt tillbaka pluggen.
4. Följ slutligen proceduren för kontroll av oljenivån.

Obs: Kassera hydraulolja i enlighet med lokala föreskrifter. Häll inte i havet, floden, sjön eller avloppet.

Bultåtdragning

En gång i veckan eller efter var 500:e snitt, kontrollera att alla bultar är åtdragna, särskilt de som fäster huset vid cylindern. Lösa bultar resulterar i förlust av kraft.

Kolborstar

Inspektera de två kolborstarna minst en gång varannan månad (vanlig borstens livslängd är 200 timmar).

Skötsel: Slitna borstar kommer att resultera i strömavbrott, vilket gör att motorn blir varm och irreparabelt skadar ankarets kommutator.

1. Koppla bort enheten
2. Skruva av båda borstkåporna och dra ut kolborstarna.
3. Byt ut borstar om de är mindre än 6 cm långa.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Teknisk support och e-garanticertifikat
