RBC-25 - Hydraulische pers Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Hydraulische pers voor het buigen en knippen van wapeningsstaven
Merk	Vevor
Model	RBC-25
Voedingsspanning	220-240 V, 50 Hz
Vermogen	1700 W
Nettogewicht	131,3 kg
Brutogewicht	154,7 kg
Maximale buigcapaciteit	25 mm (wapeningsstaaf)
Maximale buighoek	180° (staven van 18-25 mm), 90° (staven van 8-16 mm)
Buigsnelheid	≤ 4 s / 3,5 s
Hoofdfuncties	Buigen en knippen van wapeningsstaven, instellen hoek 1 en hoek 2, voetpedaal, noodstop
Onderhoud en reiniging	Wekelijkse smering met lithiumvet; maandelijkse controle van koolborstels; jaarlijkse vervanging van hydraulische olie; reiniging na elk gebruik
Veiligheid	Noodstopknop, beveiligingsslot, aardverplichting, gebruik van handschoenen en veiligheidsbril
Onderdelen en repareerbaarheid	Koolborstels, snijblokken, vrije wielen, afdichtingen, lagers; volledige lijst in de handleiding; technische ondersteuning beschikbaar op www.vevor.com/support
Algemene informatie	Gebruik op een vlakke en stabiele ondergrond; bedrijfstemperatuur -10 tot 45 °C; luchtvochtigheid < 90 % RV; hoogte < 1000 m

Veelgestelde vragen - RBC-25 Vevor

Hoe stel ik de buighoek in?

Gebruik de instelapparaten punt 1 en punt 2 op het bedieningspaneel. Punt 1 komt overeen met pedaal 1, punt 2 met pedaal 2. De hoek van punt 1 moet altijd groter zijn dan die van punt 2 om een correcte werking te garanderen. Vergrendel na het instellen de hendel.

Welke hydraulische olie moet ik gebruiken?

Gebruik hydraulische olie van klasse ISO VG46 (bijv. Shell Tellus 46, Mobil DTE-25). Vervang deze minstens een keer per jaar of eerder als deze vuil is. Volg de ontluchtingsprocedure na het vullen.

Hoe vervang ik de koolborstels?

Koppel het apparaat los. Verwijder de borsteldoppen met een schroevendraaier. Vervang de borstels als ze korter zijn dan 6 cm. Gebruik originele Vevor-koolborstels. Plaats de doppen terug en draai ze vast.

Hoe gebruik ik het voetpedaal?

Sluit het pedaal aan op de 1-punts- of 2-puntsconnector. Druk op pedaal 1 om de ingestelde hoek voor punt 1 uit te voeren, op pedaal 2 voor de hoek voor punt 2. Bij storing gebruik je de handmatige schakelaar bij het indicatielampje.

Wat moet ik doen als de machine niet start?

Controleer eerst de stroomvoorziening en de kabel. Als het lampje niet brandt, controleer dan het stopcontact en de stroomonderbreker. Controleer de staat van de koolborstels. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Wat is de maximale buigcapaciteit?

De machine kan wapeningsstaven buigen tot een diameter van 25 mm. Voor staven van 18-25 mm is de maximale hoek 180°; voor 8-16 mm, 90° (met hoekmal). Houd rekening met de gelijktijdige buigcapaciteit zoals aangegeven in de tabel.

Hoe installeer en bereid ik de machine voor?

Plaats de machine op een vlakke en stabiele ondergrond. Sluit de 220-240 V voeding aan met een kabel met geschikte doorsnede (3,5-5,5 mm² afhankelijk van de afstand). Controleer het oliepeil en stel de vrije wielen af op de diameter van de staven.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril en handschoenen. Houd mensen op afstand. Gebruik de noodstopknop bij afwijkingen. Laat de machine niet onbeheerd achter. Schakel de stroom uit voor onderhoud.

Hoe onderhoud ik de machine na gebruik?

Reinig de machine met een borstel om metaalresten te verwijderen. Smeer de bewegende delen wekelijks met lithiumvet. Controleer de bouten en moeren. Bewaar de machine op een droge plaats.

Waar vind ik reserveonderdelen en technische ondersteuning?

Raadpleeg de onderdelenlijst in de handleiding. Om onderdelen te bestellen of hulp te krijgen, ga naar www.vevor.com/support. Gebruik uitsluitend originele Vevor-onderdelen.

GEBRUIKSAANWIJZING RBC-25 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

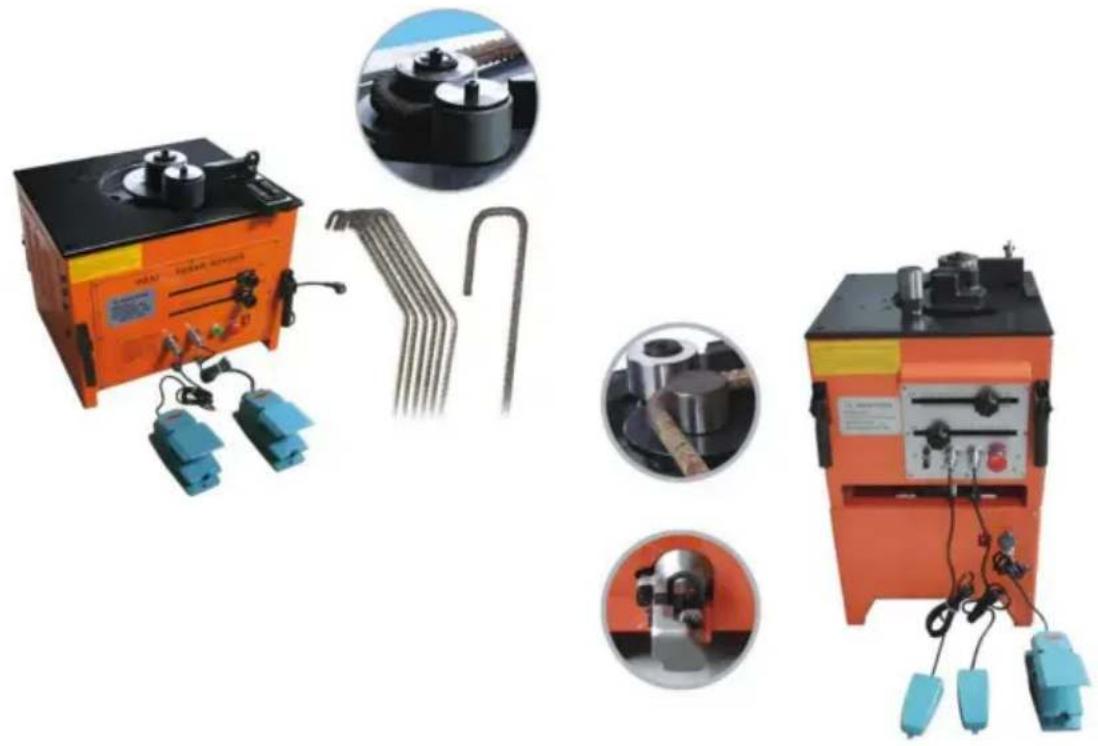

Hydraulische wapening op tafel Bender

MODEL: RBC-25/RB-25

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

WAARSCHUWING

Probeer niet te werken voordat u het grondig hebt gelezen en begrepen

volledig alle instructies, regels, etc. in deze handleiding. Het niet lukte

naleven kan leiden tot ongevallen met brand, elektrische schokken of ernstige ongelukken persoonlijk letsel. Bewaar de gebruikershandleiding en controleer deze voortdurend veilige operatie.

1. KEN UW MACHINE.

Lees voor uw eigen veiligheid de gebruikershandleiding aandachtig door. Leer het toepassing en beperkingen, evenals specifieke potentiële gevaren die relevant zijn voor deze machine.

2. HOUD DE WERKRUIMTE SCHOON.

Een rommelig werkgebied en werkbank kunnen een ongeval veroorzaken.

3. NIET GEBRUIKEN IN GEVAARLIJKE OMGEVINGEN.

Gebruik elektrisch gereedschap niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Houd het werkgebied goed verlicht.

4. HOUD NIET-PROFESSIONELE MENSEN OP AFSTAND.

Alle bezoekers moeten op een veilige afstand van de werkplek worden gehouden.

5. GEBRUIK HET JUISTE GEREEDSCHAP, FORCEER DE MACHINE NIET.

Het zal zijn werk beter doen en veiliger zijn op het tempo waarvoor het is ontworpen.

6. DRAAG JUISTE KLEDING.

Vermijd losse kleding, handschoenen, stropdassen, ringen, armbanden of sieraden

die vast kunnen komen te zitten in bewegende delen. Antislipschoenen worden aanbevolen. Draag beschermende haarbedekking om lang haar tegen te houden.

7. DE MACHINE INSTELLEN

De buigmachine moet op een vlakke en stabiele ondergrond staan voordat u begint.

Elk schudden kan onnauwkeurig werk veroorzaken. Om een veiligheidsongeval te voorkomen, moet u ervoor zorgen dat de machine niet trilt voordat u gaat werken.

8. SCHAKEL DE MACHINE UIT VOOR ONDERHOUD

Houd de machine schoon en veilig. Na gebruik reinigen en stof verwijderen en schroot in het hoofdtandwiel en de carrosserie.

9. GEBRUIK DE AANBEVOLEN ACCESSOIRES.

Vóór de servicebeurt het armatuur vervangen, of eventueel de montage en de motor assembleert, moet de stroombron van de machine van de stroom worden afgesloten bronplaats (de opmerking: zet de operatie voort door de specialisten).

10. STROOMVOORZIENING

De stroombron, sluit deze aan op eenfasige 110V of 220V

(zie de parameter in de machine) stroombron die gebruikt moet worden. Wanneer

aangesloten op de stroombron moeten RB-25 en RBC-25 3,5 \~ gebruiken

5,5 vierkante meter (cv) de voedingslijn. De stroomleiding moet beneden worden gehouden

30\~40m om normale werking te garanderen.

Referentie----in gebruikssituatie verleng lijn

Dit product speelt zich af in een situatie waarin de stroom ver verwijderd is van het gebruik van de verleng de lijn om te verbinden, afhankelijk van de lijndikte en de verschillende van de huidige capaciteit, dus moet gebruik maken van de bovenstaande bepalingen. Extensie lijn. Gebruik Als de lijn te lang of te dun is, leidt dit tot verlies van elektrische stroom en overbelasting van de spanning, leid dan naar de rand van de bedradingsisolatie en draai dan snel warm isolerend vermogen om te verminderen, uiteindelijk om elektrische stroom of vuur te lekken verzwakken de uitgangskracht van de motor, het interne elektrische circuit is gemakkelijk te falen. om te beginnen met het gebruik van de lijn vanaf het voedingslijnaansluitpunt moet geschikt zijn voor de bepalingen van de bovengenoemde verlengingslijn betekenen ook niet dat er in de buurt van de verlenglijn moet worden gewerkt elektrische voeding is goed, in de situatie van lange afstand werking, raadpleeg de tabel voor het gebruik van de juiste mate van vermogen

lijn volgens afstand.

(draad) max.lengte	RB-25 / RBC-25
	Diameter draad / draadmaat
15m	2,0 vierkante meter X 3C
25m	3,5 vierkante meter X 3C
40m	5,5 vierkante meter X 3C

1.1.2 Aanvullende veiligheidsregels

Wanneer de machine draait, mag u geen restjes schoonmaken of verwijderen. Verwijder of wijzig de waarschuwingsborden niet, zelfs niet als ze vervangen worden verwarring van merken

veroorzaken. Lees de handleiding aandachtig door voordat u de machine

gebruikt. De machine staat correct op de grond om schokken te

voorkomen. Niet weg totdat de machine

is uitgeschakeld. Voordat u de module vervangt, moet de machine volledig

stoppen. Bevestig voordat u begint. Bepaal de juiste buighoek. Plaats geen

gereedschap op het platform voordat u met het werk begint, om ongelukken te voorkomen.

Gebruik geschikt gereedschap om de machine af te stellen.

1.2. Waarschuwingstekens:

Op deze machine zijn waarschuwingssymbolen aangebracht, zoals hieronder weergegeven, voor een goede en veilige werking.

Deze symbolen worden op de machine gebruikt om punten of instanties aan te geven van specifiek gevaar voor het bedienend personeel.

Verwijder geen veiligheidssymbolen van de machine.

De veiligheid heeft twee kwaliteiten, namelijk Gevaar en deze handleiding:

Aandacht binnen

Gevaarlijk – Betekent het gevaarlijke door de verkeerde bediening en leiding overlijden en GBH.

Aandacht - Betekent het gevaarlijke door verkeerd te handelen en het harde te leiden

schade of gewone schade. Aandacht kan de gebruiker helpen de inhoud te kennen van het gevolg van het negeren van de waarschuwing, het herkennen van het gevaarlijke en het vermijden van het gevaarlijke.

Steek uw hand of hoofd niet binnen het hekwerk, anders kan dit letsel veroorzaken.

Raak de knop niet aan met natte handen, anders krijgt u een elektrische schok.

Alle werkzaamheden, inclusief installatie, testen en inspectie & onderhoud,

moeten worden uitgevoerd door een professionele technicus.

Doorvoer en installatie

Aandacht

Gebruik het juiste hijs- en daalgereedschap om de apparatuur te vervoeren en te plaatsen, om schade en ongelukken te voorkomen.

Volg de bedieningshandleiding om de apparatuur te installeren.

Controleer en bevestig de installatieplaats en de positie van de sleufwikkelaar.

Zorg ervoor dat de machine niet gewelddadig wordt geraakt of gestoten tijdens het transport.

Til of hang de motor niet op tijdens het transport, aangezien dit de motor kan beschadigen.

Test de machine niet als er een elektrisch element ontbreekt of beschadigd is.

Lijn instellen

Gevaar

Sluit de hoofdvoeding niet aan op de fan-out van de kruipbeveiliging

knop.

Schakel de stroomtoevoer uit en bevestig dit door te controleren bij het instellen van de lijn of inspecteer.

Als u de lijn na installatie instelt, kan dit tot ongelukken leiden.

Druk niet op de kabel, klem deze niet vast en beschadig of weerleg ook niet willekeurig.

Tenzij dit de elektrische schok zal veroorzaken.

Probeer te rennen

Aandacht

Controleer de hele machine en bevestig dat het plotseling opstarten niet mogelijk is de apparatuur beschadigen.

Pas de briefasige familieleden tussen de controletank en elke motor aan om te bevestigen dat de draaipositie van elke motor juist is.

Operatie

Aandacht

Raak het lopende deel van de snijmap tijdens de periode niet met uw hand aan van vroeg testen om de pijn te voorkomen.

Breng geen wijzigingen aan de apparatuur aan tenzij de technicus dit heeft gedaan hulp van B.S. Indien dit niet het geval is, zal BS geen enkele resultaatsverplichting dragen.

Ander aandachtsitem

Aandacht

De volledige inspectie en het proefdraaien zijn nodig vóór gebruik

na lange tijd ongebruikt te hebben gelaten.

Het is niet toegestaan de machine te bedienen of te onderhouden wanneer de machinist niet helder is van drank of moe is.

Gebruik voor het onderhoud en de vervanging van onderdelen de reserveonderdelen van BS.

BS garandeert niet dat het apparaat in goede staat blijft als de klant de machine beschadigt door gebruik te maken van reserveonderdelen van een ander bedrijf.

PARAMETERLIJST

Model	RBC-25	RB-25
Spanning	AC220-240V 50Hz	AC220-240V 50Hz
Wattage (W)	1700	1700
GW (kg)	131,3	93,3
NW (kg)	154,7	110
Snijsnelheid Max	ÿ4s /3,5s	ÿ4s/3,5s
Wapening	25 mm	25 mm
Min wapening	4 mm	4 mm
hoek van buiging	18-25 # stalen staaf buigen hoek 180 graden (rond de) de)8-16 # stalen staaf buigen hoek 90 graden (hoek gietvorm)De buighoek van de 8 # wapening is <90graden	18-25 # stalen staaf buigen hoek 180 graden (rond8-16 # stalen staaf buigen hoek 90 graden (hoek gietvorm)De buighoek van de8 # wapening is <90graden

Rebar bender Parts

NEE.	ONDERDELENNAAM	NR.	ONDERDELENNAAM	NR. DEEL NAAM
1	Voetstandaardsets	44 87	stop film	6202 lager 15 × 35 × 11
2 werktafelsets 45		kettingaansluiting	88	versnelling
3	vaste pakking	46	kop kopklinknagely 3.5 × 4	89
4	zeshoekigschroef M16×55	47	as borgringÿ20	90
5	blok aanpassen	48	rond hoofdplatte sleutel	91
6	model	49rechter sluiter 92		61910 lager 50 × 72 × 12
7	lokaliseren as	50kettingwiel	93	10008lager40×68×9
8	binnenzeskantstel schroeven	51	kettingwielschacht	94
9	buffer blok	52	rond hoofdplatte sleutel	95 stopring 16
10	stop blok	53kettingwiel	96	ronde moerM16×1,5
11	binnenzeskantstel schroeven	54	binnenste zeshoekschroef	97
12	kettingwiel	55	lekkageterminallassets	98 Naaldlager
13	speldrol	56	ronde moerM45×1,5	99 lagerpakking
14	pakking 12	57	stop de wasmachineF45	100
15	moer M12	58	rond hoofdplatte sleutel12×17	101
16	kettingwiel voetstellage	59	lokaliserenmouw	102 aansluittandwiel
17	61901lager12×24×6	60	aansluitenmouw	103

18	zeshoekkop bout	61	6011 lager55×90×18	104	tandwielkast (opgeval)
19 ronde pen 10×35 62			6009 lager45×75×16	105	tandwielkast (naar benedengeval)
20	binnenste zeshoekschroefM8×35	63	grote versnellingcomponent	106	binnenste zeshoekschroef
21	wapen koord	64	rolwiel	107	wasmachine
22	wapen koord	65	6207 lager35×72×17	108	versnelling
23	elektrischhuisvesting	66	gat kraagF72	109	ronde kop platsleutel
24	pakking	67	afschuining hoofdschroefM10×25	110	6208lager40×80×18
25	pan hoofd schroefM4×7	68	lentewasmachineÿ10	111	wasmachine
26	Omlaagsensorhouder	69	moer M10	112	huisvesting
27	moer M4	70 luchtdeurplaat 113			versnellingbak
28	afschuining hoofdschroef	71	handvatklinknagesets	114	wasmachine
29	moer bout	72	6303 lager17×47×14	115	6204lager20×47×14
30	moer M5	73	binnenste zeshoekschroef	116	pakking
31	omhoog-sensorhouder	74	6200lager10×30×9	117	binnenste zeshoekschroef
32	snoer houder	75	koolstofhouderwasmachine	118 6004 lager
33	handwiel	76	zeshoekstopcontact ingesteldschroeven	119	elektrische doos
34	paneel	77	koolstof houder sets	120	schakelaar
35	bolkopschroef 78		koolstof houder	121	relais
36	binnenste zeshoek schroef	79	koolborstel met dop sets	122	water gezamenlijke
37	linker sluiter	80	binnenste zeshoek schroef	123	sensor
38	houder voor spanveer	81	Motorhuis 124		navigatie stekker
39	trekveer 82		stator componenten	125	indicatielampje
40	splitpinÿ3,2×16 83		rotor componenten	126	joggingschakelaar
41	houder voor spanveer	84	binnenzeskant schroef	127	noodknop
42	ketting 08B-1-35 85		motoreindhuis 6203	128	magnetische koppeling
43	ketting 06B-1-T6 86		lager 17×40×12

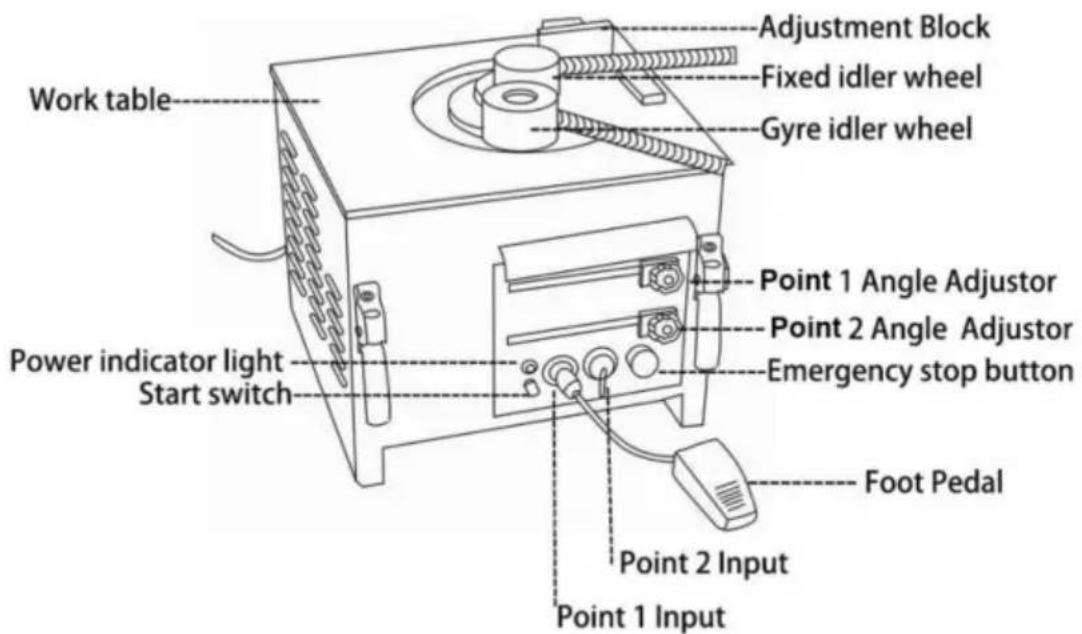

2. Bedieningswijze 2.1

Gebruiksmethoden

Wanneer de stroomlijnverbinding met de 110V/220V-stroombron is gemaakt en het stroomindicatielampje brandt, betekent dit dat de voorbereiding van de machine is voltooid en dat het normale werk kan worden voortgezet. Het vaste tussenwiel, het

bewegende tussenwiel en de afstand tussen de stalen staafafstelblokken moeten de overeenkomstige aanpassing maken volgens de specificatie van de stalen staaf. De voetschakelaaraansluiting op punt 1,2

maakt het gemakkelijker om aan het werk te gaan.

Punt 1, aansluiten op het werk - hoek ingesteld op punt 1, druk op de START-schakelaar

of wijs de pedaalschakelaar op bediening.

Punt 2, verbinding maken met het werk. De ingestelde hoek is punt 2, via de voetschakelaar controlebediening, deze keer moet de point1-hoek ingesteld door de handgreep worden vastgesteld waarbij punt 2 in dezelfde vlakke hoek ligt of groter is dan de hoek van punt 1. Terwijl ook na de hoekinstelling van de handgreep de handgreepmoer of

wanneer de machinebediening losraakt. Pas de hoek

aan die u nodig heeft door naar links of rechts te bewegen. Nadat de hoek nauwkeurig is ingesteld, zorg ervoor dat de hoekinstellingshendel vastzit. De operator moet buiten de wapeningsbuigmachine staan, in de richting van de machine.

Wanneer u op de startschakelaar drukt of de voetschakelaar gebruikt, buigt de wapening de hoek die u heeft ingesteld.

Als u tijdens de operatie iets abnormaals constateert, moet u de noodstop indrukken om de werking van de machine te beëindigen. Vergeet niet dat bij het buigen de hoek van punt 1 groter moet zijn dan punt 2, anders kan de machine niet normaal functioneren.

(Dit is voor RB-25 en RBC-25. RB-32 en RBC-32 is geen probleem.)

Bij gebruik van een voetschakelaar buiten de bediening van de machine, wanneer u de handschakelaar indrukt of de machine moet draaien, beoordeelt de voetschakelaar of u de machine moet stoppen.

Opmerking: wanneer u op de noodschakelaar drukt om de machine te laten werken, keert het tussenwiel terug naar zijn positie.

Bij de werksituatie van punt 2 buigen, de punt 1 handgreeppositie

moet dezelfde vlakke hoek behouden als punt 2 of kleiner instellen in de

hoek 5 graden dan punt 1 en bevestig vervolgens de hoekhandgreep, zodat dit geen elektrische of machinefout veroorzaakt.

Matching van verschillende wielen (RB-25 / RBC-25):

Wapeningspecificatie	Vaste looprolwiel	Gyre leegloperwiel	Modernbuigvermogen
22- 25	78	94	1 stuk
∅16- ∅20 ∅94	∅78		1-2 stuks
∅10- ∅13 ∅94	∅78		4-5 st
	module	∅94∅6- ∅13	3-6 st
Speciale situatie	Mogelijk aanpassen	Mogelijk aanpassen

2.2. Aandachtspunten

U moet volgens de hedendaagse buigcapaciteit deze producten gebruiken; het gemakkelijk overschrijden van deze capaciteit kan dit product kapot maken. Wanneer u buigwerk

met stalen staven uitvoert, moet u speciale aandacht besteden aan het voorkomen van letsel aan vingers en andere veiligheidsincidenten.

volgens de verschillende hardheid van speciaal versterkt materiaal

Er moet aandacht worden besteed aan het vermijden van breuken die tot veiligheidsincidenten kunnen leiden, zoals verwondingen.

Bedien het apparaat pas als u heeft bevestigd dat er geen persoon of object in de ruimte aanwezig is. Versterkte buigradius.

Het product is een elektrische functionele machine. Zoals aangetroffen door regen of

water leidt tot lekkage, het moet daarna worden bedekt met een waterdicht membraan.

Zorg ervoor dat de stationaire ringbout vastzit tijdens het transport of verplaats de machine.

Wanneer u onder punt 2 werkt, bevestig de hoek van punt 2 hetzelfde of niet groter dan punt 1 van 5 graden, om ervoor te zorgen dat onder de omstandigheden wanneer exterieur bij schokaanvallen de machine zelf niet naar links en rechts beweegt om de machine te bedienen.

Zorg ervoor dat de stationaire ringbout vastzit tijdens het transport of verplaats de bender. Kettingen moeten in de veiligheidsspeld worden gestoken om de buiger te doen voorkomen tegen schudden of zwaaien tijdens het transport. Wanneer u de buiger verplaatst door deze te bevestigen aan het handvat, kunnen 4 bouten niet loskomen, verplaats vervolgens de buigmachine samen met 4 handgrepen. Verbied het gebruik van spanwielartikelen.

Als u volgens hieronder (X) de werkwijze voor het doorvoeren van de riem markeert, barst de hoepel gemakkelijk. Registreert de juiste werking oprecht!

3. Milieu:

Gebruik het alstublieft onder dit soort omgevingsomstandigheden.

Omgeving	Omgeving temperatuur	-10ÿ~45ÿ (bevriest niet)
	Omgevingsvochtigheid	Onder 90% RV (stolt geen dauw)
	Bewaar temperatuur	-20ÿ~ÿ65ÿ
	Omgeving	In ruimte (niet-corrosief gas, brandbaar gas, olienevel enzovoort)
	Hoogte boven zee niveau	Onder hoogte 1000m

4. Bediening

4.1 Bedieningspositie. Nadat

de apparatuur is geïnstalleerd, kan de operator de apparatuurstandaard op ongeveer 0,5 m vóór het bedieningspaneel bedienen.

Gebruik uw hand niet om alle draaiende onderdelen aan te raken wanneer de apparatuur draait, voor het geval er een ongeluk gebeurt.

Nadat u de hoeveelheid hebt aangepast om te onthouden, draait u de moer vast.

Als er tijdens het hardlopen abnormaal is, moet het werken stoppen.

Wanneer de container groot is, mag de diameter van de vulmond niet te klein zijn om de vulmond te beschermen tegen beschadiging bij het vullen van de druk.

4.2 Noodstop Op deze

machine is één noodstopknop geïnstalleerd, zodat zodra u erop drukt, de machine volledig stopt. Als er noodgevallen zijn, druk dan op deze knop.

4.3 Voeding

Alleen 110V OF 220V eenfasige voeding. De stroomlijn moet de vraag volgen zoals vermeld in de veiligheidsregels.

4.4 Bedieningspaneel

1 indicatielampje: bij het aansluiten van de voeding moet het lampje branden op. 2 handmatige schakelaar: als de voetschakelaar de werking van de machine niet kan regelen, vervang dan voetschakelaar 1 door de handmatige schakelaar bij het aan/uit- lampje. 3 voetschakelaar 1: druk op voetschakelaar 1 om de bediening van hoek 1 te voltooien geregeld door de "1-punts" hoekverstelling. 4 voetschakelaar 2: druk op voetschakelaar 2 om de bediening van hoek 2 te voltooien geregeld door de "2-punts" hoekverstelling. 5 noodstopschakelaar: als er zich tijdens de werking problemen voordoen, laat u de knop los en stopt u alle acties. 6. hoek 1: pas de gebogen hoek aan met de "1-punts"-versteller (overeenkomend met voetschakelaar 1)

1. hoek 2: pas de gebogen hoek aan met de "2-punts"-versteller (overeenkomend met voetschakelaar 2)
2. Let er vóór het buigen op dat de hoekinstelling "1 punt" moet zijn groter dan de "2-punt", anders kan de machine niet werken. Dit is voor RB-25 EN RBC-25, RB-32 EN RBC-32 is geen probleem.

4.5 Bedien proces

1). Sluit de stroomdraad aan op 110V/220V elektrisch en zie de indicatielampje gaat branden. Dit betekent dat de buigmachine klaar is voor gebruik. 2). Kies de juiste maat vast spanwiel en de juiste maat spanrol wiel volgens de wapeningsdiameter.

3). Sluit de pedaalschakelaars aan met 1-punts- en 2-puntsgaten strak.

4). De 1-puntshoekinstelknop is voor het instellen van de voetschakelaar die verbonden is met het 1-puntsgat. Bijvoorbeeld, om 180 graden te buigen met voetschakelaar 1, stelt u de hoek 180 graden in met de 1-puntsregelaar, en dan raakt u voetschakelaar 1 aan om de wapening 180 graden te buigen.

5). De 2-puntshoekinstelling is voor het instellen van de voetschakelaar die verbonden is met het 2-puntsgat. Bijvoorbeeld, om 90 graden te buigen met voetschakelaar 2, stelt u de hoek 90 graden in met de 2-puntsregelaar, en dan raakt u voetschakelaar 2 aan om de wapening 90 graden te buigen.

6). Let op: de hoekinstelling van "1 punt" moet groter zijn dan die van "2 punt", anders kan de machine niet werken. Zie de onderstaande twee afbeeldingen. 7). Bevestig de hoekverstelling door dienovereenkomstig naar links en rechts te bewegen. 8). De operator moet aan de buitenkant van de buigrichting van de wapening werken. 9). De wapening wordt gebogen om de hoek in te stellen wanneer u op de startschakelaar of het pedaal drukt.

Let op: Om nauwkeurig te kunnen werken, dient u bij het buigen punt 1 in te stellen als de hoek groot is (90°), en stel deze in op punt 2 als de buighoek klein is (135°).

Opmerking:

Het volgen van de verwerkingscapaciteit tijdens het gebruik van het product is een must; het overschrijden van het product leidt gemakkelijk tot mislukking.

Bij het buigen van versterkt materiaal moet de operator speciale aandacht besteden aan veiligheidsincidenten zoals stotende vingers. Volgens de verschillende hardheid van versterkt materiaal, speciaal

Er moet aandacht worden besteed aan de breuk, die tot veiligheidsincidenten kan leiden zoals verwondingen. Ga

pas aan de slag als u heeft bevestigd dat er geen personen en voorwerpen in de ruimte aanwezig zijn binnen de versterkte buigradius. Het product

is een elektrisch functionerende machine. Als het wordt blootgesteld aan regen of water dat tot lekkage leidt, moet het na gebruik worden afgedekt met een waterdicht membraan.

4.6 Beweging

1. Verplaats de buigmachine nadat u zich ervan heeft verzekerd dat de bevestigingsbout van de handgreep goed vastzit.
2. Zorg ervoor dat de stationaire ringbout vastzit tijdens het transport of het verplaatsen van de buiger.
3. Kettingen moeten in de veiligheidsspeld worden gestoken om te voorkomen dat de buiger trilt of zwaait tijdens het transport.
4. Wanneer u de buigmachine verplaatst door de handgreep te bevestigen, mogen de 4 bouten niet losraken of beschadigd raken. Verplaats de buigmachine met 4 handgrepen in elkaar.

5. Onderhoud

5.1 Controleren en wijzigen

Vervang de koolborstel. De stroom moet worden uitgeschakeld. Als de machine stopt met werken tijdens het proces, controleer dan de slijtage-intensiteit van de koolborstel. De koolborstel die elektrische machines gebruiken, behoort tot verbruiksartikelen. Als de koolborstel buiten de beperkende lijn van het dragen en scheuren is, zullen de elektrische machines afnemen, zelfs stoppen met rennen. Schakel vervolgens de machine uit en hervat deze. Als de machine automatisch wordt uitgeschakeld na een tijdelijke werking, blijkt het nodig om de koolborstel te vervangen. Gebruik de machine daarna alstublieft. De verandering van de koolborstel naarmate het voortdurende gebruik de slijtage versnelt en scheuren van de commutator, wat leidt tot schade aan de rotor-spoel.

Wijze van veranderen:

Open de bovenste borstelkap met een schroevendraaier zodat de koolborstel uit de machine kan worden verwijderd.

Gebruik bij aankoop van de machine de bevestigingsborstel om de machine schoon te maken, de interne middenas en het vast gyrowiel voordat u het vervangt en gebruikt.

5.2. Smering:

5.2.1. Fiets:

Het smeren moet regelmatig door het personeel worden gedaan en dat kan ook onderhouden worden gedurende de tijd dat het niet wordt gebruikt.

PLS zet de smering elke week.

5.2.2. Olie

Het gebruikt het gebruikelijke lithiumvet; gebruik niet de verschillende smering bij tegelijkertijd, als je er een kiest, omdat het de levensduur zal beïnvloeden.

5.2.3. Het reinigen van de oliemond

Voordat u het smeervet aanbrengt, moet u de oliemond reinigen en vergeet niet om de rest weg te vegen.

5.3 Controleren en onderhouden

Controleer de bouten en moeren van elke positie, of ze flexibel worden.

In het vochtige seizoen of na regenachtige dagen moet de regendichte ventilatieopening worden geopend om te drogen. In geval van een zware schok moet u het gyrowiel terugdraaien op de locatie, en het strak afstellen nadat de losgeklemde, stomp gemaakte bout is losgedraaid.

in de zeer langzame toestand terechtkomen.

Paneelindicatielampje aan betekent dat de machine is omgedraaid en gepland.

Controleer de stroom en de kabel als het indicatielampje op het achterpaneel niet helder is wanneer u de stroom aansluit.

Het indicatielampje geeft het paneel weer als het de machine niet kan starten. Druk op de START-schakelaar --- Bevestig de scheurtoestand van het dragen of koolborstel.

Raadpleeg bovendien elk filiaal en after-sales servicecentrum van het algemeen hoofdkantoor voor andere items.

6. Elektrische veiligheid

6.1. Veiligheidsregels van elektrisch systeem

1. Alleen personeel dat goed is opgeleid en over voldoende kennis en vaardigheden beschikt, mag alle elektrische probleemoplossing en reparatie uitvoeren.
2. Wijzig of omzeil de beschermende vergrendelingen niet.
3. Lees voordat u begint alle waarschuwingslabels en volg deze op.
4. Zorg er bij het oplossen van problemen voor dat de stroombron is uitgeschakeld en de hoofdschakelaar is vergrendeld.
5. Neem extra voorzorgsmaatregelen in vochtige ruimtes om u te beschermen tegen onbedoelde aarding.
6. Voordat u apparatuur van stroom voorziet, moet deze zonder spanning worden aangesloten. Twijfel niet dat alle personen duidelijk zijn.
7. Open het elektrische bedieningspaneel niet, tenzij dit nodig is om de elektrische apparatuur te controleren.
8. Wijzig de elektrische circuits niet, tenzij u daartoe toestemming hebt gekregen van de bevoegde fabrikant.
9. Zorg er bij het vervangen van elektrische componenten voor dat ze voldoen aan de specificaties van de fabrikant, inclusief de juiste kleurcodering.
10. Draag tijdens het werk geen metalen bril, metalen kettingen of kettingen op eventuele elektrische apparatuur. Draag ook geen ring, horloge of armband wanneer u aan elektrische apparatuur werkt.

Aanvullende instructies voor wapeningsnijder (wapeningssnijder en buigermodel)

Algemene veiligheidsmaatregelen

Gebruik

Gebruik wapeningsfrezen uitsluitend op betonwapeningsstaven.

Beperk het gebruik tot de aangewezen materialen.

Er is altijd een kans dat het afgeknipte uiteinde eruit schiet, vooral als het minder dan 30 cm lang is. Overschrijding van de gespecificeerde materiaalspecificaties verhoogt dit risico aanzienlijk en zal ook het gereedschap beschadigen. Probeer geen wapening te snijden die harder, dikker of dunner is dan aangegeven.

Gebruik oogbescherming.

Draag een veiligheidsbril, een veiligheidsbril met zijschermen of een gelaatsscherm bij gebruik van een snijder.

Zorg voor veiligheidsbarrières.

Plaats veiligheidsschermen om collega's te beschermen tegen mogelijke rondvliegende uiteinden. Plaats een veiligheidsscherm onder de wapening bij het werken op hoge plaatsen.

Oefen de juiste controle uit.

Houd de snijder stevig vast en behoud een goede positie en balans. Reik niet te ver bij het werken op een hoge plaats; bevestig de frees aan de steiger met een veiligheidstouw. Controleer of het netsnoer niet vervuild is en houd het snoer uit de buurt van scherpe randen en hitte. Controleer of alle afstelsleutels zijn verwijderd voordat u de snijder gebruikt.

Bescherm uzelf tegen elektrische schokken

Om mogelijke elektrische schokken te voorkomen, mag u de snijder niet hanteren met natte handen of de snijder gebruiken in de regen of op vochtige plaatsen. Houd rekening met alle elektriciteitsleidingen, elektrische

circuits en andere gevaren waarmee contact kan worden gemaakt, vooral als ze onder het oppervlak liggen of anderszins aan het zicht onttrokken zijn.

Koppel het gereedschap los

Koppel de snijder los van het stopcontact wanneer deze niet in gebruik is en vóór reiniging, afstelling of onderhoud. Haal de stekker niet uit het stopcontact door aan het snoer te trekken. Controleer altijd of de schakelaar op UIT staat voordat u de stekker in het stopcontact steekt.

Pas op voor het milieu

Gebruik de snijder niet in de aanwezigheid van brandbare materialen (bijv. verf, verdunner, aardolieproducten, lijmen).

Gebruik de snijder niet in een mogelijk explosieve omgeving. Zorg dat de werkplek goed verlicht en vrij van obstakels is. De exploitant moet te allen tijde vrij zicht hebben op de frees, wapening en omgeving.

Draag geschikte kleding

Draag geen losse kleding, bungelende voorwerpen of sieraden. Houd lang haar in bedwang. Het gebruik van een veiligheidshelm en laarzen met rubberen zolen wordt aanbevolen. Als er veiligheidshandschoenen worden gedragen, let er dan vooral op dat de handschoenen niet bekneld raken in bewegende delen.

Houd bezoekers op afstand

Houd alle bezoekers op een veilige afstand van de werkplek om bescherming te bieden en afleiding van de operator te voorkomen.

Onderhoud de snijder met zorg

Inspecteer de frees vóór elke toepassing. Defecte of losse messenblokken kunnen persoonlijk letsel veroorzaken. Houd het handvat droog, schoon en vrij van olie en/of vet. Houd de behuizing en zuiger vrij van vuil en ijzervijlsel. Controleer dat er geen schroeven of bouten los zitten of ontbreken. Volg de onderhoudsinstructies. Inspecteer de schakelaar, het snoer, de stekker en eventuele verlengkabels regelmatig.

Zorgvuldig bewaren

Wanneer u de snijder en accessoires niet gebruikt, bewaart u deze op een droge plaats waar ze niet toegankelijk zijn voor onbevoegden.

Gebruiksaanwijzing

Let op: Geeft gevaar aan dat kan leiden tot licht persoonlijk letsel en/of productschade.

Zorg: Geeft gevaar aan dat tot productschade zal leiden.

Controles vóór gebruik

1. Controleer het oliepeil.
2. Controleer de staat van de messenblokken en of de bouten van de messenblokken goed vastzitten. Let op: Het gebruik van losse of gebarsten messenblokken kan leiden tot letsel bij de operator en schade aan het apparaat.
3. Controleer of de stroombron geschikt is voor de snijplotter.
4. Zorg: als de spanning te hoog is, zal de motor doorbranden. Als de spanning te laag is, zal er onvoldoende stroom worden opgewekt. Gebruik nooit gelijkstroom.
5. Controleer of de voeding goed is geaard.
6. Let op: Het niet aarden van de voeding kan leiden tot een elektrische schok voor de operator.
7. Controleer of het snoer onbeschadigd is en of de stekker niet los zit.

Let op: Een gesneden of afgeschuurde bekleding kan een korte elektrische schok tot gevolg hebben voor de operator.

Opwarmen

Bij koud weer: verwarm de unit gedurende 30-60 seconden, zodat de hydraulische olie de juiste viscositeit bereikt. Trek aan de trekkerschakelaar om de zuiger uit te schuiven en laat los wanneer deze zijn volledige slag heeft bereikt. Herhaal dit 15-20 keer.

Aanpassing van de stop

De verstelbare stopfunctie houdt de wapening in de juiste positie tijdens het zagen en moet vooraf correct worden ingesteld voor elke maat wapening.

Een snede maken.

- Schroef de stop erin om voldoende ruimte te bieden voor de wapening.

- Steek de wapening volledig in de U-vormige steun. Zorg ervoor dat de wapening op de basis van de stop rust.

Houd de wapening in een rechte hoek (90°) ten opzichte van het voorste zaagblok en schroef de stop eruit totdat deze net de wapening raakt. Eenmaal ingesteld heeft de stop geen verdere afstelling nodig tijdens het zagen van wapening met dezelfde diameter, maar moet opnieuw worden ingesteld voor een ander formaat wapening.

Let op: Als u de stop niet correct instelt, zal dit leiden tot overmatige slijtage van het snijblok en kan ertoe leiden dat het afgesneden uiteinde naar buiten vliegt.

Snijden

1. Steek het wapeningstaal tussen de stop en het voorste messenblok en zorg ervoor dat het goed in de U-vormige steun zit.
2. Haal de trekker over en houd deze ingedrukt terwijl de zuiger naar voren beweegt en de wapening wordt gesneden. (Als de schakelaar op een tussenpunt wordt losgelaten, stopt de zuiger.)
3. Wanneer het snijden is voltooid, laat u de schakelaar los. De zuiger trekt automatisch terug. (Merk op dat de schakelaar pas opnieuw kan worden geactiveerd als de zuiger volledig is ingetrokken.)

Aandachtspunten

1. Wees vooral voorzichtig bij het afknippen van korte stukken (30 cm of minder).

Het afgeknipte uiteinde heeft de neiging eruit te vliegen.

!Let op: Vliegende uiteinden vormen een gevaar voor al het personeel in de omgeving. Rechtop veiligheidsschermen.

1. Dek de ventilatieopeningen niet af.

Let op: als evenementen gedekt zijn, De motor raakt oververhit en kan doorbranden.

1. Als de temperatuur van de hydraulische olie de 70 ° (158 F) overschrijdt, neemt het vermogen af. Laat het apparaat afkoelen voordat u het gebruik hervat. (Wees bijzonder voorzichtig bij het zomer, wanneer het aluminium pomphuis sneller opwarmt.)
2. Als er een vermogensdaling wordt waargenomen en de motor ongewoon heet is, controleer dan de koolstof borstel.
3. Als de zuiger er ooit niet in slaagt volledig terug te trekken, drukt u op het achterste messenblok achteruit om de piton handmatig in te trekken.

Let op: Gebruik hiervoor een wapening of een plat metalen staaf. Duw nooit op de snijder blokkeer met elk deel van de hand, zelfs als u handschoenen draagt.

Zodra de zuiger is ingetrokken, trekt u de trekkerschakelaar lang genoeg tot gedeeltelijk in voorwaartse zuiger. Koppel het apparaat los. En controleer de zuiger en behuizing op opgehoopt stof en ijzervijlsel dat de zuiger kan blokkeren. Na

schoonmaken, de zuiger trekt nog steeds niet automatisch terug wanneer deze volledig is uitgeschoven, de De zuiger zelf kan beschadigd raken. Retourneer het apparaat naar een erkende agent reparatie.

Onderhoud

Snijblokken

Controleer vóór gebruik altijd of de twee bouten van elk messenblok goed vastzitten en goed vastgedraaid zijn. Het gebruik van een los blok zal resulteren in schade aan het blok en de behuizing. Controleer ook de staat van de messenblokken. Als een van beide snijkanten bot is of afgebroken, verwijder dan de bevestigingsbouten en draai beide blokken zodat er twee nieuwe randen in gebruik komen. Vervang de bouten en draai ze vast (elk blok heeft vier snijkanten).

Wanneer alle vier de snijkanten zijn gebruikt of als een van de blokken gebarsten is of anderszins beschadigd, vervang dan beide blokken.

Let op: Een los of gebarsten blok kan letsel voor de gebruiker veroorzaken.

Schoonmaak

Reinig het mesje na gebruik.

Let op: Draag handschoenen om de handen te beschermen tegen metaalsplinters. Gebruik geen luchtpistool; het stralen met lucht kan ervoor zorgen dat metaalvijlsel en/of stof in de ogen en het ademhalingssysteem terechtkomt.

1. Koppel het apparaat los.
2. Veeg of borstel al het vuil en metaalvijlsel weg. Besteed bijzondere aandacht aan de onderste helft van de zuiger, waar vuil zich gemakkelijker ophoopt.

Controle van het oliepeil

Omdat de messen hydraulisch worden bediend, moet het oliepeil met regelmatige tussenpozen worden gecontroleerd, bij voorkeur elke dag. Het niet op peil houden van de olie op het juiste niveau resulteert in een drukval en verlies aan snijkracht.

Let op: Hydraulische olie is licht ontvlambaar. Uit de buurt houden van vonken en naakte vlammen. Niet roken.

Let op: Hydraulische olie kan ontstekingen aan de ogen en de huid veroorzaken. Als het wordt ingenomen, zal het diarree en braken veroorzaken.

Bij oogcontact minimaal 15 minuten met schoon water spoelen en een arts raadplegen. In geval van huidcontact, grondig wassen met zeep en water.

een arts raadplegen. In geval van huidcontact, grondig wassen met zeep en water.

Bij inslikken onmiddellijk een arts raadplegen. Niet opzettelijk braken opwekken.

1. Olie moet warm maar niet heet zijn. Verwarm het apparaat als het koud is. 2. Pas de stop aan en maak drie of vier sneden, waarbij u precies noteert op welk punt de wapening feitelijk breekt. 3. Knijp een kort stuk wapening in en stop net voordat het afbreekt. Koppel het apparaat los van de stroombron. 4. Draai de unit, terwijl de gedeeltelijk afgesneden wapening op zijn plaats zit, zodat de olieplug boven zit. (Als het apparaat heet is, laat het dan afkoelen.) 5. Verwijder de olieplug en afdichtingsring (pakking).

Let op: Verwijder de olieplug nooit als de unit heet is, anders spuit er olie uit. 6. Controleer of de olie gelijk staat met de onderkant van het pluggat. (Dat wil zeggen dat de pompbehuizing vol is tot aan de rand). Als het oliepeil te laag is, vul dan hydraulische olie van gewicht 20 met anti-schuim- en anti-slijtage-eigenschappen. (ISO-viscositeitsklasse VG46. Bijv. Shell olie Tellus 46, Mobil olie DTE-25 of Esso Uni Power SQ46.)

1. Haal na het bijvullen de lucht uit het systeem. Kantel de frees voorzichtig in de lengte en breng hem terug naar een vlakke positie. Vul opnieuw bij en kantel in de tegenovergestelde richting. Herhaal dit proces totdat alle lucht is verwijderd.

Verzorging: De snijder kan niet goed functioneren als de olie luchtbellen bevat.

1. Vervang de afdichtingsring (pakking) en plug. Sluit de snijder aan op de stroombron en snijd de wapening volledig door.

Olie vervanging

1. De hydraulische olie moet minstens één keer per jaar worden ververst. Eerder als het er vies uitziet.
2. Koppel het apparaat los van de stroombron. Verwijder de olieplug en pakking. Draai de snijder om en tap de olie af in een geschikte opvangbak. Wanneer de olie niet langer wegvloeit, kantel het apparaat naar achteren, zodat de olie die in het zuigerhuis zit, kan weglopen. Wanneer de behuizing leeg is, kantel het apparaat in de tegenovergestelde richting om het residu uit het pomphuis te legen.
3. Vul het apparaat langzaam met verse olie, terwijl het afvoergat bovenaan zit. Vervang de plug en draai deze lichtjes vast. Sluit het apparaat aan op de stroombron en beweeg de zuiger twee of drie keer vooruit. Koppel het apparaat los en verwijder de olieplug. Vul het oliepeil bij en vervang de plug.
4. Volg ten slotte de procedure voor het controleren van het oliepeil.

Opmerking: Voer hydraulische olie af in overeenstemming met de plaatselijke regelgeving. Niet in de zee, rivier, meer of afvoer gieten.

Vastheid van de bout

Controleer één keer per week of na elke 500 zaagsneden of alle bouten goed vastzitten, vooral de bouten waarmee de behuizing aan de cilinder is bevestigd. Losse bouten leiden tot vermogensverlies.

Koolborstels

Inspecteer de twee koolborstels minimaal één keer per twee maanden. (normaal

De levensduur van de borstel bedraagt 200 uur.

Zorg: Versleten borstels leiden tot vermogensverlies en kunnen ervoor zorgen dat de motor heet wordt en onherstelbare schade aan de commutator van het anker veroorzaken.

1. Koppel het apparaat los.
2. Schroef beide borstelkappen los en trek de koolborstels eruit.
3. Vervang de borstels als ze minder dan 6 cm lang zijn.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Technische ondersteuning en e-
