Producttype	Elektrische hydraulische wringmachine voor betonstaal
Merk	Vevor
Model	NRB-25
Vermogen	1500 W
Netto gewicht	23,65 kg
Bruto gewicht	22,94 kg
Maximale staafdiameter	25 mm
Minimale staafdiameter	10 mm
Snijsnelheid	≤ 4 seconden
Elektrische voeding	220-240 V ~ 50 Hz / 120 V ~ 60 Hz
Type hydraulische olie	ISO VG46 (viscositeit 20, anti-schuim, anti-slijtage)
Maximale olietemperatuur	70 °C (158 °F)
Onderhoud	Dagelijkse reiniging, controle oliepeil, vervanging koolborstels elke 2 maanden of 200 uur
Veiligheid	Veiligheidsbril, loskoppelen voor onderhoud, niet gebruiken in vochtige omgeving
Beschikbare reserveonderdelen	Koolborstels, buigblokken, olieplug, afdichtingsring
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support
Fabrikant	Shanghai Muxin Muye Youxiangongsi, China
Importeur (Australië)	SIHAO PTY LTD, 1 Rue Rokevaastwood, NSW 2122
Importeur (Verenigde Staten)	Sanven Technology Ltd, Suite 250, 9166 Anaheim, 60329 Frankfurt am Main

Veelgestelde vragen - NRB-25 Vevor

Welk type hydraulische olie moet ik gebruiken?

Gebruik hydraulische olie van klasse ISO VG46 (viscositeit 20) met anti-schuim- en anti-slijtage-eigenschappen, bijvoorbeeld Shell Tellus 46, Mobil DTE-25 of Esso uni power SQ46.

Hoe controleer ik het oliepeil en vul ik bij?

Koppel het apparaat los, verwijder de olieplug na afkoeling. Het peil moet zich op de bodem van het pluggat bevinden. Voeg indien nodig hydraulische olie toe. Ontlucht de lucht door het apparaat voorzichtig te kantelen.

Wanneer moet ik de hydraulische olie vervangen?

Minstens één keer per jaar, of eerder als de olie vuil lijkt. Tap volledig af, vul met nieuwe olie en ontlucht de lucht. Voer gebruikte olie af volgens de lokale regelgeving.

Hoe vervang ik de koolborstels?

Koppel het apparaat los. Schroef de borsteldoppen los en verwijder de koolborstels. Vervang ze als ze minder dan 6 mm lang zijn. De koolborstels slijten normaal gesproken na 200 uur gebruik.

Waarom neemt het buigvermogen af?

Mogelijke oorzaken: laag oliepeil, versleten koolborstels of te hoge olietemperatuur (>70°C). Controleer het oliepeil en de koolborstels en laat indien nodig afkoelen.

Hoe stel ik de buighoek in?

Gebruik de verstelbare aanslag (verstelbare plug). Maak bij het eerste buigen een markering op de stelschroef op basis van de gewenste hoek. De volgende buigingen met dezelfde hoek zijn identiek.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril. Houd omstanders uit de buurt. Gebruik het apparaat niet met natte handen of in de regen. Koppel het apparaat los voor reiniging of onderhoud.

Hoe onderhoud ik de buigmachine dagelijks?

Reinig het dagelijks met een borstel om metaalspanen en vuil te verwijderen, vooral rond de zuiger. Draag handschoenen ter bescherming tegen metaalsplinters.

Wat te doen bij koud weer?

Warm het apparaat 30 tot 60 seconden op door de trekker over te halen om de olie op temperatuur te brengen. Herhaal dit 15 tot 20 keer voor de juiste viscositeit.

Waar vind ik technische ondersteuning en garantie?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING NRB-25 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

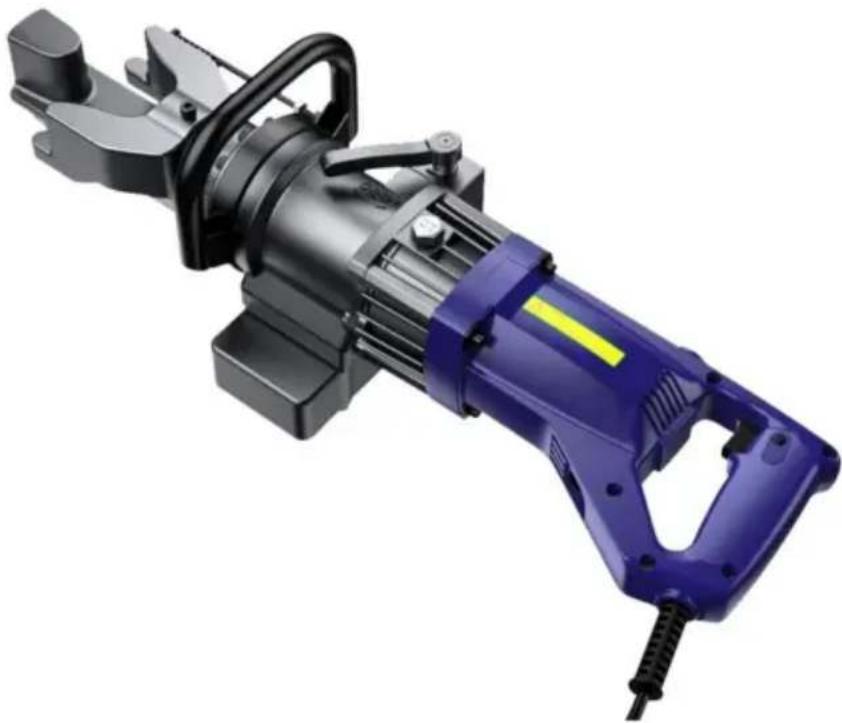

ELEKTRISCHE WAPENINGSBUIGER

MODEL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

Gebruik

Gebruik NRB-22 NRB-25 RB-16 RN-22 NRB-32 wapeningsbuiger op beton

alleen wapeningsstaven.

Beperk het gebruik tot de aangewezen materialen

Gebruik de machine niet om zeer harde wapening te buigen. De harde wapening kan breken en zal ook het gereedschap beschadigen. Probeer geen wapeningsstaven te buigen.

Harder, dikker of dunner dan gespecificeerd

Gebruik oogbescherming

Draag tijdens het rijden een veiligheidsbril, een veiligheidsbril met zijschermen of een gelaatsscherm.

Zorg voor veiligheidsbarrières

Plaats veiligheidsschermen om collega's te beschermen tegen mogelijke rondvliegende uiteinden. Plaats een veiligheidsscherm onder de wapening bij het werken op hoge plaatsen.

Bescherm uzelf tegen elektrische schokken

Om mogelijke elektrische schokken te voorkomen, mag u de snijder niet hanteren met natte handen en de snijder niet gebruiken in de regen of op vochtige plaatsen. Houd rekening met alle elektriciteitsleidingen, elektrische circuits en andere gevaren waarmee contact kan worden gemaakt, vooral als die onder het oppervlak liggen of anderszins aan het zicht onttrokken zijn.

Koppel het gereedschap los

Koppel de snijder los van het stopcontact wanneer deze niet in gebruik is en vóór reiniging, afstelling

of onderhoud. Haal de stekker niet uit het stopcontact door aan het snoer te trekken.

Controleer altijd of de schakelaar op UIT staat voordat u de stekker in het stopcontact steekt.

Pas op voor het milieu

Gebruik de snijder niet in de aanwezigheid van brandbare materialen (bijv. verf, verdunner, aardolieproducten, lijmen).

Gebruik de snijder niet in een mogelijk explosieve omgeving. De werkplek moet goed verlicht en vrij van obstakels zijn. De exploitant moet te allen tijde vrij zicht hebben op de frees, wapening en omgeving.

Draag geschikte kleding

Draag geen losse kleding, bungelende voorwerpen of sieraden. Houd lang haar in bedwang. Het gebruik van een veiligheidshelm en laarzen met rubberen zolen wordt aanbevolen. Als er veiligheidshandschoenen worden gedragen, let er dan vooral op dat de handschoenen niet bekneld raken in bewegende delen.

Houd bezoekers op afstand

Houd alle bezoekers op een veilige afstand van de werkplek en bescherming om afleiding van de operator te voorkomen.

Onderhoud de snijder met zorg

Inspecteer de frees vóór elke toepassing. Defecte of losse messenblokken kunnen persoonlijk letsel veroorzaken. Houd het handvat droog, schoon en vrij van olie en/of vet. Houd de behuizing en zuiger vrij van vuil en ijzervijlsel. Controleer dat er geen schroeven of bouten los zitten of ontbreken. Volg de instructies voor onderhoud. Inspecteer de schakelaar, het snoer, de stekker en eventuele verlengkabels regelmatig.

Zorgvuldig bewaren

Wanneer u de buigmachine en accessoires niet gebruikt, bewaart u ze op een droge plaats die niet toegankelijk is voor onbevoegden.

PARAMETERLIJST

	NRB-22 NRB-25 RB-16Model			RN-22 NRB-32
Wattage(W)	1500	1500	1000 1500		2000
GW (kg)	21.38		11.73 33.6	2022.94
NW (kg)	22.2	23.65	12.23	20.8	34.6
Snijsnelheid	ÿ4s	ÿ4s	ÿ4s	ÿ4s	ÿ5s
Maximale wapening	22 mm 25	mm 16 mm	20 mm 32 mm
Min wapening	12 mm 10	mm 6 mm		6 mm 20	mm

Opmerking: Er zijn twee versies van de spanning van het bovenstaande productmodel, respectievelijk AC220-240V 50Hz en 120V 60Hz, zie het typeplaatje voor informatie over het product.

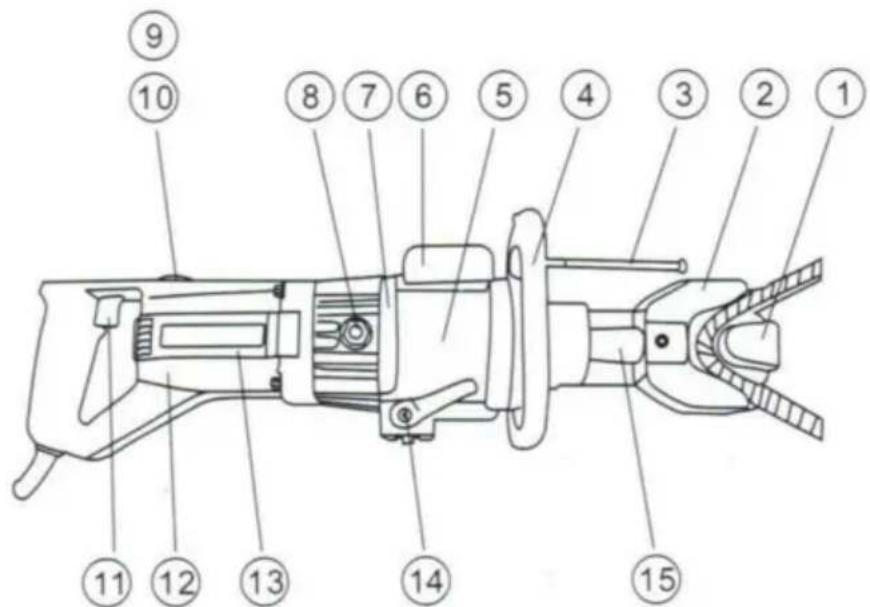

ONDERDELEN EN SPECIFICATIES

NEE.		NEE.DEEL NAAD.EEL NAAM
1	Hoofd	9	Koolborstelhouder
2	Buig blokken	10	Koolborstel
3	Verstelbare stop	11	Schakelaar
4	Zijhandgreep (afneembaar)	12	Plastic huis
5	Cilinder	13	Motor
6	Olie geval	14	Schakelaar
7	Pomp geval	15	buigende zuiger
8	Olie-plug

INSTRUCTIES

Let op: Geeft gevaar aan dat kan leiden tot licht persoonlijk letsel en/of productschade.

Zorg: Geeft gevaar aan dat tot productschade zal leiden.

Controles vóór gebruik

1. Controleer het oliepeil.
2. Controleer de staat van de buigblokken en of de bouten van de buigblokken goed vastzitten.
3. Controleer of de stroombron geschikt is voor de buigmachine.

LET OP: als de spanning te hoog is, zal de motor doorbranden. Als de spanning te laag is, wordt er weinig of onvoldoende stroom gegenereerd. Gebruik nooit gelijkstroom.

Er wordt weinig of onvoldoende stroom gegenereerd. Gebruik nooit gelijkstroom.

1. LET OP: Het niet aarden van de stroomvoorziening kan leiden tot een elektrische schok voor de exploitant.

LET OP: Het niet aarden van de stroomvoorziening kan leiden tot een elektrische schok voor de exploitant.

1. Controleer of het snoer onbeschadigd is en of de stekker niet los zit.

Als er een verlengsnoer wordt gebruikt, zorg er dan voor dat deze onbeschadigd is en dat het de juiste dikte heeft voor de lengte. Zie onderstaande tabel.

Kabellengte	110/115V	230V
	Kabelgrootte (AWG)	Nominale diameter
Tot 10 m (33 ft)	16	1,0 mm2
Tot 15 m (50 ft)	14	1,25 mm2
Tot 30 meter (100 voet)	10	1,5 mm2

1. Zorg ervoor dat de schakelaarvergrendeling UIT staat voordat u de stekker in het stopcontact steekt.

Bij koud weer moet u de unit gedurende 30 tot 60 seconden opwarmen, zodat de hydraulische olie de juiste viscositeit bereikt. Haal de trekkerschakelaar over om de zuiger uit te schuiven en laat los wanneer het zijn volledige slag heeft bereikt. Herhaal dit 15 \~ 20 keer.

Bij koud weer moet u de unit gedurende 30 tot 60 seconden opwarmen, zodat de hydraulische olie de juiste viscositeit bereikt. Haal de trekkerschakelaar over om de zuiger uit te schuiven en laat los wanneer deze zijn volledige slag heeft bereikt. Herhaal dit 15 tot 20 keer.

De verstelbare stopfunctie houdt de wapening gedurende 30-60 seconden in de opwarmeenheid bij koud weer, zodat de hydraulische olie de juiste viscositeit bereikt. Trek aan de trekkerschakelaar om de zuiger uit te schuiven en laat los wanneer dat het geval is.

De verstelbare stopfunctie houdt de wapening gedurende 30-60 seconden in de opwarmeenheid bij koud weer, zodat de hydraulische olie de juiste temperatuur bereikt.

viscositeit. Trek aan de trekkerschakelaar om de zuiger uit te schuiven en laat los wanneer dat het geval is.

zijn volledige slag bereikt, herhaal 15-20 keer.

Wanneer u voor de eerste keer buigt, kunt u een markering aanbrengen op de positioneringsschroef volgens de buighoek, zodat u hetzelfde kunt buigen.

hoek de volgende keer.

AANDACHTSPUNTEN

1. Dek de ventilatieopeningen niet af.

LET OP: Als gebeurtenissen worden gedekt, zal de motor oververhit raken en doorbranden.

1. Als de temperatuur van de hydraulische olie de 70°C (158°F) overschrijdt, zal het vermogen afnemen. Laat het apparaat afkoelen voordat u het weer in gebruik neemt. (Wees bijzonder voorzichtig in de zomer, wanneer het aluminium pomphuis sneller opwarmt.)
2. Als er een vermogensdaling wordt waargenomen en de motor ongewoon heet is, controleer dan de koolborstels.
3. Trek aan onderdeel #14 klep om de buigzuiger volledig terug te laten keren na elke buiging.

ONDERHOUD

REINIGEN

Maak de buigmachine dagelijks schoon, bij voorkeur direct na gebruik.

LET OP: Draag handschoenen om de handen te beschermen tegen metaalsplinters. Gebruik geen luchtpistool: bij het stralen met lucht kunnen metaalvijlsel en/of stof binnendringen in de ogen en het ademhalingssysteem.

1. Koppel het apparaat los.
2. Veeg of borstel al het vuil en metaalvijlsel weg. Besteed bijzondere aandacht aan de onderste helft van de zuiger, waar vuil zich gemakkelijker ophoopt.

Controle van het oliepeil

Omdat de buigmachine hydraulisch wordt bediend, moet het oliepeil met frequente intervallen worden gecontroleerd, bij voorkeur elke dag. Het niet op peil houden van de olie op het juiste niveau resulteert in een drukval en verlies van buigkracht.

Let op: Hydraulische olie is licht ontvlambaar. Uit de buurt houden van vonken en naakte vlam. Niet roken.

Let op: Hydraulische olie kan ontstekingen aan de ogen en de huid veroorzaken. Als ingenomen, zal het diarree en braken veroorzaken.

Bij oogcontact minimaal 15 minuten met schoon water spoelen

en een arts raadplegen. In geval van huidcontact, grondig wassen met zeep en water.

Bij inslikken onmiddellijk een arts raadplegen. Niet opzettelijk braken opwekken.

1. Olie moet warm maar niet heet zijn. Verwarm het apparaat als het koud is. 2. Pas de stop aan en maak drie of vier sneden, waarbij u precies noteert op welk punt de wapening breekt. 3. Knijp een kort stuk wapening in en stop net voordat het afbreekt. Koppel het apparaat los van de stroombron. 4. Draai de unit, terwijl de gedeeltelijk afgesneden wapening op zijn plaats zit, zodat de olieplug boven zit. (Als het apparaat heet is, laat het dan afkoelen.) 5. Verwijder de olieplug en afdichtingsring (pakking).

Let op: Verwijder de olieplug nooit als de unit heet is, anders spuit er olie uit. 6. Controleer of de olie gelijk staat met de onderkant van het pluggat. (Dat wil zeggen dat de pompbehuizing vol is tot aan de rand). Als het oliepeil te laag is, vul dan hydraulische olie van gewicht 20 met anti-schuim en anti-slijtage eigenschappen. (ISO-viscositeitsklasse VG46. Bijv. Shell olie Tellus 46, Mobil olie DTE-25 of Esso Uni Power SQ46.)

1. Haal na het bijvullen de lucht uit het systeem. Kantel de frees voorzichtig in de lengte en zet hem weer horizontaal. Vul hem weer bij en kantel hem in de tegenovergestelde richting. Herhaal dit proces totdat alle lucht is afgezogen.

LET OP: Bender kan niet goed functioneren als de olie luchtbellen bevat.

1. Vervang de afdichtingsring (pakking) en plug. Sluit de snijder aan op de stroombron en serveer wapening volledig.

Olie vervanging

De hydraulische olie moet minstens één keer per jaar worden ververst, maar eerder als het er vies uitziet.

1. Koppel het apparaat los van de stroombron. Verwijder de olieplug en pakking. Draai

de buigmachine. De olie overdoen en in een geschikte opvangbak laten lopen. Wanneer de olie ophoudt, laat het water weglopen en kantel het apparaat naar achteren, zodat de olie die in het zuigerhuis zit, kan weglopen. Wanneer de behuizing leeg is, kantelt u de eenheid in de tegenovergestelde richting om de behuizing leeg te maken van resten in het pomphuis.

1. Vul het apparaat langzaam met verse olie, terwijl het afvoergat bovenaan zit. Stekker vervangen en lichtjes aanspannen. Sluit het apparaat aan op de stroombron en beweeg de zuiger twee of drie keer vooruit. Haal de stekker uit het stopcontact en verwijder de olieplug. Vul het oliepeil bij en vervang de plug.
2. Volg ten slotte de procedure voor het controleren van het oliepeil. (Stappen 2\~8.)

Opmerking: Voer hydraulische olie af in overeenstemming met de plaatselijke regelgeving. Niet in de zee, rivier, meer of afvoeren gieten.

Vastheid van de bout

Controleer één keer per week of na elke 500 zaagsneden of alle bouten goed vastzitten, vooral de bouten waarmee de behuizing aan de cilinder is bevestigd. Losse bouten zijn het gevolg bij vermogensverlies.

Koolborstels

Inspecteer de twee koolborstels minimaal één keer per twee maanden. (normaal

De levensduur van de borstel bedraagt 200 uur.)

Zorg: Versleten borstels leiden tot vermogensverlies en kunnen ervoor zorgen dat de motor heet wordt en onherstelbare schade aan de commutator van het anker veroorzaken.

1. Koppel het apparaat los
2. Schroef beide borstelkappen los en trek de koolborstels eruit.
3. Vervang de borstels als ze minder dan 6 cm lang zijn.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730
