MANUALE UTENTE NRB-25 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PIEGATRICE ELETTRICA PER BARRE D'ACCIAIO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

PIEGATRICE ELETTRICA PER BARRE D'ACCIAIO

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

Utilizzo

Utilizzare la piegatrice per armature NRB-22 NRB-25 RB-16 RN-22 NRB-32 su calcestruzzo solo barre d'armatura.

Limitare l'uso ai materiali designati

Non utilizzare la macchina per piegare armature molto dure. Le armature dure potrebbero rompersi e danneggerà anche lo strumento. Non tentare di piegare le armature.

Più duro, più spesso o più sottile di quelli specificati

Utilizzare una protezione per gli occhi

Indossare occhiali di sicurezza, occhiali di sicurezza con protezioni laterali o una visiera durante l'uso utilizzando la piegatrice.

Fornire barriere di sicurezza

Erigere schermi di sicurezza per proteggere i colleghi da possibili estremità volanti. Posto schermo di sicurezza sotto l'armatura quando si lavora in luoghi alti.

Protezione contro le scosse elettriche

Per evitare possibili scosse elettriche, non maneggiare la taglierina con le mani bagnate o utilizzare la taglierina sotto la pioggia o in luoghi umidi. Essere consapevoli di tutte le linee elettriche circuiti e altri pericoli a cui si può venire in contatto, soprattutto quelli che lo sono sotto la superficie o altrimenti nascosti alla vista.

Scollegare lo strumento

Scollegare la taglierina dalla presa quando non in uso e prima di pulire, regolare o effettuare la manutenzione. Non scollegare la spina dalla presa tirando la cordone. Controllare sempre che il blocco dell'interruttore sia su OFF prima di collegarlo.

Attenzione all'ambiente

Non utilizzare la taglierina in presenza di materiali infiammabili (es. Vernici, diluenti, prodotti petroliferi, adesivi).

Non utilizzare la taglierina in un luogo possibilmente illuminato e privo di ostacoli. Operatore deve avere sempre una visuale libera della taglierina, dell'armatura e area circostante.

Indossare un abbigliamento adeguato

Non indossare abiti larghi, oggetti penzolanti o gioielli. Trattenere i capelli lunghi.

Si consiglia l'uso del casco di sicurezza e degli stivali con la suola in gomma. Se si indossano guanti di sicurezza, prestare particolare attenzione a che i guanti non si sporchino intrappolati nelle parti in movimento.

Tieni lontani i visitatori

Mantenere tutti i visitatori a distanza di sicurezza dall'area di lavoro protezione e per evitare distrazioni dell'operatore.

Mantenere la taglierina con cura

Ispezionare la taglierina prima di ogni applicazione. I blocchi coltelli difettosi o allentati potrebbero provocare lesioni personali. Mantenere la maniglia asciutta, pulita e priva di olio e/o olio Grasso. Mantenere l'alloggiamento e il pistone liberi da sporco e limatura di ferro. Controlla che no viti o bulloni sono allentati o mancanti. Seguendo le istruzioni per manutenzione. Ispezionare regolarmente l'interruttore, il cavo, la spina e qualsiasi prolunga intervalli.

Conservare con cura

Quando non in uso, conservare la piegatrice e gli accessori in un luogo asciutto dove possano non è possibile l'accesso da parte di persone non autorizzate.

ELENCO PARAMETRI

	NRB-22 NRB-25 RB-16Modello			RN-22 NRB-32
Potenza (W)		15001500	1000 1500		2000
GW (kg)	21.38	22.94	11.73 33.6	20
NO (kg)	22.2	23.65	12.23	20.8	34.6
Velocità di taglio	ÿ4s	ÿ4s	ÿ4s	ÿ4s	ÿ5s
Armatura massima	22 mm 25 mm	16 mm 20	mm 32 mm
Armatura minima	12mm10mm	6mm		6mm20mm

Nota: sono disponibili due versioni della tensione del modello di prodotto sopra indicato, rispettivamente AC220-240V 50Hz e 120V 60Hz, consultare la targhetta dati informazioni del prodotto.

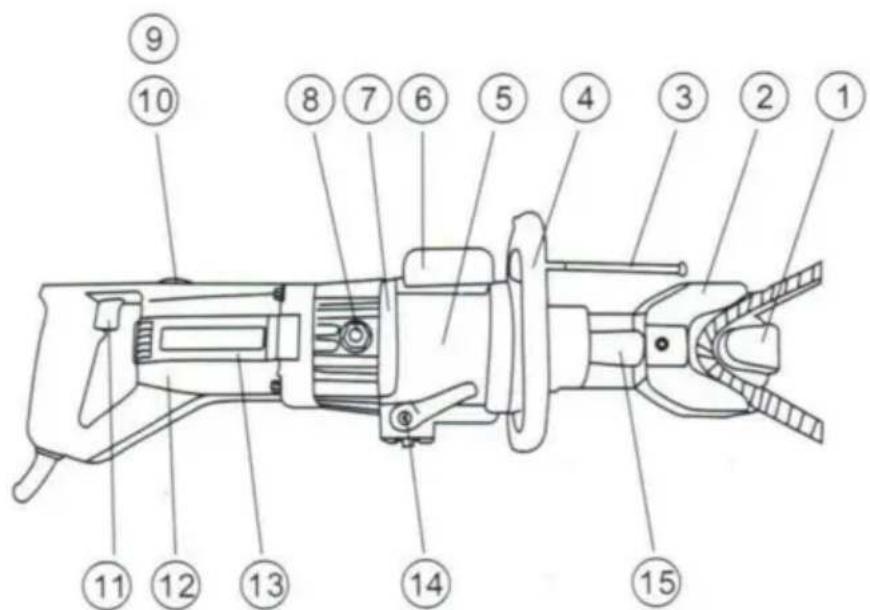

PARTI E SPECIFICHE

NO.	NOME DELLE PARTI	NO.	NOME DELLE PARTI
1	Testa	9	Portaspazzole in carbone
2	Piegare i blocchi	10	Spazzola di carbone
3	Tappo regolabile	11	Interruttore
4	Maniglia laterale (staccabile)	12	Casa in plastica
5	Cilindro	13	Il motore
6	Caso dell'olio	14	Interruttore
7	Custodia della pompa	15	pistone piegabile
8	Tappo dell'olio

ISTRUZIONI

Attenzione: indica un pericolo che potrebbe provocare lesioni personali minori e/o danni al prodotto.

Cura: indica un pericolo che potrebbe causare danni al prodotto.

Controlli pre-utilizzo

1. Controllare il livello dell'olio.
2. Controllare le condizioni dei blocchi di piegatura e il serraggio dei relativi bulloni.
3. Verificare che la fonte di alimentazione sia adatta alla piegatrice

ATTENZIONE: se la tensione è troppo alta, il motore si brucerà. Se la tensione lo è troppo Verrà generata un'energia bassa e insufficiente. Non utilizzare mai alimentazione CC.

1. Verificare che l'alimentazione sia correttamente messa a terra.

ATTENZIONE: La mancata messa a terra dell'alimentazione può provocare scosse elettriche operatore.

1. Verificare che il cavo non sia danneggiato e che la spina non sia allentata.

Se si deve utilizzare un cavo di prolunga, assicurarsi che non sia danneggiato e che è lo spessore corretto per la lunghezza. Vedere la tabella seguente.

Lunghezza del cavo	110/115 V	230 V
	Dimensioni del cavo (AWG)	Diametro nominale
Fino a 10 m (33 piedi)	16	1,0 mm^2
Fino a 15 m (50 piedi)	14	1,25 mm^2
Fino a 30 m (100 piedi)	10	1,5 mm^2

1. Prima di collegarlo, assicurarsi che il blocco dell'interruttore sia disattivato.

Riscaldamento

In climi freddi, riscaldare l'unità per 30\~60 secondi in modo che l'olio idraulico raggiunge la viscosità corretta. Tirare l'interruttore a grilletto per estendere il pistone e rilasciare quando ha raggiunto la corsa completa. Ripetere 15\~20 volte.

Regolazione del fermo

La funzione di arresto regolabile per mantenere l'armatura nell'unità di riscaldamento per climi freddi per 30-60 secondi in modo che l'olio idraulico raggiunga il livello corretto viscosità. Tirare il grilletto-interruttore per estendere il pistone e rilasciarlo quando lo ha fatto raggiunta la corsa completa, ripetere 15-20 volte.

Quando si piega per la prima volta è possibile lasciare un segno nel punto di posizionamento avvitare in base all'angolo di piegatura, in modo da poter piegare lo stesso angolo la prossima volta.

PUNTI DI ATTENZIONE

1. Non coprire le prese d'aria.

ATTENZIONE: se gli eventi sono coperti, il motore si surriscalderà e potrebbe bruciarsi.

2.Se la temperatura dell'olio idraulico supera i 70°C (158°F), la potenza diminuirà.

Lasciare raffreddare l'unità prima di riprendere il funzionamento. (Prestare particolare attenzione estate, quando il corpo della pompa in alluminio si riscalda più velocemente.)

3.Se si osserva un calo di potenza e il motore è insolitamente caldo, controllare Spazzole di carbone.

1. Tirare la valvola della parte n. 14 per far ritornare completamente indietro il pistone di piegatura dopo ogni piegatura.

MANUTENZIONE

PULIZIA

Pulire la piegatrice ogni giorno, preferibilmente subito dopo l'uso.

ATTENZIONE: indossare guanti per proteggere le mani dalle schegge metalliche. Non utilizzare una pistola ad aria compressa: il getto d'aria può causare l'ingresso di limatura metallica e/o polvere occhi e sistema respiratorio.

1. Scollegare l'unità.

2. Pulire o spazzolare via tutto lo sporco e la limatura metallica. Prestare particolare attenzione la metà inferiore del pistone, dove si accumula più facilmente lo sporco.

Controllo del livello dell'olio

Poiché la piegatrice è azionata idraulicamente, è necessario controllare il livello dell'olio intervalli frequenti, preferibilmente ogni giorno. Mancata manutenzione dell'olio al livello un livello adeguato provoca un calo di pressione e una perdita di potenza di piegatura.

Attenzione: l'olio idraulico è altamente infiammabile. Tenere lontano da scintille e fiamma nuda. Non fumare.

Attenzione: l'olio idraulico può causare infiammazioni agli occhi e alla pelle. Se ingerito, causerà diarrea e vomito.

In caso di contatto con gli occhi, sciacquare con acqua pulita per almeno 15 minuti e consultare un medico. In caso di contatto con la pelle, lavare abbondantemente con sapone e acqua.

In caso di ingestione consultare immediatamente un medico. Non farlo deliberatamente indurre il vomito.

1. L'olio deve essere caldo ma non bollente. Riscaldare l'unità se fa freddo.
2. Regolare il tappo ed eseguire tre o quattro tagli, annotando esattamente in quale punto l'armatura si sta effettivamente rompendo.
3. Pizzicare un breve pezzo di armatura, fermandosi appena prima che si rompa. Scollegare l'unità dalla fonte di alimentazione.
4. Con l'armatura parzialmente tagliata in posizione, capovolgere l'unità in modo che il tappo dell'olio sia a posto più in alto. (Se l'unità è calda, lasciarla raffreddare.)
5. Rimuovere il tappo dell'olio e la rondella di tenuta (guarnizione)

Attenzione: non rimuovere mai il tappo dell'olio quando l'unità è calda, altrimenti l'olio fuoriuscirà.

1. controllare che l'olio sia a livello con il fondo del foro del tappo. (ovvero la custodia della pompa è piena fino all'orlo). Se il livello dell'olio è troppo basso, rabboccare con olio idraulico da 20 pesi

proprietà antischiuma e antiabrasione. (Grado di viscosità ISO VG46. Es

1. Dopo il rabbocco, estrarre l'aria dall'impianto. Inclinare delicatamente la taglierina nel senso della lunghezza e Riportarlo in posizione piana. Rabboccare nuovamente e inclinare nella direzione opposta.

Ripetere questo processo fino a quando tutta l'aria non sarà stata estratta.

ATTENZIONE: la piegatrice non può funzionare correttamente se l'olio contiene bolle d'aria.

1. Sostituire la rondella di tenuta (guarnizione) e il tappo. Collegare la taglierina alla fonte di alimentazione e servire completamente l'armatura.

Cambio olio

L'olio idraulico deve essere cambiato almeno una volta all'anno, anche prima appare sporco.

1. Scollegare l'unità dalla fonte di alimentazione. Rimuovere il tappo dell'olio e la guarnizione. Girare

piegatrice.Sopra e scaricare l'olio in un recipiente adatto.Quando l'olio cessa di scaricare, inclinare l'unità all'indietro in modo che l'olio intrappolato nell'alloggiamento del pistone possa defluire fuori. Quando l'alloggiamento è vuoto, inclinare l'unità nella direzione opposta per svuotare residui nel corpo della pompa.

1. Con il foro di scarico rivolto verso l'alto, riempire lentamente l'unità con olio fresco. Sostituire la spina E stringere leggermente. Collegare l'unità alla fonte di alimentazione e far avanzare il pistone due o tre volte. Scollegare l'unità e rimuovere il tappo dell'olio. Rabboccare il livello dell'olio e sostituirlo tappo.
2. Infine, seguire la procedura per il controllo del livello dell'olio. (Passi 2\~8.)

Nota: smaltire l'olio idraulico in conformità alle normative locali. Non versare nel mare, fiume, lago o nelle fognature.

Tenuta dei bulloni

Una volta alla settimana o ogni 500 tagli, controllare il serraggio di tutti i bulloni, in particolare quelli che fissano l'alloggiamento al cilindro. Il risultato saranno bulloni allentati in una perdita di potere.

Spazzole di carbone

Ispezionare le due spazzole di carbone almeno una volta ogni due mesi. (normale la durata della spazzola è di 200 ore.)

Attenzione: le spazzole usurate provocano una perdita di potenza e fanno surriscaldare il motore e danneggiare irrimediabilmente il commutatore dell'indotto.

1. Scollegare l'unità
   2.Svitare entrambi i cappucci delle spazzole ed estrarre le spazzole di carbone.
2. Sostituire le spazzole se di lunghezza inferiore a 6 cm.
