MANUALE UTENTE HTB-1000 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PIEGATUBI ELETTRICA

MODELLO: HTB-1000

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

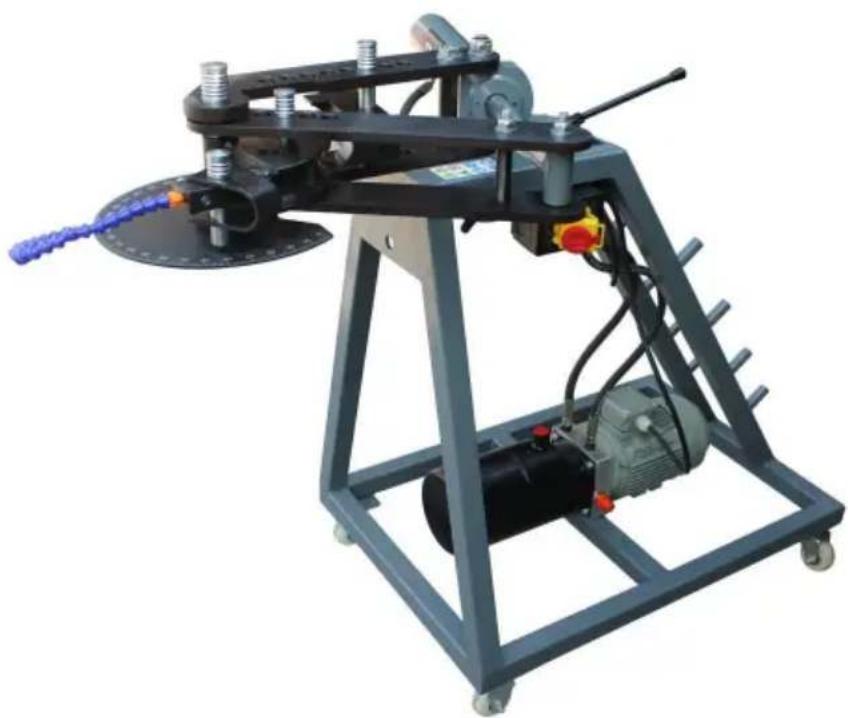

PIEGATUBI ELETTRICA

MODELLO: HTB-1000

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

	Leggere il manuale di istruzioni.
	Attenzione: indossare sempre protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

indica che il prodotto richiede una raccolta differenziata dei rifiuti

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati

con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. dispositivi elettronici.

1. Presta sempre molta attenzione a ciò che fai. Spegni il cellulare, il cercapersone, ecc. quando si utilizza questa macchina.
2. Questa macchina è destinata ad essere utilizzata da persone competenti che abbiano una conoscenza approfondita della curvatura dei tubi e delle macchine in generale.
3. Il piegatore è destinato all'uso da parte di un singolo operatore. Non consentire mai a un secondo un individuo aziona la macchina mentre un altro tiene il tubo.
4. Indossare sempre protezioni per gli occhi durante l'uso del piegatubi, 5. Non indossare mai gli occhiali mani o altre parti del corpo nell'apparecchio piegatore.
5. Non indossare mai abiti larghi mentre si utilizza la piegatubi.
6. Lavorare sempre in un'area di lavoro pulita, sicura, ben illuminata e livellata.

7. Non utilizzare mai una matrice di dimensioni o tipo errati per il tubo in lavorazione.

8. Non utilizzare mai il piegatubi con parti rotte, usurate o danneggiate.

9. NON tentare di riparare e riutilizzare parti danneggiate della piegatrice.
10. L'utente si assume tutti i rischi derivanti dall'utilizzo del prodotto.

ATTENZIONE

LA PIEGATRICE VIENE SPEDITA SENZA OLEODINAMICA, la garanzia decade se utilizzato senza l'olio idraulico appropriato, non far funzionare il piegatubi senza olio idraulico.

SPURGO DELL'IMPIANTO IDRAULICO

AVVERTIMENTO

Non mettere mai le mani o altre parti del corpo nell'apparecchio piegatore.

1. Utilizzare solo un olio idraulico 10w di alta qualità per riempire la pompa idraulica. Trattore R&O
   Anche l'olio è accettabile, NON usare nessun altro tipo di olio nella piegatrice, ad esempio: motore olio, fluido di trasmissione, ecc.
2. Rimuovere il tappo di riempimento del serbatoio della pompa e riempirlo con circa 1/2 gallone di olio idraulico olio.
3. Accendere la pompa.
4. Utilizzando la valvola di controllo (giù per estendere e su per ritrarre), azionare la piegatrice cilindro più volte aggiungendo il restante 1/2 gallone di olio idraulico. Il serbatoio con capacità di esattamente 1 gallone di olio idraulico, vedere Figura 1
5. Dopo aver riempito il serbatoio dell'olio idraulico, ruotare completamente il pistone in ogni direzione per diversi secondi. volte per spurgare completamente tutta l'aria dal sistema. Un rumore scoppiettante potrebbe essere si sente durante il processo di sanguinamento ed è normale.
6. In condizioni di utilizzo normale, le boccole del perno devono essere ingrassate ogni 250-500 cicli. In condizioni di utilizzo intenso sarà necessario ingrassare le boccole del perno ogni al mese o più spesso se necessario.

7. Assicurarsi di controllare frequentemente il livello dell'olio idraulico. NON consentire all'serbatoio per funzionare a secco, questo annullerà la garanzia

8. Ispezionare e sostituire la boccola se usurata o malfunzionante.

9. Sostituire immediatamente qualsiasi parte danneggiata, piegata o danneggiata. Le parti di ricambio sono disponibile presso TTMC o presso il tuo rivenditore locale.
10. 1 Sono disponibili matrici per tubi (misurati in base al diametro esterno) o Sched 40 tubo. Utilizzare sempre la dimensione/il tipo appropriati del materiale in lavorazione.

AVVERTIMENTO

NON tentare di utilizzare parti danneggiate nel piegatubi. Per la tua sicurezza, NON NON tentare di riparare e riutilizzare parti danneggiate della piegatrice.

SPECIFICHE

MODELLO		HTB-1000
Capacità massima(mm)	Tubo in acciaio	Dimensioni: 42x3
	Tubo quadrato in acciaio	40x40x3
	Acciaio tondo	ÿ25
	Acciaio piatto	30X10
Diametro dell'albero del rullo		ÿ42mm
Velocità di rotazione		9 giri
Potenza del motore		750W

OPERAZIONE

1. Il tubo deve essere pulito e privo di difetti.
2. Lubrificare sempre il blocco matrice prima di piegare.

3. Assicurarsi che tutti i perni di azionamento siano completamente inseriti.

4. Inserire il tubo nella filiera e posizionarlo come richiesto per l'inizio della curvatura.

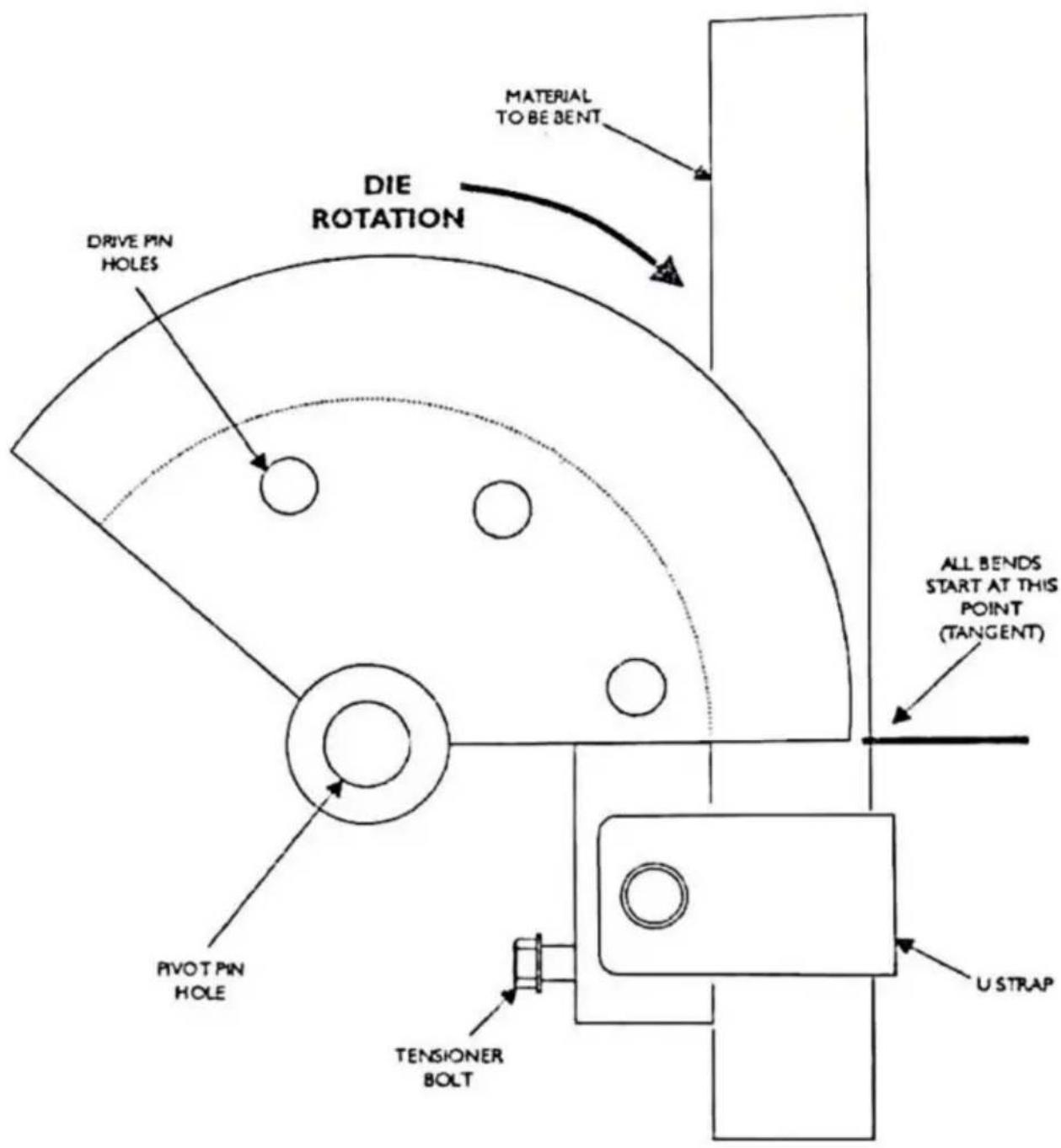

   Tutte le piegature inizieranno dal bordo della matrice raggiata, come mostrato nella Figura 2.

5. Se necessario, installare la cinghia a U e stringere il bullone di fissaggio.
6. Accendere la pompa idraulica.
7. Utilizzando la valvola manuale, estendere il pistone (verso il basso sulla valvola di controllo) fino in fondo corsa (o secondo necessità per curve più corte)
8. Per ogni corsa completa del pistone si ha una curvatura massima di circa 41°.
9. Tirando verso l'alto il perno di azionamento, iniziare a ritrarre lentamente il pistone (sul controllo valvola) rimuovendo il perno quando la tensione sul perno viene rilasciata e prima che inizi a ruotare nello stampo.
10. Ritrarre lentamente il pistone (sulla valvola di controllo) fino al secondo foro di azionamento della matrice si allineano.
11. Reinstallare completamente il perno e ripetere il processo di piegatura sopra descritto per completare l'operazione. curvatura totale.
12. Per ripetere le curve, senza la ruota graduata, misurare la corsa del pistone
13. Quando il tubo è piegato nella misura desiderata, ritrarlo lentamente (dopo aver premuto il pulsante di controllo) valvola) il pistone che consente al perno di azionamento di ruotare la matrice e di rilasciare il tubo. Può potrebbe essere necessario allentare il bullone di fissaggio della cinghia a U.
14. Rimuovere il tubo.
15. Utilizzare il perno di guida di diametro più piccolo (incluso) con qualsiasi matrice che utilizza il primo foro di guida (il più vicino al punto di perno).

GARANZIA

1. Garanzia limitata di un anno sul piegatubi
2. Garanzia del produttore di un anno sulla pompa idraulica.
3. Garanzia a vita limitata sulle matrici contro la rottura. La garanzia è nulla se danneggiata a causa di abuso o uso improprio.

4. L'articolo in garanzia deve essere inviato a TTMC con spese di spedizione prepagate per l'ispezione, TMC sostituire o riparare l'articolo a propria discrezione.

5. TTMC fa ogni sforzo per soddisfare i clienti il più rapidamente possibile.

6. TTMC non accetterà alcuna responsabilità per lesioni personali o danni alla proprietà derivanti dal guasto di una qualsiasi delle parti prodotte.
