BRUKSANVISNING HTB-1000 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

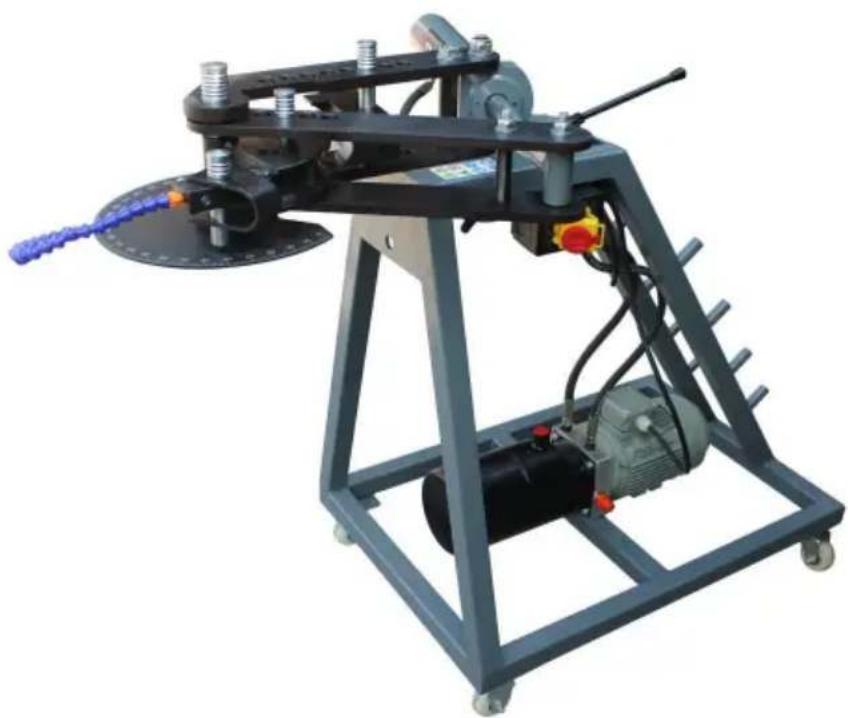

ELEKTRISK RÖRBÖJARE

MODELL: HTB-1000

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK RÖRBÖJARE

MODELL: HTB-1000

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

	Läs bruksanvisningen.
	Varning- Var noga med att bära ögonskydd när du använder denna produkt.
	Varning-Se till att bära handskar när du använder denna produkt.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EU. Symbolen som visar en soptunna på hjul korsad

indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör märkta

med denna symbol. Produkter märkta som sådana får inte kasseras med normal hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

1. Var alltid uppmärksam på vad du gör. Stäng av mobiltelefon, personsökare osv när du använder denna maskin.
2. Denna maskin är avsedd att användas av kompetenta personer som har en grundlig förståelse för rörbockning och maskiner i allmänhet.
3. Bendern är avsedd att användas av en enda operatör. Tillåt aldrig en sekund person att använda maskinen medan en annan håller i röret.
4. Bär alltid ögonskydd när du använder tubbockaren. 5. Placera aldrig din händer eller andra kroppsdelar i böjningsapparater.
5. Bär aldrig löst sittande kläder när du använder tubbockaren.
6. Arbeta alltid i ett rent, säkert, väl upplyst och plant arbetsområde.

7. Använd aldrig matris av fel storlek/typ för röret som bearbetas.

8. Använd aldrig rörbockaren med trasiga, slitna eller skadade delar.

9. FÖRSÖK INTE att reparera och återanvända några skadade böjdelar.
10. Användaren tar alla risker vid användning av denna produkt.

FÖRSIKTIGHET

BÄNDERN LEVERAS UTAN HYDRAULC OIL, garantin upphör att gälla Om den används utan rätt hydraulolja, låt inte rörbockaren gå utan hydraulolja.

BLÖDNING AV HYDRAULISKA SYSTEMET

WARNING

Stoppa aldrig dina händer eller andra kroppsdelar i böjningsapparater.

1. Använd endast en högkvalitativ 10w hydraulolja för att fylla hydraulpumpen. R&O traktor Olja är också acceptabelt, ANVÄND INTE någon annan typ av olja i böjaren, dvs: motor olja, transmissionsolja etc.
2. Ta bort pumpbehållarens påfyllningslock och fyll på med ca. 1/2 gallon hydraulisk olja.
3. Slå på pumpen.
4. Använd styrventilen (ned för att förlänga och upp för att dra in), cykla böjaren cylinder flera gånger samtidigt som du tillsätter den återstående 1/2 gallon hydraulolja. De behållare med exakt 1 gallon hydraulolja, se figur 1
5. Efter att ha fyllt på hydrauloljebehållaren, sväng kolven helt åt båda hållen flera gånger för att helt tömma ut all luft ur systemet. Ett poppande ljud kan vara hörs under blödningsprocessen och är normalt.
6. Vid normal användning bör svängbussningarna smörjas var 250-500:e cykel. Under höga användningsförhållanden kommer det att vara nödvändigt att smörja svängbussningarna varje gån månad eller oftare vid behov.

7. Se till att kontrollera nivån på hydrauloljan ofta. Tillåt INTE behållaren ska gå torr. Detta upphäver garantin

8. Inspektera och byt ut bussningen när den är sliten eller slarvig.

9. Byt ut alla snäckor, böjda eller skadade delar omedelbart

tillgänglig från TTMC eller din lokala återförsäljare.

1. 1Dryn är tillgängliga för slang (mätt med ytterdiameter).eller Sched 40

rör. Använd alltid rätt storlek/typ av materialet som bearbetas.

WARNING

Försök INTE använda skadade delar i slangbockaren. För din säkerhet, GÖR

Försök INTE att reparera och återanvända och skadade böjdelar.

SPECIFICATIONER

MODELL		HTB-1000
Max kapacitet(mm)	Rörstål	ÿ42x3
	Fyrkantigt rör i stål	40x40x3
	Runt stål	ÿ25
	Platt stål	30X10
Diameter på rullaxeln		ÿ42 mm
Rotationshastighet		9 rpm
Motorkraft		750W

DRIFT

1. Slangen ska vara ren och fri från defekter.
2. Smörj alltid formblocket före böjning.

3. Se till att alla drivstift är helt på plats.

4. För in röret i formen och placera det som krävs för att börja böja.

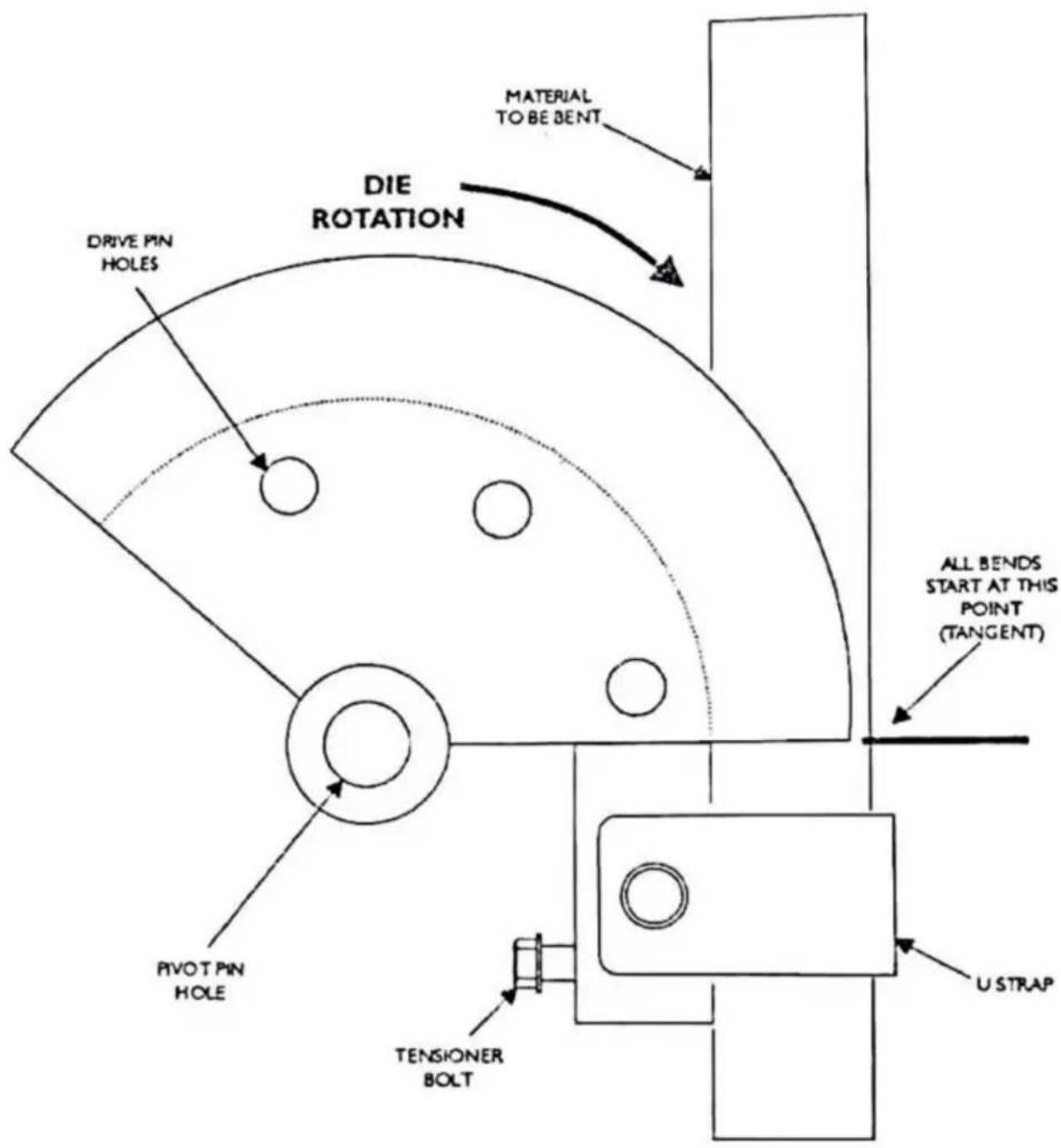

Alla böjar börjar vid kanten av radieformen som visas i figur 2.

1. Montera U-remmen och den åtsittande hållarbulten om det behövs.

2. Slå på hydraulpumpen.

3. Använd handventilen för att dra ut kolven (nedåt på styrventilen) till helt slag (eller vid behov för kortare kurvor)

4. Det finns en ungefärlig maximal böj på 4 l° för varje fullt slag av kolven.

5. Dra upp drivstiftet och börja sakta dra tillbaka kolven (vid reglaget ventil) ta bort stiftet när spänningen på stiftet släpps och innan det börjar rotera i formen.

6. Dra långsamt tillbaka kolven (upp på styrventilen) tills det andra drivhålet för matrisen ställer upp.

7. Sätt tillbaka stiftet helt och upprepa ovanstående böjning för att slutföra total böjning.

8. För att upprepa böjningar, utan gradhjulet, mät kolvens rörelse

9. När röret är böjt i önskad mängd, dra långsamt tillbaka (vid kontrollen ventil) kolven som tillåter drivstiftet att rotera formen och släpper röret. Det kanske vara nödvändigt för att lossa U-remmens fästbult.

10. Ta bort röret.

11. Använd drivstiftet med mindre diameter (medföljer) med valfri dyna som använder den första drivhål (närmast vridpunkten).

GARANTI

1. Ett års begränsad garanti på tubbockare

2. Ett års tillverkargaranti på hydraulpumpen.

3. Begränsad livstidsgaranti på stansar mot brott. Garantin är ogiltig om den är skadad på grund av missbruk eller missbruk.

4. Garantiobjekt måste skickas till TTMC förbetalt porto för inspektion, TMC kommer byta ut eller reparera föremålet efter eget gottfinnande.

5. TTMC gör allt för att tillfredsställa kunderna så snabbt som möjligt.

6. TTMC tar inget ansvar för person- eller egendomsskada som härrör från fel på tillverkade delar.
