BEDIENUNGSANLEITUNG HTB-1000 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

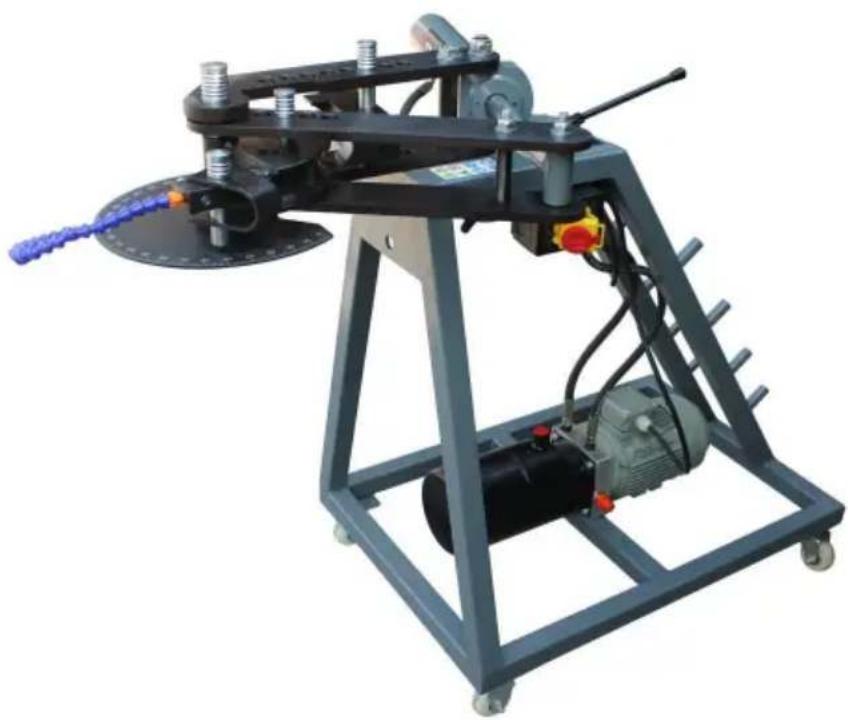

ELEKTRISCHE ROHRBIEGEMASCHINE

MODELL: HTB-1000

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE ROHRBIEGEMASCHINE

MODELL: HTB-1000

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer

Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

	Lesen Sie die Bedienungsanleitung.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile, die mit

mit diesem Symbol gekennzeichnete Produkte dürfen nicht mit dem normalen

Hausmüll, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden. elektronische Geräte.

1. Achten Sie immer genau darauf, was Sie tun. Schalten Sie Handy, Pager usw. aus bei der Verwendung dieser Maschine.
2. Diese Maschine ist für die Bedienung durch kompetente Personen bestimmt, die über gründliche Kenntnisse über Rohrbiegen und Maschinen im Allgemeinen.
3. Die Biegevorrichtung ist für die Verwendung durch einen einzigen Bediener vorgesehen. Lassen Sie niemals einen zweiten Eine Person bedient die Maschine, während eine andere das Rohr hält.
4. Tragen Sie beim Arbeiten mit dem Rohrbieger immer eine Schutzbrille. 5. Legen Sie Ihre Hände oder andere Körperteile in Beugegeräte einführen.
5. Tragen Sie beim Bedienen des Rohrbiegers niemals weite Kleidung.
6. Arbeiten Sie immer in einem sauberen, sicheren, gut beleuchteten und ebenen Arbeitsbereich.

7. Verwenden Sie niemals einen Matrizentyp bzw. eine Matrizengröße, die für das zu bearbeitende Rohr falsch ist.

8. Betreiben Sie den Rohrbieger niemals mit gebrochenen, abgenutzten oder beschädigten Teilen.

9. Versuchen Sie NICHT, beschädigte Biegeteile zu reparieren und wiederzuverwenden.
10. Der Benutzer übernimmt alle Risiken bei der Verwendung dieses Produkts.

VORSICHT

DIE BIEGEMASCHINE WIRD OHNE HYDRAULIK GELIEFERT. Die Garantie erlischt

Wenn der Rohrbieger ohne das richtige Hydrauliköl betrieben wird, Lassen Sie ihn nicht laufen ohne Hydrauliköl.

ENTLÜFTEN DES HYDRAULIKSYSTEMS

WARNUNG

Stecken Sie niemals Ihre Hände oder andere Körperteile in das Biegegerät.

1. Verwenden Sie zum Befüllen der Hydraulikpumpe ausschließlich hochwertiges 10W-Hydrauliköl. R&O Tractor Öl ist auch akzeptabel, verwenden Sie KEINE andere Art von Öl in der Biegemaschine, d.h.: Motor Öl, Getriebeöl usw.
2. Entfernen Sie den Einfülldeckel des Pumpenbehälters und füllen Sie ca. 1/2 Gallone Hydraulikflüssigkeit ein. Öl.
3. Pumpe einschalten.
4. Mit dem Steuerventil (nach unten zum Ausfahren und nach oben zum Einfahren) den Bieger zyklisch Zylinder mehrmals, während Sie die restliche 1/2 Gallone Hydrauliköl hinzufügen.

Reservoir mit genau 1 Gallone Hydrauliköl, siehe Abbildung 1

1. Nach dem Füllen des Hydraulikölbehälters den Zylinder mehrmals vollständig in jede Richtung drehen. mehrmals, um die gesamte Luft aus dem System zu entfernen. Ein Knallgeräusch kann während des Blutungsvorgangs zu hören und ist normal.

2. Bei normalem Gebrauch sollten die Gelenkbuchsen alle 250-500 Zyklen gefettet werden. Bei starker Beanspruchung ist es notwendig, die Gelenkbuchsen alle Monat oder je nach Bedarf auch öfter.

3. Überprüfen Sie regelmäßig den Stand des Hydrauliköls. Lassen Sie das Dadurch erlischt die Garantie.

4. Überprüfen Sie die Buchse und ersetzen Sie sie, wenn sie abgenutzt oder schlampig ist.

5. Ersetzen Sie alle Schnecken, verbogene oder beschädigte Teile sofort. Ersatzteile sind erhältlich bei TTMC oder Ihrem Händler vor Ort.
6. 1Matrizen sind für Rohre (gemessen am Außendurchmesser) oder Sched 40 erhältlich. Rohr. Verwenden Sie immer die richtige Größe/Art des zu bearbeitenden Materials.

WARNUNG

Versuchen Sie NICHT, beschädigte Teile im Rohrbieger zu verwenden. Zu Ihrer Sicherheit Versuchen Sie NICHT, beschädigte Biegeteile zu reparieren und wiederzuverwenden.

Spezifikationen

MODELL		HTB-1000
Maximale Kapazität(mm)	Rohrstahl	42 × 3
	Vierkantrohr Stahl	40 × 40 × 3
	Rundstahl	25
	Flachstahl	30 × 10
Durchmesser der Rollenwelle		42 mm
Drehgeschwindigkeit		9 U/min
Motorleistung		750 W

BETRIEB

1. Die Schläuche sollten sauber und frei von Mängeln sein.
2. Fetten Sie den Matrizenblock immer vor dem Biegen ein.

3. Stellen Sie sicher, dass alle Antriebsstifte vollständig sitzen.

4. Führen Sie das Rohr in die Matrize ein und positionieren Sie es wie erforderlich für den Beginn der Biegung.

Alle Biegungen beginnen an der Kante der Radiusmatrize, wie in Abbildung 2 dargestellt.

1. Installieren Sie den U-Gurt und ziehen Sie bei Bedarf die Halteschraube fest.

2. Hydraulikpumpe einschalten.

3. Mit dem Handventil den Kolben (nach unten auf das Steuerventil) bis zum Anschlag ausfahren.

Hub (oder nach Bedarf für kürzere Biegungen)

1. Bei jedem vollen Hub des Stößels beträgt die maximale Biegung ungefähr 41°.

2. Ziehen Sie den Antriebsstift nach oben und beginnen Sie, den Stößel langsam zurückzuziehen (nach

Ventil) Entfernen des Stifts, wenn die Spannung am Stift nachlässt und bevor dieser zu

in der Matrize rotieren.

1. Den Stempel langsam zurückziehen (nach oben auf das Steuerventil), bis das zweite Matrizenantriebsloch

Reihen sich auf.

1. Setzen Sie den Stift wieder vollständig ein und wiederholen Sie den obigen Biegevorgang, um die

totale Biegung.

1. Um Biegungen zu wiederholen, messen Sie ohne Gradrad den Hub des Stößels

2. Wenn das Rohr den gewünschten Grad erreicht hat, ziehen Sie es langsam zurück (auf der

Ventil) der Stößel ermöglicht dem Antriebsstift, die Matrize zu drehen und das Rohr freizugeben. Es kann

Es kann erforderlich sein, die Befestigungsschraube des U-Bands zu lösen.

1. Entfernen Sie das Rohr.

2. Verwenden Sie den Antriebsstift mit kleinerem Durchmesser (im Lieferumfang enthalten) mit jedem Werkzeug, das den ersten

Antriebsloch (am nächsten zum Drehpunkt).

GARANTIE

1. Einjährige beschränkte Garantie auf Rohrbieger

2. Ein Jahr Herstellergarantie auf die Hydraulikpumpe.

3. Begrenzte lebenslange Garantie auf Matrizen gegen Bruch. Die Garantie erlischt bei Beschädigung

aufgrund von Missbrauch oder Fehlgebrauch.

1. Garantieartikel müssen frankiert zur Überprüfung an TTMC geschickt werden, TMC wird

den Artikel nach eigenem Ermessen ersetzen oder reparieren.

1. TTMC unternimmt alle Anstrengungen, um Kunden schnellstmöglich zufriedenzustellen.
2. TTMC übernimmt keine Haftung für Personen- oder Sachschäden

die sich aus dem Versagen von hergestellten Teilen ergeben.
