ZX0901 ITEM 20T - Hydraulikpresse Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Werkstatt-Hydraulikpresse
Marke	Vevor
Modell	ZX0901 ITEM 20T
Kapazität	20 Tonnen (20T)
Maximale Arbeitsentfernung	1030 mm
Minimale Arbeitsentfernung	65 mm
Zylinderhub	140 mm
Ungefähres Gewicht	200 kg
Rahmenmaterial	Stahl
Pumpentyp	Manuell Luft / Hydraulisch
Hauptanwendungen	Pressen, Biegen, Richten, Umformen von Auto- und Industrieteilen
Stromversorgung	Keine (manuell)
Hydrauliksystem	Einfachwirkender Zylinder mit Ablassventil
Sicherheit	Kapazität nicht überschreiten, außermittige Lasten vermeiden, Hände fernhalten
Wartung	Vor jedem Gebrauch prüfen, reinigen, schmieren, trocken lagern
Geräuschpegel	Niedrig (manuell)
Garantie	Technischer Support und elektronisches Garantiezertifikat auf www.vevor.com/support
Ersatzteile	Nylondichtung, Schrauben, Stifte, Griff, Schläuche, Reparatursatz über Hersteller erhältlich
Reparierbarkeit	Möglich durch qualifizierten Techniker; bei Bedarf Zylinder entlüften

Häufig gestellte Fragen - ZX0901 ITEM 20T Vevor

Was ist die maximale Kapazität der Vevor ZX0901 Hydraulikpresse?

Die maximale Kapazität beträgt 20 Tonnen (20T). Überschreiten Sie diese Last nie, um Schäden oder Verletzungen zu vermeiden.

Wie montiere ich die Presse ZX0901?

Befolgen Sie den beiliegenden Montageplan: Befestigen Sie die Rahmen, installieren Sie den Zylinder, stellen Sie die Wellenplatten ein und setzen Sie den Griff ein. Ziehen Sie alle Schrauben mit den empfohlenen Drehmomenten an.

Wie entlüfte ich den Hydraulikzylinder?

Entfernen Sie den Öleinfüllstopfen, öffnen Sie das Ablassventil, pumpen Sie langsam mit dem Griff, bis Öl ohne Blasen austritt. Schließen Sie und überprüfen Sie den Ölstand.

Welches Hydrauliköl verwenden?

Verwenden Sie hochwertiges Hydrauliköl 15#. Der Ölstand sollte knapp unter der Einfüllöffnung liegen.

Wie stelle ich die Arbeitshöhe ein?

Schieben Sie die Stifte in die Einstelllöcher an den Füßen des Rahmens, legen Sie die Wellenplatte auf das Tischblech und zentrieren Sie sie. Stellen Sie sicher, dass die Platten stabil sind.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Nicht überladen, außermittige Lasten vermeiden, Hände und Füße von der Platte fernhalten, niemals ein komprimiertes Teil unbeaufsichtigt lassen und vor jedem Gebrauch prüfen.

Wie warte ich die Presse?

Vor jedem Gebrauch die Teile auf Risse oder Verschleiß prüfen. Oberflächen mit einem feuchten Tuch reinigen, bewegliche Teile mit leichtem Öl schmieren und an einem trockenen Ort lagern.

Was tun, wenn die Presse Öl verliert?

Stoppen Sie sofort die Nutzung. Überprüfen Sie Dichtungen und Verbindungen. Kontaktieren Sie den technischen Support unter www.vevor.com/support für Ersatzteile.

Kann ich die Presse für Biegearbeiten verwenden?

Ja, sie ist zum Pressen, Biegen, Richten und Umformen konzipiert. Beachten Sie die vom Teilehersteller empfohlenen Druckpunkte.

Wo finde ich das vollständige Benutzerhandbuch?

Das Handbuch ist als kostenloser PDF-Download auf notice-facile.com und auf der Vevor-Website verfügbar. Es enthält 72 Seiten mit detaillierten Anweisungen.

BEDIENUNGSANLEITUNG ZX0901 ITEM 20T Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

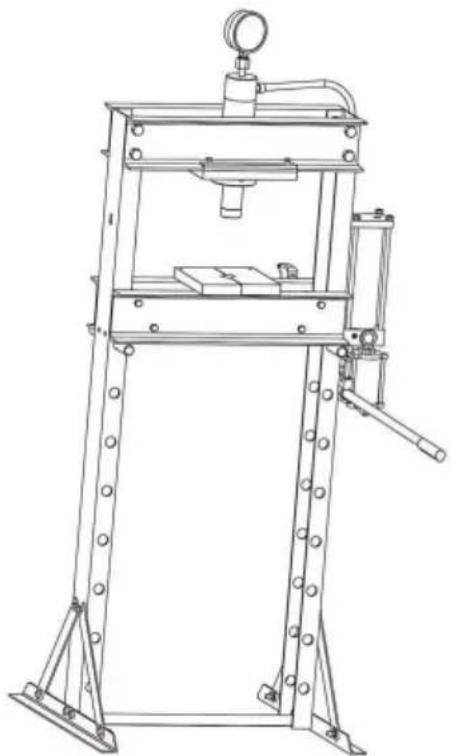

SHOP PRESS

( HYDRAULIKZYLINDER )

MODELL: ZX0901 ARTIKEL 20T

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

SHOP PRESS

MODELL: ZX0901 ARTIKEL 20T

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

ACHTUNG: BITTE LESEN SIE DIESE ANWEISUNGEN SORGFÄLTIG DURCH.

SICHERE BETRIEBSVORAUSSETZUNGEN, WARNHINWEISE UND VORSICHTSMASSNAHMEN.

PRODUKTSPEZIFISCHE WARNHINWEISE

1. Betreiben Sie die Werkstattpresse nicht über ihre Nennkapazität hinaus.
2. Achtung! Wenn Sie etwas entdecken, das auf eine drohende strukturelle Störung hindeutet, stellen Sie die Nutzung der Werkstattpresse sofort ein.
3. Installieren Sie dieses Gerät nicht auf Asphalt, Holz, weichen oder gefliesten Oberflächen. Stellen Sie sicher, dass die Werkstattpresse fest auf einem trockenen, öl- und fettfreien, flachen und ebenen Betonuntergrund befestigt ist, der das Gesamtgewicht der Presse, des zu pressenden Werkstücks sowie gegebenenfalls weiterer Werkzeuge und Geräte tragen kann. Installieren Sie die Werkstattpresse nicht auf Dehnungsfugen oder auf gerissenem, defektem Beton.
4. Sorgen Sie für eine sichere Arbeitsumgebung. Verwenden Sie die Werkstattpresse nicht in der Nähe von nassen Stellen. Stellen Sie sicher, dass der umgebende Arbeitsbereich ausreichend beleuchtet ist. Betreiben Sie die Presse nicht in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub.
5. Lesen und verstehen Sie alle Anweisungen und Sicherheitshinweise in dieser Anleitung.

Lesen Sie gegebenenfalls das Handbuch des Herstellers für das Werkstück, das Sie pressen.

Verwenden Sie immer die vom Hersteller empfohlenen Druckpunkte, die minimale und die erforderliche maximale Presskraft usw. für das zu pressende Werkstück.

Verwenden Sie immer die vom Hersteller empfohlenen Druckpunkte, die minimale und die erforderliche maximale Presskraft usw. für das zu pressende Werkstück.

1. Vermeiden Sie außermittige Belastungen. Wenn die Druckplatte ungewöhnlich schwer zu drücken ist, stoppen Sie den Vorgang sofort. Passen Sie das Werkstück an, um eine außermittige Belastung zu vermeiden.

Betreiben Sie die Werkstattpresse nicht, wenn das Werkstück während der Abwärtsbewegung der Druckkopfbaugruppe kippt oder klemmt.

1. Vor dem Absenken der Jack Plate entfernen Sie Werkzeugablagen, Ständer und alle anderen Werkzeuge und Ausrüstung vom Press Apron.
2. Halten Sie Hände, Finger und Füße immer von der Jack Plate und Press

Schürze während des Pressvorgangs. Stellen Sie sicher, dass die Jack Plate(s) in gutem Zustand vor Gebrauch.

1. Versuchen Sie niemals, ein Werkstück zu entfernen, das in den beweglichen Teilen der Werkstattpresse. Das Ablassventil abschrauben und erst nach dem Zurückschieben des Wagenhebers Bringen Sie den Stößel in die Neutralstellung, falls Sie versuchen sollten, das Werkstück zu entfernen.
2. Das Werkstück muss während der gesamten Bei größeren Werkstücken verwenden Sie einen Rollenständer (nicht im Lieferumfang enthalten). Sichern Sie das Werkstück nach Möglichkeit mit Klammern (nicht im Lieferumfang enthalten).
3. Sobald der Kontakt zwischen Druckkopf und Werkstück hergestellt ist, treten Sie so weit wie möglich zurück und üben Sie weiterhin langsam Druck aus, bis der Der Vorgang ist abgeschlossen.
4. Lassen Sie ein komprimiertes Werkstück niemals unbeaufsichtigt. Wenn ein Werkstück komprimiert, gibt es eine große Menge an Kraft, die in der Arbeit gespeichert wurde das so lange kontrolliert werden muss, bis der Druck aus der Kopfeinheit freigegeben.
5. Bevor Sie Service- oder Wartungsarbeiten durchführen, lösen Sie die Last aus dem Shop Drücken. Warnung: Die in diesem Dokument beschriebenen Warnungen, Vorsichtshinweise und Anweisungen Die Bedienungsanleitung kann nicht alle möglichen Bedingungen und Situationen abdecken, auftreten. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht sind Faktoren, die nicht in dieses Produkt eingebaut werden können, sondern vom Hersteller geliefert werden müssen. Operator.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

TECHNISCHE DATEN

Kapazität Max. Arbeitsabstand		Minimaler Arbeitsabstand	Schlaganfall
20T	1030 mm	65 mm	140 mm

Nach vorne

Diese Werkstattpresse ist für die Bereiche Automobil, LKW, Geräte, Flotte und

Industrielle Reparaturwerkstätten, in denen Pressen, Biegen, Richten und Formen

erforderlich. Typische Anwendungen sind die Installation und Entfernung von Generatoren und

Servopumpenlager, Achslager, Getriebelager, Dichtungen, Kreuzgelenke und mehr. Es ist nicht zur

Verwendung als Montagetisch oder als Vorrichtung vorgesehen.

Ständer zur Befestigung eines großen, fertig montierten Bauteils. Im Gegensatz zu Pressen

Bei dieser Presse mit separat angebauter Pumpe kann das Aggregat nicht

mit einem Druckmesser ausgestattet sein, daher muss die Überwachung der Last erfolgen

durch andere Mittel, wie z. B. eine digitale Wägezellenanzeige. Welches Mittel auch immer gewählt wird, Die Lastmessmittel müssen jährlich kalibriert werden.

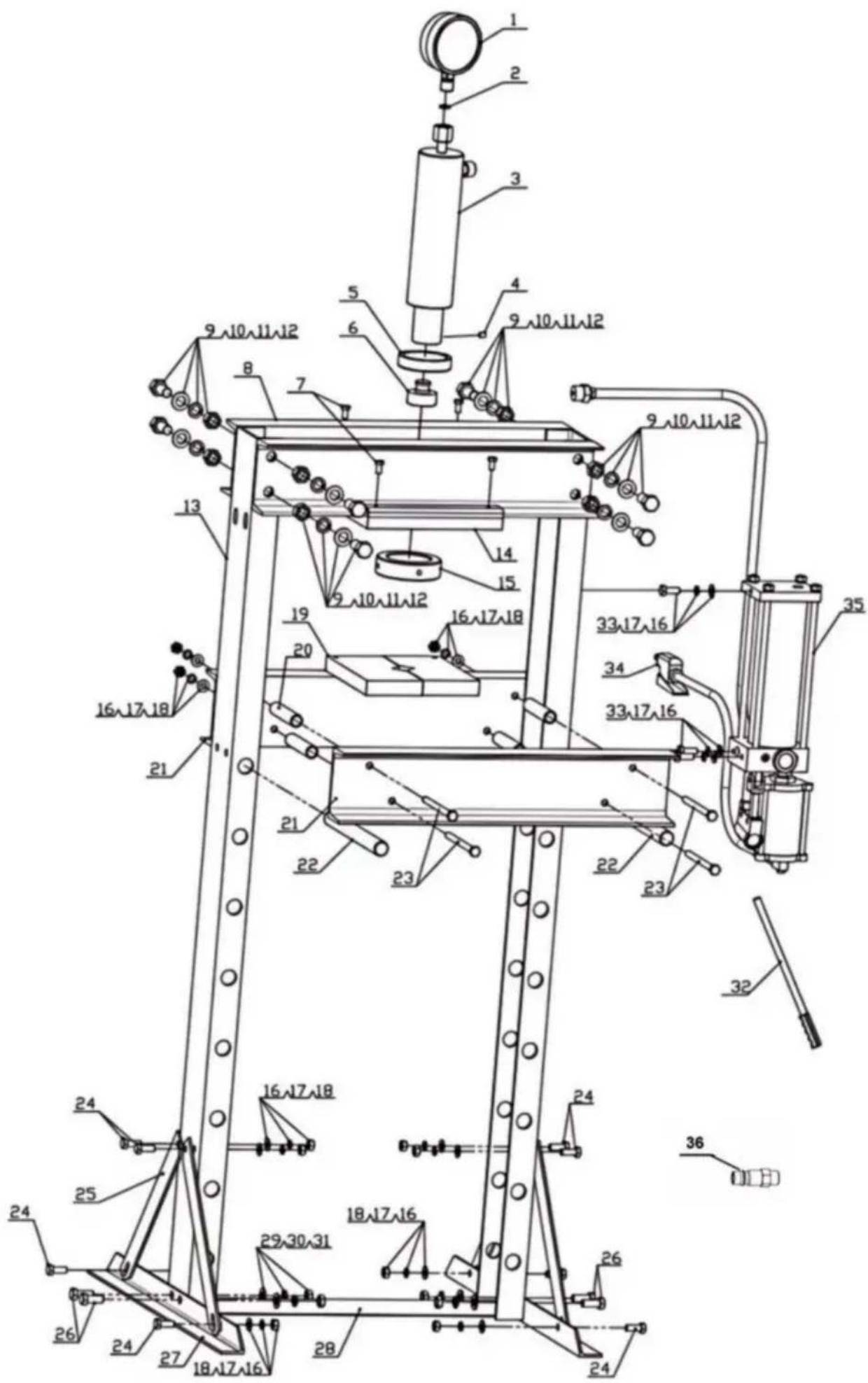

PACKLISTE

NEIN.	BESCHREIBUNG	Menge	No	BESCHREIBUNG	Menge
1	20T Spurweite	1	19	Block	2
2	Nylondichtung	1	20	Werkbankunterstützung Rohr	4
3	Zylinderteil	1	21	Werkbank	2
4	Schraube M8*8	1	22	Splint	2
5	Aufwärtsschleife	1	23	Sechskantschraube M10*130	4
6	Kopf	1	24	Sechskantschraube M10*25	8
7	Sechskantschraube M8*16	4	25	Schräges Ufer	4
8	Boom	2	26	Sechskantschraube M12*30	4
9	Sechskantschraube M16*35	8	27	Winkeleisen	2
10	Unterlegscheibe y16	8	28	Pleuelstangenteile	1
11	Federscheibe y16	8	29	Unterlegscheibe y12	4
12	Sechskantmutter M16	8	30	Federscheibe y12	4
13	Hauptbeitrag	2	31	Sechskantmutter M12	4
14	Geschweißte Zylinderteile Befestigungsplatte	1	32	Handhaben	1
15	Abwärtsschleife	1	33	Sechskantschraube M10*20	3
16	Unterlegscheibe y10	15 34		Luftschlauch	1
17	Federscheibe y10 15 35			Teile für manuelle Luftpumpen	1
18	Sechskantmutter M10	12 36		Einlassanschluss (Eur)	1

Die 1,20-Tonnen-Werkstattpresse wird mit zwei Dornplatten geliefert. Die Dornplatten können verwendet werden einzeln oder wie unten gezeigt mit dem Arbor Lock verbunden.

1. Der Abstand zwischen den beiden Platten ist von 0-5 Zoll erweiterbar. Um den Abstand anzupassen zwischen den beiden Arbor Pates, lösen Sie jede Schraube an der Seite der Platten, stellen Sie die Spalt zwischen den Platten, dann ziehen Sie die Schrauben vor der Verwendung erneut fest.
2. Um die Schürzen auf eine bestimmte Höhe einzustellen, schieben Sie die beiden Stifte durch gegenüberliegende die Justierungslöcher an den Beinen des Pressrahmens und befestigen Sie sie mit den beiden R-Clips.
3. Platzieren Sie die Dornplatte auf der Pressschürze und achten Sie darauf, dass sie mittig auf der Schürze drücken.
4. WARNUNG! Wenn die Dornplatten auf einem Hindernis (z. B. Bolzen, Schutt usw.) ruhen, Es kann zu einer unebenen Basis kommen. Dies kann zu einer ungewöhnlichen Belastung des Arbor führen Platten und möglicherweise ein Bruch und/oder eine Verletzung.
5. Stecken Sie den schmaleren Wagenhebergriff (das Ende mit dem Stift) in den größeren Griff und lassen Sie den Stift im T-Schlitz einrasten.
6. Mit dem geschlitzten Ende des Wagenhebergriffs das Überdruckventil festziehen (im Uhrzeigersinn drehen) des Wagenhebers.
7. Stecken Sie das größere Rohr des Wagenhebergriffs in den Wagenhebergriffanschluss, der sich an der Seite des Wagenhebers befindet.
8. Pumpen Sie den Griff auf und ab, um den Wagenheber auszufahren und die Werkstattpresse zu betätigen.
9. WARNUNG! Sollten Sie einen strukturellen Defekt feststellen, verwenden Sie das Gerät nicht weiter. Setzen Sie die Werkstattpresse sofort außer Betrieb. Lassen Sie das Gerät bei Bedarf von einem qualifizierten Servicetechniker reparieren.
10. Wenn Sie fertig sind, entfernen Sie den Wagenhebergriff vom Wagenhebergriffanschluss und lösen Sie (gegen den Uhrzeigersinn drehen) das Überdruckventil des Wagenhebers.

Entlüftung

1. Entfernen Sie den Öleinfüllstopfen auf der Rückseite des Wagenhebers, um das Öleinfüllloch freizulegen.
2. Öffnen Sie das Entriegelungsventil an der Vorderseite des Wagenhebers (siehe oben). Setzen Sie den Wagenhebergriff in den Pumpenkern ein. Pumpen Sie den Griff langsam, um Luft aus der Öleinfüllöffnung zu drücken.
3. Sobald das Öl aus dem Loch austritt, hören Sie auf zu pumpen. Ersetzen Sie den Öleinfüllstopfen. Schließen Sie das Ablassventil.
4. Überprüfen Sie den Ölstand. Er muss knapp unter dem Öleinfüllloch liegen. Füllen Sie gegebenenfalls hochwertiges Hydrauliköl 15# nach.

WARNUNG!

Nicht überlasten. Überlastung kann dazu führen, dass der Zylinder nicht zurückgesetzt werden kann. Ölleck, Geräteschaden oder Personenschaden können die Folge sein.

1. Betreiben Sie die Werkstattpresse nicht weiter, wenn Sie die Grenzlinie des Ölzylinders sehen. Bitte drücken Sie nicht mehr sofort herunter.
2. Betreiben Sie die Werkstattpresse nicht über die Nennkapazität hinaus.
3. Vermeiden Sie außermittige Belastungen.
4. Halten Sie Hände, Finger und Füße stets von der Jack Plate und dem Pressenstößel fern während des Pressvorgangs.

WARTUNG

1. Achtung: Entlasten Sie die Werkstattpresse immer, bevor Sie Inspektion, Wartung oder Reinigung durchführen.
2. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand der Werkstattpresse. Überprüfen Sie auf strukturelles Versagen, lose, gerissene, verbogene oder beschädigte Teile, Fehlausrichtung oder Blockierung beweglicher Teile und andere Bedingungen, die den sicheren Betrieb beeinträchtigen können. Wenn ungewöhnliche Geräusche oder Vibrationen auftreten, lassen Sie das Problem vor der weiteren Verwendung beheben. Beschädigte Geräte dürfen nicht verwendet werden.
3. Um Rost vorzubeugen, beschichten Sie alle freiliegenden Oberflächen mit einem leichten Öl.
4. Halten Sie den Bereich der Dornplatten und der Pressschürze immer sauber und frei von Öl und anderen Schmiermitteln.
5. Zum Reinigen mit einem sauberen, feuchten Tuch abwischen.
6. Bewahren Sie die Shop Press bei der Lagerung mit einer sauberen Abdeckplane abgedeckt an einem kühlen, trockenen Ort auf.
