INSTRUKCJA OBSŁUGI ZX0901 ITEM 20T Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

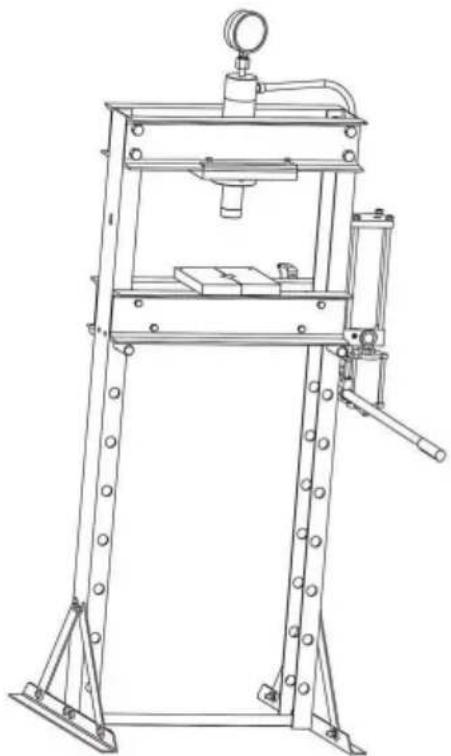

PRASA SKLEPOWA

(SIŁOWNIK HYDRAULICZNY)

MODEL: ZX0901 ELEMENT 20T

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PRASA SKLEPOWA

MODEL: ZX0901 ELEMENT 20T

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: PROSZĘ UWAŻNIE PRZECZYTAĆ TĘ INSTRUKCJĘ. ZWRÓĆ UWAGĘ NA

WYMAGANIA DOTYCZĄCE BEZPIECZEŃSTWA, OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI.

SZCZEGÓLNE OSTRZEŻENIA DOTYCZĄCE PRODUKTU

1. Nie eksploatuj prasy warsztatowej poza jej nominalnym obciążeniem.
2. Ostrzeżenie! Jeśli wykryjesz cokolwiek, co może wskazywać na zbliżające się problemy strukturalne, W przypadku awarii prasy sklepowej należy natychmiast przerwać jej używanie.

3. Nie należy instalować tego sprzętu na powierzchniach asfaltowych, drewnianych, miękkich lub pokrytych kafelkami.
   Upewnij się, że prasa warsztatowa jest solidnie zamocowana na suchym, wolnym od oleju i smaru, płaskim i równym podłożu.
   powierzchnia betonowa, która może utrzymać łączny ciężar sklepu
   Prasa, element obrabiany poddawany prasowaniu oraz wszelkie dodatkowe narzędzia i wyposażenie.
   Nie należy montować prasy warsztatowej na szwach rozprężnych ani na pęknięciach i uszkodzeniach. Beton.

4. Utrzymuj bezpieczne środowisko pracy. Nie używaj Shop Press w pobliżu mokrych

i nie wystawiać na działanie wilgoci. Upewnij się, że jest odpowiednia

otaczającej przestrzeni roboczej. Nie należy pracować w obecności łatwopalnych cieczy, gazów lub pyłów.

1. Przeczytaj i zrozum wszystkie instrukcje i środki ostrożności zawarte w instrukcję producenta przedmiotu obrabianego, jeżeli ma to zastosowanie.

Zawsze stosuj zalecane przez producenta punkty nacisku, min./

maksymalna siła nacisku wymagana dla danego przedmiotu obrabianego.

1. Unikaj obciążení niecentralnych. Jeśli płyta Jack Plate wydaje się niezwykle trudna do naciśnięcia,

natychmiast przerwać działanie. Dostosować obrabiany przedmiot, aby wyeliminować lub zmniejszyć

obciążenie niecentralne. Nie używaj prasy warsztatowej, jeśli obrabiany przedmiot przechyla się lub

blokuje się podczas ruchu w dół zespołu głowicy ciśnieniowej.

1. Przed opuszczeniem płyty podnośnika należy wyjąć tacki na narzędzia, podstawki i wszystkie inne narzędzia.

i wyposażenie z Prasowego Fartucha.

1. Zawsze trzymaj dłonie, palce i stopy z dala od płyty Jack Plate i prasy.

Fartuch podczas procesu prasowania. Upewnij się, że płyty Jack Plate są w dobrym stanie stan przed użyciem.

1. Nigdy nie próbuj usuwać przedmiotu obrabianego, który utknął w ruchomych częściach maszyny.

Prasa sklepowa. Odkręć zawór spustowy i dopiero po zwróceniu podnośnika

Przed próbą usunięcia obrabianego przedmiotu należy ustawić go w pozycji neutralnej.

1. Przedmiot obrabiany musi być cały czas podparty i kontrolowany.

operacja. Użyj stojaka rolkowego (nie ma go w zestawie) z większym przedmiotem obrabianym.

Jeżeli jest to możliwe, należy zabezpieczyć obrabiany przedmiot zaciskami (brak w zestawie).

1. Po nawiązaniu kontaktu głowicy ciśnieniowej z przedmiotem obrabianym należy odsunąć się tak daleko,

jak to możliwe, i kontynuować powolne wywieranie nacisku, aż do

procedura jest zakończona.

1. Nigdy nie pozostawiaj ściśniętego przedmiotu obrabianego bez nadzoru. Gdy przedmiot obrabiany jest

w wyniku kompresji w pracy zgromadził się duży stopień siły

element, który musi być kontrolowany do momentu, aż ciśnienie z zespołu głowicy zostanie

wydany.

1. Przed przystąpieniem do prac serwisowych lub konserwacyjnych należy odciążyć warsztat.

Naciskać.

Ostrzeżenie: Ostrzeżenia, przestrogi i instrukcje omówione w tym dokumencie

instrukcja obsługi nie może obejmować wszystkich możliwych warunków i sytuacji, które mogą

wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność

są to czynniki, których nie można wbudować w ten produkt, lecz które muszą zostać dostarczone przez

operator.

ZAPISZ TE INSTRUKCJE

DANE TECHNICZNE

Maksymalna	odległość robocza	Minimalna odległość robocza	Udar
20T	1030 mm	65 mm	140 mm

Do przodu

Prasa warsztatowa przeznaczona jest do samochodów ciężarowych, maszyn rolniczych, flot i innych zastosowań.

przemysłowe warsztaty naprawcze, w których wykonuje się prasowanie, gięcie, prostowanie i formowanie

wymagane. Typowe zastosowania obejmują instalację i demontaż alternatora i

łożyska pompy wspomagania układu kierowniczego,łożyska osi,łożyska przekładni, uszczelki, przeguby

krzyżakowe i inne. Nie jest przeznaczony do użytku jako stół montażowy ani jako przyrząd

stojak służący do mocowania dużego, finalnego elementu montażowego. W przeciwieństwie do pras

wyposażona w oddzielnie zamontowaną pompę, jednostka napędowa tej prasy nie może

być wyposażony w manometr, dlatego należy monitorować obciążenie

innymi środkami, takimi jak cyfrowy wskaźnik ogniwa wagowego. Niezależnie od wybranego środka, środki pomiaru obciążenia powinny być kalibrowane raz w roku.

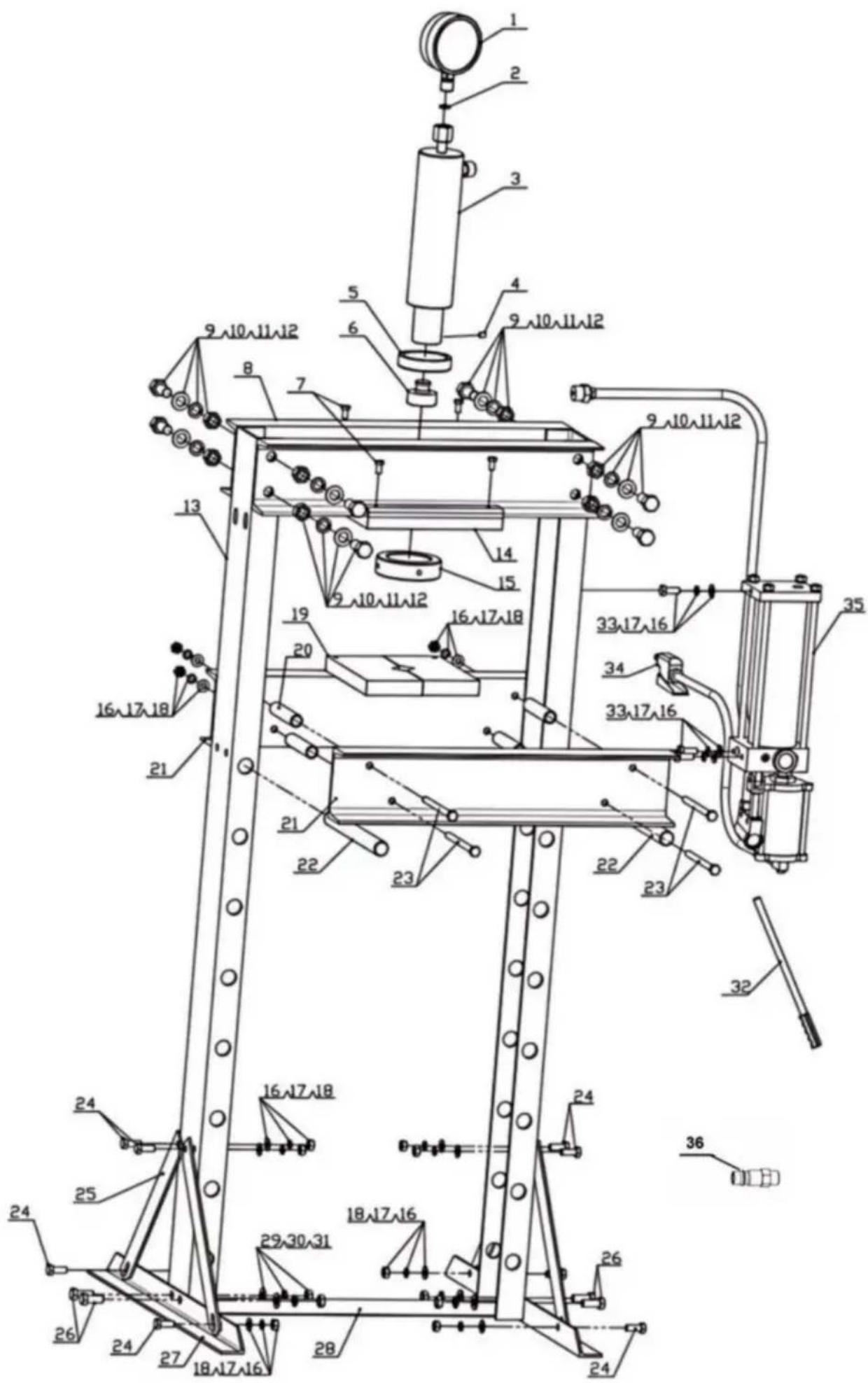

LISTA PAKOWANIA

NIE.	OPIS	ILOŚĆ	NR.	OPIS	ILOŚĆ
1	Skala 20T	1	19	Blok	2
2	Uszczelka nylonowa	1	20	Wsparcie stołu warsztatowego Rura	4
3	Część cylindra	1	21	Stół warsztatowy	2
4	Śruba M8*8	1	22	Kołek zawleczki	2
5	Pętla w góre	1	23	Śruba sześciokątna M10*130	4
6	Głowa	1	24	Śruba sześciokątna M10*25	8
7	Śruba sześciokątna M8*16	4	25	Ukośny brzeg	4
8	Wysięgnik	2	26	Śruba sześciokątna M12*30	4
9	Śruba sześciokątna M16*35	8	27	Kątownik	2
10	Podkładka Φ16	8	28	Części korbowodów	1
11	Podkładka sprężysta Φ16	8	29	Podkładka Φ12	4
12	Nakrętka sześciokątna M16	8	30	Podkładka sprężysta Φ12	4
13	Główny post	2	31	Nakrętka sześciokątna M12	4
14	Spawane części cylindra Płyta mocująca	1	32	Uchwyt	1
15	Pętla w dół	1	33	Śruba sześciokątna M10*20	3
16	Podkładka Φ10	15 34		Rura powietrzna	1
17	Podkładka sprężysta Φ10 15	35		Części do pomp ręcznych pneumatycznych	1
18	Nakrętka sześciokątna M10	12 36		Otwór wlotowy (Eur)	1

Prasa warsztatowa 1,20 tony jest dostarczana z dwiema płytami trzpieniowymi. Płyty trzpieniowe mogą być używane pojedynczo lub połączone, jak pokazano poniżej, za pomocą blokady Arbor Lock.

1. Odstęp między dwiema płytami można rozszerzyć w zakresie od 0 do 5 cali. Aby dostosować przestrzeń pomiędzy dwoma płytami nośnymi poluzuj każdą śrubę po bokach płyt, wyreguluj szczelinę między płytami, a następnie przed użyciem dokręć śruby.
2. Aby ustawić fartuchy na określonej wysokości, przesuń dwa kołki przez przeciwległe otwory regulacyjne na nogach ramy prasy i zamocuj je na miejscu za pomocą dwóch Zaciski R.
3. Umieść płytę trzpienia na fartuchu prasy, upewniając się, że jest wyśrodkowana na Fartuch prasowy.
4. OSTRZEŻENIE! Jeśli płyty Arbor Plates opierają się na przeszkodzie (takiej jak śruba, zanieczyszczenia itp.) może powstać nierówna podstawa. Może to prowadzić do niezwykłego naprężenia w altanie Płyty oraz możliwe złamanie i/lub obrażenia ciała.
5. Włóż węższą rączkę podnośnika (koniec z kołkiem) do większej rączki i wsuń sworzeń w gniazdo „T”.
6. Za pomocą szczelinowego końca uchwytu podnośnika dokręć (obróć zgodnie z ruchem wskazówek zegara) zawór bezpieczeństwa Jacka.
7. Włóż większą rurę uchwytu podnośnika do łącznika uchwytu podnośnika znajdującego się w strona Jacka.
8. pompuj uchwytem w góre i w dół, aby wysunąć podnośnik i uruchomić prasę warsztatową.
9. OSTRZEŻENIE! W przypadku wykrycia jakiegokolwiek rodzaju uszkodzenia konstrukcyjnego należy zaprzestać używania Natychmiast oddaj urządzenie do naprawy. W razie potrzeby oddaj urządzenie do naprawy do wykwalifikowanego serwisu. technik.
10. Po zakończeniu odłącz uchwyt podnośnika od łącznika uchwytu podnośnika i poluzować (obrócić w kierunku przeciwnym do ruchu wskazówek zegara) zawór bezpieczeństwa podnośnika.

Krwawienie

1. Odkręć korek wlewu oleju znajdujący się z tyłu podnośnika, aby odsłonić wlew oleju. Otwór.
2. Otwórz zawór spustowy znajdujący się z przodu podnośnika, powyżej. Włóż podnośnik Włóż uchwyt do rdzenia pompy. Powoli pompuj uchwytem, aby wycisnąć powietrze z otworu wlewu oleju.

3. Gdy tylko olej zacznie wydostawać się z otworu, przerwij pompowanie. Wymień olej Napełnij korek. Zamknij zawór spustowy.

4. Sprawdź poziom oleju. Musi być tuż pod otworem na filtr oleju. W razie potrzeby uzupełnij wysokiej jakości olej hydrauliczny 15#.

OSTRZEŻENIE!

Nie przesadzaj. Przeciążenie może spowodować

Cylinder nie może zostać zresetowany. Wyciek oleju, uszkodzenie sprzętu lub obrażenia ciała.

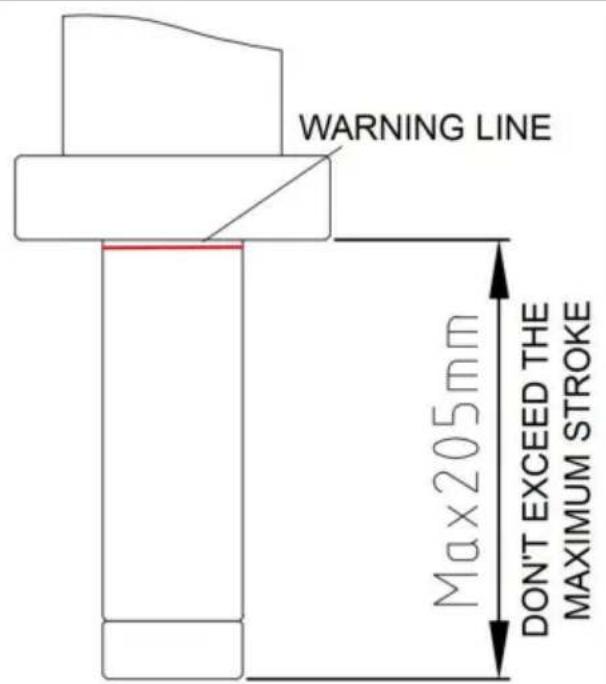

1. Nie używaj prasy sklepowej poza

Udar. Kiedy widzisz linię graniczną

Cylinder olejowy, proszę przestać naciskać Natychmiast w dół.

1. Nie uruchamiaj prasy sklepowej poza

Pojemność znamionowa.

1. Unikaj obciążeń niecentralnych.

2. Zawsze trzymaj dłonie, palce i stopy

Z dala od płyty gniazda i naciśnij

Fartuch w trakcie prasowania.

WARNING LINE Max205mm DON'T EXCEED THE MAXIMUM STROKE

KONSERWACJA

1. Ostrzeżenie: Przed wykonaniem jakichkolwiek prac zawsze należy zwolnić ładunek z prasy warsztatowej. inspekcja, konserwacja lub czyszczenie.

2. Przed każdym użyciem sprawdź ogólny stan prasy sklepowej. Sprawdź, czy awaria konstrukcyjna, luźne, pęknięte, wygięte lub uszkodzone części, nieprawidłowe ustawienie lub wiązanie ruchomych części i wszelkich innych warunków, które mogą mieć wpływ na jego bezpieczne działanie. Jeśli jeśli wystąpi nienormalny hałas lub wibracje, należy usunąć problem przed ponownym użyciem.

Nie używaj uszkodzonego sprzętu.

1. Aby zapobiec rdzewieniu, należy pokryć wszystkie odsłonięte powierzchnie lekkim olejem.

2. Zawsze utrzymuj płyty wrzeciona i obszar fartucha prasy w czystości i bez oleju i inne środki smarne.

3. Aby wyczyścić, przetrzyj czystą, wilgotną szmatką.

4. Podczas przechowywania prasy Shop Press należy ją przykryć czystą tkaniną i przechowywać w chłodnym, suchym miejscu.
