Produkttyp	Elektrische hydraulische Bewehrungsbiegemaschine
Marke	Vevor
Modell	NRB-25
Leistung	1500 W
Nettogewicht	23,65 kg
Bruttogewicht	22,94 kg
Maximaler Stabdurchmesser	25 mm
Minimaler Stabdurchmesser	10 mm
Schnittgeschwindigkeit	≤ 4 Sekunden
Stromversorgung	220-240 V ~ 50 Hz / 120 V ~ 60 Hz
Hydrauliköltyp	ISO VG46 (Viskosität 20, schaumhemmend, verschleißfest)
Maximale Öltemperatur	70 °C (158 °F)
Wartung	Tägliche Reinigung, Kontrolle des Ölstands, Austausch der Kohlebürsten alle 2 Monate oder 200 Betriebsstunden
Sicherheit	Schutzbrille, vor der Wartung vom Netz trennen, nicht in feuchter Umgebung verwenden
Ersatzteile verfügbar	Kohlebürsten, Biegeblöcke, Ölstopfen, Dichtungsscheibe
Garantie	Elektronisches Garantiezertifikat auf www.vevor.com/support
Hersteller	Shanghai Muxin Muye Youxiangongsi, China
Importeur (Australien)	SIHAO PTY LTD, 1 Straße Rokevaastwood, NSW 2122
Importeur (Vereinigte Staaten)	Sanven Technology Ltd, Suite 250, 9166 Anaheim, 60329 Frankfurt am Main

Häufig gestellte Fragen - NRB-25 Vevor

Welches Hydrauliköl verwenden?

Verwenden Sie Hydrauliköl der Klasse ISO VG46 (Viskosität 20) mit schaumhemmenden und verschleißfesten Eigenschaften, z.B. Shell Tellus 46, Mobil DTE-25 oder Esso uni power SQ46.

Wie überprüft und füllt man Öl nach?

Trennen Sie das Gerät vom Netz, entfernen Sie den Ölstopfen nach dem Abkühlen. Der Ölstand sollte am Boden der Stopfenöffnung sein. Fügen Sie bei Bedarf Hydrauliköl hinzu. Entlüften Sie das System, indem Sie das Gerät vorsichtig neigen.

Wann muss das Hydrauliköl gewechselt werden?

Mindestens einmal im Jahr oder früher, wenn das Öl verschmutzt aussieht. Lassen Sie das Öl vollständig ab, füllen Sie neues Öl ein und entlüften Sie. Entsorgen Sie Altöl gemäß den örtlichen Vorschriften.

Wie tauscht man die Kohlebürsten aus?

Trennen Sie das Gerät vom Netz. Schrauben Sie die Kappen der Bürsten ab und entfernen Sie die Bürsten. Ersetzen Sie sie, wenn sie weniger als 6 mm lang sind. Die Bürsten nutzen sich normalerweise nach 200 Betriebsstunden ab.

Warum nimmt die Biegekraft ab?

Mögliche Ursachen: niedriger Ölstand, abgenutzte Kohlebürsten oder zu hohe Öltemperatur (>70°C). Überprüfen Sie den Ölstand, die Bürsten und lassen Sie das Gerät bei Bedarf abkühlen.

Wie stellt man den Biegewinkel ein?

Verwenden Sie den einstellbaren Anschlag (einstellbarer Stopfen). Machen Sie beim ersten Biegen eine Markierung auf der Positionierschraube entsprechend dem gewünschten Winkel. Die folgenden Biegungen mit demselben Winkel sind identisch.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Tragen Sie stets eine Schutzbrille. Halten Sie Besucher fern. Bedienen Sie das Gerät nicht mit nassen Händen oder bei Regen. Trennen Sie das Gerät vor der Reinigung oder Wartung vom Netz.

Wie pflegt man die Biegemaschine täglich?

Reinigen Sie sie täglich mit einer Bürste, um Späne und Schmutz zu entfernen, insbesondere um den Kolben herum. Tragen Sie Handschuhe, um sich vor Metallspänen zu schützen.

Was tun bei kaltem Wetter?

Wärmen Sie das Gerät 30 bis 60 Sekunden lang auf, indem Sie den Auslöser betätigen, um das Öl auf Temperatur zu bringen. Wiederholen Sie dies 15 bis 20 Mal, um eine korrekte Viskosität sicherzustellen.

Wo finde ich technischen Support und Garantie?

Besuchen Sie die Website www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG NRB-25 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

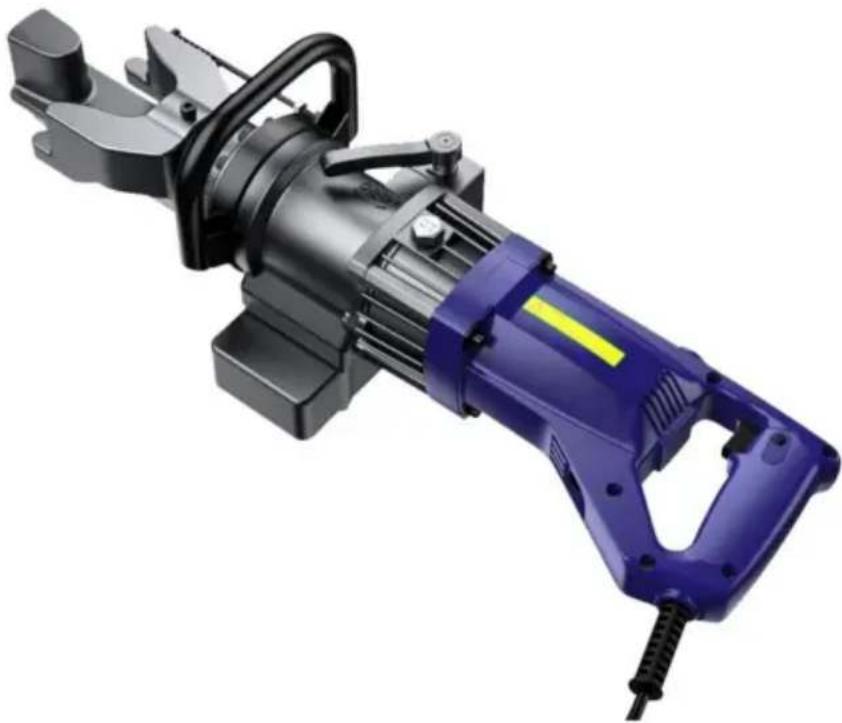

ELEKTRISCHE BEWEHRUNGSSTAHLBIEGEMASCHINE

MODELL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE BEWEHRUNGSSTAHLBIEGEMASCHINE

MODELL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

Verwendung

Verwenden Sie die Bewehrungsbieger NRB-22, NRB-25, RB-16, RN-22, NRB-32 nur zum Biegen von Bewehrungsstäben auf Beton.

Beschränken Sie die Nutzung auf bestimmte Materialien

Verwenden Sie die Maschine nicht zum Biegen von sehr hartem Betonstahl. Der harte Betonstahl kann brechen und außerdem das Werkzeug beschädigen. Versuchen Sie nicht, Bewehrungsstäbe zu biegen, die härter, dicker oder dünner als angegeben sind.

Härter, dicker oder dünner als angegeben

Verwenden Sie einen Augenschutz

Tragen Sie beim Biegen eine Schutzbrille, eine Schutzbrille mit Seitenschutz oder einen Gesichtsschutz.

Sicherheitsbarrieren bereitstellen

Errichten Sie Schutzwände, um Mitarbeiter vor möglichen umherfliegenden Gegenständen zu schützen.

Bringen Sie bei Arbeiten in großen Höhen Schutzgitter unter der Bewehrung an.

Schutz vor Stromschlägen

Um einen möglichen elektrischen Schlag zu vermeiden, fassen Sie den Cutter nicht mit nassen Händen an und benutzen Sie den Cutter nicht bei Regen oder in feuchten Umgebungen. Achten Sie auf Stromleitungen, Stromkreise und andere Gefahren, die berührt werden können, insbesondere solche, die unter der Oberfläche oder auf andere Weise verborgen sind.

Werkzeug abziehen

Trennen Sie den Fräser von der Steckdose, wenn er nicht verwendet wird, und bevor Sie ihn reinigen, einstellen oder warten. Trennen Sie den Stecker nicht von der Steckdose, indem Sie am Kabel ziehen. Überprüfen Sie vor dem Einstecken immer, dass der Schalter auf OFF (AUS) steht.

Vorsicht vor der Umwelt

Benutzen Sie den Cutter nicht in der Nähe von brennbaren Materialien (z. B. Farbe, Verdünner, Erdölprodukte, Klebstoffe).

Verwenden Sie den Cutter nicht in einem möglicherweise beleuchteten Bereich und halten Sie ihn frei von Hindernissen. Der Bediener sollte jederzeit eine freie Sicht auf den Fräser, die Bewehrung und die Umgebung haben.

Tragen Sie angemessene Kleidung

Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck. Binden Sie lange Haare zurück. Es wird empfohlen, einen Schutzhelm und Stiefel mit Gummisohlen zu tragen. Schutzhandschuhe sollten getragen werden; achten Sie besonders darauf, dass die Handschuhe nicht von beweglichen Teilen erfasst werden.

Halten Sie Besucher fern

Halten Sie alle Besucher zu ihrem eigenen Schutz in sicherem Abstand zum Arbeitsbereich, um Verletzungen zu vermeiden und eine Ablenkung des Bedieners zu verhindern.

Pflegen Sie den Fräser sorgfältig

Überprüfen Sie das Schneidewerkzeug vor jedem Einsatz. Fehlerhafte oder lose Schneideblöcke können zu Verletzungen führen. Halten Sie den Griff trocken, sauber und frei von Öl und/oder Fett. Halten Sie Gehäuse und Kolben frei von Schmutz und Eisenspänen. Prüfen Sie, dass keine Schrauben oder Bolzen lose oder fehlen. Befolgen Sie die Anweisungen für die Wartung. Überprüfen Sie Schalter, Kabel, Stecker und Verlängerungskabel in regelmäßigen Abständen.

Sorgfältig aufbewahren

Bewahren Sie Bieger und Zubehör bei Nichtgebrauch an einem trockenen Ort auf, wo sie für Unbefugte nicht zugänglich sind.

PARAMETERLISTE

	NRB-22 NRB-25 RB-16Modell			RN-22 NRB-32
Leistung (W)	1500	1500	1000 1500		2000
GW (kg)	21.38		11,73 33,6	2022,94
NW (kg)	22.2	23,65	12.23	20,8	34,6
Schneidgeschwindigkeit	ÿ4 sÿ5 s	ÿ4 s	ÿ4 s	ÿ4 s
Max. Bewehrungsstahl 22ÿmm 25ÿmm 16ÿmm			20ÿmm 32ÿmm
Mindestbewehrung	12 mm 10	mm 6 mm		6 mm 20	mm

Hinweis: Es gibt zwei Versionen der Spannung des oben genannten Produktmodells, nämlich

AC220-240V 50Hz und 120V 60Hz, siehe Typenschild

Informationen zum Produkt.

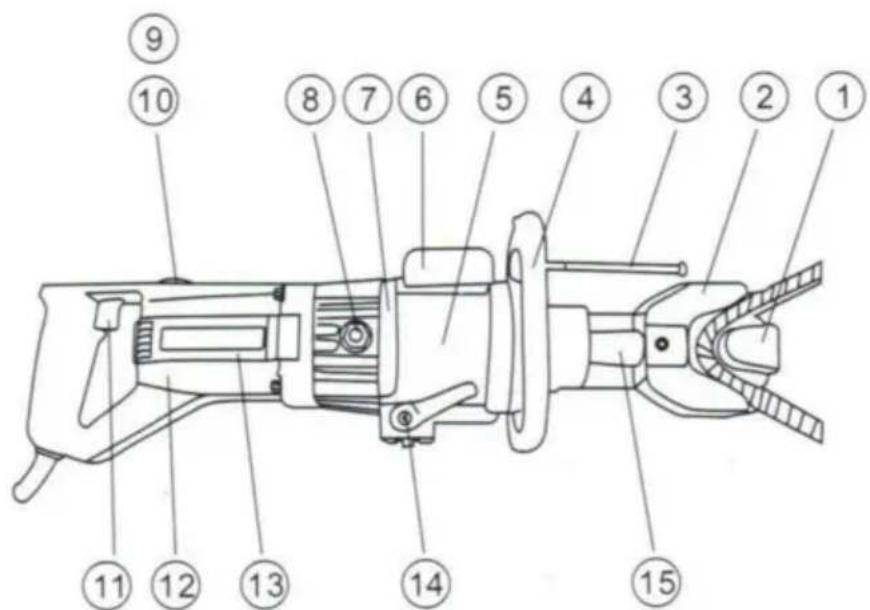

TEILE UND SPEZIFIKATIONEN

NEIN.		NEIN.TEILENAMTEEILENAME
1	Kopf	9	Kohlebürstenhalter
2	Biegeblöcke	10	Kohlebürste
3	Einstellbarer Stopper	11	Schalten
4	Seitlicher Tragegriff (abnehmbar)	12	Plastick-Haus
5	Zylinder	13	Motor
6	Ölkasten	14	Schalten
7	Pumpengehäuse	15	Biegekolben
8	Ölablassschraube

ANWEISUNGEN

Achtung: Weist auf eine Gefahr hin, die zu leichten Verletzungen und/oder Produktschäden führen kann.

Vorsicht: Weist auf eine Gefahr hin, die zu einer Beschädigung des Produkts führt.

Vorsicht: Weist auf eine Gefahr hin, die zu einer Beschädigung des Produkts führt.

Ölstand prüfen.

1. Überprüfen Sie den Zustand der Biegeblöcke und den festen Sitz der Biegeblockschrauben.
2. Überprüfen Sie den Zustand der Biegeblöcke und den festen Sitz der Biegeblockschrauben.
3. ACHTUNG: Bei zu hoher Spannung brennt der Motor durch. Bei zu niedriger Spannung wird nur wenig oder nicht genügend Strom erzeugt. Verwenden Sie niemals Gleichstrom.

ACHTUNG: Bei zu hoher Spannung brennt der Motor durch. Bei zu hoher Spannung

Es wird nur wenig oder nicht genügend Strom erzeugt. Verwenden Sie niemals Gleichstrom.

1. Überprüfen Sie, ob die Stromversorgung ordnungsgemäß geerdet ist.

ACHTUNG: Bei fehlender Erdung der Stromversorgung besteht die Gefahr eines elektrischen Schlags für den Bediener.

1. Überprüfen Sie, ob das Kabel unbeschädigt und der Stecker nicht locker ist.

Wenn Sie ein Verlängerungskabel verwenden, achten Sie darauf, dass es unbeschädigt ist und die richtige Dicke für die Länge hat. Siehe Tabelle unten.

Kabellänge	110/115 V	230 V
	Kabelgröße (AWG)	Nenndurchmesser
Bis zu 10 m (33 Fuß)	16	1,0 mm2
Bis zu 15 m (50 Fuß)	14	1,25 mm2
Bis zu 30 m (100 Fuß)	10	1,5 mm2

1. Stellen Sie vor dem Einstecken sicher, dass die Schaltersperre ausgeschaltet ist.

Aufwärmen

Bei kaltem Wetter das Gerät 30 bis 60 Sekunden lang aufwärmen, damit das Hydrauliköl die richtige Viskosität erreicht. Drücken Sie den Abzugsschalter, um den Kolben auszufahren, und lassen Sie ihn los, wenn der volle Hub erreicht ist. Wiederholen Sie den Vorgang 15 bis 20 Mal.

Stoppereinstellung

Die einstellbare Stopperfunktion hält den Bewehrungsstahl in der gewünschten Position. Beim ersten Biegen können Sie an der Stellschraube eine Markierung entsprechend dem Biegewinkel anbringen, sodass Sie beim nächsten Mal den gleichen Winkel biegen können.

ACHTUNG

1. Decken Sie die Lüftungsschlitze nicht ab.

ACHTUNG: Bei abgedeckten Lüftungsschlitzen überhitzt der Motor und kann durchbrennen.

1. Wenn die Temperatur des Hydrauliköls 70 °C (158 °F) überschreitet, sinkt die Leistung. Lassen Sie das Gerät abkühlen, bevor Sie den Betrieb wieder aufnehmen. (Seien Sie besonders vorsichtig im Sommer, wenn sich das Aluminiumpumpengehäuse schneller erwärmt.) 3. Wenn ein Leistungsabfall beobachtet wird und der Motor ungewöhnlich heiß ist, überprüfen Sie die Kohlebürsten.
2. Ziehen Sie das Ventil (Teil Nr. 14), damit der Biegekolben nach jeder Biegung vollständig zurückfährt.

WARTUNG

REINIGUNG

Reinigen Sie den Bieger täglich, vorzugsweise unmittelbar nach dem Gebrauch.

ACHTUNG: Tragen Sie Handschuhe, um Ihre Hände vor Metallsplittern zu schützen. Verwenden Sie eine Luftpistole: Durch das Abblasen mit Luft können Metallspäne und/oder Staub in die Augen und Atemwege gelangen.

1. Einheit trennen.
2. Wischen oder bürsten Sie allen Schmutz und alle Metallspäne ab. Achten Sie dabei besonders auf die untere Hälfte des Kolbens, wo sich Schmutz leichter ansammelt.

Ölstandskontrolle

Da die Biegemaschine hydraulisch betrieben wird, muss der Ölstand in häufigen Abständen kontrolliert werden, vorzugsweise täglich. Wenn der Ölstand nicht auf dem richtigen Niveau ist, führt das zu einem Druckabfall und einem Verlust der Biegekraft.

Achtung: Hydrauliköl ist leicht entflammbar. Von Funken und offenem Feuer fernhalten. Nicht rauchen.

Achtung: Hydrauliköl kann Augen- und Hautentzündungen verursachen.

Bei Einnahme verursacht es Durchfall und Erbrechen.

Bei Augenkontakt mindestens 15 Minuten mit klarem Wasser ausspülen und einen Arzt aufsuchen. Bei Hautkontakt gründlich mit Seife und Wasser waschen.

Bei Verschlucken sofort einen Arzt aufsuchen. Nicht absichtlich Erbrechen herbeiführen.

1. Das Öl sollte warm, aber nicht heiß sein. Wenn es kalt ist, wärmen Sie das Gerät auf.
2. Stopper einstellen und drei oder vier Schnitte machen, wobei genau zu beachten ist, an welcher Stelle die Bewehrungsstäbe tatsächlich brechen.
3. Ein kurzes Stück Bewehrungsstahl einklemmen und kurz vor dem Abbrechen anhalten. Gerät von der Stromquelle trennen.
4. Wenn die teilweise abgetrennte Bewehrungsstange an Ort und Stelle ist, drehen Sie die Einheit um, so dass der Ölstopfen oben ist. (Wenn das Gerät heiß ist, abkühlen lassen.) 5. Ölablassschraube und Dichtungsscheibe (Packung) entfernen.

Achtung: Entfernen Sie niemals den Ölstopfen, wenn das Gerät heiß ist, da sonst Öl herausspritzt. 6.

Überprüfen Sie, ob der Ölstand mit der Unterseite des Stopfenlochs übereinstimmt. (Das Pumpengehäuse ist also voll.) Wenn der Ölstand zu niedrig ist, füllen Sie 20er Hydrauliköl mit

Antischaum- und Antiabrieb-Eigenschaften. (ISO-Viskositätsklasse VG46. Z. B.

Shell-Öl Tellus 46, Mobil-Öl DTE-25 ODER Esso Uni Power SQ46.)

1. Nach dem Auffüllen die Luft aus dem System absaugen. Den Fräser vorsichtig in Längsrichtung kippen und wieder in eine waagerechte Position bringen. Erneut auffüllen und in die entgegengesetzte Richtung kippen.

Diesen Vorgang wiederholen, bis die gesamte Luft abgesaugt ist.

ACHTUNG: Der Bieger funktioniert nicht richtig, wenn das Öl Luftblasen enthält.

1. Dichtungsscheibe (Packung) und Stopfen ersetzen. Fräser an Stromquelle anschließen und komplett mit Bewehrungsstahl ausstatten.

Ölwechsel

Das Hydrauliköl sollte mindestens einmal jährlich gewechselt werden, bei Bedarf auch früher, wenn es schmutzig aussieht.

1. Trennen Sie das Gerät von der Stromquelle. Entfernen Sie den Ölstopfen und die Dichtung.

Öl in einen geeigneten Behälter ablassen. Wenn das Öl nicht mehr austritt,

ablassen, Einheit nach hinten kippen, damit das im Kolbengehäuse eingeschlossene Öl ablaufen kann. Wenn das Gehäuse leer ist, kippen Sie die Einheit in die entgegengesetzte Richtung, um die Rückstände im Pumpengehäuse zu entfernen.

1. Füllen Sie das Gerät langsam mit frischem Öl, wobei sich das Ablassloch oben befindet. Setzen Sie den Stopfen wieder ein.

Und leicht festziehen. Gerät an Stromquelle anschließen und Kolben zwei

oder dreimal. Einheit ausstecken und Ölablassschraube entfernen. Ölstand auffüllen und ersetzen

Stecker.

1. Befolgen Sie abschließend die Schritte zur Überprüfung des Ölstands. (Schritte 2 bis 8.)

Hinweis: Hydrauliköl gemäß den örtlichen Vorschriften entsorgen. Nicht

ins Meer, in Flüsse, Seen oder Abwasserkanäle gießen.

Schraubenanzugskraft

Überprüfen Sie einmal wöchentlich oder nach jeweils 500 Schnitten den festen Sitz aller Schrauben, insbesondere der Schrauben, die das Gehäuse am Zylinder befestigen. Lose Schrauben führen zu einem Leistungsverlust.

Kohlebürsten

Überprüfen Sie die beiden Kohlebürsten mindestens alle zwei Monate. (Die normale

Lebensdauer der Bürste beträgt 200 Stunden.)

Vorsicht: Abgenutzte Bürsten führen zu Leistungsverlust, führen zum Heißlaufen des Motors

und den Kommutator des Ankers irreparabel beschädigen.

1. Einheit trennen
2. Beide Bürstenkappen abschrauben und Kohlebürsten herausziehen.
3. Ersetzen Sie die Bürsten, wenn sie weniger als 6 cm lang sind.
