HR20-T17W - Chauffage THOMSON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de chauffage	Chauffage électrique
Puissance	2000 W
Dimensions	600 x 400 x 100 mm
Poids	5 kg
Thermostat	Thermostat réglable
Mode de fonctionnement	Chauffage par convection
Utilisation	Idéal pour les pièces de vie et les bureaux
Maintenance	Nettoyage régulier de la grille et des filtres
Sécurité	Protection contre la surchauffe et le basculement
Garantie	2 ans

FOIRE AUX QUESTIONS - HR20-T17W THOMSON

Comment régler la température sur le THOMSON HR20-T17W ?

Pour régler la température, utilisez le bouton de contrôle situé sur le panneau avant. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Pourquoi mon chauffage ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Le THOMSON HR20-T17W émet un bruit étrange, que faire ?

Un léger bruit peut être normal lors de l'allumage ou de l'extinction de l'appareil. Si le bruit persiste, vérifiez que l'appareil est sur une surface stable et qu'aucun objet n'entrave son fonctionnement.

Comment nettoyer le THOMSON HR20-T17W ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne jamais utiliser de produits abrasifs ou de solvants.

Quel est le temps de chauffe de ce modèle ?

Le THOMSON HR20-T17W chauffe rapidement. Vous pouvez vous attendre à une montée en température dans les 10 à 15 minutes, selon les conditions ambiantes.

Puis-je utiliser le THOMSON HR20-T17W dans une salle de bain ?

Il est recommandé de ne pas utiliser cet appareil dans des zones humides comme les salles de bain, sauf si il est spécifiquement conçu pour un usage en milieu humide.

Comment savoir si le chauffage a atteint la température souhaitée ?

Lorsque le chauffage atteint la température réglée, le témoin lumineux s'éteindra, indiquant que l'appareil est en mode de maintien de température.

Que faire si le chauffage ne chauffe pas ?

Assurez-vous que le thermostat est réglé correctement et que l'appareil est allumé. Si le problème persiste, vérifiez la prise électrique ou contactez le service client.

Y a-t-il une fonction de sécurité intégrée ?

Oui, le THOMSON HR20-T17W est équipé d'un système de sécurité qui éteint automatiquement l'appareil en cas de surchauffe.

MODE D'EMPLOI HR20-T17W THOMSON

Modèles : HR10-T17W, HR15-T17W, HR20-T17W

Traduction de la version originale du manuel d'instructions

1. CONSIGNES DE SECURITE 3
2. INSTALLATION 5

2.1. FIXATIONS 5
2.2. INSTALLATION DANS LA SALLE DE BAIN 6
2.3.RACCORDEMENT ELECTRIQUE 6

1. UTILISATION 7

3.1.Ecran LCD 7
3.2.Panneau de contrôle 8

1. FONCTIONNEMENT 9

4.1. Reglage de la températe : 9
4.2. Sélection du mode de fonctionnement 9
4.3. Menu de réglage 12
4.4. Reglage de l'heure 12
4.5. Réglage de Programme Personnelisé 12
4.6. Reglage de I'etalonnage de la tempereature 13
4.7.Modification du reglage du point de consigne en ECO 13
4.8. Fonction de détention d'ouverture de fenêtres 14
4.9.lcone de chauffage 14

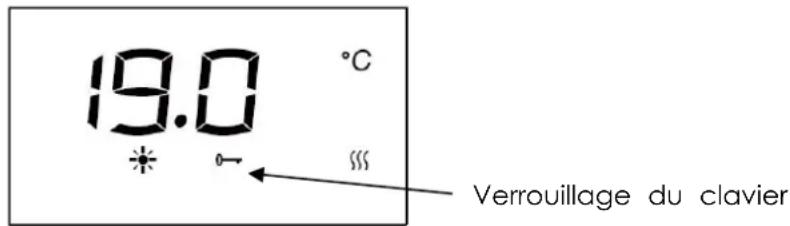

4.10. Verrouillage du clavier 14
4.11. Indicateur comportementalenergétique 15
4.12. Fonction d-extinction automatique de I'ecran 16

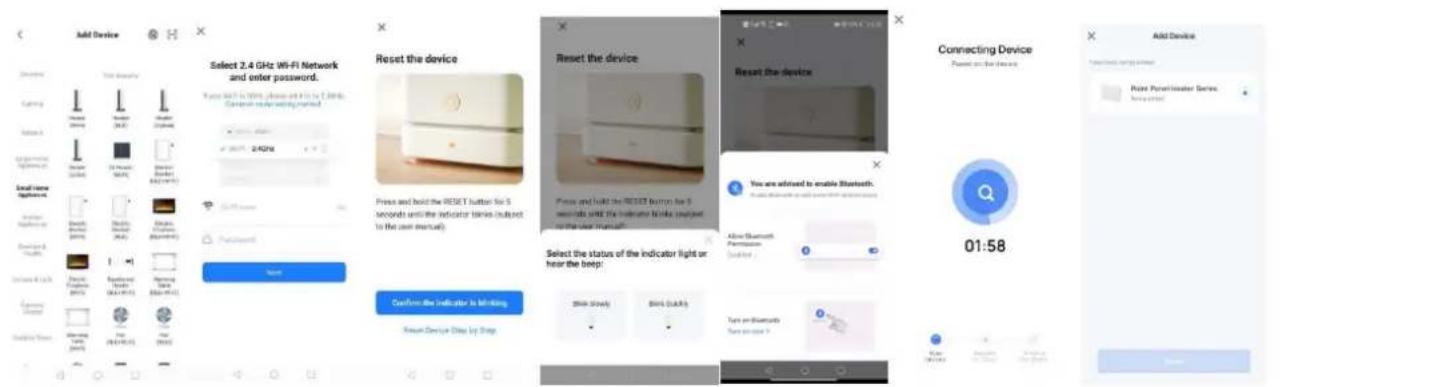

4.13. Connecter le WiFi par TuyaSmart 16
4.14. Connecter le WiFi par Smart Life 18
4.15. Fonction de consommation d'électricité 20

1. EN CAS DE PROBLEMES 21

5.1.Dépannage 21
5.2. Réinitialisation aux paramètres d'usine 22
5.3. En cas de panne de courant 22
5.4. Remplacement du thermostat 23

6.CARACTERISTIQUES TECHNIQUES 23
7.MAINTENANCE 26
8. RECYCLAGE (ÉLIMINATION DU PRODUIT EN FIN DE VIE) 27

1. CONSIGNES DE SECURITE

AVERTISSEMENTS

• Un moyen de déconnexion doit être incorpore dans le câblage de fixation en fonction des règles de câblage.
• Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.

• AVERISSEMENTS : Afin d'éviter une surchauffe, ne pas couvrir l'appareil de chauffage.

• L'appareil ne doit pas être placé juste en-dessous d'une prise de courant.

• L'appareil ne doit pas être exposé à deségouttements d'eau ou des éclaboussures.
• L'appareil ne doit pas être utilisé dans les volumes 0 ou 1 de la salle c bain (voir le paragraphe installation la salle de bain).
• L'appareil ne doit pas etre utiliser a l'extérieur.
• L'appareil ne doit pas être démontré pour éviter tout risque de chocolélectrique.
• L'appareil est uniquement destiné à un usage domestique.
• N'exercez pas de pression sur la face avant de l'appareil, ni sur les côt ou sur le dessus.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Éloignez de l'appareil les enfants en bas âge et les personnes aux capacités physiques, mentales ou sensorielles diminuées. L'appareil ne doit pas être utilisé par ces personnes.
• Placez l'appareil à une distance minimale de sécurité d'un mètre de to matériel inflammable (rideaux, meubles, ...).
• N'installez pas l'appareil à proximé d'une gazinière, d'un four à gaz, de l'flammes ou de liquides inflammables.
• Nettoyez l'appareil avec un chiffon légèrement humidifié après avoir

coupé le disjoncteur qui alimente l'appareil.

• N'utilise pas de solvants chimiques ou de produits abrasifs pour nettoyer la surface de l'appareil au risque de la rayer, de l'endommager ou même de la déformer.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.

• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler nettoyer l'appareil, et ni réaliser l'entretien.

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

• L'appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissant pas été touchés par une personne dans la baignoire ou la douche.
• L'appareil doit être alimenté par l'intérimédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA.
• Ce produit a la conformité européen CE en étant conforme aux normes EN60335-1, EN60335-2-30 et à la directive 2014/30/EU la limitation des perturbations radioélectriques.
• En ce qui concerne les informations détaillées sur la méthode de fixation et l'installation de l'appareil de chauffage destiné à être fixé par des vis ou autres moyens, référez-vous dans la section « INSTALLATION »
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doit pas être effectuels pc

des enfants sans surveillance.

2. INSTALLATION

RECOMMANDATIONS IMPORTANTES À LIRE AVANT L'INSTALLATION

• Ne pas placer l'appareil juste en-dessous d'une prise de courant.
• Ne pas placer l'appareil dans une piece humide ou à proximé d'un point d'eau.
• Ne pas utiliser l'appareil à l'extérieur.
• Ne pas installer l'appareil dans un courant d'air susceptible de perturber sa régulation.
• Ne pas placer l'appareil à proximé d'obstacles limitant la circulation de l'air autour.
• Fixer verticallyment l'appareil au mur tel que décrit ci-dessous.
• Choiser des vis et chevilles adaptations aux matériaux du mur et au poids de l'appareil.

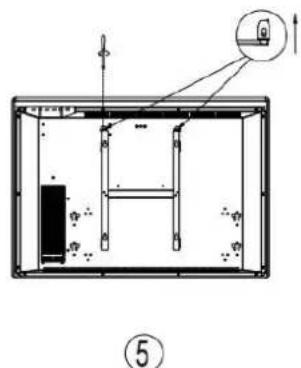

2.1. FIXATIONS

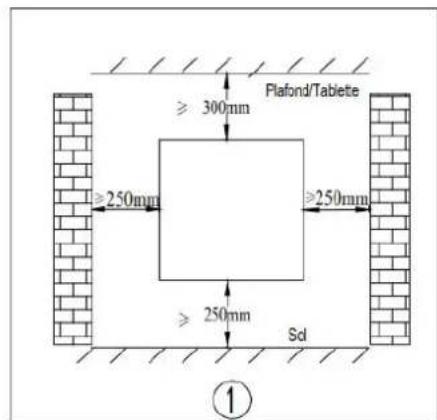

1) Choisissez un emplacement adequat pour le chauffage. (Fig 1)
2) Demontez le support mural en desserrant la vis (ne pas dévisser, desserrer

seulment) et tirer sur le plaques metalliques sortant des trous. Sortez le support en tirant vers le bas. (Fig 2)

3) Vérifie que le support est parfaitement horizontal avec un niveau à bulle, puis marquez l'emplacement des 4 trous de fixation sur le mur. Percez les 4 trous dans le mur en utilisant une mèche adaptée au diamètre des chevilles. Insérez les chevilles dans les trous, puis vissez solidement le support de fixation murale sur le mur. (Fig 3)
4) Placez le chauffage contre son support de fixation murale (Fig 4):

A: Alignez le chauffage sur 4 crochets.
B: Tirez l'appareil vers le bas.
5) Poussez les plaques métalliques dans les trous et fixez les vis pour verrouiller le support de montage mural. (Fig 5)

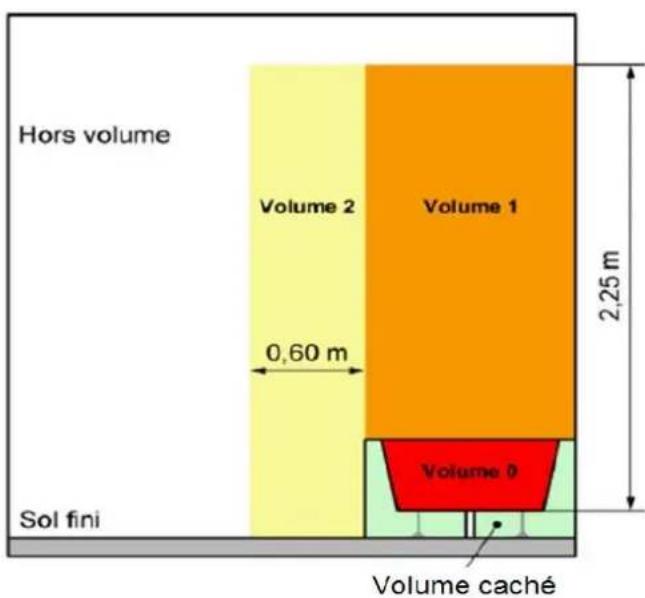

2.2. INSTALLATION DANS LA SALLE DE BAIN

Avertissement : Cet apparéil peut être installé hors volume et dans le volume 2 conformément aux exigences de la norme française d'installation électrique NF C 15-100.

Note : Le schéma ci-dessous est donné uniquement à titre d'exemple. Nous vous suggerons de contacter un électricien professionnel pour toute aide.

2.3. RACCORDEMENT ÉLECTRIQUE

ATTENTION : avant toute intervention, coupez l'électricité au disjoncteur principal.

• L'installation doit être réalisée dans les règles de l'art et être conforme aux normes en vigueur dans le pays (NF C15-100 en France).

• L'appareil doit être raccordé dans un boîtier mural normalisé placé à 25 cm au moins du sol.

• L'appareil ne doit pas etre raccordé sur une prise murale avec une fich secteur.
• Pour des locaux recevant une baignoire ou une douche et des prises de courant inférieur ou égal à 32 A le circuit correspondant doit être protégé par un dispositif à courant différentiel-résiduel (DDR) inférieur ou égal à 30mA
• L'appareil ne doit pas etre raccordé au fil de terre (fil jaune et vert).

RACCORDEMENT ÉLECTRIQUE

• Fil bleu ou gris clair connecté à Neutre (230V)
• Fil marron ou rouge connecté à Phase (230V)
• Fil noir connecté à Fil pilote. Fonction optionnelle à utiliser uniquement é cas de commande par un boîtier pilote (Ne pas le connecter à la terre
• En l'absence de fil pilote, isolez le bout dénudé du fil noir pour éviter le contact électrique avec les autres fils ou la terre.

3. UTILISATION

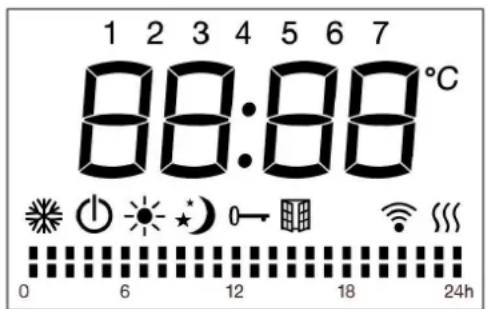

3.1. Écran LCD

Fonctions des icones sur l'écran LCD :

Symbole	Fonction
◇	Mode Veille (l'appareil n'est pas en fonctionnement, mais il est allumé.)
※	Mode Hors-gel (l'appareil maintain une température de 7°C environ.)
☆	Mode Confort (réglage de la température désirée.)
·	Mode ECO: L'appareil maintain une température 3°C (par défaut) inférieure la température du mode Confort, vous pouvez changer le point consigné à 2°C ou 4°C.
P	Mode pilote (programmes quotidiens par programmeur fil pilot
	Fonction de détention d'ouverture de fenêtres
	Verrouillage du clavier
	Wifi
	Indicateur de chauffage ( quand l'appareil chauffe, cette icône s'affiche. Elle disparaît quand la température détectée a atteint température réglée.)
°C	Température (degrés Celsius)
Réglage du programme hebdomadaire
	Mode Confort actif
	Mode ECO actif

3.2. Panneau de contrôle

Symbole	Fonction
Veille	Veille
Bouton de validation ou Sélectionnez parmi les modes suivants : Mode Confort Mode ECO Mode Hors-gel P1/P2/P3/PRG (Programme personnelisé)/Mode fil pilote	Bouton de validation ou Sélectionnez parmi les modes suivants : Mode Confort Mode ECO Mode Hors-gel P1/P2/P3/PRG (Programme personnelisé)/Mode fil pilote
	P
®	Fonction de détention d'ouverture de fenêtres
M	Entrez dans le menu de réglage pour régler le tempo- personnaliser le Mode Programme (Pr), étabonnner la température ou modifier le point de consigne ECO
Touches ⊕ ⊙	Moduler l'heure, le jour de la semaine, la températur Choisir entre le mode comfort ou le mode ECO pencil les réglages de programme personnelisé. Régler la température de°C7à 32°C (cela augmente/diminue de 0.6 à chaque appui.)

4. FONCTIONNEMENT

Lors de la première mise sous tension, veuillez configurer l'heure comme demanded par le système pour utiliser correctement les modes P1/P2/P3/PRG. La méthode de réglage de l'heure est détaillée au point « Réglage du temps » ci-dessous. Sinon, en l'absence d'opération pendant 10 secondes, l'heure d'usine par défaut (Lundi 12:00) sera automatiquement confirmée.

Lors de la première mise sous tension, l'appareil s'initialise automatiquement en mode Confort avec une température de 19^ par défaut.

En cas de coupure de courant, après le return de l'alimentation, le radiateur reprendr son fonctionnement selon le même mode et la même température régée avant la coupure.

4.1. Réglage de la température :

Au mode Confort ou ECO (mode Hors-gel exclu), la température est ajustable.

Appuyez « + » ou « - » pourCHOIR la tempeature desirede entre 7^ et 32^ au mode Confort, 0.5^ a la fois.La differencé de température par défaut entre Mode ECO et Mode Confort est 3^ ,aussi l'intervalle de température par défaut du mode ECO est entre 4^ et 29^ .Appuyez les autres boutons a part « + » ou « - » pour confirmer le paramétrage, sinon le dispositif procedera à une sauvegarde automatique pendant les 5 secondes qui suivent.Lorsque la température de la piece est supérieure à la température selectionnée,le chauffage arrêté de chauffer.

4.2. Sélection du mode de fonctionnement

Appuyez brievement sur pour selectionner parmi les modes suivants :

Mode Confort/Mode ECO/Mode Hors-gel/P1/P2/P3/PRG (Programme

personnalisé)/Mode fil pilote P. ÀpRES 5 secondes de clignotement, l'écran affichera la température régée excepté le mode P.

Mode CONFORT s'allumera et l'écran affichera la température régée. Vous pouvez appuyer brievement sur « + » ou « - » pour régler la température.

Mode ECO s'allumera et l'écran affichera la température régée. Vous pouvez appuyer brievement sur « + » ou « - » pour régler la température.

Mode HORS-GEL s'allume et l'appareil maintiendra une température d'environ 7^

Modes P1/P2/P3 : les programmes par défaut sont listedes ci-dessous.

3 Programmes prédéfinis (P1/P2/P3)

PROGRAMME P1	HEURES	MODE
DU LUNDI AU VENDREDI	0:00-6:00	ECO
	6:00-9:00	CONFORT
	9:00-16:00	ECO
	16:00-23:00	CONFORT
	23:00-0:00	ECO
SAMEDI ET DIMANCHE	0:00-7:00	ECO
	7:00-23:00	CONFORT
	23:00-0:00	ECO

PROGRAMME P2	HEURES	MODE
DU LUNDI AU DIMANCHE	0:00-7:00	ECO
	7:00-23:00	CONFORT
	23:00-0:00	ECO

PROGRAMME P3	HEURES	MODE
DU LUNDI AU VENDREDI	0:00-6:00	ECO
	6:00-9:00	CONFORT
	9:00-13:00	ECO
	13:00-23:00	CONFORT
	23:00-0:00	ECO
SAMEDI ET DIMANCHE	0:00-7:00	ECO
	7:00-23:00	CONFORT
	23:00-0:00	ECO

Les plagesHoraires des programmes P1/P2/P3 sont fixes (non modifiables),seule la température de consigne est régliable.

Le mode Eco maintain une température inférieure de 3^ par défaut au mode Confort.

Pour personneliser l'écart de température entre Confort/ECO, veuillez vous reférer à la section « 4.5 Réglage du Programme Personnelisé » Si vous souhaitez définir des créèaux horaires spécifique, utilisez le programme personnelisé PRG.

Mode PRG

Mode PRG est un programme personnelé hebdomadaire gratuite.
Lorsque le mode PRG est sélectionné, l'icone « « » sallume sur l'écran, et la valeur de température actuelle est affichée au centre.

Le mode PRG est configuré par défaut pour fonctionner 24 heures sur 24 en mode Confort (température de comport prédéfinie). Pendant le fonctionnement du mode PRG, l'écran affiche l'icone correspondant au mode en cours mode Confort et mode ECO.

Mode fil pilot P :

Dans le mode fil pilote P, le chauffage est contrôle par une minuterie externe. Lorsque le programme externe est reglé sur un autre mode, l'écran affichera l'icone du mode correspondant comme suit :

Réglage du mode commande du pil	Icône affichée
Mode Confort	P-
Mode Confort -1°C-1	P-1
Mode Confort -2°C-2	P-2
Mode ECO	P-
Mode Hors-gel	P-
Mode Veille	P

4.3. Menu de réglage

Appuyez sur pour entrer ou quitter le menu de réglage.

Le menu de réglage peut être utilisé pour afficher la liste des fonctions de l'appareil :
td : réglage de l'heure

Pr : programme personnelé hebdomadaire

C:étalonnage de la température

EC : réglage du différentiel de température en mode ECO

Appuyez sur « + » pour défilier les options « td », « Pr», « C», « Ec » dans le sens hora et sur « - » pour revenir en arrête (sens inverse). L'icone selectionnée clignotera.

4.4. Réglage de l'heure

Après être entrez dans le menu de réglage en appuyant sur M, appuyez sur « + » ou « + » pour selectionner « td », et appuyez brièvement « sur « » pour acceder à

l'interface de réglage de l'heure.

Appuyez sur « + » / « - » pour régler l'heure (choisissez de 00 à 23). Appuyez ensuite « pour confirmer l'heure et entraîr dans le réglage des minutes 00-59.

Appuyez sur « + » / « - » pour régler les minutes (choisissez de 00 à 59). Appuyez ensuite sur « é » pour confirmer les minutes et entraîr dans le réglage du jour de la semaine 1-7.

Appuyez sur « + » / « - » pour régler le jour de la période,CHOISSEZ DE 1 à 7, (1 = 7 = Dimanche). Appuyez ensuite sur « » pour confirmer, sinon l'appareil

procedera à une sauvegarde automatique pendant les 10 secondes qui suivent et revienda à l'interface opérationnelle.

Vous ne pouvez pas procesder à d'autres reglages avant d'avoir regle le jour et l'

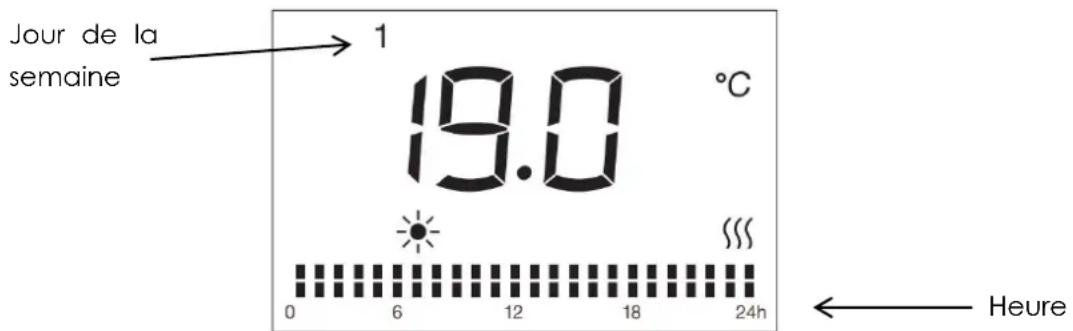

4.5. Réglage de Programme Personnalise

Dans le menu de réglage, appuyez sur « + » ou « - » pour sélectionner « Pr», et appuyez brièvement sur « 空 » pour entraîer dans l'interface de réglage de

programme hebdomadaire PRG (le programme modifiable).

L'icone de réglage par défaut s'allume et le chiffre représentant jour de la semaine « 1 » (1=Lundi) clignote.

• Reglez le jour de la période en utilisant le bouton + (1=LUNDI, 2=MARDI,...
  7=DIMANCHE), puis validatez en appuyant le bouton.

• Appuyez sur « + » pourCHOISIR L'Heure (1-24). Pour chaque heure, il existe 2 modes alternatifs: le mode CONFORT et le mode ECD. L'icone du mode Programme Personnelisé de l'heure clignotera.

• Appuyez sur «

• » pourCHOISIR entre le mode fChenfier mode ECO

• Pour valider le programmeChoisi pour le jour 1 (LUNDI) : appuyez sur le bouton .

• Pour finir le réglage jusqu'au jour 7 (DIMANCHE) : repêtez la même opération plusieurs fois.
• Appuyez sur le bouton M pour confirmer après tous les réglages, sinon le dispositif procéderà à une sauvégarde automatique pendant les 30 secondes qui suivent et revienda à l'interface opérationnelle.

Grêce à ce mode, vous pouvez personneliser vos programmes de chauffe à votre convenance.

4.6. Réglage de l'éthalonnage de la températe

Au menu de réglage, appuyez sur « + » ou « - » pour sélectionner « C », et appuyez brievement sur « é » pour entraîr dans C — interface de réglage de l'étaconnage de température.

« 0 » s'affichera à l'écran par défaut. Appuyez sur « + » / « - » pour régler la température de compensation à moins de ±5°C.

Par exemple, si le réglage de la température de votre radiateur est 24^ , le radiateur arrête dechauffer même si vous thermomètre indique que la température n'est que de 22^ . Dans ce cas,CHOISSEZ LA VALEUR D'étalonnage DE -2^

4.7. Modification du réglage du point de consigne en ECO EC

La différence de température par défaut entre le mode CONFORT et le mode ECO est 3^ , vous pouvez changer le point de consigne à 2^ ou 4^ , 1^ à la fois. Appuyez sur le bouton pour entrer dans l'interface du menu de réglage et appuyez sur +/- pour sélectionner Ec. Appuyez sur le bouton pour entrer dans

l'interface de paramétrage.

Appuyez sur + /- pour régler le point de consigne. Appuyez sur le bouton pour confirmer, sinon l'appareil procédera à une sauvégarde automatique pendant les 5 secondes qui seront et revienda à l'interface opérationnelle.

4.8. Fonction de détéction d'ouverture de fenêtes

Appuyez sur pour acceder au réglage de détction d'ouverture de fenêtres avec « qui clignote. L'écran affichera « on » ou « of». Appuyez sur « + » ou « - » pour sélectionner. Si « on » est sélectionné, la fonction de détction d'ouverture de fenêtres est activée. Lorsque « oF » est sélectionné, la fonction de détction d'ouverture sera désactivée. Appuyez sur « pour enregistrer. Àpres 5 secondes sans manipulation, le radiateur enregistrra également et automatiquement le réglage et revienda au mode de fonctionnement précédent. Le paramètre d'usine par défaut est désactivé.

Lorsque « on » est sélectionné, l'icone « » s'affichera à l'écran. Lorsqu'une diminution de température de 5^ est détectée, l'appareil passe automatiquement en mode HORS-GEL (l'écran affiche 7^ avec « » qui clignote). Lorsqu'une augmentation de plus de 2^ est détectée, il revendra au mode de fonctionnement précédent. Vous pouvez appuyer sur n'importe qu'elle touche pour revenir au mode de fonctionnement précédent.

Remarques : la fonction de détention d'ouverture de fenêtres n'est pas disponible en mode hors-gel. En cas de baisse anormale de la température, l'appareil peut se déclencher, même si les fenêtres sont fermées.

4.9. Icône de chauffage

1. Lorsqu'il est detecté que la température ambiente est inférieure à la température régée et que le radiateur doit commencer à fonctionner, l'icone de chauffagesallume. Si la température ambiente est detectée comme étant supérieure à la température régée, l'icone de chauffage s'éteindra.
2. En etat de veille, l'icone de chauffage ne s'affiche pas.

4.10. Verrouillage du clavier

Activation

Appuyez simultanément sur les boutons « » et « » pendant 5 secondes jusqu'à l'affichage « - - - » .

Composez le code prédéfini [025] :

Selectionnez le premier numero 0 avec « + » / « - » et validez par « »

Selectionnez le deuxième numero 2 avec « + » / « - » et validez par « »

Selectionnez le troisieme numero 5 avec « + » / « - » et validez par « »

L'icone «0» s/allumera confirmant l'activation.

Désactivation

Répétez l'étape d'appuyer simultanément sur les boutons « » « » pendant 5 secondes jusqu'à l'affichage « - - - » pour acceder au mode PINLOCK.

Saisissez à nouveau le code [025] via « + » / « ⊙ » et « « ).

Finalisez avec (e) et l'icône (s)'séteindra.

Remarques :

Le code à 3 chiffres [025] est non modifiable.

Le verrouillage du clavier ne désactive pas le bouton de voir qui reste fonctionnel en mode verrouillé.

Le verrouillage se désactive automatiquement après une coupure de courant. Pour

le réactiver : appuyez simultanément sur « « étre « » pendant 5 secondes et

répétez toutes les étapes d'activation après le rétablissement du courant.

4.11. Indicateur comportemental énergétique

Dans tous les modes de fonctionnement :

1) Réglage de la température <= 19^ , indique l'étiquette verte.
2) Réglage de la température 19^ < T <= 24^ , indique l'étiquette orange.
3) Réglage de la température >24^ , indique l'étiquette rouge.

La température recommandée par l'ADEME est de 19^ . Cette indication a un but préventif pour l'utilisateur.

Plus la température de consigne augmente, plus la consommation sera élevé.

Attention :

1) Aucune indication d'économies d'énergie n'est indiquée lorsque l'appareil est en vue.
2) Aucune indication d'économies d'énergie n'est induquée dans le menu de réglage.

4.12. Fonction d'extinction automatique de l'écran

Après lminute d'inactivité, le rétroéclairage de l'écran s'eteint automatiquement. Appuyez sur n'importe qu'elle touche pour reactiver le rétroéclairage de l'écran à 100 % de sa luminosité.

4.13. Connecter le WiFi par TuyaSmart

1) Télecharger l'application

Vous pouvez télécharger l'application en recherchant l'application « TuyaSmart » dans votre App Store ou en scannant le QR code suivant.

Installation réussie

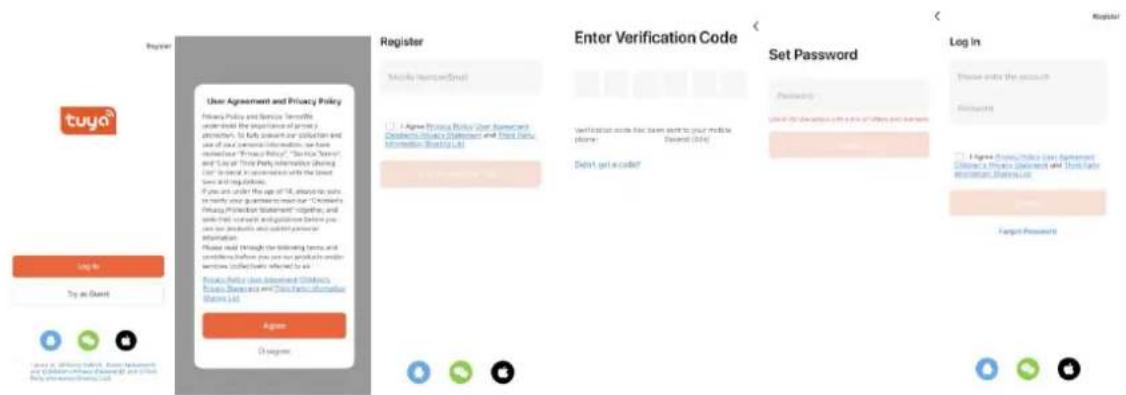

2) L'inscription

Ouvrez l'application « TuyaSmart », créez un compte : vous pouvez utiliser votre numé de téléphone ou votre adresse e-mail pour vous enregistrer. Vous receivez un code de vérification. Saisissez le code de vérification et définissez votre propre mot de passer. Utilisez votre mot de passer pour vous connecter.

3) Ajouter et connecter un apparéil

1) Insérez la prise d'alimentation et allumez l'interrupteur. Choisissez le mode « Stand by » en appuyant sur le bouto « » jusqu'à ce que le symbole « Stand by » s'affiche.

Appuyez sur le bouton « » pendant plus de 5 secondes et l'icone « » clignotera.
2) Appuyez sur l'icone « + » en haut à droite de la page ou sur le bouton « Ajouter apparéil » au milieu de la page pour commencer à ajouter un apparéil.

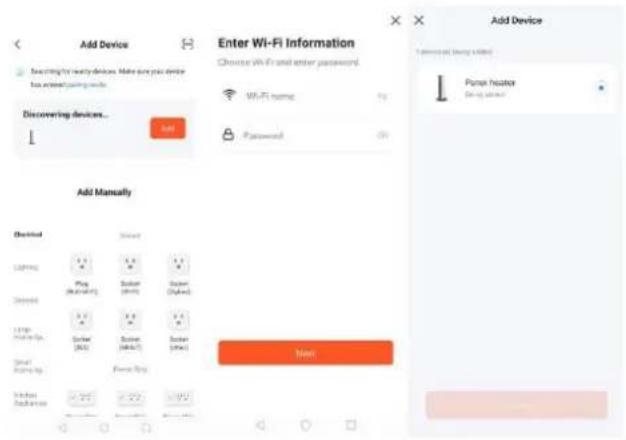

Il existe deux méthodes pour connecter le service :

Méthode 1: Appuyez sur le bouton « Ajouter » dans la page centrale, puis entrez mot de passer Wi-Fi. Appuyez sur « suivant » pour démarrer la connexion. (Dans ce cas vous doivent garder le Bluetooth et le Wi-Fi de votre téléphone activé. Veuillez notes qu'il seul le Wi-Fi 2,4 GHz est actuellement pris en charge. Assurez-vous que votre réseau Wi-Fi est configuré en 2,4 GHz.)

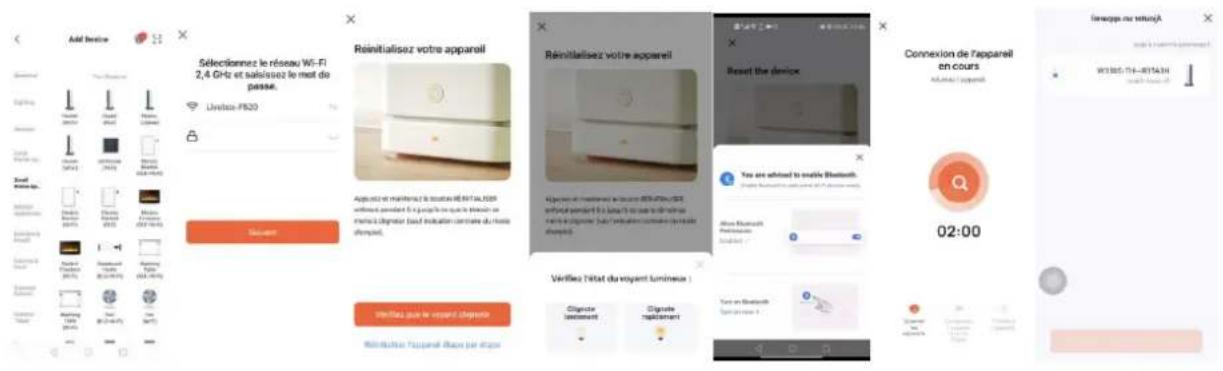

Méthode 2 : Sélectionnez « Petit apparéil electroménager » sous « Ajouter manuellement », puis choisissez « Radiateur »

Entrez ensuite le mot de passer Wi-Fi. Appuyez sur « Suivant » et selectionnez l'état de l'indicateur de votrechioix pour démarrer la connexion. (Dans ce cas, vous devez garder le Bluetooth et le Wi-Fi de votre téléphone activé. Veuillez notes que celui le W 2,4 GHz est actuellement pris en charge. Assurez-vous que votre réseau Wi-Fi est configuré en 2,4 GHz.)

4) Connexion réussie

Lorsque la connexion est réussie, l'icone Wi-Fi)cesse de clignotereste allumée (y compris en mode veille). L'application affichera « Device added successfully » (appareil ajoute avec succès). Appuyez sur « done » pour commencer à utiliser l'appareil sur téléphone.

Notes :

1) Si aucune opération n'est effectuee dans les 3 minutes apres avoir appuie sur « » pendant plus de 5 secondes, la fonction WiFi cessera de clignoter et disparaitra de l'écran.
2) Si vous doivent reconnectier avec WiFi à l'appareil, repêzez l'étape 3.

4.14. Connector le WiFi par Smart Life

1) Télecharger l'application

Vous pouvez télécharger l'application en recherchant l'application « Smart Life » dans votre App Store ou en scannant le QR code suivant.

(Installation réussie)

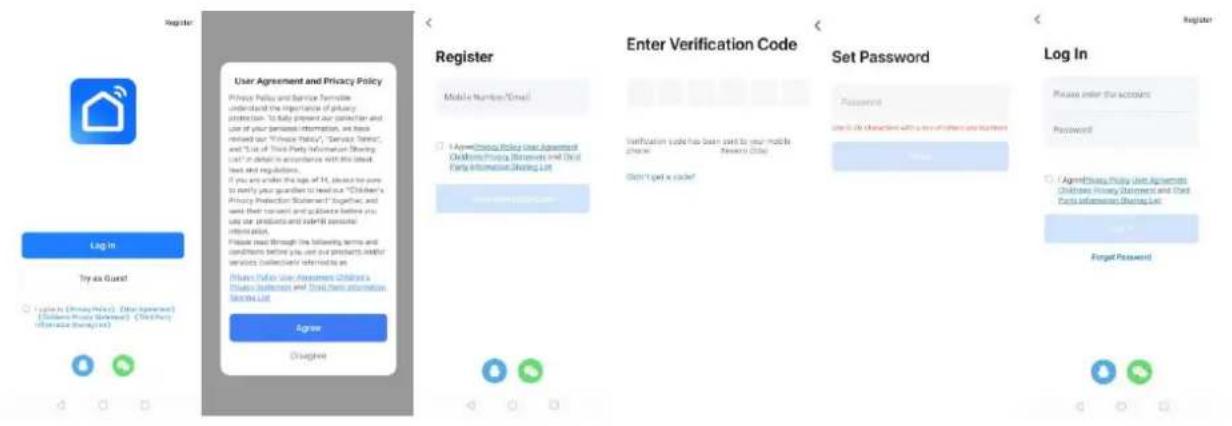

2) L'inscription

Ouvrez l'application « Smart Life», créez un compte : vous pouvez utiliser votre numé de téléphone ou votre adresse e-mail pour vous enregistrer. Vous receivez un code déverification. Saisissez le code de vérification et définissez votre propre mot de passer. Utilisez votre mot de passer pour vous connecter.

3) Ajouter et connecter un apparéil

Insérez la prise d'alimentation et allumez l'interrupteur. Choisissez le mode « Stand by » en appuyant sur le bouton « » jusqu'à ce que le symbole « Stand by » s'affiche. Appuyez sur le bouton « » pendant plus de 5 secondes et l'icone « » clignotera.
2) Appuyez sur l'icone « + » en haut à droite de la page ou sur le bouton « Ajouter apparéil » au milieu de la page pour commencer à ajouter un apparéil.

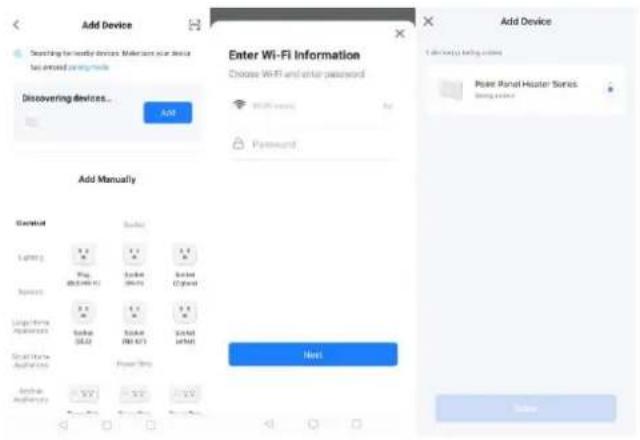

Il existe deux méthodes pour connecter le service :

Méthode 1: Appuyez sur le bouton « Ajouter » dans la page centrale, puis entrez le mot de passer Wi-Fi. Appuyez sur « suivant » pour démarrer la connexion. (Dans ce cas vous doivent garder le Bluetooth et le Wi-Fi de votre téléphone activé. Veuillez notes qu'il seul le Wi-Fi 2,4 GHz est actuellement pris en charge. Assurez-vous que votre réseau Wi-Fi est configuré en 2,4 GHz.)

Méthode 2 : Sélectionnez « Petit apparéil électroménager » sous « Ajouter manuellement », puis choisissez « Radiateur »

Entrez ensuite le mot de passer Wi-Fi. Appuyez sur « Suivant » et Sélectionnez l'état de l'indicateur de votre choix pour démarrer la connexion. (Dans ce cas, vous devez garder le Bluetooth et le Wi-Fi de votre téléphone activé. Veuillez notes que celui le W 2,4 GHz est actuellement pris en charge. Assurez-vous que votre réseau Wi-Fi est configuré en 2,4 GHz.)

4) Connexion réussie

Lorsque la connexion est réussie, l'icone Wi-Fi)cesse de clignoter et allumée (y compris en mode veille). L'application affichera « Devic added successfully » (appareil ajoute avec succès). Appuyez sur « done » pour commencer à utiliser l'appareil sur votre téléphone.

Notes :

1) Si aucune opération n'est effectuee dans les 3 minutes apres avoir appuie sur « » pendant plus de 5 secondes, la fonction WiFi cessera de clignoter et disparaître de l'écran.
2) Si vous doivent reconnectier avec WiFi à l'appareil, repêzez l'étépe 3.

4.15. Fonction de consommation d'électricité

Voussoupiezverifierlaconsommationd'énergieet ladurée dechaufféàpartirdel'application

5. EN CAS DE PROBLEMES

5.1. Dépannage

L'appareil nechauffepas	• Vérifiez que l'appareil est correctement branché au secteur et sous tension. • Contrôlez la position de l'interrupteur général d'installation. • Augmentez la température sur le thermostat. • Assurez-vous qu'aucun vêtement ne recouvre l'unité contrôle. • Si le problème persiste, contactez un revendeur agre ou un professionnel qualifié.
L'appareil chauffeccontinuèlement.	• Diminuer la température programmée sur le thermostat • Vérifier qu'il n'y ait pas de vêtements qui couvrent dispositif de commande. • S'il chauffe encore, contacter le vendeur ou un professionnel qualifié. • Vous pouvez changer les réglages de compensation ±5°C ; pour les détails, veuillesz vous reférer à « Modific du réglage du point de consigne (C) » .
La pièce resté froide.	• Vérifier que la puissance de l'appareil est adaptée piece à chauffer. • Lors de première mise en route, il faut quelques heures pour atteindre la température programmée (mettre la
	régulation au maximum ne fait pas augmenter la température plus vite).
L'appareil ne répond pas correctement aux ordres provenant du boîtier Fil Pilote.	Déconnecter l'appareil. S'assurer que le branchement est correct et que le boît fonctionne correctement. Contacter un professionnel qualifié.
L'appareil continue àCHAuffer bien que lafenêtre soit ouverte alors que la fonction "Fenêtre Ouverte" estactivée.	Quelques minutes peuvent être nécessaires avant qu'fonction ne soit active. Il se peut que la différence entre température extéret empeur temperature interieure ne soit pas suffisante pour rela fonction opérationnelle. Vérifier qu'il n'y ait pas d'obstacles autour de lacommande et de l'appareil. Si le problème persististe contacter le vendeur ou unprofessionnel qualifié.
L'appareil re dédémarre pas après lafermeture de lafenêtre alors que lafonction "Fenêtre Ouverte" estactivée.	Quelques minutes peuvent être nécessaires avant qu'capteur détecte la fermeture de la fenêtre. La sonde de température est déterminée. Éteindre l'appareil et contacter votre vendeur. Vérifier qu'il n'y ait pas d'obstacles autour de lacommande et de l'appareil. Désactiver et réactiver la fonction. Si le délié de réponse de la fonction est excessif, vepuvez remettre l'appareil en marche manuellement. Si le problème persististe contacter le vendeur ou unprofessionnel qualifié.

5.2. Réinitialisation aux paramètres d'usine

Après la mise sous tension :

Dans les 10 secondes, appuyez simultanément sur « + M et « » pendant plus de 2 secondes. La température cible reviendra au réglage d'usine (19°C). Tous les programmes et modifications personnalisés seront définitivement annulés.

5.3. En cas de panne de courant

Tous les réglages ci-dessus pour la température / l'heure / le jour de la semaine et les programmes restent valides jusqu'à la coupure de courant.

Lors de la remise sous tension, la date et l'heure devront impératifement être régées afin de faire fonctionner correctement les différents programmes. En cas de coupure de courant, l'appareil conserve uniquement en mémoire les paramètres, température et mode du thermostat.

Après une coupure de courant, lors de sa remise sous tension, l'appareil repartira sur le mode et la température de consigne sélectionnés avant la coupure de courant. Remarque : Pour des raisons de sécurité, l'appareil s'éteindra automatiquement après 300 jours de fonctionnement continu.

5.4. Replacement du thermostat.

Débranche le chauffage avant de replacer le thermostat.

6. CARACTERISTIQUES TECHNIQUES

Modèle	HR10-T17W	HR15-T17W	HR20-T17W
Tension nominale	230 V ~	230 V ~	230 V ~
Fréquence nominale	50 Hz	50 Hz	50 Hz
Puisance nominale	1000W	1500W	2000W
Classe de protection	II	II	II
Protection IP	IP24	IP24	IP24
Fil pilote	6 ordres	6 ordres	6 ordres

Fréquence radio : WiFi 2.4GHz (2412-2472MHz)

Puisance maxiale d'émission : 17.91dBm

Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques

Référence(s) du modele: HR10-T17W
Élément	Symbole	Valeur	Unité	Élément	Valeur
Puisance thermique				Type de contrôle de la puissance thermique/de température de la piece (seLECTIONnez un)
Puisance thermique nominale	Pnom	1,000	kW	Contrôle de la puissance thermique à palier, pas de contrôle de la températ de la piece	Non
Puisance thermique minimale (indicative)	Pmin	N/A	kW	Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la piece	Non
Puisance thermique maximale continue	Pmax,c	1,000	kW	Contrôle de la température de la piè avec thermostat mécanique	Non
Consommation				Contrôle électronique de la températu de la pièce	Non
En mode Éteint	Po	0,00	W	Contrôle électronique de la températu de la pièce etprogrammateur journal	Non
En mode Veille	Psm	0,49	W	Contrôle électronique de la températu de la pièce etprogrammateur hebdomadaire	Oui
En mode Inactif	Pidle	0,91	W	Autres options de contrôle (plusieurs sélections possibles)
Veille de réseau	Pnsm	0,91	W	Contrôle de la température de la pièavec détecteur de présence	Non
Mode Veille avec affichage d'information ou de statut		Oui		Contrôle de la température de la pièavec détecteur de fenêtre ouverte	Oui
Efficacité énergétique saisonnière du chauffage des locaux en mode Actif	ηS.on	94,0	%	Option contrôle à distance	Oui
				Contrôle adaptatif de l'activation	Non
				Limitation de la durée d'activation	Non
				Captein à globe noir	Non
				Fonctionnalité d'auto-apprentissage	Non
				Exactitude des réglages	Non
Coordonnées de contact	HOM'Y SASGREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRAN

Référence(s) du modele: HR15-T17W
Élément	Symbole	Valeur	Unité	Élément	Valeur
Puisance thermique				Type de contrôle de la puissance thermique/de température de la piece (séléctionnez un)
Puisance thermique nominale	Pnom	1,500	kW	Contrôle de la puissance thermique à palier, pas de contrôle de la température de la piece	Non
Puisance thermique minimale (indicative)	Pmin	N/A	kW	Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la piece	Non
Puisance thermique maximale continue	Pmax,c	1,500	kW	Contrôle de la température de la pièc avec thermostat mécanique	Non
Consommation				Contrôle électronique de la température de la pièce	Non
En mode Éteint	Po	0,00	W	Contrôle électronique de la température de la pièce etprogrammateur journali	Non
En mode Veille	Psm	0,49	W	Contrôle électronique de la température de la pièce etprogrammateur hebdomadaire	Oui
En mode Inactif	Pidle	0,91	W	Autres options de contrôle (plusieurs sélections possibles)
Veille de réseau	Pnsm	0,91	W	Contrôle de la température de la pièc avec détecteur de présence	Non
Mode Veille avec affichage d'information ou de statut		Oui		Contrôle de la température de la pièc avec détecteur de fenêtre ouverte	Oui
Efficacité énergétique saisonnière du chauffage des locaux en mode Actif	ηS. on	94,0	%	Option contrôle à distance	Oui
				Contrôle adaptatif de l'activation	Non
				Limitation de la durée d'activation	Non
				Capteur à globe noir	Non
				Fonctionnalité d'auto-apprentissage	Non
				Exactitude des réglages	Non
Coordonnées de contact	HOM'Y SASGREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRAN

Référence(s) du modele: HR20-T17W
Élément	Symbole	Valeur	Unité	Élément	Valeur
Puisance thermique				Type de contrôle de la puissance thermique/de température de la piece (séléctionnez un)
Puisance thermique nominale	Pnom	2,000	kW	Contrôle de la puissance thermique à palier, pas de contrôle de la températ de la piece	Non
Puisance thermique minimale (indicative)	Pmin	N/A	kW	Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la piece	Non
Puisance thermique maximale continue	Pmax,c	2,000	kW	Contrôle de la températe de la pièc avec thermostat mécanique	Non
Consommation				Contrôle électronique de la températe de la pièce	Non
En mode Éteint	Po	0,00	W	Contrôle électronique de la températe de la pièce etprogrammateur journali	Non
En mode Veille	Psm	0,49	W	Contrôle électronique de la températe de la pièce etprogrammateur hebdomadaire	Oui
En mode Inactif	Pidle	0,91	W	Autres options de contrôle (plusieurs sélections possibles)
Veille de réseau	Pnsm	0,91	W	Contrôle de la températe de la pièc avec détecteur de présence	Non
Mode Veille avec affichage d'information ou de statut		Oui		Contrôle de la températe de la pièc avec détecteur de fenêtre ouverte	Oui
Efficacité énergétique saisonnière du chauffage des locaux en mode Actif	ηS.on	94,0	%	Option contrôle à distance	Oui
				Contrôle adaptatif de l'activation	Non
				Limitation de la durée d'activation	Non
				Capteur à globe noir	Non
				Fonctionnalité d'auto-apprentissage	Non
				Exactitude des réglages	Non
Coordonnées de contact	HOM'Y SASGREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRAN

7. MAINTENANCE

1. Isolez toujours l'appareil de l'alimentation électrique et laissez-le refroidir avant toute opération de maintenance.
2. Utilisez un aspirateur pour enlever la poussière des grilles.
3. Nettoyez l'extérieur de l'appareil en l'essuyant avec un linge humide et en le séchant avec un linge sec. N'immergez jamais l'appareil dans l'eau et ne laissez jamais d'eau pénétrer dans l'appareil.

8. RECYCLAGE (ÉLIMINATION DU PRODUIT EN FIN D VIE)

Le pictogramme de la poubelle barrée indique que le produit doit faire l'objet d'un tri. Il doit être recyclé conformément à la réglementation environnementale locale en matière de déchets. En triant les produits portant ce pictogramme, vous contribuez à réduire le volume des déchets

incinérés ou enfouis, et à diminuer tout impact négatif sur la santé humaine et l'environnement.

Ce produit a été fabriqué et commercialisé sous la responsabilité de Hom'y. THOMSON ainsi que le logo THOMSON, sont des marques déposées utilisées sous licence par Hom'y. Pour plus d'informations, consultez www.thomson-brand.com ou scannez le QR code suivant pour regarder nos videos d'installation et de programmation sur YouTube.

Tous les autres produits, services, sociétés, marques, dénominations commerciales ou de produits, ainsi que les logos mentionnés dans ce document, demeurent la propriété exclusive de leurs détenteurs respectifs.

LE TRI +FACILE

Importé par : HOM'Y SAS

GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE

Fabrique en R.P.C

www.mythomson.com

[e-mail]

THOMSON

GREEN PARK - Bat A,61 rue de la cimaise, 59650 Villeneuve d'Ascq, FRANCE

Made in China

[e-mail]

www.mythomson.com

THOMSON

Die Anzeige zeigt « on » oder « oF ». Drücken Sie « + » oder « - » zur Auswahl:

Regolare la compensazione (± 5^) con « + » / « - »

Stel minuten in met « + »/« - », „ um weekday te kiezen (1-7):

Modèle : HR10-T17W, HR15-T17W, HR20-T17W
