HR20-T17W - Calefacción THOMSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radiador eléctrico mural
Modelos compatibles	HR10-T17W, HR15-T17W, HR20-T17W
Potencia nominal	2000 W
Tensión de alimentación	230 V ~ 50 Hz
Clase de protección	II
Índice de protección	IP24
Tipo de termostato	Electrónico programable
Modos de funcionamiento	Confort, ECO, Antihelada, Programas P1/P2/P3/PRG, Hilo piloto
Función WiFi	Sí (a través de Tuya Smart / Smart Life)
Detección de apertura de ventana	Sí
Bloqueo de teclado	Sí (código PIN 025)
Indicador de consumo energético	Sí (verde/naranja/rojo)
Apagado automático de pantalla	Sí (después de 1 minuto de inactividad)
Función antihelada	Sí (mantenimiento a 7°C)
Dimensiones (aprox.)	600 x 500 x 150 mm
Peso (aprox.)	5 kg
Fijación	Mural con soporte
Conexión eléctrica	Regleta (Fase, Neutro, Hilo piloto)
Limpieza	Paño húmedo, no usar disolventes
Reparabilidad	Termostato reemplazable
Marca	Thomson
Fabricante	Hom'y SAS, France
País de fabricación	China

Preguntas frecuentes - HR20-T17W THOMSON

¿Cómo ajustar la hora en el radiador Thomson HR20-T17W?

Presione M para entrar en el menú de ajuste, use + o - para seleccionar td (hora/fecha), luego presione el botón de confirmación para acceder al ajuste. Ajuste la hora (00-23), los minutos (00-59) y el día de la semana (1-7) con + y -, y confirme cada paso con el botón de confirmación.

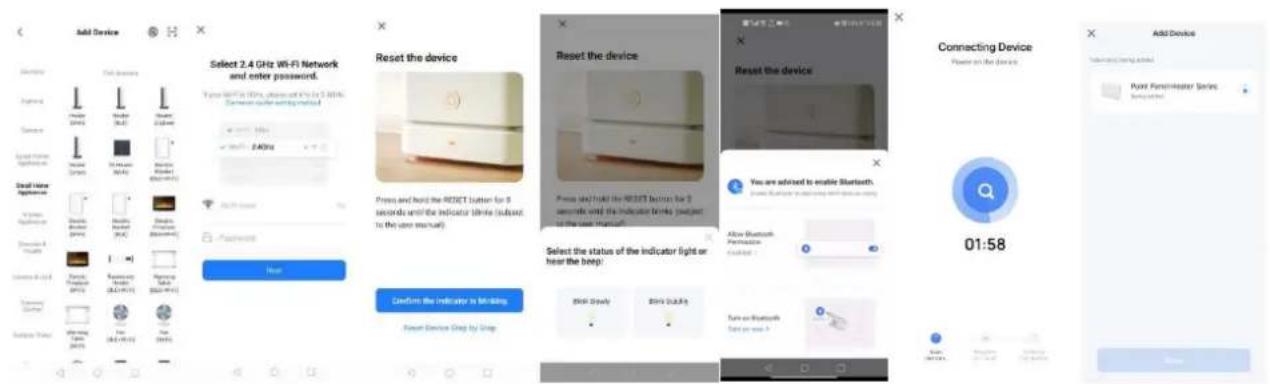

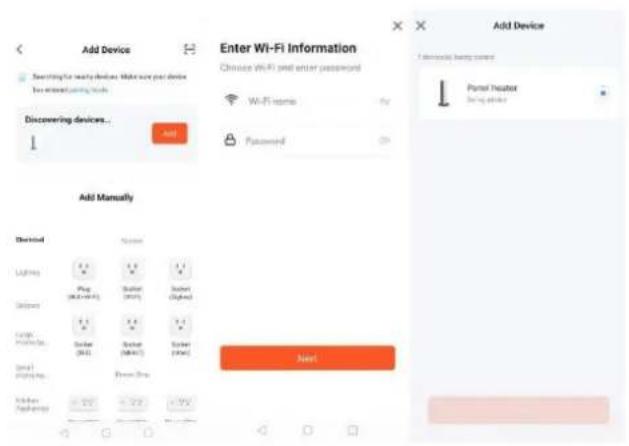

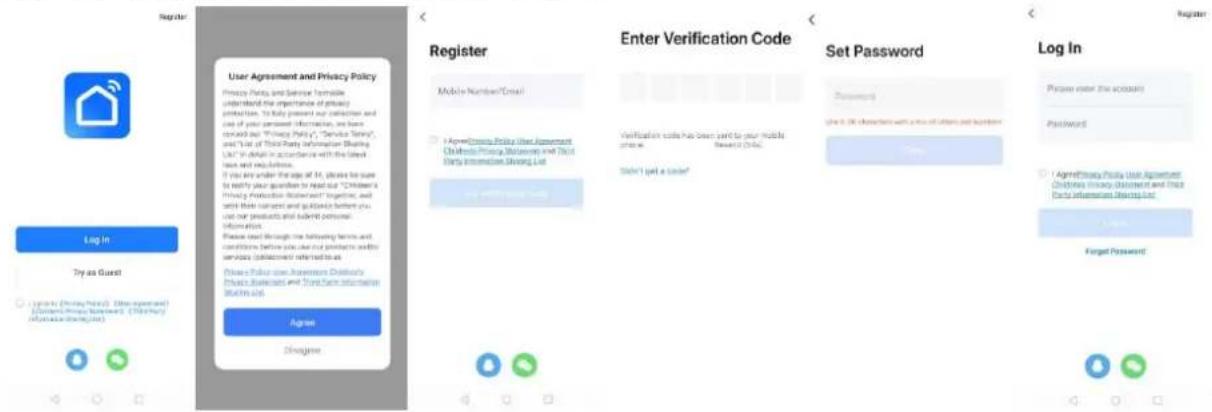

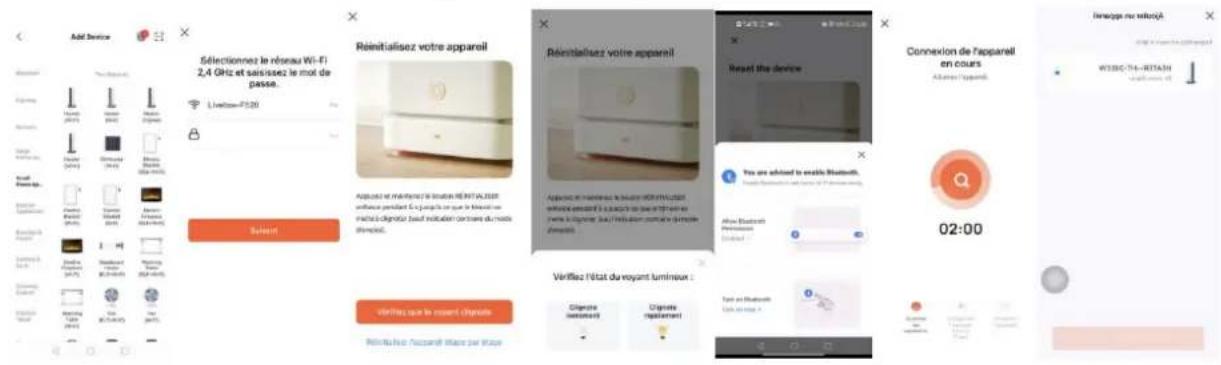

¿Cómo conectar el radiador al WiFi a través de la aplicación Tuya Smart?

Descargue la aplicación Tuya Smart y cree una cuenta. En el radiador, póngalo en modo de espera (presione el botón de espera hasta que se muestre el símbolo de espera), luego presione el botón de confirmación durante más de 5 segundos para que el ícono WiFi parpadee. En la aplicación, presione + para agregar un dispositivo, seleccione Pequeño electrodoméstico luego Radiador, y siga las instrucciones para conectar su red WiFi de 2,4 GHz.

¿Cuáles son los diferentes modos de funcionamiento?

El radiador ofrece varios modos: Confort (temperatura ajustable de 7 a 32°C), ECO (temperatura inferior en 3°C por defecto al modo Confort), Antihelada (mantenimiento a 7°C), Programas P1/P2/P3 (programas semanales predefinidos), PRG (programa personalizado) y Hilo piloto (control mediante un dispositivo externo).

¿Cómo programar un ciclo de calefacción personalizado (PRG)?

Presione M para entrar en el menú, seleccione Pr con las teclas +/- y confirme. Luego puede ajustar para cada día de la semana (1-7) y cada hora (1-24) el modo Confort o ECO. Use el botón de confirmación para alternar entre modos y las teclas +/- para avanzar en la hora. Confirme con M al final.

¿Qué hacer si el radiador no calienta?

Verifique primero que el aparato esté bien enchufado y que el interruptor general esté encendido. Aumente la temperatura de consigna en el termostato. Asegúrese de que ninguna prenda cubra el aparato. Si el problema persiste, contacte a un profesional calificado.

¿Cómo activar la detección de ventana abierta?

Presione el botón de detección de ventana (símbolo de ventana) hasta que el ícono parpadee. La pantalla muestra on o oF. Use + o - para seleccionar on y confirme. Cuando la temperatura desciende bruscamente 5°C, el aparato pasa al modo Antihelada automáticamente.

¿Cómo bloquear el teclado para evitar ajustes involuntarios?

Presione simultáneamente las teclas M y + (o según el manual: los dos botones de confirmación) durante 5 segundos hasta que se muestre - - -. Ingrese el código 025 usando +/- para cada dígito y confirme con el botón de confirmación. El ícono de bloqueo se muestra. Para desactivar, repita la operación.

¿Cuál es la diferencia entre los modos Confort y ECO?

El modo Confort mantiene la temperatura que usted ajusta (de 7 a 32°C). El modo ECO mantiene una temperatura inferior en 3°C por defecto (ajustable entre 2 y 4°C) con respecto a la temperatura Confort, lo que permite ahorrar energía.

¿Cómo restablecer el radiador a los ajustes de fábrica?

Dentro de los 10 segundos posteriores al encendido, presione simultáneamente las teclas M y - (o + y M según el manual) durante más de 2 segundos. La temperatura objetivo vuelve a 19°C y se borran todos los programas personalizados.

¿Dónde encontrar el servicio postventa o piezas de repuesto?

El fabricante es Hom'y SAS, ubicado en GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve d'Ascq, Francia. Puede contactarlos por correo electrónico a [e-mail] o visitar el sitio web www.mythomson.com. Para piezas de repuesto, el termostato es reemplazable; contacte al servicio postventa.

MANUAL DE USUARIO HR20-T17W THOMSON

Manual de instrucciones MILLA

Modelos: HR10-T17W, HR15-T17W, HR20-T17W

Traducción de la versión original del manual de instrucciones

1. INSTRUCCIONES DE SEGURIDAD 3
2. INSTALACIÓN 4

2.1. Montaje del calentador eléctrico 5 2.2. INSTALACIÓN EN EL BAÑO 5 2.3. CONEXIÓN ELÉCTRICA 6

1. USO DEL CALENTADOR 7

3.1. Pantalla LCD 7 3.2. Panel de control 7

1. FUNCIONAMIENTO 8

4.1. Ajuste de Temperatura 8 4.2. Ciclo de modelos 9 4.3. Menú de Configuración 11 4.4. Configuración de Hora (td) 11 4.5. Configuración de Programa Personalizado 11 4.6. Configuración de Calibración de Temperatura 12 4.7. Ajuste del Punto de Consigna del Modo ECO 12 4.8. Función de Detección de Ventana Abierta 13 4.9. Icono de Calefacción 13 4.10. Bloqueo del teclado 13 4.11. Indicador de Comportamiento Energético 14 4.12. Función de Atenuación Automática de Pantalla 14 4.13. Conecte WiFi con TuyaSmart 14 4.14. Conecte WiFi con Smart Life 17 4.15. Función de consumo de electricidad 19

1. EN CASO DE PROBLEMAS 19

5.1. Solución de problemas 19 5.2. Restablecimiento 21 5.3. En caso de corte de energía 21 5.4. Sustitución del Termostato 21

1. ESPECIFICACIONES TÉCNICAS 21 7. CUIDADO Y LIMPIEZA 25
2. RECICLAJE (ELIMINACIÓN DEL PRODUCTO AL FINAL DE SU VIDA ÚTIL) 26

1. INSTRUCCIONES DE SEGURIDAD

ADVERTENCIAS

• Debe incorporarse un medio de desconexión en la instalación eléctrica según las normas de cableado.
• La instalación fija debe incluir un dispositivo de desconexión de la red eléctrica con apertura de contactos en todos los polos, conforme a los requisitos de instalación.

• ADVERTENCIA: Para evitar sobrecalentamiento, no cubra el

calentador.

• El aparato no debe colocarse directamente debajo de un enchufe.
• El equipo no debe exponerse a goteo o salpicaduras de agua.
• No utilice el aparato en el volumen 0 o 1 de un baño. (Consulte el apartado "INSTALACIÓN EN EL BAÑO").
• El dispositivo no debe usarse al aire libre.
• No desmonte el aparato para evitar riesgos de descarga eléctrica.
• El dispositivo está diseñado únicamente para uso doméstico.
• No ejerza presión sobre la parte frontal, lateral o superior del equipo.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio técnico o personal cualificado para evitar peligros.
• Mantenga el aparato alejado de bebés y personas con discapacidades físicas, mentales o sensoriales. Estas personas no deben usar el dispositivo.
• Coloque el equipo a una distancia mínima de seguridad de 1 metro de materiales inflamables (cortinas, muebles, etc.).
• No instale el aparato cerca de estufas, hornos, llamas de gas o líquidos inflamables.
• Limpie el equipo con un paño ligeramente húmedo después de desconectar el interruptor automático de alimentación.
• No utilice disolventes químicos ni abrasivos para limpiar la superficie, ya que podrían rayarla, dañarla o deformarla.
• Los niños menores de 3 años deben mantenerse alejados a menos que estén bajo supervisión constante.
• Los niños de 3 a 8 años solo pueden encender o apagar el equipo si está instalado en su posición normal de uso, han recibido instrucciones sobre su manejo seguro y están supervisados.
• Los niños de 3 a 8 años no deben conectar, ajustar, limpiar el calentador ni realizar mantenimiento.

ADVERTENCIA: Algunas partes del producto pueden calentarse y causar quemaduras. Extreme la precaución en presencia de niños y personas vulnerables.

• El calentador debe instalarse de modo que los interruptores y controles no sean accesibles para una persona en la bañera o ducha.
• El aparato debe alimentarse a través de un dispositivo de corriente residual (RCD) con una corriente residual nominal máxima de 30 mA.
• Este producto cumple con la normativa europea EN60335-1, EN60335-2-30 y la Directiva 2014/30/UE sobre interferencias electromagnéticas.
• Para instrucciones de fijación con tornillos y métodos de instalación, consulte la sección "INSTALACIÓN".
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades reducidas, siempre bajo supervisión y comprensión de los riesgos.
• Los niños no deben jugar con el dispositivo.
• La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

2. INSTALACIÓN

RECOMENDACIONES IMPORTANTES - LEA ANTES DE INSTALAR

• No instale la unidad directamente debajo de un enchufe.
• No instale la unidad en habitaciones húmedas o cerca de fuentes de agua.
• No utilice el aparato en exteriores.
• No instale la unidad en corrientes de aire que puedan afectar su regulación.
• No coloque la unidad cerca de barreras que limiten el flujo de aire alrededor de ella.
• Fije el calentador verticalmente a la pared como se describe a continuación.
• Elija tornillos y tacos adecuados para el material de la pared y el peso de la unidad.

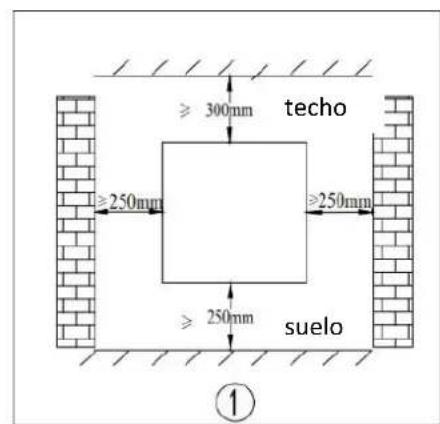

2.1. Montaje del calentador eléctrico

(5)

1. Elija una ubicación adecuada para instalar el calentador. (Fig. 1)
2. Desmonte el soporte de pared aflojando el tornillo (no lo retire, solo aflójelos) y extrayendo las placas metálicas de los orificios. Retire el soporte tirando hacia abajo. (Fig. 2)
3. Verifique que el soporte esté nivelado con un nivel de burbuja y marque la posición de los 4 agujeros en la pared. Perfore 4 agujeros con un taladro adaptado al diámetro de los tacos. Inserte los tacos en los agujeros y atornille firmemente el soporte en la pared (Fig. 3).
4. Coloque el calentador en el soporte (Fig. 4):

A: Alinee el calentador en los 4 ganchos. B: Tire el calentador hacia abajo para asegurarlo en los ganchos. 5. Introduzca las placas metálicas en los orificios y apriete los tornillos para fijar el soporte. (Fig. 5)

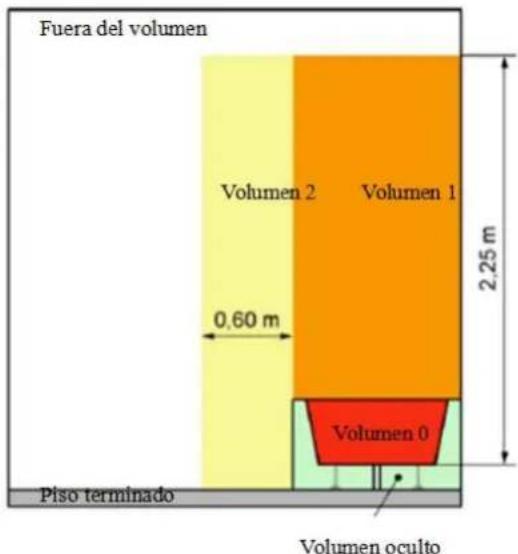

2.2. INSTALACIÓN EN EL BAÑO

Advertencia: Este aparato solo debe instalarse en el volumen 2 o fuera del volumen del baño, según lo establecido en la norma francesa NF C 15-1 para instalaciones eléctricas en viviendas.

Nota: El dibujo es solo una referencia.

Le recomendamos que contacte a un electricista profesional para obtener asistencia.

2.3. CONEXIÓN ELÉCTRICA

PRECAUCIÓN: Antes de trabajar, corte la electricidad en el interruptor principal.

• La instalación debe realizarse según las normas técnicas y cumplir con los estándares vigentes en el país (NF C15-100 en Francia).
• El dispositivo debe conectarse a una caja de pared estándar ubicada a menos de 25 cm del suelo.
• El aparato no debe conectarse a un enchufe con clavija de alimentación.
• En viviendas o locales con bañera/ducha y circuito A, el circuito correspondiente debe protegerse con un interruptor diferencial (RCD) de 30 mA.
• El aparato no debe conectarse al cable de tierra (cable amarillo y verde).

CONEXIÓN ELÉCTRICA

• Cable azul o gris claro: Conectar al Neutro (230V).
• Cable marrón o rojo: Conectar a la Fase (230V).
• Cable negro: Conectar al cable piloto (opcional, para control externo). No conectar a tierra.
• Si no hay cable piloto, aísle el extremo desnudo del cable negro para

3. USO DEL CALENTADOR

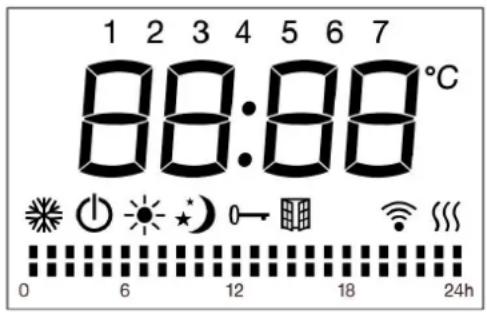

3.1. Pantalla LCD

Símbolo	Función
	modo espera (el aparato no funciona pero está alimentado
	Modelo anticongelación (mantiene una temperatura de ~7°C).
	modo Fortress (temperatura deseada programada).
	Modelo ECO: Mantiene una temperatura 3°C (por defecto) inferior al modo Confort. Puede ajustarse a 2°C o 4°C.
P	modo cable piloto (programación mediante control除外).
	Función detector de ventsa abierta.
	Bloqueo del teclado.
	Conexión WiFi.
	Indicador de calefacción (aparece al calendar y desaparece alcanzar la temperatura).
°C	Temperatura (°C).
Modos personalizados semanales
	MODE Confort activo.
	MODE ECO activo.

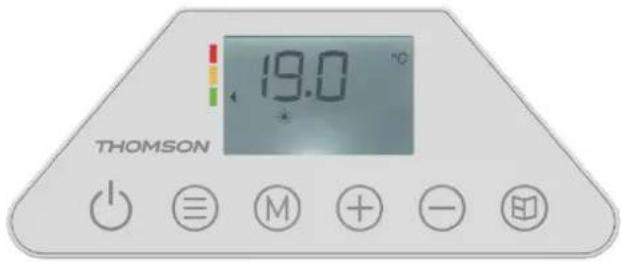

3.2. Panel de control

Símbolo	Función
	Encendido/apagado (espera).
	Botón de validación o selección de modos: - Confort - ECO - Anticongelación - P1/P2/P3/PRG (Programa personalizzato)/Modo cable piloto
	Función de Detecisión de Ventana Abierta
M	Menú de ajustes: Hora(td), programa personalizzato (Pr), calibración de temperatura(C) o punto de consigna ECO(EC).
Touch	Ajustes: - Hora y día de la semantics. - Seleección entre Confort o ECO en programas personalizados. - Temperatura de 7°C a 32°C (±0.5°C por pulsacion)

4. FUNCIONAMIENTO

Al encender el dispositivo por primera vez, configure la hora según las indicaciones de sistemas para usar correctamente los modelos P1/P2/P3/PRG. El método de ajuste de hora se detalla en la sección "Ajuste de hora". Si no realiza ninguna acción en 10 segundos, se confirmará automáticamente la hora predeterminada de fábrica (Lunes 12:00).

Durante el primer encendido, el dispositivo se inicia automáticamente en modo Confort con una temperatura predeterminada de 19 °C.

En caso de corte de energía, al restablecerse la electricidad, el calentador reanudará el funcionamiento con el mismo modo y temperatura configurados antes de la interrupción.

4.1. Ajuste de Temperatura

En el modo Confort o ECO (excluyendo el modo Anticongelación), la temperatura es ajustable. Presione + o - para seleccionar la temperatura deseada entre

32 °C en el modo Confort, en incrementos de 0.5 °C. La diferencia de temperatura predeterminada entre el modo ECO y el modo Confort es de 3 °C. El rango de temperatura predeterminado del modo ECO está entre 4 °C y 29 °C. Presione cualquiera de las teclas + o - para confirmar la configuración; de lo contrario, el dispositivo realizará un guardado automático después de 5 segundos. Cuando la temperatura ambiente supere la temperatura seleccionada, la calefacción dejará de calentar.

4.2. Ciclo de modelos

Presione brevemente el botón para alternar entre:

• Modo Confort / Modo ECO / Modo Anticongelación / P1 / P2 / P3 / PRG (Programa personalizado) / Modo Cable Piloto P.

Tras parpadear 5 segundos, la pantalla mostrará la temperatura configurada (excepto en modo P).

MODO CONFORT: El icono se iluminará y la pantalla mostrará la temperatura. Pulse brevemente « + » o « - » para ajustarla.

MODO ECO: El icono se iluminará y la pantalla mostrará la temperatura. Pulse brevemente « + » o « - » para ajustarla.

MODO ANTICONGELACIÓN: El icono se iluminará. El dispositivo mantendrá aproximadamente 7 °C.

MODOS P1/P2/P3: Programas predefinidos (ver tabla).

Los tres programas predefinidos se detallan a continuación:

Las franjas horarias de los programas P1/P2/P3 son fijas (no ajustables) — solo se puede modificar la temperatura de consigna.

El Modo Eco mantiene una temperatura 3 °C inferior al Modo Confort por defecto.

Para personalizar la diferencia de temperatura entre Confort/Eco, consulte la sección «4.5 Configuración de Programa Personalizado». Si desea definir franjas horarias específicas, utilice el Programa Personalizado (PRG).

MODO PRG

El Modo PRG es un programa personalizado semanal gratuito.

Cuando se selecciona el Modo PRG, el icono se ilumina en la pantalla, y el valor de temperatura actual se muestra en el centro.

El Modo PRG está configurado por defecto para funcionar 24 horas al día en modo CONFORT (temperatura de confort predefinida). Durante el funcionamiento del Modo PRG, la pantalla muestra el icono correspondiente al modo activo: modo CONFORT y modo ECO.

MODO CABLE PILOTO:

El calentamiento se controla mediante un temporizador externo. Si el programa externo cambia, la pantalla muestra el icono correspondiente.

Configuración de modo externo	ánco visualizzato
Modo comport	p
Modo comport	p-1
Modeo conforma2	P-2
Modeo econológico	P3
Modeo anticongelante	P4
Modeo de esperado	P5

4.3. Menú de Configuración

Mantenga pulsado el botón "M" para entrar o salir del menú de configuración. El menú muestra las siguientes opciones:

td : Configuración de hora

C : Calibración de temperatura

Ec : Ajuste de diferencial ECO

Use el botón « + » para desplazarse por las opciones (td → Pr → C → Ec) en sentido horario, o « - » para retroceder (sentido antihorario). El icono seleccionado parpadeará.

4.4. Configuración de Hora (td)

Tras ingresar al menú de configuración, presione « + » o « - » para seleccionar "td", luego pulse brevemente " " para entrar a la interfaz de configuración de hora. Ajuste la hora (00-23) usando « + » / « - », luego presione " " para confirmar y avanzar a la configuración de minutos (00-59).

Establezca los minutos (00-59) con « + » / « - », luego presione " " para confirmar y proceder al día de la semana (1-7).

Presione « + » o « - » para establecer el día de la semana (seleccione entre d1 a d7: d1 = lunes, d7 = domingo). Presione " " para finalizar. Si no realiza ninguna acción en 10 segundos, el dispositivo guardará automáticamente y volverá a la interfaz principal.

Nota: Debe configurar la hora/día antes de acceder a otras configuraciones.

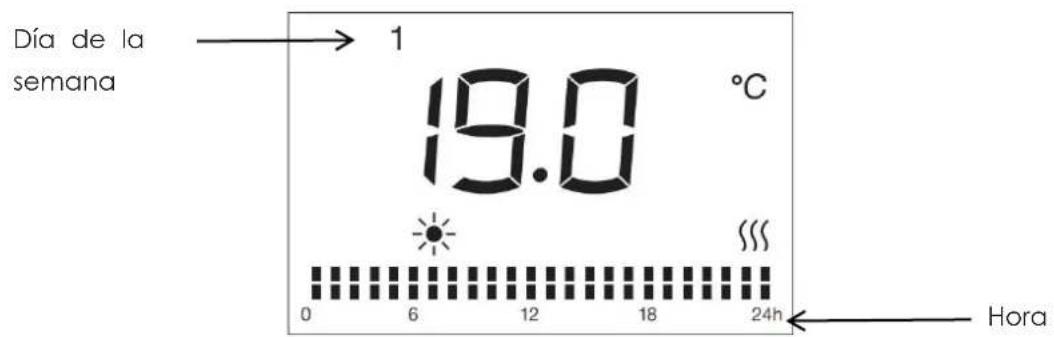

4.5. Configuración de Programa Personalizado

En el menú de ajustes, presione « + » o « - » para seleccionar « Pr », y pulse brevemente « para ingresar a la interfaz de ajuste del programa semanal Pr (el programa modificable).

El icono de ajuste predeterminado se ilumina y el número « 1 » que representa el día de la semana (1=Lunes) parpadea.

Ajuste el día de la hora usando el botón (1=LUNES, 2=MARTES,... 7=DOMINGO), luego valide presionando el botón.

Presione para seleccionar la hora (1-24). Para cada hora, existen 2 modos alternativos: modo Confort y modo Eco. El icono del modo Programa Personalizado de la hora parpadeará.

Presione para elegir entre el modo CONFORT y el modo ECO.

Para validar el programa seleccionado para el día 1 (LUNES): presione el botón. Para finalizar el ajuste hasta el día 7 (DOMINGO): repita la misma operación varias veces.

Presione el botón M para confirmar todos los ajustes; de lo contrario, el dispositivo realizará un guardado automático durante los 30 segundos siguientes y volverá a la interfaz operativa.

Gracias a este modo, puede personalizar sus programas de calefacción según sus preferencias.

4.6. Configuración de Calibración de Temperatura

En el menú de configuración, presione « + » o « - » para seleccionar "C", luego pulse brevemente "③" para ingresar a la interfaz de calibración de temperatura. Se muestra "0" en pantalla por defecto. Presione « + » / « - » para ajustar la compensación de temperatura entre ±5°C.

Ejemplo: Si la temperatura configurada de su radiador es 24°C pero su termómetro marca solo 22°C , seleccione un valor de calibración de -2°C .

4.7. Ajuste del Punto de Consigna del Modo ECO

La diferencia de temperatura predeterminada entre los modos CONFORT y ECO es de 3°C . Puede ajustarla a 2°C o 4°C , en incrementos de 1°C .

Presione el botón M para ingresar al menú de configuración, luego presione « + » / « - » para seleccionar "Ec". Pulse el botón para entrar a la interfaz de ajuste de parámetros.

Presione « + » / « - » para ajustar el punto de consigna. Pulse el botón para confirmar; de lo contrario, el dispositivo guardará automáticamente después de 5 segundos y volverá a la interfaz operativa.

4.8. Función de Detección de Ventana Abierta

Presione para acceder a la configuración de detección de ventana abierta, con parpadeo. La pantalla mostrará "on" u "oF". Presione « + » o « - » para seleccionar. Si elige "on", se activa la detección (el icono '' se mostrará). Cuando se seleccione «oF», la función de detección de apertura de ventanas está desactivada. Pulse «» para guardar. Después de 5 segundos sin manipulación, el calefactor también guardará automáticamente el ajuste y volverá al modo de funcionamiento previo. El parámetro de fábrica predeterminado está desactivado.

Cuando se selecciona «on», se muestra en la pantalla el icono « ». Cuando se detecte un descenso de temperatura de 5°C , el aparato pasará automáticamente a modo ANTIHIELO (en la pantalla se muestra 7°C con « » parpadeando). Cuando se detecte un aumento superior a 2°C , volverá al modo de funcionamiento previo. Puede pulsar cualquier tecla para volver al modo de funcionamiento.

Notas: la función de detección de apertura de ventanas no está disponible en modo antihielo. En caso de un descenso anómalo de la temperatura, el aparato puede activarse, incluso con las ventanas cerradas.

4.9. Icono de Calefacción

1) Cuando se detecta que la temperatura ambiente está por debajo de la temperatura configurada y el radiador debe operar, el icono de calefacción se enciende. Si la temperatura ambiente supera la configurada, el icono se apaga. 2) En modo standby, el icono no se muestra.

4.10. Bloqueo del teclado

Activación:

1. Mantenga presionados M y «» durante 5 segundos hasta que la pantalla muestre "- -". Ingrese la contraseña predefinida de 3 dígitos (025):

Presione « + » / « - » para seleccionar el primer dígito 0, pulse « » para confirmar.

Presione « + » / « - » para seleccionar el segundo dígito 2, pulse « » para confirmar. Presione « + » / « - » para seleccionar el tercer dígito 5, pulse « » para confirmar.

El icono de bloqueo se iluminará, indicando activación.

Desactivación:

Repita el proceso: Mantenga "M" ③ 17 " durante 5 segundos para entrar al modo PINLOCK.

Reingrese la contraseña correcta (025) usando "~"/"~" y "③".

Pulse ⑤" para confirmar la desactivación. El icono se apagará.

Notas:

La contraseña 025 es inmodificable. El bloqueo no afecta al botón de standby, que sigue funcional. El bloqueo se desactiva si el dispositivo pierde alimentación. Para reactivarlo, repita los pasos tras restablecer la energía.

Bloqueo del teclado

4.11. Indicador de Comportamiento Energético

En todos los modos operativos:

1) Temperatura ≤ 19°C : Se muestra la etiqueta verde. 2) 19°C < T ≤ 24°C : Se muestra la etiqueta naranja. 3) Temperatura >24°C : Se muestra la etiqueta roja.

La temperatura recomendada por ADEME es 19°C . Esta indicación sirve como medida preventiva.

Notas:

1) Modo Standby: No se muestra el indicador energético. 2) Submenús: El indicador no se muestra en submenús.

4.12. Función de Atenuación Automática de Pantalla

Tras 1 minuto de inactividad, la retroiluminación se apaga automáticamente. Presione cualquier tecla para reactivar el brillo al 100% .

4.13. Conecte WiFi con TuyaSmart

1) Descargar la aplicación

Puede descargar la aplicación usando la App "TuyaSmart" en la Tienda de aplicaciones o escaneando el código QR: 24-10-2018.

Abra la aplicación "TuyaSmart" y registre una cuenta; para hacerlo, puede usar un número de teléfono o una dirección de correo electrónico. Obtendrá un número de verificación. Ingrese el número de verificación y luego configure su propia contraseña. Use la contraseña para iniciar sesión.

3) Agregar y conectar dispositivo

Coloque el enchufe y encienda con el interruptor de encendido. Elija el modo de espera; presione la tecla "hasta visualizar el símbolo de "espera". Continúe presionando "d durante más de 5 segundos; titilará el icono""

Para comenzar a agregar el dispositivo, presione el icono "+" en la parte superior de la página o la tecla "Agregar dispositivo" en la página central.

Existen 2 métodos para conectar el servicio:

Método 1: Presione la tecla "Agregar" en la página central. Luego, ingrese la contraseña de Wi-Fi. Presione "siguiente" para comenzar la conexión. (Nota: Mantenga el Bluetooth y el Wi-Fi del teléfono activos. Actualmente, solo se admite Wi-Fi de 2,4 GHz. Asegúrese de que su red sea de 2,4 GHz.)

Método 2: Seleccione "Pequeño electrodoméstico" en "Agregar manualmente". Luego seleccione "Calefactor". Ingrese la contraseña de WiFi. Presione "siguiente" y seleccione el estado del indicador de su preferencia para unir la conexión. (Nota: Mantenga el Bluetooth y el Wi-Fi del teléfono activos. Actualmente, solo se admite Wi-Fi de 2,4 GHz. Asegúrese de que su red sea de 2,4 GHz.)

4) Conexión exitosa

Una vez conectada con éxito, el icono de Wi-Fi deja de titilar y se mantendrá (incluso en el modo de espera). La aplicación mostrará "Dispositivo agregado con éxito".

Presione "hecho" para iniciar el funcionamiento de la unidad.

Notas:

Si no hay funcionamiento en 3 horas antes de presionar " " por más de 5 segundos, la función WiFi deja de titilar y desaparecerá de la pantalla. Si necesita volver a conectar su WiFi para la unidad, repita el paso 3.

4.14. Conecte WiFi con Smart Life

1) Descargar la aplicación

Puede descargar la aplicación usando la App "Smart Life" en la tienda de aplicaciones o escaneando el código QR:

Abra la aplicación "Smart Life" App, y registre una cuenta; para hacerlo, puede usar un número de teléfono o una dirección de correo electrónico. Obtendrá un número de verificación. Ingrese el número de verificación y luego configure su propia contraseña. Use la contraseña para iniciar sesión.

3) Agregar y conectar dispositivo

Coloque el enchufe y encienda con el interruptor de encendido el modo de espera; presione la tecla " "... hasta visualizar el símbolo "espera". Continúe presionando "... durante más de 5 segundos; verá el icono ".

Para comenzar a agregar el dispositivo, presione el icono "+" en la parte superior de la página o la tecla "Agregar dispositivo" en la página central.

Existen 2 métodos para conectar el dispositivo:

Método 1: Presione la tecla "Agregar" en la página central. Luego, ingrese la contraseña de Wi-Fi. Presione "siguiente" para comenzar la conexión. (Nota: Mantenga el Bluetooth y el Wi-Fi del teléfono activos. Actualmente, solo se admite Wi-Fi de 2,4 GHz. Asegúrese de que su red sea de 2,4 GHz.)

Método 2: Seleccione "Pequeño electrodoméstico" en "Agregar manualmente". Luego seleccione "Calefactor". Ingrese la contraseña de WiFi. Presione "siguiente" y seleccione el estado del indicador de su preferencia para comenzar la conexión. (Nota: Mantenga el Bluetooth y el Wi-Fi del teléfono activos. Actualmente, solo se admite Wi-Fi de 2,4 GHz. Asegúrese de que su red sea de 2,4 GHz.)

4) Conexión exitosa

Una vez conectada con éxito, el icono de Wi-Fi dejará de titilar y se mantendrá fijo (incluido en el modo de espera). La aplicación mostrará "Dispositivo agregado con éxito".

Presione "hecho" para iniciar el funcionamiento de la unidad a través del teléfono.

Notas:

Si no hay funcionamiento en 3 horas antes de presionar " " por más de 5 segundos, el icono de WiFi dejará de titilar y desaparecerá de la pantalla.

Si necesita volver a conectar su WiFi para la unidad, repita el paso 3.

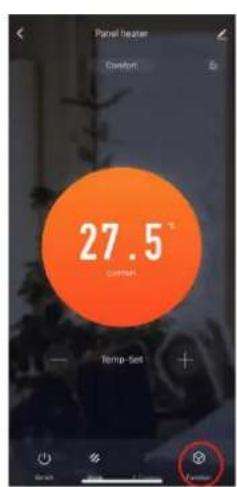

4.15. Función de consumo de electricidad

Puede controlar el consumo de energía y el tiempo de calefacción desde la aplicación.

5. EN CASO DE PROBLEMAS

5.1. Solución de problemas

El dispositivo no calienta	·Verifique que el dispositivo está correctamente connectado a la red electrónica y encendido. ·Compruebe la posición del interruptor principal de instalación. ·Aumente la temperatura configurada en el regulado. ·Asegúrese de que ninguna prenda cubra launidad control. ·Si persististe el problema, contacte a un distribuidor autorizado o profesional calificado.
The device heats continuously	El dispositivo calienta continually ·Reduzca la temperatura programada en el regulado del dispositivo. ·Confirma queodia prendacubre el dispositivo del mando. ·Si continua calentando,contacte al vendedor o a profesional calificado.
La habitación permanece fría	·Asegúrese de que la potencia del dispositivo corresponda al tamanode la habitación. ·Durante el primer uso:Permita aproximadamente 2 horas para alcanzar la temperatura programada (la configuración máximo no alcerala el calentimiento).
El dispositivo no responde correctamente a los comandos de la caja Pilot Wire	·Desconnecte el dispositivo. ·Verifique que la conexiónsea correcta y que la cc funciona adeuadamente. ·Contacte a un profesional calificado.
El dispositivo continual calentando awhile le ventana está abierta con el modo "Ventar Abierta" activo	·Puede requerirseelinesanos para que la funcional active. ·La diferencia de temperatura entre exterior e interio pueda ser insufactorie para que la funcional opere. ·Verifique que no haya obstáculos alrededor de la Unidad de Mando y el dispositivo. ·Si persististe el problema,contacte al vendedor o a un profesional calificado.
El dispositivo no se reinicia tras cerrar la ventsa con el mode "Ventana Abierta"activo	·Puede requerirseelineserosminutosparaqueel sensor detecte el cierrede la ventsa.·La sonda de temperatura está dañada.Apaguen el dispositivo ycontactaasvendedor.·Verifique que nohayobstácules alrededorde la Unidad de Mando yel dispositivo.Desactive yreactive lafunción.Si el retraso de respuerta esexcesivo,reinicieledispositivo manualmente.Si persiste el problema,contactale vendedor o aprofessional calificado.

5.2. Restablecimiento

Tras encender el dispositivo:

Dentro de 10 segundos, mantenga presionados "+" y "M" simultáneamente durante más de 2 segundos. La temperatura objetivo volverá a la configuración de fábrica (19°C). Todos los programas y modificaciones personalizadas se eliminarán permanentemente.

5.3. En caso de corte de energía

Todas las configuraciones anteriores de temperatura/hora/día de la programación/programas permanecerán válidas hasta que se interrumpa el suministro eléctrico.

Después de un corte de energía, cuando se restablezca la alimentación, el dispositivo volverá al modo y temperatura seleccionados antes del corte.

En caso de interrupción eléctrica, el dispositivo solo conservará los siguientes parámetros: temperatura y modo de funcionamiento. Tras el restablecimiento de la energía, será necesario reconfigurar la fecha y hora para garantizar el correcto funcionamiento de los diversos programas.

Nota: Por motivos de seguridad, el dispositivo se apagará automáticamente antes de 300 días consecutivos de funcionamiento.

5.4. Sustitución del termostato

Desconecte el sistema de calefacción antes de reemplazar el termostato.

6. ESPECIFICACIONES TÉCNICAS

Modelo	HR10-T17W	HR15-T17W	HR20-T17W
Tensión	230 V ~	230 V ~	230 V ~
Frecuencia	50 Hz	50 Hz	50 Hz
Potencia nominal	1000 W	1500 W	2000W
Protección clase	II	II	II
Protección contra IP	IP24	IP24	IP24
Cable piloto	6 Órdenes	6 Órdenes	6 Órdenes

Frecuencia de funcionamiento: WiFi 2.4GHz (2412-2472MHz)

Potencia máxima de radiofrecuencia transmitida: 17.91dBm

Requisitos de información aplicables a los dispositivos de calefacción eléctrica descentralizados

Identificador(es) de modelos: HR10-T17W
Item	Símbolo	Valor	Unidad	Ítem	Unidad
Potencia calorífica				Tipo de potencia calorífica/control de temperatura ambiente (seLECTIONar uno)
Potencia calorífica nominal	P nom	1.000	kW	Potencia calorífica de una sola etapa y sin control de temperatura ambiente	No
Potencia calorífica minima (indicativa)	P min	N/C	kW	Dos o más etapas manuales, s control de temperatura ambiente	No
Potencia calorífica máximo continua	P max.c	1.000	kW	Con control de temperatura ambiente por termostato mecánico	No
Consumo de energia				Con control electrónico de temperatura ambiente	No
En modo apagado	P o	0.00	W	Control electrónico de temperatura ambiente más temporizador diario	No
En modo de esper	Psm	0.49	W	Control electrónico de temperatura ambiente más temporizador semanal	Sí
En modo inactivo	P idle	0.91	W	Otras options de control (es possible le selección multiple)
En esper de rec	P nsm	0.91	W	Control de temperatura ambiente, con detectión de presencia	No
Modo de esper con visualización de Información o estado	Sí			Control de temperatura ambiente, con detectión de ventsa abierta	Sí
Eficiencia energeticaestacional de lacalefaction deespacios enmodo activo	η S,on	94.0	%	Opinion de control de distanci	Sí
				Control de arranque adaptativ	No
				Limitación del tiempo defuncioncimiento	No
				Sensor de bombilla negra	No
				Funcionalidad deautoaprendizaje	No
				Precisión del control	No
Detalles decontacto	HOM'Y SAS,GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascaq, F

Identificador(es) de modelo: HR15-T17W
Ítem	Símbolo	Valor	Unidad	Ítem	Unidad
Potencia calorífica				Tipo de potencia calorífica/control de temperatura ambiente (seLECTIONar uno)
Potencia calorífica nominal	P nom	1.500	kW	Potencia calorífica de una sola etapa y sin control de temperatura ambiente	No
Potencia calorífica minima (indicativa)	P min	N/C	kW	Dos o más etapas manuales, s control de temperatura ambiente	No
Potencia calorífica máximo continua	P max,c	1.500	kW	Con control de temperatura ambiente por termostato mecánico	No
Consumo de energia				Con control electrónico de temperatura ambiente	No
En modo apagado	P o	0.00	W	Control electrónico de temperatura ambiente más temporizador diario	No
En modo de espera	Psm	0.49	W	Control electrónico de temperatura ambiente más temporizador semanal	Sí
En modo inactivo	P idle	0.91	W	Otras options de control (es possible lo
				sección;multa)
En esper de rec	P nsm	0.91	W	Control de temperatura ambiente, con detectión de presencia	No
modo de esper con visualización de Información o estado	Sí			Control de temperatura ambiente, con detectión de ventsa abierta	Sí
Eficiencia energetica estacional de la calefacción de espacios en modo activo	η S,on	94.0	%	Oportun de control de distanci	Sí
				Control de arranque adaptativ	No
				Limitación del tiempo de funciona bajo	No
				Sensor de bombilla negra	No
				Funcionalidad de autoapreciarizaje	No
				Precisión del control	No
Detalles de contacto	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, F

Identificador(es) de modelo: HR20-T17W
Ítem	Símbolo	Valor	Unidad	Ítem	Unidad
Potencia calorífica				Tipo de potencia calorífica/control de temperatura ambiente (seLECTIONar uno)
Potencia calorífica nominal	P nom	2.000	kW	Potencia calorífica de una sola etapa y sin control de temperatura ambiente	No
Potencia calorífica minima (indicativa)	P min	N/C	kW	Dos o más etapas manuales, s control de temperatura ambiente	No
Potencia calorífica máximo continua	P max,c	2.000	kW	Con control de temperatura ambiente por termostato mecánico	No
Consumo de energia				Con control electrónico de	No
				temperatura ambiente
En modo apagado	P o	0.00	W	Control electrónico de temperatura ambiente más temporizador diario	No
En modo de espera	Psm	0.49	W	Control electrónico de temperatura ambiente más temporizador semanal	Sí
En modo inactivo	P idle	0.91	W	Otras options de control (es possible lo selección;múltiple)
En espera de red	P nsm	0.91	W	Control de temperatura ambiente, con detectión de presencia	No
Mode de espera con visualización de Información o estado	Sí			Control de temperatura ambiente, con detectión de ventsa abierta	Sí
Eficiência energetica estacional de la calefacción de espacios en modo activo	η S.on	94.0	%	Opisión de control de distanci	Sí
				Control de arranque adaptativ	No
				Limitación del tiempo de funcionaimiento	No
				Sensor de bombilla negra	No
				Funcionalidad de autoaprendizaje	No
				Precisión del control	No
Detalles de contacto	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FI

7. CUIDADO Y LIMPIEZA

1. Antes de limpiar la unidad, desconéctela de la corriente eléctrica y espere a que se enfríe por completo.
2. Use un paño húmedo para limpiar la carcasa del dispositivo.
3. Limpie periódicamente la rejilla y la calidad de aire. No sumerja la unidad en agua ni deje que ingrese agua en el conducto.

8. RECICLADO (ELIMINACIÓN DEL PRODUCTO AL FINAL DE SU VIDA ÚTIL)

El símbolo de contenedor de ruedas tachado indica que el producto debe desecharse por separado de los residuos domésticos. Debe entregarse para reciclaje conforme a las normativas ambientales locales de gestión de residuos. Al separar este artículo marcado de los residuos domésticos,

contribuirá a reducir el volumen de desechos enviados a incineradoras o vertederos y minimizará cualquier impacto negativo potencial en la salud humana y el medioambiente.

Este producto ha sido fabricado y distribuido bajo la responsabilidad de Hom'y. THOMSON y el logotipo THOMSON son marcas registradas licenciadas a Hom'y. Para más detalles, visite www.thomson-brand.com o escanee el número QR para ver nuestro video en Youtube.

Todos los demás productos, servicios, empresas, marcas comerciales, nombres comerciales o de productos, y logotipos mencionados siguen siendo propiedad exclusiva de sus respectivos dueños.

Importado por: HOM'Y SAS

GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE HECHO EN CHINA

www.mythomson.com

[e-mail]

THOMSON

Modelos: HR10-T17W, HR15-T17W, HR20-T17W

CUIDADO: Antes de trabajar, desconecte la energía en el disyuntor principal

4.2. Ciclo de modelos

Ec: Diferencia de temperatura del Modo Eco

Use « + » para navegar (fd → Pr → C → Ec) en sentido horario o « - » en sentido antihorario para seleccionar.

4.4. Ajuste de Hora (td)

En el menú, seleccione "td" con « + »/« - » y luego presione " " para entrar en el ajuste. Ajuste las horas (00-23) con « + »/« - », presione " " para los minutos (00-59).

Ajuste los minutos con « + »/« - », presione " " para seleccionar el día de la semana (1-7): 1 = lunes, 7 = domingo

Presione « + » para elegir la hora (1-24). Para cada hora, existen 2 modos alternativos:
