Tipo di prodotto	Riscaldatore elettrico a parete
Modelli compatibili	HR10-T17W, HR15-T17W, HR20-T17W
Potenza nominale	2000 W
Tensione di alimentazione	230 V ~ 50 Hz
Classe di protezione	II
Grado di protezione	IP24
Tipo di termostato	Elettronico programmabile
Modalità di funzionamento	Comfort, ECO, Antigelo, Programmi P1/P2/P3/PRG, Filo pilota
Funzione WiFi	Sì (tramite Tuya Smart / Smart Life)
Rilevamento apertura finestra	Sì
Blocco tastiera	Sì (codice PIN 025)
Indicatore di consumo energetico	Sì (verde/arancione/rosso)
Spegnimento automatico schermo	Sì (dopo 1 minuto di inattività)
Funzione antigelo	Sì (mantenimento a 7°C)
Dimensioni (circa)	600 x 500 x 150 mm
Peso (circa)	5 kg
Fissaggio	A parete con supporto
Collegamento elettrico	Morsettiera (Fase, Neutro, Filo pilota)
Pulizia	Panno umido, nessun solvente
Riparabilità	Termostato sostituibile
Marca	Thomson
Produttore	Hom'y SAS, Francia
Paese di produzione	Cina

Domande frequenti - HR20-T17W THOMSON

Come regolare l'ora sul radiatore Thomson HR20-T17W?

Premere M per entrare nel menu di impostazione, utilizzare + o - per selezionare td (time/date), quindi premere il pulsante di conferma per accedere all'impostazione. Impostare l'ora (00-23), i minuti (00-59) e il giorno della settimana (1-7) con + e -, e confermare ogni passaggio con il pulsante di conferma.

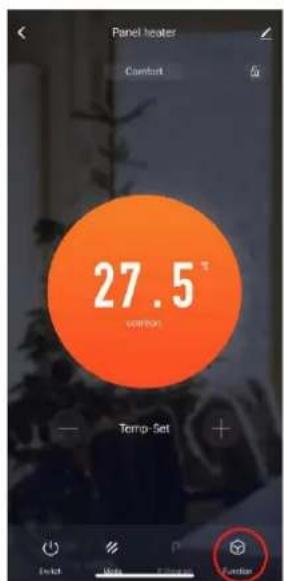

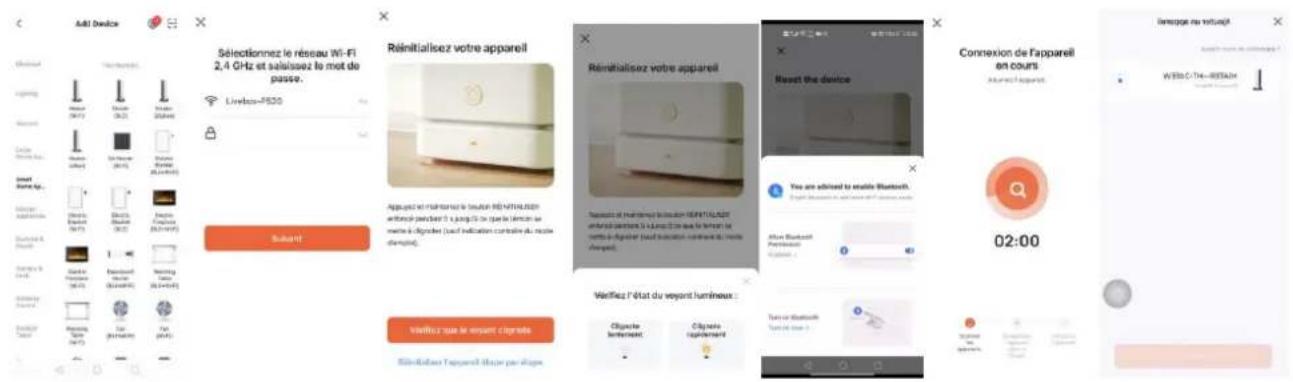

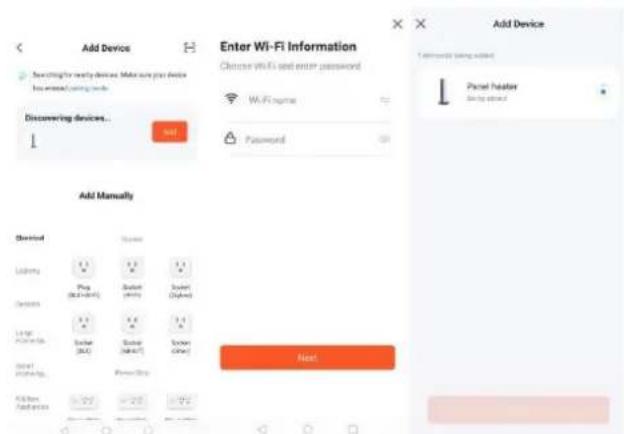

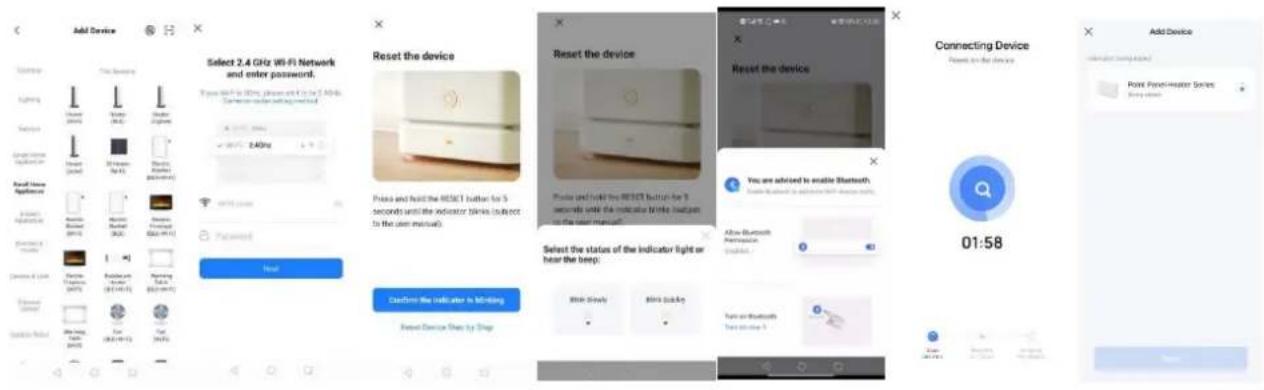

Come connettere il radiatore al WiFi tramite l'applicazione Tuya Smart?

Scaricare l'applicazione Tuya Smart e creare un account. Sul radiatore, metterlo in modalità standby (premere il pulsante di standby finché non appare il simbolo di standby), quindi premere il pulsante di conferma per più di 5 secondi fino a quando l'icona WiFi lampeggia. Nell'app, premere + per aggiungere un dispositivo, selezionare Piccolo elettrodomestico poi Riscaldatore, e seguire le istruzioni per connettere la propria rete WiFi 2,4 GHz.

Quali sono le diverse modalità di funzionamento?

Il radiatore offre diverse modalità: Comfort (temperatura regolabile da 7 a 32°C), ECO (temperatura inferiore di 3°C rispetto alla modalità Comfort), Antigelo (mantenimento a 7°C), Programmi P1/P2/P3 (programmi settimanali predefiniti), PRG (programma personalizzato) e Filo pilota (controllo tramite un box esterno).

Come programmare un ciclo di riscaldamento personalizzato (PRG)?

Premere M per entrare nel menu, selezionare Pr con i tasti +/- e confermare. È quindi possibile impostare per ogni giorno della settimana (1-7) e per ogni ora (1-24) la modalità Comfort o ECO. Utilizzare il pulsante di conferma per passare da una modalità all'altra e i tasti +/- per avanzare nell'ora. Confermare con M alla fine.

Cosa fare se il radiatore non riscalda?

Verificare innanzitutto che l'apparecchio sia ben collegato e che l'interruttore generale sia acceso. Aumentare la temperatura impostata sul termostato. Assicurarsi che nessun indumento copra l'apparecchio. Se il problema persiste, contattare un professionista qualificato.

Come attivare il rilevamento della finestra aperta?

Premere il pulsante di rilevamento finestra (simbolo finestra) finché l'icona non lampeggia. Lo schermo mostra on o oF. Usare + o - per selezionare on e confermare. Quando la temperatura scende bruscamente di 5°C, l'apparecchio passa automaticamente in modalità Antigelo.

Come bloccare la tastiera per evitare regolazioni involontarie?

Premere contemporaneamente i tasti M e + (o secondo il manuale: i due pulsanti di conferma) per 5 secondi fino a visualizzare - - -. Inserire il codice 025 usando +/- per ogni cifra e confermare con il pulsante di conferma. L'icona di blocco appare. Per disattivare, ripetere l'operazione.

Qual è la differenza tra le modalità Comfort ed ECO?

La modalità Comfort mantiene la temperatura impostata (da 7 a 32°C). La modalità ECO mantiene una temperatura inferiore di 3°C per default (regolabile tra 2 e 4°C) rispetto alla temperatura Comfort, consentendo di risparmiare energia.

Come ripristinare il radiatore alle impostazioni di fabbrica?

Entro 10 secondi dall'accensione, premere contemporaneamente i tasti M e - (o + e M secondo il manuale) per più di 2 secondi. La temperatura target torna a 19°C e tutti i programmi personalizzati vengono cancellati.

Dove trovare il servizio post-vendita o i pezzi di ricambio?

Il produttore è Hom'y SAS, situato in GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve d'Ascq, Francia. È possibile contattarli via email a [e-mail] o visitare il sito www.mythomson.com. Per i pezzi di ricambio, il termostato è sostituibile; contattare il servizio post-vendita.

MANUALE UTENTE HR20-T17W THOMSON

Pr: Programma settimanale personalizzato

(Installato con successo)

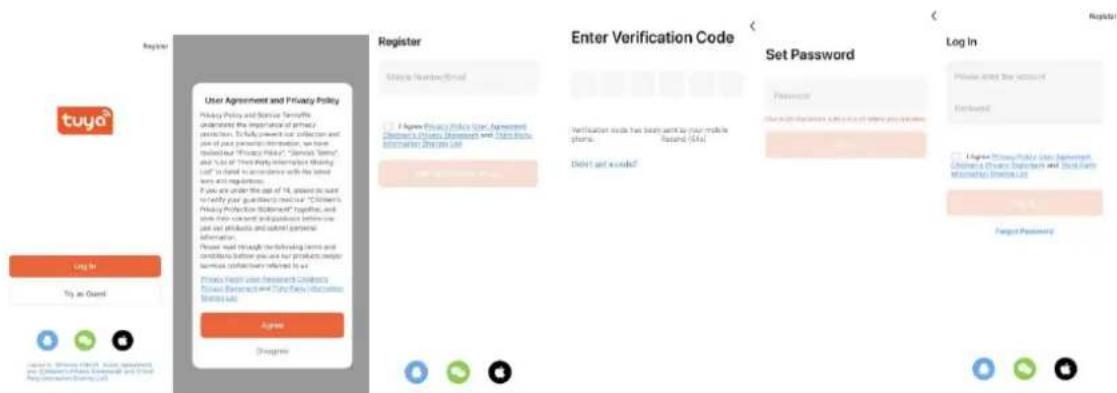

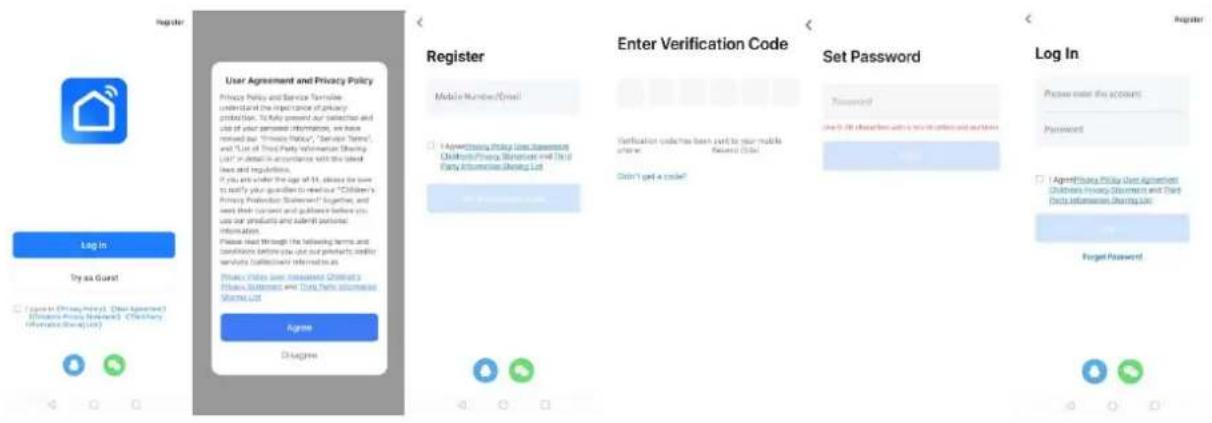

2) Registro

(Installato con successo)

2) Registro

Manuale d'istruzioni MILLA

Modelli: HR10-T17W, HR15-T17W, HR20-T17W

Traduzione della versione originale del manuale di istruzioni

1. ISTRUZIONI DI SICUREZZA 3
2. INSTALLAZIONE 4

2.1. Installazione del termosifone elettrico 4 2.2. INSTALLAZIONE NEL BAGNO 5 2.3. COLLEGAMENTO ELETTRICO 6

1. UTILIZZO DEL TERMORISCALDATORE 6

3.1. Display LCD 7 3.2. Pannello di controllo 7

1. FUNZIONAMENTO 8

4.1. Regolazione della Temperatura 8 4.2. Sezione della Modalità Operativa 8 4.3. Menu Impostazioni 10 4.4. Impostazione Ora (td) 11 4.5. Impostazioni Programma Personalizzato (PRG) 11 4.6. Impostazione Calibrazione Temperatura 12 4.7. Regolazione Differenziale Modalità ECO 12 4.8. Funzione Rilevamento Finestra Aperta 12 4.9. Icona Riscaldamento 13 4.10. Blocco tastiera 13 4.11. Indicatore Comportamento Energetico 13 4.12. Funzione di Spegnimento Automatico Schermo 14 4.13. Connetti il WiFi con TuyaSmart 14 4.14. Connetti il WiFi con Smart Life 16 4.15. Funzione di consumo di energia elettrica 18

1. IN CASO DI PROBLEMI 18

5.1. Risoluzione dei Problemi 19 5.2. Ripristino 20 5.3. In caso di interruzione di corrente 20 5.4. Sostituzione del termostato 20

1. SPECIFICHE TECNICHE 20
2. MANUTENZIONE E PULIZIA 24
3. RICICLAGGIO (SMALTIMENTO DEL PRODOTTO A FINE VITA) 25

1. ISTRUZIONI DI SICUREZZA

AVVERTENZE

• Un mezzo di disconnessione deve essere incorporato nell'impianto elettrico secondo le norme di cablaggio.
• L'impianto fisso deve includere un dispositivo di disconnessione dall'alimentazione con aperture dei contatti su tutti i poli, conforme ai requisiti di installazione.

• AVVERTENZA: Per evitare surriscaldamento, non coprire il

riscaldatore.

• L'apparecchio non deve essere posizionato direttamente sotto una presa elettrica.
• L'unità non deve essere esposta a gocciolamento o schizzi d'acqua.
• Non utilizzare l'apparecchio nel volume 0 o 1 di un bagno. (Vedere il paragrafo "INSTALLAZIONE IN BAGNO").
• Il dispositivo non deve essere utilizzato all'aperto.
• Non smontare l'apparecchio per evitare rischi di scossa elettrica.
• Il dispositivo è destinato esclusivamente all'uso domestico.
• Non esercitare pressione sulla parte anteriore, laterale o superiore dell'unità.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio tecnico o da personale qualificato per evitare pericoli.
• Tenere l'apparecchio lontano da neonati e persone con disabilità fisiche, mentali o sensoriali. Queste persone non devono utilizzare il dispositivo.
• Posizionare l'unità a una distanza minima di sicurezza di 1 metro da materiali infiammabili (tende, mobili, ecc.).
• Non installare l'apparecchio vicino a stufe, forni, fiamme di gas o liquidi infiammabili.
• Pulire l'unità con un panno leggermente umido dopo aver disattivato l'interruttore generale di alimentazione.
• Non utilizzare solventi chimici o abrasivi per pulire la superficie, poiché potrebbero graffiarla, danneggiarla o deformarla.
• I bambini sotto i 3 anni devono essere tenuti lontani a meno che non siano costantemente sorvegliati.
• I bambini tra 3 e 8 anni possono accendere o spegnere l'unità solo se

installata nella posizione normale d'uso, dopo aver ricevuto istruzioni e supervisione.

• I bambini tra 3 e 8 anni non devono collegare, regolare, pulire il riscaldatore o eseguire manutenzione.

AVVERTENZA: Alcune parti del prodotto possono surriscaldarsi e causare ustioni. Prestare particolare attenzione in presenza di bambini e persone vulnerabili.

• Il riscaldatore deve essere installato in modo che interruttori e comandi non siano raggiungibili da una persona nella vasca o doccia.
• L'apparecchio deve essere alimentato tramite un interruttore differenziale (RCD) con corrente residua nominale non superiore a 30 mA.
• Questo prodotto è conforme alle norme europee EN60335-1, EN60335-2-30 e alla Direttiva 2014/30/UE sulle interferenze elettromagnetiche.
• Per le istruzioni di fissaggio a viti e metodi di installazione, consultare la sezione "INSTALLAZIONE".
• Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e persone con capacità ridotte, se supervisionati e consapevoli dei rischi.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

2. INSTALLAZIONE

RACCOMANDAZIONI IMPORTANTI - LEGGERE PRIMA DELL'INSTALLAZIONE

• Non installare l'unità direttamente sotto una presa elettrica.
• Non installare l'unità in ambienti umidi o vicino a fonti d'acqua.
• Non utilizzare l'apparecchio all'aperto.
• Non installare l'unità in correnti d'aria che possano interferire con la sua regolazione.
• Non posizionare l'unità vicino a ostacoli che limitino il flusso d'aria circostante.
• Fissare il riscaldatore verticalmente alla parete come descritto di seguito.
• Scegliere viti e tasselli adatti al materiale della parete e al peso dell'unità.

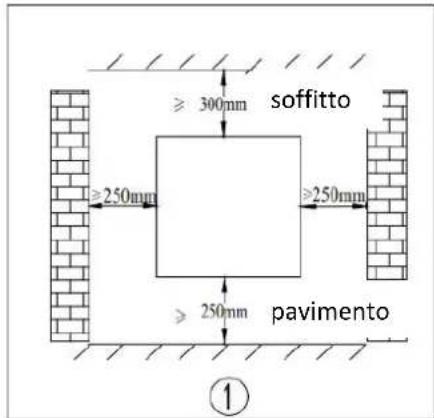

2.1. Installazione del termosifone elettrico

(5)

1. Scegliere una posizione adatta per installare il riscaldatore. (Fig. 1)
2. Smontare la staffa di parete allentando la vite (non rimuoverla, solo allentarla) e rimuovendo le piastre metalliche dai fori. Rimuovere la staffa tirandola verso il basso. (Fig. 2)
3. Verificare l'orizzontalità della staffa con una livella e segnare la posizione di 4 fori su muro. Praticare 4 fori con un trapano adatto al diametro dei tasselli. Inserire i tasselli nei fori e avvitare saldamente la staffa al muro. (Fig. 3)
4. Posizionare il riscaldatore sulla staffa (Fig. 4):

A: Allineare il riscaldatore ai 4 ganci. B: Spingere il riscaldatore verso il basso. 5. Inserire le piastre metalliche nei fori e serrare le viti per bloccare la staffa. (Fig. 5)

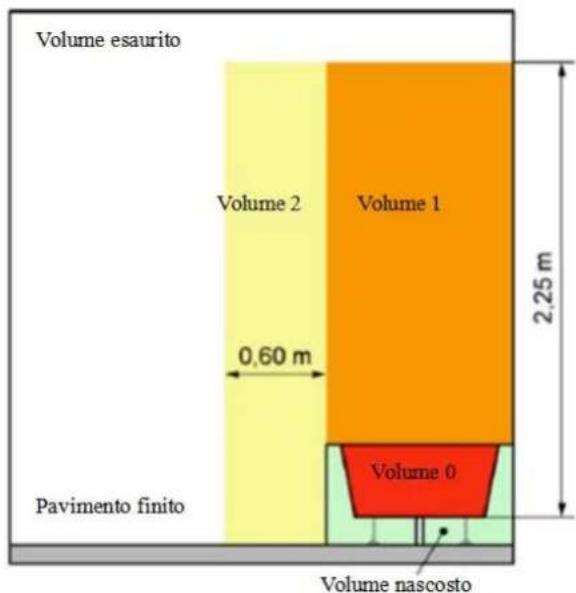

2.2. INSTALLAZIONE NEL BAGNO

Avvertimento: Questo apparecchio deve essere installato esclusivamente nel volume 2 o al di fuori dei volumi del bagno, come specificato nella norma francese NF C 15-100 per impianti elettrici domestici.

Nota: Il disegno è solo a scopo illustrativo.

Si consiglia di rivolgersi a un elettricista professionista per assistenza.

ATTENZIONE: Prima di intervenire, disattivare l'alimentazione elettrica dall'interruttore generale.

• L'installazione deve seguire le norme tecniche e rispettare gli standard locali (es. NF C15-100 in Francia).
• L'apparecchio deve essere collegato a una scatola a muro standard posizionata a ≥ 25 cm dal pavimento.
• Non collegare l'apparecchio a una presa con spina di alimentazione.
• In ambienti residenziali con vasca/doccia e circuiti 32 A, il circuito deve essere protetto da un interruttore differenziale (RCD) mA.
• L'apparecchio non deve essere collegato al cavo di terra (filo giallo-verde).

Filo blu o grigio chiaro: Collegare al Neutro (230V).

Filo marrone o rosso: Collegare alla Fase (230V).

Filo nero: Collegare al cavo pilota (funzione opzionale per controllo esterno). Non collegare a terra.

• In assenza del cavo pilota, isolare l'estremità del filo nero per evitare contatti con altri cavi o terra.

3. UTILIZZO DEL TERMORISCALDATORE

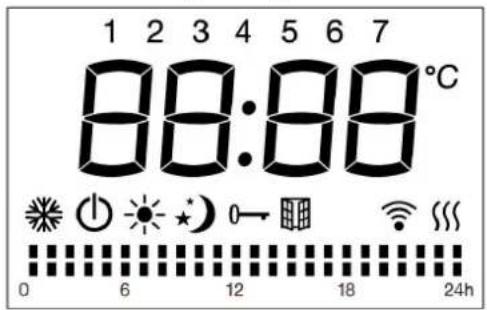

3.1. Display LCD

Simbolo	Funzione
◇	Modalità standby (apparecchio spento ma alimentato).
※	Modalità antigelo (mantiene ~7°C).
●	Modalità comfort (temperatura impostata).
◇	Modalità ECO: Temperatura 3°C (predefinita) inferiore al Comfort. Regolabile a 2°C o 4°C.
P	Modalità cavo pilota (programmazione esterna).
■	Rilevatore finestra aperta.

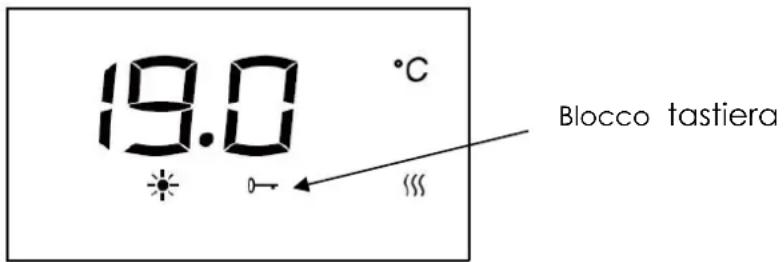

○	Blocco tastiera
©	Connessione WiFi.
||	Indicatore riscaldamento (attivo durante il funzionamento)
°C	Temperatura (°C)
Modalità personalizzate settimanali
■	Modalità Comfort attiva
■	Modalità ECO attiva

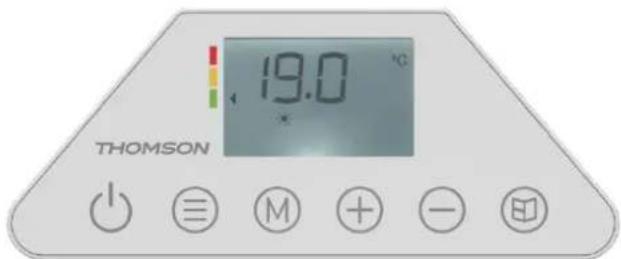

3.2. Pannello di controllo

Simbolo	Funzione
O	Accensione/spegnimento (standby).
	Pulsante conferma o selezione modi: - Comfort - ECO - Antigelo - P1/P2/P3/PRG (Programma personalizzato)/Cavo pilot
	Funzione Rilevamento Finestra Aperta
	Menu impostazioni: OraTd), programmà personalizzato (Pr), calibrazione temperatura(C) o offset ECO(EC).
Touch	Regolazioni: - Ora e giorno della settimana. - Scelta tra Comfort/ECO nei programmi. - Temperatura da 7°C a 32°C (±0.5°C per pressione).

4. FUNZIONAMENTO

Al primo accensione, configurare l'ora seguendo le istruzioni del sistema per utilizzare correttamente le modalità P1/P2/P3/PRG. Il metodo di impostazione dell'ora è dettagliato nella sezione "Regolazione dell'Ora". Se non viene eseguita alcuna azione entro 10 secondi, l'ora predefinita di fabbrica (lunedì 12:00) verrà confermata automaticamente.

Durante la prima accensione, il dispositivo si inizializza automaticamente in Modalità Confort con una temperatura predefinita di 19°C .

In caso di interruzione di corrente, al ripristino dell'alimentazione, il riscaldatore riprenderà il funzionamento nella modalità e temperatura impostate prima dell'interruzione.

4.1. Regolazione della Temperatura

Nelle modalità Confort o ECO (esclusa la modalità Antigelo), la temperatura è regolabile. Premere « + » o « - » per selezionare la temperatura desiderata tra 7°C e 32°C in modalità Confort, con incrementi di 0.5°C . La differenza di temperatura predefinita tra la modalità ECO e la modalità Confort è di 3°C , e l'intervallo di temperatura predefinito della modalità ECO è compreso tra 4°C e 29°C . Premere qualsiasi altro pulsante oltre a « + » o « - » per confermare le impostazioni; in caso contrario, il dispositivo effettuerà un salvataggio automatico entro 5 secondi. Quando la temperatura ambiente supera la temperatura impostata, il riscaldamento interrompe il riscaldamento.

4.2. Selezione della Modalità Operativa

Premere brevemente il pulsante per ciclare tra le seguenti modalità: Modalità Confort / Modalità Eco / Modalità Antigelo / P1 / P2 / P3 / PRG (Programma

Personalizzato) / Modalità Filo Pilota P. Dopo 5 secondi di lampeggiamento, il display mostra la temperatura impostata (tranne in modalità P).

MODALITÀ CONFORT: L'icona si illuminerà e il display mostrerà la temperatura impostata. Premere brevemente « + » o « - » per regolare la temperatura.

MODALITÀ ECO: L'icona si illuminerà e il display mostrerà la temperatura impostata. Premere brevemente « + » o « - » per regolare la temperatura.

MODALITÀ ANTIGELO: L'icona si illuminerà e il dispositivo manterrà una temperatura di circa 7°C.

MODALITÀ P1/P2/P3: I programmi predefiniti sono elencati di seguito.

3 programmi preimpostati sono descritti di seguito (P1/P2/P3)

PROGRAM P1	ORA	Modalità
DA LUNEDI A VENERDI	0:00-6:00	ECO
	6:00-9:00	CONFORT
	9:00-16:00	ECO
	16:00-23:00	CONFORT
	23:00-0:00	ECO
SABATO E DOMENICA	0:00-7:00	ECO
	7:00-23:00	CONFORT
	23:00-0:00	ECO

PROGRAM P2	ORA	Modalità
DA LUNEDI A DOMENICA	0:00-7:00	ECO
	7:00-23:00	CONFORT
	23:00-0:00	ECO

PROGRAM P3	ORA	Modalità
DA LUNEDI A VENERDI	0:00-6:00	ECO
	6:00-9:00	CONFORT
	9:00-13:00	ECO
	13:00-23:00	CONFORT
	23:00-0:00	ECO
SABATO E DOMENICA	0:00-7:00	ECO
	7:00-23:00	CONFORT
	23:00-0:00	ECO

I tre programmi predefiniti sono dettagliati di seguito:

Le fasce orarie per i programmi P1/P2/P3 sono fisse (non modificabili) — solo la temperatura impostata può essere modificata.

La Modalità Eco mantiene una temperatura di 3°C inferiore alla Modalità Confort per impostazione predefinita.

Per personalizzare la differenza di temperatura tra Confort/Eco, consultare la sezione 4.5. Impostazioni Programma Personalizzato. Se si desidera definire fasce orarie specifiche, utilizzare il Programma Personalizzato (PRG).

MODALITÀ PRG

La Modalità PRG è un programma personalizzato settimanale gratuito.

Quando la Modalità PRG è selezionata, l'icona « » si illumina sullo schermo, e il valore della temperatura corrente viene visualizzato al centro.

La Modalità PRG è configurata per impostazione predefinita per funzionare 24 ore su 24 in Modalità Confort (temperatura di comfort predefinita). Durante il funzionamento della Modalità PRG, lo schermo mostra l'icona corrispondente alla modalità attiva:

Modalità CONFORTe Modalità ECO

MODALITÀ FILO PILOTA:

In questa modalità, il riscaldamento è controllato da un timer esterno. Quando il programma esterno è impostato su un'altra modalità, il display mostrerà l'icona corrispondente come segue:

Impostazione modalità esterna	Icona visualizzata
Modalità comfort	P
Modalità comfort	P-1
Modalità comfort	P-2
Modalità economicica	P
Modalità antigelo	P
Modalità stand-by	P

4.3. Menu Impostazioni

Tenere premuto il pulsante "M" per entrare/uscire dal menu impostazioni. Il menu mostra le opzioni funzionali del dispositivo:

td: Impostazione ora

Pr: Programma personalizzato settimanale

C: Calibrazione temperatura

EC: Impostazione differenziale temperatura Modalità Eco

Utilizzare il pulsante « + » per scorrere le opzioni in senso orario (td → Pr → C → EC) e per tornare indietro (antiorario). L'icona selezionata lampeggerà.

4.4. Impostazione Ora (td)

Nel menu impostazioni, premere « + » o « - » per selezionare "td", poi premere brevemente per accedere all'interfaccia di impostazione ora.

Regolare le ore (00-23) con « + » / « -», poi premere per confermare e passare ai minuti (00-59).

Impostare i minuti (00-59) con « + » / « -», poi premere per confermare e passare al giorno della settimana (1-7).

Premere + o - per selezionare il giorno (d1-d7, d1=Lunedì, d7=Domenica).

Premere per finalizzare. Se non si agisce entro 10 secondi, il dispositivo salverà automaticamente e tornerà all'interfaccia principale.

Nota: impostare ora/giorno prima di accedere ad altre impostazioni.

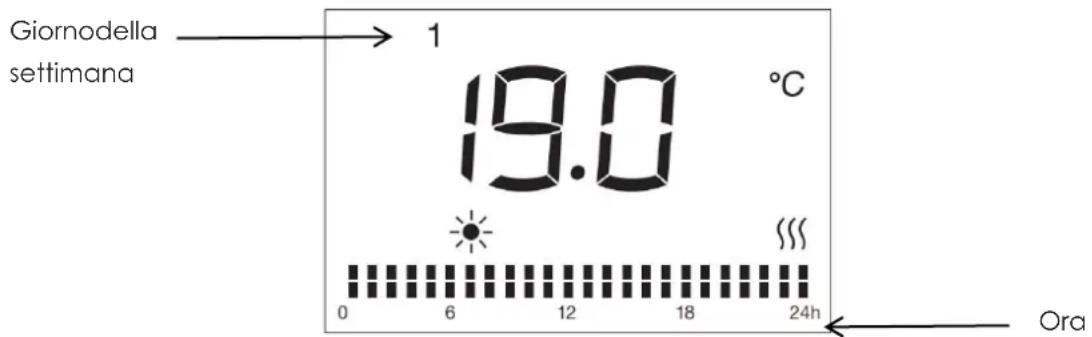

4.5. Impostazioni Programma Personalizzato (PRG)

Nel menu di impostazione, premere « + » o « - » per selezionare « Pr », e premere brevemente « » per accedere all'interfaccia di regolazione del programma settimanale Pr (il programma modificabile).

L'icona di impostazione predefinita si illumina e il numero « 1 » che rappresenta il giorno della settimana (1=Lunedì) lampeggia.

Impostare il giorno della settimana utilizzando il pulsante « + » (1=LUNEDÌ, 2=MARTEDÌ,... 7=DOMENICA), quindi convalidare premendo il pulsante.

Premere « + » per scegliere l'ora (1-24). Per ogni ora, esistono 2 modalità alternative: modalità Comfort e modalità Eco. L'icona della modalità Programma Personalizzato dell'ora lampeggerà.

Premere « - » per scegliere tra la modalità COMFORT e la modalità ECO.

Per convalidare il programma selezionato per il giorno 1 (LUNEDÌ): premere il pulsante.

Per terminare la regolazione fino al giorno 7 (DOMENICA): ripetere la stessa operazione più volte.

Premere il pulsante M per confermare dopo tutte le regolazioni; in caso contrario, il dispositivo effettuerà un salvataggio automatico entro 30 secondi e tornerà all'interfaccia operativa.

Grazie a questa modalità, potete personalizzare i vostri programmi di riscaldamento a vostro piacimento.

4.6. Impostazione Calibrazione Temperatura

Nel menu impostazioni, selezionare "C" con « + » / « - », poi premere « » per accedere.

all'interfaccia di calibrazione. Per impostazione predefinita, viene visualizzato "0".

Esempio: Se il termostato è impostato a 24°C ma il termometro segna 22°C , impostare una calibrazione di -2°C .

4.7. Regolazione Differenziale Modalità EGO

La differenza di temperatura predefinita tra le modalità COMFORT e ECO è di 3°C . É possibile modificare il setpoint a 2°C o 4°C , con incrementi di 1°C .

Premere il pulsante M per accedere all'interfaccia del menu delle impostazioni, quindi

premere « + »/« - » per selezionare "Ec". Premere il pulsante per accedere

all'interfaccia di impostazione dei parametri.

Premere « + »/« - » per regolare il setpoint. Premere il pulsante per confermare; in caso contrario, il dispositivo effettuerà un salvataggio automatico dopo 5 secondi e tornerà all'interfaccia operativa.

4.8. Funzione Rilevamento Finestra Aperta

Premere per accedere all'impostazione di rilevamento apertura finestre n « »

lampeggiante. Lo schermo mostrerà « on » o « oF ». Premere « + » o « - » per selezionare. Se è selezionato « on», la funzione di rilevamento apertura finestre è attivata. Quando è selezionato « oF», la funzione di rilevamento apertura sarà disattivata. Premere « » per registrare.

Dopo 5 secondi senza operazioni, il termoriscaldatore registrerà e ripristinerà automaticamente l'impostazione tornando alla modalità operativa precedente.

L'impostazione predefinita di fabbrica è disattivata.

Quando è selezionato « on», l'icona « » sarà visualizzata sullo schermo. Quando viene rilevata una diminuzione di temperatura di 5°C , l'apparecchio passa automaticamente in modalità ANTI-GELO (lo schermo mostra 7°C con « » lampeggiante).

Quando viene rilevato un aumento superiore a 2°C , tornerà alla modalità operativa

precedente. È possibile premere qualsiasi tasto per tornare alla modalità operativa precedente.

Nota: la funzione di rilevamento apertura finestre non è disponibile in modalità anti. In caso di abbassamento anomalo della temperatura, l'apparecchio potrebbe attivarsi anche con finestre chiuse.

4.9. Icona Riscaldamento

1) Se la temperatura ambiente è inferiore a quella impostata e il radiatore deve attivarsi, l'icona si illumina. Si spegne se la temperatura supera l'impostazione. 2) In modalità standby, l'icona non è visibile.

4.10. Blocco tastiera

Attivazione:

Tenere premuti contemporaneamente "M" e "E" per 5 secondi finché il display mostra "---". Inserire la password predefinita a 3 cifre (025):

Premere « + » / « - » per selezionare la prima cifra 0, poi premere " " per confermare.

Premere « + » / « - » per selezionare la seconda cifra 2, poi premere " " per confermare. Premere « + » / « - » per selezionare la terza cifra 5, poi premere " " per confermare. L'icona del blocco si illuminerà, indicando l'attivazione.

Disattivazione:

Ripetere il processo: Tenere premuto "M" per 5 secondi per entrare in modalità PINLOCK. Reinserire la password corretta (025) usando i pulsanti « + » e " ". Premere per confermare la disattivazione. L'icona " si spegnerà.

Il blocco non disabilita il pulsante standby, che rimane funzionante. Il blocco si disattiva automaticamente in caso di interruzione di alimentazione. Per riattivarlo, ripetere i passi dopo il ripristino della corrente.

4.11. Indicatore Comportamento Energetico

In tutte le modalità operative:

1) Temperatura ≤ 19°C: Viene visualizzata l'etichetta verde. 2) 19°C < T ≤ 24°C: Viene visualizzata l'etichetta arancione.

3) Temperatura >24°C: viene visualizzata l'etichetta rossa.

La temperatura consigliata da ADEME è 19°C, indicata come misura preventiva per l'utente. Temperature più elevate aumentano il consumo energetico.

Note:

1) Modalità Standby: l'indicatore non è visibile. 2) Navigazione Submenu: l'indicatore non è mostrato nei sottomenu.

4.12. Funzione di spegnimento automatico dello schermo

Dopo 1 minuto di inattività, la retroilluminazione si spegne automaticamente. Premere un tasto qualsiasi per riattivare la luminosità al 100%.

4.13. Connetti il WiFi con TuyaSmart

1) Scarica l'APP

Puoi scaricare l'app cercando "TuyaSmart" nel tuo app store o scansionando il seguente codice QR.

installato con successo)

2) Registrazione

Apri l'app "TuyaSmart", registra un account: puoi utilizzare il numero di telefono o l'indirizzo e-mail per registrarti. Riceverai un codice di verifica. Inserisci il codice di verifica e poi imposta la tua password. Utilizza la nuova password per il login.

3) Aggiungi e collega il dispositivo

Inserisci la spina di alimentazione e accendi l'interruttore di alimentazione. Scegli la modalità "Stand by" premendo il pulsante " finché non viene visualizzato il simbolo "Stand by". Tieni premuto " per più di 2 secondi e l'icona " " lampeggerà.

Esistono 2 metodi per collegare il servizio

Metodo 1: Premi il pulsante "Aggiungi" nella pagina centrale. Quindi inserisci la password del Wi-Fi. Premi "Avanti" per iniziare la connessione. (Nota: Mantenere il Bluetooth e il Wi-Fi del telefono attivi. Attualmente è supportato solo il Wi-Fi 2,4 GHz. Assicurarsi che la rete sia 2,4 GHz.)

Metodo 2: Scegli "Piccolo elettrodomestico" in "Aggiungi manualmente".

Quindi scegli "Radiatore". Quindi inserisci la password del Wi-Fi. Premi "Avanti" e scegli lo stato dell'indicatore preferito per avviare la connessione. (Nota: Mantenere il Bluetooth e il Wi-Fi del telefono attivi. Attualmente è supportato solo il Wi-Fi 2,4 GHz. Assicurarsi che la rete sia 2,4 GHz.)

4) Connessione riuscita

Quando è collegato correttamente, l'icona Wi-Fi smetterà di lampeggiare e continuerà ad accendersi (inclusa la modalità Stand-by). E l'app mostrerà "Dispositivo aggiunto correttamente".

Premi "Fatto" per avviare il funzionamento dell'apparecchio tramite il telefono.

Avvertenze:

1) Se non viene eseguita alcuna operazione entro 3 minuti dopo aver premuto '' '' per più di 2 secondi, la funzione WiFi smetterà di lampeggiare e scomparirà dallo schermo. 2) Se è necessario ricollegare il WiFi per l'elettrodomestico, ripetere il passaggio 3.

4.14. Connetti il WiFi con Smart Life

1) Scarica APP

Puoi scaricare l'app cercando l'app "TuyaSmart" nel loro app store o scansionando il seguente codice QR.

installato con successo)

2) Registrazione

Apri l'app "Smart Life" e registra un account: puoi utilizzare il numero di telefono o l'indirizzo e-mail per registrarti. Riceverai un codice di verifica. Inserisci il codice di verifica e imposta la tua password. Utilizza la nuova password per il login.

3) Aggiungi e collega dispositivo

Inserisci la spina di alimentazione e accendi l'interruttore di alimentazione. Scegli la modalità "Stand by" premendo il pulsante "" finché non viene visualizzato il simbolo "Stand by". Tieni premuto "" per più di 2 secondi: l'icona "" lampeggerà. Premi l'icona "+" nella pagina in alto a destra, pulsante "Aggiungi dispositivo" nella pagina centrale, per iniziare ad aggiungere il dispositivo.

Esistono 2 metodi per collegare il servizio:

Metodo 1: Premi il pulsante "Aggiungi" nella pagina centrale. Quindi inserisci la password del Wi-Fi. Premi "Avanti" per iniziare la connessione. (Nota: Mantenere il Bluetooth e il Wi-Fi del telefono attivi. Attualmente è supportato solo il Wi-Fi 2,4 GHz. Assicurarsi che la rete sia 2,4 GHz.)

Metodo 2: Scegli "Piccolo elettrodomestico" in "Aggiungi manualmente".

Quindi scegli "Radiatore". Quindi inserisci la password del Wi-Fi. Premi "Avanti" e scegli lo stato dell'indicatore preferito per avviare la connessione. (Nota: Mantenere il Bluetooth e il Wi-Fi del telefono attivi. Attualmente è supportato solo il Wi-Fi 2,4 GHz. Assicurarsi che la rete sia 2,4 GHz.)

4) Connessione riuscita

Quando è collegato correttamente, l'icona Wi-Fi smetterà di lampeggiare e continuerà ad accendersi (inclusa la modalità Stand-by). E l'app mostrerà "Dispositivo aggiunto correttamente".

Premi "Fatto" per avviare il funzionamento dell'apparecchio tramite il telefono.

Avvertenze:

1) Se non viene eseguita alcuna operazione entro 3 minuti dopo aver premuto "" per più di 2 secondi, la funzione WiFi smetterà di lampeggiare e scomparirà dallo schermo. 2) Se è necessario ricollegare il WiFi per l'elettrodomestico, ripetere il passaggio 3.

4.15. Funzione di consumo di energia elettrica

Puoi controllare il consumo di energia e il tempo di riscaldamento dall'APP.

5. IN CASO DI PROBLEMI

5.1. Risoluzione dei Problemi

Il dispositivo non riscalda	· Verificare che il dispositivo sia correttamente collegato alla rete elettrica e accesso. · Controllare la posizione dell'interruttore principale di installazione. · Aumentare la temperatura impostata sul regolatore. · Assicurarsi che nessun indumento copra l'unità di controllo. · Se il problema persistsente, contattare un rivenditore autorizzato o un professionista qualificato.
Il dispositivo riscalda continuazione	· Ridurre la temperatura programmata sul regolatore di dispositivo. · Verificare che nessun indumento copra il dispositivo dato. · Se continua a riscaldare, contattare il venditore o u professionista qualificato. · è possibile regolare le impostazioni di compensazione ±5°C; per dettagli, consulhare "Regolazione del Punto o Temperatura Impostato (C)".
LaStanza rimane fredda	· Assicurarsi che la potenza del dispositivo correponda alle dimensioni dellaStanza. · Durante il primo utilizzo: Attendere circa 2 ore per raggiunge temperature programmata (l'impostazione massima non accelerer il riscaldamento).
Il dispositivo non risponde correttamente ai comandi della cassa Pilot Wire	· Disconnettere il dispositivo. · Verificare che la connessione sia corretta e che la funzioni correttamente. · Contattare un professionista qualificato.
Il dispositivo continua a riscaldare nonostante la finestra sua aperta con la Modalità "Finestre Aperta" attiva	· Potrebbero essere necessari alcuni minuti per l'attivazione della funzione. · La differenza di temperatura tra esterno e interno potrebbe essere insufficiente per il funzionamento della funzione. · Verificare che non vi siano ostacoli attorno all'Unità Comando e al dispositivo. · Se il problema persistsente, contattare il venditore o un
	professionista qualificato.
Il dispositorio non si riavvia dopo la chiusura della finestra con la Modalità "Finestre Aperta" attivo	• Potrebbero essere necessari alcuni minuti affinché il sensore rilevì la chiusura della finestra. • La sonda di temperatura è danneggiata. Specnere dispositorio e contattare il venditore. • Verificare che non vi siano ostacoli attorno all'Unità Comando e al dispositorio. • Disattivare e riattivare la funzione. • Se il ritardo di risposta della funzione è excessivo, è possibile riavviare manualmente il dispositorio. • Se il problema persiste, contattare il venditore o un professionista qualificato.

5.2. Ripristino

Dopo l'accensione:

Entro 10 secondi, tenere premuti "+" e "M" contemporaneamente per più di 2 secondi. La temperatura obiettivo tornerà alle impostazioni di fabbrica (19°C). Tutti i programmi e le modifiche personalizzate verranno eliminati definitivamente.

5.3. In caso di interruzione di corrente

Tutte le impostazioni sopra indicate per temperatura / ora / giorno della settimana / programmi rimangono valide fino alla rimozione dell'alimentazione elettrica. Dopo un'interruzione di corrente, quando l'alimentazione viene ripristinata, il dispositivo tornerà alla modalità e alla temperatura selezionate prima dell'interruzione.

In caso di interruzione di corrente, il dispositivo conserva solo i seguenti parametri: temperatura e modalità operativa. Al ripristino dell'alimentazione, è necessario reimpostare data e ora per garantire il corretto funzionamento dei vari programmi.

Nota: Per motivi di sicurezza, il dispositivo si spegnerà automaticamente dopo 300 giorni consecutivi di funzionamento.

5.4. Sostituzione del termostato

Disconnettere il sistema di riscaldamento prima di sostituire il termostato.

Modello	HR10-T17W	HR15-T17W	HR20-T17W
Tensione	230 V ~	230 V ~	230 V ~
Frequenza	50 Hz	50 Hz	50 Hz
Potenza nominale	1000 W	1500 W	2000W
Classe di protezione	II	II	II
Protezione IP	IP24	IP24	IP24
Filo pilota	6 orders	6 orders	6 orders

Frequenza operativa: WiFi 2,4 GHz (2412-2472 MHz)

Potenza massima in radiofrequenza trasmessa: 17,91 dBm

Requisiti informativi applicabili ai dispositivi di riscaldamento elettrici decentralizzati

Identificatore/i del modello: HR10-T17W
Art.	Simbolo	Valore	Unità	Art.	Unità
Potenza termica				Tipodi uscità di calore/controllo della temperature ambiente (selezionne uno)
Potenza termica nominale	P nom	1.000	kW	Potenza termica a singolo stadiqnessun controllo della temperature ambiente	No
Portata termica minima (indicativa)	P min	N/A	kW	Due o più fasi manuali, nella controlo della temperature ambiente	No
Erogazione oraria massima in regime continuo	P max,c	1.000	kW	Con termostato meccanico termoregolazione ambiente	No
Consumo energetico				Con controllo elettronico della temperature ambiente	No
In modalità off	P o	0.00	W	Controllo elettronico della temperature ambiente più timer diurno	No
In modalità standby	Psm	0.49	W	Controllo elettronico della temperature ambiente più timer settimanale	Si
In modalità inattiv	P idle	0.91	W	Altre opzioni di controllo (possibili selezion multiple)
In standby di rete	P nsm	0.91	W	Controllo temperatura ambiente, con rilevamento presenza	No
Modalità standby con visualizzazione di informazioni o stato	Si			Controllo temperatura ambiente, con rilevamento finestra aperta	Si
Efficienza	η S,on	94.0	%	Opzione di controllo della	Si
energetica stagionale del riscaldamento d'ambiente in modalità attiva				distanza
				Comando di avvio adattivo	No
				Limitazione dell'orario di lavoro	No
				Sensore a bulbo nero	No
				Funzionalità di autoapprendimento	No
				Precisione del controllo	No
Dettagli contatto	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRAN

Identificatore/i del modello: HR15-T17W
Art.	Simbolo	Valore	Unità	Art.	Unità
Potenza termica				Tipodi uscita di calore/controllo della temperature ambiente (selezionne uno)
Potenza termica nominale	P nom	1.500	kW	Potenza termica a singolo stadic nessun controllo della temperature ambiente	No
Portata termica minima (indicativa)	P min	N/A	kW	Due o più fasi manuali, alla controlo della temperature ambiente	No
Erogazione oraria massima in regime continuo	P max.c	1.500	kW	Con termostato meccanico termoregolazione ambiente	No
Consumo energetico				Con controlo elettronico della temperature ambiente	No
In modalità off	P o	0.00	W	Controllo elettronico della temperature ambiente più timer diurno	No
In modalità standby	Psm	0.49	W	Controllo elettronico della temperature ambiente più timer settimanale	Sì
In modalità inattiv	P idle	0.91	W	Altre opzioni di controllo (possibili selezion multiple)
In standby di rete	P nsm	0.91	W	Controllo temperatura ambiente, con rilevamento presenza	No
Modalità standby con visualizzazione di informazioni o stato	Si			Controllo temperatura ambiente, con rilevamento finestra aperta	Si
Efficienza energetica stagionale del riscaldamento d'ambiente in modalità attiva	η S,on	94.0	%	Opzione di controllo della distan	Si
				Comando di avvio adattivo	No
				Limitazione dell'orario di lavoro	No
				Sensore a bulbo nero	No
				Funzionalità di autoapprendimento	No
				Precisione del controllo	No
Dettagli contatto	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRAN

Identificatore/i del modello: HR20-T17W
Art.	Simbolo	Valore	Unità	Art.	Unità
Potenza termica				Tipodi uscità di calore/controllo della temperature ambiente (selezionne uno)
Potenza termica nominale	P nom	2.000	kW	Potenza termica a singolo stadiqnessun controlledlla temperature ambiente	No
Portata termica minima (indicativa)	P min	N/A	kW	Due o più fasi manuali, alla controlo della temperature ambiente	No
Erogazione oraria massima in regime continuo	P max,c	2.000	kW	Con termostato meccanico termoregolazione ambiente	No
Consumo energetico				Con controllo elettronico della temperature ambiente	No
In modalità off	P o	0.00	W	Controllo elettronico della temperature ambiente più timer	No
				diurno
In modalitàstandby	Psm	0.49	W	Controllo elettronico della temperature ambiente più timer settimanale	Sì
In modalità inattiv	P idle	0.91	W	Altre opzioni di controllo (possibili selezion multiple)
In standby di rete	P nsm	0.91	W	Controllo temperatura ambiente, con rilevamento presenza	No
Modalità standby con visualizzazione di informazioni o stato	Sì			Controllo temperatura ambiente, con rilevamento finestra aperta	Sì
Efficienza energetica stagionale del riscaldamento d'ambiente in modalità attiva	η S.on	94.0	%	Opzione di controllo della distan	Sì
				Comando di avvio adattivo	No
				Limitazione dell'orario di lavoro	No
				Sensore a bulbo nero	No
				Funzionalità di autoapprendimento	No
				Precisione del controllo	No
Dettagli contatto	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRAN

7. MANUTENZIONE E PULIZIA

1) Prima di pulire l'apparecchio, spegnerlo dall'alimentazione e attendere che sia completamente freddo. 2) Utilizzare un panno umido per pulire l'involucro del dispositivo. 3) Pulire regolarmente la griglia e l'uscita dell'aria. Non immergere mai l'apparecchio in acqua o lasciare che l'acqua entri nell'apparecchio.

8. RICICLAGGIO (SMALTIMENTO DEL PRODOTTO A

FINE VITA)

Il significato del bidone barrato con ruote indica che il prodotto deve essere smaltito separatamente dai rifiuti domestici. Deve essere consegnato per il riciclaggio conformemente alle normative ambientali locali sulla gestione dei rifiuti. Separando questo articolo contrassegnato dai rifiuti domestici,

contribuirete a ridurre il volume di rifiuti inviati a inceneritori o discariche e a minimizzare qualsiasi potenziale impatto negativo sulla salute umana e sull'ambiente.

Questo prodotto è stato fabbricato e distribuito sotto la responsabilità di Hom'y. THOMSON e il logo THOMSON sono marchi registrati concessi in licenza a Hom'y. Per ulteriori dettagli, visitare www.thomson-brand.com o scansionare il codice QR per visualizzare il nostro video su YouTube.

Tutti gli altri prodotti, servizi, aziende, marchi, nomi commerciali o di prodotti e loghi menzionati rimangono proprietà esclusiva dei rispettivi titolari.

Importato da: HOM'Y SAS

GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve d'Ascq, FRANCE Fabbricato in R.P.C.

www.mythomson.com

[e-mail]

THOMSON
