MODE D'EMPLOI FX-EH2 Fuxtec
Version française....26
-
Introduction et sécurité....26
-
Remarque concernant la sécurité d'utilisation....27
-
Symboles apposés sur le produit ....28
-
Contenu de la livraison....28
-
exploitation....29
-
Nettoyage et entretien....32
-
maintenance....32
-
Accessoires et pièces de rechange....32
-
Description générale ....32
-
Données techniques....32
-
Registre européen des produits pour l'étiquetage énergétique ....33
-
garantie....35
-
RECYCLAGE 35
-
service après-vente ....36
-
protection des droits d'auteur ....36
Lisez attentivement ce mode d'emploi original avant la première utilisation du produit et suivez toutes les instructions. Conservez ce document dans un endroit sûr pour pouvoir vous y référer ultérieurement ou le transmettre au propriétaire suivant. Familiarisez-vous avec les fonctions et l'utilisation correcte du produit. Respectez toutes les consignes de sécurité figurant dans le manuel d'entretien. Agissez toujours de manière responsable et respectueuse envers les tiers. L'exploitant est responsable des accidents ou des dangers causés à des tiers.
Utilisation conforme à la destination
Le produit doit être utilisé conformément à l'usage prévu. Toute utilisation autre que celle prévue est considérée comme non conforme. L'utilisateur ou l'exploitant est seul responsable des dommages ou blessures de toute nature qui en résultent ; le fabricant décline toute responsabilité à cet égard. Veuillez noter que le produit n'est pas conçu pour un usage commercial, artisanal ou industriel. Toute garantie ou responsabilité est exclue si le produit est utilisé dans de tels domaines d'application ou pour des activités similaires.
Ne laissez aucune personne qui n'a pas lu et compris entièrement cette notice monter, mettre en service, régler ou utiliser le produit. Ce produit est exclusivement destiné à des pièces bien isolées ou à une utilisation non permanente.
consignes de sécurité
Lisez toutes les consignes de sécurité, les instructions d'utilisation, les illustrations et les données techniques fournies avec le produit. Le non-respect de ces consignes peut entraîner des blessures graves ou des dommages importants. L'utilisateur est tenu d'utiliser le produit conformément à l'usage prévu, de prêter attention à l'environnement et de faire particulièrement attention aux autres personnes, en particulier aux enfants. Respectez toujours les consignes de sécurité indiquées.
32. REMARQUE CONCERNANT LA SÉCURITÉ D'UTILISATION
- Lisez attentivement toutes les instructions avant la première mise en service.
- Ne placez pas l'appareil directement sous une prise électrique.
- Attention : afin d'éviter toute surchauffe, l'appareil ne doit pas être recouvert.
- N'utilisez pas l'appareil à proximité d'une baignoire, d'une douche ou d'une piscine.
• N'utilisez pas l'appareil s'il est tombé.
- Ne mettez pas l'appareil en service s'il présente des dommages visibles.
- Placez l'appareil uniquement sur une surface stable et plane.
- Attention : n'utilisez pas l'appareil dans de petites pièces où se trouvent des personnes qui ne peuvent pas quitter la pièce de leur propre chef, sauf si une surveillance permanente est assurée.
- Avertissement : afin d'éviter tout risque d'incendie, maintenez les textiles, rideaux et autres matériaux inflammables à une distance minimale de 1 mètre de la sortie d'air.
- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un service après-vente agréé ou un spécialiste qualifié.
- Cet appareil peut être utilisé par des personnes âgées de 8 ans et plus ou par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience, à condition qu'elles soient surveillées ou qu'elles aient reçu des instructions d'utilisation sûre et qu'elles connaissent les dangers.
- Les enfants ne doivent pas jouer avec l'appareil. - Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
- Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont surveillés en permanence. Les enfants âgés de 3 à 8 ans ne doivent allumer et éteindre l'appareil que s'il a été installé dans la position de fonctionnement prévue et s'ils ont été surveillés ou informés de manière appropriée. Ils ne sont pas autorisés à le brancher, à le régler, à le nettoyer ou à effectuer des travaux d'entretien.
- Attention : certaines pièces peuvent devenir très chaudes pendant le fonctionnement et provoquer des brûlures. Faites particulièrement attention aux enfants et aux personnes vulnérables.
- Branchez l'appareil uniquement sur une prise monophasée avec la tension indiquée sur la plaque signalétique.
- Ne laissez pas l'appareil en fonctionnement sans surveillance. Mettez-le toujours hors tension (OFF/0) et débranchez-le du secteur lorsqu'il n'est pas utilisé.
- Maintenez une distance minimale de 100 cm entre l'appareil et les matériaux inflammables tels que les meubles, les coussins, les rideaux, le papier ou les vêtements.
- Débranchez la fiche secteur lorsque l'appareil n'est pas utilisé. Ne tirez pas sur le câble.
- Veillez à ce que l'entrée et la sortie d'air soient dégagées. Une distance d'au moins 1 mètre doit être respectée devant l'appareil et d'au moins 50 cm derrière celui-ci.
- Ne laissez pas les enfants ou les animaux toucher l'appareil ou jouer avec. La sortie d'air peut devenir très chaude pendant le fonctionnement (plus de 160 °C / 320 °F).
- N'utilisez pas l'appareil dans des pièces contenant des gaz explosifs ou en présence de solvants, de peintures ou de colles inflammables.
- Maintenez l'appareil propre et ne laissez aucun objet pénétrer dans les ouvertures d'aération, car cela pourrait entraîner un choc électrique, un risque d'incendie ou des dommages.
Ce manuel utilise des symboles pour attirer votre attention sur les dangers potentiels. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements ne suppriment pas le danger et ne remplacent pas les mesures appropriées pour prévenir les accidents.
Veuillez lire attentivement ce mode d'emploi avant la mise en service du produit et conservez-le dans un endroit sûr pour consultation ultérieure.
Ne pas recouvrir l'appareil !
Marquage CE
Le produit est conforme aux exigences et aux réglementations de la Communauté européenne.

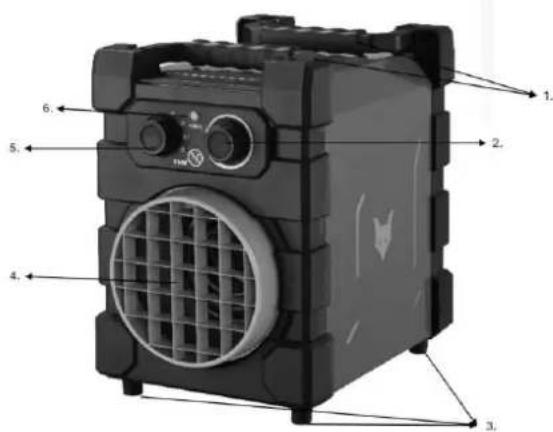

34. CONTENU DE LA LIVRAISON
Veuillez vérifier que l'article est complet conformément à la description. En cas de pièces défectueuses, veuillez contacter notre service clientèle FUXTEC.
Le radiateur soufflant est livré complet avec câble d'alimentation et fiche.
- Poignées
- Bouton rotatif droit (régulateur thermostatique)
- Pieds
- Grille d'aération
- Bouton rotatif gauche (puissance de chauffage)
-
Voyant d'alimentation
-
Ouvrez l'emballage et retirez l'appareil avec précaution.
• Vérifiez que la livraison est complète.
• Vérifiez que l'appareil n'a pas subi de dommages pendant le transport. - Conservez l'emballage jusqu'à la fin de la période de garantie, si possible.
35. EXPLOITATION
Introduction
Ce radiateur soufflant est exclusivement destiné à une utilisation domestique, dans les garages, les halls privés ou les ateliers de bricolage. L'appareil dispose d'un thermostat pour surveiller et réguler la température ambiante ainsi que d'une protection contre la surchauffe à réarmement automatique. Le thermostat mesure en permanence la température ambiante et régule la puissance de chauffage en conséquence. Lorsque la température préréglée est atteinte, le thermostat coupe l'élément chauffant, ce qui arrête automatiquement le moteur du ventilateur. En cas de surchauffe, le dispositif de sécurité thermique interrompt le fonctionnement de l'appareil et le rétablit automatiquement dès qu'une température sûre est atteinte.
Lors de la première mise en service du radiateur soufflant, un léger dégagement de fumée peut se produire. Ce phénomène est normal et disparaît après quelques instants. L'élément chauffant est en acier inoxydable et a été recouvert en usine d'une huile protectrice. Lors du chauffage, cette huile s'évapore et provoque un dégagement de fumée temporaire.
Description du panneau de commande (mode de commutation)
Le radiateur soufflant dispose d'une interface utilisateur claire avec les éléments de commande suivants :

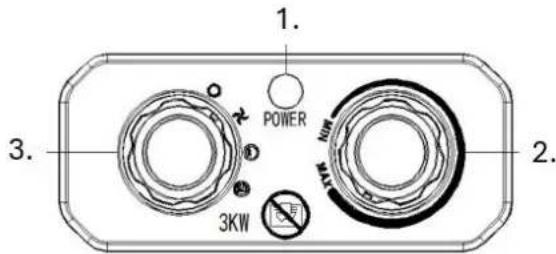

FX-EH3-3KW
- 1. Voyant de fonctionnement : un voyant situé sur le dessus de l'appareil indique si le radiateur soufflant est en marche.
- 2. Bouton rotatif droit (régulateur thermostatique) : permet de régler en continu la température ambiante souhaitée. Le thermostat ajuste automatiquement la puissance de chauffage afin de maintenir la température réglée à un niveau constant.
- 3. Bouton rotatif gauche : permet de sélectionner la puissance de chauffage souhaitée. Selon le réglage, différents niveaux de fonctionnement peuvent être sélectionnés, par exemple le mode ventilateur sans chauffage, le niveau de chauffage 1 (faible puissance) ou le niveau de chauffage 2 (pleine puissance).


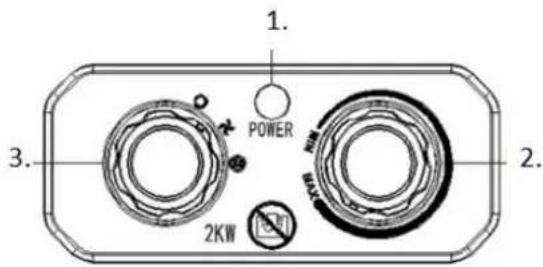

1. POWER 3KW 2. 3.FX-EH2-2KW
- 1. Voyant de fonctionnement : un voyant situé sur le dessus de l'appareil indique si le radiateur soufflant est en marche.
- 2. Bouton rotatif droit (régulateur thermostatique) : permet de régler en continu la température ambiante souhaitée. Le thermostat ajuste automatiquement la puissance de chauffage afin de maintenir la température réglée.
- 3. Bouton rotatif gauche : permet de sélectionner le mode de fonctionnement souhaité. Selon le réglage, vous pouvez choisir entre le mode ventilateur sans chauffage et le mode ventilateur avec chauffage.
- Le radiateur soufflant n'est pas adapté à une utilisation à l'extérieur par temps humide, dans les salles de bains ou dans d'autres environnements humides ou mouillés.
• Veuillez noter que l'appareil peut devenir très chaud pendant son fonctionnement. Placez-le
toujours à une distance suffisante des matériaux inflammables tels que les meubles, les rideaux ou autres objets similaires.
- Attention : ne pas recouvrir l'appareil – risque de surchauffe !
- L'appareil ne doit pas être utilisé directement sous une prise de courant.
- Ne connectez pas le radiateur soufflant à des minuteries ou autres dispositifs de commande qui pourraient l'allumer ou l'éteindre automatiquement sans surveillance.
- N'utilisez pas le radiateur soufflant dans des pièces où des liquides ou des gaz inflammables sont stockés ou utilisés.
- Si vous utilisez une rallonge, celle-ci doit être aussi courte que possible et entièrement déroulée.
- Ne branchez aucun autre appareil sur la même prise que celle sur laquelle le radiateur soufflant est branché.
- N'utilisez pas le radiateur soufflant à proximité immédiate d'une baignoire, d'une douche ou d'une piscine.
- Si le câble d'alimentation est endommagé, il doit être remplacé uniquement par le fabricant, un service après-vente agréé ou un spécialiste qualifié.
- Ne laissez pas l'appareil en marche sans surveillance. Tenez les enfants et les animaux domestiques à l'écart du radiateur soufflant.
- Ne placez pas l'appareil sur des supports mobiles ou instables qui pourraient facilement basculer.
- Débranchez le radiateur soufflant du secteur si vous ne l'utilisez pas pendant une longue période. Retirez toujours la fiche de la prise en la tirant droit et jamais par le câble.
- Tenez l'appareil à l'écart des rideaux ou de tout autre matériau susceptible de bloquer l'entrée ou la sortie d'air.
- La fiche secteur n'est protégée contre les projections d'eau que lorsqu'elle n'est pas branchée. N'utilisez pas l'appareil avec les mains mouillées et ne le mettez pas en marche si le cordon d'alimentation est humide.
- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience, sauf si elles sont surveillées ou ont reçu des instructions d'une personne responsable.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Utilisation
Placez le radiateur soufflant en position verticale sur une surface plane et stable. Veillez à ce que l'appareil se trouve à une distance suffisante des zones humides et des matériaux inflammables.
Branchez le radiateur soufflant au secteur.
L'appareil se met en marche dès que le sélecteur de chauffage est réglé sur l'un des niveaux de puissance disponibles.
Dès que la température ambiante souhaitée est atteinte, l'élément chauffant s'éteint automatiquement. Le ventilateur reste en marche pour maintenir la circulation de l'air. Si la température ambiante redescend en dessous de la valeur réglée, l'élément chauffant se remet en marche. Le radiateur soufflant fonctionne alors de manière autonome afin de maintenir la température ambiante constante.
36. NETTOYAGE ET ENTRETIEN
Débranchez l'appareil avant chaque nettoyage et laissez-le refroidir complètement. Nettoyez régulièrement le boîtier à l'aide d'une éponge douce légèrement humide. Pour les salissures plus tenaces, utilisez une éponge trempée dans de l'eau tiède (maximum 50 °C) avec un détergent doux. Essuyez ensuite toutes les surfaces nettoyées avec un chiffon propre et sec. Veillez à ce qu'aucune eau ne pénètre à l'intérieur de l'appareil. N'utilisez pas de liquides à vaporiser directement et évitez les détergents agressifs tels que l'essence ou les solvants afin de ne pas endommager le boîtier.
Nettoyez également le cordon d'alimentation et la fiche avec précaution, puis séchez-les soigneusement.
Si le radiateur soufflant n'est pas utilisé pendant une longue période, laissez-le refroidir complètement avant de le ranger. Conservez l'appareil dans un endroit sec et bien ventilé. Couvrez-le d'un sac en plastique pour le protéger de la poussière et rangez-le de préférence dans un carton.
37. MAINTENANCE
Utilisez uniquement des accessoires et des pièces de rechange d'origine. Seul un appareil régulièrement entretenu et manipulé correctement peut fonctionner de manière satisfaisante. Un entretien et une maintenance insuffisants peuvent entraîner des accidents et des blessures imprévisibles.
38. ACCESSOIRES ET PIÈCES DE RECHANGE
Utilisez uniquement des accessoires et des pièces de rechange d'origine afin de garantir la sécurité et le bon fonctionnement de l'appareil. Pour plus d'informations, rendez-vous sur www.FUXTEC.com.
39. DESCRIPTION GÉNÉRALE
Référence : FX-EH2 | FX-EH3
Désignation : Chauffage électrique FUXTEC FX-EH2 | FX-EH3
40. DONNÉES TECHNIQUES
| Modèle | FX-EH2 | FX-EH3 |
| Tension nominale | 220–240 V~ | 220–240 V~ |
| Fréquence du réseau | 50 Hz | 50 Hz |
| Couleur | gris, orange, noir | gris, orange, noir |
| Matériau | Métal, plastique | Métal, plastique |
| Poids net | 5,7 Kg | 6 Kg |
| Type de moteur | électrique | électrique |
| Niveaux de chauffage | 1 niveau (2 000 W) | 2 niveaux (1.500 W / 3.000 W) |
| Puissance en W | 2000 W | 3000 W |
| Niveau de puissanceacoustique LWA | 70 dB (A) | 70 dB (A) |
| Niveau de pression acoustique | 70 dB (A) | 70 dB (A) |
| Température maximale | 130°C | 150°C |
| Débit d'air | 284 m3/h | 284 m3/h |
| Protection contre la surchauffe | 85°C | 85°C |
| Régulation primaire de la flamme | tôle bimétallique | tôle bimétallique |
| Indice de protection | IP24 | IP24 |
| Surface chauffable | 60 | 90 |
| Dimensions L*|*H | 35.0×23.5×33.0 cm | 35.0×23.5×33.0 cm |
| Fiche secteur | Typ F | Typ F |
| Longueur du câble | 1.3m | 1.3m |
41. REGISTRE EUROPÉEN DES PRODUITS POUR L'ÉTIQUETAGE
ÉNERGÉTIQUE
| Coordonnées | FUXTEC GmbH | ||||
| Identificateur(s) de modèle :FX-EH2 | |||||
| Article Symbole Valeur Unité Article Unité | |||||
| Puissance calorifique | Type de puissance calorifique/régulation de la température de la pièce (sélectionner une option) | ||||
| Puissance calorifique nominale | Pnom | 2.000 | kW | Puissance calorifique à un étage et pas de contrôle de la température ambiante | |
| Puissance calorifique minimale (indicative) | Pmin | 2.000 | kW | deux ou plusieurs étages manuels, pas de contrôle de la température ambiante | |
| Puissance calorifique maximale continue | Pmax,c | 2.000 | kW | avec thermostat mécanique contrôle de la température ambiante | |
| Consommation électrique | avec régulation électronique de la température ambiante | ||||
| En mode arrêt | Po | 0.00 | W | régulation électronique de la température ambiante et minuterie journalière | |
| En mode veille | Psm | 0.00 | W | régulation électronique de la température ambiante et minuterie hebdomadaire | |
| En mode ralenti | Au ralenti | 0.00 | W |
| En veille réseau | Pnsm | 0.00 | W |
| Mode veille avec affichage d'informations ou d'état | No n | ||
| Efficacité énergétique saisonnière pour le chauffage des locaux en mode actif | ηS,on | 85.0 | % |
| Autres options de contrôle(plusieurs sélections possibles) | |
| Contrôle de la température ambiante, avec détection de présence | Non |
| régulation de la température ambiante, avec détection de fenêtre ouverte | Non |
| Option de contrôle de la distance | Non |
| contrôle de démarrage adaptatif | Non |
| limitation du temps de travail | Non |
| capteur d'ampoules noires | Non |
| Fonctionnalité d'auto-apprentissage | Non |
| précision de contrôle | Non |
| Coordonnées de l'entreprise | FUXTEC GmbH | ||||
| Identificateur(s) de modèle :FX-EH3 | |||||
| Article Symbole Valeur Unité Article Unité | |||||
| Puissance calorifique | Type de puissance calorifique/régulation de la température de la pièce (sélectionner une option) | ||||
| Puissance calorifique nominale | Pnom | 3.000 | kW | Production de chaleur en une seule étape et pas de contrôle de la température de la pièce | |
| Puissance calorifique minimale (indicative) | Pmin | 1.500 | kW | deux ou plusieurs étages manuels, pas de contrôle de la température ambiante | |
| Puissance calorifique maximale continue | Pmax,c | 3.000 | kW | avec thermostat mécanique contrôle de la température ambiante | |
| Consommation électrique | avec régulation électronique de la température ambiante | ||||
| En mode arrêt | Po | 0.00 | W |
| En mode veille | Psm | 0.00 | W |
| En mode ralenti | Auralenti | 0.00 | W |
| En veille réseau | Pnsm | 0.00 | W |
| Mode veille avec affichage d'informations ou d'état | Non | ||
| Efficacité énergétique saisonnière pour le chauffage des locaux en mode actif | ηS,on | 85.0 | % |
42. GARANTIE
La période de garantie commence à la date d'achat. Veuillez conserver soigneusement la preuve d'achat. La garantie ne couvre pas les pièces d'usure et ne s'applique pas aux dommages causés par une utilisation inappropriée, une manipulation incorrecte, la force, des modifications techniques, l'utilisation d'accessoires ou de pièces de rechange non homologués, ainsi que par des tentatives de réparation effectuées par des personnes non autorisées. Les travaux sous garantie doivent être effectués exclusivement par des entreprises spécialisées ou des partenaires de service agréés. Ces conditions s'appliquent en complément des droits de garantie légaux, qui peuvent varier d'un pays à l'autre.
43. RECYCLAGE
Le 1er janvier 2015, est entré en application le décret 2014-1577 du 23 décembre 2014 relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri. Ce
décret entérine utilisation du logo TRIMAN qui s'applique aux produits recyclables.
Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relèvent d'une consigne de tri.
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
ÉLÉMENTS D'EMBALLAGE À SÉPARER ET À DÉPOSER DANS LE BAC DE TRI
44. SERVICE APRÈS-VENTE
Pour toute question concernant la garantie, les réparations ou les pièces de rechange, veuillez vous adresser à :
FUXTEC GmbH
Kappstraße 69
71083 Herrenberg
Allemagne
Téléphone : 070329560888
E-mail : info@fuxtec.de
Remarque : veuillez ne pas envoyer de retours ou de réparations à cette adresse. Pour les retours sous garantie, veuillez contacter notre service clientèle.
45. PROTECTION DES DROITS D'AUTEUR
Tous droits réservés. Le contenu de ce mode d'emploi est protégé par le droit d'auteur. Son utilisation est autorisée dans le cadre de l'utilisation de l'appareil. Toute utilisation ou reproduction dépassant ce cadre est interdite sans l'autorisation écrite de FUXTEC GmbH. FUXTEC GmbH se réserve le droit d'apporter des modifications à ce mode d'emploi sans préavis.
