3RW4027-1BB14 - Démarreur électrique SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Contacteur de puissance SIEMENS 3RW4027-1BB14, capacité de commutation jusqu'à 55 kW, tension de commande 24 V AC.
Utilisation	Conçu pour le démarrage et l'arrêt de moteurs électriques, adapté aux applications industrielles.
Maintenance et Réparation	Vérifier régulièrement les connexions électriques et l'état des contacts. Remplacer les composants usés selon les recommandations du fabricant.
Sécurité	Respecter les normes de sécurité électrique en vigueur, utiliser des équipements de protection individuelle lors de l'installation et de la maintenance.
Informations Générales	Produit conforme aux normes CE, garantie de 2 ans, documentation technique disponible pour une installation correcte.

FOIRE AUX QUESTIONS - 3RW4027-1BB14 SIEMENS

Quelle est la tension d'alimentation requise pour le SIEMENS 3RW4027-1BB14 ?

Le SIEMENS 3RW4027-1BB14 nécessite une tension d'alimentation de 400 V.

Comment installer le SIEMENS 3RW4027-1BB14 ?

Pour installer le SIEMENS 3RW4027-1BB14, assurez-vous de suivre le manuel d'installation fourni, en respectant les normes de sécurité électrique.

Quels sont les principaux symptômes d'une panne du SIEMENS 3RW4027-1BB14 ?

Les symptômes d'une panne peuvent inclure un fonctionnement erratique, des bruits inhabituels ou une absence de réponse à l'alimentation.

Quelle est la capacité nominale du SIEMENS 3RW4027-1BB14 ?

La capacité nominale du SIEMENS 3RW4027-1BB14 est de 27 A.

Comment effectuer un diagnostic du SIEMENS 3RW4027-1BB14 ?

Pour effectuer un diagnostic, vérifiez les connexions, assurez-vous que l'alimentation est correcte et consultez les codes d'erreur dans le manuel d'utilisateur.

Où puis-je trouver des pièces de rechange pour le SIEMENS 3RW4027-1BB14 ?

Les pièces de rechange pour le SIEMENS 3RW4027-1BB14 peuvent être commandées auprès de distributeurs agréés Siemens ou sur leur site web.

Comment réinitialiser le SIEMENS 3RW4027-1BB14 après une panne ?

Pour réinitialiser le SIEMENS 3RW4027-1BB14, coupez l'alimentation pendant quelques minutes, puis rétablissez-la.

Quels accessoires sont compatibles avec le SIEMENS 3RW4027-1BB14 ?

Les accessoires compatibles incluent les démarreurs, les relais et les dispositifs de protection recommandés par Siemens.

Le SIEMENS 3RW4027-1BB14 est-il conforme aux normes de sécurité ?

Oui, le SIEMENS 3RW4027-1BB14 est conforme aux normes de sécurité électriques en vigueur.

MODE D'EMPLOI 3RW4027-1BB14 SIEMENS

Démarreur progressif 3RW40

Arrancador suave 3RW40

	I_e [A] I	_min [A] I	_max [A] CLASS 10 I	_max [A] CLASS 15 I	_max [A] CLASS 20
3RW40	24-...	12,5 5	12,5	11 10
3RW40 26-...	25,3	10,3	25,3	23	21
3RW40 27-...	32,2	17,2	32,2	30	27
3RW40 28-...	38	23	38	34	31
3RW40 36-...	45	22,5	45	42	38
3RW40 37-...	63	25,5	63	50	46
3RW40 38-...	72	34,5	72	56	50
3RW40 46-...	80	42,5	80	70	64
3RW40 47-...	106	46	106	84	77

Ne pas installer, utiliser ou intervenir sur cet équipement avant d'avoir lu et assimilé les présentes instructions et notamment les conseils de sécurité et mises en garde qui y figurent.

DANGER

Tension dangereuse.

Danger de mort ou risque de blessures graves.

Mettre hors tension avant d'intervenir sur l'appareil.

PRUDENCE

La sécurité de fonctionnement de l'appareil n'est garantie qu'avec des composants certifiés.

DANGER

Tension dangereuse.

Danger de mort ou risque de blessures graves.

Il est interdit de toucher les bornes du bloc de commande du moteur lorsque l'appareil est sous tension pour éviter les chocs électriques ou les brûlures. Une tension est présente aux bornes de sortie même à l'ARRET du bloc de commande du moteur.

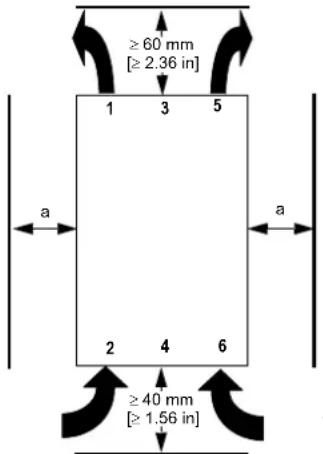

Distances de montage pour installation séparée (installation juxtaposée, voir le manuel Démarreurs progressifs)

≥ 60 mm [≥ 2.36 in] 1 3 5 a a 2 4 6 ≥ 40 mm [≥ 1.56 in]

IMPORTANT

Veuillez respecter au montage de l'appareil les distances indiquées pour assurer une circulation suffisante de l'air de refroidissement. L'appareil est ventilé du bas vers le haut.

PRUDENCE

Risque de dommages matériels.

Veillez à ce que ni liquide, ni poussière ou objet conducteur ne puisse pénétrer dans le démarreur progressif.

a) 3RW40 2 : 15 mm [0.59 in]

3RW40 3 ; 3RW40 4 : 30 mm [1.18 in]

Valeurs de réglage du courant du moteur

Valeurs de réglage du courant du moteur admissible en fonction du CLASS à une température ambiante de 40° C

	I_e [A] I	min [A] I	max [A] CLASS 10 I	max [A] CLASS 15 I	max [A] CLASS 20
3RW40	24-...	12,5 5	12,5	11 10
3RW40	26-...	25,3 10,3	25,3	23	21
3RW40 27-...	32,2	17,2	32,2	30	27
3RW40 28-...	38	23	38	34	31
3RW40 36-...	45	22,5	45	42	38
3RW40 37-...	63	25,5	63	50	46
3RW40 38-...	72	34,5	72	56	50
3RW40 46-...	80	42,5	80	70	64
3RW40 47-...	106	46	106	84	77

Programmation de la sortie ON/RUN 13/14 (réglage standard : ON) (partie graphique, figure 3)

1. Lancement de la programmation : (retirez tout d'abord le couvercle de l'appareil 3RW40 2 comme le montre la figure 2.) Appuyez sur la touche "RESET MODE" (2) pendant plus de 2 secondes jusqu'à ce que la LED verte "DEVICE" (5) scintille. Maintenez la touche "RESET MODE" (2) appuyée et pressez la touche "RESET/TEST" (1) pendant plus d'1 s, jusqu'à ce que la LED rouge "DEVICE" (5) scintille sur l'appareil.
2. Affichage du mode : la LED verte "STATE/BYPASSED/FAILURE" (6) clignote : mode ON. La LED verte "STATE/BYPASSED/FAILURE" (6) scintille : mode RUN.
3. Changement de mode : appuyez sur la touche "RESET MODE" (2).
4. Fin de la programmation et enregistrement des réglages : appuyez sur la touche "RESET/TEST" (1) pendant plus d'1 seconde jusqu'à ce que la LED verte "DEVICE" (5) s'allume.

Instructions de mise en service rapide

Raccordement de thermistance (uniquement 3RW40.-TB0.)

• Raccordement du thermoclick selon la figure 6.3 (retirer les ponts à fil)
• Raccordement PTC type A selon la figure 6.4 (retirer les ponts à fil)

PRUDENCE

Risque de dommages matériels.

Un raccordement aux bornes libres est inadmissible.

Proposition de réglage	Paramètres de démarrage			Paramètres de ralentissement
Application	Tension démarrage % 00%	Temps dém. s	Val. limitation courant	Temps ralent. s
Convoyeur	70 10		5 × I_e	5
Convoyeur à rouleaux	60 10		5 × I_e	5
Compresseur	50 10		4 × I_e	0
Petit ventilateur	40 10		4 × I_e	0
Pompe	40 10		4 × I_e	10
Pompe hydraulique	40 10		4 × I_e	0
Malaxeur	40 20		4 × I_e	0
Fraiseuse	40 20		4 × I_e	0

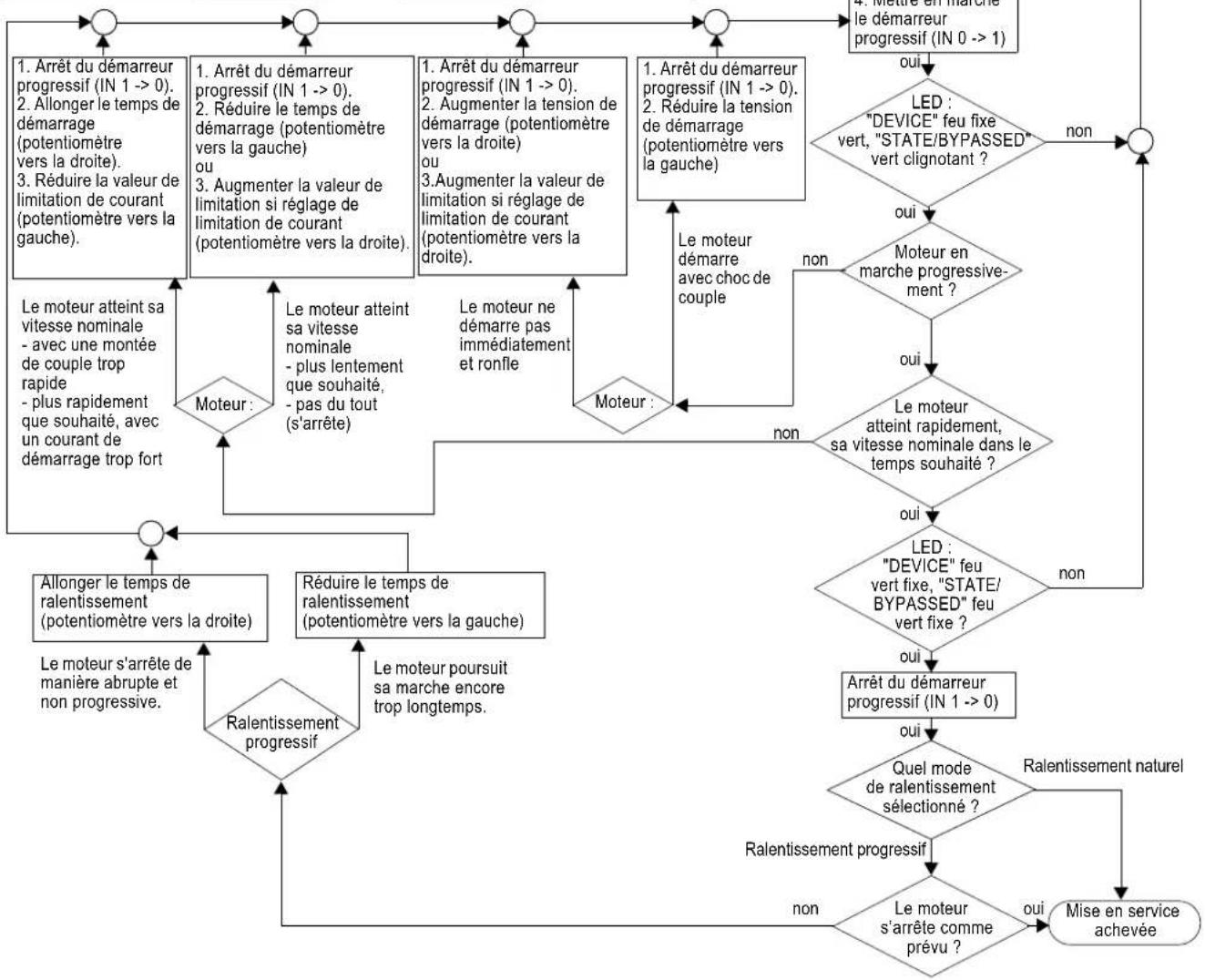

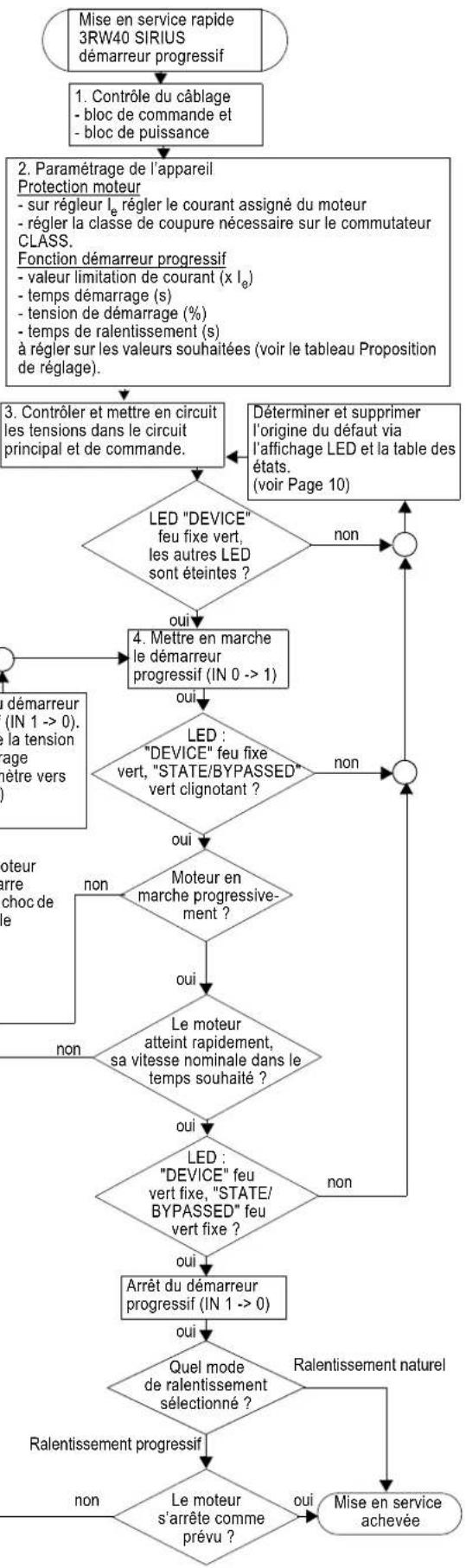

les autres LED sont éteintes ?}
    E -->|non| F["Déterminer et supprimer l'origine du défaut via l'affichage LED et la table des états.<br>(voir Page 10)"]
    E -->|oui| G["4. Mettre en marche le démarreur progressif (IN 0 --> 1)"]
    G --> H{LED : "DEVICE" feu fixe vert, "STATE/BYPASSED" vert clignotant ?}
    H -->|non| I["Réduvant"]
    H -->|oui| J{Moteur en marche progressive-
ment ?}
    J -->|non| K["Pour moteur arrêt<br>choc de vê"]
    J -->|oui| L{Le moteur atteint rapidement,
sa vitesse nominale dans le temps souhaité ?}
    L -->|non| M["Pour moteur arrêt<br>choc de vê"]
    L -->|oui| N{LED : "DEVICE" feu vert fixe, "STATE/ BYPASSED" feu vert fixe ?}
    N -->|non| O["Arrêt du démarreur progressif (IN 1 --> 0)"]
    N -->|oui| P{Quel mode de ralentissement sélectionné ?}
    P -->|Ralentissement naturel| Q["Ralentissement progressif"]
    P -->|non| R["Pour moteur s'arrête comme prévu ?"]
    R -->|oui| S["Mise en service achevée"]

Vue d'ensemble des affichages

		LED de signalisation 3RW40 Contacts				auxiliaires
		Démarreur progressif		Protection moteur
3RW40		DEVICE (rd/gn/ylw)	STATE / BYPASSED / FAILURE (gn/rd))	OVERLOAD (rd)	RESET MODE (ylw/gn)	13 14 (ON)	13 14 (RUN)	24 23 (BYPASSED)	96 95 98 FAILURE / OVERLOAD
U_c=0
Etat de fonctionnement	IN
Arrêté	0
Démarrage	1
Bypassed	1
Ralentissement	0
Alarme
Réglage I_e /Class incorrect
Démarrage bloqué, appareil trop chaud
Défauts
Tension d'alimentation de l'électronique incorrecte
Réglage I_e /Class incorrect et IN (0 -> 1)
Coupure du moteur par protection Relais de surcharge / thermistance
Protection des moteurs par thermistance Rupture de câble / court-circuit
Surcharge thermique appareil
- manque de tension de charge - coupure de phase, charge non raccordée
Défaut sur l'appareil
Fonction de test
1) Appuyer sur TEST t > 5 s
RESET MODE (appuyer pour changer)
Reset manuel
Reset automatique
Reset à distance voir la figure 6.2

Affichage des LED							1) Test Coupure protection moteur
				gn=	ylw=	rd=
éteinte a	lumée clignot	tante scintillante verte jaune rouge

ATTENTION

Redémarrage automatique.

Peut causer la mort, des lésions graves ou des dommages matériels.

Le réarmement automatique (RESET MODE) ne peut être utilisé dans des applications où le redémarrage inattendu du moteur après le temps du récupération peut provoquer des lésions ou des dommages matériels importants. L'ordre de marche (de l'API par ex.) doit être annulé avant de donner l'ordre de réarmement ; en effet, la présence de l'ordre de marche à la suite du réarmement donne lieu à un redémarrage automatique. Ceci vaut tout particulièrement pour le déclenchement de protection du moteur. Pour des raisons de sécurité, il est recommandé d'intégrer la sortie de signalisation de défauts groupés (bornes 95 et 96) à la commande.

	I_e [A] I	min [A] I	max [A] CLASS 10 I	max [A] CLASS 15 I	max [A] CLASS 20
3RW40	24-...	12,5 5	12,5	11 10
3RW40	26-...	25,3 10,3	25,3	23	21
3RW40 27-...	32,2	17,2	32,2	30	27
3RW40 28-...	38	23	38	34	31
3RW40 36-...	45	22,5	45	42	38
3RW40 37-...	63	25,5	63	50	46
3RW40 38-...	72	34,5	72	56	50
3RW40 46-...	80	42,5	80	70	64
3RW40 47-...	106	46	106	84	77

	I_e [A] I	min [A] I		max [A] CLASS 10 I	max [A] CLASS 15 I	max [A] CLASS 20
3RW40	24-...	12,5	5	12,5	11 10
3RW40	26-...	25,3	10,3	25,3	23	21
3RW40 27-...	32,2	17,2		32,2	30	27
3RW40 28-...	38	23		38	34	31
3RW40 36-...	45	22,5		45	42	38
3RW40 37-...	63	25,5		63	50	46
3RW40 38-...	72	34,5		72	56	50
3RW40 46-...	80	42,5		80	70	64
3RW40 47-...	106	46		106	84	77

	I_e [A] I	[A] I	[A] CLASS 10 I	[A] CLASS 15 I	[A] CLASS 20
3RW40	24-...	12,5 5	12,5	11 10
3RW40	26-...	25,3 10,3	25,3	23	21
3RW40 27-...	32,2	17,2	32,2	30	27
3RW40 28-...	38	23	38	34	31
3RW40 36-...	45	22,5	45	42	38
3RW40 37-...	63	25,5	63	50	46
3RW40 38-...	72	34,5	72	56	50
3RW40 46-...	80	42,5	80	70	64
3RW40 47-...	106	46	106	84	77

	I_e [A] I	_asg [A] I	_azm [A] CLASS 10 I	_azm [A] CLASS 15 I	_azm [A] CLASS 20
3RW40	24-...	12,5 5	12,5	11	10
3RW40 26-...	25,3	10,3	25,3	23	21
3RW40 27-...	32,2	17,2	32,2	30	27
3RW40 28-...	38	23	38	34	31
3RW40 36-...	45	22,5	45	42	38
3RW40 37-...	63	25,5	63	50	46
3RW40 38-...	72	34,5	72	56	50
3RW40 46-...	80	42,5	80	70	64
3RW40 47-...	106	46	106	84	77

	I_e [A] I	_MNH [A] I	_Makc [A] CLASS 10 I	_Makc [A] CLASS 15 I	_Makc [A] CLASS 20
3RW40	24-...	12,5	5	12,5	11 10
3RW40	26-...	25,3	10,3	25,3	23 21
3RW40 27-...	32,2	17,2	32,2	30	27
3RW40 28-...	38	23	38	34	31
3RW40 36-...	45	22,5	45	42	38
3RW40 37-...	63	25,5	63	50	46
3RW40 38-...	72	34,5	72	56	50
3RW40 46-...	80	42,5	80	70	64
3RW40 47-...	106	46	106	84	77

	I_e [A] I	min [A] I	max [A] CLASS 10 I	max [A] CLASS 15 I	max [A] CLASS 20
3RW40	24-...	12,5 5	12,5	11 10
3RW40	26-...	25,3 10,3	25,3	23	21
3RW40 27-...	32,2	17,2	32,2	30	27
3RW40 28-...	38	23	38	34	31
3RW40 36-...	45	22,5	45	42	38
3RW40 37-...	63	25,5	63	50	46
3RW40 38-...	72	34,5	72	56	50
3RW40 46-...	80	42,5	80	70	64
3RW40 47-...	106	46	106	84	77
