3RW4027-1BB14 - 电启动器 SIEMENS - 免费用户手册

产品类型	软启动器
品牌	西门子
型号	3RW4027-1BB14
系列	3RW40
额定电流 (I_e)	32,2 A
最小电流范围 (I_min)	17,2 A
最大电流范围 (I_max) CLASS 10	32,2 A
最大电流范围 (I_max) CLASS 15	30 A
最大电流范围 (I_max) CLASS 20	27 A
脱扣等级	10, 15, 20 (可选)
可调启动电压	0% 到 100%
可调启动时间	0 到 20 秒 (取决于应用)
可调电流限制	高达 5 x I_e
可调减速时间	0 到 20 秒
集成电机保护	是，通过过载继电器和热敏电阻 (PTC)
LED 显示	DEVICE (绿/黄/红), STATE/BYPASSED/FAILURE (绿/红), OVERLOAD (红), RESET MODE (黄/绿)
辅助触点	13-14 (ON/RUN), 24-23 (BYPASSED), 96-95-98 (FAILURE/OVERLOAD)
安装距离	≥ 60 mm 上方, ≥ 40 mm 下方, 侧面 15 mm (3RW40 2) 或 30 mm (3RW40 3/4)
冷却	空气，从下向上通风
环境温度	40 °C (用于设定值)
认证	需要认证组件
电源	主电路和控制电路分离
热敏电阻连接	PTC A 型或 thermoclick，取决于 TB0 版本

常见问题 - 3RW4027-1BB14 SIEMENS

西门子 3RW4027-1BB14 的额定电流是多少？

额定电流 (I_e) 为 32,2 A。根据脱扣等级的最大电流范围：CLASS 10 = 32,2 A，CLASS 15 = 30 A，CLASS 20 = 27 A。

如何在此软启动器上设置电机保护？

使用 I_e 调节器设置电机的额定电流，使用 CLASS 开关选择脱扣等级（10、15 或 20）。请参阅说明书中的设定值表。

可调的启动参数有哪些？

参数包括：启动电压（0% 到 100%）、启动时间（0 到 20 秒）、电流限制值（最高 5 x I_e）和减速时间（0 到 20 秒）。

如何进行快速调试？

1. 检查接线。2. 设置 I_e、CLASS、电流限制、启动时间、启动电压和减速时间。3. 接通电源。4. 启动启动器（IN 0->1）。5. 检查 LED 并根据需要调整。

设备上的 LED 是什么意思？

DEVICE LED 指示总体状态（绿色常亮 = 运行，闪烁 = 编程）。STATE/BYPASSED/FAILURE 指示启动状态和故障。OVERLOAD 指示过载。RESET MODE 允许更改复位模式。

故障后如何复位启动器？

可以按 RESET/TEST 键手动复位，或根据所选模式自动复位。要更改模式，按 RESET MODE。注意：自动复位可能导致自动重启。

所需的安装距离是多少？

设备上方至少留 60 mm，下方至少 40 mm。侧面：3RW40 2 型号为 15 mm，3RW40 3 和 4 型号为 30 mm。

我可以将此启动器用于 30 A 的电机吗？

是的，可以。将 I_e 设置为电机的额定电流（30 A），并选择合适的脱扣等级（例如，如果最大电流 ≥ 30 A，则选择 CLASS 10）。请参阅说明书中的设定值。

如何连接 PTC 热敏电阻？

对于 3RW40.-TB0 版本，拆下导线桥，然后按照说明书中的图（图 6.3 或 6.4）将 PTC A 型热敏电阻或 thermoclick 连接到指定端子。

如果电机不启动或嗡嗡响怎么办？

如果电机不启动并嗡嗡响，可能表示启动时间过短或电流限制过低。延长启动时间（电位器向右）或降低电流限制（电位器向左）。同时检查故障 LED。

用户手册 3RW4027-1BB14 SIEMENS

安装、使用和维修木设备前必须先阅读并理解木说明。

危险

危险电压

致命或重伤危险。

操作设备时必须确保切断电源。

小心

只有使用经过认证的部件才能保证设备的正常运转！

危险

危险电压。

致命或重伤危险。

为了避免受到电击或烧伤，机器有电压时，不允许触摸电机控制设备的接线端。电机控制器在关机状态时，输出接线端处也有电压。

单个启动器的安装间距 （多个启动器安装布局参见软启动器系统手册）

注意

在安装此机器时，一定要注意规定的间距，以此保证足够的冷却空气流通。此机器是自下而上通风的。

小心

设备损坏危险。

一定要注意不要有液体、灰尘或导电物体进入软启动器内部。

a) 3RW40 2: 15 mm [0.59 in]

当环境温度为摄氏 40^ 时，依照 CLASS- 设置而确定的电机电流允许值

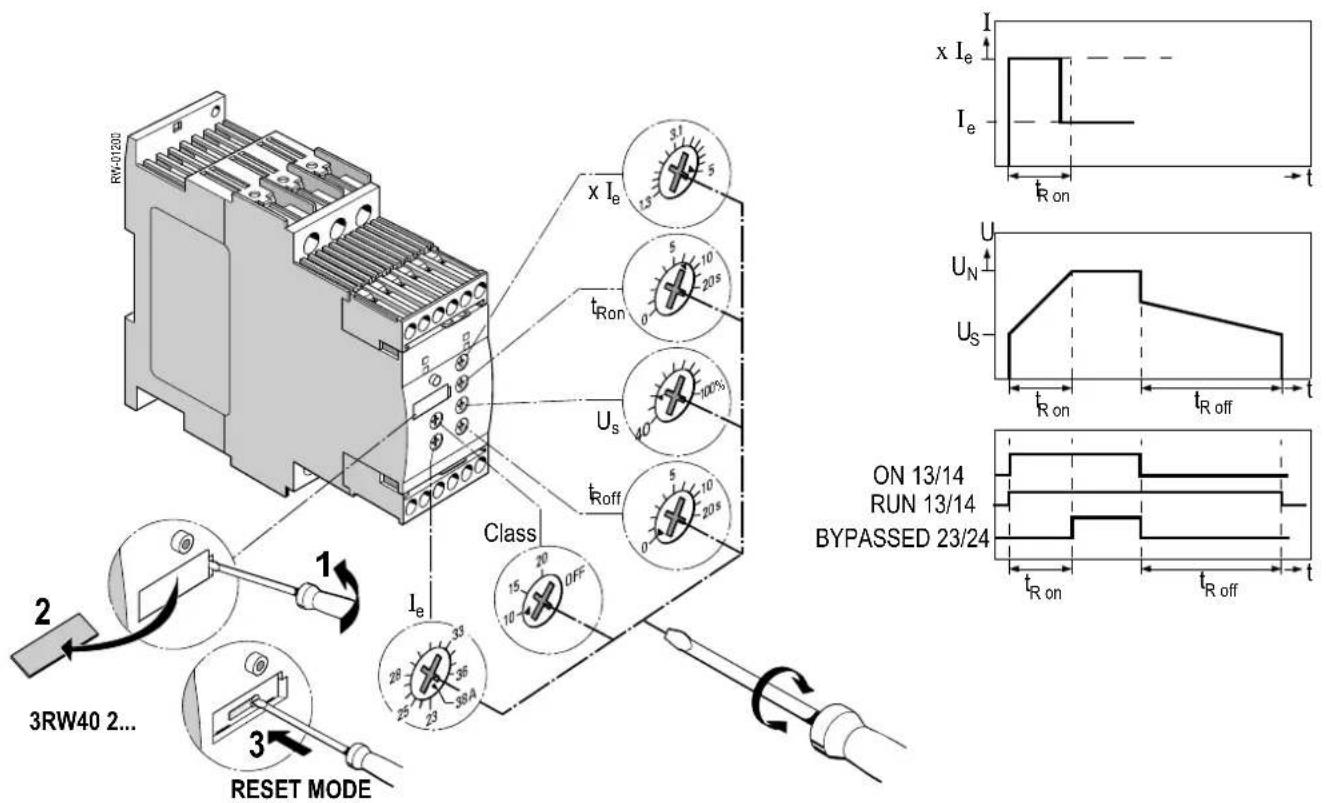

ON/RUN 输出端连接 13/14 的编程 （出厂设置：ON）（图表部分，图 3）

1. 启动编程：（如图 2 所示取下设备 3RW40 2 的盖板。）按住按键 "RESET MODE" (2) 2 秒钟以上，直到 LED 显示灯 "DEVICE" (5) 发出快速颤动的绿光。按住按键 "RESET MODE" (2) 且同时按住按键 "RESET/TEST" (1) 1 秒钟以上，直到设备上的 LED 显示灯 "DEVICE" (5) 发红光。
2. 显示模式：LED 显示灯 "STATE/BYPASSED/FAILURE"(6) 闪烁绿光：ON 模式。LED 显示灯 "STATE/BYPASSED/FAILURE"(6) 发出快速颤动的绿光：RUN 模式
3. 切换模式：操作按键 "RESET MODE" (2)。
4. 结束编程并保存设置：按住按键 "RESET/TEST" (1) 1 秒钟以上，直到 LED "DEVICE" (5) 发绿光。

快捷式首次启动运行指南

热敏电阻连接（只用于 3RW40.-TB0.）

• 按照图表 6.3 连接 Thermoclick（去掉线桥）。
  -- 按照图表 6.4 连接 PTC 型号 A（去掉线桥）。

小心

物品损坏危险。

不允许连接到未被占用的接线端上。

参考设置 启动参数 减速停止参数
应用领域	启动电压%	启动时间S	电源界限值	减速停止时间s
传送带	70 10		5 × I_e	5
滚子传送带	60 10		5 × I_e	5
压缩机	50 10		4 × I_e	0
小风扇	40 10		4 × I_e	0
泵	40 10		4 × I_e	10
液压泵	40 10		4 × I_e	0
搅动装置	40 20		4 × I_e	0
铣床	40 20		4 × I_e	0

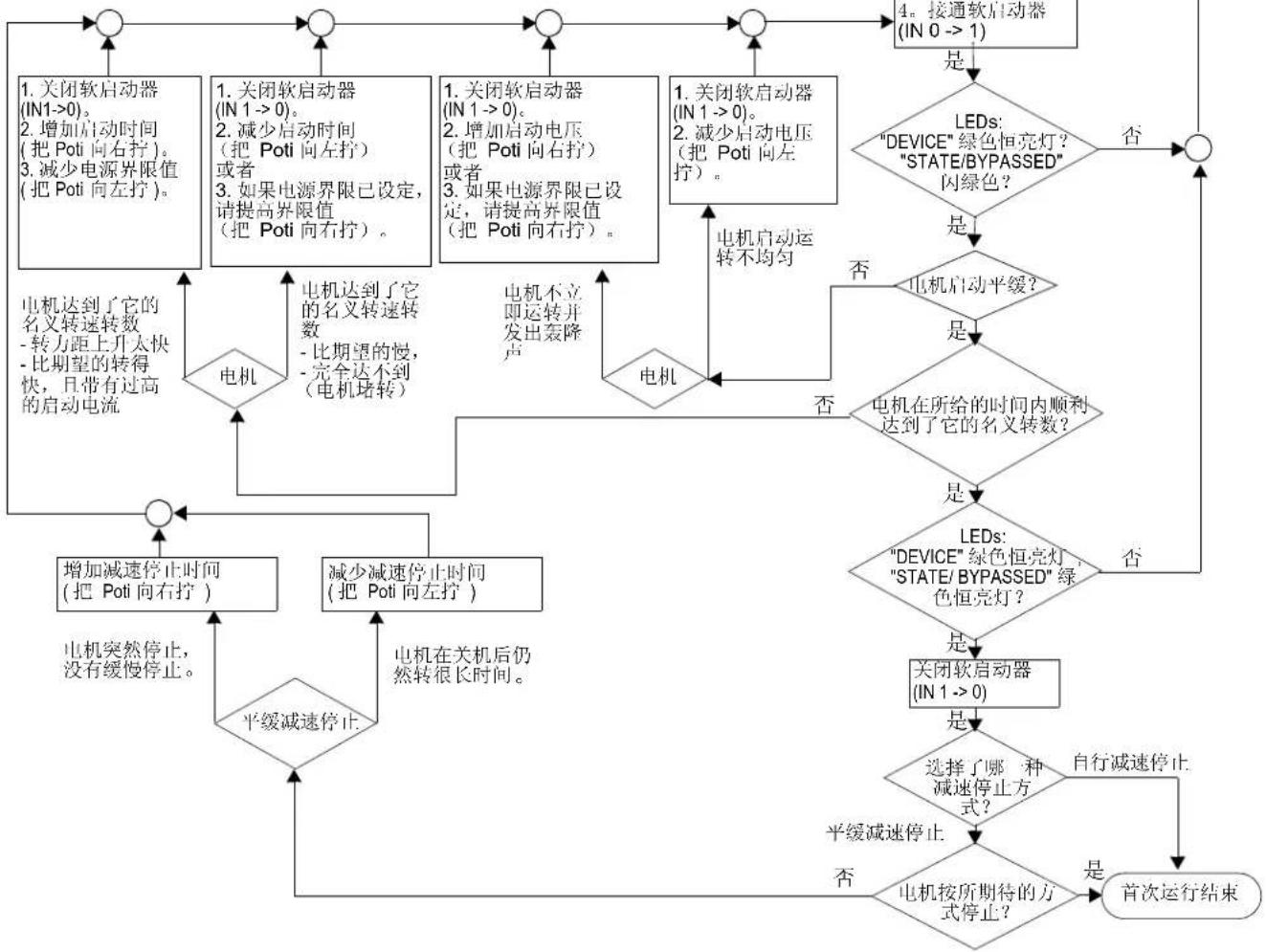

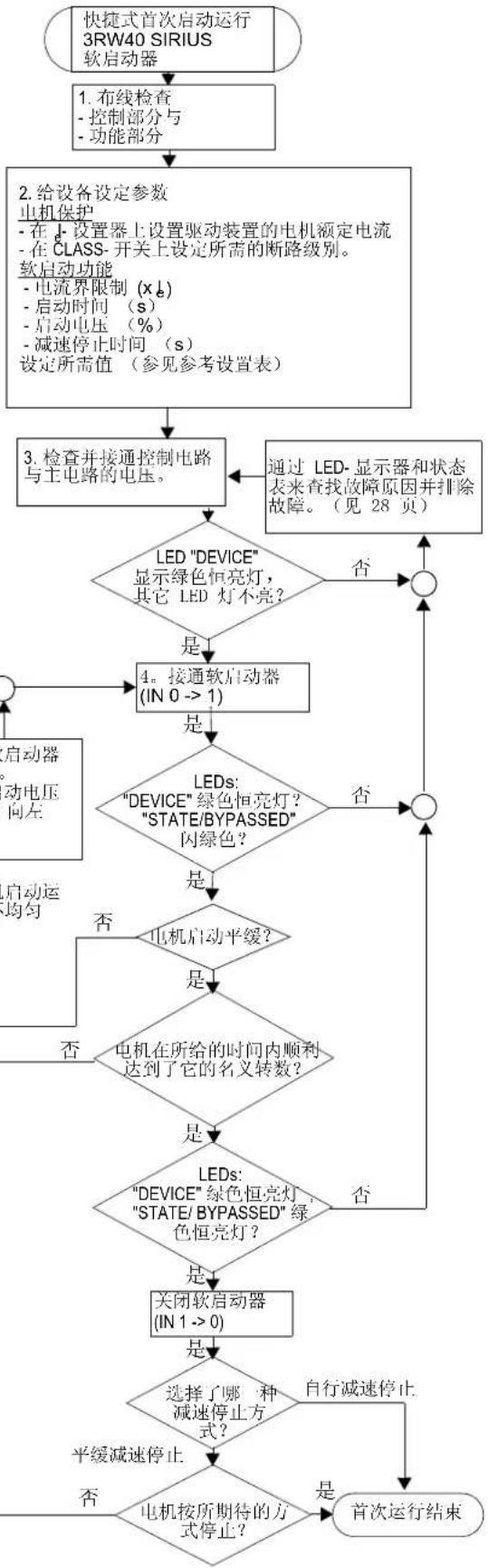

其它 LED 灯不亮？}
    E -->|否| F((输出))
    E -->|是| G["4. 接通软启动器 (IN 0 --> 1)"]
    G --> H{LEDs: "DEVICE" 绿色恒亮灯？
"STATE/BYPASSED" 内绿色？}
    H -->|否| I((输出))
    H -->|是| J{电机启动平缓？}
    J -->|否| K["启动器<br>动电压向左"]
    J -->|是| L{电机在所给的时间内顺利达到了它的名义转数？}
    L -->|否| M["启动运均匀"]
    L -->|是| N{LEDs: "DEVICE" 绿色恒亮灯，
"STATE/ BYPASSED" 绿色恒亮灯？}
    N -->|否| O["输出"]
    N -->|是| P["关闭软启动器 (IN 1 --> 0)"]
    P --> Q{选择了哪种减速方式？
平缓减速停止}
    Q -->|否| R["首次运行结束"]
    Q -->|是| S["自动减速停止"]
    S --> T["首次运行结束"]

显示器显示概览

				LED-显示3RW40辅助触点
				软启动器		电机保护
3RW40				DEVICE(rd/gn/ylw)	STATE/BYPASSED/FAILURE(gn/rd))	OVERLOAD(rd)	RESETMODE(ylw/gn)	13 14(ON)	13 14(RUN)	24 23(BYPASSED)	96 95 98FAILURE/OVERLOAD
U_s=0				●	●	●	●	—/—	—/—	—/—	!
运行状态		IN
关		0		gn	●	●	●	—/—	—/—	—/—	!
启动		1		gn	gn	●	●	—/—	—/—	—/—	!
旁通		1		gn	gn	●	●	—/—	—/—	—/—	!
减速停止		0		gn	gn	●	●	—/—	—/—	—/—	!
警告
不允许的eClass-设置				gn	gn gn	●	●				!
设备过热,禁止启动				ylw	●	●	●	—/—	—/—	—/—	!
故障
电子设备不允许的馈电电压				●	rd	●	●	—/—	—/—	—/—	!
不允许的eClass-设置和IN(0->1)				gn	rd	●	●	—/—	—/—	—/—	!
电机保护断路过载继电器/热敏电阻				gn	●	●	●	—/—	—/—	—/—	!
热敏电阻电机保护电线破损/短路				gn	●	●	●	—/—	—/—	—/—	!
设备过热				ylw	rd	●	●	—/—	—/—	—/—	!
-无负载电压-相位缺失,无负载				gn	rd	●	●	—/—	—/—	—/—	!
设备故障				rd	rd	●	●	—/—	—/—	—/—	!
测试键TEST的功能
1)按TEST键5秒以上				gn	●	rd	●	—/—	—/—	—/—	!
RESET MODE复位模式(按此键切换)
Manual Reset手动复位				●	●	●	●
Auto Reset自动复位				●	●	●	ylw
Remote Reset远程复位见图6.2				●	●	●	gn
LED灯显示							1)测试电机保护断路
				gn=红	ylw=	rd=
不亮	亮闪烁	快速颤动绿黄

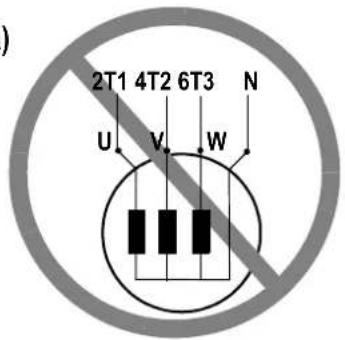

警告

1. (a)


(b)

(c)

1.
