Tipo di prodotto	Avviatore progressivo
Marca	Siemens
Modello	3RW4027-1BB14
Serie	3RW40
Corrente nominale (I_e)	32,2 A
Campo corrente min (I_min)	17,2 A
Campo corrente max (I_max) CLASS 10	32,2 A
Campo corrente max (I_max) CLASS 15	30 A
Campo corrente max (I_max) CLASS 20	27 A
Classe di scatto	10, 15, 20 (selezionabile)
Tensione di avviamento regolabile	0% a 100%
Tempo di avviamento regolabile	0 a 20 s (secondo applicazione)
Limitazione di corrente regolabile	Fino a 5 x I_e
Tempo di rallentamento regolabile	0 a 20 s
Protezione motore integrata	Sì, tramite relè di sovraccarico e termistore (PTC)
Display LED	DEVICE (verde/giallo/rosso), STATE/BYPASSED/FAILURE (verde/rosso), OVERLOAD (rosso), RESET MODE (giallo/verde)
Contatti ausiliari	13-14 (ON/RUN), 24-23 (BYPASSED), 96-95-98 (FAILURE/OVERLOAD)
Distanza di montaggio	≥ 60 mm sopra, ≥ 40 mm sotto, 15 mm (3RW40 2) o 30 mm (3RW40 3/4) sui lati
Raffreddamento	Aria, ventilazione dal basso verso l'alto
Temperatura ambiente	40 °C (per i valori di regolazione)
Certificazioni	Componenti certificati richiesti
Alimentazione	Circuito principale e comando separati
Collegamento termistore	PTC tipo A o termoclick, secondo versione TB0

Domande frequenti - 3RW4027-1BB14 SIEMENS

Qual è la corrente nominale del Siemens 3RW4027-1BB14?

La corrente nominale (I_e) è di 32,2 A. I campi di corrente max secondo la classe di scatto sono: CLASS 10 = 32,2 A, CLASS 15 = 30 A, CLASS 20 = 27 A.

Come regolare la protezione motore su questo avviatore progressivo?

Utilizzare il regolatore I_e per impostare la corrente nominale del motore e l'interruttore CLASS per scegliere la classe di interruzione (10, 15 o 20). Consultare la tabella dei valori di regolazione nel manuale.

Quali sono i parametri di avviamento regolabili?

I parametri sono: tensione di avviamento (0% a 100%), tempo di avviamento (0 a 20 s), valore di limitazione di corrente (fino a 5 x I_e) e tempo di rallentamento (0 a 20 s).

Come effettuare una messa in servizio rapida?

1. Controllare il cablaggio. 2. Impostare I_e, CLASS, limitazione di corrente, tempo di avviamento, tensione di avviamento e tempo di rallentamento. 3. Accendere. 4. Avviare l'avviatore (IN 0->1). 5. Verificare i LED e regolare se necessario.

Cosa significano i LED sull'apparecchio?

Il LED DEVICE indica lo stato generale (verde fisso = marcia, lampeggiante = programmazione). STATE/BYPASSED/FAILURE indica lo stato di avviamento e i guasti. OVERLOAD segnala un sovraccarico. RESET MODE consente il cambio della modalità di riarmo.

Come ripristinare l'avviatore dopo un guasto?

È possibile eseguire un reset manuale premendo il tasto RESET/TEST, o un reset automatico secondo la modalità scelta. Per cambiare modalità, premere RESET MODE. Attenzione: il reset automatico può causare un riavvio automatico.

Quali sono le distanze di montaggio richieste?

Rispettare uno spazio di almeno 60 mm sopra e 40 mm sotto l'apparecchio. Sui lati, 15 mm per i modelli 3RW40 2 e 30 mm per i modelli 3RW40 3 e 4.

Posso usare questo avviatore con un motore da 30 A?

Sì, è possibile. Impostare I_e sulla corrente nominale del motore (30 A) e scegliere la classe di scatto appropriata (ad esempio CLASS 10 se la corrente max è ≥ 30 A). Consultare i valori di regolazione nel manuale.

Come collegare un termistore PTC?

Per le versioni 3RW40.-TB0, rimuovere i ponticelli a filo e collegare il termistore PTC tipo A o un termoclick ai morsetti previsti secondo le figure del manuale (fig. 6.3 o 6.4).

Cosa fare se il motore non si avvia o ronza?

Se il motore non si avvia e ronza, ciò può indicare un tempo di avviamento troppo breve o una limitazione di corrente troppo bassa. Allungare il tempo di avviamento (potenziometro verso destra) o ridurre la limitazione di corrente (potenziometro verso sinistra). Verificare anche i LED di guasto.

MANUALE UTENTE 3RW4027-1BB14 SIEMENS

Avviatore dolce 3RW40

Chave de partida suave 3RW40

Yumuşak yol verici 3RW40

Leggere con attenzione queste istruzioni prima di installare, utilizzare o eseguire manutenzione su questa apparecchiatura.

PERICOLO

Tensione pericolosa.

Può provocare morte o lesioni gravi.

Scollegare l'alimentazione prima di eseguire interventi sull'apparecchiatura.

CAUTELA

Il funzionamento sicuro dell'apparecchiatura è garantito soltanto con componenti certificati.

PERICOLO

Tensione pericolosa.

Può provocare morte o lesioni gravi.

Per evitare folgorazioni o ustioni, i morsetti dell'avviatore non devono essere toccati quando l'apparecchiatura è sotto tensione. I morsetti di uscita sono sotto tensione anche quando l'avviatore è disinserito.

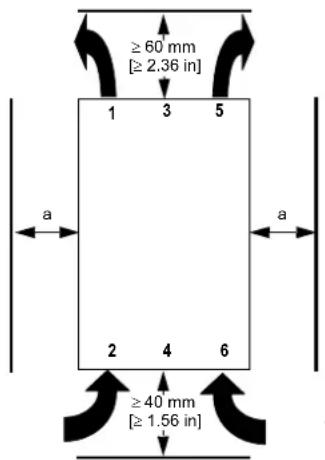

Distanze di montaggio nell'installazione singola (per l'installazione compatta vedi manuale avviatore dolce)

ATTENZIONE

Durante il montaggio osservare le distanze indicate per consentire una circolazione sufficiente di aria di raffreddamento. L'apparecchio viene ventilato dal basso verso l'alto.

CAUTELA

Pericolo di danni alle cose.

Evitare che liquidi, polvere o altri conduttori finiscano nell'avviatore dolce.

a) 3RW40 2: 15 mm [0.59 in]

Valori di impostazione della corrente motore

Valori di impostazione della corrente motore a seconda del tipo di CLASS a 40° C temperatura ambiente

Programmazione dell'uscita ON/RUN 13/14 (impostazione di fabbrica: ON) (grafiche, figura 3)

1. Avvio della programmazione: (nell'apparecchio 3RW40 2, rimuovere prima la copertura come indicato nella Figura 2.) Tenere premuto il tasto "RESET MODE" (2) per più di 2 secondi. Il LED "DEVICE" (5) verde sfarfalla. Tenere premuto il tasto "RESET MODE" (2) e premere allo stesso tempo il tasto "RESET/TEST" (1) per più di 1 secondo. Il LED "DEVICE" (5) rosso dell'apparecchio si illumina.
2. Indicazione del modo: il LED "STATE/BYPASSED/FAILURE" (6) lampeggia verde: modo ON. Il LED "STATE/BYPASSED/FAILURE" (6) sfarfalla verde: modo RUN.
3. Cambio del modo: premere il tasto "RESET MODE" (2).
4. Fine della programmazione e salvataggio delle impostazioni: tenere premuto il tasto "RESET/TEST" (1) per più di 1 secondo. Il LED "DEVICE" (5) verde illumina.

Istruzioni per messa in servizio rapida

Collegamento termistore (solo 3RW40.-.TB0.)

• Collegamento Thermoclick secondo Figura 6.3 (rimuovere ponte di filo)
• Collegamento PTC tipo A secondo Figura 6.4 (rimuovere ponte di filo)

CAUTELA

Pericolo di danni alle cose.

Non è ammesso il collegamento a morsetti non assegnati.

Consiglio di installazione	Avvio parametri Arresto parametri
	Tensione di avviamento % 00%	Tempo di avviamento s	Valore di limitazione di corrente	Tempo di arresto s =
Nastro trasportatore	70 10		5 × I_e	5
Trasportatore a rulli	60 10		5 × I_e	5
Compressore	50 10		4 × I_e	0
Piccolo ventilatore	40 10		4 × I_e	0
Pompa	40 10		4 × I_e	10
Pompa idraulica	40 10		4 × I_e	0
Mescolatore	40 20		4 × I_e	0
Fresatrice	40 20		4 × I_e	0

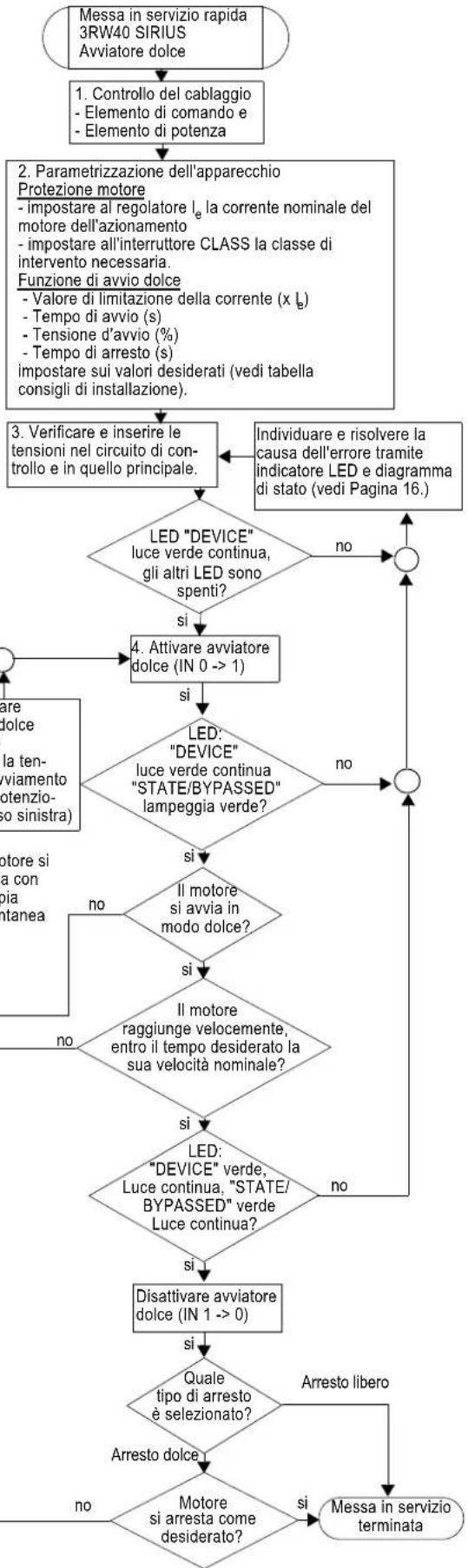

gli altri LED sono spenti?}
    D -->|no| E((+))
    D -->|yes| F["Individuare e risolvere la causa dell'errore tramite indicatore LED e diagramma di stato (vedi Pagina 16.)"]
    F --> G["3. Verificare e inserire le tensioni nel circuito di controllo e in quello principale."]
    G --> H{LED: "DEVICE" luce verde continua
"STATE/BYPASSED" lampeggia verde?}
    H -->|no| I((+))
    H -->|yes| J["Attivare avviatore dolce (IN 0 --> 1)"]
    J --> K{LED: "DEVICE" luce verde continua
"STATE/BYPASSED" lampeggia verde?}
    K -->|no| L((+))
    K -->|yes| M["Il motore si avvia in modo dolce?"]
    M --> N{Il motore raggiunge velocemente,
entro il tempo desiderato la sua velocità nominale?}
    N -->|no| O["dotore si con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a con via a Convea"]
    N -->|no| P["Disattivare avviatore dolce (IN 1 --> 0)"]
    P --> Q{Disattivare avviatore dolce (IN 1 --> 0)}
    Q -->|no| R["Arresto libero"]
    Q -->|yes| S["Quale tipo di arresto è selezionato?"]
    S --> T{Motore si arresta come desiderato?}
    T -->|no| U["Arresto dolce"]
    T -->|yes| V["Arresto libero"]
    V --> W["Messa in servizio terminata"]

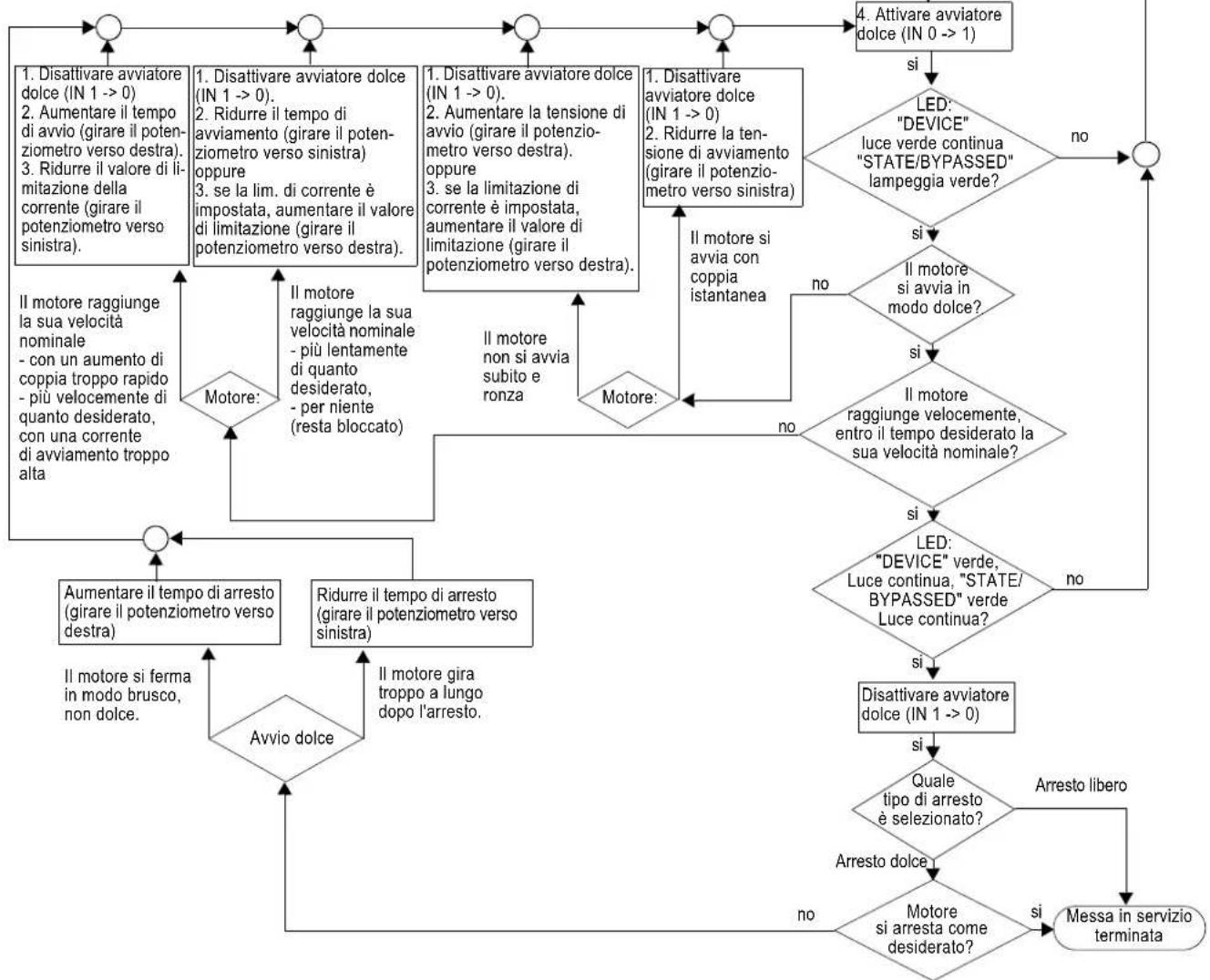


Elenco delle visualizzazioni

				LED di segnalazione 3RW40 Contatti ausiliari
				Avviatore dolce Protezione motore
3RW40				DEVICE(rd/gn/ylw)	STATE / BYPASSED / FAILURE (gn/rd))	OVERLOAD(rd)	RESET MODE (ylw/gn)	13 14(ON)	13 14(RUN)	24 23(BYPASSED)	96 95 98FAILURE / OVERLOAD
Us=0				●	●	●	●	—/—	—/—	—/—	!
Stato operativo		IN
OFF		0		○ gn	●	●	●	—/—	—/—	—/—	!
Avviamento		1		○ gn	● gn	●	●	—/—	—/—	—/—	!
Bypassed		1		○ gn	○ gn	●	●	—/—	—/—	—/—	!
Decelerazione		0		○ gn	● gn	●	●	—/—	—/—	—/—	!
Allarme
Impostazione Ie/Class non ammessa				○ gn	○ gn	○	●				!
Avvio bloccato, apparecchiatura troppo calda				○ ylw	●	●	●	—/—	—/—	—/—	!
Errore
Tensione di alimentazione dell'elettronica non ammessa				●	○ rd	●	●	—/—	—/—	—/—	!
Impostazione Ie/Class non ammessa e IN (0 -> 1)				○ gn	○ rd	○	●	—/—	—/—	—/—	!
Disinserzione protezione motoreRelè di sovraccarico / termistore				○ gn	●	○	●	—/—	—/—	—/—	!
Protezione motore a termistoreRottura del cavo / Cortocircuito				○ gn	●	○	●	—/—	—/—	—/—	!
Sovraccarico termico apparecchiatura				○ ylw	○ rd	●	●	—/—	—/—	—/—	!
- Tensione di carico assente- Caduta di fase, carico mancante				○ gn	○ rd	●	●	—/—	—/—	—/—	!
Guasto dell'apparecchio				○ rd	○ rd	●	●	—/—	—/—	—/—	!
Funzione test
1) Premere TEST t > 5 s				○ gn	●	○ rd	●	—/—	—/—	—/—	!
RESET MODE (premere per cambiare)
Reset manuale				●	●	●	●
Reset automatico				●	●	●	○ ylw
Reset remoto vedi Figura 6.2				●	●	●	○ gn
Indicazione dei LED							1) Test della disinserzione di protezione motore
				gn=	ylw=	rd=
OFF ON lampeggiante sfarfallante verde giallo rozzo

AVVERTENZA

Riavvio automatico.

Può causare morte, gravi danni alle persone o danni alle cose.

Il modo di reset automatico (RESET MODE) non deve essere utilizzato in applicazioni nelle quali il riavvio inaspettato del motore dopo la scadenza del tempo di riattivazione può causare danni alle persone o alle cose.

Il comando di avvio (ad es. tramite il PLC) deve essere ripristinato prima di un comando di reset, dato che, in caso di comando d'avviamento imminente, dopo il comando di reset si verifica un ulteriore riavvio automatico. Ciò vale in particolar modo per lo sgancio di protezione motore. Per motivi di sicurezza si consiglia di includere l'uscita errore complessivo (morsetti 95 e 96) nel controllore.
