РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 3RW4027-1BB14 SIEMENS

Устройство плавного пуска 3RW40

软启动器 3RW40

3RW40 2

3RW40 3

3RW40 4

CE

EN/IEC 60947-4-2

DE	Sanftstarter 3RW40Betriebsanleitung — Bestell-Nr.: 3ZX1012-0RW40-2DA1Grafiken 29 - 32	Seite2 - 4
Sicherheits- und Inbetriebnahmehinweise für explosionsgefährdete Bereiche — Bestell-Nr.: 3ZX1012-0RW40-1CA1
EN	Soft starter 3RW40Operating instructions — Order No.: 3ZX1012-0RW40-2DA1Graphics 29 - 32	Page5 - 7
Safety and commissioning instructions for hazardous areas — Order No.: 3ZX1012-0RW40-1CA1
FR	Démarreur progressif 3RW40Instructions de service — N° de référence : 3ZX1012-0RW40-2DA1Graphiques 29 - 32	Page8 - 10
Consignes de sécurité et de mise en service pour les zones explosibles — N° de référence : 3ZX1012-0RW40-1CA1
ES	Arrancador suave 3RW40Instructivo — Referencia: 3ZX1012-0RW40-2DA1Gráficos 29 - 32	Página11 - 13
Instrucciones de seguridad y puesta en servicio en entornos con peligro de explosión — Referencia: 3ZX1012-0RW40-1CA1
IT	Avviatore dolce 3RW40Istruzioni operative — N° di ordinaz.: 3ZX1012-0RW40-2DA1Grafiche 29 - 32	Pagina14 - 16
Indicazioni di sicurezza e per la messa in servizio in aree con pericolo d'esplosione — N° di ordinaz.: 3ZX1012-0RW40-1CA1
PT	Chave de partida suave 3RW40Instruções de Serviço — N° de enc.: 3ZX1012-0RW40-2DA1Gráficos 29 - 32	Página17 - 19
Indicações de segurança e de colocação em funcionamento para áreas apresentando risco de explosão —N° de enc.: 3ZX1012-0RW40-1CA1
TR	Yumuşak yol verici 3RW40İşletme kılavuzu — Sipariş no.: 3ZX1012-0RW40-2DA1Grafikler 29 - 32	Sayfa20 - 22
Patlama tehlikesi altında bulunan bölgeler için emniyet ve hizmete alma bilgileri — Sipariş no.: 3ZX1012-0RW40-1CA1
PY	Устройство плавного пуска 3RW40Инструкция по эксплуатации — No заказа: 3ZX1012-0RW40-2DA1Графики 29 - 32	Страница23 - 25
Указания по технике безопасности и вводу в эксплуатацию во взрывоопасных зонах — No заказа: 3ZX1012-0RW40-1CA1
中文	软启动器 3RW40操作规程 - 订货号: 3ZX1012-0RW40-2DA1图表	第 26 - 28和 29 - 32页
用于受爆炸威胁区域的安全及首次启动运行说明 — 订购编号 : 3ZX1012-0RW40-1CA1

www.siemens.com/lowvoltage/manuals

SIRIUS-Systemhandbuch / SIRIUS system manual : http://www.siemens.de/sirius-systemhandbuch

Technical Assistance: Telephone: [phone] (8°° - 17°° CET) Fax: [phone]

E-mail: [e-mail]

Перед установкой, вводом в эксплуатацию или обслуживанием устройства необходимо прочесть и понять данное руководство.

ОПАСНО

Опасное напряжение.

Опасность для жизни или возможность тяжелых травм.

Перед началом работ отключить подачу питания к установке и к устройству.

ОСТОРОЖНО

Безопасность работы устройства гарантировано только при использовании сертифицированных компонентов.

ОПАСНО

Опасное напряжение.

Опасность для жизни или риск получения травм.

Во избежание получения электрического удара или сильного ожога нельзя прикасаться к клеммам устройства управления двигателем, когда устройство находится под напряжением. На выходных клеммах имеется напряжение, даже если устройство управления двигателем находится в выключенном состоянии.

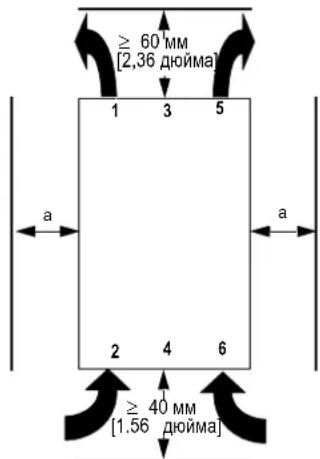

Монтажное расстояние (расположение плотно друг к другу см. системное руководство для устройства плавного пуска)

≥ 60 mm [2,36 дюйма] 1 3 5 a a 2 4 6 ≥ 40 mm [1.56 дюйма]

ВНИМАНИЕ

Учитывайте при монтаже устройства указанные расстояния, для обеспечения возможности циркулирования достаточного количества воздуха, необходимого для охлаждения. Охлаждающий воздух в устройстве движется снизу вверх.

ОСТОРОЖНО

Опасность материального ущерба.

Следите, чтобы в устройство плавного пуска не попадали жидкость, пыль или проводящий предмет.

Установленные значения тока двигателя

Допустимые установленные значения токав двигателя в зависимости от настройки CLASS при температуре окружающей среды 40° C

Программирование выхода ON/RUN, клеммы 13/14 (заводская настройка: ON) (графическая часть, рис. 3)

1. Начать программирование: (В устройстве 3RW40 2 снять крышку, как это показано на рис. 2). Держите кнопку "RESET MODE" ("СБРОС РЕЖИМА") (2) нажатой дольше 2 секунд до тех пор, пока светодиод "DEVICE" ("УСТРОЙСТВО") (5) не начнёт мерцать зеленым светом. Держите кнопку "RESET MODE" (2) нажатой и одновременно нажмите кнопку "RESET/TEST" ("СБРОС/TECT") (1) дольше 1 с, пока светодиод "DEVICE" (5) на устройстве не начнёт светится красным светом.
2. Показать режим: Светодиод "STATE/BYPASSED/FAILURE" ("СОСТОЯНИЕ/БАЙПАС/ОШИБКА")(6) мигает зеленым светом: Режим ON. Светодиод "STATE/BYPASSED/FAILURE" (6) мигает зеленым светом: Режим RUN (РАБОТА).
3. Поменять режим: Нажать кнопку "RESET MODE" ("СБРОС РЕЖИМА") (2)
4. Завершить программирование и сохранить настройки: Держите кнопку "RESET/TEST" ("СБРОС/ТЕСТ") (1) дольше 1 с до тех пор, пока светодиод "DEVICE" (5) не наччёт светиться зеленым светом.

Руководство для быстрого запуска в эксплуатацию Подключение термистора (только для 3RW40.-.TB0.)

– Подключение Thermoclick в соответствии с рис. 6.3 (удалить проволочную перемычку) – Подключение термистора РТС типа А в соответствии с рис. 6.4 (удалить проволочную перемычку)

ОСТОРОЖНО

Опасность материального ущерба.

Подключение к свободным клеммам не допустимо.

Предложение по настройке	Параметры пуска			Параметры выбега
Применение	Начальное напряжение %40100%	Время пуска, с510020s	Параметр ограничения токаx1.31.3	Время выбега, с510020s
Ленточный конвейер	70 10		5 × I_e	5
Роликовый конвейер	60 10		5 × I_e	5
Компрессор	50 10		4 × I_e	0
Мал. вентилятор	40 10		4 × I_e	0
Насос	40 10		4 × I_e	10
Гидравлическии насос	40 10		4 × I_e	0
Мешапка	40 20		4 × I_e	0
Фрезерный станок	40 20		4 × I_e	0

1. Проверка проводных соединений
2. управляющей части и

3. силовой части

4. Параметрирование устройства

Защита двигателя

• настроить на задатчике I _e номинальный ток привода
• переключателем CLASS настроить требуемый класс отключения.

Функция плавного пуска

- параметр ограниченичя тока (x Ie)

- время пуска (с)

- начальное напряжение (%)

- время выбега (с)

настроить на желаемые значения (см. таблицу предложение по настройке)

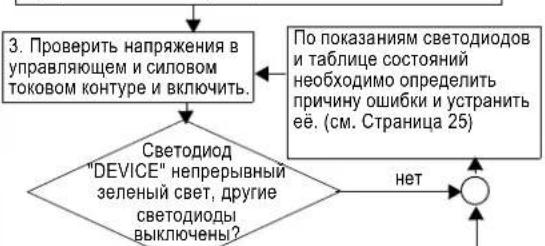

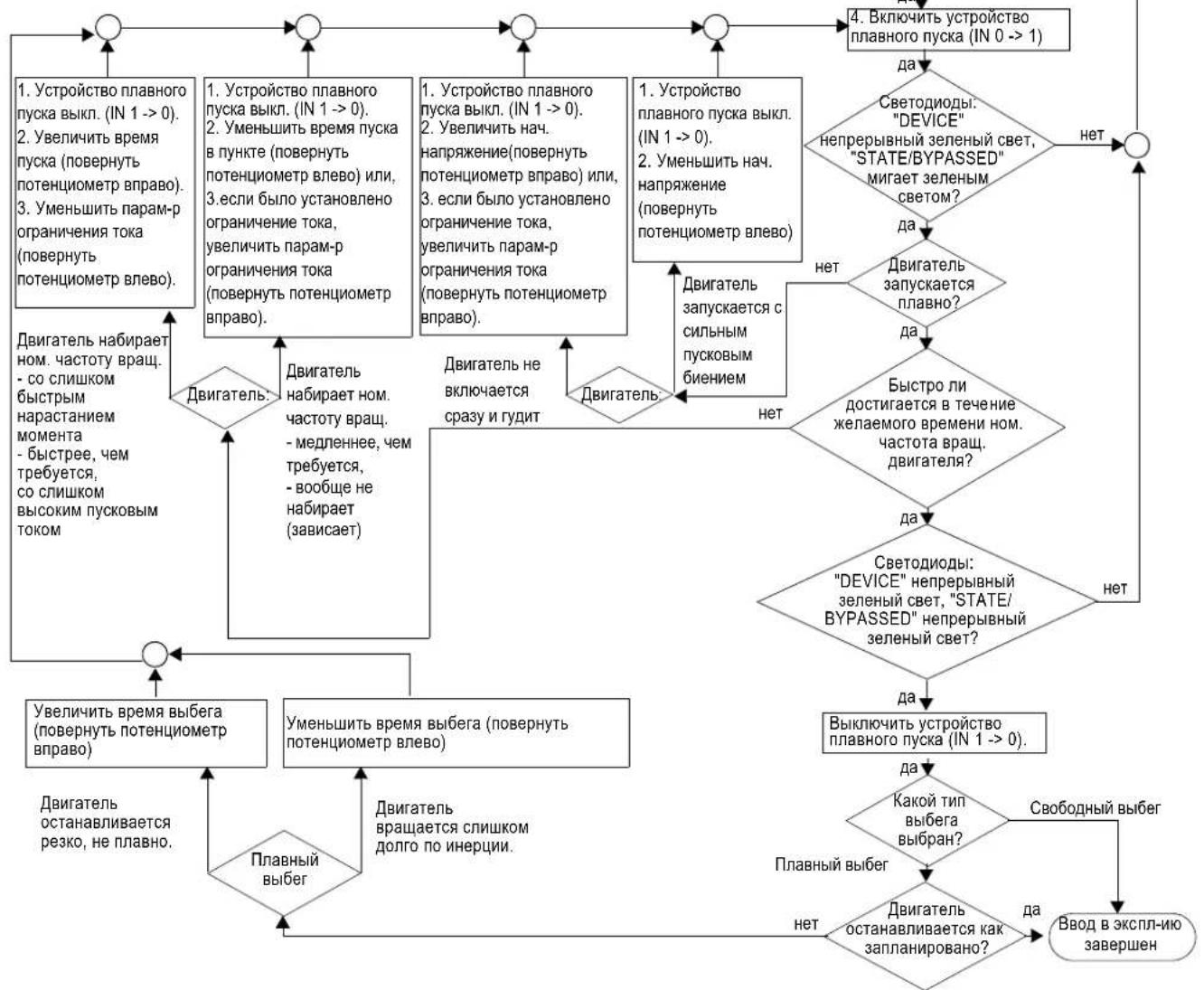


Обзор индикации

				Светодиодная индикация 3RW40				Вспомогательные контакты
				УПП Защита двигателя
3RW40				DEVICE (rd/gn/ylw)	STATE / BYPASSED / FAILURE (gn/rd)	(ПЕРЕГРУЗ КА)/ OVERLOAD (rd)	RESET MODE (ylw/gn)	13 14 (ON)	13 14 (RUN)	24 23 (BYPASSED)	96 95 98 FAILURE / OVERLOAD
Us=0				●	●	●	●	—/_	—/_	—/_	| _
Рабочее состояние		IN
Выкл		0		○ gn	●	●	●	—/_	—/_	—/_	| _
Пуск		1		○ gn	○ gn	●	●	—/_	—/_	—/_	| _
Байпасный режим		1		○ gn	○ gn	●	●	—/_	—/_	—/_	| _
Выбег		0		○ gn	○ gn	●	●	—/_	—/_	—/_	| _
Предупреждение
Настройка Ie/Class недопустима				○ gn	○ gn	○	●				| _
Пуск заблокир., устройство слишком горячее				○ ylw	●	●	●	—/_	—/_	—/_	| _
Ошибка
Недопустим. напряжение питания электроники				●	○ rd	●	●	—/_	—/_	—/_	| _
Недопустимая настройка Ie/Class и IN (0 -> 1)				○ gn	○ rd	○	●	—/_	—/_	—/_	| _
Отключение защиты двигателя Реле перегрузки / термистор				○ gn	●	○	●	—/_	—/_	—/_	| _
Термисторная защита двигателя Обрыв кабеля / короткое замыкание				○ gn	●	○	●	—/_	—/_	—/_	| _
Устройство - термическая перегрузка				○ ylw	○ rd	●	●	—/_	—/_	—/_	| _
- отсутствие напряжения нагрузки - выпадение фазы, отсутствует нагрузка				○ gn	○ rd	●	●	—/_	—/_	—/_	| _
Неисправность устройства				○ rd	○ rd	●	●	—/_	—/_	—/_	| _
Тестовая функция
1) TEST t > 5 с (нажать)				○ gn	●	○ rd	●	—/_	—/_	—/_	| _
RESET MODE (нажать для смены режима)
Ручной сброс				●	●	●	●
Автоматический сброс				●	●	●	○ ylw
Дистанционный сброс см. рис. 6.2				●	●	●	○ gn
Показания светодиодов							1) Тест отключения защиты двигателя
			gn =	ylw =	rd =
выкл вкл мигающий мерцающий зеленый желтый красный

ПРЕДУПРЕЖДЕНИЕ

Автоматический повторный запуск.

Опасноть летального исхода, тяжелых травм или повреждения имущества.

Не используйте режим автоматического сброса в тех ситуациях, когда неожиданный пуск двигателя по истечении времени восстановления готовности представляет опасность для персонала и имущества. Отмена команды пуска (например, с помощью контроллера) должна происходить до подачи команды на сброс, т.к. при несятой команде пуска после выполнения команды на сброс происходит автоматический повторный пуск. Это особенно важно при срабатывании автомата защиты двигателя. Из соображений безопасности рекомендуется соединить выход "общей ошибки"(клеммы 95 и 96) с системой управления.
