MANUAL DE UTILIZADOR 3RW4027-1BB14 SIEMENS

Ler e compreender estas instruções antes da instalação, operação ou manutenção do equipamento.

PERIGO

Tensão perigosa.

Perigo de morte ou ferimentos graves.

Desligue a corrente antes de trabalhar no equipamento.

CUIDADO

O funcionamento seguro do aparelho apenas pode ser garantido se forem utilizados componentes certificados.

PERIGO

Tensão perigosa.

Perigo de morte ou ferimentos graves.

Para evitar choque elétrico ou queimaduras, não podem ser tocados os bornes do aparelho de comando do motor quando este estiver sob tensão. Os bornes de saída também estão sob tensão quando o aparelho de comando do motor estiver desligado.

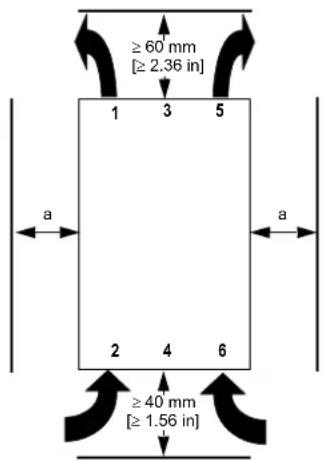

Distâncias na montagem individual (montagem junto a outros aparelhos, veja o manual do softstarter)

≥ 60 mm [≥ 2.36 in] 1 3 5 a a 2 4 6 ≥ 40 mm [≥ 1.56 in]

ATENÇÃO

Considere as distâncias indicadas na montagem do aparelho para que possa circular suficiente ar para a refrigeração. O aparelho é ventilado de baixo para cima.

CUIDADO

Risco de danos materiais.

Tomar o devido cuidado para que não penetre nenhum líquido, pó ou objeto condutivo na chave de partida suave.

a) 3RW40 2: 15 mm [0.59 in]

Valores de ajuste da corrente do motor

Valores de ajuste da corrente do motor permitidos dependendo do ajuste da CLASS em temperatura ambiente de 40°C

Programação da saída 13/14 ON/RUN (Ajuste feito na fábrica: ON) (parte do gráfico, figura 3)

1. Iniciar a programação: (retirar a tampa do equipamento 3RW40 2, conforme mostrado na figura 2.) Pressionar a tecla "RESET MODE" (2) por mais de 2 s, até que o LED "DEVICE" (5) cintile em verde. Manter a tecla "RESET MODE" (2) pressionada e, simultaneamente, pressionar a tecla "RESET/TEST" (1) por mais de 1 s, até que o LED "DEVICE" (5) acenda em vermelho no equipamento.
2. Exibir o modo: o LED "STATE/BYPASSED/FAILURE" (6) pisca em verde: modo ON. LED "STATE/BYPASSED/FAILURE" (6) cintila em verde: modo RUN.
3. Mudar o modo: pressionar a tecla "RESET MODE" (2).
4. Finalizar a programação e salvar os ajustes: pressionar a tecla "RESET/TEST" (1) por mais de 1 s, até que o LED "DEVICE" (5) acenda em verde.

Instrução para a colocação em funcionamento rápida

Conexão do termistor (somente 3RW40.-.TB0.)

• Conexão termoclick conforme figura 6.3 (retirar fio de ponte)
• Conexão PTC tipo A conforme figura 6.4 (retirar fio de ponte)

CUIDADO

Risco de danos materiais.

Não é permitida a conexão a bornes não ocupados.

Sugestão de ajuste Parâmetros de partida				Parâmetros de parada
Aplicação	Tensão inicial %	Tempo de partida s	Valor limitador de corrente	Tempo de parada s
Correia transportadora	70 10		5 × I_e	5
Transportador de rolos	60 10		5 × I_e	5
Compressor	50 10		4 × I_e	0
Ventilador pequeno	40 10		4 × I_e	0
Bomba	40 10		4 × I_e	10
Bomba hidráulica	40 10		4 × I_e	0
Agitador	40 20		4 × I_e	0
Fresadora	40 20		4 × I_e	0

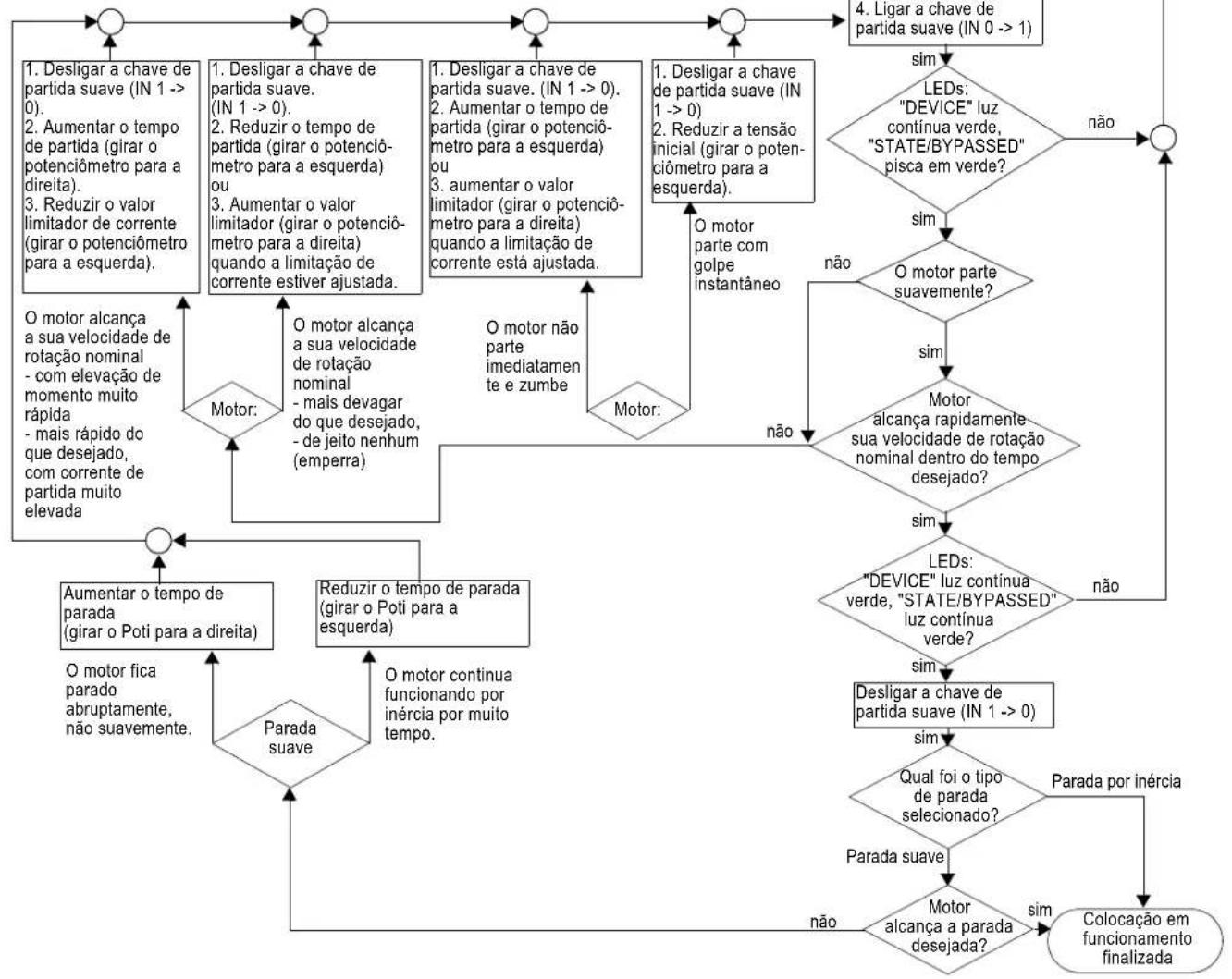


Sinóptico de indicações

				Indicadores LED 3RW40 Contatos auxiliares
				Chave de partida suave Proteção do motor
3RW40				DEVICE (rd/gn/ylw)	STATE / BYPASSED / FAILURE (gn/rd))	OVERLOAD (rd)	RESET MODE (ylw/gn)	13 14 (ON)	13 14 (RUN)	24 23 (BYPASSED)	96 95 98 FAILURE / OVERLOAD
U_s=0				●	●	●	●	—/—	—/—	—/—	!
Estado operacional		IN
Desligado		0		○ gn	●	●	●	—/—	—/—	—/—	!
Partida		1		○ gn	● gn	●	●	—/—	—/—	—/—	!
Bypassed		1		○ gn	○ gn	●	●	—/—	—/—	—/—	!
Parada por inércia		0		○ gn	● gn	●	●	—/—	—/—	—/—	!
Advertência
Ajuste I_e /class não permissível				○ gn	○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ ○ylw		●	●	—/—	—/—	!
Partida bloqueada, equip. muito quente				○ ylw	●	●	●	—/—	—/—	—/—	!
Falha
Tensão de alimentação do sistema eletrônico não permissível				●	○ rd	●	●	—/—	—/—	—/—	!
Ajuste I_e /Class não permissível e IN (0 -> 1)				○ gn	○○ rd	●	●	—/—	—/—	—/—	!
Desativação de proteção do motorRelé de sobrecarga / termistor				○ gn	●	○	●	—/—	—/—	—/—	!
Proteção do motor por termistorRuptura do fio / curto-circuito				○ gn	●	○	●	—/—	—/—	—/—	!
Sobrecarga térmica do equipamento				○ ylw	○ rd	●	●	—/—	—/—	—/—	!
- Falta tensão de carga- Falha de fase, falta de carga				○ gn	○ rd	●	●	—/—	—/—	—/—	!
Falha do equipamento				○ rd	○ rd	●	●	—/—	—/—	—/—	!
Função de teste
1)Pressionar TEST t >5 s				○ gn	●	○ rd	●	—/—	—/—	—/—	!
RESET MODE (pressionar para mudar)
Reset manual				●	●	●	●
Reset automático				●	●	●	○ ylw
Reset remoto veja figura 6.2				●	●	●	○ gn
Indicação dos LEDs
				gn=	ylw=	rd=	1)Teste da desativação de proteção do motor
Desligado	Ligado Piscando Cintilante verde amarelo vermelho

! AVISO

Reativação automática.

Pode provocar morte, graves lesões corporais ou graves danos materiais.

O modo de reset automático não deve ser usado em aplicações, nas quais uma reativação inesperada do motor possa causar ferimentos e danos materiais.

O comando de partida (p. ex. PLC) deve ser reposicionado antes de um comando de reset, uma vez que com um comando de partida em andamento, após o comando de reset, ocorre automaticamente uma nova reativação. Isto vale em especial no disparo da proteção do motor. Por motivos de segurança recomenda-se incluir a saída de falha coletiva (bornes 95 e 96) no comando.
