ProdukttypSanftanlasser
MarkeSiemens
Modell3RW4027-1BB14
Serie3RW40
Nennstrom (I_e)32,2 A
Mindeststrombereich (I_min)17,2 A
Maximalstrombereich (I_max) CLASS 1032,2 A
Maximalstrombereich (I_max) CLASS 1530 A
Maximalstrombereich (I_max) CLASS 2027 A
Auslöseklasse10, 15, 20 (wählbar)
Einstellbare Startspannung0% bis 100%
Einstellbare Startzeit0 bis 20 s (je nach Anwendung)
Einstellbare StrombegrenzungBis zu 5 x I_e
Einstellbare Auslaufzeit0 bis 20 s
Integrierter MotorschutzJa, durch Überlastrelais und Thermistor (PTC)
LED-AnzeigenDEVICE (grün/gelb/rot), STATE/BYPASSED/FAILURE (grün/rot), OVERLOAD (rot), RESET MODE (gelb/grün)
Hilfskontakte13-14 (ON/RUN), 24-23 (BYPASSED), 96-95-98 (FAILURE/OVERLOAD)
Montageabstand≥ 60 mm oben, ≥ 40 mm unten, 15 mm (3RW40 2) oder 30 mm (3RW40 3/4) seitlich
KühlungLuft, Belüftung von unten nach oben
Umgebungstemperatur40 °C (für Einstellwerte)
ZertifizierungenZertifizierte Komponenten erforderlich
SpannungsversorgungHauptstromkreis und Steuerung getrennt
ThermistoranschlussPTC Typ A oder Thermoclick, je nach Version TB0

Häufig gestellte Fragen - 3RW4027-1BB14 SIEMENS

Was ist der Nennstrom des Siemens 3RW4027-1BB14?
Der Nennstrom (I_e) beträgt 32,2 A. Die maximalen Strombereiche je nach Auslöseklasse sind: CLASS 10 = 32,2 A, CLASS 15 = 30 A, CLASS 20 = 27 A.
Wie stelle ich den Motorschutz an diesem Sanftanlasser ein?
Verwenden Sie den I_e-Einsteller, um den Motorbemessungsstrom einzustellen, und den CLASS-Schalter, um die Auslöseklasse (10, 15 oder 20) zu wählen. Beachten Sie die Tabelle der Einstellwerte in der Anleitung.
Welche Startparameter sind einstellbar?
Die Parameter sind: Startspannung (0% bis 100%), Startzeit (0 bis 20 s), Strombegrenzungswert (bis zu 5 x I_e) und Auslaufzeit (0 bis 20 s).
Wie führe ich eine schnelle Inbetriebnahme durch?
1. Verdrahtung prüfen. 2. I_e, CLASS, Strombegrenzung, Startzeit, Startspannung und Auslaufzeit einstellen. 3. Spannung einschalten. 4. Sanftanlasser starten (IN 0->1). 5. LEDs prüfen und ggf. anpassen.
Was bedeuten die LEDs am Gerät?
Die LED DEVICE zeigt den allgemeinen Zustand an (dauerhaft grün = Betrieb, blinkend = Programmierung). STATE/BYPASSED/FAILURE zeigt den Startstatus und Fehler an. OVERLOAD signalisiert eine Überlast. RESET MODE ermöglicht die Änderung der Rückstellart.
Wie setze ich den Sanftanlasser nach einem Fehler zurück?
Sie können einen manuellen Reset durch Drücken der RESET/TEST-Taste durchführen oder einen automatischen Reset je nach gewähltem Modus. Um den Modus zu ändern, drücken Sie RESET MODE. Achtung: Der automatische Reset kann einen automatischen Neustart auslösen.
Welche Montageabstände sind erforderlich?
Halten Sie einen Abstand von mindestens 60 mm über und 40 mm unter dem Gerät ein. Seitlich 15 mm bei Modellen 3RW40 2 und 30 mm bei Modellen 3RW40 3 und 4.
Kann ich diesen Sanftanlasser mit einem 30 A Motor verwenden?
Ja, das ist möglich. Stellen Sie I_e auf den Nennstrom des Motors (30 A) ein und wählen Sie die passende Auslöseklasse (z.B. CLASS 10, wenn der Maximalstrom ≥ 30 A ist). Beachten Sie die Einstellwerte in der Anleitung.
Wie schließe ich einen PTC-Thermistor an?
Bei den Versionen 3RW40.-TB0 entfernen Sie die Drahtbrücken und schließen Sie den PTC-Thermistor Typ A oder einen Thermoclick an den vorgesehenen Klemmen gemäß den Abbildungen in der Anleitung (Abb. 6.3 oder 6.4) an.
Was tun, wenn der Motor nicht anläuft oder brummt?
Wenn der Motor nicht anläuft und brummt, kann dies auf eine zu kurze Startzeit oder eine zu niedrige Strombegrenzung hinweisen. Verlängern Sie die Startzeit (Potentiometer nach rechts) oder reduzieren Sie die Strombegrenzung (Potentiometer nach links). Überprüfen Sie auch die Fehler-LEDs.

Benutzerfragen zu 3RW4027-1BB14 SIEMENS

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Elektrostarter kostenlos im PDF-Format! Finden Sie Ihr Handbuch 3RW4027-1BB14 - SIEMENS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 3RW4027-1BB14 von der Marke SIEMENS.

BEDIENUNGSANLEITUNG 3RW4027-1BB14 SIEMENS

Internet: www.siemens.de/lowvoltage/technical-assistance

Technical Support: Telephone: +49 (0) 180 50 50 222

Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese Anleitung gelesen und verstanden werden.

SIEMENS 3RW4027-1BB14 - 1

GEFAHR

Gefährliche Spannung.

Lebensgefahr oder schwere Verletzungsgefahr.

Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

VORSICHT

Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten gewährleistet!

SIEMENS 3RW4027-1BB14 - VORSICHT - 1

GEFAHR

Gefährliche Spannung.

Lebensgefahr oder schwere Verletzungsgefahr.

Um elektrischen Stromschlag oder Verbrennungen zu vermeiden, dürfen die Klemmen des Motorsteuergeräts nicht berührt werden, wenn das Gerät mit Spannung versorgt wird. An den Ausgangsklemmen steht auch im AUS-Zustand des Motorsteuergeräts Spannung an.

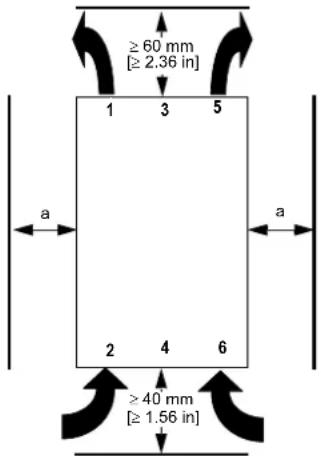

Einbauabstände in Einzelaufstellung (Dicht-an-dicht-Aufstellung siehe Sanftstarter-Handbuch)

≥ 60 mm [≥ 2.36 in] 1 3 5 a a 2 4 6 ≥ 40 mm [≥ 1.56 in]

ACHTUNG

Beachten Sie beim Einbau des Geräts die angegebenen Abstände, damit genügend Luft für Kühlung zirkulieren kann. Das Gerät wird von unten nach oben belüftet.

VORSICHT

Gefahr von Sachschäden.

Achten Sie darauf, dass keine Flüssigkeit, kein Staub oder leitender Gegenstand in den Sanftstarter gelangt.

a) 3RW40 2: 15 mm [0.59 in]

Motorstromeinstellwerte

Zulässige Motorstromeinstellwerte in Abhängigkeit von der CLASS-Einstellung bei 40° C Umgebungstemperatur

Programmieren des ON/RUN Ausgangs 13/14 (Werkseinstellung: ON) (Grafikteil, Bild 3)

  1. Programmierung starten: (Beim Gerät 3RW40 2 die Abdeckung wie in Bild 2 gezeigt entfernen.) Die Taste "RESET MODE" (2) länger als 2 s drücken, bis die LED "DEVICE" (5) grün flimmert. Die Taste "RESET MODE" (2) gedrückt halten und zusätzlich die Taste "RESET/TEST" (1) länger als 1 s drücken, bis die LED "DEVICE" (5) am Gerät rot leuchtet.
  2. Modus anzeigen: LED "STATE/BYPASSED/FAILURE" (6) blinkt grün: ON-Modus. LED "STATE/BYPASSED/FAILURE" (6) flimmert grün: RUN-Modus.
  3. Modus wechseln: Taste "RESET MODE" (2) drücken.
  4. Programmierung beenden und Einstellungen speichern: Taste "RESET/TEST" (1) länger als 1 s drücken, bis die LED "DEVICE" (5) grün leuchtet.

Schnellinbetriebnahmeanleitung

  • Anschluss Thermoclick gemäß Bild 6.3 (Drahtbrücke entfernen)
  • Anschluss PTC Typ A gemäß Bild 6.4 (Drahtbrücke entfernen)

VORSICHT

Gefahr von Sachschäden.

Anschluss an nicht belegte Klemmen ist unzulässig.

Einstellungsvorschlag Anlauf Parameter Auslauf Parameter
ApplikationStart-spannung %40 100%Anlaufzeit s5 100 20sStrombegrenzungswertx Ie1.3 5Auslaufzeit s5 100 20s
Förderband70 105 x Ie5
Rollenförderer60 105 x Ie5
Kompressor50 104 x Ie0
kleiner Ventilator40 104 x Ie0
Pumpe40 104 x Ie10
Hydraulikpumpe40 104 x Ie0
Rührwerk40 204 x Ie0
Fräsmaschine40 204 x Ie0

SIEMENS 3RW4027-1BB14 - Gefahr von Sachschäden. - 1

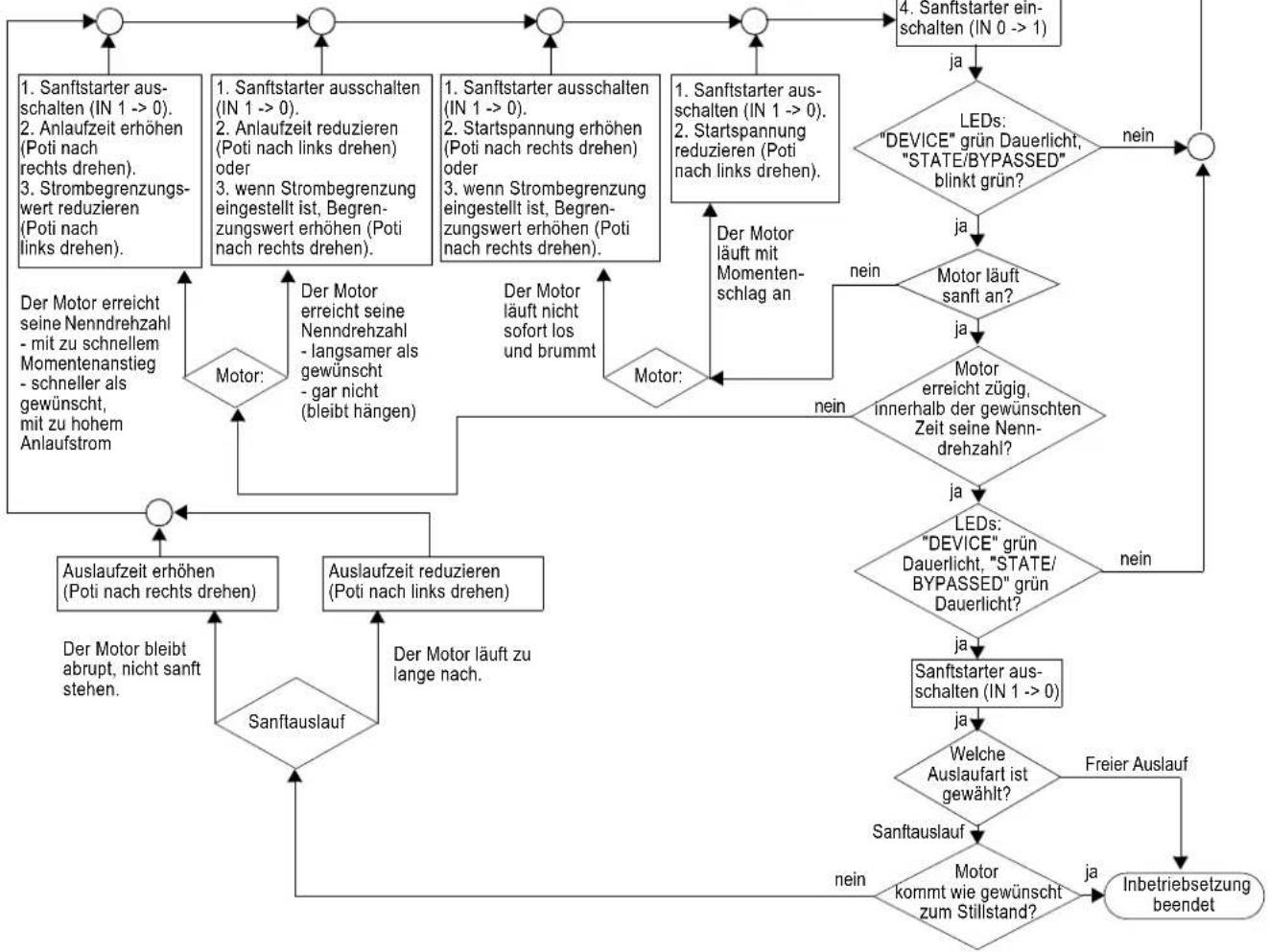


SIEMENS 3RW4027-1BB14 - Gefahr von Sachschäden. - 2

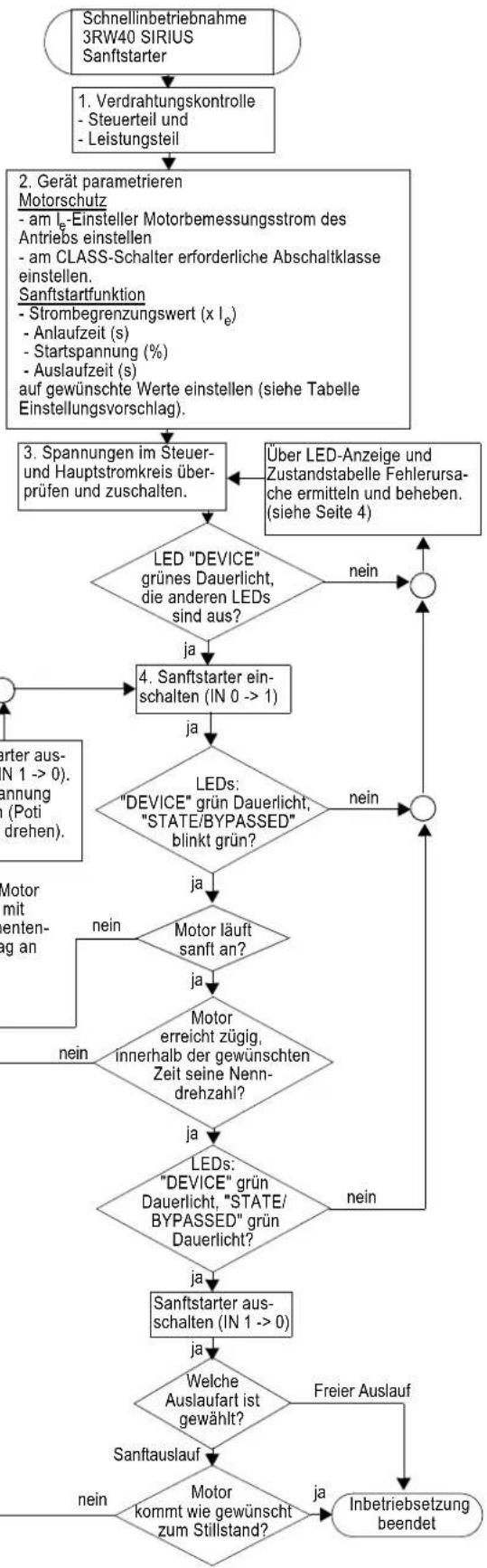


Anzeigenübersicht

LED-Anzeigen 3RW40 Hilfskontakte
Sanftstarter Motorschutz
3RW40DEVICE(rd/gn/ylw)STATE / BYPASSED / FAILURE (gn/rd))OVERLOAD(rd)RESET MODE(ylw/gn)13 14(ON)13 14(RUN)24 23(BYPASSED)96 95 98FAILURE / OVERLOAD
U_s=0 —/_—/_—/_1
BetriebszustandIN
Aus0○ gn—/_—/_—/_1
Anlauf1○ gn○ gn—/_—/_—/_1
Bypassed1○ gn○ gn—/_—/_—/_1
Auslauf0○ gn○ gn—/_—/_—/_1
Warnung
I_e/Class-Einstellung unzulässig ○ gn○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
Start gesperrt, Gerät zu warm○ ylw—/_—/_—/_1
Fehler
Versorgungsspannung Elektronik unzulässig○ rd—/_—/_—/_1
unzulässige I_e/Class-Einstellung und IN (0->1) ○ gn○ rd—/_—/_—/_1
MotorschutzabschaltungÜberlastrelais / Thermistor○ gn—/_—/_—/_1
ThermistormotorschutzDrahtbruch / Kurzschluss○ gn—/_—/_—/_1
Thermische Überlastung Gerät○ ylw○ rd—/_—/_—/_1
- fehlende Lastspannung- Phasenausfall, fehlende Last○ gn○ rd—/_—/_—/_1
Gerätefehler○ rd○ rd—/_—/_—/_1
Testfunktion
1) TEST t >5 s drücken○ gn○ rd—/_—/_—/_1
RESET MODE (Drücken zum Wechseln)
Manual Reset
Auto Reset○ ylw
Remote Reset siehe Bild 6.2○ gn
Anzeige der LEDs1) Test Motorschutzabschaltung
gn=ylw=rd=
aus ein blinkend flimmernd grün gelb rot

SIEMENS 3RW4027-1BB14 - Anzeigenübersicht - 1

! WARNING

Automatischer Wiederanlauf.

Kann zu Tod, schwerer Körperverletzung oder Sachbeschädigung führen.

Der automatische Rücksetzmodus (RESET MODE) darf nicht in Anwendungen verwendet werden, in denen der unerwartete Neustart des Motors nach Ablauf der Wiederbereitschaftszeit zu Personen- oder Sachschäden führen kann.

Der Startbefehl (z. B. durch die SPS) muss vor einem Resetbefehl zurückgesetzt werden, da bei anstehendem Startbefehl nach dem Resetbefehl automatisch ein erneuter, selbsttätiger Wiederanlauf erfolgt. Dies gilt insbesondere bei Motorschutzauslösung. Aus Sicherheitsgründen wird empfohlen, den Sammelfehlerausgang (Klemmen 95 und 96) in die Steuerung einzubinden.
