3RW4027-1BB14 - Elektrikli marş motoru SIEMENS - Ücretsiz kullanım kılavuzu

Ürün tipi	Yumuşak yol verici
Marka	Siemens
Model	3RW4027-1BB14
Seri	3RW40
Nominal akım (I_e)	32,2 A
Minimum akım aralığı (I_min)	17,2 A
Maksimum akım aralığı (I_max) CLASS 10	32,2 A
Maksimum akım aralığı (I_max) CLASS 15	30 A
Maksimum akım aralığı (I_max) CLASS 20	27 A
Açma sınıfı	10, 15, 20 (seçilebilir)
Ayarlanabilir yol verme gerilimi	%0 ile %100 arası
Ayarlanabilir yol verme süresi	0 ila 20 s (uygulamaya bağlı)
Ayarlanabilir akım sınırlaması	5 x I_e'ye kadar
Ayarlanabilir yavaşlama süresi	0 ila 20 s
Dahili motor koruması	Evet, aşırı yük rölesi ve termistör (PTC) ile
LED göstergeleri	DEVICE (yeşil/sarı/kırmızı), STATE/BYPASSED/FAILURE (yeşil/kırmızı), OVERLOAD (kırmızı), RESET MODE (sarı/yeşil)
Yardımcı kontaklar	13-14 (AÇIK/ÇALIŞMA), 24-23 (BYPASS), 96-95-98 (ARIZA/AŞIRI YÜK)
Montaj mesafesi	≥ 60 mm üstte, ≥ 40 mm altta, yanlarda 15 mm (3RW40 2) veya 30 mm (3RW40 3/4)
Soğutma	Hava, aşağıdan yukarıya havalandırma
Ortam sıcaklığı	40 °C (ayar değerleri için)
Sertifikalar	Sertifikalı bileşenler gereklidir
Besleme	Ana devre ve kontrol ayrı
Termistör bağlantısı	PTC tip A veya termoklik, TB0 versiyonuna göre

Sık sorulan sorular - 3RW4027-1BB14 SIEMENS

Siemens 3RW4027-1BB14'ün nominal akımı nedir?

Nominal akım (I_e) 32,2 A'dır. Açma sınıfına göre maksimum akım aralıkları: CLASS 10 = 32,2 A, CLASS 15 = 30 A, CLASS 20 = 27 A.

Bu yumuşak yol vericide motor koruması nasıl ayarlanır?

Motor anma akımını ayarlamak için I_e ayarlayıcısını ve kesme sınıfını (10, 15 veya 20) seçmek için CLASS anahtarını kullanın. Kılavuzdaki ayar değerleri tablosuna bakın.

Ayarlanabilir yol verme parametreleri nelerdir?

Parametreler: yol verme gerilimi (%0 ile %100 arası), yol verme süresi (0 ila 20 s), akım sınırlama değeri (5 x I_e'ye kadar) ve yavaşlama süresi (0 ila 20 s).

Hızlı devreye alma nasıl yapılır?

1. Kablolamayı kontrol edin. 2. I_e, CLASS, akım sınırlaması, yol verme süresi, yol verme gerilimi ve yavaşlama süresini ayarlayın. 3. Enerji verin. 4. Yol vericiyi çalıştırın (IN 0->1). 5. LED'leri kontrol edin ve gerekirse ayarlayın.

Cihazdaki LED'ler ne anlama gelir?

DEVICE LED'i genel durumu gösterir (sürekli yeşil = çalışıyor, yanıp sönen = programlama). STATE/BYPASSED/FAILURE yol verme durumunu ve arızaları gösterir. OVERLOAD aşırı yükü belirtir. RESET MODE yeniden kurma modunun değiştirilmesine olanak tanır.

Bir arızadan sonra yol verici nasıl sıfırlanır?

RESET/TEST tuşuna basarak manuel sıfırlama yapabilir veya seçilen moda göre otomatik sıfırlama yapabilirsiniz. Modu değiştirmek için RESET MODE tuşuna basın. Dikkat: Otomatik sıfırlama otomatik yeniden başlatmaya neden olabilir.

Gerekli montaj mesafeleri nelerdir?

Cihazın üstünde en az 60 mm ve altında en az 40 mm boşluk bırakın. Yanlarda, 3RW40 2 modelleri için 15 mm ve 3RW40 3 ve 4 modelleri için 30 mm.

Bu yol vericiyi 30 A'lik bir motorla kullanabilir miyim?

Evet, mümkündür. I_e'yi motorun nominal akımına (30 A) ayarlayın ve uygun açma sınıfını seçin (örneğin maksimum akım ≥ 30 A ise CLASS 10). Kılavuzdaki ayar değerlerine bakın.

PTC termistör nasıl bağlanır?

3RW40.-TB0 versiyonları için tel köprüleri çıkarın ve PTC tip A termistörü veya bir termokliği kılavuzdaki şekillere (şek. 6.3 veya 6.4) göre ilgili terminallere bağlayın.

Motor çalışmaz veya uğultu yaparsa ne yapmalı?

Motor çalışmaz ve uğultu yaparsa, bu çok kısa bir yol verme süresi veya çok düşük bir akım sınırlaması olduğunu gösterebilir. Yol verme süresini uzatın (potansiyometreyi sağa çevirin) veya akım sınırlamasını azaltın (potansiyometreyi sola çevirin). Ayrıca arıza LED'lerini kontrol edin.

KULLANIM KILAVUZU 3RW4027-1BB14 SIEMENS

Cihazın kurulumundan, çalıştırılmasından veya bakıma tabi tutulmasından önce, bu kılavuz okunmuş ve slowing olmalıdır.

! TEHLIKE

Tehlikeli gerilim.

Ölüm tehlikesi veya ağır yaralanma tehlikesi.

Çalışmalara başlamadan önce, sistemin ve cihazın gerilim beslemesini kapatınız.

ÖNEMLİ DİKKAT

Cihazın güvenli çalışması ancak sertifikalı bileşenler kullanılması halinde garanti edilebilir.

! TEHLIKE

Tehlikeli gerilim.

Ölüm tehlikesi veya ağır yaralanma tehlikesi.

Cihaz gerilim beslemesi altında iken, elektrik çarpmasından veya yanıklardan sakınmak için, motor kontrol cihazının kıskaçlarıyla temas edilmemelidir. Motor kontrol cihazı KAPALI halde iken de çıkış kıskaçlarında gerilim mevcuttur.

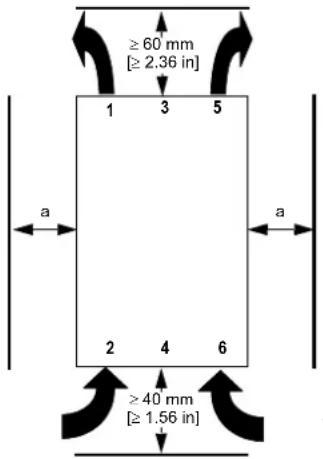

Tek tek kurulumda montaj mesafeleri (Sıkı kurulum bkz. Yumuşak yol verici kullanım kılavuzu)

DİKKAT

Soğutma için yeterli derecede hava sirkulasyonun sağlanması amacıyla cihazı monte ederken belirtilen mesafelere riayet ediniz. Cihaz, aşağıdaki yukarıya doğru havalandırılmaktadır.

ÖNEMLİ DİKKAT

Maddi hasar tehlikesi.

Yumuşak yol vericiye sıvı, toz veya herhangi bir cisim kaçmamasına dikkat ediniz.

a) 3RW40 2: 15 mm [0.59 in]

Motor akımı ayar değerleri

CLASS ayarına bağlı olarak izin verilen motor akımı ayar değerleri 40° C ortam ısısında

13/14 ON/RUN çıkışının programlanması (Fabrika ayarı: ON) (Grafik bölümü, Resim 3)

1. Programlamayı başlatınız: (3RW40 2 cihazında kapağı Resim 2'de gösterildiği şekilde çıkarınız.) "RESET MODE" (2) tuşuna LED "DEVICE" (5) yeşil renkte titrek yanana kadar 2 saniyeden uzun süre basınız. "RESET MODE" (2) tuşunu basılı tutunuz ve aynı zamanda cihazdaki LED "DEVICE" (5) kırmızı yanana kadar "RESET/TEST" (1) tuşuna 1 saniyeden daha uzun süreyle basınız.
2. Modun gösterilmesi: LED "STATE/BYPASSED/FAILURE" (6) yeşil yanıp söner: ON Modu. LED "STATE/BYPASSED/FAILURE" (6) yeşil renkte titrek yanar: RUN Modu.
3. Modun değiştirilmesi: "RESET MODE" (2) tuşuna basıniz.
4. Programlamanın bitirilmesi ve ayarların hafızaya alınması: "RESET/TEST" (1) tuşuna LED "DEVICE" (5) yeşil yanana kadar 1 saniyeden uzun süre basıniz.

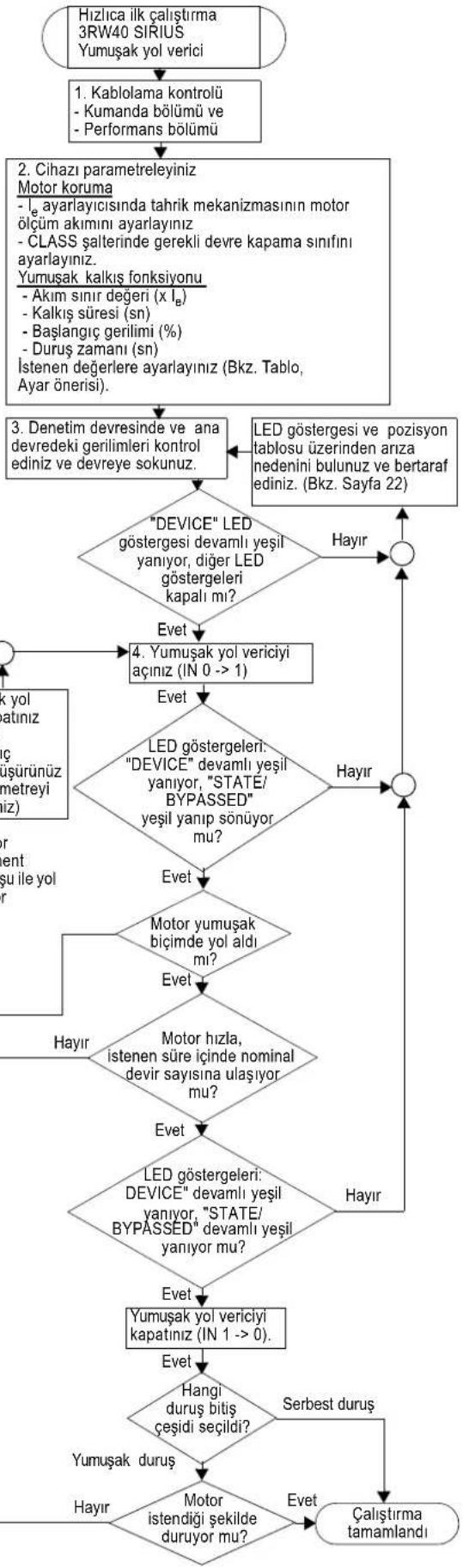

Hızlıca ilk çalıştırma talimatı

Termistör bağlantısı (sadece 3RW40.-.TB0.)

- Resim 6.3'e göre Thermoclick bağlantısı (geçici olarak kullanılan bağlantı telini çıkarınız)

- Resim 6.4'e göre PTC Tip A bağlantısı (geçici olarak kullanılan bağlantı telini çıkarınız)

ÖNEMLİ DİKKAT

Maddi hasar tehlikesi.

Boştaki kıskaçlara bağlantı yasaktır.

Ayar önerisi	Kalkış parametresi			Duruş parametresi
Applikasyon	Başlangıç gerilimi %	Kalkış süresi sn	Akım sınır değeri	Duruş zamanı sn
Taşıma bandı	70 10		5 × I_e	5
Rulolu taşıyıcı	60 10		5 × I_e	5
Kompresör	50 10		4 × I_e	0
Küçük vantilatör	40 10		4 × I_e	0
Pompa	40 10		4 × I_e	10
Hidrolik pompa	40 10		4 × I_e	0
Karıştırıcı	40 20		4 × I_e	0
Freze makinesi	40 20		4 × I_e	0


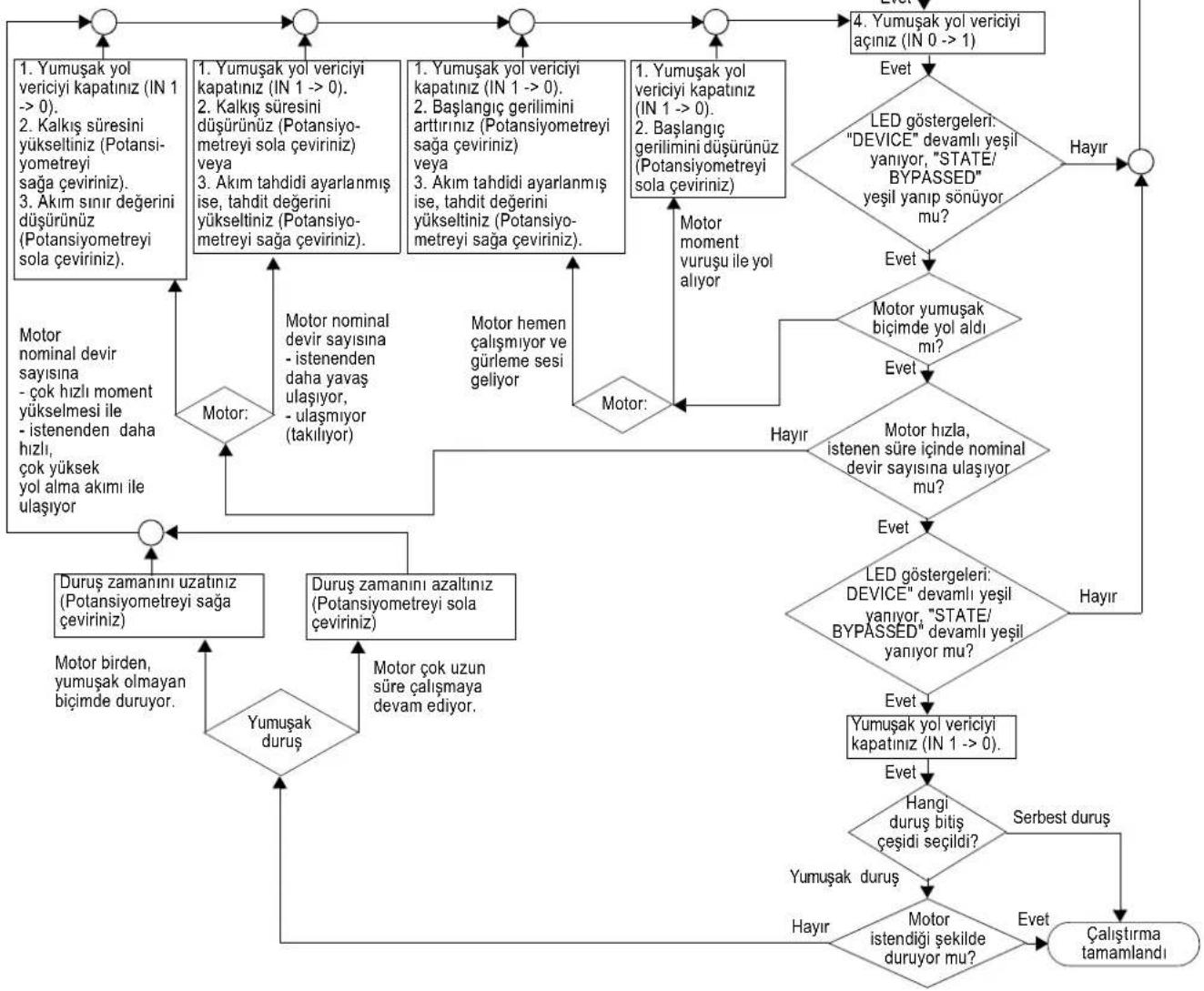


Gösterge tablosu

		LED göstergeleri 3RW40				Yardımcı kontaklar
		Yumuşak yol verici Motor koruma
3RW40		DEVICE(rd/gn/ylw)	STATE / BYPASSED / FAILURE (gn/rd))	OVERLOAD(rd)	RESET MODE (ylw/gn)	13 14(ON)	13 14(RUN)	24 23(BYPASSED)	96 95 98FAILURE / OVERLOAD
U_s=0
İşletme durumu	IN
Kapalı	0
Yol veme	1
Bypassed	1
Durma	0
Uyarı
I_e/Class ayarı kabul edilmiyor
Start bloke edildi, cihaz çok sıcak
Arıza
Tedarik gerilimi Elektronik kabul edilmiyor
Kabul edilmeyen I_e/Class ayarı ve IN (0->1)
Motor koruma kapamasıAşırı yük rölesi / Termistör
Termistör motor korumasıTel kırılması / Kısa devre
Cihazda termik aşırı yük
- Yük gerilimi yok- Faz kesilmesi, eksik yük
Cihaz hatası
Test fonksiyonu
1) TEST t > 5 sn basınız
RESET MODE (Değiştirmek için basılır)
Manüel reset
Otomatik reset
Uzaktan reset Resim 6.2

LED göstergeleri							1) Test Motor koruma kapaması
				gn=yeşil	ylw=sarı	rd=kırmızı
kapalı	açık	yanıp söner	titrer

! UYARI

Otomatik olarak yeniden çalışma.

Olüme, ağır yaralanmalara veya maddi hasara yol açabilir.

Otomatik sıfırlama modu (RESET MODE), motorun yeniden işletme hazır duruma gelme süresinin bitiminden sonra beklenmedik biçimde yeniden start almasının, yaralanma ya da maddi hasara yol açabileceği durumlarda kullanılamaz. Start komutu (örn. SPS ile) reset komutundan önce verilmelidir, çünkü reset komutundan sonra verilecek bir start komutunda otomatik olarak yeniden ve kendiliğinden bir start alma durumu ortaya çıkar. Bu özellikle de motor koruma tertibatının salıverilmesi için geçerlidir. Emniyet nedeniyle toplu hata çıkışının (95 ve 96 kıskaçları) kumandaya bağlanması tavsiye edilir.
