Adfinity X20C - Nettoyant pour sol ADVANCE - Notice d'utilisation et mode d'emploi gratuit

Marque	Advance
Modèle	Adfinity X20C
Catégorie	Nettoyant pour sol (autolaveuse)
Alimentation	Batteries 2x12 V (WET ou GEL)
Type de batteries	Plomb-acide (WET) ou Gel (GEL)
Tension nominale	24 V
Chargeur intégré	Oui, configurable pour WET ou GEL
Tête de brossage	Interchangeable : simple brosse (20,9 in), double brosses (12 in) ou brosse cylindrique (19,1 in)
Brosses disponibles	Prolene, Midlite Grit 180, Midgrit 240, Prolite, Union Mix
Brosses cylindriques disponibles	Polypropylène 0,40, Nylon rigide 0,60, Nylon moelleux 0,45
Embouchure	Largeur 760 mm (aluminium) ou 810 mm (acier) selon la tête
Réservoir de solution/eau	Capacité non précisée, remplissage par goulot
Réservoir de détergent (AXP)	Capacité non précisée, système de dosage proportionnel
Réservoir de récupération	Avec flotteur d'arrêt automatique, vidange par tuyau flexible
Fonctions principales	Lavage, séchage, dosage détergent, extra-pression brosses, aspiration
Commandes	Clé de contact, panneau de direction, boutons-poussoirs pour brosses/aspiration/détergent, régulateur de vitesse
Sécurité	Arrêt automatique des brosses en cas de batterie faible, flotteur anti-débordement, chargeur avec sécurité
Entretien programmé	Quotidien, hebdomadaire, semestriel, annuel (selon plan d'entretien)
Température de solution max	+40°C
Poids	Non spécifié
Dimensions	Non spécifiées

FOIRE AUX QUESTIONS - Adfinity X20C ADVANCE

Comment installer les batteries sur l'Adfinity X20C ?

Ouvrez le couvercle (22), videz le réservoir de récupération si nécessaire, soulevez le réservoir (40), installez deux batteries 12V en respectant le schéma, branchez le connecteur (12) et configurez la carte électronique pour WET ou GEL.

Comment charger les batteries ?

Positionnez la clé sur '0', ouvrez le couvercle, soulevez le réservoir (40), contrôlez le niveau d'électrolyte (pour WET), branchez le chargeur au réseau. Le témoin rouge (94) indique la charge, vert (92) indique fin de charge. Débranchez ensuite.

Quels types de brosses utiliser pour le nettoyage du béton ?

Pour le béton, utilisez les brosses Midlite Grit 180 ou Midgrit 240 (pour têtes rotatives) ou les brosses cylindriques en Polypropylène 0,40.

Comment régler le flux de détergent ?

Désactivez le bouton de réglage (A), appuyez et maintenez jusqu'à ce que le témoin clignote, puis relâchez et appuyez brièvement pour augmenter le pourcentage (0,25% à 3% ou Smart). La configuration est mémorisée.

Comment vider le réservoir d'eau de récupération ?

Arrêtez la machine, soulevez la tête et l'embouchure, amenez la machine à la zone d'écoulement, utilisez le tuyau flexible (16) pour vidanger. Rincez ensuite le réservoir à l'eau propre.

Que faire si l'aspiration est insuffisante ?

Vérifiez que le réservoir de récupération n'est pas plein, que le tuyau (15) est connecté, que la grille d'aspiration (36) n'est pas obstruée, que l'embouchure est propre et les lamelles en bon état, et que le couvercle est bien fermé.

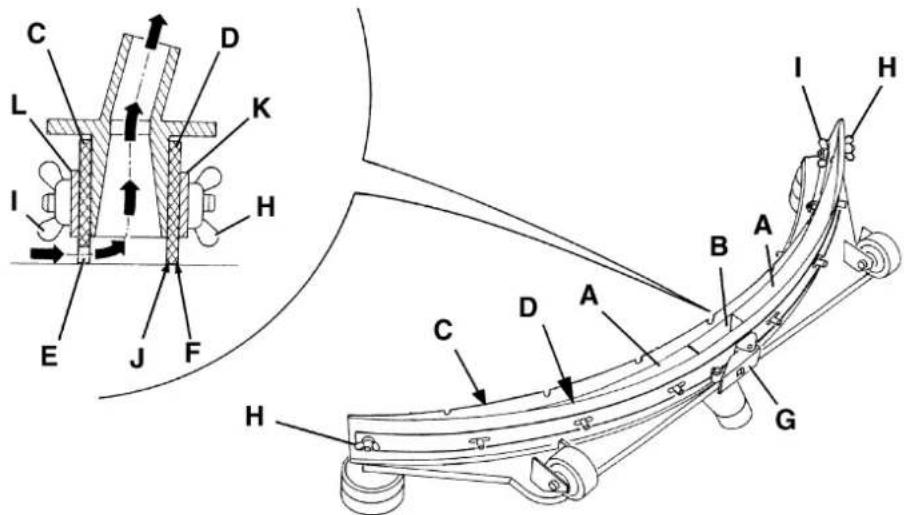

Comment remplacer les lamelles en caoutchouc de l'embouchure ?

Déposez l'embouchure, desserrez les écrous papillons (H) pour la lamelle arrière (D) ou les boutons (I) pour la lamelle avant (C). Remplacez-les ou tournez-les pour utiliser une arête neuve. Revissez et réglez la hauteur.

Comment stocker la machine pendant une longue inactivité ?

Après utilisation, déposez les brosses, videz et rincez les réservoirs, nettoyez la machine, débranchez le connecteur des batteries et rangez-la dans un endroit sec et propre.

Comment configurer la machine pour batteries WET ou GEL ?

Tournez la clé sur 'I' : si le témoin vert clignote, c'est GEL ; si rouge clignote, c'est WET. Pour changer, éteignez la machine, maintenez enfoncés les boutons (71) et (73), tournez la clé sur 'I', relâchez après 8 secondes, puis appuyez brièvement sur (73) jusqu'au clignotement souhaité.

Quelles précautions prendre pour charger les batteries ?

Chargez dans un endroit bien aéré, loin de flammes. Ne fumez pas. Pour batteries WET, laissez les bouchons ouverts. Portez des gants et des lunettes. En cas de contact avec l'acide, rincez abondamment à l'eau et consultez un médecin.

MODE D'EMPLOI Adfinity X20C ADVANCE

Des plaques adhésives appliquées sur certains points de la machine indiquent :

- DANGER

- ATTENTION

- AVERTISSEMENT

- CONSULTATION

Lors de la lecture de ce manuel, l'opérateur doit bien comprendre le sens des symboles illustrés sur les plaques. Ne pas couvrir les plaques et les remplacer immédiatement en cas d'endommagement.

CONTROLE / PREPARATION DES BATTERIES SUR UNE MACHINE NEUVE

ATTENTION!

Les composants électriques de la machine peuvent être sérieusement endommagés si les batteries ne sont pas installées et branchées de façon correcte. Les batteries doivent être installées par du personnel qualifié. Configurer la carte électronique de fonctions et le chargeur de batterie intégré selon le type de batteries utilisé (WET ou GEL).

Contrôler les batteries avant l'installation pour vérifier qu'elles ne sont pas endommagées.

Débrancher le connecteur des batteries et la fiche du chargeur de batterie.

Déplacer les batteries avec attention.

Installer les protections des bornes des batteries équipées avec la machine.

La machine requiert deux batteries de 12 V, branchées selon le schéma (29).

La machine peut être livrée selon un des modèles suivants :

a) Batteries (WET ou GEL) installées sur la machine et prêtes à l'utilisation

1. Vérifier que les batteries sont branchées à la machine au moyen du connecteur (12).
2. Introduire la clé de contact (80) et la tourner en position "I".

Si le témoin lumineux vert (81a) s'allume, les batteries sont prêtes à l'utilisation.

Si les témoins lumineux jaune (81b) ou rouge (81c) s'allument, il est nécessaire de charger les batteries (voir procédure au chapitre Entretien).

b) Batteries (WET) installées sur la machine mais sèches, c'est à dire sans l'électrolyte liquide

1. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16).
2. Saisir la poignée (41) et soulever le réservoir (40) avec soin.
3. Déposer les bouchons (53) des batteries (52).

ATTENTION!

L'acide sulfurique est très corrosif, manier avec beaucoup de précaution. En cas de contact avec les yeux ou la peau, rincer abondamment à l'eau et consulter un médecin.

Les batteries doivent être remplies dans un endroit bien aéré. Porter des gants de protection.

1. Remplir les éléments de la batterie avec acide sulfurique pour batteries [densité de 2,79 lb à 2,84 lb à 77°F (de 1,27 à 1,29 Kg à 25°C)] selon les instructions spécifiées dans le Manuel des batteries. La quantité correcte de solution acide à insérer est indiquée dans le manuel des batteries.
2. Afin d'éviter d'endommager les sols à nettoyer, sécher avec un chiffon l'eau et l'acide qui se trouvent sur la partie supérieure des batteries après le chargement.
3. Laisser reposer les batteries pendant quelques minutes et remplir les éléments avec solution d'acide sulfurique, selon les instructions indiquées dans le manuel des batteries.
4. Charger les batteries (voir la procédure au chapitre Entretien).

c) Sans batteries

1. Acheter des batteries adéquates (voir le paragraphe Caractéristiques techniques).

Pour le choix et l'installation, s'adresser à des revendeurs de batteries qualifiés.

1. Configurer la machine et le chargeur de batterie selon le type de batteries utilisé (WET or GEL), comme indiqué au paragraphe suivant.

INSTALLATION DES BATTERIES ET CONFIGURATION DU TYPE DE BATTERIES (WET OU GEL)

En fonction du type de batteries choisi (WET or GEL), configurer la carte électronique de la machine et du chargeur de batterie, en procédant comme suit :

Configuration de la machine

1. Tourner la clé de contact (80) en position "I" et remarquer ce qui se passe pendant les premières secondes de fonctionnement de la machine :
2. Si le témoin lumineux vert (81a) clignote, la machine est configurée sur GEL.

3. Si le témoin lumineux rouge (81c) clignote, la machine est configurée sur WET.

4. S'il est nécessaire de changer la configuration, procéder comme suit.

5. Arrêter la machine en tournant la clé de contact (80) en position "0".

6. Appuyer en même temps et maintenir appuyé les boutons-poussoirs (71) et (73), puis tourner la clé de contact (80) en position "I".

7. Relâcher les boutons-poussoirs (71) et (73) après 8 secondes minimum du démarrage de la machine.

8. Dans 3 secondes, appuyer à nouveau pour peu de temps sur le bouton-poussoir (73) et contrôler que le témoin lumineux de la configuration désirée clignote (comme indiqué au point 1).

Configuration du chargeur de batterie

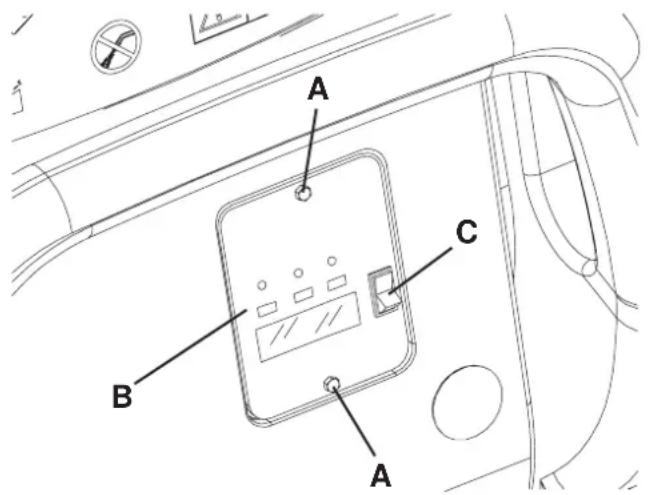

1. Déposer les vis (A, Fig. 1) de l'hublot de lecture des données du chargeur de batterie.

2. Déposer l'hublot (B).

3. Positionner le sélecteur (C) sur WET pour batteries au plomb ou sur GEL pour batteries au gel.

4. Installer l'hublot (B) et serrer les vis (A).

Installation des batteries

1. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16).
2. Saisir la poignée (41) et soulever le réservoir (40) avec soin.
3. Installer les batteries.

Chargement des batteries

1. Charger les batteries (voir la procédure au chapitre Entretien).

A B C A

Figure 1

S311316

AVANT LA MISE EN MARCHE

Installation/dépose de la tête

Et la tête porte-brosses / plateaux support disque (18a et 18b) et la tête porte-brosses cylindriques (18c) peuvent être facilement installées sur / déposées de la machine.

Pour la procédure d'installation/dépose, voir la procédure relative au chapitre Entretien.

REMARQUE

Lors de l'installation/dépose de la tête, il peut être nécessaire de remplacer aussi l'embouchure, puisque leurs largeurs doivent être identiques. Pour accoupler correctement la tête et l'embouchure, voir le paragraphe Installation de l'embouchure.

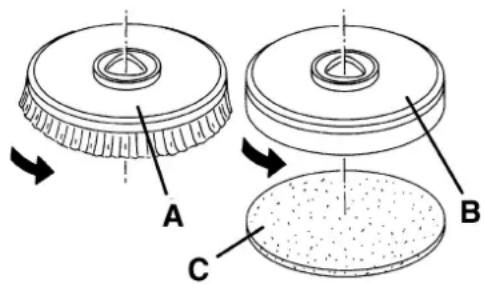

Installation / dépose des brosses / plateaux support disque

1. Sur la machine équipée de la tête spéciale, et les brosses (A, Fig. 2) et les plateaux support disque (B) avec disques (C) peuvent être installés, en fonction du traitement à effectuer sur le sol.
2. Positionner la clé de contact (80) sur "0". Porter au minimum le régulateur de vitesse (84), si équipé, en le tournant dans le sens inverse aux aiguilles d'une montre.
3. Positionner les brosses (A) ou les plateaux support disque (B) sous la tête correspondante (18a) ou (18b).
4. Baisser la tête sur les brosses / plateaux support disque en appuyant sur la pédale (11).
5. Positionner la clé de contact (80) sur "l".
6. Appuyer sur le bouton-poussoir de rotation brosses / disques et d'activation système d'aspiration (71).
7. Pousser légèrement le panneau (83) en avant pour permettre l'accrochage des brosses / plateaux support disque, puis le relâcher. Si besoin est, répéter la procédure jusqu'à l'accrochage des brosses / plateaux support disque.

A B C

Figure 2

S311317

ATTENTION!

Ne pas presser à fond sur le tableau (83) parce que la machine bougerait.

Pour accrocher les brosses / plateaux support disque, il suffit d'appuyer sur le panneau (83) en exerçant une légère pression qui actionne seulement les moteurs des brosses / plateaux support disque.

1. Pour déposer les brosses / plateaux support disque, il est nécessaire de soulever la tête en appuyant sur la pédale (11), puis appuyer sur le bouton-poussoir (75) et attendre jusqu'à ce que la brosse / plateau support disque tombe au sol. Positionner la clé de contact (80) sur "0".

Types de brosses disponibles

Modèles de 12,0 in (305 mm) Modèles de 20,9 in (530 mm)
08603842 - Prolene 08837025 - Prolene
08603872 - Midlite Grit 180 08837028 - Midlite Grit 180
08603873 - Midgrit 240 08837029 - Midgrit 240
08603874 - Prolite 08837026 - Prolite
08603875 - Union Mix 08837027 - Union Mix

Suggestions pour le choix des brosses / disques

Modèles	Midlite Grit 180	Midgrit 240	Prolene	Prolite	Union Mix
Nettoyage général :
Béton
Terrazzo
Carreaux de céramique / de carrière
Marbre
Carreaux de vinyle
Carreaux de caoutchouc
Polissage :
Carreaux de caoutchouc
Marbre
Carreaux de vinyle

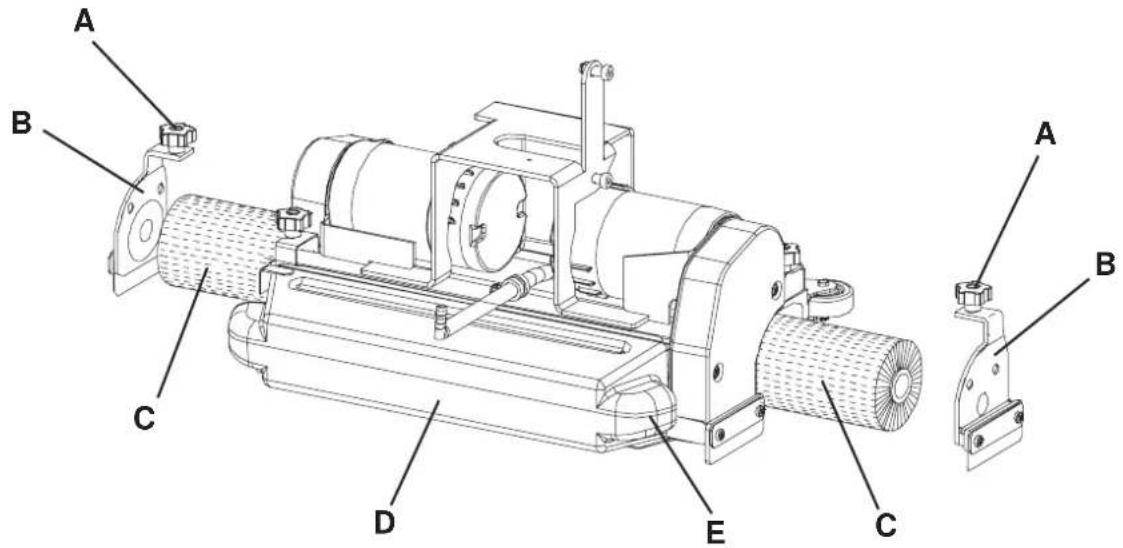

Installation / dépose des brosses cylindriques

1. Positionner la clé de contact (80) sur "0".
2. Soulever la tête porte-brosses cylindriques en appuyant sur la pédale (11).
3. Déposer les boutons (A, Fig. 3) et les portillons (B) en les poussant vers le bas, en exerçant une pression sur les boutons.
4. Insérer les brosses cylindriques (C).
   Les brosses cylindriques peuvent être installées soit d'un côté soit de l'autre.
5. Installer les portillons (B) et les fixer avec les boutons (A).
6. Pour déposer les brosses cylindriques, exécuter les étapes de 1 à 5 dans l'ordre inverse.

A B C D E C A B

Figure 3

S311318

Types de brosses cylindriques disponibles

Modèles de 19,1 in (485 mm)

909 5823 000 - Polypropylène 0,40

909 5825 000 - Nylon rigide 0,60

909 5824 000 - Nylon moelleux 0,45

Suggestions pour le choix des brosses cylindriques

Modèles Polypropylène 0,40 Nylon rigide 0,60 Nylon moelleux 0,45
Nettoyage général :
Béton
Terrazzo
Carreaux de céramique / de carrière
Marbre
Carreaux de vinyle
Carreaux de caoutchouc

Installation de l'embouchure

1. Installer l'embouchure (25) et la fixer avec les boutons (26), puis connecter le tuyau d'aspiration (15) à l'embouchure.
2. Au moyen du bouton (27) régler l'embouchure de façon que la lamelle en caoutchouc arrière touche le sol pour toute sa longueur et que la lamelle en caoutchouc avant se trouve légèrement détachée du sol.

Accouplement des embouchures avec les têtes porte-brosses / plateaux support disque

Modèle tête Modèle embouchure
Tête avec une brosse (18a), diamètre brosse : 20,9 in (530 mm)	Aluminium (Fig. 6), largeur 29,9 in (760 mm)
Tête avec deux brosses (18b), diamètre brosse : 12,0 in (305 mm) Acier (Fig. 5), largeur 31,9 in (810 mm)
Tête avec deux brosses cylindriques (18c), longueur brosse : 19,1 in (485 mm)	Aluminium (Fig. 6), largeur 29,9 in (760 mm)

Remplissage du réservoir de la solution ou de l'eau de lavage

REMARQUE

Pour X20D, X20C, X24D : [bouton-poussoir (77) activé], verser de l'eau propre dans le réservoir.

Pour 20D : verser de la solution.

1. Ouvrir le goulot (8).
2. (Pour 20D)

Remplir le réservoir (20) avec une solution adéquate au travail à effectuer.

Ne jamais remplir complètement le réservoir de solution, mais laisser toujours quelques pouces du bord.

Suivre toujours les instructions de dilution sur l'étiquette du conteneur du produit chimique utilisé pour la solution.

La température de la solution ne doit jamais être supérieure à +104°F (+40°C).

AVERTISSEMENT !

Utiliser exclusivement des détergents liquides peu mousseux et non inflammables, adéquats pour les machines utilisées.

Remplir le réservoir (20) avec de l'eau propre.

Ne jamais remplir complètement le réservoir de l'eau propre, mais laisser toujours quelques pouces du bord.

La température de la solution ne doit jamais être supérieure à +104°F (+40°C).

Remplissage du réservoir du détergent (pour X20D, X20C, X24D)

1. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16).
2. Saisir la poignée (41) et soulever le réservoir (40) avec soin.
3. Ouvrir le bouchon (46).
4. Remplir le réservoir (45) avec un détergent adéquat au travail à effectuer (détergent à haute concentration).

Ne jamais remplir complètement le réservoir du détergent, mais laisser toujours quelques pouces du bord.

AVERTISSEMENT!

Utiliser exclusivement des détergents liquides peu mousseux et non inflammables, adéquats pour les machines utilisées.

REMARQUE

Si le tuyau d'alimentation (48) est vide (en cas d'un système nouveau, d'un système vidé pour effectuer le nettoyage, etc.), pour accélérer le remplissage du tuyau, il peut être convenable d'effectuer un ou plusieurs cycles de vidange du système AXP (voir la procédure au chapitre Entretien).

MISE EN MARCHE ET ARRET DE LA MACHINE

Mise en marche de la machine

1. Préparer la machine comme indiqué au paragraphe précédent.
2. Positionner la clé de contact (80) sur "I".

Contrôler que le témoin lumineux vert (81a) s'allume (batteries chargées).

Dans le cas où le témoin lumineux jaune (81b) ou rouge (81c) s'allume, repositionner la clé de contact sur "0" et charger les batteries (voir la procédure au chapitre Entretien).

1. Se porter sur le lieu de travail, en démarrant la machine les mains sur le guidon (2) et en poussant le panneau (83) en avant pour la marche avant et en le tirant en arrière pour la marche arrière.

La vitesse d'avance maximum peut être réglée au moyen du régulateur (84).

1. Baisser l'embouchure (25) au moyen du levier (10).
2. Baisser la tête porte-brosses / plateaux support disque en appuyant sur la pédale (11).
3. Appuyer sur le bouton-poussoir de rotation brosses / disques et d'activation système d'aspiration (71).
4. Activer les boutons-poussoirs de réglage du flux de l'eau de lavage (82) selon le besoin et en fonction du nettoyage à effectuer.
5. Commencer le travail de nettoyage, en manœuvrant la machine comme indiqué à l'étape 3. Si besoin est, régler la vitesse maximum au moyen du régulateur (84).

Arrêt de la machine

1. Arrêter la machine en relâchant le panneau (83).

2. Arrêter les brosses et le système d'aspiration en appuyant sur les boutons-poussoirs (71) et (73).

3. Soulever la tête porte-brosses / plateaux support disque en appuyant sur la pédale (11).
4. Soulever l'embouchure (25) au moyen du levier (10).
5. S'assurer que la machine ne peut pas bouger de façon autonome.

MACHINE AU TRAVAIL (LAVAGE/SECHAGE)

1. Mettre la machine en marche comme prévu au paragraphe précédent.
2. Si besoin est, activer les boutons-poussoirs de réglage du flux de l'eau de lavage (82) selon le besoin et en fonction du nettoyage à effectuer.
3. Si besoin est, arrêter la machine et régler encore le bouton de réglage (27) de l'équilibrage de l'embouchure (25).

AVERTISSEMENT!

Afin d'éviter d'endommager les sols à nettoyer, ne pas tenir en rotation les brosses / plateaux support disque lorsque la machine est arrêtée, en particulier si l'on travaille avec la fonction d'extra-pression activée.

Réglage du flux de détergent à l'eau de lavage

Pour contrôler le pourcentage actuel de détergent convoyé à l'eau de lavage, procéder comme suit :

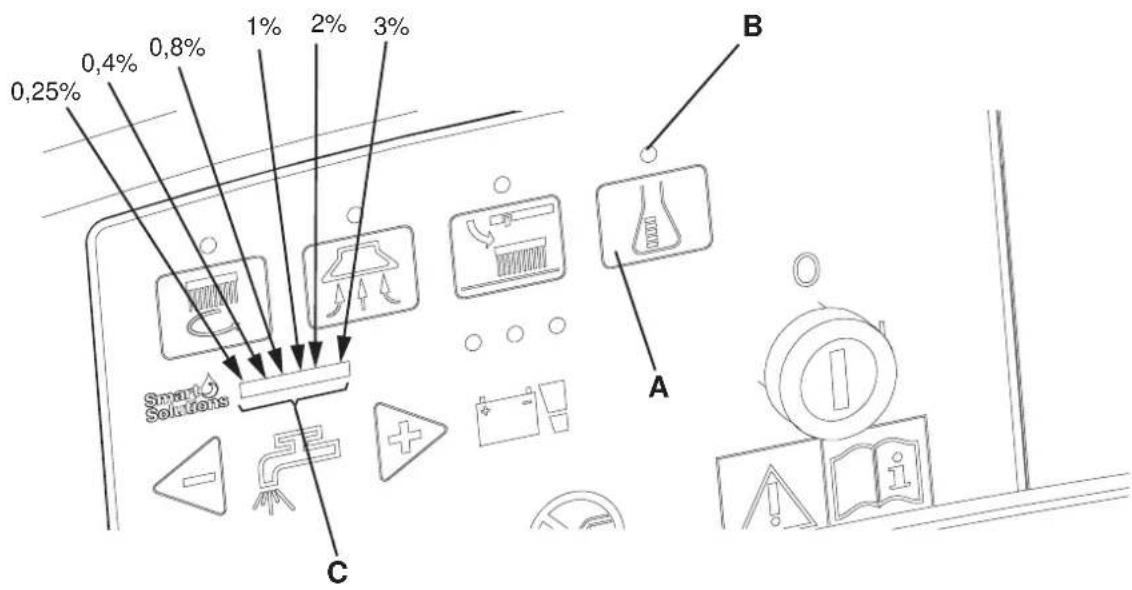

1. Désactiver le bouton-poussoir de réglage du flux (A, Fig. 4) [le témoin lumineux (B) doit être éteint].
2. Appuyer et maintenir appuyé le bouton-poussoir de réglage du flux (A). Dans les 3 premières secondes après l'activation du bouton-poussoir, la barre (C) s'allume pour indiquer le pourcentage, comme illustré dans la figure.

Pour modifier le pourcentage actuel de détergent convoyé à l'eau de lavage, procéder comme suit :

1. Désactiver le bouton-poussoir de réglage du flux (A, Fig. 4) [le témoin lumineux (B) doit être éteint].
2. Appuyer et maintenir appuyé le bouton-poussoir de réglage du flux (A) jusqu'à ce que le témoin lumineux (B) clignote.
3. Relâcher le bouton-poussoir (A). Appuyer à nouveau pour peu de temps sur le bouton-poussoir pour passer au pourcentage successif indiqué sur la barre (C) ; répéter la procédure jusqu'à rejoindre le pourcentage désiré.
4. Attendre jusqu'à ce que le témoin lumineux (B) arrête de clignoter et que la barre (C) indique à nouveau le flux de l'eau de lavage : le nouveau pourcentage est configuré.

REMARQUE

La configuration du pourcentage de détergent reste mémorisée même après la coupure de la machine.

0,25% 0,4% 0,8% 1% 2% 3% Smart Solutions A B C

Figure 4

S311319

Travail avec la fonction d'extra-pression des brosses / plateaux support disque

1. En cas de sol particulièrement sale, il est possible d'augmenter la pression des brosses / plateaux support disque sur le sol, en portant la pédale (11) sur la position (11c).

AVERTISSEMENT!

La fonction d'extra-pression ne peut pas être activée quand la tête porte-brosses cylindriques (18c) est installée.

Déchargement des batteries pendant le travail

1. Tant que le témoin lumineux vert (81a) reste allumé, les batteries permettent le fonctionnement normal de la machine. Lorsque le témoin lumineux vert (81a) s'éteint et le témoin lumineux jaune (81b) s'allume, procéder au rechargement des batteries, parce que l'autonomie résiduelle de fonctionnement de la machine n'est que de quelques minutes (variables en fonction des caractéristiques de la batterie utilisée et du nettoyage à effectuer). Lorsque le témoin lumineux rouge (81c) s'allume, l'autonomie est épuisée. Après quelques secondes les brosses / plateaux support disque s'arrêtent automatiquement et la tête se soulève ; seulement le système d'aspiration et le système de traction restent en fonction, pour permettre d'essuyer des endroits éventuels de sol mouillé et d'amener la machine dans le lieu de rechargement.

AVERTISSEMENT !

Ne pas insister à utiliser la machine avec batteries déchargées, pour ne pas endommager les batteries en réduisant leur vie utile.

VIDANGE DES RESERVOIRS

Un système de fermeture automatique à flotteur (36) bloque le système d'aspiration lorsque le réservoir de l'eau de récupération (21) est plein.

Le blocage du système d'aspiration peut être détecté grâce à l'augmentation soudaine de la fréquence du bruit du moteur d'aspiration.

AVERTISSEMENT !

Si le système d'aspiration s'arrête pour causes accidentelles (par exemple pour l'intervention prématurée du flotteur pendant un déplacement soudain de la machine), pour le démarrer, arrêter le système en appuyant sur le bouton-poussoir (73), puis ouvrir le couvercle (22) et vérifier que le flotteur dans la grille (36) est au niveau de l'eau ; enfin, fermer le couvercle (22) et appuyer sur le bouton-poussoir (73) pour activer à nouveau le système d'aspiration.

Lorsque le réservoir de l'eau de récupération (21) est plein, le vider en procédant comme suit.

Vidange du réservoir de l'eau de récupération

1. Arrêter la machine.
2. Soulever la tête porte-brosses / plateaux support disque en appuyant sur la pédale (11).
3. Soulever l'embouchure (25) au moyen du levier (10).
4. Porter la machine dans la zone destinée à l'écoulement.
5. Vider le réservoir de l'eau de récupération au moyen du tuyau flexible (16). Le travail effectué, rincer le réservoir à l'eau propre. Si équipé, utiliser le tuyau extractible (9).

Vidange du réservoir de la solution / de l'eau propre

1. Exécuter les étapes de 1 à 4 ci-dessus.
2. Vider le réservoir de la solution au moyen du tuyau flexible (17). Le travail effectué, rincer le réservoir à l'eau propre.

Vidange du conteneur déchets des brosses cylindriques (seulement pour tête porte-brosses cylindriques)

1. Arrêter la machine.
2. Avec la tête porte-brosses cylindriques baissée, déposer le conteneur déchets (D, Fig. 3) en le tirant latéralement à l'aide de la poignée (E).
3. Vider et laver le conteneur déchets (D), puis l'installer en engageant les dispositifs de retenue.

APRES L'UTILISATION DE LA MACHINE

Le travail effectué, avant de laisser la machine :
1. Déposer les brosses / plateaux support disque en procédant comme indiqué au paragraphe spécifique.
2. Vider les réservoirs (20 et 21) et le conteneur déchets (D, Fig. 3) comme indiqué au paragraphe spécifique.
3. Effectuer les opérations d'entretien prévues après l'utilisation de la machine (voir le chapitre Entretien).
4. Garder la machine dans un endroit sec et propre, avec les brosses / plateaux support disque et l'embouchure déposés ou soulevés.

INACTIVITE PROLONGEE DE LA MACHINE

Si on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d'effectuer les opérations suivantes :

1. Effectuer les opérations prévues au paragraphe Après l'utilisation de la machine.

2. Débrancher le connecteur (12) des batteries.

PREMIERE PERIODE D'UTILISATION

Après les 8 premières heures d'utilisation, contrôler le serrage des éléments de fixation et de connexion de la machine et vérifier que les parties visibles sont intactes et sans pertes.

ENTRETIEN

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier.

Veuillez trouver ci-dessous le plan d'entretien programmé. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à définir par le responsable de l'entretien.

ATTENTION!

Les opérations doivent être effectuées avec la machine arrêtée et avec les batteries débranchées.

En outre, lire attentivement toutes les instructions du chapitre Sécurité avant d'effectuer toute opération d'entretien.

Toutes les opérations d'entretien programmé ou extraordinaire doivent être effectuées par du personnel qualifié ou par un Service après-vente autorisé.

Dans ce manuel, après le plan d'entretien programmé, seulement les procédures des opérations d'entretien les plus simples et les plus récurrentes sont indiquées.

Pour les procédures des autres opérations d'entretien prévues par le plan d'entretien programmé, se référer au manuel d'entretien consultable auprès des Services après-vente.

PLAN D'ENTRETIEN PROGRAMME

Procédure	Quotidienne, après l'utilisation de la machine	Hebdomadaire Semestrielle Annuelle
Chargement des batteries
Nettoyage de l'embouchure
Nettoyage des brosses / disques
Nettoyage des réservoirs, de la grille d'aspiration avec flotteur et contrôle du joint d'étanchéité du couvercle
Contrôle et remplacement des lamelles en caoutchouc de l'embouchure
Nettoyage du filtre de la solution / de l'eau propre
Nettoyage du moteur du système d'aspiration
Contrôle du niveau du liquide des batteries WET
Contrôle du serrage des vis et des écrous (1)
Contrôle ou remplacement des charbons des moteurs des brosses/plateaux support disque			(2)
Contrôle ou remplacement des charbons du moteur du système d'aspiration			(2)
Contrôle ou remplacement des charbons du moteur du système de traction			(2)

(1): Et après les 8 premières heures de travail
(2): Opération d'entretien de ressort d'un Service après vente autorisé Nilfisk-Advance

CHARGEMENT DES BATTERIES

REMARQUE

Charger les batteries lorsque le témoin lumineux jaune (81b) ou rouge (81c) s'allume ou à la fin de chaque cycle de nettoyage.

AVERTISSEMENT!

Garder les batteries chargées prolonge leur vie.

AVERTISSEMENT !

Lorsque les batteries sont déchargées, les recharger dès que possible, afin de ne pas réduire leur durée de vie utile. Contrôler la charge des batteries au moins une fois par semaine.

ATTENTION!

Le chargement des batteries WET produit un gaz hydrogène très explosif. Charger les batteries dans un endroit bien aéré et loin de flammes libres. Ne pas fumer pendant le chargement des batteries. Garder le réservoir ouvert pendant tout le cycle de rechargement des batteries.

ATTENTION!

Pendant le rechargement des batteries, faire attention à d'éventuelles pertes de liquide des batteries. Ce liquide est très corrosif. En cas de contact avec les yeux ou la peau, rincer abondamment à l'eau et consulter un médecin.

Opérations préalables

1. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16).
2. Porter la machine dans la zone destinée au chargement des batteries.
3. Positionner la clé de contact (80) sur "0".
4. Saisir la poignée (41) et soulever le réservoir (40) avec soin.

5. Exclusivement pour batteries WET :

6. Contrôler le niveau de l'électrolyte dans les batteries (52) ; si besoin est, faire l'appoint au moyen des bouchons (53).

7. Laisser tous les bouchons (53) ouverts pour le rechargement successif.

8. Si besoin est, nettoyer la surface supérieure des batteries.

9. Charger les batteries selon une des procédures suivantes, en fonction de la présence ou absence du chargeur de batterie électronique (90) sur la machine.

Chargement des batteries

1. Brancher le câble (6) du chargeur de batterie au réseau électrique [la tension et la fréquence de réseau doivent coïncider avec les valeurs correspondantes du chargeur de batterie, indiquées sur la plaque avec numéro de série (34) de la machine].

Lorsque le chargeur de batterie est branché au réseau électrique, toutes les fonctions de la machine sont automatiquement exclues.

Le témoin lumineux rouge (94) allumé fixe sur le tableau de bord du chargeur de batterie indique que le chargeur de batterie est en train de charger les batteries.

1. Lorsque le témoin lumineux vert (92) s'allume, le cycle de chargement des batteries est terminé.
2. Le cycle de chargement terminé, débrancher le câble (6) du chargeur de batterie du réseau électrique et l'enrouler autour du logement correspondant (7).
3. Saisir la poignée (41) et baisser le réservoir (40) avec soin.

REMARQUE

Pour de plus amples informations relatives au fonctionnement du chargeur de batterie (90), se référer au manuel spécifique.

CONTROLE DES HEURES DE TRAVAIL DE LA MACHINE

(Seulement pour machines avec compteur horaire)

1. Positionner la clé de contact (80) sur "I".
2. Appuyer sur le bouton-poussoir (73) et lire sur le compteur horaire (79) le numéro total des heures de travail (lavage / séchage) effectuées par la machine.
3. Appuyer à nouveau sur le bouton-poussoir (73).
4. Positionner la clé de contact (80) sur "0".

NETTOYAGE DE L'EMBOUCHURE

REMARQUE

Pour un bon séchage, l'embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.

AVERTISSEMENT!

Lors du nettoyage de l'embouchure, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants.

1. Porter la machine sur un sol plat.
2. Positionner la clé de contact (80) sur "0".
3. Baisser l'embouchure (25) au moyen du levier (10).
4. Desserrer les boutons (26) et déposer l'embouchure (25).
5. Déconnecter le tuyau d'aspiration (15) de l'embouchure.
6. Laver et nettoyer l'embouchure en acier (Fig. 5) ou en aluminium (Fig. 6). Nettoyer en particulier les compartiments (A, Fig. 5 ou 6) et l'orifice (B). Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu'elles ne présentent pas de coupures ou déchirures ; en cas contraire, les remplacer (voir la procédure au paragraphe suivant).
7. Pour la repose, procéder dans l'ordre inverse de la dépose.

CONTROLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L'EMBOUCHURE

1. Nettoyer l'embouchure en acier (Fig. 5) ou en aluminium (Fig. 6) comme indiqué au paragraphe précédent.

2. Contrôler que les bords (E, Fig. 5 ou 6) de la lamelle en caoutchouc avant (C) et les bords (F) de la lamelle en caoutchouc arrière (D) se posent simultanément sur le marbre de contrôle, et en toute leur longueur ; en cas contraire, régler leur hauteur en procédant selon les instructions suivantes :

3. Dégager le tirant (G, Fig. 5 ou 6) et desserrer les écrous papillons (H, Fig. 5) ou décrocher les dispositifs de retenue (M, Fig. 6) ; régler la lamelle en caoutchouc arrière (D, Fig. 5 ou 6), puis serrer les écrous papillons ou accrocher les dispositifs de retenue et engager le tirant.

4. Desserrer les boutons (I) et régler la lamelle en caoutchouc avant (C, Fig. 5 ou 6), puis serrer les boutons.

5. Contrôler que la lamelle en caoutchouc avant (C, Fig. 5 ou 6) et la lamelle en caoutchouc arrière (D) sont intactes et qu'elles ne présentent pas de coupures ou déchirures ; en cas contraire, les remplacer en procédant comme suit. Contrôler que l'arête (J) de la lamelle en caoutchouc arrière n'est pas usée ; en cas contraire, tourner la lamelle en caoutchouc, en remplaçant l'arête usée avec l'une des trois arêtes intactes. Si toutes les arêtes sont usées, remplacer la lamelle en caoutchouc en procédant comme suit :

6. Dégager le tirant (G), déposer les écrous papillons (H) ou décrocher les dispositifs de retenue (M), remplacer la bande de retenue (K) et remplacer/tourner la lamelle en caoutchouc arrière (D). Pour la repose, procéder dans l'ordre inverse de la dépose.

7. Dévisser les boutons (I) et déposer la bande de retenue (L), puis remplacer la lamelle en caoutchouc avant (C). Pour la repose, procéder dans l'ordre inverse de la dépose.

Après le remplacement (ou renversement) des lamelles en caoutchouc, régler leur hauteur comme décrit à l'étape précédente.

1. Connecter le tuyau d'aspiration (15) à l'embouchure.
2. Reposer l'embouchure (25) et serrer les boutons (26).
3. Si besoin est, régler le bouton de réglage (27) de l'équilibrage de l'embouchure.

Lors du nettoyage des brosses / disques / brosses cylindriques, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants.

1. Déposer les brosses / disques de la machine comme prévu au chapitre Utilisation.

2. Nettoyer et laver les brosses / disques avec de l'eau et du détergent.

3. Contrôler que les brosses / disques sont intacts et non excessivement usés ; en cas contraire, les remplacer.

4. Sur la tête porte-brosses cylindriques, déposer le conteneur déchets (D, Fig. 3) en le tirant latéralement à l'aide de la poignée (E).

Vider et laver le conteneur déchets (D), puis l'installer en engageant les dispositifs de retenue.

NETTOYAGE DES RESERVOIRS, DE LA GRILLE D'ASPIRATION AVEC FLOTTEUR ET CONTROLE DU JOINT D'ETANCHEITE DU COUVERCLE

1. Porter la machine dans la zone destinée à l'écoulement.

2. Positionner la clé de contact (80) sur "0".

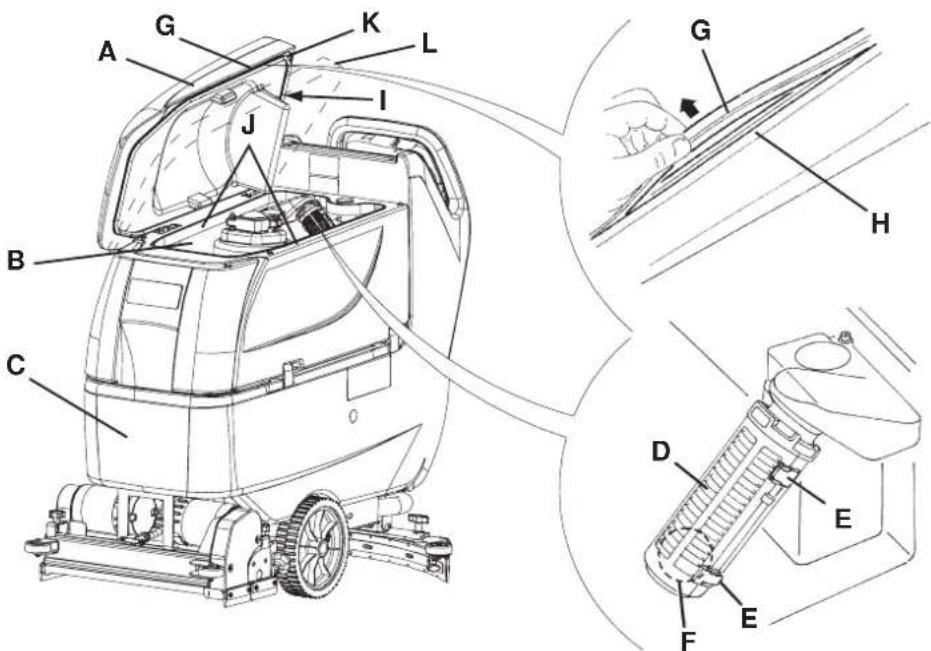

3. Ouvrir le couvercle (A, Fig. 7) et le porter dans la position de lavage (L).

4. Nettoyer et laver à l'eau propre le couvercle (A), les réservoirs (B et C) et la grille d'aspiration avec fermeture automatique à flotteur (D).

Vider l'eau des réservoirs au moyen des tuyaux (16 et 17).

1. Si besoin est, dégager les dispositifs de retenue (E), ouvrir la grille (D), récupérer le flotteur (F) et nettoyer soigneusement ; enfin reposer en place.

2. Contrôler l'intégrité du joint d'étanchéité (G) du couvercle du réservoir.

REMARQUE

Le joint d'étanchéité (G) permet la création d'une dépression dans le réservoir, nécessaire à l'aspiration de l'eau de récupération.

Si besoin est, déposer le joint d'étanchéité (G) de son logement (H) et le remplacer. Lors de la repose du nouveau joint d'étanchéité, positionner le raccord (I) dans la zone centrale arrière indiquée dans la figure.

1. Contrôler aussi l'intégrité et l'efficacité de la surface d'appui (J) du joint d'étanchéité (G).

2. Contrôler que l'orifice de compensation (K) n'est pas obstrué ; en cas contraire, le nettoyer.

REMARQUE

L'orifice (K), en permettant la compensation de l'air dans l'interstice du couvercle, contribue à la création de dépression dans le réservoir.

1. Fermer le couvercle (A).

1. Porter la machine sur un sol plat.
2. Positionner la clé de contact (80) sur "0".
3. Ouvrir le réservoir de l'eau de récupération.
4. Si besoin est, vider l'eau du réservoir au moyen du tuyau, de façon à contrôler le filtre.
5. Contrôler que le préfiltre est propre. Si besoin est, le nettoyer à l'eau et à l'air comprimé, puis l'installer à nouveau.
6. Exécuter les étapes 1, 2 et 3 dans l'ordre inverse.

NETTOYAGE DU FILTRE DE LA SOLUTION

(Pour 20D)

1. Porter la machine sur un sol plat.
2. Positionner la clé de contact (80) sur "0".

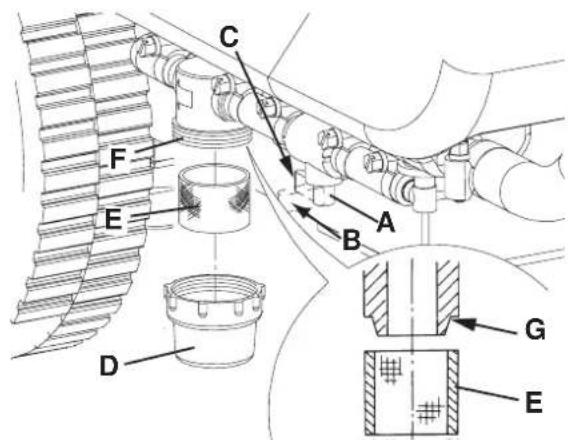

3. Fermer le robinet (A, Fig. 8) de la solution situé dessous la machine, derrière la roue arrière droite. Le robinet (A) est fermé quand il se trouve dans la position (B) par rapport aux tuyaux ; il est ouvert quand il se trouve dans la position (C).
4. Déposer le couvercle transparent (D), puis déposer le filet filtrant (E). Les nettoyer et les reposer sur le support (F).

REMARQUE

Positionner correctement le filet filtrant (E) dans le logement (G) du support (F).

1. Ouvrir le robinet (A).

1. Porter la machine sur un sol plat.
2. Positionner la clé de contact (80) sur "0".
3. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16).
4. Saisir la poignée (41) et soulever le réservoir (40) avec soin.

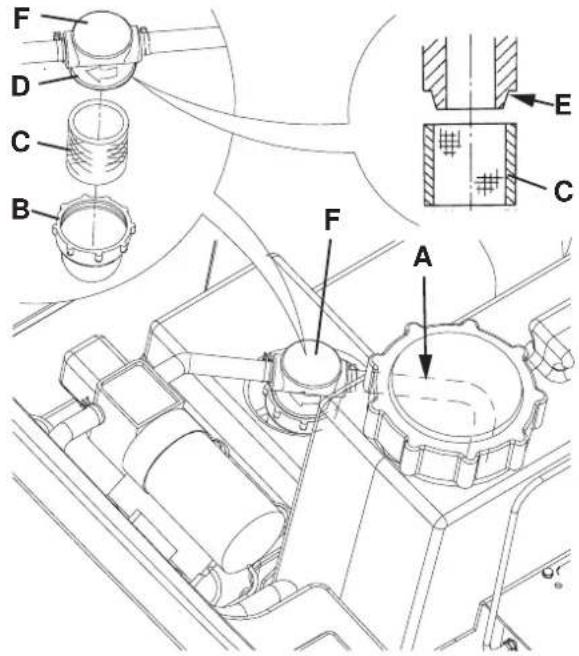

5. Soulever légèrement le tuyau (A, Fig. 9), puis dévisser le couvercle transparent (B) et déposer le filet filtrant (C) du filtre de l'eau propre (F). Les nettoyer et les reposer sur le support (D).

REMARQUE

Positionner correctement le filet filtrant (C) dans le logement (E) du support (D).

1. Reposer le tuyau (A) et le filtre (F).

1. Débrancher le connecteur (12) des batteries.
2. Déplacer le tuyau de vidange de l'eau de récupération (16).

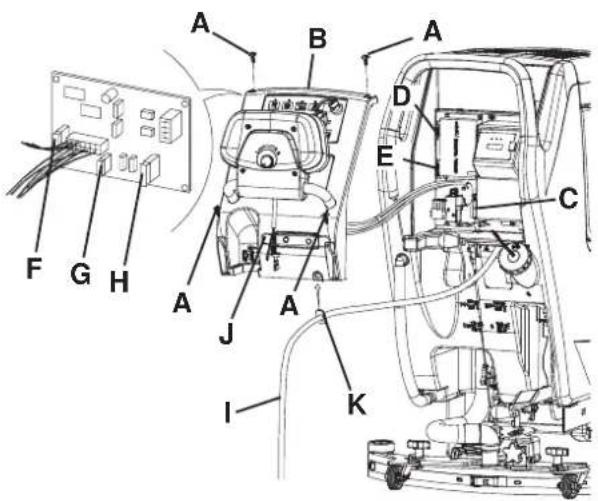

3. Déposer le câble (I, Fig. 10) du chargeur de batterie du logement (J).
4. Déposer les vis (A) et déplacer le tableau (B) avec soin en dégageant la bague en caoutchouc (K) de son logement dans le tableau (B).

5. Contrôler/remplacer les fusibles suivants :
   (C)Fusible F1, tête porte-brosses : (40 A)
   (D)Fusible F2, système d'aspiration : (30 A)
   (E)Fusible F3, système de traction : (30 A)
   (F)Fusible F4, circuits de signaux : (3 A)
   (G)Fusible F5, déclenchement brosses / plateaux support disque : (20 A)
   (H)Fusible F6, pompes : (3 A)

6. Exécuter les étapes de 1 à 4 dans l'ordre inverse.

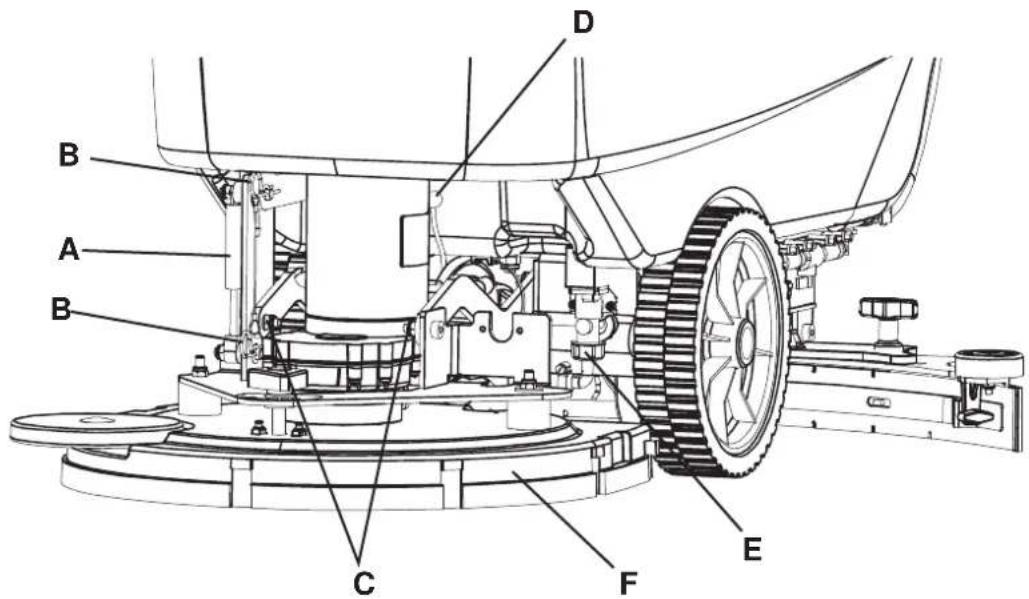

Et la tête porte-brosses / plateaux support disque (18a et 18b) et la tête porte-brosses cylindriques (18c) peuvent être facilement installées sur / déposées de la machine.

REMARQUE

Lors de l'installation/dépose de la tête, il peut être nécessaire de remplacer aussi l'embouchure, puisque leurs largeurs doivent être identiques. Pour accoupler correctement la tête et l'embouchure, voir le paragraphe Installation de l'embouchure.

Dépose

1. Porter la machine sur un sol plat.
2. Déposer les brosses / plateaux support disque en procédant comme indiqué au paragraphe spécifique. Ne pas déposer les brosses cylindriques.
3. Baisser la tête porte-brosses / plateaux support disque en appuyant sur la pédale (11).
4. Si équipés, déposer les goupilles (B, Fig. 11) et le ressort à gaz (A).
5. Débrancher la connexion électrique (D) des moteurs des brosses / plateaux support disque.
6. Déconnecter le raccord (E) du tuyau de la solution.
7. Déposer les vis (C), puis déposer la tête porte-brosses / plateaux support disque (F).

Repose

1. Pour la repose, procéder dans l'ordre inverse de la dépose, en suivant les instructions ci-dessous :
2. lorsque la tête porte-brosses cylindriques (18c) est installée sur la machine, le ressort à gaz (A) ne doit pas être installé.

A B C D E F

Figure 11

S311325

NETTOYAGE DU RESERVOIR DU DETERGENT

Nettoyer le réservoir du détergent (45) en procédant comme suit :

1. Porter la machine dans la zone destinée à l'écoulement.
2. Ouvrir le couvercle (22) et vérifier que le réservoir de l'eau de récupération (21) est vide. En cas contraire, le vider au moyen du tuyau de vidange (16). Fermer le couvercle (22).
3. Saisir la poignée (41) et soulever le réservoir (40) avec soin.
4. Dévisser le bouchon et déconnecter le tuyau (48) du réservoir (45).
5. Déposer le réservoir en le dégageant des dispositifs de retenue.
6. Laver et nettoyer le réservoir dans la zone destinée à l'écoulement.
7. Reposer le réservoir (45) et le connecter au tuyau (48).
8. Après la vidange du réservoir du détergent, il pourrait être nécessaire de vidanger le système AXP (voir la procédure au paragraphe suivant).

VIDANGE DU SYSTEME AXP

1. Nettoyer le réservoir du détergent en procédant comme indiqué au paragraphe précédent. Pour éliminer toute trace de détergent dans les tuyaux et dans la pompe du détergent, procéder comme suit.
2. Saisir la poignée (41) et baisser le réservoir (40) avec soin.
3. Démarrer la machine en tournant la clé de contact (80) en position "I".
4. Actionner le système AXP en appuyant sur le bouton-poussoir (77). Contrôler que le témoin lumineux (78) du bouton-poussoir s'allume.
5. Appuyer en même temps sur les boutons-poussoirs (77 et 82a), jusqu'à ce que le témoin lumineux (78) du bouton-poussoir commence à clignoter (après 5 secondes environ).
6. Relâcher les boutons-poussoirs et attendre jusqu'à ce que le témoin lumineux (78) arrête de clignoter et que le système d'aspiration soit activé.
7. Aspirer les traces de détergent sur le sol.
8. Positionner la clé de contact (80) sur "0".
9. Saisir la poignée (41) et soulever le réservoir (40) avec soin, puis vérifier que le tuyau (48) est vide ; en cas contraire, répéter les étapes de 3 à 9.

REMARQUE

Le cycle de vidange dure 30 secondes environ, ensuite la fonction d'aspiration, permettant d'éliminer les traces de solution, est activée automatiquement.

L'opération de vidange peut être effectuée même avec le réservoir du détergent (45) plein d'eau ; de cette façon on effectue un lavage à fond du système.

Il est convenable d'effectuer ce type de vidange lorsque le système AXP est très sale / incrusté après de longues périodes d'inactivité / d'absence de nettoyage de la machine.

L'opération de vidange peut être effectuée aussi pour accélérer le remplissage du tuyau d'alimentation du détergent avec le réservoir (45) plein et le système encore vide.

L'opération de vidange, en cas de nécessité, peut être effectuée plusieurs fois de suite.

DEPISTAGE DES PANNES

Problème Cause possible Remède
Les moteurs ne fonctionnent pas ; aucun témoin lumineux ne s'allume	Le connecteur (12) des batteries est débranché	Connector
	Batteries complètement déchargées Charger les batteries.
La machine ne bouge pas	La machine a été démarrée par la clé de contact (80) en appuyant sur le panneau (83)	Positionner la clé de contact (80) sur “0”, puis répéter la procédure de mise en marche sans appuyer sur le panneau (83)
Les brosses ne tournent pas ; le témoin lumineux rouge (81c) est allumé	Batteries déchargées Charger les batteries.
Aspiration de l'eau de récupération insuffisante	Réservoir de l'eau de récupération (21) plein Vider le réservoir
	Tuyau flexible (15) déconnecté de l'embouchure	Connector
	Grille d'aspiration (36) obstruée ou flotteur en position fermée	Nettoyer la grille ou contrôler le flotteur
	Embouchure (25) sale ou lamelles en caoutchouc de l'embouchure usées ou endommagées	Nettoyer et contrôler l'embouchure
	Couvercle des réservoirs pas bien fermé ou joint (31) endommagé ou orifice de compensation (33) obstrué	Fermer correctement le couvercle ou remplacer le joint ou nettoyer l'orifice de compensation
Flux de solution aux brosses insuffisant	Filtre de la solution (54) ou de l'eau propre (51) sale	Nettoyer le filtre
	Réservoir (21) sale (orifice de sortie obstrué) Nettoyer
Traces laissées par l'embouchure	Débris sous les lamelles en caoutchouc de l'embouchure	Enlever les débris
	Lamelles en caoutchouc de l'embouchure usées, ébréchées ou déchirées	Remplacer les lamelles en caoutchouc
	Embouchure non équilibré au moyen du bouton de réglage (27)	Equilibrer

REMARQUE

La machine ne peut pas fonctionner sans le chargeur de batterie.

En cas de panne du chargeur de batterie, s'adresser à un Service après-vente autorisé.

Pour de plus amples informations, se référer au manuel d'entretien consultable auprès des Services après-vente Nilfisk-Advance.

MISE EN DECHARGE

Effectuer la mise en décharge de la machine auprès d'un démolisseur autorisé.

Avant d'effectuer la mise en décharge de la machine il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d'hygiène de l'environnement en vigueur :

• Batteries
• Brosses / disques
• Tuyaux et pièces en matériel plastique
• Parties électriques et électroniques (*)

(*): Notamment pour la mise en décharge des parties électriques et électroniques, s'adresser auprès du centre Nilfisk-Advance le plus proche.
