SC100 - Nettoyant pour sol ADVANCE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Nettoyant pour sol
Forme	Liquide concentré
Utilisation	Pour le nettoyage des sols durs, y compris carrelage, linoléum et vinyle.
Dosage recommandé	À diluer selon les instructions sur l'étiquette.
Fréquence d'utilisation	Selon le niveau de salissure, généralement hebdomadaire.
Conservation	À conserver dans un endroit frais et sec, à l'abri de la lumière directe.
Précautions de sécurité	Éviter le contact avec les yeux et la peau. Porter des gants lors de l'utilisation.
Étiquetage	Respecter les consignes de sécurité indiquées sur l'étiquette du produit.
Impact environnemental	Formule biodégradable, respecter les consignes de tri des déchets.

FOIRE AUX QUESTIONS - SC100 ADVANCE

Quel type de surfaces puis-je nettoyer avec ADVANCE SC100 ?

ADVANCE SC100 est conçu pour nettoyer efficacement les sols en carrelage, en vinyle, en linoléum et en béton. Évitez de l'utiliser sur des surfaces sensibles comme le bois non traité.

Comment diluer ADVANCE SC100 pour un nettoyage optimal ?

Pour un nettoyage général, diluez ADVANCE SC100 à raison de 1:10 avec de l'eau. Pour des taches tenaces, vous pouvez diluer jusqu'à 1:5.

Puis-je utiliser ADVANCE SC100 avec un nettoyeur à vapeur ?

Non, il est recommandé de ne pas utiliser ADVANCE SC100 avec un nettoyeur à vapeur, car cela pourrait endommager le produit et réduire son efficacité.

Que faire si ADVANCE SC100 laisse des résidus sur le sol ?

Si vous constatez des résidus, cela peut être dû à une dilution insuffisante. Assurez-vous de bien respecter les proportions de dilution recommandées. Rincez ensuite le sol à l'eau claire.

ADVANCE SC100 est-il sûr pour les animaux de compagnie ?

Oui, ADVANCE SC100 est formulé pour être sûr lorsqu'il est utilisé conformément aux instructions. Toutefois, il est conseillé de garder les animaux éloignés de la zone nettoyée jusqu'à ce qu'elle soit complètement sèche.

Combien de temps faut-il pour que le sol sèche après utilisation d'ADVANCE SC100 ?

Le temps de séchage dépend des conditions ambiantes, mais en général, le sol devrait être sec au toucher dans les 30 minutes suivant le nettoyage.

Puis-je utiliser ADVANCE SC100 pour nettoyer des taches de graisse ?

Oui, ADVANCE SC100 est efficace contre les taches de graisse. Pour de meilleurs résultats, appliquez le produit directement sur la tache et laissez agir quelques minutes avant de frotter.

Comment stocker ADVANCE SC100 pour garantir sa durabilité ?

Conservez ADVANCE SC100 dans un endroit frais et sec, à l'abri de la lumière directe du soleil. Veillez à bien refermer le bouchon après chaque utilisation.

MODE D'EMPLOI SC100 ADVANCE

Ce manuel se propose de fournir à l’opérateur toutes les informations nécessaires afin qu’il puisse utiliser la machine correctement et la gérer de la manière la plus autonome et sûre. Il comprend des informations concernant l’aspect technique, la sécurité, le fonctionnement, l’arrêt de la machine, l’entretien, les pièces de rechange et la mise à la ferraille. Avant d’effectuer toute opération sur la machine, lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Advance pour avoir plus de renseignements. Garder le manuel dans une enveloppe spéciale pour toute utilisation future ou en cas de vente de l’appareil. DESTINATAIRES Ce manuel s’adresse à l’opérateur aussi bien qu’aux techniciens préposés à l’entretien de la machine. Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualifiés. Advance ne répond pas des dommages dus à l’inobservance de cette interdiction.

DONNÉES D’IDENTIFICATION

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (28). La plaque indique également l’année de fabrication et le code du produit. Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l’espace suivant pour noter les données d’identification de la machine. Modèle de la MACHINE ......................................................... Code du PRODUIT ................................................................. Numéro de série de la MACHINE ...........................................

AUTRES MANUELS DE RÉFÉRENCE

– Manuel d’entretien (consultable auprès des Services après-vente Advance) – Catalogue de pièces de rechange (livré avec la machine)

PIÈCES DE RECHANGE ET ENTRETIEN

Pour toute nécessité concernant la réparation s’adresser au personnel qualifié ou directement aux Services après-vente Advance. N’utiliser que des pièces de rechange et accessoires d’origine. Pour l’assistance ou la commande de pièces de rechange et d’accessoires, contacter Advance en spécifiant toujours le modèle, le code du produit et le numéro de série.

MODIFICATIONS ET AMÉLIORATIONS

Advance vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modifications et des améliorations lorsqu’elle le considère nécessaire sans l’obligation de modifier les machines précédemment vendues. Il est entendu que toute modification et / ou addition d’accessoires doit toujours être approuvée et réalisée par Advance.

FONCTIONS DE LA MACHINE

L’autolaveuse est conçue et fabriquée pour l’utilisation commerciale et le nettoyage (lavage et séchage) de sols lisses et solides. L’autolaveuse peut être utilisée pour le nettoyage de tapis seulement après l’installation des accessoires adéquats. CONVENTIONS Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées comme référées à l’opérateur en position de conduite.

DÉBALLAGE / LIVRAISON

Lors de la livraison de la machine, contrôler attentivement que l’emballage et la machine n’ont pas été endommagés pendant le transport. Si les dommages sont évidents, garder l’emballage de façon qu’il puisse être examiné par le transporteur qui l’a livré. Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts. AVERTISSEMENT ! Après le déballage, monter la machine en suivant avec soin les instructions dans la documentation derrière l’emballage. Contrôler que les composants suivants sont livrés avec la machine : – Documentation technique :

• Manuel des instructions d’utilisation de l’autolaveuse

• Catalogue de pièces de rechange de l’autolaveuse AVERTISSEMENT ! Les Produits vendus avec le présent manuel contiennent ou peuvent contenir des produits chimiques reconnus par certains gouvernements (comme l’État de Californie, par le biais de la proposition de loi d’avertissement réglementaire

65) comme provoquant des cancers, des

anomalies congénitales et autres dangers pour la reproduction. Dans certains endroits (comme l’État de Californie), les acheteurs de ces Produits, qui les utilisent sur un lieu de travail ou dans un espace public, ont l’obligation d’apposer certains avis, avertissements ou informations concernant les produits chimiques qui sont ou peuvent être contenus dans les Produits dans ces lieux ou aux alentours de ces lieux de travail. Il incombe à l’acheteur de connaître les dispositions de, et de respecter, toutes les lois et réglementations ayant attrait à l’utilisation de ces Produits au sein de tels environnements. Le Fabricant rejette toute responsabilité d’informer les acheteurs concernant des exigences spéciques qui peuvent s’appliquer à l’utilisation des Produits dans de tels environnements. SÉCURITÉ On utilise les symboles suivants pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protéger les personnes et les choses. Pour éviter tout accident la collaboration de l’opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résulter efficace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La plupart des accidents sont dus à l’inobservance des plus simples règles de prudence.

ATTENTION ! Ne pas utiliser la machine sur des surfaces ayant une pente supérieure aux valeurs indiquées. 107408645(1)11-2015 A.indb 2 14/02/2017 11:40:44INSTRUCTIONS D’UTILISATION FRANÇAIS 107408645 - SC100 3 11/2015

SYMBOLES UTILISÉS DANS LE MANUEL

DANGER ! Indique une situation dangereuse exposant l’opérateur au risque de blessures graves, voire mortelles. ATTENTION ! Indique une situation exposant les personnes au risque de blessures. AVERTISSEMENT ! Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux segments de texte marqués par ce symbole. REMARQUE Indique une remarque sur des fonctions clé ou utiles. CONSULTATION Indique la nécessité de consulter le Manuel des instructions d’utilisation avant toute opération.

INSTRUCTIONS GÉNÉRALES

Les avertissements et précautions spécifiques suivants informent sur les potentiels dangers de dommages matériels ou blessures. DANGER ! – Avant d’effectuer toute opération de nettoyage, d’entretien et de remplacement des composants, débrancher la che de la prise de courant. – Ne pas porter de bijoux quand on travaille près de composants électriques. – Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, inammables et / ou explosifs : la machine ne doit pas être utilisée pour ramasser des matériaux dangereux. ATTENTION ! – Cette machine doit être utilisée uniquement par le personnel adéquatement formé. – Avant d’effectuer toute opération d’entretien / réparation, lire attentivement toutes les instructions qui concernent l’entretien / réparation. – Le branchement non correct comporte le risque de choc électrique. Branchez l’appareil sur une alimentation secteur correctement mise à la terre. – Ne pas modier la che de la machine. Si la che ne peut pas être branchée à la prise électrique, demander l’intervention d’un technicien qualié pour installer une prise électrique de secteur et conforme aux normes en vigueur. – Avant de brancher la che du câble d’alimentation au réseau électrique, s’assurer que la fréquence et la tension indiquées sur la plaque avec numéro de série coïncident avec la tension du réseau. – Ne pas utiliser le câble d’alimentation pour débrancher la machine de la prise de courant. Pour débrancher la machine, tirer sur la che et non sur le câble. – Ne pas toucher la che de courant ou la machine avec les mains mouillées. – Éteindre toutes les commandes avant de débrancher la machine de la prise de courant. – Vérier régulièrement que le câble d’alimentation n’est pas endommagé, coupé, craqué ou usé. En cas de dommages, remplacer le câble avant toute utilisation. – Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant ou par son Service d’assistance. – Ne pas utiliser le câble d’alimentation pour tirer ou transporter la machine et ne pas utiliser le câble comme poignée. Ne pas fermer de porte sur le câble d’alimentation, ne pas tirer le câble sur des surfaces ou coins tranchants. Ne pas faire passer la machine sur le câble d’alimentation. Ne pas permettre que la brosse rotative entre en contact avec le câble d’alimentation. – Tenir le câble d’alimentation éloigné des surfaces chaudes. – Pour réduire le risque d’incendie, chocs électriques ou blessures, ne pas laisser la machine sans surveillance lorsqu’elle est branchée au réseau électrique. Débrancher la machine du réseau électrique lorsqu’on n’utilise pas la machine et avant d’effectuer toute opération d’entretien. – Cette machine est destinée à un usage intérieur Protéger toujours la machine des rayons du soleil et de l’humidité. La machine doit être gardée dans un endroit couvert. – Avant d’utiliser la machine, fermer tous les volets et/ou carters comme indiqué sur le Manuel des instructions d’utilisation. – Pays de l’UE : la machine peut être utilisée par des enfants de 8 ans ou plus et par des personnes aux capacités physiques, mentales et sensorielles limitées ou dépourvues de l’expérience ou de la formation seulement sous la supervision adapte ou après avoir étudié l’utilisation en sécurité de la machine et compris les risques éventuels. La machine ne doit pas être utilisée comme jouet par les enfants. Le nettoyage et l’entretien de la machine ne doivent être effectuées par les enfants que sous une supervision adéquate. – Pays extra UE : la machine ne doit pas être utilisée par des personnes (y compris les enfants) aux capacités physiques, mentales et sensorielles limitées ou dépourvues d’expérience ou de formation. – Faire attention lorsque la machine est utilisée à proximité des enfants. – Ne pas utiliser à des ns autres que celles prévues dans ce manuel. Utiliser seulement les accessoires recommandés par Advance. – Inspecter la machine avec soin avant de l’utiliser et vérier toujours que tous les composants ont été installés avant de mettre la machine en service. L’utilisation de la machine qui n’est pas installée parfaitement peut provoquer des lésions aux personnes et endommager les équipements. – Prendre les précautions convenables an que les cheveux, les bijoux, les parties non adhérentes des vêtements ne soient pas capturés par les parties en mouvement de la machine. – Ne pas utiliser la machine sur des surfaces en pente. – Ne pas utiliser la machine sur des surfaces ayant une pente supérieure aux valeurs indiquées. – Ne pas utiliser la machine dans des endroits très poussiéreux. – Utiliser la machine seulement dans des endroits bien illuminés. – Pendant l’utilisation de la machine, faire attention à sauvegarder l’intégrité des personnes et des choses. – Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d’objets. – La température de travail de la machine doit être comprise entre 32°F et 104 °F (0 °C et +40 °C). – La température de stockage de la machine doit être comprise entre 32°F et 104 °F (0 °C et +40 °C). – L’humidité doit être comprise entre 30 % et 95 %. – Pendant l’utilisation de détergents pour le nettoyage des sols, suivre toujours les instructions et les avertissements indiqués sur les étiquettes des acons. – Avant la manipulation de détergents pour le nettoyage des sols, mettre les gants et les vêtements de protection adéquats. – Ne pas faire travailler la brosse lorsque la machine est à l’arrêt pour ne pas endommager le sol. 107408645(1)11-2015 A.indb 3 14/02/2017 11:40:44 uniquement. Elle n’est pas adaptée à l’utilisation en extérieur.FRANÇAIS INSTRUCTIONS D’UTILISATION 4 SC100 - 107408645 11/2015 – En cas d’incendie, il est préférable d’utiliser un extincteur à poudre, plutôt qu’un extincteur à eau. – Ne pas altérer pour aucune raison les protections prévues pour la machine, respecter scrupuleusement les instructions prévues pour l’entretien ordinaire. – Ne pas laisser entrer d’objets dans les ouvertures. Ne pas utiliser la machine si les ouvertures sont obstruées. Garder les ouvertures de la machine libres de poussière, filasse, poils et tout autre corps étranger à même de réduire le flux d’air. – Ne pas enlever ou altérer les plaques apposées sur la machine. – Faire attention pendant les déplacements de la machine en conditions de températures inférieures au point de congélation. L’eau présente dans le réservoir de l’eau de récupération ou dans les tuyaux pourrait se congeler et endommager sérieusement la machine. – Utiliser les brosses et les disques livrés avec la machine et ceux spécifiés dans le Manuel des instructions d’utilisation. L’utilisation de brosses différentes peut compromettre la sécurité. – S’assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque d’entretien. En cas contraire, demander l’intervention du personnel autorisé ou d’un Service après-vente autorisé. – Si la machine

• ne fonctionne pas correctement

• présente des pertes anomales de mousse ou d’eau

• est restée dans un endroit ouvert, exposée aux intempéries

• est mouillée ou est tombée dans l’eau l’arrêter immédiatement et contacter un Service après-vente Advance ou demander l’intervention du personnel qualifié. – En cas de remplacement de pièces, demander les pièces de rechange D’ORIGINE à un Concessionnaire ou Revendeur autorisé. – Afin de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l’entretien programmé prévu dans le tableau spécifique de ce manuel. – Ne pas laver la machine avec des jets d’eau directs ou sous pression ou avec des substances corrosives. – Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques (composants électroniques etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille). – Cette machine est destinée à un USAGE COMMERCIAL, par exemple dans les hôtels, les écoles, les hôpitaux, les usines, magasins, bureaux et entreprises de location. INSTRUCTIONS DE MISE A LA TERRE DE 120 V C.A. Cet appareil doit être mis à la terre lorsqu'il est utilisé afin de protéger l'opérateur contre les chocs électriques. En cas de panne électrique, la mise à la terre fournit au courant un chemin de moindre résistance qui réduit le risque de choc électrique. Cet appareil est équipé d'un cordon comportant un conducteur de mise à la terre de l'équipement et une fiche de fixation de type mise à la terre à trois contacts pour s'adapter au réceptacle de type mise à la terre approprié. La fiche doit être branchée à une prise électrique de terre correctement installée, appropriée et conforme aux normes et aux lois en vigueur. AVERTISSEMENT ! La machine doit être utilisée avec une rallonge de câble d’alimentation de : – longueur minimum de 15 feet – type S ou ST ou SO ou STO ou STW – valeur minimum 300 V 60 / 75°C (140 / 167°F) DANGER ! – Le branchement non correct comporte le risque de choc électrique. Demander l’intervention d’un électricien ou d’un technicien qualié en cas de doutes concernant le branchement de la prise électrique de terre. Ne pas modier la che livrée avec la machine. Si la che ne peut pas être branchée à la prise électrique, demander l’intervention d’un électricien qualié pour installer une prise électrique de terre appropriée. – Cet appareil est destiné à un circuit de 120 V et est muni d’une che avec mise à la terre est semblable à la che (B, Fig. 6). Un adaptateur temporaire (C) peut être utilisé pour brancher la che à une prise bipolaire (B), si une prise électrique de terre n’est pas disponible. L’adaptateur temporaire doit être utilisé seulement si une prise électrique de terre (A) est installée par un électricien qualié. L’oreille rigide, le crochet ou tout autre dispositif semblable de couleur vert prolongeant l’adaptateur doit être branché à un élément correctement mis à la terre, comme le couvercle d’une boîte de sortie mise à la terre. L’adaptateur doit toujours être xé par une vis métallique. Au Canada, l’utilisation d’un adaptateur temporaire n’est pas autorisée. – Remplacer la che si la broche de mise à la terre est endommagée. – Le l vert (ou vert / jaune) dans le cordon est le l de mise à la terre. En cas de remplacement de la che, le l doit être branché seulement à la broche de mise à la terre. – Les rallonges branchées à la machine doivent être de 12 gauge, le cordon doit être à trois ls, les ches et les prises à trois broches. NE PAS utiliser de rallonges avec une longueur supérieure à 50 feet (15 m).

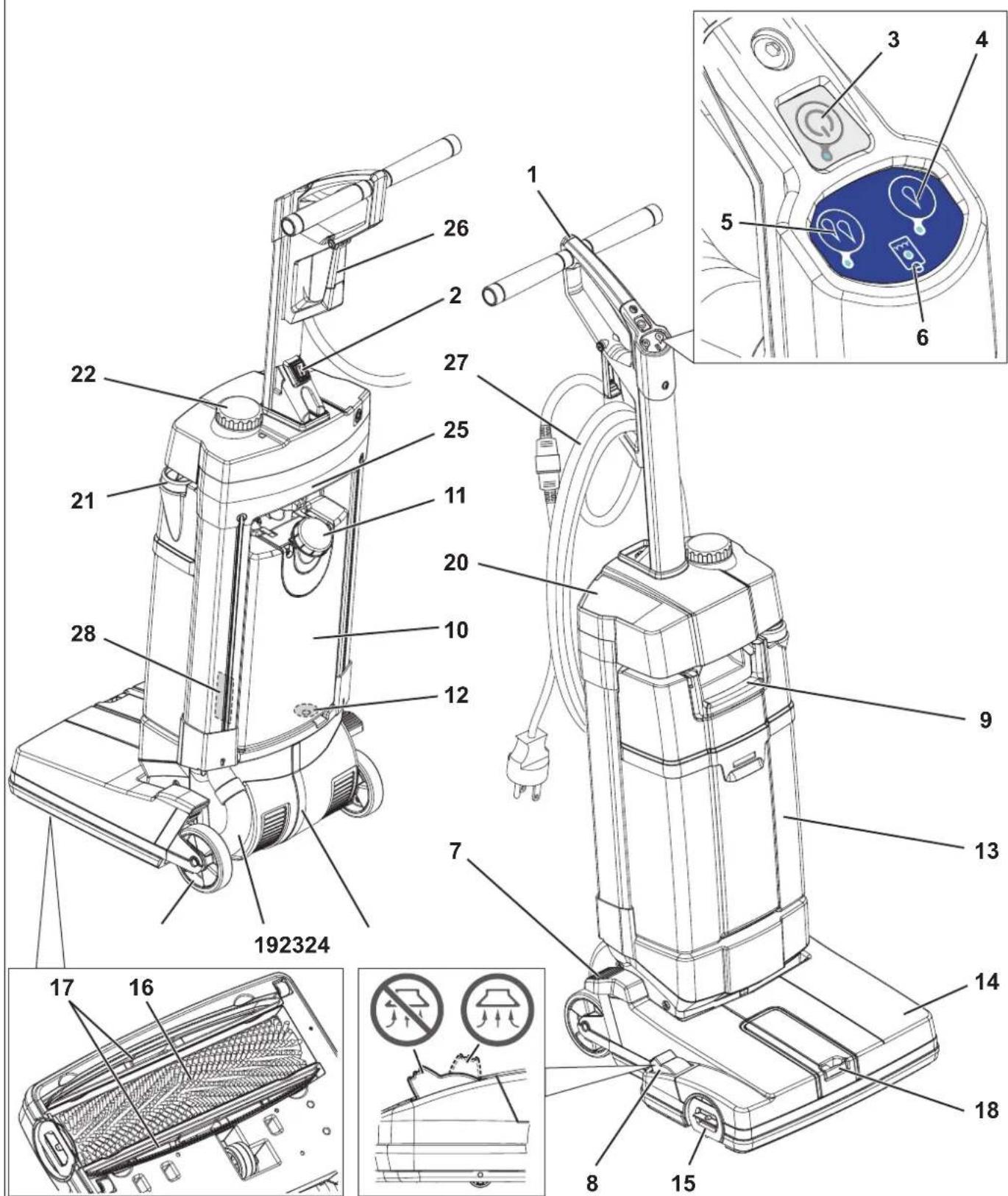

2. Interrupteur général

3. Bouton-poussoir de contact/arrêt

6. DEL indicateur réservoir détergent vide

7. Pédale de déblocage position d’arrêt

8. Pédale d’abaissement/soulèvement embouchures

9. Poignée d’engagement et transport réservoirs

10. Réservoir solution

11. Bouchon de remplissage réservoir de solution

12. Filtre de solution

13. Réservoir eau de récupération

14. Tête de nettoyage

15. Levier de décrochage/accrochage brosse

18. Couvercle de contrôle

19. Tuyau d’aspiration eau de récupération

20. Couvercle filtre à air

21. Bouchon de vidange réservoir eau de récupération

22. Bouchon embout d’aspiration

23. Compartiment moteur aspirateur/brosse

25. Logement poignée transport manuel

26. Support câble d’alimentation

27. Câble d’alimentation avec connecteur

28. Plaque avec numéro de série / données techniques /

(Figure 2) AVERTISSEMENT ! Utiliser exclusivement des détergents liquides peu mousseux et non inammables, adéquats pour les machines utilisées. ATTENTION ! Pendant l’utilisation de détergents pour le nettoyage des sols, suivre toujours les instructions et les avertissements indiqués sur les étiquettes des acons. Avant la manipulation de détergents pour le nettoyage des sols, mettre les gants et les vêtements de protection adéquats.

1. Décrocher la poignée (9) et enlever le groupe réservoirs de

2. Dévisser le bouchon (B) du réservoir de la goulotte de

remplissage du réservoir de la solution.

3. Remplir le réservoir de la solution (C) avec de l’eau et

laisser quelques centimètres du bord. La température de l’eau ne doit jamais être supérieure à 40 °C.

4. Pour créer la solution, utiliser le doseur du bouchon (B) du

réservoir. La capacité du bouchon est de 30 ml, c’est à dire le 1 % de solution diluée dans le réservoir plein d’eau. Suivre toujours les instructions de dilution sur l’étiquette du conteneur du produit chimique utilisé pour la solution.

5. Serrer le bouchon du réservoir de la solution.

6. Insérer le groupe réservoirs dans la machine et les

accrocher à l’aide de la poignée (D). REMARQUE Lors de l’allumage du DEL (6), arrêter la machine et remplir le réservoir de la solution (10). REMARQUE Ne pas faire fonctionner la pompe plus de 1 minute sans eau dans le réservoir de solution (10).

1. En utilisant la poignée (1), se porter sur le lieu de travail en

poussant la machine sur les roues arrière.

2. Brancher la fiche du câble d’alimentation (27) au réseau

3. Démarrer la machine en portant l’interrupteur général (2)

sur « I ». ATTENTION ! Avant de brancher la che du câble d’alimentation au réseau électrique, s’assurer que la fréquence et la tension indiquées sur la plaque avec numéro de série coïncident avec la tension du réseau.

4. Débloquer la machine en appuyant sur la pédale (7).

5. Baisser les embouchures (17) au moyen de la pédale (8).

6. Appuyer sur le bouton (3) pour démarrer la machine.

7. Appuyer sur un des boutons-poussoirs de la solution en

fonction du nettoyage à effectuer :

• Bouton-poussoir niveau 1 (4), pour une saleté normale.

• Bouton-poussoir niveau 2 (5), pour une saleté intense.

8. Manœuvrer la machine en utilisant la poignée (1) et

procéder au travail de lavage/séchage du sol. AVERTISSEMENT ! An d’éviter d’endommager les sols à nettoyer, ne pas tenir en rotation la brosse lorsque la machine est arrêtée.

2. Éteindre la machine en appuyant sur le bouton-poussoir

3. Pousser l’interrupteur général (2) sur « 0 ».

4. Débrancher la fiche du câble d’alimentation (27) du réseau

électrique et l’enrouler autour du logement (26).

5. Soulever les embouchures (17) au moyen de la pédale (8).

TUYAU D’ASPIRATION (en option) (Figure 3)

1. Monter le tuyau d’aspiration sur l’embout d’aspiration (22).

2. Brancher la fiche du câble d’alimentation (27) au réseau

3. Démarrer la machine en portant l’interrupteur général (2)

4. Appuyer sur le bouton (3) pour démarrer la machine.

5. Tourner la bague sur ON (A) pour commencer le travail

d’aspiration avec la rallonge fournie.

6. Pour interrompre l’aspiration et retourner à la fonction de

séchage, tourner la bague sur OFF (B).

VIDANGE DES RÉSERVOIRS

(Figure 4) Un système de fermeture automatique à flotteur bloque le système d’aspiration lorsque le réservoir de l’eau de récupération de l’eau (13) est plein. Le blocage du système d’aspiration peut être détecté grâce à l’augmentation soudaine de la fréquence du bruit du moteur d’aspiration ; en outre, le système d’aspiration ne sèche pas le sol. Lorsque le réservoir de l’eau de récupération (13) est plein, le vider en procédant comme suit. Vidange du réservoir de l’eau de récupération

1. Décrocher la poignée (9) et enlever le groupe réservoirs de

2. Décrocher la poignée (B) du réservoir de la solution.

3. Dévisser le bouchon (21) et vider le réservoir de l’eau de

récupération (13). Le travail effectué, rincer le réservoir à l’eau propre. Vidange du réservoir de la solution

4. Dévisser le bouchon (11) et vider le réservoir de solution

(10). Le travail effectué, rincer le réservoir à l’eau propre.

5. Accrocher à nouveau le réservoir de la solution à l’aide de la

poignée (C) au réservoir de l’eau de récupération (13).

6. Insérer le groupe réservoirs dans la machine et les

accrocher à l’aide de la poignée (D).

1. Effectuer les opérations prévues au paragraphe « Arrêt de la

2. Transporter la machine en suivant une des procédures

• Saisir la poignée (1) et soulever légèrement la machine. Tout en gardant la machine dans cette condition, la pousser dans le lieu de stationnement.

• Saisir la machine dans le logement (25) et la transporter dans le lieu de stationnement.

3. Le travail effectué, enlever la brosse (voir la procédure dans

le paragraphe spécifique au chapitre Entretien). 107408645(1)11-2015 A.indb 5 14/02/2017 11:40:44FRANÇAIS INSTRUCTIONS D’UTILISATION 6 SC100 - 107408645 11/2015 CONTRÔLE DU CÂBLE D’ALIMENTATION

1. Contrôler soigneusement que le câble d’alimentation (27)

et la fiche ne présentent pas de traces d’abrasion, de coupures ou de déchirures et vérifier qu’ils ne sont pas endommagés. Si le câble d’alimentation et la fiche sont endommagés, contacter un Service après-vente Advance avant d’utiliser la machine à nouveau.

NETTOYAGE DES EMBOUCHURES

(Figure 5) AVERTISSEMENT ! Lors du nettoyage des embouchures et de la brosse, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants. REMARQUE Pour un bon assèchement, les embouchures doivent être propres et les lamelles en bon état. AVERTISSEMENT ! Les embouchures sont xées à la machine à l’aide d’un système d’accrochage et elles peuvent être facilement déposées.

1. Porter la machine en position d’arrêt.

2. Vérifier que la fiche du câble d’alimentation soit branchée

au réseau électrique.

3. Baisser les embouchures (17) au moyen de la pédale (8).

4. Baisser la machine jusqu’à accéder à la partie inférieure de

la tête de nettoyage (14).

5. Démonter les embouchures (17) en les tirant à l’extérieur.

6. Nettoyer et laver les embouchures. Nettoyer en particulier

les compartiments de convoyage (A) et l’orifice d’aspiration (B). Contrôler que les lamelles soient en parfait état et ne présentent aucune coupure ou lacération, sans quoi remplacer les embouchures.

7. Monter les embouchures (17) et les accrocher

1. Baisser la machine jusqu’à accéder à la partie inférieure de

la tête de nettoyage (14).

2. Tourner le levier dans le sens contraire aux aiguilles d’une

montre (A) et enlever la brosse.

3. Nettoyer et laver la brosse (16) avec de l’eau et du

4. Contrôler que les poils de la brosse sont efficaces et non

excessivement usés ; dans le cas contraire, remplacer la brosse.

5. Nettoyer le logement (B) de la brosse avec soin.

6. Démonter les doseurs de la solution (C) et les nettoyer

avec l’eau et le détergent, puis les rincer et les remonter en position.

7. Installer à nouveau la brosse (16) sur le pion

d’entraînement (D) et l’accrocher en tournant le levier dans le sens des aiguilles d’une montre (E). APRÈS L’UTILISATION DE LA MACHINE Le travail effectué, avant de laisser la machine :

1. Effectuer les opérations prévues au paragraphe « Arrêt de la machine ».

2. Déposer la brosse comme indiqué au paragraphe spécifique au chapitre Entretien.

3. Vider les réservoirs (13) et (10).

4. Effectuer les opérations d’entretien prévues après l’utilisation de la machine (voir le chapitre Entretien).

5. Garder la machine dans un endroit propre et sec.

ENTRETIEN La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier. Veuillez trouver ci-dessous le plan récapitulatif d’entretien programmé. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières. ATTENTION ! Les opérations d’entretien doivent être effectuées avec la machine à l’arrêt et la che du câble d’alimentation débranchée du réseau électrique. En outre, lire attentivement toutes les instructions du chapitre Sécurité.

PLAN D’ENTRETIEN PROGRAMMÉ

ProcédureQuotidienne, après l’utilisation de la machineHebdomadaire SemestrielleNettoyage des embouchuresNettoyage de la brosseNettoyage du réservoir de l’eau de récupérationNettoyage du logement de la brosse et du compartiment de contrôleContrôle du câble d’alimentation électriqueNettoyage du compartiment de contrôleContrôle des embouchuresNettoyage du filtre de solutionNettoyage du filtre à airNettoyage du réservoir de solutionRemplacement des embouchures107408645(1)11-2015 A.indb 6 14/02/2017 11:40:44INSTRUCTIONS D’UTILISATION FRANÇAIS 107408645 - SC100 7 11/2015

1. Tourner le levier (A) et démonter le couvercle du compartiment de contrôle (18).

2. Contrôler et nettoyer le compartiment de contrôle (B) avec soin.

3. Monter le couvercle du compartiment de contrôle (18) et tourner le levier (C) pour le fixer à la tête.

NETTOYAGE DU RÉSERVOIR DE L’EAU DE RÉCUPÉRATION (Figure 9)

1. Démonter le groupe réservoirs de la machine en utilisant la poignée (9).

2. Séparer le réservoir de la solution (10) du réservoir de l’eau de récupération (13).

3. Ouvrir le réservoir de l’eau de récupération en agissant sur les accrochages (A et B).

4. Laver et nettoyer avec l’eau et le détergent le compartiment inférieur (C) et supérieur (D) du réservoir, puis rincer avec soin.

5. Installer à nouveau les composants déposés.

6. Si besoin est, laver le réservoir de la solution (10) avec l’eau propre.

1. Démonter le groupe réservoirs de la machine.

2. Démonter à deux joint en caoutchouc (A et B), puis enlever le filet filtrant (C).

3. Les nettoyer et les reposer sur le support (D).

1. Démonter le couvercle (A), puis enlever le filtre à air (B).

2. Nettoyer le filtre.

3. Installer à nouveau le filtre dans son logement (C) et fermer avec le couvercle (A).

DÉPISTAGE DES PANNES

Problème Cause possible RemèdeLa machine ne fonctionne pas. Câble d’alimentation ou fiche endommagés. Remplacer le câble.Interrupteur général endommagé. Remplacer l’interrupteur général. (*)Barre des boutons-poussoirs endommagée. Remplacer la barre des boutons-poussoirs. (*)L’aspiration de l’eau de récupération est insuffisante.Réservoir d’eau de récupération plein. Vider le réservoir.Embouchures sales ou lamelles usées / endommagées.Nettoyer et contrôler les embouchures.Compartiment de contrôle sale. Nettoyer le compartiment.Le tube d’aspiration est débranché ou est sale. Brancher ou nettoyer le tube.Filtre à air sale. Nettoyer le filtre.Le flux de solution à la brosse est insuffisant.Filtre de solution sale. Nettoyer le filtre.Doseurs de la solution colmatés. Nettoyer les doseurs de la solution.Les embouchures laissent des traces au sol.Débris sous les lamelles en caoutchouc de les embouchures.Enlever les débris.Lamelles en caoutchouc des embouchures usées, ébréchées ou déchirées.Remplacer les lamelles en caoutchouc. (*) Opération d’entretien du ressort d’un Service après vente agréé Advance. Pour de plus amples informations s’adresser aux Services après-vente Advance, ou consulter le manuel d’entretien.

Effectuer la mise à la ferraille de la machine auprès d’un démolisseur autorisé. Avant d’effectuer la mise à la ferraille de la machine il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d’hygiène de l’environnement en vigueur : – Brosse – Tuyaux et pièces en matériel plastique – Parties électriques et électroniques (*) (*) Notamment pour la mise en décharge des parties électriques et électroniques, s’adresser au centre Advance le plus proche. 107408645(1)11-2015 A.indb 7 14/02/2017 11:40:44FRANÇAIS INSTRUCTIONS D’UTILISATION 8 SC100 - 107408645 11/2015

CARACTÉRISTIQUES TECHNIQUES

Modèle Advance SC100 Capacité réservoir solution 0.8 US gal (3 litres) Capacité réservoir eau de récupération 1.0 US gal (4 litres) Dimensions machine (longueur x largeur x hauteur) 15.7 x 14.2 45.3 in (400 x 360 x 1,150 mm) Largeur de nettoyage 12.5 in (310 mm) Diamètre brosse 2.6 in (66 mm) Flux de solution min / max 0.05 / 0.16 US gal/min (0.2 / 0.6 litres/min) Pression acoustique à l’oreille de l’opérateur (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 72 dB(A) ± 2 dB(A) Puissance acoustique émise par la machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 83 dB(A) Niveau de vibrations au bras de l’opérateur (ISO 5349-1, EN 60335-2-72) < 98.4 in/s

Pente maximum d’usage 2 % Classe de protection (électrique) Grounded Dépression système d’aspiration 0.512 psi (360 mm H
