MODE D'EMPLOI CLUB-WHITE450-IP AFX

F - Manuel d'Utilisation - p. 8

4 LED 50W Blanc chaud/froid
- Contrôle séparé des LED
7/15 canaux DMX
- Fonctionnement automatique, DMX, maître-esclave, commande par la musique ou la télécommande fournie
- Livre avec télécommande IR
- Verre de protection
- Connecteurs SEETRONICétanches
- Support extra-large
IP65

EXPLICATION DES SYMBOLES

L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p. ex.).

Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l'utilisation de l'ordinateil.

L'appareil est conforme à la norme CE

Distance minimale entre l'appareil et d'autres objets

Classe de protection I: Mise à la terre obligatoire

Ne pas regarder directement dans le rayon lumineux

ATTENTION

NE PAS OUVRIR LE BOITIER RISQUE DE CHOC ELECTRIQUE

CONSIGNES DE SECURITE

• Lisez attentivement ce manuel qui contient des informations importantes sur l'installation, l'utilisation et l'entretien de cet apparéil.
• Conservez le manuel pour reference ultérieure. Si l'appareil change un jour de propriété, assurez-vous que le nouvel utilisateur est en possession du manuel.
  Assurez-vous que la tension secteur convient à cet apparéil et qu'elle ne dépasse pas la tension d'alimentation indiqué sur la plaque signalétique de l' apparéil.
• Cet apparéil fait partie de la classe I et doit être impératifement branché sur une prise secteur avec terre.
  Assurez-vous qu'aucun object inflammable ne se trouve a proximite de l'appareil pendant son fonctionnement.
• Installé l'appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.
  La distance minimale entre le luminaire et l'objet éclairé doit s'élever à 0,5m...
• Debranchez l'appareil du secteur avant toute manipulation ou entretien.
• La température ambiente ne doit pas dépasser 40^ . Ne pas faire fonctionner l'appareil à des températures supérieures.
• Pendant le fonctionnement, le boîtier peut devenir très chaud. NE PAS OUVRIR l'appareil dans les 20 minutes suivant l'arrêt.
• En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entrainer des dommages et des dysfonctionnements. Contactez un service technique agrée. Utilisez uniquement des pieces détachéées identiques aux pieces d'origine.
  Assurez-vous que le cordon d'alimentation n'est jamais écrasé ni endommagé.

• Ne jamais débrancher l'appareil en tirant sur le cordon.

• Ne pas exposer vos yeux à la source lumineuse.

• Le luminaire ne doit servir qu'a des fins décoratives et ne convient pas comme éclairage domestique normal.
• Si le cordon secteur de l'appareil est endommagé, il ne doit être remplaceé que par le fabricant ou son agent ou bien un technicien qualifié afin d'éviter tout risque d'électrocution..
• Remplacez immédiatement les lentilles, le boîtier ou le filtré UV s'ils représentent des dommages.
• La source lumineuse n'est pas replacable. Si elle est défectueuse, l'appareil doit être mis au rebut.

ATTENTION: L'appareil ne possède pas d'interrupteur MARCHE/ARRET. Veillez à le débrancher du secteur après chaque utilisation afin de mettre les ciruits internes hors tension et avant d'effectuer des travaux d'entretien ou de maintenance. Il est donc primordial que le dispositif de coupure secteur utilisé reste facilement accessible à tout moment.

REplacement DU FUSIBLE

Sortez le porte-fusible de son logement à l'aide d'un tournevis. Sortez le fusible grillé et remplacez-le par un autre en tous points identiques. Remettez le porte-fusible dans son logement et rebranchez l'appareil sur le secteur.

Attention: Si le fusible continue a sauter après avoir ete remplace, ARRETEZ l'appareil. Contactez voite revendeur. Vos risquez d'endommager I'appareil si vous continuez a l'utiliser.

CONNEXION DE L'ALIMENTATION ET DU CABLE SIGNAL (FIG. 4)

1. Connexion de l'alimentation secteur

Utilisez le cordon fourni pour brancher l'appareil sur le secteur. Assurez-vous que la tension et la fréquence du secteur correspond à la tension et la fréquence d'alimentation de l'appareil, à savoir: 100-240V~50/60Hz. Chaque appareil doit pouvoir être mis sous et hors tension individuelle.

2. Connexion du cable signal

La connexion entre la sortie du Maître et l'entrée de l'Esclave se fait au moyen du cordon XLR à 3 broches fourni. La sortie DMX de la console de commande doit être branchée sur l'entrée DMX du premier Maître. Branchez la sortie DMX du Maître sur l'entrée DMX de l'Esclave et ainsi de suite jusqu'àu dernier Esclave. Branchez une terminaison sur la sortie du dernier appeareil afin d'éviter des parasites. Cette résistance de fin de ligne consiste en une fiche XLR qui comporte une résistance de 120 entre les broches 2 et 3.

Note: Utilise du cable à double blindage. Le diamètre du conducteur de chaque cable doit être d'au moins 0,5mm.

ALIMENTATION EN CASCADE

Branchez un cordon SEETRONIC sur la fiche POWER OUT du 1er apparéil et sur la fiche POWER IN du second apparéil, et ainsi de suite.

Fixez l'appareil au moyen des trous de vis sur I'etrier. Assurez-vous que I'appareil est solidement fixe pour eviter des vibrations et des mouvements pendant le fonctionnement. Veillez toujours a ce que la structure qui accueille I'appareil, est suffisamment solide et capable de porter au moins 10 fois le poids propre de I'appareil.
- L'appareil doit être fixé par des professionnelles à en endroit où il est hors de portée des personnes et en dehors d'un chemin de passage.
- Vous pouvez installer cet apparéil dans n'importe qu'elle position pourvu qu'il y ait une ventilation suffisante. Lors du besoin d'un emplacement, tenez compte de la capacité d'accès à l' apparéil pour des travaux de maintenance et de nettoyage.
- Ne jamais installer l'appareil à un endroit exposé à la pluie, l'humidité, aux changements de température importants et représentant une ventilation limitee.

PANNEAU DE CONTROL (FIG. 2)

Utilisez le bouton Menu pour désir une fonction.

Appuyez sur le bouton Enter pour entrer dans le menu de la fonction selectionnée

Utilisez les boutons Up et Down pour paramétre la fonction puis appuyez sur Enter pour valider vos besoin.

MENU DESCRIPTION
MODE	ADDR	VALU A001~A XXX (AXXX) Réglage de l'adresse DMX
		SLAV Mode Esclave
	AUTO IP1-15	ALON /(AU-A)	SP_1~SP_5(Speed)	Programme interne (auto) avec réglage de vitesse
		MAST /AU-M)		Automatique (Master) avec réglage de vitesse
	SOUN IP1-5	ALON (SO-A) Mode musical (auto)
		MAST/(SO-M) Mode musical (Master)
SET	MIC M-XX Réglage sensibilité micro
	LOAD ON/OFF Remonter les données
	VER V-2.0 Version logiciel
	CALI	Code (password: 088)		Input password
		CH03-CH04		Calibrage
DMX	CH07			7 canaux
	CH15			15 canaux
REST ON/OFF			Remise à zéro totale
MANU	WXXX	000-255		Dimmer blanc chaud
	CXXX	000-255		Dimmer blanc froid
TEMP	TXXX			Température actuelle

La charte des canaux DMX se trouve sur les pages 3-4

Utilisation de la Telecommande

Utilisez la télécommande à une distance maximale de 6m et un rayon de 30^ par rapport à l'appareil. Pointez la télécommande en direction du capteur. Il ne doit pas y avoir d'obstacle entre la télécommande et le capteur. La télécommande risque de ne pas fonctionner lorsque le capteur est soumis à une forte lumière. Si la télécommande ne fonctionne pas, vérifie les piles

Installation des Piles

• Placez la télécommande face vers le bas sur une surface plane.
• Poussez le couvercle du compartment dans le sens de la flèche.
• Faites glisser le compartment de la batterie pour l'ouvrir.
• Retirez l'ancienne pile et installez la nouvelle (CR2025) avec le symbole plus (+) vers le haut.
• Faites glisser doucement le compartment à piles pour le fermer. Il se verrouille automatiquement.

RECOMMANDATIONS POUR LES BATTERIES

C p i t des points de collecte separés pour etre recyclées. Tener les ples à l'abri d'une chaleur excesse telle que le soleil, le feu ou similaires.

Lorsque les ples ne sont pas utilisees, retrez-les pour eviter les dommages causés par des fuites ou la corrosion de la pile.

ATTENION: Dange dexpion si la pile n'est pas remplacee correctement. Ne remplacer que par le meme type ou un type equivalenl.

AVERTISSEMENT: Ne pas ingérer la pile. Danger de brûlure chimique. En cas de doute concernant le fait que les piles poursaient avoir été avalées ou introduites dans une partie quelsconque du corps, consulier immediatement un médecin.

Conserver les piles neuves et uses hors de portee des enants. Si le compartment a pile ne se ferme pas correctement, cesser d'utiliser le produit et tener hors de portee des enants.

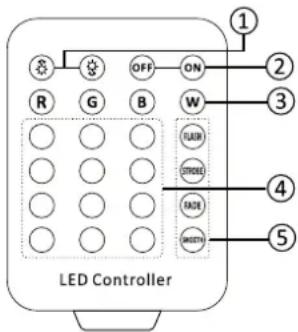

DESCRIPTION TELÉCOMMANDE

ATTENTION : VOUS DEVEZ RÉGLER L'APPAREIL SUR MODE -> ADDR, SINON LA TÉLÉCOMMANDE NE FONCTIONNERA PAS

1. Réglage de LUMINOSITE & VITESSE: Appuyez sur ou pour régler la luminosité et la vitesse en mode automatique
2. M/A des LEDs.
3. CHOIX DE LA COULEUR DE BASE:

R:blancchaud
G:blancfroid
B:blanc chaud ^+ blanc froid
W: blanc chaud + blanc froid

1. TOUCHES DE COULEUR: Appuyez sur l'un des 12 boutons de couleur pour selectionner un programme intégré.

Attention : La télécommande est infrarouge . Pointez la bien vers la face du projecteur led ( car le capteur est situé au milieu de la façade )

ENTRETIEN

Débranchez l'appareil du secteur avant d'effectuer le nettoyage ou la maintenance. Utilisez un produit de nettoyage à vitre de bonne qualité et un chiffon doux pour nettoyer l'appareil. Ne pas utiliser d'alcool ou de solvants chimiques pour nettoyer l'appareil. Nettoyez l'intérieur de l'appareil une fois par an au moyen d'un aspirateur.

Si la lampe ne fonctionne pas, vérifie si le fusible a sauté. Si c'est le cas, remplacez le fusible par un neuf qui présente exactement les mêmes caractéristiques techniques que le fusible d'origine. Remettez la lampe sous tension. Notez que toute réparation doit être effectuee par un professionnel.

CHARACTERISTIQUES TECHNIQUES

Alimentation. 100-240V~50/60Hz

Consommation 280W

Source lumineuse. 4 LED COB blanc chaud/froid de 50W

Dimensions 299 x 155 x 279mm

Poids 4.75kg

NOTE IMPORTANTE : Les produits electriques ne doivent pas etre mis au rebut avec les ordures menagères . Veuillez les faire recycler la ou il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

Note: Utilise du cable à double blindage. Le diamètre du conducteur de chaque cable doit être d'au moins 0,5mm.

ALIMENTACION EN CASCADA

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre apparéil !

Assembled in PRC
