MODE D'EMPLOI MUSHROOM-2.0 AFX

F - Manuel d'Utilisation - p. 6

120 Ohms DHEX 512 DHEX 512-Controller

Dès réception de l'appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état. Sinon, prévenez immédiatement le transporteur et conservez l'emballage s'il montre des signes de mauvais traitements. Conservez le carton et tous les matériaux d'emballage afin de pouvoir transporter l'appareil en toute sécurité.

CONTENU DE L'EMBALLAGE

• 1 pc. Mushroom
  • 1 pc. mode d'emploi
  • 1 pc. câble d'alimentation

EXPLICATION DES SYMBOLES SUR L'APPAREIL

L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p. ex.).

Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l'utilisation de l'appareil.

L'appareil est conforme à la norme CE

Uniquement pour utilisation à l'intérieur

Distance minimale entre l'appareil et d'autres objets

ATTENTION NE PAS OUVRIR LE BOITIER RISQUE DE CHOC ELECTRIQUE

Lire attentivement ce manuel avant la première mise en service.

CONSIGNES DE SECURITE

• Lisez attentivement ce manuel qui contient des informations importantes sur l'installation, l'utilisation et l'entretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l'appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu'elle ne dépasse pas la tension d'alimentation indiqué sur la plaque signalétique de l'appareil.
• Cet appareil fait partie de la classe I et doit être impérativement branché sur une prise secteur avec terre.
• Uniquement pour utilisation à l'intérieur!
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Assurez-vous qu'aucun objet inflammable ne se trouve à proximité de l'appareil pendant son fonctionnement.
• Installez l'appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.
• La distance minimale entre le luminaire et l'objet éclairé doit s'élever à 0,5m..
• Ne pas faire fonctionner cet appareil pendant plus de 8 heures en continu. Laissez-le refroidir avant de l'utiliser à nouveau afin de prolonger sa durée de vie.
• Débranchez l'appareil du secteur avant toute manipulation ou entretien.
• La température ambiante ne doit pas dépasser 45°C. Ne pas faire fonctionner l'appareil à des températures supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces déta-

chées identiques aux pièces d'origine.

• Assurez-vous que le cordon d'alimentation n'est jamais écrasé ni endommagé.
• Ne jamais débrancher l'appareil en tirant sur le cordon.
• Ne pas exposer vos yeux à la source lumineuse.
• Le luminaire ne doit servir qu'à des fins décoratives et ne convient pas comme éclairage domestique normal.
• Si le cordon secteur de l'appareil est endommagé, il ne doit être remplacé que par le fabricant ou son agent ou bien un technicien qualifié afin d'éviter tout risque d'électrocution..
• Si les lentilles présentent des dommages tels que des rayures ou des fissures, arrêtez immédia-tement l'appareil et remplacez les lentilles endomagées.

Lorsqu'une fiche SECTEUR ou un coupleur sont utilisés pour déconnecter l'appareil du secteur, ce dispositif doit rester facilement accessible à tout moment.

• Sortez le porte-fusible de son logement à l'aide d'un tournevis cruciforme.
• Sortez le fusible grillé et remplacez-le par un autre en tous points identiques (BGDP ∅5 x 20mm 250V\~ 2A).
• Remettez le porte-fusible dans son logement et rebranchez l'appareil sur le secteur.

INSTALLATION

Fixez l'appareil au moyen des trous de vis sur l'étrier. Assurez-vous que l'appareil est solidement fixé pour éviter des vibrations et des mouvements pendant le fonctionnement. Veillez toujours à ce que la structure qui accueille l'appareil, est suffisamment solide et capable de porter au moins 10 fois le poids propre de l'appareil.

L'appareil doit être fixé par des professionnels à en endroit où il est hors de portée des personnes et en dehors d'un chemin de passage.

Passez une vis M8 dans le trou de ∅12.5mm de l'étrier pour attacher le crochet à l'étrier.

Branchez le câble XLR sur la sortie mâle de votre contrôleur et l'autre extrémité sur l'entrée femelle de l'appareil. Vous pouvez ainsi brancher plusieurs appareil en série.

Le câble doit être blindé, à 2 conducteurs et muni de fiche XLR mâle et femelle. Veuillez vous reproter à l'illustration ci-dessous:

DMX output

DMX Input

1: Ground 2: Signal (−) 3: Signal (+)

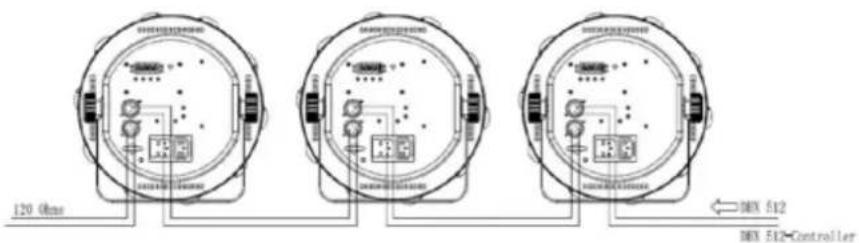

Chaque appareil doit posséder une adresse de départ spécifique. Pendant la transmission des signaux, l'appareil recevra les signaux du contrôleur destinés spécifiquement à son adresse. En fonc-

tion des besoins ou bien par facilité d'utilisation, l'utilisateur peut régler plusieurs appareils sur la même adresse, ou bien affecter une adresse différente à chaque appareil.

Si un ou plusieurs appareils possèdent la même adresse, ils recevront tous le même signal DMX du contrôleur. Ils fonctionneront tous de la même manière et ne peuvent pas être commandés séparément.

Si chaque appareil possède une adresse DMX différente, ils recevront tous des signaux différents du contrôleur à travers leurs adresses DMX. Ils sont tous commandés séparément. Pour déterminer les adresses de départ, il faut connaître la quantité de canaux DMX.

Cet appareil possède 6 canaux. Si l'adresse de départ du premier appareil est réglé sur 1, l'adresse du deuxième appareils sera 7 (6+1), celle du troisième sera 13 (12+1) etc.

120 Ohms DDX 512 DDX 512 Controller

Adresse 13 Adresse 7 Adresse 1

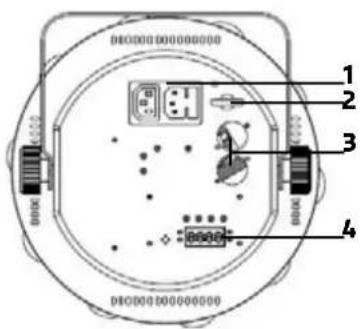

PANNEAU ARRIERE

1. Entrée/sortie secteur par IEC
2. Crochet pour élingue de sécurité
3. Entrée/sortie DMX
4. Afficheur à LED

Display Display Fonction
Addr Enter		▲ / ▼	001-512 Réglage de l'adresse DMX
Chnd	Enter	▲ / ▼	3CH	3 canaux DMX
			6CH	6 canaux DMX
Shnd	Enter	▲ / ▼	Sh1-Sh15	Programmes intégrés de 1-15
SLnd	Enter	▲ / ▼	Mast	Appareil maître
			SL 1	Appareil esclave
Lost(no DMX signal)	Enter	▲ / ▼	soun	Mode Son en l'absence d'un signal DMX
			Auto	Mode Auto en l'absence d'un signal DMX
			blac	Blackout en l'absence d'un signal DMX
SP_A Enter		▲ / ▼	A.001-A.100 Programme automatique, vitesse lente vers rapide
SP_N	Enter	▲ / ▼	N.000-N.099	Vitesse moteur, lent vers rapide
Sens	Enter	▲ / ▼	S000-S099	Réglage de la sensibilité sonore
Manu	Enter	▲ / ▼	Co_1--Co_9 Test manuel pour les macros couleur
Led	Enter		on	Rétro-éclairage activé
			off	Rétro-éclairage désactivé

disp Enter on Inversion de l'afficheur activé
off Inversion de l'afficheur désactivé
Fhrs Enter Nombre d'heures de fonctionnement
Ver Enter Version actuelle du logiciel
defa Enter Réglages d'usine par défaut

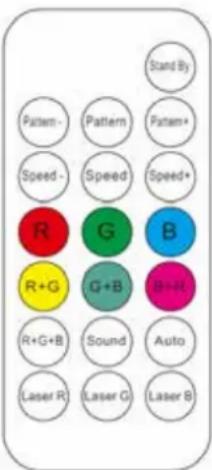

TELECOMMANDE

Touche Fonction

Stand By Marche/Arrêt/Veille
Pattern- Descendre dans les programmes son/auto
Pattern Programme son/auto 7
Pattern+ Monter dans les programmes son/auto
Speed- Baisser la vitesse auto des LED
Speed Vitesse auto des LED: 50
Speed+	Augmenter la vitesse auto des LED
R	Programme auto des LED rouges
G	Programme auto des LED vertes
B	Programme auto des LED bleues
R+G	Programme auto des LED rouges + vertes
G+B	Programme auto des LED bleues + vertes
B+R	Programme auto des LED rouges + bleues
R+G+B Programme auto rouges + vertes + bleues
Sound	Mode son
Auto	Mode auto
Laser R	Pas de fonction
Laser G	Pas de fonction
Laser B	Pas de fonction

Ce pictogramme indique que les piles et batteries usagées ne doivent pas être jetées avec les ordures ménagères, mais déposées dans des points de collecte séparés pour être recyclées.

ATTENTION

Tenir les piles à l'abri de la chaleur, du soleil, du feu et autre. En cas de non-utilisation, retirez les piles pour éviter des fuites ou de la corrosion. Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent. Tenir hors de la portée des enfants. Si le compartiment à pile ne ferme pas correctement, n'utilisez plus la télécommande et conservez-la hors de la portée des enfatns.

AVERTISSEMENT

Ne pas ingérer la pile. Danger de brûlure chimique. La télécommande fournie contient une pile bouton. Si elle est avalée, elle peut provoquer de graves brûlures internes en 2 heures seulement qui peuvent entraîner la mort. En cas de doute concernant le fait que les piles pourraient avoir été avalées ou introduites dans une partie quelconque du corps, consulter immédiatement un médecin.

Explication détaillée des canaux DMX voir à la fin du manuel en page 18

CARACTERISTIQUES TECHNIQUES

Alimentation....100-240V\~50/60Hz

Consommation....46W

Fusible ....BGDP ∅5 x 20mm 250V\~ 2A

Source lumineuse....27 x 1.5W RGB 3in1 LED

Température ambiante max. 45°C

Entrée/sortie DMX.... XLR à 3 broches

Angle des rayons individuels....25°

Dimensions 250 x 250 x 220mm

Poids 2,05kg

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

BEDIENUNGSANLEITUNG

AUSPACKEN

120 Ohms DHX 512 DHX 512-Controller

Adresse 13 Adresse 7 Adresse 1

RÜCKSEITE

120 Ohms DHEX 512 DHX 512-Controller

Adres 13 Adres 7 Adres 1

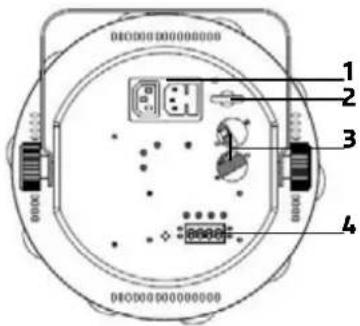

ACHTERPANEEL
