BEDIENUNGSANLEITUNG MUSHROOM-2.0 AFX

D - Bedienungsanleitung - S. 10

REGLAGE DE L'ADRESSE DMX

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

VERPACKUNGSINHALT

• 1 x MUSHROOM-2.0 Lichteffektgerät
- 1 Netzkabel
- Bedienungsanleitung

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des Geräts hin.

Das Gerät entspricht der CE Norm

Nur für Innengebrauch

Mindestabstand zwischen dem Gerät und andere Gegenständen

VORSICHT NICHT DAS GEHÄUSE ÖFFNEN STROMSCHLAGGEFAHR

Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen.

SICHERHEITSHINWEISE

• Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.
  • Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.
• Das Gerät gehört zur Schutzklasse 1 und darf nur an eine Steckdose mit Schutzkontakt angeschlossen werden.
• Nur für Innengebrauch!
• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.
• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche angebracht werden.
• Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.
• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.
• Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel.
• Die Raumtemperatur darf 45°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.
• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.
• Das Gerät nicht an ein Dimmerpack anschließen.
• Das Netzkabel niemals quetschen oder beschädigen.

• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blicken. Das kann bei empfindlichen Personen zu epileptischen Anfällen führen.
• Das Gerät ist nur für dekorative Zwecke und nicht als normale Haushaltsbeleuchtung geignet.
• Wenn das Stromkabel beschädigt ist, muss es sofort durch ein Neues ersetzt werden.
• Wenn eine Linse Schäden wie Risse oder Kratzer aufweist, muss das Gerät sofort ausgeschaltet und die Linse durch eine neue ersetzt werden, bevor es wieder in Betrieb genommen werden kann.
• Das Gerät nicht länger als 8 Stunden ununterbrochen betreiben. Lassen Sie est erst abkühlen, bevor Sie es wieder in Betrieb nehmen, um die Betriebsdauer zu erhöhen.

NETZTRENNUNGSVORRICHTUNGEN

a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben
b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugänglich sein.

AUSWECHSELN DER SICHERUNG

• Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.
• Mit einem Schlitzschraubendreher den Sicherungshalter aus seinem Gehäuse entfernen.
• Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung (BGDP ∅5x20mm 250V\~ 2A) ersetzen.
• Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.

INSTALLATION

Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung gesorgt ist. Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall behindert werden. Bei der Wahl des Anbringungsortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und Reinigungsarbeiten bleibt. Das Gerät muss fest und sicher installiert werden, um Erschütterungen und Spielraum während der Bewegungen zu vermeiden. Die Montagefläche muss stabil sein und mindestens 10-mal das Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusätzlich durch ein Sicherheitskabel absichern. Das Gerät darf nur von einem Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand unter dem Montagebereich stehen oder gehen kann.

Um die Befestigungsklammer am Haltebügel des Geräts zu befestigen, drehen Sie eine M8 Flügelschraube durch das ∅12.5mm grosse Loch am Haltebügel.

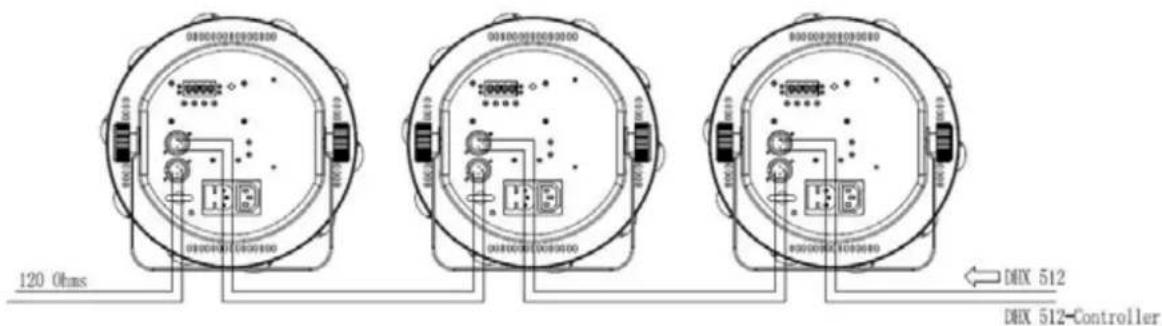

Ein XLR Kabel mit 3-pol. XLR Stecker an den Ausgang des Steuergeräts und die 3-pol. XLR Buchse an den DMX Eingang des Geräts anschliessen. Auf diese Weise können mehrere Geräte hintereienander in Serie geschlossen werden.

Die Kabel müssen abgeschirmt, 2-adrig sein und einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite besitzen. S. nachstehende Abbildung:

DMX output

DMX Input

1: Ground
2: Signal (-)
3: Signal (+)

EINSTELLUNG DER DMX ADRESSE

Jedes Gerät muss seine eigene Startadresse haben. Während der Signalübertragung empfängt jedes Gerät die Befehle vom DMX Steuergerät über diese Startadresse.

Entweder können mehrere Geräte dieselbe Startadresse haben oder jedes Gerät bekommt seine eigene zugewiesen.

Wenn mehrere Geräte dieselbe Adresse haben, empfangen sie alle dasselbe Signal vom Steuergerät und werden gemeinsam gleichzeitig gesteuert.

Wenn jedes Gerät seine eigene Adresse hat, empfangen sie die Signale vom Steuergerät über ihre individuelle Startadresse und können alle unterschiedlich gesteuert werden. Bei dieser Methode muss die Anzahl der DMX Kanäle des Geräts bekannt sein.

Dieses Gerät verfügt über 6 Kanäle. Wenn die Startadresse des 1. Geräts 1 ist, muss die des 2. Geräts 7 sein (6+1), die des 3. Geräts 13 (12+1) usw.

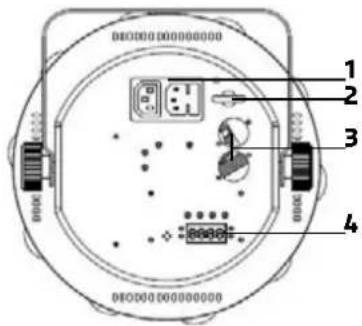

1. IEC Ein- und Ausgangsverbinder
2. Öse für ein Sicherheitskabel
3. DMX Ein- und Ausgang
4. LED Display

Display Display Funktion
Addr Enter		▲ / ▼	001-512	Einstellen der DMX Adresse
Chnd	Enter	▲ / ▼	3CH	3 DMX Kanäle
			6CH	6 DMX Kanäle
Shnd	Enter	▲ / ▼	Sh1-Sh15	Integrierte Programme von 1-15
SLnd	Enter	▲ / ▼	Mast	Master Gerät
			SL 1	Slave Gerät
Lost(no DMX signal)	Enter	▲ / ▼	soun	Musiksteuerung wenn kein DMX Signal anliegt
			Auto	Automatikbetrieb wenn kein DMX Signal anliegt
			blac	Blackout wenn kein DMX Signal anliegt
SP_A Enter		▲ / ▼	A.001-A.100	Automatikprogramm, langsam auf schnell
SP_N	Enter	▲ / ▼	N.000-N.099	Motorgeschwindigkeit, langsam auf schnell
Sens	Enter	▲ / ▼	S000-S099	Einstellung der Klangempfindlichkeit
Manu	Enter	▲ / ▼	Co_1--Co_9	Manueller Test für Farbmakro

Led Enter			on Hintergrundbeleuchtung an
			off Hintergrundbeleuchtung aus
disp Enter on Displayumkehrung an
			off Displayumkehrung aus
Fhrs Enter Gesamte Betriebszeit
Ver Enter Aktuelle Softwareversion
defa Enter Fabrikeinstellungen

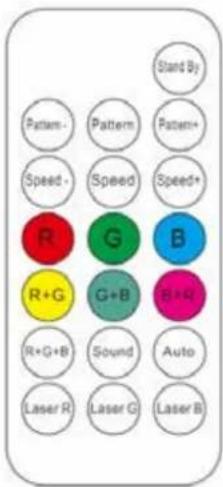

FERNBEDIENUNG

Taste Funktion
Stand By Stand By Ein/Aus
Pattern- Voriges musikgesteuertes/automatisches Programm
Pattern musikgesteuertes/automatisches Programm 7
Pattern+ Nächstes musikgesteuertes/automatisches Programm
Speed-	Automatische LED Geschwindigkeit verringern
Speed	Automatische LED-Geschwindigkeit: 50
Speed+	Automatische LED Geschwindigkeit erhöhen
R	Automatische rote LED-Show abspielen
G	Automatische grüne LED-Show abspielen
B	Automatische blaue LED-Show abspielen
R+G	Automatische rote-grüne LED-Show abspielen
G+B	Automatische grüne-blaue LED-Show abspielen
B+R	Automatische rote-blaue LED-Show abspielen
R+G+B	Automatische rote-grüne-blaue LED-Show abspielen
Sound	Musiksteuerung
Auto	Automatikbetrieb
Laser R	Nicht belegt
Laser G	Nicht belegt
Laser B	Nicht belegt

Tabellen der DMX Kanäle finden Sie am Ende der Anleitung auf Seite 18

TECHNISCHE DATEN

Versorgung	100-240V~ 50/60Hz
Verbrauch	46W
Sicherung	BGDP 5 × 20 mm 250V~ 2A
Lichtquelle	27 x 1.5W RGB 3in1 LED

Max. Raumtemperatur 45°C

DMX Ein- und Ausgang.... 3-pol. XLR

Strahlenwinkel der Linsen 25°

Abmessungen....250 x 250 x 220mm

Gewicht....2,05kg

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!

Dieses Symbol weist darauf hin, dass verbrauchte Batterlen und Akkus nicht mit dem Hausmüll entsorgt werden dürfen, sondern zu separaten Sammelstellen für das Recycling gebracht werden müssen

ACHTUNG

Die mitgelieferte Fernbedienung enthält eine Knopfzelle, die bei Verschlucken innere Verbrennungen verurusachen und innerhalb von 2 Stunden zum Tod führen kann. Wenn Sie Zweifel haben, ob die Batterie verschluckt oder in irgendein anderes Körperteil eingeführt wurde, rufen Sie sofort drztliche Hilfe. Batterien vor extremer Hitze, Sonne, Feuer u.ä. schützen.

Bei längerem Nichtgebrauch Batterien entfernen, um Schäden durch Auslaufen und Rost zu vermeiden.

Bei falsch eingesetzter Batterie besteht Explosionsgefahr. Batterie nur durch eine gleichwertige ersetzen.

Alte und neue Batterie von Kindern fernhalten.

Wenn das Batteriefach nicht richtig schließt, darf das Gerät nicht mehr benutzt und muss außerhalb der Reichweite von Kindern aufbewahrt werden.
