BEDIENUNGSANLEITUNG 9BEAM-FX AFX

D - Bedienungsanleitung - S. 12

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

VERPACKUNGSINHALT

• 1 x Spider Lichteffektgerät
• 1 Netzkabel
• 1 XLR Kabel
- 2 Omega Halter
• 2 Sicherheitskabel
• Bedienungsanleitung

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des Geräts hin.

Das Gerät entspricht der CE Norm

Nur für Innengebrauch

Schutzklasse I: Nur an eine geerdete Netzsteckdose mit Schutzkontakt anschließen

Mindestabstand zwischen dem Gerät und andere Gegenständen

Niemals direkt in den Lichtstrahl blicken

VORSICHT NICHT DAS GEHÄUSE ÖFFNEN STROMSCHLAGGEFAHR

Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen.

SICHERHEITSHINWEISE

• Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.
  • Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.
• Das Gerät gehört zur Schutzklasse 1 und darf nur an eine Steckdose mit Schutzkontakt angeschlossen werden.
• Nur für Innengebrauch!
• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.
• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche angebracht werden.
• Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.
• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.

• Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel.

• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.

• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.
• Das Gerät nicht an ein Dimmerpack anschließen.
• Das Netzkabel niemals quetschen oder beschädigen.
• Wenn das Stromkabel beschädigt ist, muss es sofort durch ein Neues ersetzt werden.
• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blicken. Das kann bei empfindlichen Personen zu epileptischen Anfällen führen.
• Das Gerät ist nur für dekorative Zwecke und nicht als normale Haushaltsbeleuchtung geeignet.
• Beschädigte Linse, Gehäuse oder UV-Filter sofort ersetzen.
• Die Lichtquelle dieses Gerätes ist nicht austauschbar. Bei einem Defekt muss das gesamte Gerät entsorgt werden.

NETZTRENNUNGSVORRICHTUNGEN

a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben
b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugänglich sein.

FEATURES

Einzigartiger, dreieckiger Lichteffekt, dessen 3 Seiten mit jeweils 3 superschnellen CREE LEDs bestückt sind.

• 13 / 44 DMX Kanäle
- 9x 12W RGBW LED
- CREE LEDs mit extra hoher Betriebsdauer (>50.000 Std)
- 3 x 3 Bereiche
• Schmale Strahlen
• DMX, Stand-alone, Master-Slave und Lichtshow
- Eingebaute, musikgesteuerte Programme
- Pulse & Strobe Effekte
• Elektronischer Dimmer 0-100%
- Geeignet für Wand, Traversen- und Bodenmontage

MONTAGE

Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung gesorgt ist.

Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall verstopft werden. Bei der Wahl des Anbringungsortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und Reinigungsarbeiten bleibt.

Benutzen Sie immer Sicherheitskabel.

Das Gerät vor Regen, Feuchtigkeit, extremen Temperaturschwankungen schützen. Die Montagestelle muss gut belüftet sein.

Den Haltebügel am Gerät befestigen. Das Gerät muss fest und sicher installiert werden, um Erschütterungen und Spielraum während der Bewegungen zu vermeiden. Die Montagefläche muss stabil sein und mindestens 10-mal das Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusätzlich durch ein Sicherheitskabel absichern, dass mindestens 12-mal das Gewicht des Geräts tragen kann. Das Gerät darf nur von einem Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand unter dem Montagebereich stehen oder gehen kann.

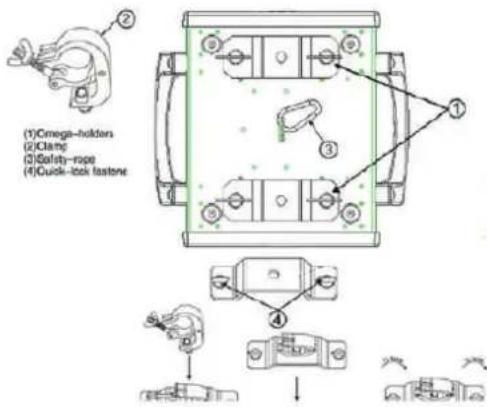

RIGGING

Das Gerät besitzt eine Spezialbefestigung auf der Unterseite, die aus dem Omega-Halter und Aufhängestellen für das Sicherheitskabel besteht. (s. Abb. rechts). Wenn Sie das Gerät an einem Traversensystem befestigen, benutzen Sie einen passenden Haken, den Sie mit einer M10 Schraube am Omega-Halter befestigen. Als zusätzliche Sicherheitsmaßnahme müssen Sie ein Stahlkabel an einer der Aufhängestellen befestigen.

Auswechseln der Sicherung

Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen. Mit einem Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen. Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung ersetzen. Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.

Warnung: Wenn die neue Sicherung ebenfalls durchbrennt, benutzen Sie das Gerät nicht mehr, da es sonst schweren Schaden nehmen kann. Nehmen Sie Verbindung mit Ihrem Fachhändler auf.

Hintereinanderschalten mehrerer Geräte

Wenn mehrere Geräte über einen DMX Controller gesteuert werden oder zwei und mehr Geräte im Master/Slave Betrieb arbeiten sollen, wird ein serielles Datenkabel benötigt. Die kombinierte Anzahl von Kanälen, die von allen Geräten in einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann.

Die empfohlene Höchstlänge einer seriellen Datenverbindung beträgt 100m. Die empfohlene Höchstmenge an Geräten in einer seriellen Datenverbindung beträgt 32.

Verkabelung

Für den Anschluss der Geräte muss spezielles Datenkabel verwendet werden. Sie können solche DMX Kabel direkt im Fachhandel erwerben oder selbst ein Kabel fertigen. Wenn Sie Ihr Kabel selbst herstellen möchten, benutzen Sie bitte Datenkabel, dass eine hochwertige Signalübertragung gewährleistet und weniger anfällig für elektromagnetische Störfelder ist.

KABELVERBINDER

Die Kabel müssen einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite be-sitzen.

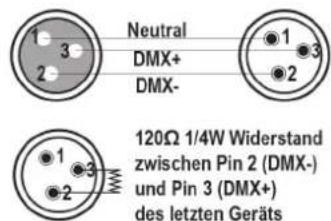

DMX Steckerbelegung

DMX Output 3-Pin XLR Socket DMX Input 3-Pin XLR Socket 1:Ground 2:Data(+) 3:Data(+) COMMON 1 2 3 4 DMX• DMX• DMX512 OUT 3-PIN XLR DMX512 IN 3-PIN XLR

Neutral DMX+ DMX- 120Ω 1/4W Widerstand zwischen Pin 2 (DMX-) und Pin 3 (DMX+) des letzten Geräts

Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist es ratsam, einen DMX Signalwiderstand zwischenzuschalten.

Einrichten einer seriellen DMX Datenverbindung

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des Controllers stecken.
2. Das vom Controller kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Geräts stecken.
3. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.

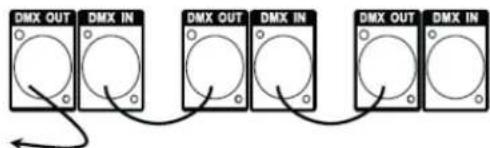

Master/Slave Anschluss

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des ersten Geräts stecken.
2. Das vom ersten Gerät kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden Ge-

räts stecken. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.

POWER LINK

Sie können bis zu 5 Geräte über die POWER IN / OUT Verbinder von einer einzigen Netzsteckdose aus versorgen. Schließen Sie ein POWERCON Kabel vom POWER OUT Verbinder des 1. Geräts an den POWER IN Verbinder des 2. Geräts an usw.

BEDIENFELD

Auf MENU drücken, um ins Hauptmenü zu gehen. Mit den UP / DOWN Tasten zur gewünschten Funktion gehen und auf ENTER drücken. Wenn eine Funktion gewählt ist, mit den UP / DOWN Tasten die Einstellung ändern und auf ENTER drücken.

8.8.8.8. MENU UP DOWN ENTER

MENÜ

DMX Adresse A001---A512
Kanalwahl 13 ch, 44ch
Show Mode Sound, Auto
Slave Mode Master, Slave
Black Out YES, NO
Musiksteuerung ON, OFF
Audioempfindlichkeit 0 -100 Min	- Max.
Pan Inverse YES, NO
Tilt1Inverse YES, NO
Tilt2Inverse YES, NO
Tilt3Inverse YES, NO
Hintergrundbeleuchtng	On, Off
Auto Test Selbsttest
Betriebsdauer	0----9999
Firmware Version	V104
Defaults	YES,NO
System Reset	YES,NO

EINSTELLUNGEN

Einstellung der DMX Adresse

1. Die MENU, UP oder DOWN Taste drücken, bis "ADDR" erscheint und auf ENTER drücken.
2. Die derzeitige Adresse erscheint und blinkt. Mit den UP/DOWN Tasten die gewünschte Adresse einstellen. Mit ENTER bestätigen.

Anzahl der Kanäle: Das Gerät kann mit 13 oder 44 DMX Kanälen arbeiten.

Show Mode: Der Benutzer hat die Wahl zwischen [Sound] und [Auto] Mode

Slave Mode: Im [Slave mode] haben Sie die Wahl zwischen [Master] Mode und [Slave] Mode.

Black Out: [YES] oder [NO] wählen

Sound State: Musiksteuerung [ON] oder [OFF]

Sound sensitivity: Einstellung der Audioempfindlichkeit: eine Zahl zwischen 0 und 100 erscheint. Mit die UP/DOWN Tasten die Audioempfindlichkeit zwischen 0 (minimum) und 100 (maximum) einstellen.

Pan Reverse : Umkehrung der Pan-Bewegung

Tilt 1 Reverse: Umkehrung der Tilt1-Bewegung

Tilt 2 Reverse: Umkehrung der Tilt2-Bewegung

Tilt 3 Reverse: Umkehrung der Tilt3-Bewegung

Back Light: Schaltet die Hintergrundbeleuchtung des LED Displays ein und aus.

Auto Test: Das Gerät führt einen Selbsttest durch.

Fixture Time ---0-9999: Die Betriebsdauer des Geräts wird angezeigt.

Firmware Version ---V104: Zeigt die Software version an

Default: Zurück zu den Werkeinstellungen [YES] oder [NO]

5.17 System Reset : Systemreset [YES] oder [NO]

"MENU" Taste drücken und dann mindestens 3 Sekunden lang die ENTER Taste. Wenn "Pan Offset" (Feineinstellung des X-Achsen Motors) auf dem Display erscheint, die OK Taste drücken, um die Motorstellung innerhalb des Zahlenbereichs -127----127 einzustellen. OK drücken, um die Einstellung zu speichern.

PFLEGE

Aufgrund von Staub- und Schmutzablagerungen müssen die inneren und äußeren Linsen regelmäßig gereinigt werden, um die Lichtausbeute zu optimieren.

• Mit normalem Glasreiniger und einem weichen Tuch das Gehäuse abwischen.
  • Die externe Optik mit Glasreiniger und einem weichen Tuch alle 3 Wochen reinigen.
• Alle Teile komplett reinigen, bevor Sie das Gerät wieder ans Netz anschließen.
• Kühlschlitze und Ventilatoren regelmäßig reinigen

TECHNISCHE DATEN

Versorgung.... 100-240V\~50/60Hz

Verbrauch....140W max.

Sicherung 3A

Lichtquelle....9x 12W RGBW CREE LED

Tilt 0-185°

Pan 0-360°

Strahlenwinkel 50

Abmessungen....458 x 429 x 208mm

Gewicht....10.6kg

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
