GEBRUIKSAANWIJZING 9BEAM-FX AFX

NL - Handleiding - p. 17

Onmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in goede toestand is. Breng direct uw dealer op de hoogte en bewaar het verpak-kingsmateriaal indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk het toestel in zijn originele verpakking te versturen.

VERPAKKINGSINHOUD

• 1 x Spider light effect
• 1x Netsnoer
• 1x XLR kabel
  • 2 omega houder
  • 2 veiligheidskabels
• 1x Handleiding

VERKLARING VAN DE TEKENS

De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie).

Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat.

Het apparaat voldoet aan de CE-normen

Alleen voor gebruik binnenshuis

Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluiten

Minimale afstand tussen het apparaat en andere objecten

Staar niet in de straal

LET OP NIET DE BEHUIZING OPENEN GEVAAR VOOR ELECTRISCHE SCHOKKEN

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, gebruik en onderhoud van dit toestel.

VEILIGHEIDSINSTRUCTIES

• Bewaar deze handleiding.
• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is.
• Alleen voor gebruik binnenshuis!
• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een bevoegde persoon moet de elektrische aansluiting uitvoeren.
• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken. 0.5m
• Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik alleen een zekering met dezelfde specifi caties.
• Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C.
• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te repareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen

onderdelen met dezelfde specificaties.

• Sluit het toestel niet op een dimmer pack aan.
• Nooit het netsnoer beschadigen of platdrukken.
• Nooit aan de kabel trekken.
• Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan (vooral bedoeld voor epileptica)
• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer.
• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitsluitend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.
• Beschadigde lenzen, behuizing of uv-filter onmiddellijk vervangen.
• De lichtbron van dit apparaat is niet vervangbaar. Als deze defect is, moet het gehele apparaat worden weggegooid.

ONTKOPPELING VAN HET NET

a) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn
b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn.

FEATURES

• 13 / 44 DMX kanalen
- 9x 12W RGBW led's
- CREE led's met extra hoge levensduur (>50.000 uren)
- 3 x 3 zones
- Smalle bundels
- DMX, stand-alone, master-slave en light show
- Ingebouwde, geluid bestuurde programma's
- Pulse & strobe effecten
• Electronische dimmer 0-100%
- Geschikt voor muur, truss en vloermontage

INSTALLATIE

De unit kan in iedere positie geïnstalleerd worden mits voor voldoende koeling gezorgd is.

Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d'installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhouds en reini-gingsdoeleinden.

Gebruik altijd veiligheidskabels.

Bescherm het toestel tegen regern, vochtigheid en extreme temperatuurveranderingen. Kies een plaats met voldoende ventilatie.

Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstalleerd is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.

Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan.

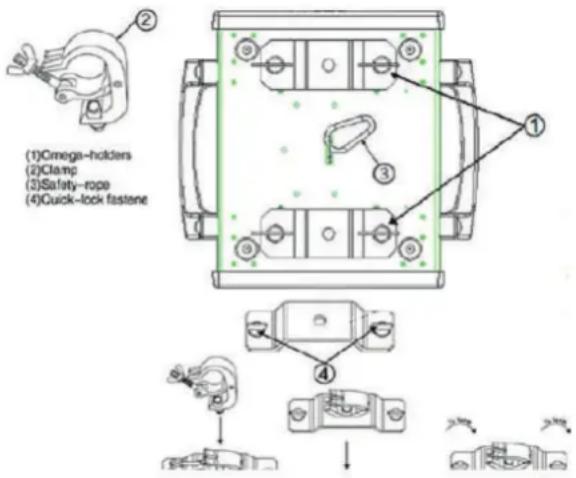

De LED moving head bezit een uniek bevestigingssysteem op de onderzijde. Het is een omega houder met bevestigingspunten voor een veiligheidskabel in ééns (zie afbeelding). Als u het toestel op een truss systeem monteert, gebruik een geschikte klem voor de omega houder en bevestig de klem d.m.v. een M10 moer in de centergat van de omega houder. Voor een betere veiligheid, bevestig tenminste één geschikte staalkabel op één van de bevestigingspunten op de onderzijde van het toestel.

Vervanging van de zekering

Trek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een zekering met dezelfde specificaties. Verwijder de zekeringshouder d.m.v. een schroevendraaier uit de behuizing.

Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specificaties in. Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan.

Aansluiten van meerdere toestellen

Indien U meerdere toestellen via een DMX controller of gesynchroniseerde lichtshows in een master/slave modus wilt sturen hebt U een seriële date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in een seriële verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan ondersteunen.

Belangrijk: Alle toestellen in een seriële data verbinding moeten in één enkele lijn verbonden zijn. Max. lengte van een seriële data link: 100 meters. Maximaal aanbevolen aantal van toestellen in een seriële data link: 32.

Data aansluiting

Gebruik data kabels om toestellen met elkaar te verbinden. Indien U uw eigen kabel bouwen wilt gebruik hoogwaardige kabels die het signaal goed overdragen en niet gevoelig zijn voor elektromagnetische interferenties.

KABELCONNECTOREN

De kabel moet een XLR stekker op één eind en een XLR contra op het andere eind hebben.

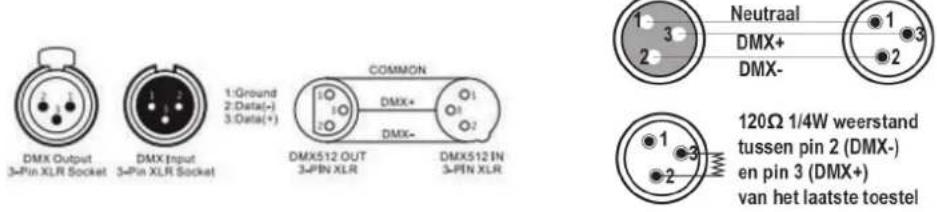

DMX connector configuratie

Neutraal

De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorkomen is het aanbevolen een DMX signaal eindweerstand aan te sluiten.

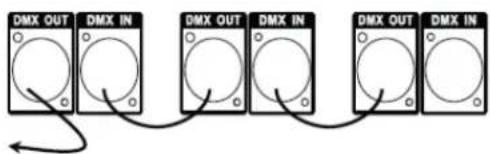

Installatie van een DMX seriële data link

1. Sluit het 3-pin stekkereind van de DMX kabel op de uitgang (3-pin contra) van de controller.
2. Sluit het contra eind van de kabel dat van de controller komt op de ingang (3-pin stekker) van het naaste toestel aan.
3. Sluit de uitgang van het naaste toestel op de ingang van het volgende toestel aan enz.

Master/Slave verbinding van toestellen

1. Sluit de (male) 3 pin connector eind van de DMX kabel op de 3-pin uitgang (female) van het eerste toestel aan.
2. Sluit het contra eind van de kabel dat van het eerste toestel komt op de ingang (3-pin stekker) van het naaste toestel aan.
3. Sluit de uitgang van het naaste toestel op de ingang van het volgende toestel aan enz.

Het is vaak het geval bij master-slave en automatische werking dat het eerste toestel in de rij door instellingen op de controle paneel of DIP schakelaars moet geïnitieerd worden. De andere toestellen moeten op slave werking ingesteld worden. Zie het hoofdstuk "Bediening" in deze handleiding om verdere informaties voor installatie en configuratie te vinden.

CONTROLE PANEEL

Druk de MENU toets om in het hoofdmenu te gaan. Druk de UP/DOWN toetsen totdat u de gewenste functie bereikt. Druk ENTER. Wijzig de waarde d.m.v. de UP/DOWN toetsen en druk ENTER. Houd nu de MENU toets ingedrukt tijdens tenminste 3 seconden om de instelling te bevestigen en in het geheugen op te slaan. Indien de MENU toets niet gedurende 8 seconden wordt ingedrukt zal het toestel de instelling automatisch opslaan. Druk MENU om het menu zonder wijzigingen te verlaten.

8.8.8.8. MENUENTBR DOWN

FUNCTIETABEL

DMX Address A001---A512
Channel Mode 13 kanalen, 44 kanalen
Show Mode Sound, Auto
Slave Mode Master, Slave
Black Out YES, NO
Sound State ON, OFF
Sound Sense 0 -100 (min-max.)
Pan Inverse YES, NO
Tilt1Inverse YES, NO
Tilt2Inverse YES, NO
Tilt3Inverse YES, NO
Back Light	On, Off
Auto Test Automatische test
Fixture Time	0----9999
Firmware Version	V104
Defaults	YES,NO
System Reset	YES,NO

INSTELLINGEN

Instelling van het DMX adres

1. Druk de MENU, UP of DOWN toetsen totdat "ADDR" verschijnt en druk op ENTER.

2. Het actuele adres verschijnt en knippert. Stel het gewenste adres d.m.v. de UP/DOWN toetsen in en druk op ENTER om uw keuze te bevestigen.

Channel Mode: Het toestel kan met 13 of 44 kanalen werken.

Show Mode: Kies tussen [Sound] en [Auto] mode

Slave Mode: In de [Slave mode] kunt U kiezen tussen [Master] mode en [Slave] mode.

Geluidsgevoeligheid: In deze modus verschijnt een cijfer tussen 0-100. Druk de UP/DOWN toetsen om de geluidsgevoeligheid in te stellen 0 is minimum, 100 is maximum.

Pan Reverse: Omkering van de pan beweging.

Tilt 1 Reverse: Omkering van de Tilt1 beweging.

Tilt 2 Reverse: Omkering van de Tilt2 beweging.

Tilt 3 Reverse: Omkering van de Tilt3 beweging.

Back Light: Schakelt de achtergrondverlichting van de led display aan en uit.

Auto Test: De unit maakt een zelftest.

Fixture Time ---0-9999: Toont de werktijd van het toestel.

Firmware Version ---V104: Toont de software versie van het toestel

Default: Terug naar werksinstellingen [YES] of [NO]

5.17 System Reset : Systeem reset [YES] of [NO]

WERKING VAN DE MOTOR OFFSET FUNCTIE

Druk de "MENU" toets en daarna gedurende 3 seconden de "ENTER" toets. Als de display "Pan Off-set (fijn instelling van de X-as van de motor)" toont, druk de OK toets om de motor positie op een waarde tussen -127----127 in te stellen. Druk OK om uw instellingen op te slaan.

REINIGING

Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te verlengen. De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzonders vuile omgeving veroorzaakt meer vuil op de optische delen.

• Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.
• Droog de delen altijd zorgvuldig.
• Reinig de externe optische delen tenminste alle 20 dagen.
• Reinig regelmatig koelspleten en ventilatoren.

SPECIFICATIES

Voeding....100-240V\~50/60Hz

Opgenomen vermogen 140W max.

Zekering....3A

Lichtbron....9x 12W RGBW CREE led's

Tilt 0-185°

Pan 0-360°

Straalhoek 5 ^0

Afmetingen 458 x 429 x 208mm

Gewicht....10.6kg

BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra's hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren
