GEBRUIKSAANWIJZING SPARKLING-PRO AFX

NL - Handleiding - p. 26

USER MANUAL

EXPLANATION OF SYMBOLS ON THE SILKSCREEN

De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie).

Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat.

CE Het apparaat voldoet aan de CE-normen

Alleen voor gebruik binnenshuis

Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluiten

LET OP NIET DE BEHUIZING OPENEN GEVAAR VOOR ELECTRISCHE SCHOKKEN

Lees deze handleiding aandachtig voordat u dit product gebruikt.

VEILIGHEIDSMAATREGELEN

• Probeer het apparaat niet zelf te repareren of de garantie wordt ongeldig. Reparaties mogen alleen door een gekwalifi ceerde technicus worden uitgevoerd.
• Houd het apparaat droog en do het NIET gebruiken in regen of sneeuw.
• Brandende Ti-poeder kan alleen worden geblust met zand. Composiete Ti uit de buurt van vocht houden en in een droge, afgesloten omgeving bewaren.
• Houd publiek en ontvlambaar materiaal op een afstand van minimaal 3 m van SPARKLING-PRO. Zorg ervoor dat de vonken van het apparaat GEEN voorwerpen kunnen raken.
• Reinig het apparaat voor en na de show. Zorg ervoor dat er geen Composite Ti in de buis en de nozzle zit. Verwijder alle resten van Ti-aggregaat, anders heeft dit invloed op het effect of zelfs schade de eenheid. Laat het na het uitschakelen minstens 5 minuten afkoelen.
• Voor betere hittedissipatie, nooit de luchtinlaat en luchtuitlaat vergrendelen.
• Monteer het product niet op een brandbaar oppervlak (linoleum, tapijt, hout, papier, karton, plastic, enz.). Houd publiek en brandbaar materiaal op een minimale afstand van 3 m van SPARK-LING-PRO. Zorg ervoor dat de vonken die uit het apparaat schieten GEEN voorwerpen kunnen raken.
• Gebruik het apparaat niet in een besloten ruimte. Installeer het product altijd op een plaats met voldoende ventilatie, minstens 50 cm van aangrenzende oppervlakken.
• Dek het mondstuk van het apparaat niet af. Richt het mondstuk niet op mensen of voorwerpen.
• Tijdens bedrijf wordt het apparaat erg heet en blijft het ook lang heet nadat het apparaat is gestopt. Raak de behuizing niet aan en steek niet de vingers in het uitblaasmondstuk.
• Zorg ervoor dat kinderen, onbevoegde personen of dieren nooit toegang krijgen tot de machine.
• Het geluidsniveau van de vonkmachine wordt geschat op 80 dB.
• Draag oogbescherming wanneer u granulaat vult of de vonkmachine test.

Features:

• Spuit koude vonken tot 5 m hoog
  • 2 of 3 DMX-kanalen
• RDM-functie
• Aanpassing van hoogte, dichtheid en duur van de vonkenfontein
• Hellingdetector
• TFT-scherm met de bedrijfsstatus van het apparaat
• Alleen geactiveerd door een RFID-kaart om onbedoelde manipulatie te voorkomen
• Werkt met een laag residu metaalpoeder dat geen rook, geuren of andere schadelijke gassen

produceert

Automatische reinigingsfunctie voorkomt resten in de verbrandingskamer

• Afstandsbediening
• Zeer effectief op podia, op bruiloften, feesten, sportevenementen, concerten, enz.

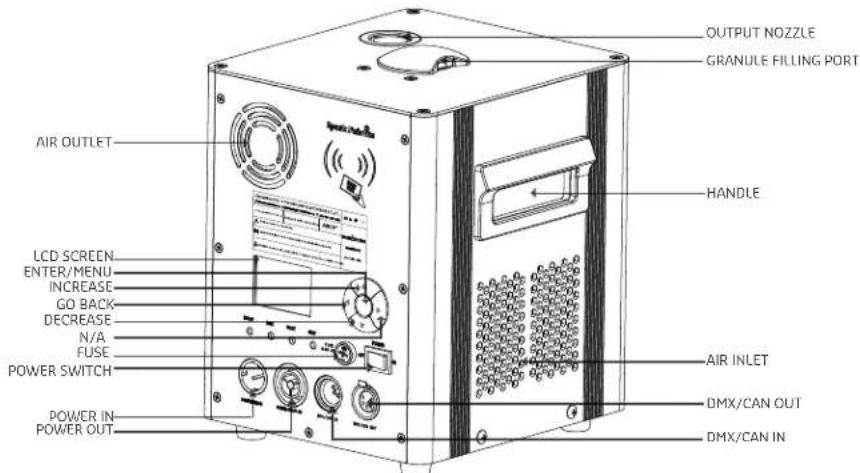

OMSCHRIJVING:

OUTPUT NOZZLE GRANULE FILLING PORT AIR OUTLET HANDLE LCD SCREEN ENTER/MENU INCREASE GO BACK DECREASE N/A FUSE POWER SWITCH POWER IN POWER OUT AIR INLET DMX/CAN OUT DMX/CAN IN

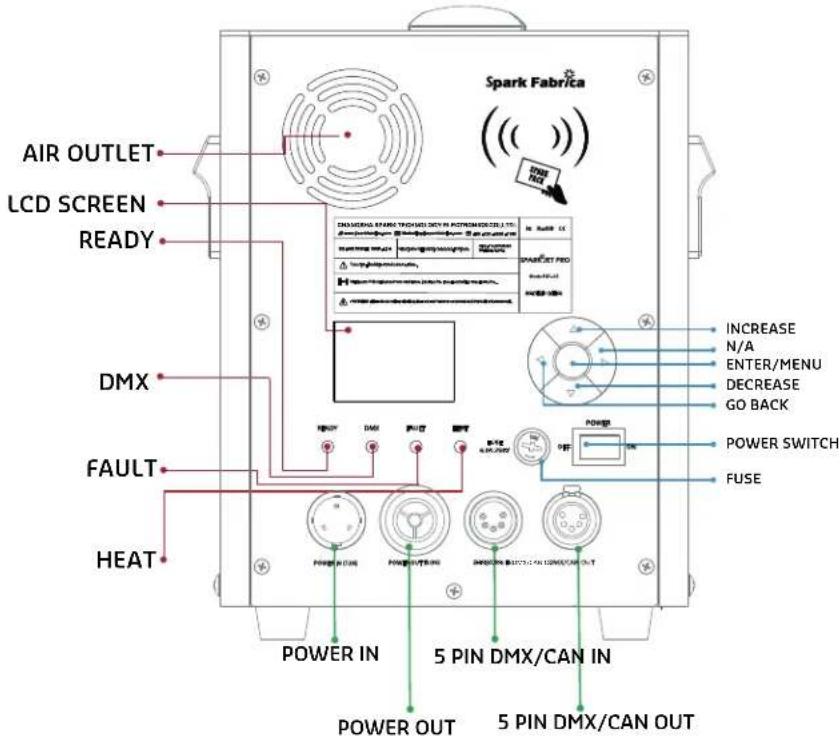

ACHTERPANEEL:

AIR OUTLET LCD SCREEN READY DMX FAULT HEAT Spark Fabrica ( ) ( ) INCREASE N/A ENTER/MENU DECREASE GO BACK POWER SWITCH FUSE INCREASE N/A ENTER/MENU DECREASE GO BACK POWER IN 5 PIN DMX/CAN IN POWER OUT 5 PIN DMX/CAN OUT

READY: De READY-LED knippert zolang de ingestelde temperatuur niet is bereikt. Als het constant aan blijft, is de machine klaar om te vonken.

DMX: De LED brandt wanneer een DMX-signaal wordt ontvangen. In de draadloze modus knippert het.

FAULT: Als de machine niet correct werkt, gaat deze LED branden en wordt de foutmelding op het LCD-scherm weergegeven.

HEAT: De indicator is AAN wanneer de machine aan het opwarmen is.

INSTALLATIE VAN DE MACHINE

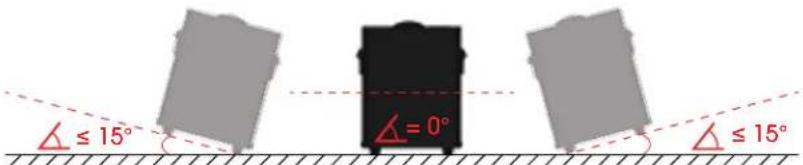

Installeer de machine op een stevige, vlakke ondergrond. De maximale kantelhoek mag niet groter zijn dan 15 graden.

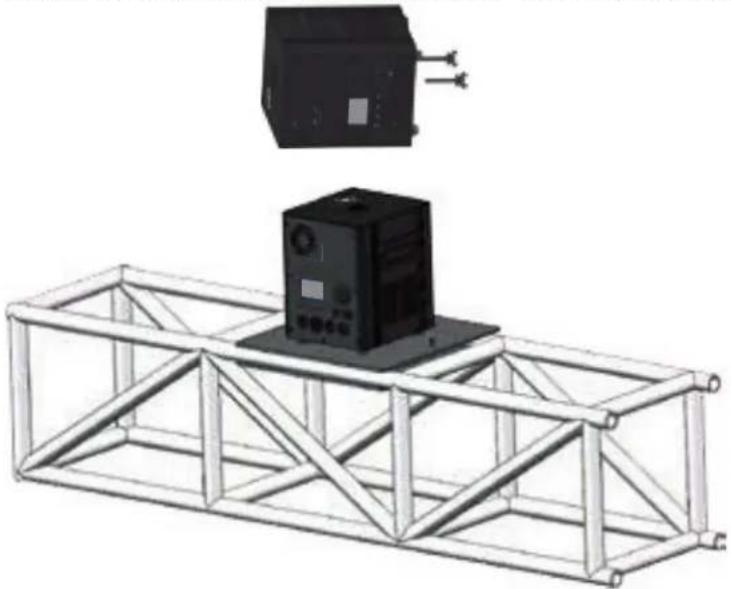

Installeer de machine op een truss via de meegeleverde accessoires.

Voor vonkenfonteinen van 3-5m hoogte kunt u ons granulaat LARGE gebruiken (bestelcode: SPARK-POWDER-LARGE).

Open the lid 5.2

1. Open de vacuumverpakking met granulaat en vul deze in de granulaat-opvangbak bovenop de machine. De maximale capaciteit is 150 gram.
2. Vul GEEN granulaat in de uitstroomopening!
3. Sluit het deksel goed na het vullen.

WERKING

AANSLUITINGEN

Steek het meegeleverde netsnoer in de POWER IN-aansluiting van de machine. Als u meerdere machines in serie wilt schakelen, steekt u een ander netsnoer in de POWER OUT-aansluiting en het andere uiteinde in de POWER IN-connector van de volgende machine.

Steek een 5-pins DMX-kabel in de DMX IN-aansluiting en het andere uiteinde in de DMX OUT-connector van uw DMX-controller. Als u een andere machine wilt aansluiten, sluit u de DMX OUT-connector aan op de DMX IN-connector van de volgende machine.

Sluit een DMX512-controller via een DMX-signaalkabel aan op de DMX IN-connector.

DMX connectoren

DMX-terminators verminderen signaalfouten. Om problemen met de signaaloverdracht en interferentie te voorkomen, is het altijd raadzaam om een DMX-signaalterminator aan te sluiten tussen pin 2 en 3 van de laatste unit.

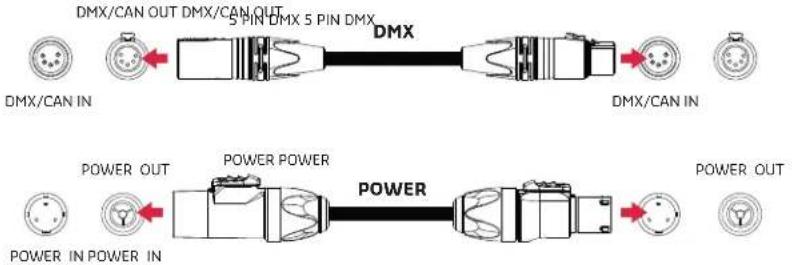

POWER LINK

U kunt tot 4 units van stroom voorzien via de POWER IN/POWER OUT-aansluitingen vanuit één

NL

enkel stopcontact. Sluit een voedingskabel aan van de POWER OUT-connector van het 1e apparaat naar de POWER IN-connector van het tweede apparaat, enz.

DMX/CAN OUT DMX/CAN OUT 5 PIN DMX 5 PIN DMX DMX DMX/CAN IN POWER OUT POWER POWER POWER POWER IN POWER IN DMX/CAN IN POWER OUT POWER IN POWER IN

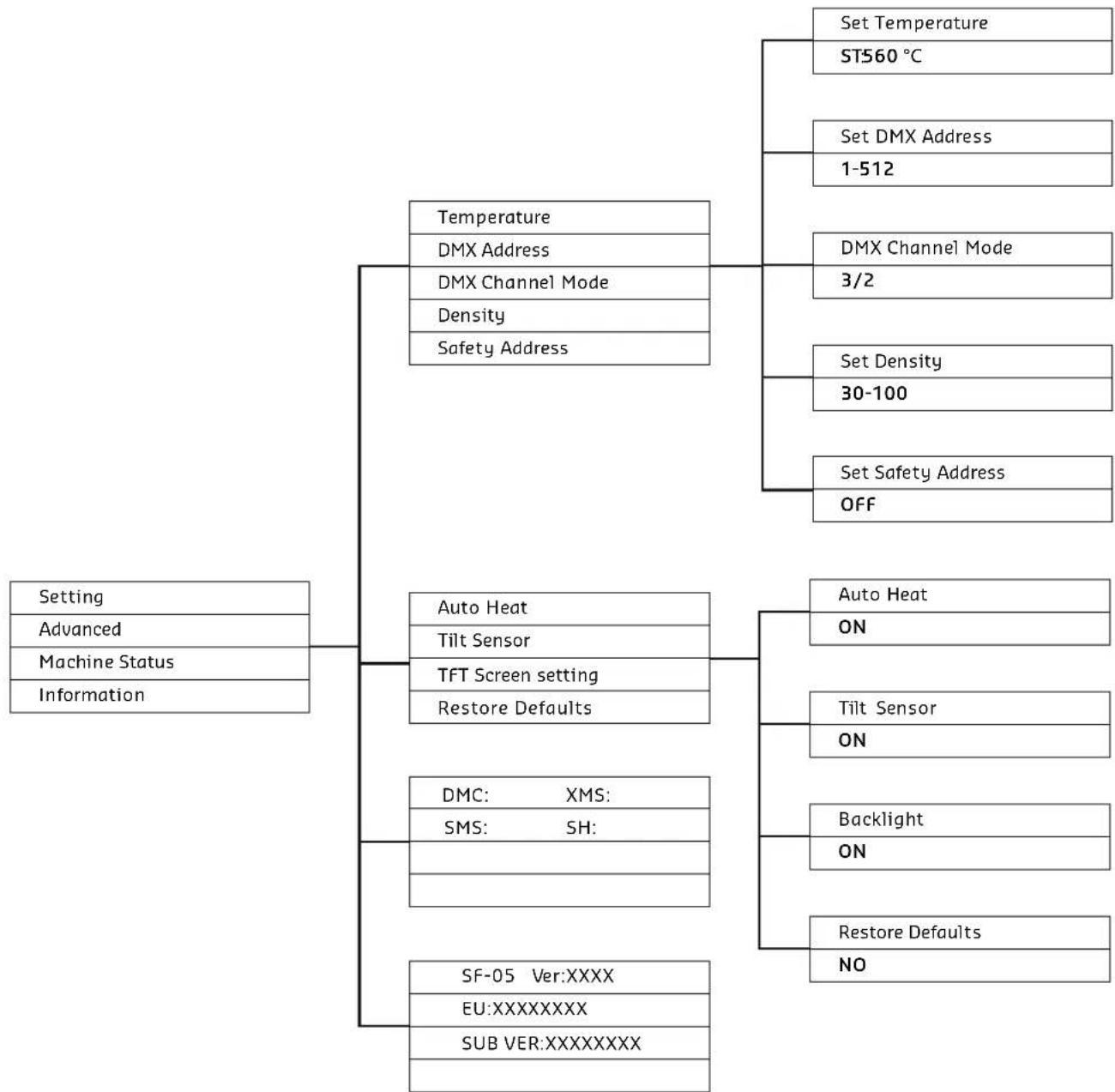

MENU INSTELLING

Druk op OK om naar het instellingenmenu te gaan. Het scherm keert automatisch terug naar de hoofdstatusinterface zonder enige wijziging.

Druk op ▲ of ▼ om de waarden te wijzigen. De waarden knipperen na wijziging. Druk op OK om de wijzigingen op te slaan.

Druk op ◀ om terug te keren naar de vorige pagina.

STATUSPICTOGRAMMEN

Als de pictogrammen groen zijn, werkt de machine normaal. Als ze geel zijn, is de werking abnormaal.

Ventilatormotor

As motor

Hopper motor

TS Temperatuursensor niet aangesloten

Temperatuur oververhitting

Kantelen

Gebrek aan tijd

PCB te heet

M||s Sub-printplaat aangesloten

3 2/3 kanaaluitgang

RDM FUNCTIE

Dankzij de RDM functie kan een console met RDM-functie het DMX-adres en de starttemperatuur van de vonkstraal definiëren.

DMX MODUS

Kanaal DMX addes Functie
CH1 0-10 Stop
	11-255 Fonteinhoogte 1-25
CH2 0-200 Voorverwarmen uit
	11-39 Noodstop
	56-200 Granulaat verwijderen
	240-255 Voorverwarmen aan
CH3 0-255 Dichtheidsaanpassing (0 is maximale dichtheid)
Safety channel	0-200 Bediening uit
	201-255 Bediening aan

FABRIEKINSTELLLINGEN

Instelling Bereik Defect
Temperatuur instellen 400-620	560
DMX-adres 1-512 1
DMX-kanaalmodus 3/2	3
Dichtheid	30-100	100
Veiligheidsadres	0-512 OFF (0)
Kantel sensor	ON/OFF	ON
Standaardinstellingen hers- tellen	YES/NO	NO
TFT-achtergrondverlichting	ON/OFF	ON
Automatische verwarming ON/OFF		ON

Schakel de stroom in.

Controleer de statuspictogrammen. Als de pictogrammen geel zijn, is de werking abnormaal. Vraag een professional om de machine te controleren en te repareren.

De vonktemperatuur van de machine is de standaard fabriekstemperatuur. De machine zal automatisch opwarmen wanneer het DMX-signaal wordt losgekoppeld. Automatische verwarmingsfunctie kan worden in- of uitgeschakeld.

Als de machine is aangesloten op een DMX-signaal, kan de verwarming alleen worden gestart door de DMX-controller.

KANAALMODUS INSTELLEN

Raadpleeg het hoofdstuk MENU om het gewenste aantal kanalen in te stellen.

DMX ADRES INSTELLEN

Stel het DMX-adres in volgens de geselecteerde kanaalmodus:

Als de machine is ingesteld op 2 kanalen, stel dan het DMX-adres in op 1, 3, 5, 7, enz.

Als de machine is ingesteld op 3 kanalen, stel dan het DMX-adres in op 1, 4, 7, 10, enz.

RFID TIJD KAART

Om misbruik, storingen en ongevallen veroorzaakt door ongekwalificeerde personen te voorkomen, kan de machine alleen worden gebruikt met een speciale RFID-tijdkaart.

Elke veeg van de kaart laadt de gebruikstijd voor 12 minuten op. U kunt de kaart slechts twee keer vegen voor maximaal 24 minuten gebruik. De kaart kan alleen opnieuw worden geveegd als de resterende tijd minder dan 20 minuten is.

WERKING

Zet je DMX-controller aan

Zet de verwarmingsfunctie aan

• De verwarmingsfunctie van het tweede DMX-kanaal heeft de waarde 240-255. Het duurt ongeveer 5 minuten om voor te verwarmen na het inschakelen.
• Wanneer de verwarming is ingeschakeld, wordt het HEAT-indicatielampje op de machine rood en knippert het READY-indicatielampje groen.
• Wanneer het verwarmen is voltooid, brandt de READY-indicator continu groen en gaat de machine naar de vonkstatus.

VONKENHOOGTE INSTELLEN

Stel de vonkhoogte af via kanaal 1. De DMX-waarde van de hoogteverstelling is 11-255.

De maximale hoogte van de binnen- en buitengranulaat is anders. De maximale hoogte van de binnengranulaat is 3,5 m, terwijl de buitengranulaat 5 meter is. De hoogte en richting worden ook beïnvloed door windomstandigheden.

De machine heeft een onafhankelijke instelling van de vonkdichtheid. Je kunt de dichtheid tijdens het vonken regelen, wat meer speciale effecten mogelijk maakt tijdens de show.

Het derde kanaal is gewijd aan de dichtheidsaanpassing. De dichtheid kan worden aangepast tussen 30 en 100%. De standaard vonkdichtheid is 100%. De DMX-waarden zijn 0-255. 0 betekent 100% dichtheid. Hoe hoger de DMX-waarde, hoe lager de dichtheid.

AFSTANDSBEDIENING

Schakel de stroom in maar sluit geen DMX-signaal aan.

Houd op het eerste scherm ▲ op het bedieningspaneel van de machine 2 seconden ingedrukt totdat op het display "Control Pair Remoter 315M" verschijnt.

Druk op "B" op de afstandsbediening totdat het display "Code Success" toont.

ON OFF/CODE A B C D HEIGHT CLEAR MATERIAL DIGITAL REMOTE CONTROL

Eén afstandsbediening kan tot 4 machines bedienen.

Houd er rekening mee dat het DMX-signaal moet worden losgekoppeld tijdens het koppelen en het gebruik van de afstandsbediening, anders werkt de afstandsbediening niet.

Het vonken stopt automatisch na 30 seconden en het verwijderen van granulaat stopt na 5 seconden.

Met de afstandsbediening kunt u kiezen uit 4 hoogteniveaus.

BATTERIJ IN DE AFSTANDSBEDIENING PLAATSEN

• Plaats de afstandsbediening met de voorkant naar beneden op een vlak oppervlak.
• Duw het compartimentdeksel in de richting van de pijl en schuif het batterijvak open.
• Verwijder de oude batterij en plaats de nieuwe (23A 12V) met de juiste poling.
• Schuif het batterijvak voorzichtig dicht. Het vergrendelt automatisch.

ADVIES VOOR BATTERIJEN IN DE AFSTANDSBEDIENING

Dit symbool geeft aan dat gebruikte batterijen en accu's niet bij het huisvuil mogen worden weggegooid, maar moeten worden gedeponeerd in gescheiden inzamelpunten voor recycling.

WAARSCHUWINGEN VOOR HET GEBRUIK VAN BATTERIJEN

Er is explosiegevaar als de batterij verkeerd is geplaatst. Alleen vervangen door hetzelfde of een vergelijkbaar type. Tegen hitte beschermen. Bij langere niet-gebruik batterijen uit het vak verwijderen.

Slik de batterij niet in. Gevaar voor chemische brandwonden. Als u twijfelt of de batterijen zijn ingeslikt of in een ander deel van het lichaam zijn ingebracht, neem dan onmiddellijk contact op met een arts

Houd nieuwe en oude batterijen buiten het bereik van kinderen.

Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het buiten het bereik van kinderen.

GRANULAAT VERWIJDEREN

De machine biedt een reinigingsfunctie van verwarmd maar niet verbrand granulaat om resten in de verwarmingskamer en blokkering van de machine te voorkomen.

Gebruik de reinigingsfunctie van kanaal 2, DMX-waarden 56-200.

Granulaat verwijderen na elke show.

RENIGING

• Reinig de machine na het leegproces om de levensduur te verlengen.
  • Schakel de stroom uit
• Haal de stekker uit het stopcontact en ontkoppel de DMX-kabels.
• Verwijder stof en vuil van de machine met een vochtige doek.

ONDERHOUD

Reinig na een periode van gebruik het mondstuk om eventuele granulaatresten te verwijderen.

AFHANDELING VAN STORINGEN

Error Code Omschrijving Oplossing
System Error E0 storage fail	Systeemfout: ops-lag mislukt	Vervang moederbord
Motor protect E1 M1	Ventilatormotorbeveiliging / losgekoppeld	1. Start de machine opnieuw om waarschuwingen te wissen, stop met werken gedurende 15 minuten tot-dat de temperatuur weer normaal is.2. Controleer de draadverbinding van de motor3. Vervang motor4. Vervang moederbord
Motor protect E2 M2	Asmotorbeveiliging / losgekop-peld	1. Asmotor verstopping (voer de granulaatleegproces handmatig uit)2. Controleer de aansluting van de motor3. Vervang motor4. Vervang moederbord
Motor protect E3 M3	Motorbeveiliging trechter / losge-koppeld	1. Verstopping van de trechtermotor (voer de granulaat-leegproces handmatig uit)2. Controleer de draadverbinding van de motor3. Vervang motor4. Vervang moederbord
Temp Sensor E2 Unconnected	Temperatuursensor losgekoppeld	1. Controleer aansluiting van de temperatuursensor2. Temperatuursensor vervangen3. Vervang moederbord
PCB too hot E3	Moederbord te warm	Stop met het bedienen van de machine totdat de temperatuur van het moederbord weer normaal is geworden
Time remain E4	Onvoldoende tijd Scan nieuwe RFID-kaart a.u.b.
Temp Over heat E5	Verwarmingsbe-veiliging door te hoge temperatuur	Stop met het bedienen van de machine totdat de temperatuur weer normaal is. Waarschuwing wordt automa-tisch gewist
Heat Fail E6	Verwarmings-proces mislukt	1. Aansluiting van verwarmingsbord inspecteren2. Verwarmingsspiraal vervangen3. Verwarmingsbord vervangen
Tip over E7	Tip over alert De machine	activeert de kantelbeveiliging als de hoek groter is dan 45 graden. De waarschuwing verdwijnt automatisch zodra de machine weer in de normale positie staat.
Sub PCB uncon- nected E8	Sub-PCB losge-koppeld	1. Controleer aansluiting van sub-PCB2. Sub-PCB vervangen3. Vervang moederbord
Illegal Card Machine Locked	Machine vergren-deld omdat de RFID-kaart ille-gaal is of een kopie	Het gebruik van een illegale of gekopieerde RFID-kaart zal de machine vergrendelen. In dat geval stopt de verkoper met het verstrekken van garantie en after-sales service. Neem contact op met uw verkoper om de machine te ontgrendelen.

SPECIFICATIES

Voeding....200-240V\~50/60Hz

Opgenomen vermogen 600W

Opwarmtijd 5 minuten

Poederverbruik 20-25g/min.

Uitstoothoogte ....instelbaar van 1.5 - 5m in 10 stappen

Dichtheid 30-100%

Max. continu uitstoot ....30 seconden

Granulaattankvulling.... 150g

Gewicht....8kg

Afmetingen 215 x 250 x 330mm

BELANGRIJK: De elektrische producten mogen niet bij het huisvuil gegooid worden. Gelieve deze te laten recycleren daar waar er centra's hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren
