GEBRUIKSAANWIJZING MUSHROOM-2.0 AFX

NL - Handleiding - p. 14

DMX Channel Charts - p. 18

USER MANUAL

Onmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in geode toestand is. Breng direct uw dealer op de hoogte en bewaar het verpak- kingsmateriaal indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk het toestel in zijn originele verpakking te versturen.

VERPAKKINGSINHOUD

- 1 st. Mushroom

- 1 st. handleiding

• 1 st. voedingskabel

VERKLARING VAN DE TEKENS

De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie).

Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat.

Het apparaat voldoet aan de CE-normen

Alleen voor gebruik binnenshuis

Minimale afstand tussen het apparaat en andere objecten

LET OP NIET DE BEHUIZING OPENEN GEVAAR VOOR ELECTRISCHE SCHOKKEN

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, gebruik en onderhoud van dit toestel.

VEILIGHEIDSINSTRUCTIES

• Bewaar deze handleiding.
• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is.
• Alleen voor gebruik binnenshuis!
• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een bevoegde persoon moet de elektrische aansluiting uitvoeren.
• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken.
• Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik alleen een zekering met dezelfde specificaties.
• Gebruik het toestel niet in ruimtes met een temperatuur van meer dan 45°C.
• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te repareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde specificaties.
• Sluit het toestel niet op een dimmer pack aan.
• Nooit het netsnoer beschadigen of platdrukken.
• Nooit aan de kabel trekken.
• Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan (voo-

ral bedoeld voor epileptica)

• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer.
• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitsluitend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.
• Als de lenzen zichtbaar beschadigd zijn door krassen of scheuren, stop dan onmiddellijk met het gebruik van het apparaat en vervang de beschadigde lenzen.

ONTKOPPELING VAN HET NET

a) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn
b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn.

VERVANGING VAN DE ZEKERING

• Trek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een zekering met dezelfde specificaties.
• Verwiider de zekeringshouder d.m.v. een platte schroevendraagier uit de behuizing.
• Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specificaties in (BGDP 05x20mm 250V\~2A)
• Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan

INSTALLATIE

De unit kan in iedere positie geïnstalleerd worden mits voor voldoende koeling gezorgd is.

Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d'installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhoud en reinigingsdoeleinden. Gebruik altijd veiligheidskabels.

Bescherm het toestel tegen regen, vochtigheid en extreme temperatuurveranderingen. Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstalleerd is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen.

Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan.

Steek een M8-schroef door het gat van ∅12,5 mm op de klem om de houder te bevestigen.

DMX VERBINDING

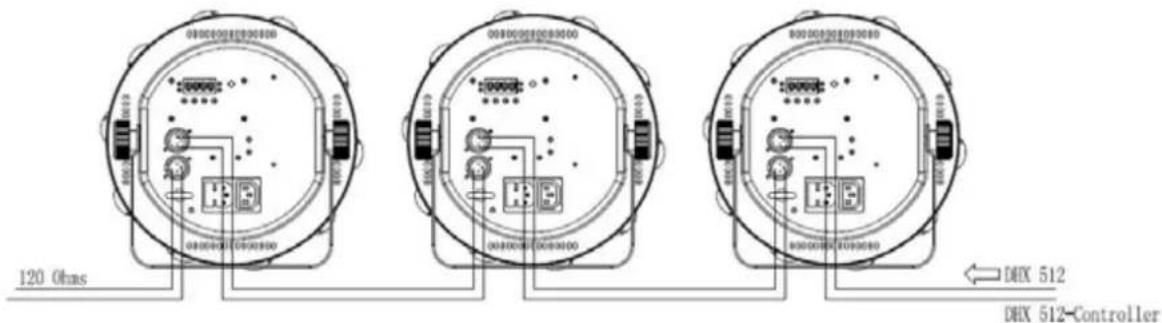

Sluit een XLR-kabel aan op de 3-polige XLR-uitgang van je controller en de andere kant op de 3-polige XLR-ingang van het toestel. Je kunt meerdere toestellen aan elkaar koppelen door middel van een seriële koppeling

Gebruik een twee-aderige afgeschermde kabel met XLR-ingangs- en uitgangsaansluitingen. Zie het onderstaande schema

DMX output

DMX Input

Elk toestel moet een specifiek startadres hebben. Tijdens signaaloverdracht ontvangt het toestel via dit startadres kanaalbesturingssignalen van de DMX-controller.

Volgens verschillende vereisten of voor gebruiksgemak, kan de gebruiker verschillende toestellen op hetzelfde adres instellen, of hij kan een ander adres voor elke eenheid instellen.

Als meer dan één toestel hetzelfde adres heeft, ontvangen ze allemaal hetzelfde DMX-kanaalsignaal van de DMX-controller. Alle aangesloten toestellen worden gezamenlijk bestuurd, de DMX-controller kan een apparaat niet afzonderlijk bedienen.

Als elk toestel een ander adres heeft, zullen deze gescheiden zijn en afzonderlijke DMX512-besturingssignalen accepteren via de afzonderlijke DMX-adressen, zodat elke eenheid afzonderlijk wordt beheerd. Deze methode moet gebaseerd zijn op de hoeveelheid kanaal van het apparaat om een startadres te bepalen.

Dit apparaat heeft 6 kanalen, dus het startadres van het eerste apparaat wordt ingesteld op 1, het tweede is 7 (1 + 6), het derde is 13 (1 + 12) enzovoort.

Display Display Functie
Addr Enter		▲ / ▼	001-512 Stel het DMX-adres in
Chnd	Enter	▲ / ▼	3CH	3 DMX-kanalen
			6CH	6 DMX-kanalen
Shnd	Enter	▲ / ▼	Sh1-Sh15	Ingebouwde shows van 1-15
SLnd	Enter	▲ / ▼	Mast	Hoofdeenheid
			SL 1	Slave-eenheid
Lost(no DMX signal)	Enter	▲ / ▼	soun	Voer de geluidsmodus uit als er geen DMX-signaal is
			Auto	Voer de Auto-modus uit als er geen DMX-signaal is
			blac	Blackout als er geen DMX-signaal is
SP_A Enter		▲ / ▼	A.001-A.100	Auto show, snelheid laag tot snel
SP_N	Enter	▲ / ▼	N.000-N.099	Motorsnelheid, laag tot snel

Sens Enter		▲ / ▼	S000-S099 Aanpassing geluidsgevoeligheid
Manu Enter		▲ / ▼	Co_1--Co_9 Handmatige test voor kleurenmacro
Led Enter			on Achtergrondverlichting aan
			off Achtergrondverlichting uit
disp Enter on Reverse display aan
			off Reverse display uit
Fhrs Enter Totale werkduur
Ver Enter Huidige softwareversie
defa Enter Fabrieksinstelling

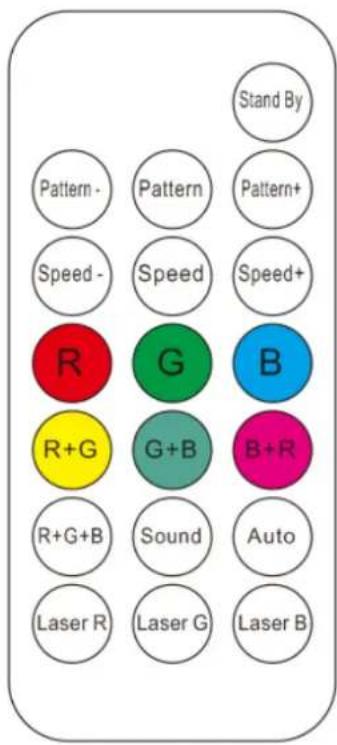

AFSTANDSBEDIENING

Toets Functie
Stand By Stand-by	UIT / AAN
Pattern-	verlaag geluid / auto show
Pattern	geluid / automatisch programma 7
Pattern+	verhoog geluid / autoshow
Speed-	verlaag de LED automatische snelheid
Speed	LED automatische snelheid: 50
Speed+	verhoog de automatische led-snelheid
R	voer een rode led auto show uit
G	voer groen led automatisch uit
B	voer blauwe led auto show uit
R+G	voer Rood + groen automatisch weergeven uit
G+B	voer groen + blauw automatisch uit
B+R	voer blauwe + rode autoshow uit
R+G+B	voer rood + groen + blauw automatisch tonen uit
Sound geluidsmodus
Auto	automatische modus
Laser R	geen functie
Laser G geen functie
Laser B	geen functie

Dit symbool geeft aan dat gebruikte batterijen en accu's niet bij het huisvuil mogen worden weggegooid, maar moeten worden gedepo- rd in gescheiden inzamelpunten voor recycling.

LET OP

Batterijen mogen niet worden blootgesteld aan extreme hitte, zoals zonlicht, vuur en dergelijke.

Wanneer de interne batterijen niet worden gebruikt, verwijder ze dan om schade te voorkomen die wordt veroorzaakt door batterijlekkage of corrosie. Er is explosiegevaar als de batterij verkeerd is geplaatst. Alleen vervangen door hetzelfde of een vergelijkbaar type.

Houd nieuwe en oude batterijen buiten het bereik van kinderen.

Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het buiten het bereik van kinderen.

WAARSCHUWING

De meegeleverde afstandsbediening bevat een knopcel. In geval van inslikken kan het binnen slechts 2 uren ernstige interne brandwonden veroorzaken die tot de dood kunnen leiden.

Als u twijfelt of de batterijen zijn ingeslikt of in een ander deel van het lichaam zijn ingebracht, neem dan onmiddellijk contact op met een arts.

Uitleg van DMX-kanaaltafels vindt u aan het einde van de handleiding - pagina 18

SPECIFICATIES

Voeding	100-240V~ 50/60Hz
Opgenomen vermogen	46W
Zekering	BGDP 5 × 20 mm 250V~ 2A
Lichtbron	27 x 1.5W RGB 3in1 LED
Max. omgevingstemperatuur	45°C
DMX in & uitgang	3-pin XLR
Lens afstraalhoek	25°
Afmetingen	250 x 250 x 220mm
Gewicht	2,05kg

BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recyclieren daar waar er centra's hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren

3-CHANNEL DMX CHART

Channel Function Value Details
CH1 Motor rotation		0 No rotation
		1-255 Motor rotation from slow to fast
CH2 LED auto program		000-015 No Function
		016-031 LED auto program 1
		032-047 LED auto program 2
		048-063 LED auto program 3
		064-079 LED auto program 4
		080-095 LED auto program 5
		096-111 LED auto program 6
		112-127 LED auto program 7
		128-143 LED auto program 8
		145-159 LED auto program 9
		160-175 LED auto program 10
		176-191 LED auto program 11
		192-207 LED auto program 12
		208-223 LED auto program 13
		224-139 LED auto program 14
		240-255 LED auto program 15
CH3 LED speed/sound activated mode		000-250 LED speed Slow-Fast
		251-255 Sound activated mode

6-CHANNEL DMX CHART

Channel Function Value Details
CH1 Motor rotation		0 No rotation
		1-255 Motor rotation from slow to fast
CH2 LED color macro		000-012 No Function
		013-039 Red
		040-066 Green
		067-093 Blue
		094-120 R&G
		121-147 R&B
		148-174 G&B
		175-201 R&G&B
		202-228 R/G/B
		229-255 RG/RB/GB
CH3 LED static pattern		000-075	●●●●●●●●●
		076-135	●●●●●●○○○
		136-195	●●●○○○●●●
		196-255	○○○●●●○○○
CH4 LED strobe		000-015 no strobe
		016-255 led strobe slow to fast
CH5 LED Auto program 000-015 No Function
		016-031 LED auto program 1
		032-047 LED auto program 2
		048-063 LED auto program 3
		064-079 LED auto program 4
		080-095 LED auto program 5
		096-111 LED auto program 6
		112-127 LED auto program 7
		128-143 LED auto program 8
		145-159 LED auto program 9
		160-175 LED auto program 10
		176-191 LED auto program 11
		192-207 LED auto program 12
		208-223 LED auto program 13
		224-139 LED auto program 14
		240-255 LED auto program 15
CH6 LED speed/sound activated mode		000-250 LED speed Slow-Fast
		251-255 Sound activated mode

AFX LIGHT

CE

Assembled in PRC
