Type de produit	Projecteur lumineux LED
Marque	AFX
Modèle	CLUB2810IP
Indice de protection	IP65
Source lumineuse	28 LED RGBW de 10 W
Angle de zoom	12° à 60° (zoom linéaire électronique)
Température de couleur	2800-8000 K (réglage linéaire CTB & CTO)
Canaux DMX	13 ou 29 canaux (sélectionnable)
Modes de fonctionnement	Automatique, DMX, maître-esclave, commande par la musique, télécommande IR
Effets	Stroboscope, impulsion strobo
Alimentation électrique	90-240 V~ 50/60 Hz
Consommation	285 W
Dimensions (L x l x H)	318 x 196 x 263 mm
Poids	7,2 kg
Classe de protection	Classe I (mise à la terre obligatoire)
Distance minimale d'éclairage	0,5 m
Température ambiante max.	40 °C
Température maximale du boîtier	85 °C
Durée maximale de fonctionnement continu	8 heures
Connecteurs	Entrées/sorties Powercon, XLR 3 broches (DMX)
Télécommande	Infrarouge, portée max. 6 m
Fusible	Remplacement par fusible identique (porté par porte-fusible)
Nettoyage	Produit à vitre et chiffon doux ; aspirer l'intérieur une fois par an
Réparabilité	Réparation par un professionnel agréé ; pièces détachées identiques

FOIRE AUX QUESTIONS - CLUB2810IP AFX

Comment régler l'adresse DMX du projecteur ?

Utilisez le panneau de contrôle : appuyez sur Menu, sélectionnez ADDR, puis utilisez les touches Up/Down pour choisir l'adresse (de 001 à 512) et validez avec Enter.

Comment utiliser la télécommande infrarouge ?

Assurez-vous que le projecteur est en mode ADDR (menu). Pointez la télécommande vers le capteur situé au milieu de la façade, sans obstacle, à une distance maximale de 6 m. Remplacez la pile (CR2025) si nécessaire.

Comment remplacer le fusible ?

Débranchez l'appareil. Sortez le porte-fusible avec un tournevis, remplacez le fusible grillé par un fusible identique (mêmes caractéristiques), puis remettez le porte-fusible et rebranchez. Si le fusible saute à nouveau, contactez un professionnel.

Comment nettoyer le projecteur ?

Débranchez l'appareil. Utilisez un produit nettoyant pour vitre et un chiffon doux. N'utilisez pas d'alcool ou de solvants. Aspirez l'intérieur une fois par an pour enlever la poussière.

Comment connecter plusieurs projecteurs en maître-esclave ?

Branchez la sortie DMX du maître (mode MAST) à l'entrée DMX de l'esclave (mode SLAV) à l'aide de câbles XLR à 3 broches. Mettez une terminaison (résistance 120 Ω entre broches 2 et 3) sur la sortie du dernier esclave.

Que faire si le projecteur ne s'allume pas ?

Vérifiez l'alimentation secteur (90-240 V~), le cordon Powercon, et le fusible. Si le fusible est grillé, remplacez-le. Si le problème persiste, contactez un service technique agréé.

Comment réinitialiser l'appareil ?

Dans le menu, accédez à REST et réglez sur ON. Cela remet à zéro tous les paramètres.

Quel type de pile pour la télécommande et comment la changer ?

La télécommande utilise une pile CR2025. Ouvrez le compartiment en poussant le couvercle, retirez l'ancienne pile, insérez la nouvelle avec le signe + vers le haut, puis refermez.

Quelle est l'indice de protection IP du projecteur ?

Le projecteur est IP65, ce qui signifie qu'il est protégé contre la poussière et les jets d'eau. Convient pour une utilisation en extérieur.

Comment installer et fixer le projecteur ?

Fixez l'étrier à la structure avec des vis adaptées. Assurez-vous que la structure porte au moins 10 fois le poids du projecteur (7,2 kg). Laissez un espace de 50 cm autour pour la ventilation. L'appareil peut être installé dans n'importe quelle position.

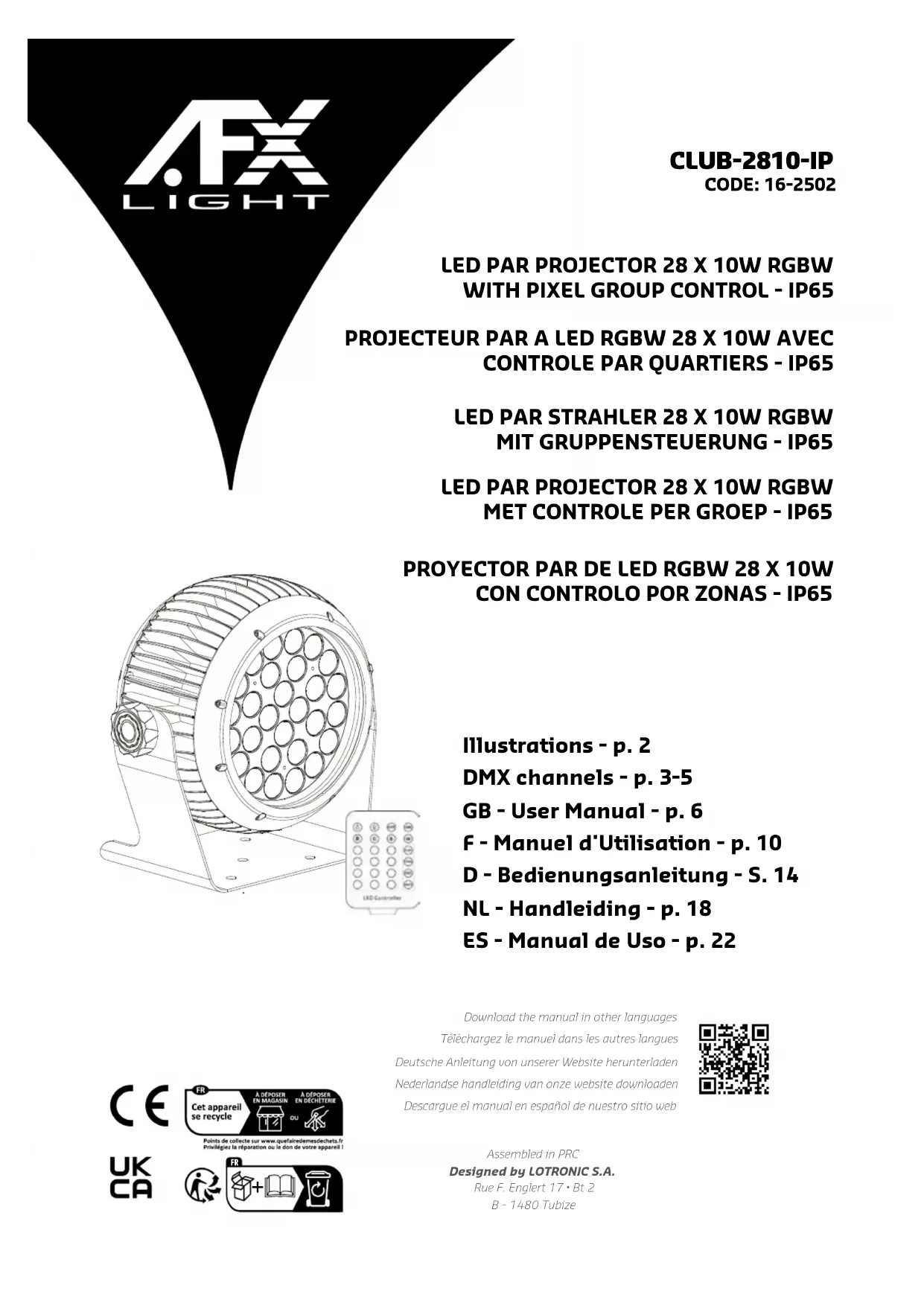

MODE D'EMPLOI CLUB2810IP AFX

F - Manuel d'utilisation - p. 10

Téléchargez le manuel dans les autres langues

IP65 28 LED 10W RGBW 13/29 canaux DMX - Zoom linéaire électronique 12-60° CTB & CTO, réglage linéaire de la température de couleur de 2800-8000°K - Effet strobo & impulsion strobo - Fonctionnement automatique, DMX, maître-esclave, commande par la musique ou la télécommande fournie - Entrées / Sorties Powercon - Livré avec télécommande IR

Explication des symboles

L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p. ex.).

Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l'utilisation de l'appareil.

L'appareil est conforme à la norme CE

Distance minimale entre l'appareil et d'autres objets

Classe de protection I : Mise à la terre obligatoire

Ne pas regarder directement dans le rayon lumineux

Consignes de sécurité

• Lisez attentivement ce manuel qui contient des informations importantes sur l'installation, l'utilisation et l'entretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l'appareil change un jour de propriété, assurez-vous que le nouvel utilisateur est en possession du manuel. Assurez-vous que la tension secteur convient à cet appareil et qu'elle ne dépasse pas la tension d'alimentation indiquée sur la plaque signalétique de l'appareil.
• Cet appareil fait partie de la classe I et doit être impérativement branché sur une prise secteur avec terre. Assurez-vous qu'aucun objet inflammable ne se trouve à proximité de l'appareil pendant son fonctionnement.
• Installé l'appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées. La distance minimale entre le luminaire et l'objet éclairé doit s'élever à 0.5m...
• Ne pas faire fonctionner cet appareil pendant plus de 8 heures en continu. Laissez-le refroidir avant de l'utiliser à nouveau afin de prolonger sa durée de vie.
• Débranche l'appareil du secteur avant toute manipulation ou entretien.
• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l'appareil à des températures supérieures.
• Le boîtier peut atteindre 85°C. Ne pas toucher le boîtier à mains nues pendant le fonctionnement. Coupez l'alimentation et attendez 20 minutes que l'appareil refroidisse avant d'effectuer une intervention.
• NE PAS OUVRIR le boîtier dans les 5 minutes suivant l'arrêt.
• En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dûs.

dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d'origine.

Assurez-vous que le cordon d'alimentation n'est jamais écrasé ni endommagé. - Ne jamais débrancher l'appareil en tirant sur le cordon. - Ne pas exposer vos yeux à la source lumineuse. - Le luminaire ne doit servir qu'à des fins décoratives et ne convient pas comme éclairage domestique normal. - Si le cordon secteur de l'appareil est endommagé, il ne doit être remplacé que par le fabricant ou son agent ou bien un technicien qualifié afin d'éviter tout risque d'électrocution. - Remplacez immédiatement les lentilles, le boîtier ou le filtre UV s'ils représentent des dommages. - La source lumineuse n'est pas remplacable. Si elle est défectueuse, l'appareil doit être mis au rebut.

ATTENTION: L'appareil ne possède pas d'interrupteur MARCHE/ARRET. Veillez à le débrancher du secteur après chaque utilisation afin de mettre les circuits internes hors tension et avant d'effectuer des travaux d'entretien ou de maintenance. Il est donc primordial que le dispositif de coupure secteur utilisé reste convenablement accessible à tout moment.

Sortez le porte-fusible de son logement à l'aide d'un tournevis. Sortez le fusible grillé et remplacez-le par un autre en tous points identiques. Remettez le porte-fusible dans son logement et rebranchez l'appareil sur le secteur.

Attention: Si le fusible continue à sauter après avoir été remplacé, ARRÊTEZ l'appareil. Contactez votre revendeur. Vous risquez d'endommager l'appareil si vous continuez à l'utiliser.

1. Connexion de l'alimentation secteur

Utilisez le cordon fourni pour brancher l'appareil sur le secteur. Assurez-vous que la tension et la fréquence du secteur correspondent à la tension et la fréquence d'alimentation de l'appareil, à savoir: 90-240V~50/60Hz. Chaque appareil doit pouvoir être mis sous et hors tension individuellement.

2. Connexion du câble signal

La connexion entre la sortie du Maître et l'entrée de l'Esclave se fait au moyen du cordon XLR à 3 broches fourni. La sortie DMX de la console de commande doit être branchée sur l'entrée DMX du premier Maître. Branchez la sortie DMX du Maître sur l'entrée DMX de l'Esclave et ainsi de suite jusqu'au dernier Esclave. Branchez une terminaison sur la sortie du dernier appareil afin d'éviter des parasites. Cette résistance de fin de ligne consiste en une fiche XLR qui comporte une résistance de 120 entre les broches 2 et 3.

Note: Utilise du câble à double blindage. Le diamètre du conducteur de chaque câble doit être d'au moins 0,5mm.

Alimentation en cascade

Branchez un cordon POWERCON sur la fiche POWER OUT du 1er appareil et sur la fiche POWER IN du second appareil, et ainsi de suite.

Fixez l'appareil au moyen des trous de vis sur l'étrier. Assurez-vous que l'appareil est solidement fixé pour éviter des vibrations et des mouvements pendant le fonctionnement. Veillez toujours à ce que la structure qui accueille l'appareil est suffisamment solide et capable de porter au moins 10 fois le poids propre de l'appareil. L'appareil doit être fixé par des professionnelles à un endroit où il est hors de portée des personnes et en dehors d'un chemin de passage. - Vous pouvez installer cet appareil dans n'importe quelle position pourvu qu'il y ait une ventilation suffisante. Lors du besoin d'un emplacement, tenez compte de la capacité d'accès à l'appareil pour des travaux de maintenance et de nettoyage.

Panneau de control (FIG. 2)

Utilisez le bouton Menu pour sélectionner une fonction.

Appuyez sur le bouton Enter pour entrer dans le menu de la fonction sélectionnée

Utilisez les boutons Up et Down pour paramétrer la fonction puis appuyez sur Enter pour valider vos besoin.

MENU DESCRIPTION
MODE	ADDR	VALU A00	1~A XXX (AXXX) Réglage de l'adresse DMX
		SLAV Mode autonome
	AUTO	Programme 1-8	ALON /(AU-A)	SP_1~SP_5(Speed)	Programme interne (auto) avec réglage de vitesse
			MAST /AU-M)		Automatique (Master) avec réglage de vitesse
	SOUN	Programme 1-7	ALONE Mode musical (auto)
			MASTER Mode musical (Master)
SET	MIC M-00-99% Réglage sensibilité micro
	RELOAD ON/OFF Remonter les données
	VERSION V-2.0 Version logiciel
	CAL	Code (password: 088) Entrer le mot de passer
		CH03-CH06 Calibrage
DMX	CH13				13 canaux
	CH29				29 canaux
REST	ON/OFF				Remise à zéro totale
MANU	RXXX	C000-255			Dimmer rouge
	GXXX	C000-255			Dimmer vert
	BXXX	C000-255			Dimmer bleu
	WXXX C000-255		Dimmer blanc
	FOCU	C000-255			Fonction ZOOM
TEMP	TXXX				Température actuelle

Utilisation de la télécommande

Utilisez la télécommande à une distance maximale de 6m et un rayon de par rapport à l'appareil. Pointez la télécommande en direction du capteur. Il ne doit pas y avoir d'obstacle entre la télécommande et le capteur. La télécommande risque de ne pas fonctionner lorsque le capteur est soumis à une forte lumière. Si la télécommande ne fonctionne pas, vérifie les piles

Installation de la PILE

• Placez la télécommande face vers le bas sur une surface plane.
• Poussez le couvercle du compartiment dans le sens de la flèche.
• Faites glisser le compartiment de la batterie pour l'ouvrir.
• Retirez l'ancienne pile et installez la nouvelle (CR2025) avec le symbole plus (+) vers le haut.
• Faites glisser doucement le compartiment à piles pour le fermer. Il se verrouille automatiquement.

Recommandations pour les batteries

Ces piles doivent être collectées dans des points de collecte séparés pour être recyclées. Tenir les piles à l'abri d'une chaleur excessive telle que le soleil, le feu ou similaires.

Lorsque les piles ne sont pas utilisées, retirez-les pour éviter les dommages causés par des fuites ou la corrosion de la pile.

ATTENTION: Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent.

AVERTISSEMENT: Ne pas ingérer la pile. Danger de brûlure chimique. En cas de doute concernant le fait que les piles ont été avalées ou introduites dans une partie quelconque du corps, consulter immédiatement un médecin.

Conserver les piles neuves et usées hors de portée des enfants. Si le compartiment à pile ne se ferme pas correctement, cesser d'utiliser le produit et tenir hors de portée des enfants.

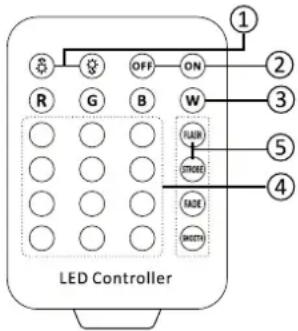

Attention : vous DEVEZ régler l'appareil sur mode -> ADDR, SINON la télécommande NE fonctionnera PAS

1. Réglage de LUMINOSITE & VITESSE: Appuyez sur ⑧ ou ⑨ pour régler la luminosité et la vitesse en mode automatique
2. M/A des LEDs.
3. CHOIX DE LA COULEUR DE BASE: Rouge, vert, bleu ou blanc (R + G + B)
4. COULEURS: Pour allumer toutes les LED dans la même couleur, appuyez sur la touche de couleur correspondante.
5. SELECTION D'UN PROGRAMME INTERNE:

Flash: Changement de couleur

Strobe: Stroboscope couleur

Transition des couleurs

Smooth: Changement de couleurs et stroboscope

Attention : La télécommande est infrarouge. Pointez-la bien vers la face du projecteur LED, car le capteur est situé au milieu de la façade.

Entretien

Débranchez l'appareil du secteur avant d'effectuer le nettoyage ou la maintenance. Utilisez un produit de nettoyage à vitre de bonne qualité et un chiffon doux pour nettoyer l'appareil. Ne pas utiliser d'alcool ou de solvants chimiques pour nettoyer l'appareil. Nettoyez l'intérieur de l'appareil une fois par an au moyen d'un aspirateur.

Si la lampe ne fonctionne pas, vérifiez si le fusible a sauté. Si c'est le cas, remplacez le fusible par un neuf qui présente exactement les mêmes caractéristiques techniques que le fusible d'origine. Remettez la lampe sous tension. Notez que toute réparation doit être effectuée par un professionnel.

Alimentation 90-240V~50/60Hz

Consommation 285W

Source lumineuse 28 LED RGBW de 10W

Dimensions 318 x 196 x 263mm

Poids 7.2kg

NOTE IMPORANTE : Les produits electriques ne doivent pas etre mis au rebut avec les ordures menagères. Veuillez les faire recycler la ou il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

Note: Utilisez du cable à double blindage. Le diamètre du conducteur de chaque cable doit être d'au moins 0,5mm.
