BEDIENUNGSANLEITUNG CLUB2810IP AFX

MIT GRUPPENSTEUERUNG - IP65

LED PAR PROJECTOR 28 X 10W RGBW

MET CONTROL PER GROEP - IP65

PROYECTOR PAR DE LED RGBW 28 X 10W

CON CONTROLLO POR ZONAS - IP65

Illustrations - p. 2

DMX channels - p. 3-5

GB - User Manual - p. 6

D-Bedienungsanleitung-S.14

Deutsche Anleitung von unserer Website herunterlagen

BEDIENUNGSPANLEITUNG

FEATURES

IP65
- 28x10W RGBW LED
13/29 DMX Kanäle
- Glatter elektronischer, linearer Zoom 12-60°
CTB & CTO, lineare Farbtemperatureinstellung von 2800-8000K
- Strobe & Pulse Strobe Effekt
- Auto, DMX, Master-Slave, Musik oder ferngesteuerter Betrieb
Powercon Ein-/Ausgange
- IR Fernbedienung

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des Gerats hin.

Das Gerät entspricht der CE Norm

Mindestabstand zwischen dem Gerät und andere Gegenständen

Schutzklasse I: Nur an eine geerdete Netzsteckdose mit Schutzkontakt anschließen

Niemals direkt in den Lichtstrahl blichen

VORSICHT NICTDASGEHAAUSE OFFNEN STROMSCHLAGGEFAHR

Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen.

SICHERHEITSHINWEISE

• These Anleitung sorgfältig vor der ersten Inbetriebnahme lessen. Sie enthalt wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.
• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts angegebenen Spannung übereinstimmen und darauf auf keinen Fall höher sein.
• Das Gerät gehört zur Schutzklasse 1 und damit nur eine Steckdose mit Schutzkontakt angeschlossen werden.
• Keine brennbaren Materialien während des Betriebs in der Höhe des Geräts halten.
• Das Gerät muss an einem gut belufteten Ort und in mindestens 50cm Entfernung zur nachsten Flüche angebracht werden.
• Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.
• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.
• Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf/TRagen, sondern auch am Sockel.
  Die Raumtemperaturarf 40^ nicht uberschreiben. Das Gerat niemals bei hoheren Temperatuoren betreiben.
• Das Gehäuse kann eine Temperatur von 85^ erreichen. NIEMALS das Gerät während des Betriebs mit bloßen händen berühren. Gerät abschalten und 20 Minuten warten, dass sich das Gerät abgekühlt hat, bevor Wartungsarbeiten vorgenommen werden können.
• NICHT das Gehäuse innerhalb von 5 Minuten nach Abschalten öffnen.
• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile

müssen mit den Originalteilen identisch sein.

Das Gerat nicht an ein Dimmerpack anschließen.
Das Netzkabel niemals quetschen oder beschädigen.
- Beim Abziehen des Netzsteckers nur am Steckerziehen, niemals am Kabel.
- Niemals direkt in die Lichtquelle blichen. Das kann bei empfindlichen Personen zu epileptischen Anfallen führen.
- Das Gerät ist nur für dekorative Zwecke und nicht als normale Haushaltsbeleuchting geeignet.
- Wenn das Stromkabel beschädigt ist, muss essofar durch ein Neues ersetzt werden.
- Beschädigte Linse, Gehäuse oder UV-Filter sofort ersetzen.
Die Leuchtmittel sind nicht reparierbar. Wenn sie defekt sind, muss das ganze Gerät entsorgt werden.

NETZTRENNUngsvORRICHTUNGEN

ACHTUNG: Das Gerät hat keinen EIN/AUS-Schalter. Trennen Sie es nach jedem Gebrauch vom Netz, um die internen Schaltkreise spannungsfrei zu schalten und bevor Sie Service- oder Wartungsarbeiten durchführten. Daher ist es unbedingt erforderlich, dass die verwendete Netztreinrichtung jederzeit keinigt zugänglich bleibt.

AUSWECHSELN DER SICHERUNG

Vor Auswechseln der Sicherung Gerat vom Netz trennen. Nur eine identische Sicherung benutzen. Mit einem Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen. Die durchgebrannte Sicherung aus dem Halternehmen und durch eine identische Sicherung ersetzen. Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.

Wann: Wn die nee Sierung ebnfalls durchbrennt, benutzen Sie das Gerit nicht mehr da es sonst schweren Schaden nenmen kann. Nehmen Sie Verbindung mit Ihrem Fachhander auf.

HINTEREINANDERSCHALTEN MEHRERER GERÄTE (ABB. 4)

Wenn mehrere Geräte über einen DMX Controller gesteuert werden oder zwei und mehr Geräte im Master/Slave Betrieb arbeiten sollen, wird ein serialles Datenkabel benötigt. Die kombinierte Anzahl von Kanälen, die von allen Geräten in einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung untersätzen kann.

Wichtig: Geräte in einer seriellen/Data Verbindung müssen in einer Reihe aneinandergeschlossen werden

ANSCHLUSS DES NETZ- UND SIGNALKABELS (ABB.1)

1. Anschluss des Netzkabels

Schlieben Sie das Gerät mit dem mitgelieferten Netzkabel ans Netz an. Achten Sie daraufuf, dass die Netzspannung und -frequenz, der Betriebsspannung und -frequenz des Geräts entspricht, d.h. 90-240V~ 50/60Hz. Es ist empfehlenswert, jeder Gerät einzeln ein- und ausschalten zu konnen.

2. Anschluss des Signalkabels

Der Anschluss zwischen dem Master-Ausgang und dem Slave-Eingang erfolgt über ein 3-pol. XLR Kabel. Der Ausgang der DMX Konsole muss an den Eingang des ersten Master-Geräts angeschlossen werden. Der Ausgang des Master-Geräts wird an den Eingang des ersten Slave-Geräts angeschlossen usw. An den Ausgang des letzten Slave-Geräts muss ein Endwiderstand angeschlossen werden, um Störungen zu verhindern. Diese Endwiderstand besteht aus einem XLR Stecker, der einen 120 Widerstand zwischen Pin 2 und 3 besitzt. S. Abb. 4.

Hinweis: Der Durchmesser der Leiter eines Kabels muss mindestens 0,5mm betragen. Benutzen Sie ein Kabel mit einzeln abgeschirmten Adern.

MONTAGE (ABB. 3)

Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung gesorgt ist.

Der Ventilator und die Belüftungsschlitze)durren auf keinen Fall verstopf werden. Bei der Wahl des Anbringungsortes darauf auf achten, dass das Gerät leicht zugänglich fur Wartungs- und Reinigungsrarbeiten bleibt.

Benutzen Sie immer Sicherheitskabel.

Das Gerät vor Regen, Feuchtigkeit, extremen Temperaturschwankungen schützen. Die Montagestelle muss gut beluftet sein.

Den Haltebügel am Gerät befestigen. Das Gerät muss fest und sicher installiert werden, um Erschüttungen und Spielraum während der Bewegungen zu vermeiden. Die Montagefläche muss stabil sein und mindestens 10-mal das Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusammen durch ein Sicherheitskabel absichern, dass mindestens 12-mal das Gewicht des Geräts tragen kann. Das Gerätarf nur von einem Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand unter dem Montagebereich stehen oder gehen kann.

BEDIENFELD (ABB.2)

• Mit dem MENU Knopf eine Funktionen wahren
• Auf ENTER drücken, um ins Menu der gewählten Funktion zu geben.
• Mit den UP und DOWN Tasten die Funktion einstellen und mit ENTER die Wahl bestätigen.

Folgende Tabelle enthalt eine Auflistung der Menüfunktionen:

MENU BESCHREIBUNG
RUN MODE	ADDR	VALU A00	1~AXXX (AXXX) Einstellen der DMX		Adresse
		SLAV Automatikbetrieb
	AUTO	Program 1-8	ALON /(AU-A)	SP_1~SP_5(Speed)	Eingebaute Programme (Auto) mit Geschwindigkeitseinstellung
			MAST /AU-M)		Automatisch (Master) mit Ge-schwindigkeitseinstellung
	SOUN	Program 1-7	ALONE Musiksteuerung (Auto)
			MASTER Musiksteuerung (Master)
SET	MIC M-00-99% Mikrofönempfindlichkeit
	RELOAD ON/OFF Daten neu laden
	VERSION V-2.0 Software Version
	CAL	Code (password: 088)			Password eingeben
		CH03-CH06			Eichung
DMX	CH13				13 Kanäle
	CH29				29 Kanäle
REST	ON/OFF				Totales Reset
MANU	RXXX	000-255			Roter Dimmer
	GXXX	000-255			Grüner Dimmer
	BXXX	000-255			Blauer Dimmer
	WXXX	000-255			Weisser Dimmer
	FOCU 000-255		ZOOM Funktion
TEMP	TXXX				Aktuelle Temperatur

Die Tabelle der DMX Kanäle befindet sich auf Seite 3-5

Benutzung der Fernbedienung

Die Fernbedienung hat eine Reichweite von 6m in einem Winkel von 30^ zum Sensor. Richten Sie sie immer/gen auf den Sensor. Der Sensor befindet sich auf dem Display. Stellen Sie keine Hindernisse zwischen die Fernbedienung und den Sensor. Wenn sich die Fernbedienung oder der Sensor unter einer starken Lichtquelle befinden, kann die Übertragung gestört sein.

Wenn die Fernbedienung nicht mehr einwandfrei Funktioniert, wechseln Sie die Batterie.

Einsetzen der Batterie in die Fernbedienung

• Legen Sie die Fernbedienung mit der Vorderseite nach unten auf eine ebene Flüche.
• Schieber Ben Sie die Abdeckung des Fachs in Pfeilrichtung.
• Schieber Ben Sie das Batteriefach auf.
• Entfernen Sie die alte Batterie und setzen Sie die neue (CR2025) mit dem Pluszeichen (+) nach oben ein.
• Schieben Sie das Batteriefach vorsichtig zu. Es rastet automatisch ein.

HINWEISE FÜR BATTERIEN IN DER FERNBEDIENUNG

Dieses Symbol weist darauf auf hin, dass verbrauchte Batterien nicht in den Hausmull gehoren, sondern gemäß den ortlichen Bestimmungen ordnungsgemäß entsorgt werden müssen.

Batterien durlen nicht ubermafiger Hitze wie Sonnenschein, Feuer oder ahnlichem ausgesetzt werden. Wenn Sie das Gerat eine Weile nicht benutzten, entfern den sie Batterien, um Schaden durch Auslaufen der Batterie oder Korrosion zu vermeiden.

ACHTUNG: Bei falsch eingesetzter Batterie besteht Explosionsgefahr. Batterie nur durch eine gleichwertige ersetzen.

Alte und neue Batterie von Kindern fernhalten. Wenn das Batteriefach nicht richtig schlieft, darf das Gerät nicht mehr benutzt und muss außerhalb der Reichweite von Kindern aufbewahrt werden.

Schlucken Sie die Batterien nicht. Veratzungsgefahr. Wenn Sie nicht sichere sind, ob die Batterien verschluckt oder in einen anderen Korperteil eingefuhrt werden, wenden Sie sich sofort an einen Arzt.

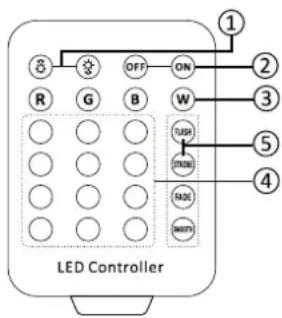

FERNBEDIENUNG

ACHTUNG: SIE MÜSSEN DAS GERÄT Auf MODE -> ADDR STEllen, SONST FUNKTIERT DIE FERNBEDIENUNG NICT

1. HELLIGKEIT & GESCHWINDIGKEIT anpassen: Drücken Sie oder um die Helligkeit und Geschwindigkeit im Programmmodus einzustellen
2. EIN/AUS der LEDs.
3. WAHLEN DER GRUNDFARBE: Rot, Grün, Blau oder Weiß (R+G+B)
4. FARBTASTEN: Um alle LEDs konstant in einer Farbe zu leuchten, drücken Sie die entsprechende Taste.
   5.INTERNES PROGRAMM AUSWÄHLEN:

Flash: Farbwechsel

Strobe: Farbige Blitze

Fade: Farbübergang

Smooth: Farbwechsel und Stroboskop

REINIGUNG UND INSTANDHALTUNG DES GERÄTS

Schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie es reinigen oder warten. Benutzten Sie Qualitätsglasreiniger und ein weiches Tuch. Benutzten Sie auf keinen Fall Alkohol oder chemische Lösungsmittel.

TECHNISCHE DATEN

Versorgung. 90-240V~50/60Hz

Verbrauch 285W

Leuchtmittel 28 x 10WRGBW LED

Abmessungen 318 x 196 x 263mm

Gewicht. 7.2kg

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recyceit werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
