CLUB2810IP - Schijnwerper AFX - Gratis gebruiksaanwijzing en handleiding

Producttype	LED-lichtprojector
Merk	AFX
Model	CLUB2810IP
Beschermingsgraad	IP65
Lichtbron	28 LED RGBW van 10 W
Zoomhoek	12° tot 60° (elektronische lineaire zoom)
Kleurtemperatuur	2800-8000 K (lineaire regeling CTB & CTO)
DMX-kanalen	13 of 29 kanalen (selecteerbaar)
Bedrijfsmodi	Automatisch, DMX, master-slave, muziekgestuurd, IR-afstandsbediening
Effecten	Stroboscoop, strobopuls
Voeding	90-240 V~ 50/60 Hz
Vermogen	285 W
Afmetingen (L x B x H)	318 x 196 x 263 mm
Gewicht	7,2 kg
Beschermingsklasse	Klasse I (aardverplichting)
Minimale verlichtingsafstand	0,5 m
Max. omgevingstemperatuur	40 °C
Maximale behuizingstemperatuur	85 °C
Maximale continue bedrijfstijd	8 uur
Connectoren	Powercon in/uit, XLR 3-pins (DMX)
Afstandsbediening	Infrarood, max. bereik 6 m
Zekering	Vervangen door identieke zekering (in zekeringhouder)
Reiniging	Glasreiniger en zachte doek; binnenkant eenmaal per jaar stofzuigen
Repareerbaarheid	Reparatie door erkende vakman; identieke onderdelen

Veelgestelde vragen - CLUB2810IP AFX

Hoe stel ik het DMX-adres van de projector in?

Gebruik het bedieningspaneel: druk op Menu, selecteer ADDR, gebruik vervolgens de Up/Down toetsen om het adres te kiezen (van 001 tot 512) en bevestig met Enter.

Hoe gebruik ik de infrarood afstandsbediening?

Zorg ervoor dat de projector in de ADDR-modus staat (menu). Richt de afstandsbediening op de sensor in het midden van de voorkant, zonder obstructie, op een maximale afstand van 6 m. Vervang de batterij (CR2025) indien nodig.

Hoe vervang ik de zekering?

Koppel het apparaat los. Draai de zekeringhouder los met een schroevendraaier, vervang de doorgebrande zekering door een identieke zekering (zelfde specificaties), plaats de zekeringhouder terug en sluit het apparaat weer aan. Als de zekering opnieuw doorslaat, neem contact op met een vakman.

Hoe reinig ik de projector?

Koppel het apparaat los. Gebruik een glasreiniger en een zachte doek. Gebruik geen alcohol of oplosmiddelen. Stofzuig de binnenkant eenmaal per jaar om stof te verwijderen.

Hoe sluit ik meerdere projectoren aan in master-slave?

Sluit de DMX-uitgang van de master (modus MAST) aan op de DMX-ingang van de slave (modus SLAV) met XLR 3-pins kabels. Plaats een afsluitweerstand (120 Ω tussen pin 2 en 3) op de uitgang van de laatste slave.

Wat te doen als de projector niet aangaat?

Controleer de netvoeding (90-240 V~), de Powercon-kabel en de zekering. Als de zekering doorgebrand is, vervang deze dan. Als het probleem aanhoudt, neem contact op met een erkende technische dienst.

Hoe reset ik het apparaat?

Ga in het menu naar REST en zet deze op ON. Hiermee worden alle instellingen gereset.

Welk type batterij voor de afstandsbediening en hoe vervang ik deze?

De afstandsbediening gebruikt een CR2025-batterij. Open het compartiment door het deksel te schuiven, verwijder de oude batterij, plaats de nieuwe met de + naar boven, en sluit het deksel.

Wat is de IP-beschermingsgraad van de projector?

De projector is IP65, wat betekent dat hij beschermd is tegen stof en waterstralen. Geschikt voor buitengebruik.

Hoe installeer en bevestig ik de projector?

Bevestig de beugel aan de constructie met geschikte schroeven. Zorg ervoor dat de constructie minimaal 10 keer het gewicht van de projector (7,2 kg) kan dragen. Laat rondom 50 cm ruimte vrij voor ventilatie. Het apparaat kan in elke positie worden geïnstalleerd.

GEBRUIKSAANWIJZING CLUB2810IP AFX

NL - Handleiding - p. 18

Nederlandse handleiding van onze website downloaden

Descargue elmanual en español de我们的sitio web

Assembled in PRC

28x10W RGBW LED
13/29 DMX kanalen
- Auto, DMX, master-slave, muziek besturing of afstandsbediening
Soepele elektronische lineaire zoom 12-60°
CTB & CTO, lineaire kleurtemperatuurregeling van 2800-8000 ^ K
- Stroboscoop- & pulsstroboscoopeffect
Powercon in-/uitgangen
- IR afstandsbediening is meegeleverd

VERKLARING VAN DE TEKENS

De driehoek met een bliksem-schicht worden gebruikt om aan tegeven wanner uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie).

LET OP

NIET DE BEHUIZING OPENEN

GEVAAR VOOR ELECTRISCHE SCHOKKEN

Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedieren van het apparaat.

C

Het apparaat voldoet aan de CE-normen

0.5m
Minimale afstand:tussen het apparaat en andere objecten

• Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluten

• Bewaar deze handleiding.
• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de Lichtnetspanning Niet hoger dan de op de zichde van het toestel aangegeven spanning is.
• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een bevoegde persoon要去 de elektrische aansluiting uitvoeren.
  Wees zeker dat geen ontvolumbare materialen in de buurt van het toestel zijn tijdens de werking.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken.
• Wees zeker dat de ventilatie openings niets geblokkeerd zich.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering verrangt. Gebruik alleen een zekering metdezelfde specificaties.
• Gebruik het toestel Niet in ruimtes met een temperatuur boven 40^ .
• De behuizing kan een temperatuur van 85^ bereiken. NOOIT de behuizingijdens het werkken van het toestel met blote handen aanraken. Toestel uitschakelen en 20 minutes wachten totdat de behuizing afgekoeld is.
• NOOIT de behuizing binnen 5 minutesaar uitschakelen openen.
• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zichs te repareren. Alle reparaties要去en van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen metdezelfde specificaties.
• Sluit het toestel Niet op een dimmer pack aan.
• Nooit het netsnoer beschadigen of platdrukken.
• Nooit aan de kabel trekken.
• Nooit in delichtbron kijken. Gevoelige personen können een epileptische shock ondergaan (vooral bedoeld voor epileptica)
• Het product is uitsluitend bedoeld voor decoratieve doeleinden en Niet geschikt als verlichting van de huiskamer.
• Als de externe flexibile kabel of het snoer van deze armatuur beschadigd is, worden deze uitslui

tend verrangen door de fabrikant of zich onderhoudsvertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.

• Beschadigde lenzen, behuizing of uv-filter onmiddelijk verrangen.
• Houd er rekening mee dat de lamp van dit apparaat Niet kan worden verrangen. Als de lamp defect is, moet het apparaat worden weggegooid

Ontkoppeling van het net

Houd er rekening mee dat het apparaat GEEN AAN/UIT-schakelaar heeft. Koppel het apparaat los om de stroom van de interne circuits volledig te verwijdenen voordat u het schoonmaakt of onderhoud pleegt. Daarom要去 de ontkoppelingsinrichting gemakkelijk toegankelijk blijven.

VERVANGING VAN DE ZEKERING

Trek de voedingskabel uit het stopcontact alvorens U de zekering verrangt. Gebruik alleen een en zekering metdezelfde specificaties.Verwijder de zekeringshouserd.m.v.een schroevendraier uit de behuizing.

Verwijder de oude zekering enzet een neue zekering metdezelfde specificaties in.Plaats de zekeringshouserug in+zijn behuizing en sluit de voedingskabel op een stopcontact aan.

AANSLUITEEN VAN MEERDERE TOESTellen (AFB. 4)

Indien U meertere toestellen via een DMX controller of gesynchroniseerde Lichtshows in een master/slave modus wilt sturen hebt U een série date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in een série verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan ondersteunen.

Belangrijk: Alle toestellen in een série data verbinding要去en in een enkele lijn verbonden zijn.

DATA AANSLUITING

Gebruik data kabels om toestellen met elkaar te verbinden. Indien U uw eigén kabel bouwen wilt gebruik hoogwaardige kabels die het signal goed overdragen en nicht gevoelig zich voor elektron magnetische interferenties.

DMX CONNECTOR CONFIGURATIE

De eindweerstand vermindert signalfouten. Om transmissie problemen en storingen te voorkomen is het aanbevolen een DMX signal eindweerstand aan te sluiten.

INSTALLATIE (AFB.3)

De unit kan in iedere positie geinstalleerd worden mits voor voldende koeling gezorgd is.

Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d'installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhouds en reinigingsdoeleinden.

Gebruik altijd veiligheidskabels.

Beschem het toestel gegen regern, vochtigheid en extreme temperatuurveranderingen. Kies een plaats met voldoende ventilatie.

Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geinstalleerd is om trillingen en afglijden tijdens de werkking te vermijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik.altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.

Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van den mensen is en niemand onder kan staan.

CONTROLE PANEL (AFB.2)

Druk de MENU toets om in het hoofdmenu te gaan. Druk de UP/DOWN toetsen totdat u de gewenste functie bereikt. Druk ENTER. Wijzig de waarde d.m.v. de UP/DOWN toetsen en druk ENTER.

FUNCTIETABEL

MENU OMSCHRIJVING
MODE	ADDR VALU A001~A XXX (AXXX) Instellen van de DMX adress
		SLAV Automatische modus
	AUTO	Programma 1-8	ALON /(AU-A)	SP_1~SP_5(Speed)
			MAST /AU-M)	Automatisch (Master)
	SOUN	Programma 1-7	ALONE Geluidsbesturing (Auto)
			MASTER Geluidsbesturing (Master)
SET	MIC M-00-99% Microfoingevoeligheid
	LOAD ON/OFF Gegevens opnieuw laden
	VER V-2.0 Software versie
	CAL	Code (password: 088) Wachtwoord intoetsen
		CH03-CH06		Kalibratie
DMX	CH13			13 kanalen
	CH29			29 kanalen
REST	ON/OFF			Totale reset
MANU	RXXX	000-255		Rode dimmer
	GXXX	000-255		Groene dimmer
	BXXX	000-255		Blauwe dimmer
	WXXX	000-255		Witte dimmer
	FOCU	000-255		ZOOM functie
TEMP TXXX			werkelijke temperatuur

DMX Kanaalstabelziepageina's3-5

Afstandsbediening

De afstandsbediening heeft een bereik van 6m in een hoek van 30^ ten opzichte van de ontvanger en moet.altijd precies op de ontvanger worden gericht. Nooit voorwerpenussen de ontvanger en de afstandsbedieningplaatsen. Wanner de ontvanger of de afstandsbediening onder een sterkelichtbron staan, kan de transmissie verstoord worden. Als de transmissie Niet langer goed is, de batterij verrangen.

Batterij in de afstandsbedieningplaatsen

• Plaats de afstandsbediening met de voorkant maar beneden op een vlak oppervlak.
  Duw het compartmentendeksel in de richting van de pijl.
  Schuif het batterijvak open.
• Verwijder de oude batterij enplaats de neue (CR2025) met het plusteken (+) maar boven.
• Schuif het batterijvak voorzichtig zich. Het vergrendelt automatisch.

ADVIES VOOR BATTERIJEN IN DE AFSTANDSBEDIENING

Dit symbool geef aan dat gebruikte batterijen en accu's niet bij het huisvulmogen worden weggegooid, Maar moeten worden gedeponeerd in gescheden inzamelpunten voor recycling.

WAARSCHUWINGEN VOOR HET GEBRUK VAN BATTERIJEN

Er is explosiegevaar als de batterij verkeerd is geplaatst. Alleen verrangen door hetzelfde of een vergelijkbaar type. Tegen ditte beschemen. Bij langere nicht-gebruik batterijen uit het vak verwijderen.

Slik de batterij nicht in. Gevaar voor chemische brandwonden. Als u twijfelt of de batterijen+zijn ingeslikt of in een ander deel van het lichaam zijn ingebracht, neem dan onmiddeelijk contact op met een arts

Houd nieuwe en oude batterijen buren het bereik van kinderen.

Ais het batterijcompartment Niet goed sluit, stop dan met het gebruik van het product en houd het buiten het bereik van kinderen.

AFSTANDSBEDIERING

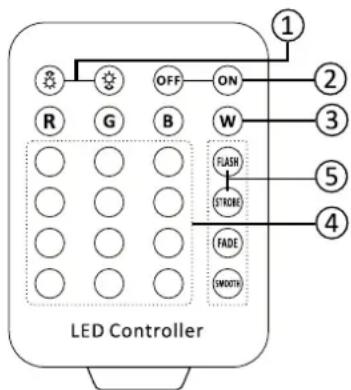

LET OP: U MOET HET APPARAAT OP MODE -> ADDR ZETTEN, ANDERS WERKT DE AFSTANDSBEDIERING NIET

1. HELDERHEID & SNELHEID aanpassen: Druk op of om de helderheid en snelheid in de programmamodus in te stellen
2. AAN/UIT van de LED's.
3. KIES BASISKLEUR: Rood, Groen, Blauw of Wit (R + G + B)
4. KLEURKNOPPEN: Voor een constante verlichting van alle LED's in een kleur, drukt u op de bijbehorende knop.
5. EEN INTERN PROGRAMMA SELECTEREN:

Flash: Kleurwissel

Strobe: kleurenstroboscoop

Fade:kleur vervagen

Smooth: kleurwissel en stroboscoop

REINIGING EN ONDERHOUD

We raden u aan om het apparaat regelmatig schoon te make. Gebruik een vochtige nicht-pluizende vod. Gebruik nooit alcohol of oplosmiddelen.

SPECIFICATIONS

Voeding. 90-240V~50/60Hz

Opgenomen vermogen 285W

Lichtbron 28 x 10wRGB LED

Afmetingen 318 x 196 x 263mm

Gewicht. 7.2kg

BELANGRIJK: De elektrische producten mogen Niet naast het huisvuil geplaat worden. Gelinge deze te laten recycleren waar waer er concentra's hiervoort voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ium de manier van recycleren
