GEBRUIKSAANWIJZING CLUB-WHITE450-IP AFX

NL - Handleiding - p. 16

4x 50W koud/warmwitte COB LED
- Aparte aansturing van de leds
7/15 DMX kanalen
- Auto, DMX, master-slave, muziek besturing of afstandsbediening
- IR afstandsbediening is meegeleverd
- Beschermglas
- Waterdichte SEETRONIC connectoren
- Extra große bevestigingsbeugel
IP65

VERKLARING VAN DETEKENS

De driehoek met een bliksemschicht worden gebruikt om aan te gehen wonneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie).

Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedieren van het apparaat.

Het apparaat voldoet aan de CE-normen

Minimale afstand:tussen het apparaat en andere objecten

Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluten

• Bewaar deze handleiding.
• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de Lichtnetspanning Niet hoger dan de op de zichde van het toestel aangegeven spanning is.
• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een bevoegde persoon要去 de elektrische aansluiting uitvoeren.
  Wees zeker dat geen ontvolumbare materialen in de buurt van het toestel zijn tijdens de werking.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken.
• Wees zeker dat de ventilatie openingsen Niet geblokkeerd zich.
• Tijdens het gebruik kan de behuizing zeer heet worden. OPEN het apparaat NIET bennen 20 minuten na het uitschakelen.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering verrangt. Gebruik alleen een zekering metdezelfde specificaties.
• Gebruik het toestel Niet in ruimtes met een temperatuur boven 40^ .
• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zichs te repareren. Alle reparations要去en van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen metdezelfde specificaties.
• Sluit het toestel Niet op een dimmer pack aan.
• Nooit het netsnoer beschadigen of platdrukken.
• Nooit aan de kabel trekken.
• Nooit in delichtbron kijken. Gevoelige personen können een epileptische shock ondergaan (vooral bedoeld voor epileptica)

• Het product is uitsluitend bedoeld voor decoratieve doeleinden en Niet geschikt als verlichting van de huiskamer.

• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, worden deze uitsluitend verrangen door de fabrikant ofijken onderhoudsvertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.

• Beschadigde lenzen, behuizing of uv-filter onmiddelijk verrangen.
• Houd er rekening mee dat de lamp van dit apparaat Niet kan worden verrangen. Als de lamp defect is, moet het apparaat worden weggegoad

Ontkoppeling van het net

Houd er rekening mee dat het apparaat GEEN AAN/UIT-schakelaar heeft. Koppel het apparaat los om de stroom van de interne circuits volledig te verwijdenen voordat u het schoonmaakt of onderhoud pleegt. Daarom要去 de ontkoppelingsinrichting gemakkelijk toegankelijk blijven.

VERVANGING VAN DE ZEKERING

Trek de voedingskabel uit het stopcontact alvorens U de zekering verrangt. Gebruik alleen een en zekering metdezelfde specificaties.Verwijder de zekeringshouserd.m.v. een schroevendraier uit de behuizing.

Verwijder de oude zekering enzet een neue zekering metdezelfde specificaties in. Plaats de zekeringshouserug in+zijn behuizing en sluit de voedingskabel op een stopcontact aan.

AANSLUITEN VAN MEERDERE TOESTellen (AFB. 4)

Indien U meerdere toestellen via een DMX controller of gesynchroniseerde Lichtshows in een master/slave modus wilt sturen hebt U een série date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in een série verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan ondersteunen.

Belangrijk: Alle toestellen in een seriële data verbinding要去en in een enkele lijn verbonden zijn.

DATA AANSLUITING

Gebruik data kabels om toestellen met elkaar te verbinden. Indien U uw eigén kabel bouwen wilt gebruik hoogwaardige kabels die het signal goed overdragen en Niet gevoelig zich voor elektron magnetische interferenties.

DMX CONNECTOR CONFIGURATIE

De eindweerstand verminderst signalfouten. Om transmissie problemen en storingen te voorkommen is het aanbevolen een DMX signal eindweerstand aan te sluiten.

INSTALLATIE (AFB.3)

De unit kan in iedere positie geinstalleerd worden mits voor voldoende koeling gezorgd is.

Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d'installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhouds en reini-gingsdoeleinden.

Gebruik altijd veiligheidskabels.

Beschem het toestel gegen regern, vochtigheid en extreme temperatuurveranderingen. Kies een plantaat met voldoende ventilatie.

Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geinstalleerd is om trillingen en afglijden tijdens de werkking te vermiijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik.altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.

Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan.

CONTROLE PANEL (AFB.2)

D.m.v. de MENU knop een functies kiezen.

Op ENTER drukken om in de gekozen functie te gaan.

D.m.v. de UP en DOWN toetsen de functie instellen en met ENTER bevestigen.

Volgendabelbevateenlijstvan de menufuncties:

MENU OMSCHRIJVING
MODE	ADDR VALU A001~A XXX (AXXX) Instellen van de DMX adress
		SLAV Slave modus
	AUTO IP1-15 ALON /(AU-A)		SP_1~SP_5	Ingebouwde programma's (auto)
		MAST /AU-M) Automatien Master
	SOUN IP1-5 ALON (SO-A) Geluidsbesturing (Auto)
		MAST/(SO-M) Geluidsbesturing (Master)
SET	MIC M-XX Microfoongevoeligheid
	LODA	ON/OFF		Gegevens opnieuw laden
	VER	V-2.0		Software versie
	CALI	Code (password: 088)		Wachtwoord intoetsen
		CH03-CH04		Kalibratie
DMX	CH07			7 kanalen
	CH15			15 kanalen
REST ON/OFF			Totale reset
MANU	WXXX	000-255		Warmwitte dimmer
	CXXX 000-255		Koudwitte dimmer
TEMP TXXX			werkelijke temperatuur

De DMX Kanaalstabelzie pagina's 3-4

AFSTANDSBEDIERING

De afstandsbediening heeft een bereik van 6m in een hoek van 30^ ten opzichte van de ontvanger en moet algijd precies op de ontvanger worden gericht. Nooit voorwerpenussen de ontvanger en de afstandsbedieningplaatsen. Wanner de ontvanger of de afstandsbediening onder een sterkelichtbron staan, kan de transmissie verstoord worden. Als de transmissie Niet langer goed is, de batterij verrangen.

Batterij in de afstandsbedieningplaatsen

• Plaats de afstandsbediening met de Voorkant maar beneden op een vlak oppervlak.
  Duw het compartmentendeksel in de richting van de pijl.
  Schuif het batterijvak open.
• Verwijder de oude batterij enplaats de neue (CR2025) met het plusteken (+) maar boven.
• Schuif het batterijvuak voorzichtig zich. Het vergrendelt automatisch.

ADVIES VOOR BATTERIJEN IN DE AFSTANDSBEDIENING

Dit symbool geeft aan dat gebrukte batterijen en accu's Niet bij het huisvul mogen worden weggegoid, maar moeten worden gedeponeerd in geschaden inzamelpunten voor recycling.

WAARSCHUWINGEN VOOR HET GEBRUIK VAN BATTERIJEN

Er is explosiegevaar als de batterij verkeerd is geplaatst. Aileen verrangen door hetzelfde of een vergelijkbaar type. Tegen hitte beschemen. Bij langere nicht-gebruik batterijen uit het vak verwijderen.

Slik de batterij Niet in. Gevaar voor chemische brandwonden. Als u twijfelt of de batterijen zijn ingeslikt of in een ander deel van het lichaam+zijn ingebracht, neem dan onmiddelijk contact op met een arts

Houd neue en oude batterijen buiten het bereik van kinderen.

Ais het batterijcompartment Niet goed siuit, stop dan met het gebruik van het product en houd het buien het bereik van kinderen.

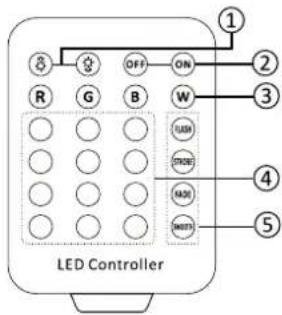

AFSTANDSBEDIERING

LET OP: U MOET HET APPARAAT OP MODE -> ADDR ZETTEN, ANDERS WERKT DE AFSTANDSBEDIENING NIET

1. HELDERHEID & SNELHEID aanpassen: Druk op of om de hel- derheid en能力和 in de programmamodus in te stellen
2. AAN/UIT van de LED's.
3. KIES BASISKEUR:

R:warmwit
G: Koudwit
B:warmwit + koudwit
W:warmwit + koudwit

1. KLEURKNOPPEN: Kies een van de ingebouwde programma's.

REINIGING EN ONDERHOUD

We raden u aan om het apparaat regelmatig schoon te make. Gebruik een vochtige Niet-pluizende vod. Gebruik nooit alcohol of oplosmiddelen.

SPECIFICATIONS

Voeding. 100-240V~50/60Hz
Opgenomen vermogen 280W
Lichtbron . 4 x 50W koud/warmwitte COB LED
Afmetingen 299x155x279mm
Gewicht. 4.75kg

BELANGRIJK: De elektrische producten mogen Niet naast het huisvui geplaat worden. Gèleve deze te laten recyclerenaar waar er centra's hiervoor voorzien is. Raadpleeg deplaatsijke autoriteiten of uw verkoper ium de manier van recycleren
