MODE D'EMPLOI PROPAR12-HEX AFX

F - Manuel d'Utilisation - p. 9

• Dès réception de l'appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état.
• Assurez-vous que la tension secteur convient à cet appareil et qu'elle ne dépasse pas la tension d'alimentation indiquée sur la plaque signalétique de l'appareil.
• Uniquement pour utilisation à l'intérieur à un endroit sec !
• Installez l'appareil à un endroit bien ventilé à une distance minimum de 0,5m de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.
• Débranchez l'appareil du secteur avant toute manipulation ou entretien.
• Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l'ancien.
• Vérifiez qu'aucun matériau inflammable ne se trouve à proximité de l'appareil pendant le fonctionnement. • Fixez l'appareil avec un câble de sécurité.
• En cas de dysfonctionnement, arrêtez immédiatement l'appareil et débranchez-le du secteur.
• N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d'origine.
• Ne pas toucher de fils électriques pendant le fonctionnement car les tensions élevées peuvent provoquer une électrocution.
• L'appareil fait partie des appareils électriques de CLASSE I, ce qui signifie qu'il doit être relié à la

terre. Il faut le brancher sur une prise secteur pourvue d'un contact de terre.

- Le luminaire ne doit servir qu'à des fins décoratives et ne convient pas comme éclairage domestique normal.

DISPOSITIF DE COUPURE: Lorsqu'une fiche SECTEUR ou un coupleur sont utilisés pour déconnecter l'appareil du secteur, ce dispositif doit rester facilement accessible à tout moment.

1. CARACTÉRISTIQUES TECHNIQUES

	PROPAR6-HEX PROPAR12-HEX PROPAR18-HEX
Alimentation AC110~240V 50/60Hz
Consommation 60W 105W 180W
Fusible T1A, 250V T2A, 250V T3.15A, 250V
Canaux DMX 6 / 8 / 12 / HSV + HSI
Connexion DMX512 3-pin XLR 3-pin XLR 3- & 5-pin XLR
Type de LED	12W 6-in-1 RGBWA+UV
Nombre de LEDs	6	12	18
Angle de diffusion	25°
Température max. du boîtier	65°C	75°C	75°C
Distance min. des surfaces inflam-mables	0.5m
Distance min. vers des objets éclairés	0.1m
Dimensions	235 x 215 x 110mm	280 x 280 x 110mm	310 x 310 x 110mm
Poids	2.6kg	3.2kg	5,5kg

3. Installation

Fixez l'appareil sur l'étrier au moyen des trous de vis. Assurez-vous que l'appareil est solidement fixé afin d'éviter des vibrations et des mouvements pendant le fonctionnement. Vérifiez que le support sur lequel vous allez installer l'appareil est solide et capable de supporter au moins 10 fois le poids de l'appareil. Lors de l'installation, utilisez toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids de l'appareil. Cet appareil doit être installé par des professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne ne peut passer en-dessous.

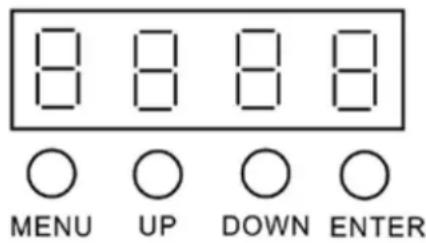

Touches de Commande

Touche	Fonction
MENU	Aller dans le menu principal/Quitter la fonction en cours
UP	Monter dans la liste et augmenter une valeur dans une fonction
DOWN Descendre dans la liste et diminuer la valeur d'une fonction
ENTER Confirme le réglage affiché

1. STATIC (réglage des couleurs statiques)

Dans ce mode, l'utilisateur peut régler l'intensité des couleurs rouge, vert, bleu, blanc, ambre, pourpre (UV) séparément afin d'obtenir un mélange infini des couleurs sans contrôleur DMX.

Appuyez sur MENU pour sélectionner le mode STATIC et appuyez sur ENTER

"MANUAL [Red]" s'affiche. Appuyez à nouveau sur ENTER. Ajustez la valeur numérique (R=000-

255) au moyen des touches UP et DOWN. Appuyez sur ENTER. "MANUAL [Green] s'affiche. Répétez l'opération ci-dessus. Procédez de la même manière pour BLUE/WHITE/AMBER/PURPLE et STROBE (Valeur 000-255)

Appuyez sur MENU pour enregistrer le réglage et quitter.

Dans ce mode, l'appareil est automatiquement désigné comme Maître.

SOLID (réglage des couleurs pures)

Ce mode possède 63 couleurs pures.

Appuyez sur MENU pour sélectionner le mode Static Color. Appuyez sur ENTER. Sélectionnez les couleurs pures souhaitées au moyen des touches UP/DOWN. Votre sélection sera automatiquement enregistrée.

Dans ce mode, l'appareil est automatiquement désigné comme Maître

Mode:	Valeur: Fonction:
STATIC [Solid]	Couleur 1 Rouge
	Couleur 2 Vert
	Couleur 3 Bleu
	Couleur 4 Blanc
	Couleur 5 Ambre
	Couleur 6 Pourpre
	Couleur 7 Rouge + Vert
	Couleur 8 Rouge + Bleu
	Couleur 9 Rouge + Blanc
	Couleur 10 Rouge + Ambre
	Couleur 11 Rouge + Pourpre
	Couleur 12 Vert + Bleu
	Couleur 13 Vert + Blanc
	Couleur 14 Vert + Ambre
	Couleur 15 Vert + Pourpre
	Couleur 16 Bleu + Blanc
	Couleur 17 Bleu + Ambre
	Couleur 18 Bleu + Pourpre
	Couleur 19 Blanc + Ambre
	Couleur 20 Blanc + Pourpre
	Couleur 21 Pourpre
	Couleur 22 Rouge + Vert + Bleu
	Couleur 23 Rouge + Vert + Blanc
	Couleur 24 Rouge + Vert + Ambre
	Couleur 25 Rouge + Vert + Pourpre
	Couleur 26 Rouge + Bleu + Blanc
	Couleur 27 Rouge + Bleu + Ambre
	Couleur 28 Rouge + Bleu + Pourpre
	Couleur 29 Rouge + Blanc + Ambre
	Couleur 30 Rouge + Blanc + Pourpre
	Couleur 31 Rouge + Ambre + Pourpre
	Couleur 32 Vert + Bleu + Blanc
STATIC [Solid]	Couleur 33 Vert + Bleu + Ambre
	Couleur 34 Vert + Bleu + Pourpre
	Couleur 35 Bleu + Blanc + Ambre
	Couleur 36 Bleu + Blanc + Pourpre
	Couleur 37 Blanc + Ambre + Pourpre
	Couleur 38 Bleu + Ambre + Pourpre
	Couleur 39 Vert + Blanc + Ambre
	Couleur 40 Vert + Blanc + Pourpre
	Couleur 41 Vert + Ambre + Pourpre
	Couleur 42 Rouge + Vert + Bleu + Blanc
	Couleur 43 Rouge + Vert + Bleu + Ambre
	Couleur 44 Rouge + Vert + Bleu + Pourpre
	Couleur 45 Rouge + Vert + Blanc + Ambre
	Couleur 46 Rouge + Vert + Blanc + Pourpre
	Couleur 47 Rouge + Vert + Ambre + Pourpre
	Couleur 48 Rouge + Vert + Blanc + Ambre
	Couleur 49 Rouge + Bleu + Blanc + Pourpre
	Couleur 50 Rouge + Bleu + Ambre + Pourpre
	Couleur 51 Rouge + Blanc + Ambre + Pourpre
	Couleur 52 Vert + Bleu + Blanc + Ambre
	Couleur 53 Vert + Bleu + Blanc + Pourpre
	Couleur 54 Vert + Bleu + Ambre+ Pourpre
	Couleur 55 Vert + Blanc + Ambre + Pourpre
	Couleur 56 Bleu + Blanc + Ambre + Pourpre
	Couleur 57 Rouge + Vert + Bleu + Blanc + Ambre
	Couleur 58 Rouge + Vert + Bleu + Blanc + Pourpre
	Couleur 59 Rouge + Vert + Bleu + Ambre+ Pourpre
	Couleur 60 Rouge + Vert + Blanc + Ambre + Pourpre
	Couleur 61 Rouge + Bleu + Blanc + Ambre + Pourpre
	Couleur 62 Vert + Bleu + Blanc + Ambre + Pourpre
	Couleur 63 Rouge + Vert + Bleu + Blanc + Ambre + Pourpre

2. Automatique (réglages du programme automatique)

Ce mode contient des programmes automatiques intégrés.

Appuyez sur MENU et sélectionnez Auto Program. Appuyez sur ENTER.

Sélectionnez les programmes intégrés au moyen des touches UP/DOWN.

Programmes automatiques intégrés: Pro 01 ~ Pro 10;

Vitesse: AUTOSP [001 ~ 100] (Lent - rapide)

Dans ce mode, l'appareil est automatiquement désigné comme Maître.

3. ADDRES (réglage de l'adresse DMX)

Appuyez sur MENU, sélectionnez DMX Address et appuyez sur ENTER. Réglez l'adresse au moyen des touches UP/DOWN (001-512)

4. Mode DMX (réglage du mode DMX)

Dans ce mode, l'appareil sera commandé par un contrôleur DMX avec le nombre de canaux que vous aurez déterminé.

Vous avez le choix entre 5 modes DMX.

Appuyez sur MENU pour sélectionner DMX MODE et appuyez sur ENTER. Au moyen des touches UP/DOWN, sélectionnez

6 canaux

8 canaux

12 canaux

HSV (H= Teinte, S= Saturation, V= Luminosité)

HSI (H= Teinte, S= Saturation, I= Intensité)

Reportez-vous au tableau des canaux DMX pour plus de détails

5. Mode esclave

Ce mode vous permet de programmer un appareil comme maître ou comme esclave.

Le réglage par défaut est "slave".

Appuyez sur MENU pour sélectionner Slave Mode, et appuyez sur ENTER. Sélectionnez le réglage désiré au moyen des touches UP/DOWN.

6. Balance des BLANCS

Appuyez sur MENU, sélectionnez WHITE BALANCE et appuyez sur ENTER. Sélectionnez avec les touches UP / DOWN parmi Balance [ Red ] / [ Green ] / [ Blue ], Appuyez sur ENTER.

Red [000-255], Green [000-255], Blue [000-255] s'affiche. Réglez la valeur numérique avec les touches UP/DOWN.

Appuyez sur ENTER pour enregistrer le réglage et quitter le menu.

7. DIMMER Mode (DIMMER curves setting)

Appuyez sur MENU Sélectionnez DIMMER, appuyez sur ENTER et sélectionnez l'un des modes Variateur suivants:

[ OFF ] (variateur linéaire, courbes dimmer fermées, réponse immédiate du dimmer)

[Curve 1] Dimmer curve1, Courbe de gradation selon la Loi des Carrés.

[Curve 2] Dimmer curve2, Loi de l'inverse des Carrés.

[Curve 3] Dimmer curve3, variation en S.

8. Refresj RATE (vitesse de rafraîchissement PWM des LED)

Cet appareil offre des vitesses de rafraîchissement en option pour les besoins de caméras professionnels.

Appuyez sur MENU et sélectionnez Refresh Rate. Appuyez sur ENTER et sélectionnez un parmi les modes de rafraîchissement suivants au moyen des touches UP / DOWN:

Refresh [ 800 Hz ]

Refresh [ 2000 Hz ]

Refresh [ 4000 Hz ]

Refresh [ 10 KHz ]

Refresh [ 20 KHZ ]

Refresh [ 25 KHz ]

8. KEYS LOCK (verrouillage des touches)

Appuyez sur MENU et sélectionnez KEYS LOCK. Appuyez sur ENTER. Réglez la fonction de verrouillage sur YES ou NO avec les touches UP / DOWN.

Si vous sélectionnez YES, les touches se verrouillent après 30 secondes de non-utilisation.

Entrez le mode de passe UP+DOWN+UP+DOWN et ENTER pour déverrouiller les touches.

Si vous sélectionnez NO, les touches ne se verrouillent pas.

Cet appareil possède 5 modes DMX : 12CH (Tour), 6CH, 8CH, HSV & HSI

MODE 12 CANAUX

Canal Valeur DMX Fonction
1 000 -	255 Variateur général
2 000 -	255 Rouge 0 - 100%
3 000 -	255 Vert 0-100%
4 000 -	255 Bleu 0-100%
5 000 -	255 Blanc 0-100%
6 000 -	255 Ambre 0-100%
7 000 -	255 Pourpre (UV) 0-100%
8	000 - 009 Pas de fonction
	010 - 255 Strobo (1~20Hz)
9	Macros Couleur & Balance des Blanc
	000 - 010 Autune fonction
	011 - 030 Rouge 100%, Vert 0%~100%; Bleu 0%
	031 - 050 Rouge 100%~0%; Vert 100%, Bleu 0%
	051 - 070 Rouge 0%, Vert 100%, Bleu 0%~100%
	071 - 090 Rouge 100%, Vert 100%~0%; Bleu 100%
	091 - 110 Rouge 0%~100%; Vert 0%, Bleu 100%
	111 - 130 Rouge 100%, Vert 0%, Bleu 100%~0%
	131 - 150 Rouge 100%, Vert 0%~100%; Bleu 0%~100%
	151 - 170 Rouge 100%~0%, Vert 100%~0%, Bleu 100%
	171 - 200 Rouge 100%, Blanc 100%, Bleu 100%, Blanc 100%
	201 - 205 Blanc 1
	206 - 210 Blanc 2
	211 - 215 Blanc 3
	216 - 220 Blanc 4
	221 - 225 Blanc 5
	226 - 230 Blanc 6
	231 - 235 Blanc 7
	236 - 240 Blanc 8
	241 - 245 Blanc 9
	246 - 250 Blanc 10
	251 - 255 Blanc 11
10	000 - 015 No function
	016 - 039 Auto Pro 01
	040 - 063 Auto Pro 02
	064 - 087 Auto Pro 03
	088 - 111 Auto Pro 04
	112 - 135 Auto Pro 05
	136 - 159 Auto Pro 06
	160 - 183 Auto Pro 07
	184 - 207 Auto Pro 08
	208 - 231 Auto Pro 09
	232 - 255 Auto Pro 10
11 000	- 255 Vitesse des programmes automatiques (lent-rapide) pour Auto 1 ~ Auto 10
12	000 - 051 Variateur par défaut(Utilisez le tableau de commande pour réglez le mode Variateur)
	052 - 101 Courbes Variateur désactivées, Variateur instantané
	102 - 152 DIM 1, Non-Linéaire 1 (Rapide)
	153 - 203 Curve 1, variation selon la Loi des carrés
	204- 255 Curve 2, variation selon la Loi des carrés inversée
	190 - 255 Curve 3, variation non linéaire en S

MODE 8 CANAUX

Canal Valeur DMX Fonction
1 000 - 255 Variateur général
2 000 - 255 Rouge 0 - 100%
3 000 - 255 Vert 0-100%
4 000 - 255 Bleu 0-100%
5 000 - 255 Blanc 0-100%
6 000 - 255 Ambre 0-100%
7 000 - 255 Pourpre (UV) 0-100%
8 000 - 009 Aucune fonction
	010 - 255 Stroboscope (1~20Hz)

MODE 6 CANAUX

Canal Valeur DMX Fonction
1 000 - 255 Rouge 0 - 100%
2 000 - 255 Vert 0-100%
3 000 - 255 Bleu 0-100%
4 000 - 255 Blanc 0-100%
5 000 - 255 Ambre 0-100%
6 000 - 255 Pourpre (UV) 0-100%

MODE HSV

Canal Valeur DMX Fonction
1	000 - 255	Teinte 0-100% (H)
2	000 - 255	Saturation 0 - 100% (S)
3	000 - 255	Luminosité 0-100% (V)

MODE HSI

Canal Valeur DMX Fonction
1	000 - 255	Teinte 0-100% (H)
2	000 - 255	Saturation 0 - 100% (S)
3	000 - 255	Intensité 0-100% (I)

Nettoyage de l'appareil

Nettoyez régulièrement les lentilles internes et externes ou miroirs afin d'optimiser la puissance lumineuse. La fréquence de nettoyage dépend des conditions d'utilisation. Un environnement humide, enfumé ou particulièrement sale favorise l'accumulation de poussière sur les optiques.

• Utilisez un chiffon doux et du nettoyant à vitres classique. - Séchez toutes les pièces soigneusement. - Nettoyez les optiques externes au moins une fois toutes les 3 semaines et les optiques internes tous les 1-2 mois.

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
