MODE D'EMPLOI BSW 950 MF Lavor
| Largeur de travail | 950mm |
| Capacité du bac | 45L |
| Performance de zone théorique maximale | 3800 m²/h |
| Poids net | 25kg |
| Taille d'emballage | 880x800x390 mm |

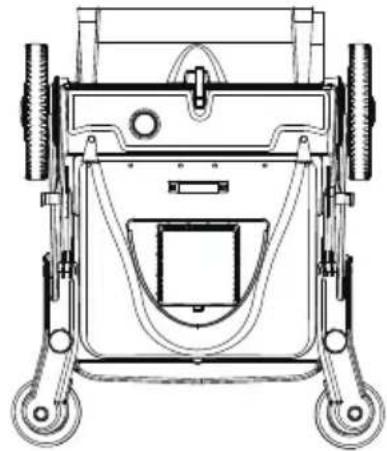

PRODUITS STANDARD ET PIECES DE RECHANGE DANS LA BOITE

1X

1X

1X

Brosse latérale et vis

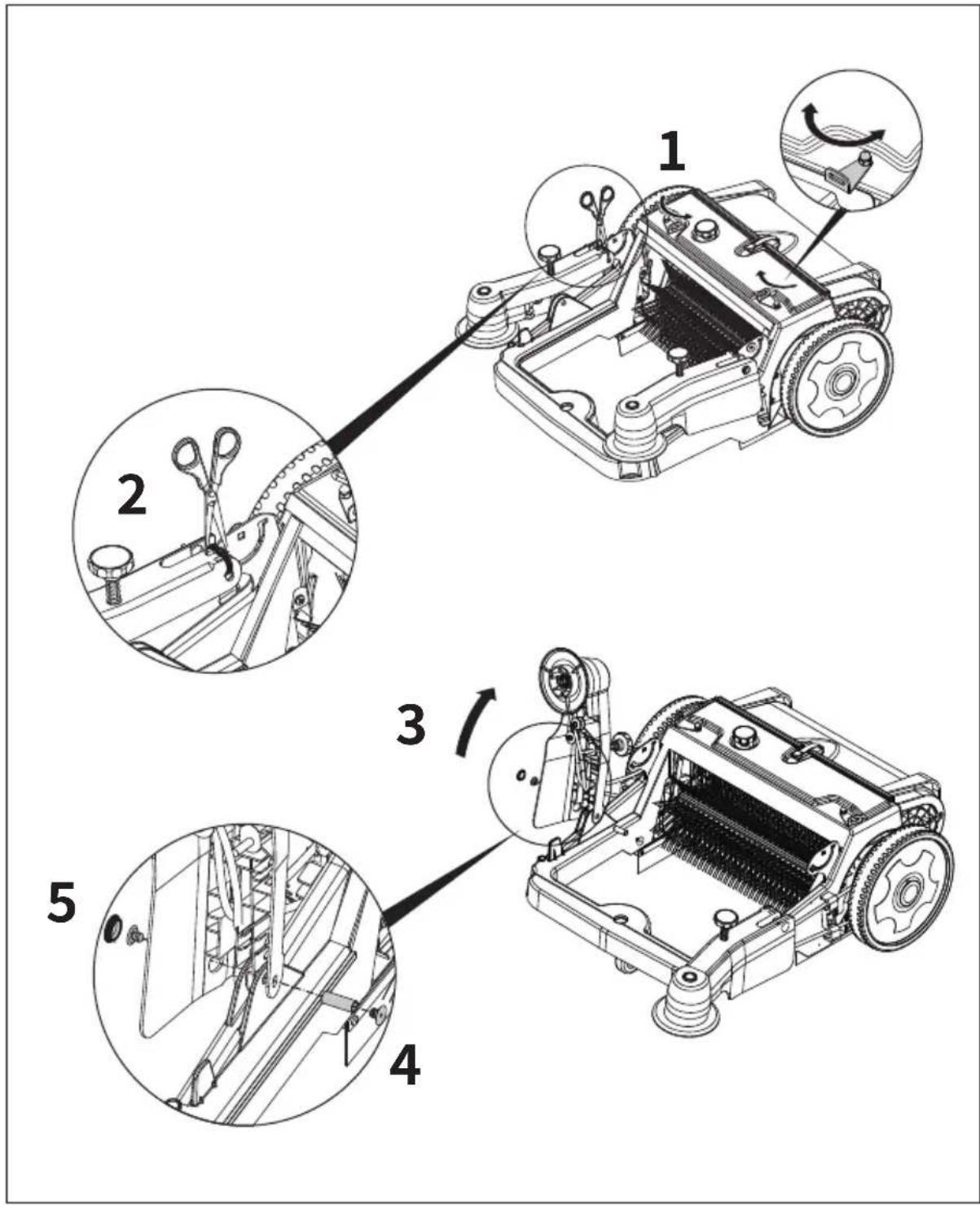

ÉTAPE 1 Installer le bras
Retirez le bac et coupez l'attache de cable. Soulevez le bras et alignez les trous, insérez le tube et bloquez les deux côtés.
Remarque: lorsque vous retirez le bras, ne retirez pas la ceinture et ne faites pas pivoter le bras. Cela peut entraîner un mauvais fonctionnement de la courroie.

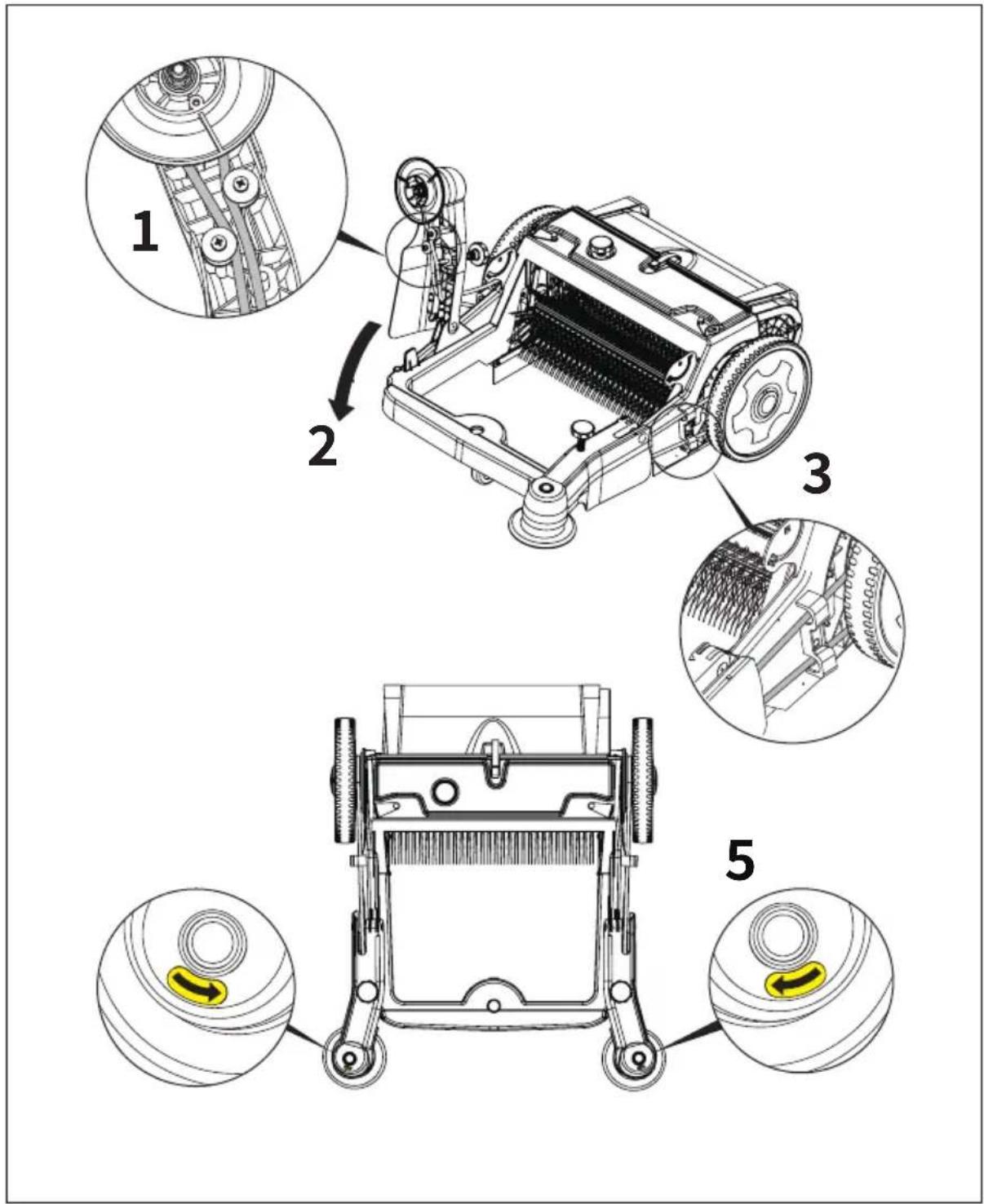

ÉTAPE 2 Retour de la couroie d'entrainment
Faites la ceinture dans l'exemple 1 et posez le bras. Et faites de la courroie dans l'exemple 3, puis poussez la balayeuse manuelle et assurez-vous que le sens de rotation du plateau tournant est le même que celui de l'étiquette. Remarque: pour éviter toute confusion, installez un côte puis installez l'autre côté

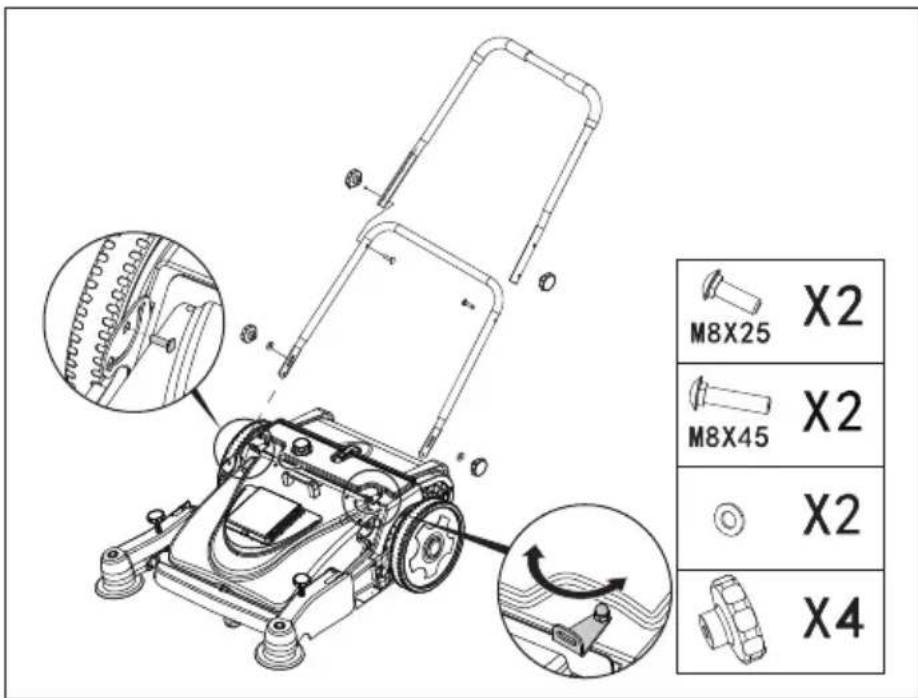

ÉTAPE 3 Assemblage de la poignée
Installez le bac et verrouillez-le, puis installez la poignée.

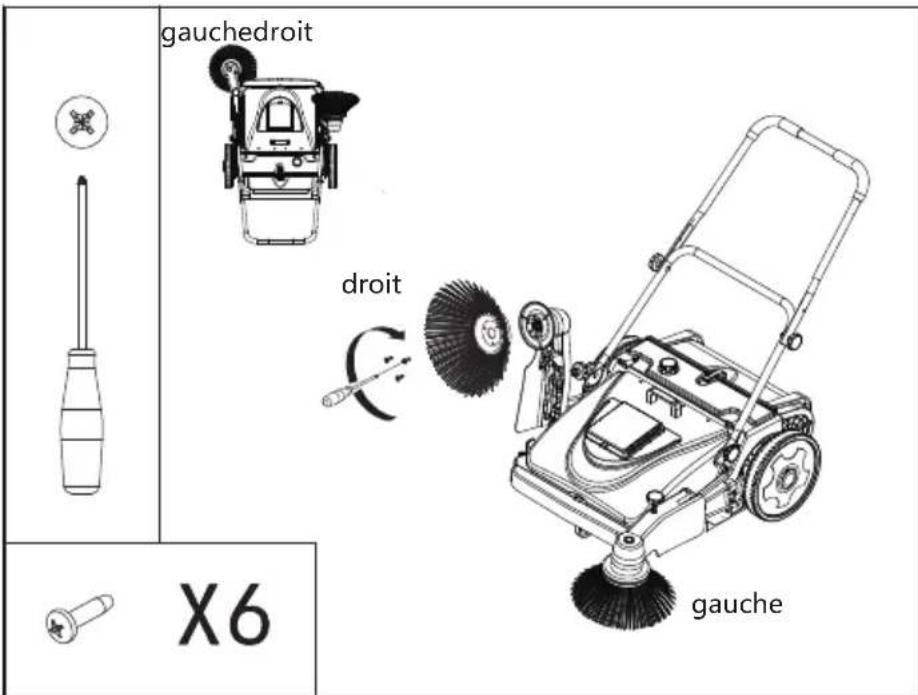

ÉTAPE 4 Installation de larosse latérale
Selon l'étiquette sur la Brosse avant pour désigner la Brosse latérale gauche et droite.
Trois vis pourmettre en place chaque brosse laterale.

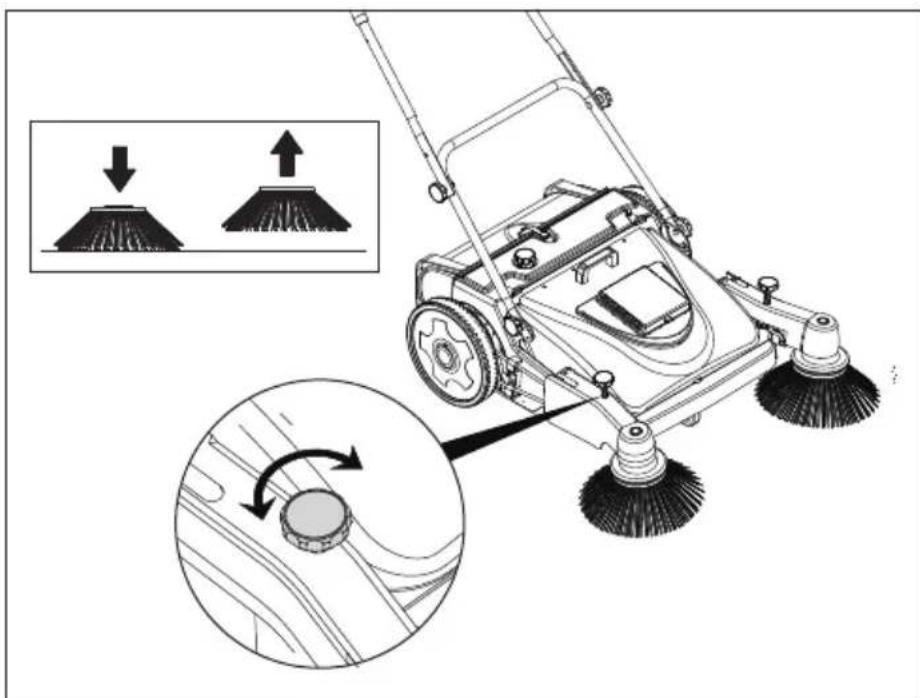

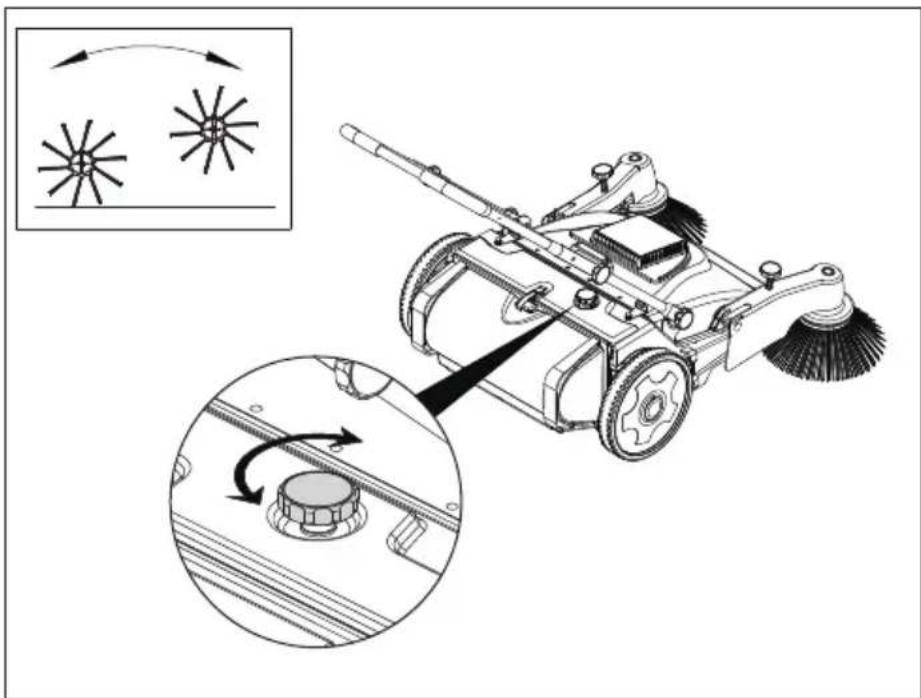

Réglage de la hauteur de larosse

Bouton de rotation de la hauteur de larosse principale
Abaissez larosse: tournez le bouton dans le sens antihoraire
Soulevez larosse: tournez le bouton dans le sens des
aiguilles d'une montre

Bouton de rotation de la hauteur de la Brosse latérale
Abaissez la Brosse: tournez le bouton dans le sens antihoraire
Soulevez la Brosse: tournez le bouton dans le sens des aiguilles d'une montre

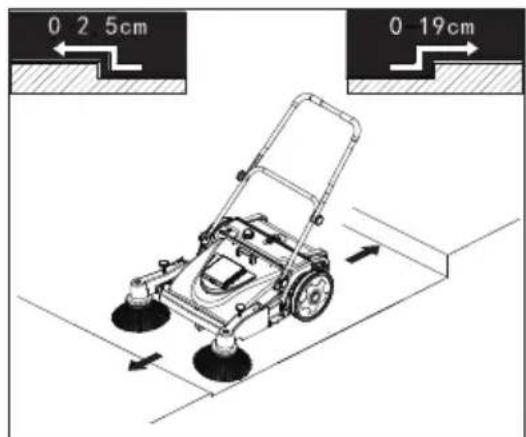

- La surface de nettoyage doit être plate compétitive et la différence de hauteur ≤ 2,5 cm. Marcher la marche dans la direction opposée ≤ 19 cm.

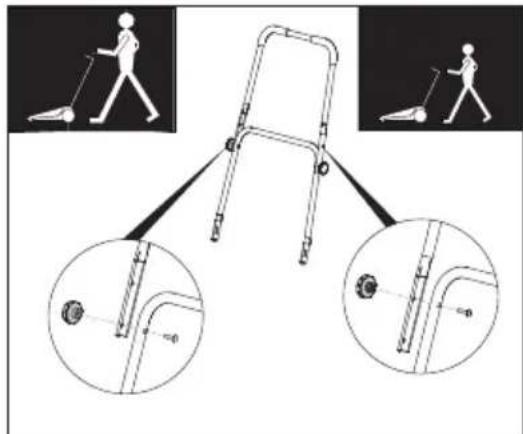

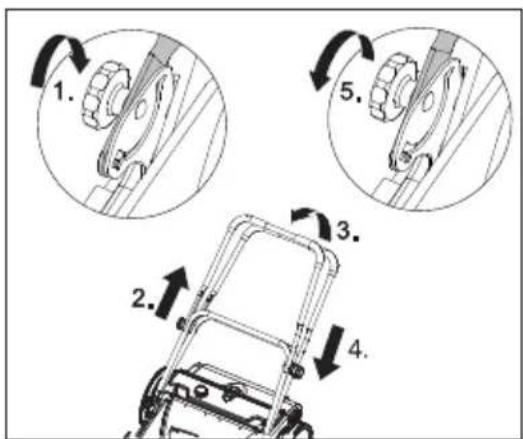

- Ajustez la hauteur de la poignée en fonction des besoins.


- Ajustez l'angle de la poignée en fonction des besoin.

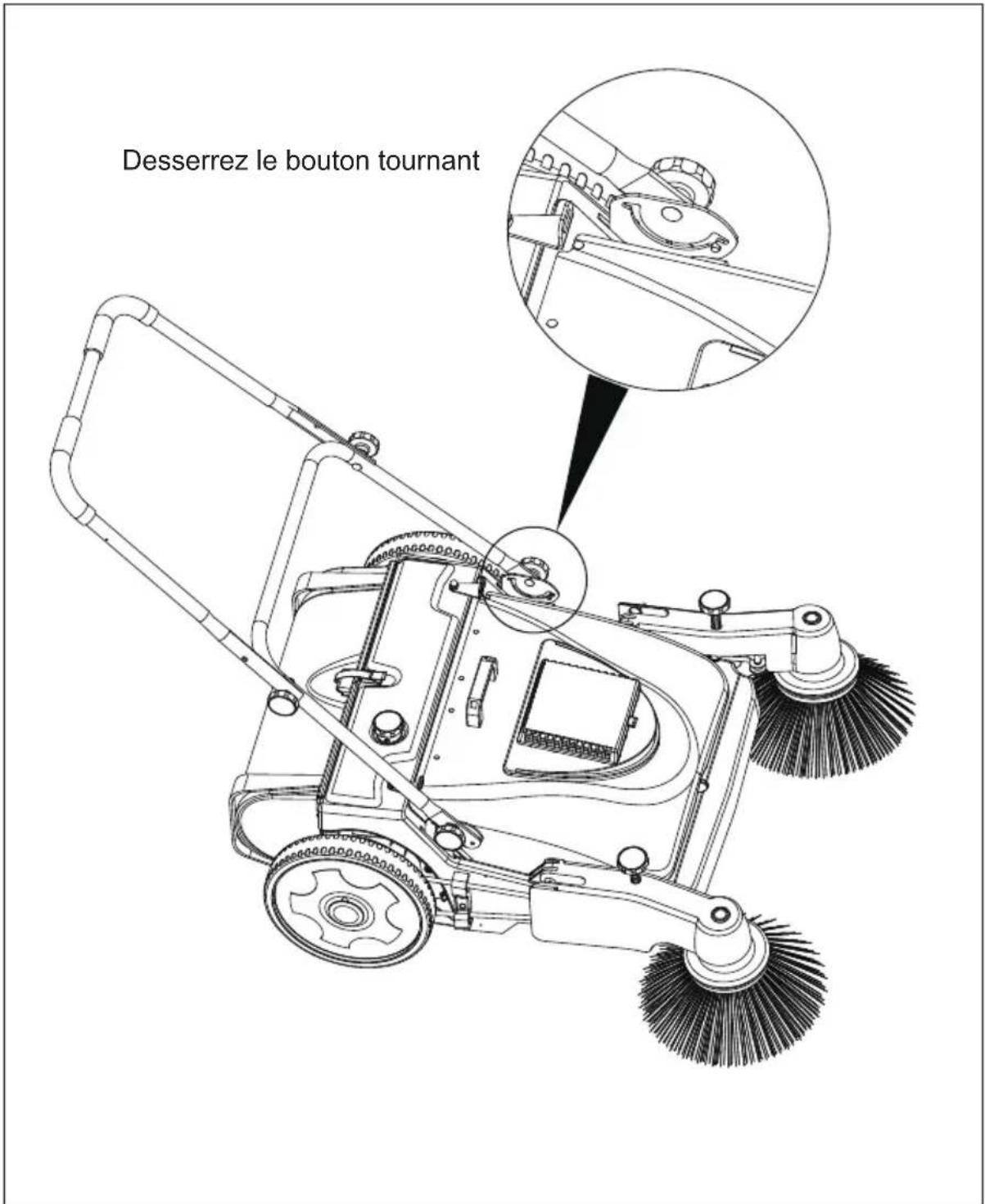

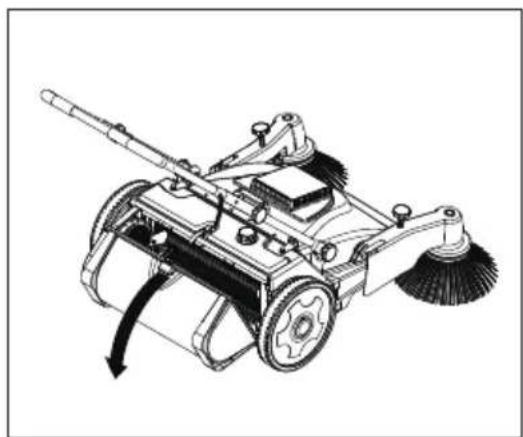

- Ouvrez le bouton métallique puis tirez pour décharger le bac


- Tournez le bouton en métal et souvevez pour décharger le bac avant.

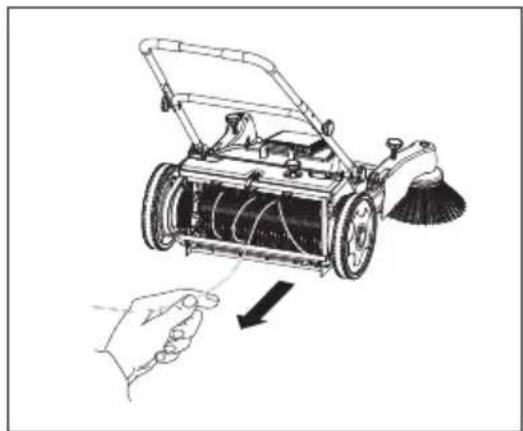

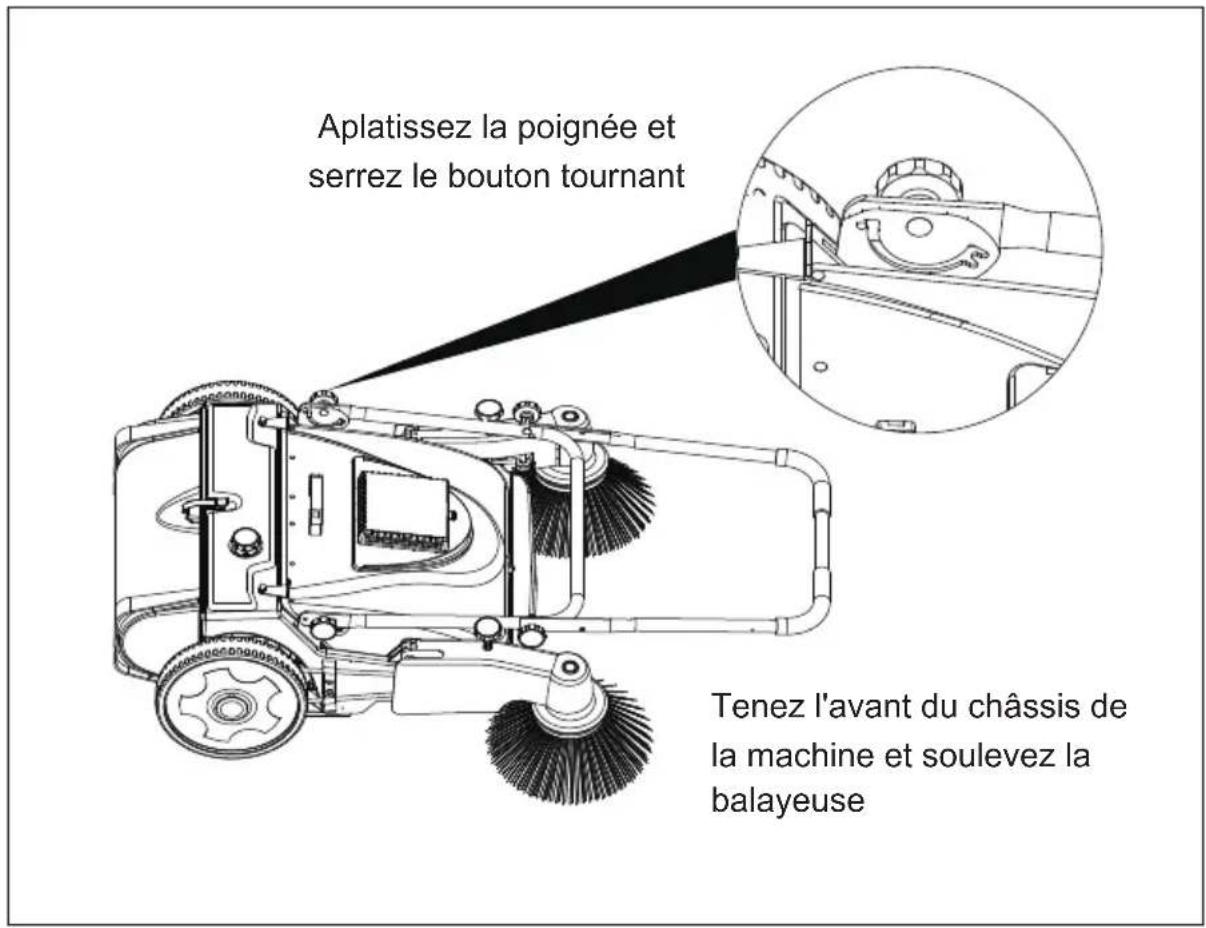

- Lorsque la Brosse principale est emméliée dans les ordures, elle doit être retiree en inversant la Brosse à rouleau.


- La poubelle est interdite.

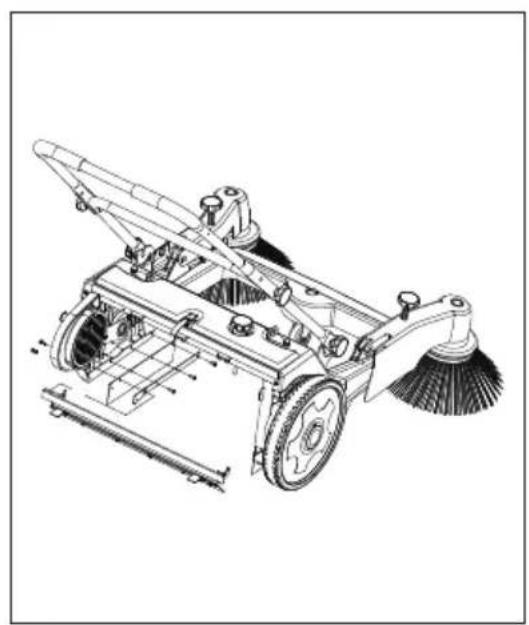

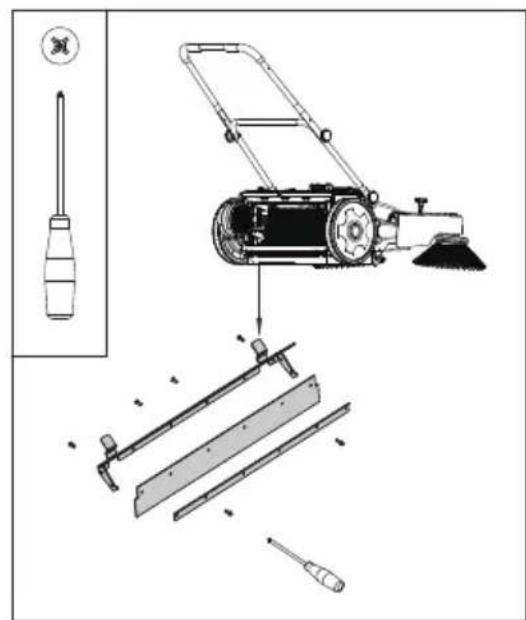

- Installez la levre de sol à l'arrière de larosse principale.


- Installez le rebord rectifié des deux côts de la Brosse principale.

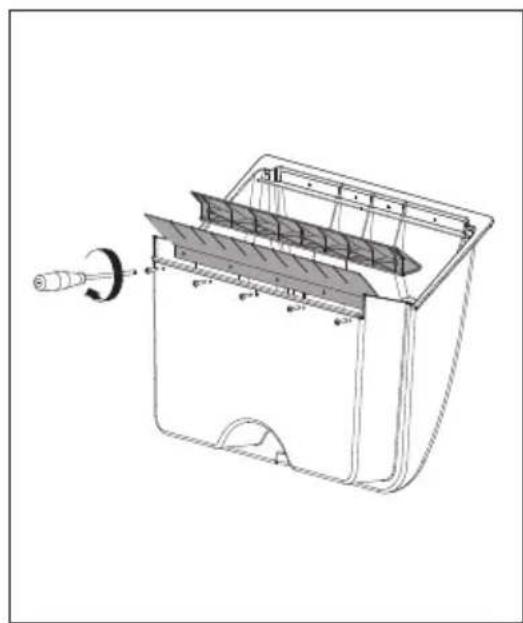

- Installez le déflecteur de joint de bac.

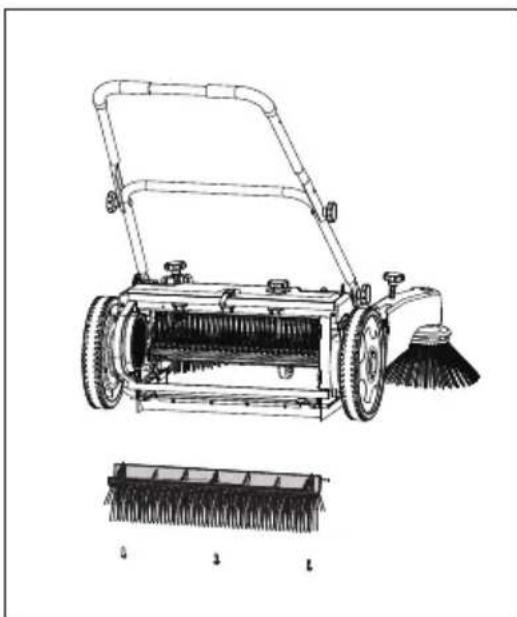

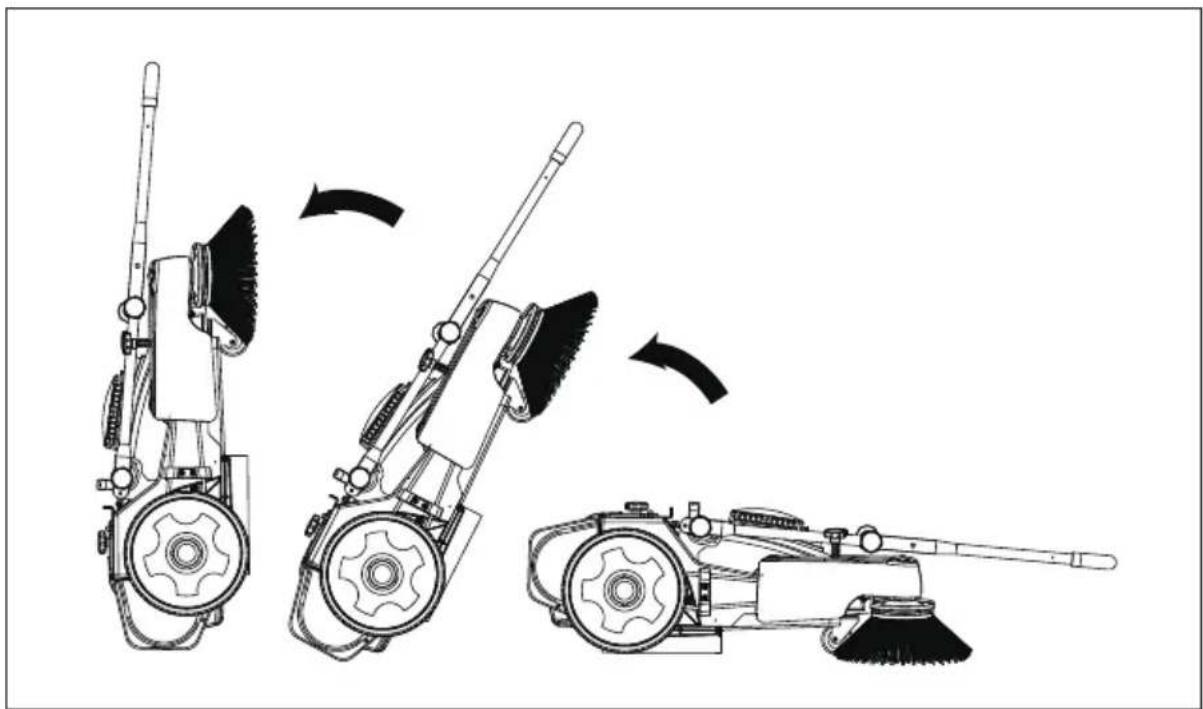

- Installation de déchargement de larosse principale.

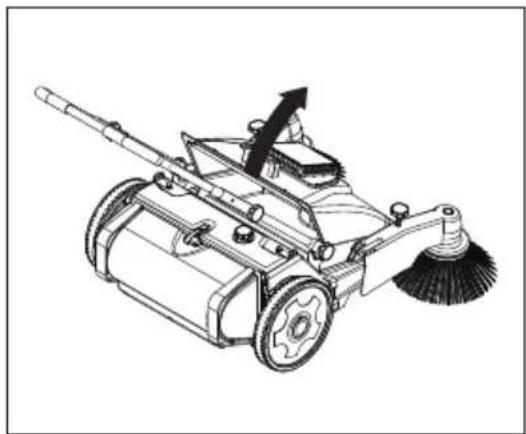

Nettoyez le filtrre a temps.

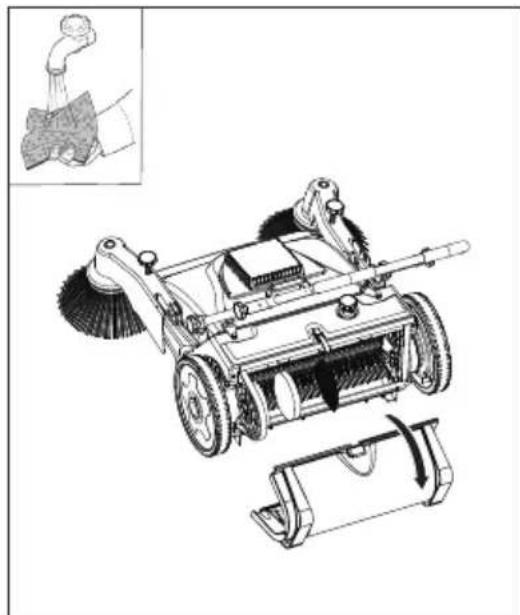

Le filtré éponge peut être lavé à l'eau, séché et utiliser.

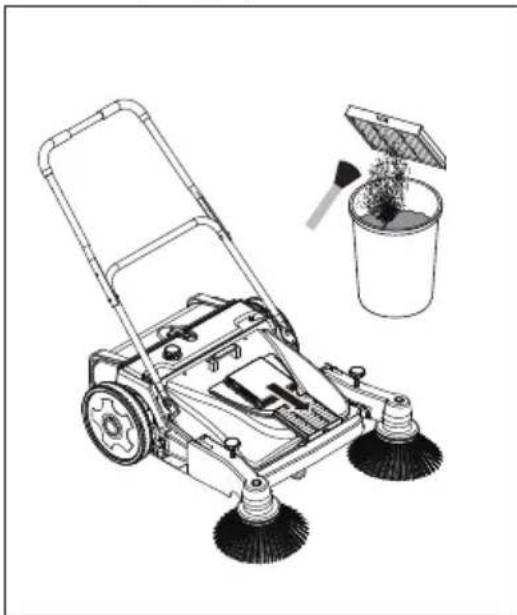

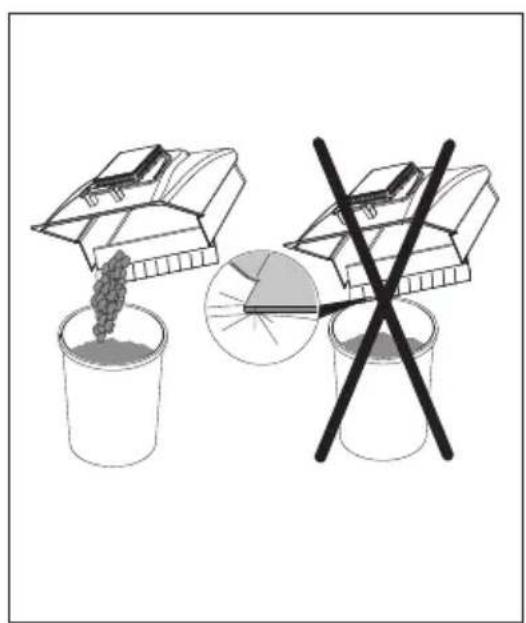

- Pour nettoyer le filtré supérieur, veuillez utiliser une Brosse pour le nettoyer, ne pas rincer à l'eau.

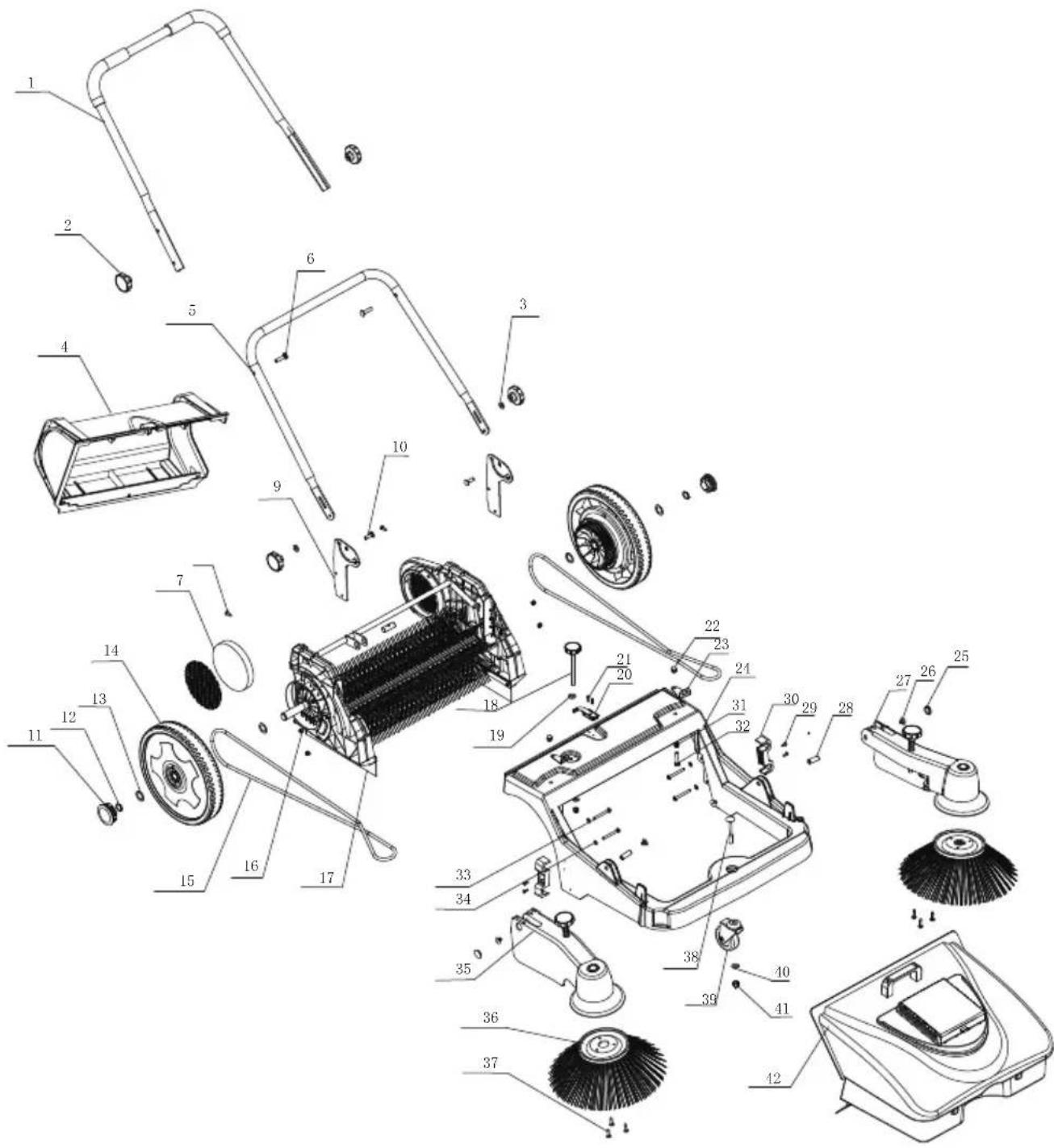

| NO. | Nom | NO. | Nom |
| 1 | Gérer | 22 | Écrou M8 |
| 2 | Bouton tournant | 23 | Plaque de pressage |
| 3 | Rondelle 8 | 24 | Cadre du corps |
| 4 | Bac arrière | 25 | Bouchon de bras |
| 5 | Pièces de poignée coulissante | 26 | Bouchon de manchon en métal |
| 6 | Vis à tête de soucoupe Mx45 | 27 | Composants du bras de brosse latéral gauche |
| 7 | Filtre éponge | 28 | Manche |
| 8 | Vis ST5.5X22 | 29 | Vis St3.5x13 |
| 9 | Plaque d'accoudoir | 30 | Plaque de guidage de la courroie |
| 10 | Vis à tête de soucoupe M8x25 | 31 | Printemps |
| 11 | Enjoliveur | 32 | Boulon M8X35 |
| 12 | Bague d'arbre 20 | 33 | Vis à tête creuse cruciforme M6X45 |
| 13 | Rondelle 20 | 34 | Rondelle 6 |
| 14 | Roue | 35 | Composants du bras de brosse latéral droit |
| 15 | Ceinture ronde | 36 | Brosse latérale |
| 16 | Écrou M6 | 37 | Vis ST4.8X22 |
| 17 | composants de support de roue et brosse de roulement | 28 | Vis à tête de soucoupe M10x75 |
| 18 | Bouton tournant | 39 | Castor |
| 19 | Tampon 8 | 40 | Rondelle 10 |
| 20 | Boucle | 41 | Fente M10 |
| 21 | Vis St3.5x16 | 42 | Composants du bac |
