MANUAL DE USUARIO BSW 950 MF Lavor

Anchura de trabajo	950mm
Capacidad del contentedor	45L
Rendimiento máximo del área teórica	3800 m²/h
Peso neto	25kg
Tamaño de embalaje	880x800x390 mm

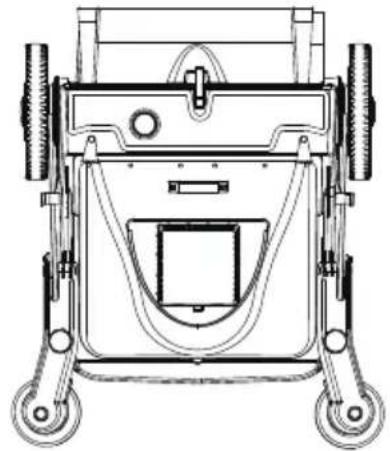

PRODUCTOS ESTANDAR Y REPUESTOS EN LA CAJA

1X

1X

1X

Cepillo lateral y tornillos

PASO 1 Instale el brazo

Retire el contentedor y corte la brida para cables. Levante el brazo y alinee los agujeros, inserte el tubo y bloquee también lados.

Nota: cuando retire el brazo, no se quite el cinturón ni gire el brazo. Puede hacer que la correa gire mal.

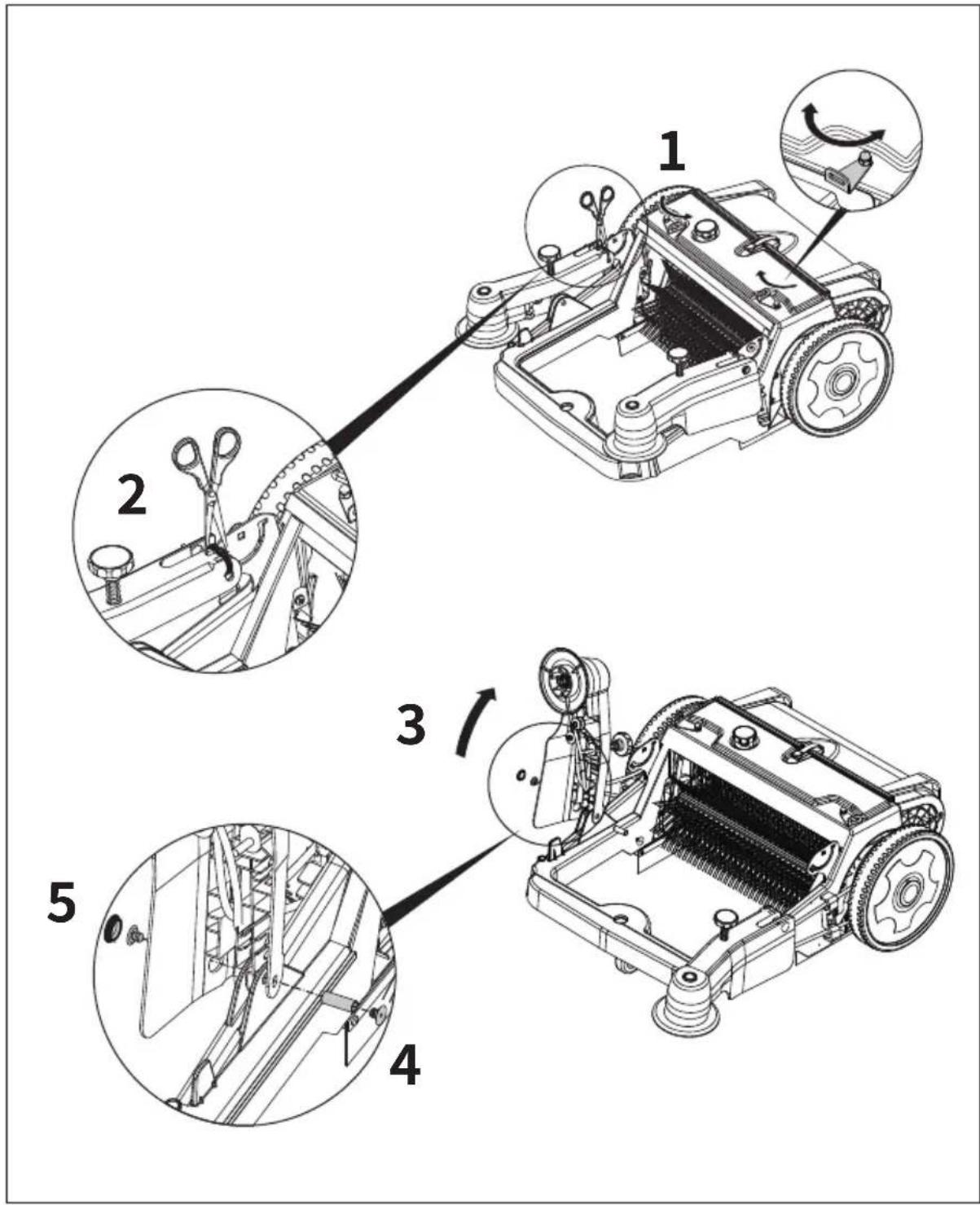

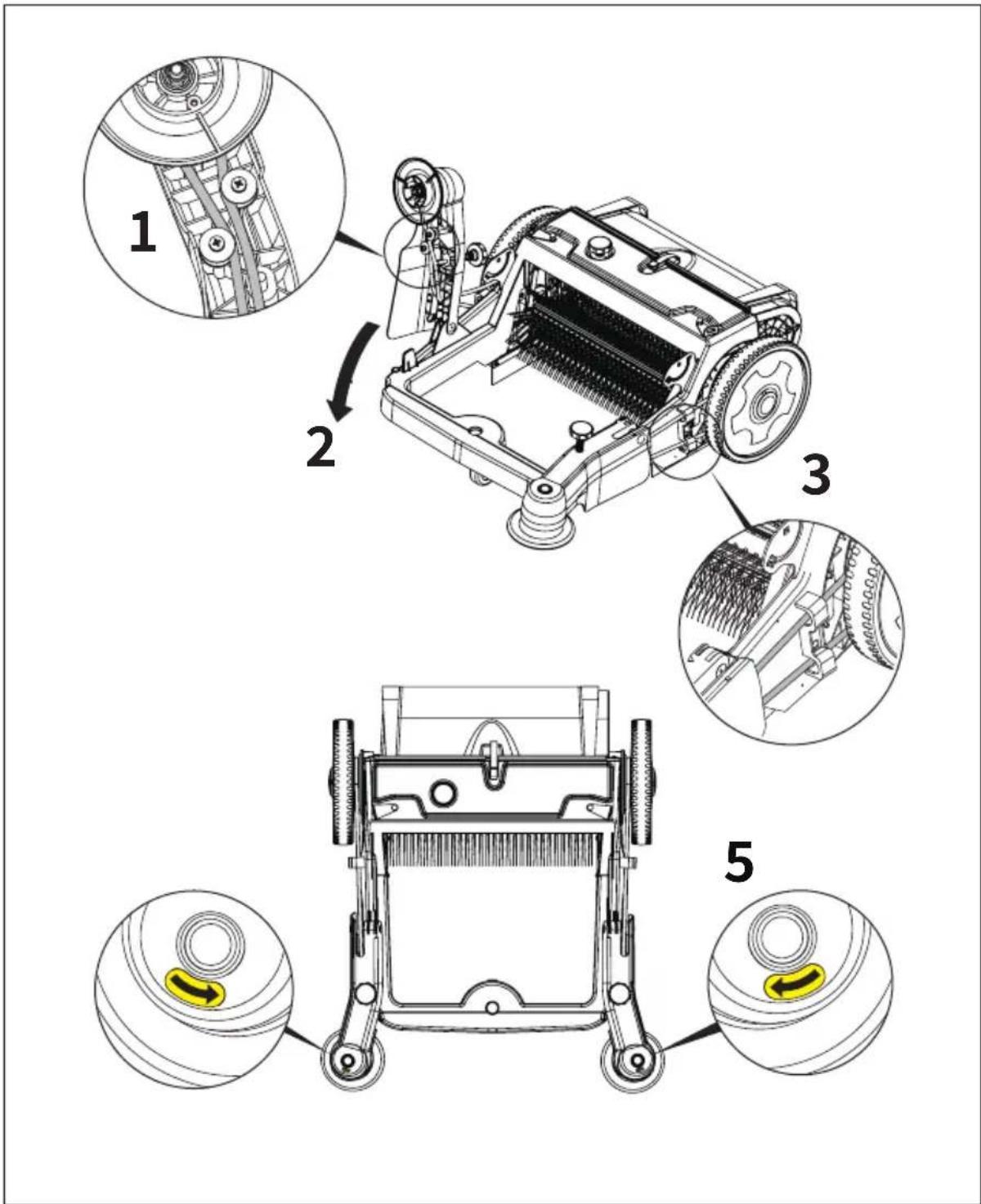

PASO 2 Retorno de la correa de transmisión

Converta el cinturón en el ejemplo 1 y bajo el brazo. Y convierta la correa en el ejemplo 3. Luego empuje la barredora manual y asegúrese de que la direccion de rotación del Plato giratorio sea la misma que la de la etiqueta.

Nota: Para evaporar confusiones, instale un lado y bajo instale el othero lado.

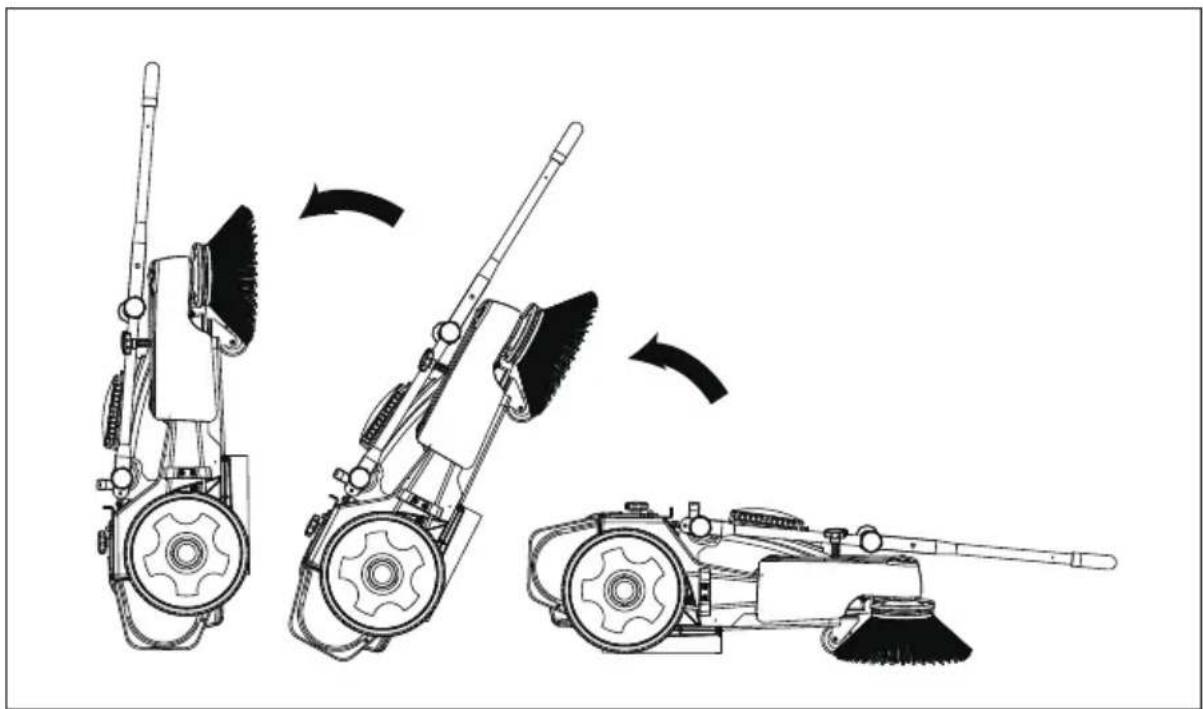

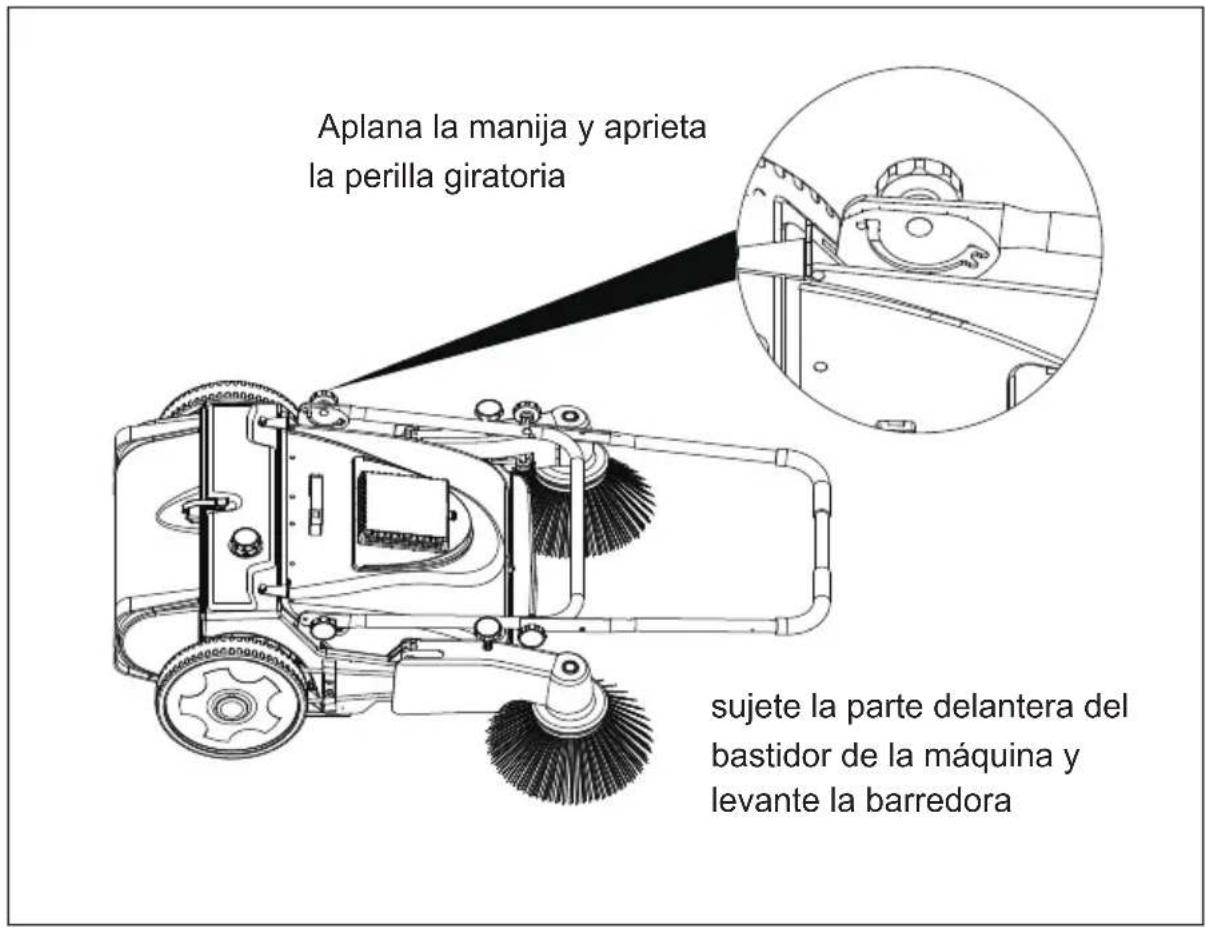

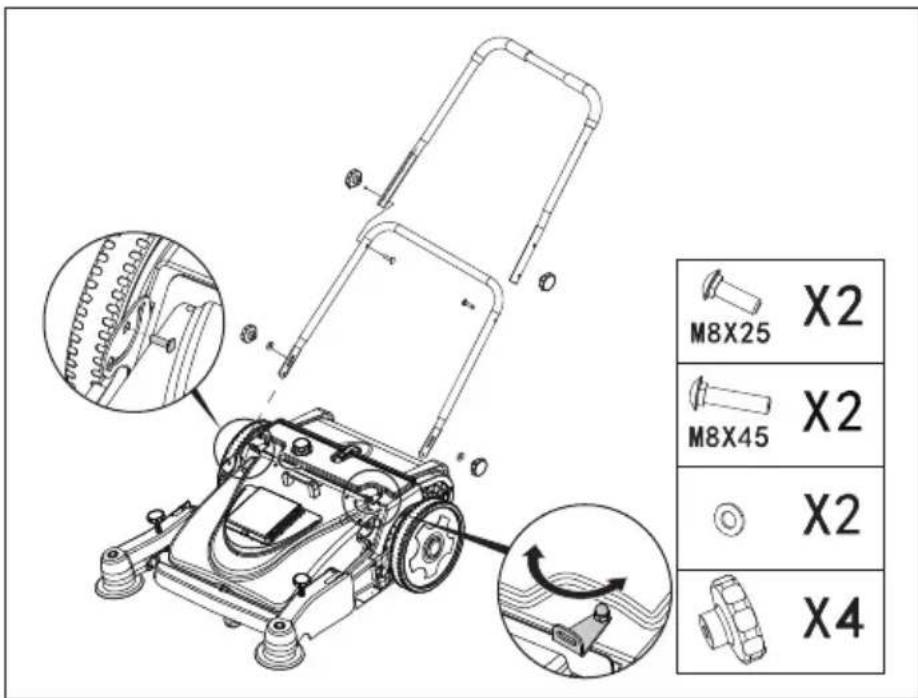

PASO 3 Ensamblaje de la manija

Instale el conteditor y ciérrelo, bajo instale la manija.

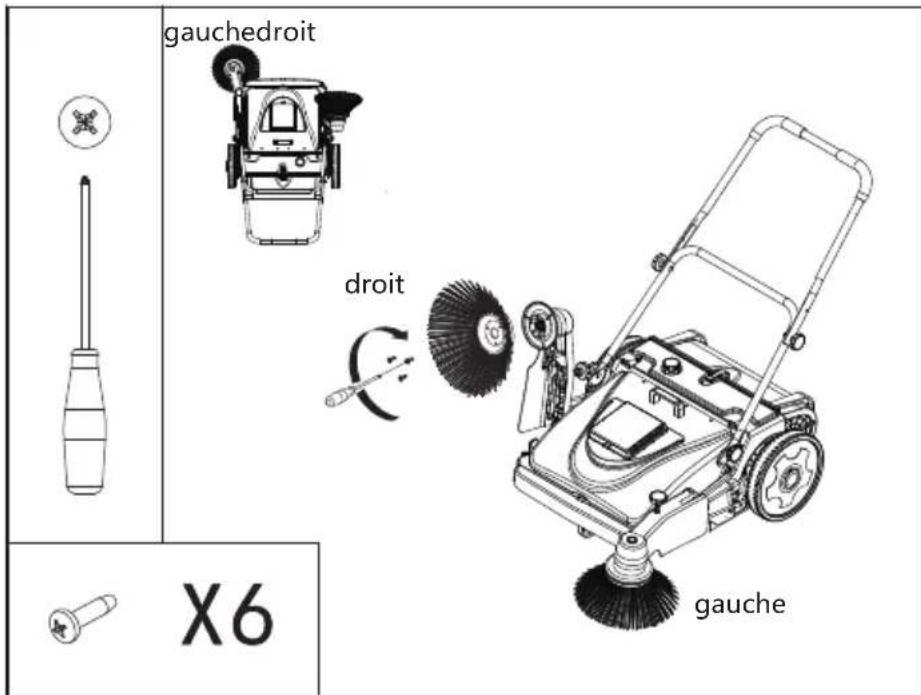

PASO 4 Instalación del cepillo lateral

Según la etiqueta del cepillo frontal para distinguir el cepillo lateral izquierdo y derechocho.

Tres tornillos para montar cada cepillo lateral.

Ajuste de alta del cepillo

Perilla giratoria de alta del cepillo principal
Bajar el cepillo: girar la perilla en sentido antihorario
Levantar el cepillo: girar la perilla en el sentido de las agujas del reloj

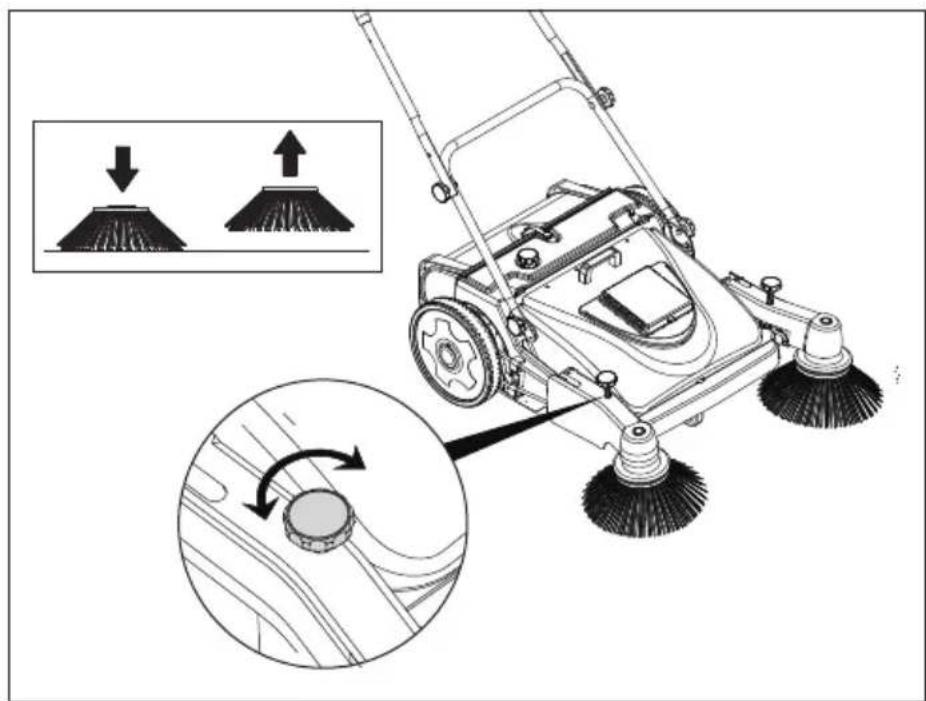

Perilla de giro de la alta del cepillo lateral
Bajar el cepillo: girar la perilla en sentido antihorario
Levantar el cepillo: girar la perilla en el sentido de las agujas del reloj

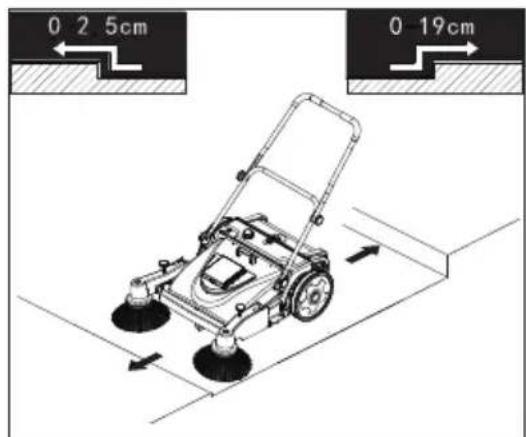

• La superficie de limpieza debe ser plana y competitiva con una diferencia de alta de ≤ 2,5 cm. Caminar el escalón en la dirección opuesta ≤ 19 cm.

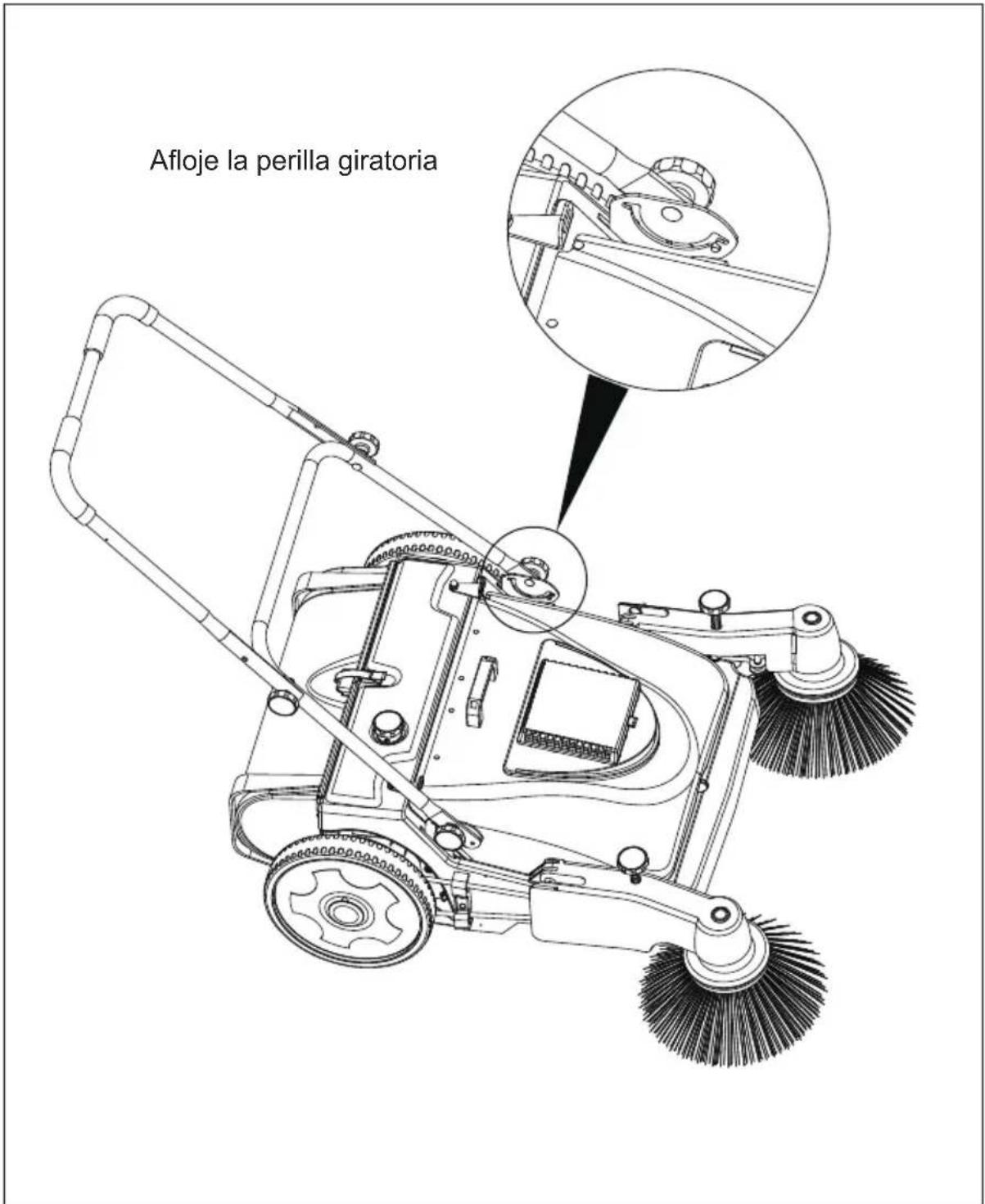

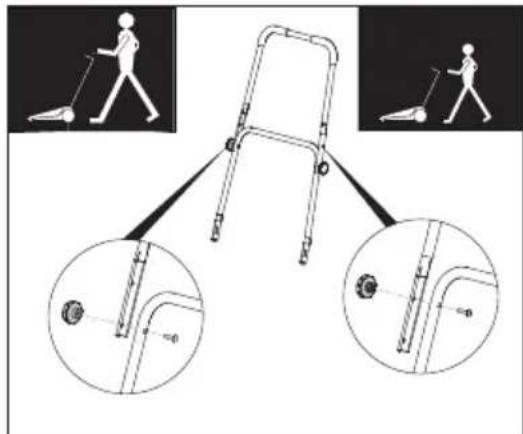

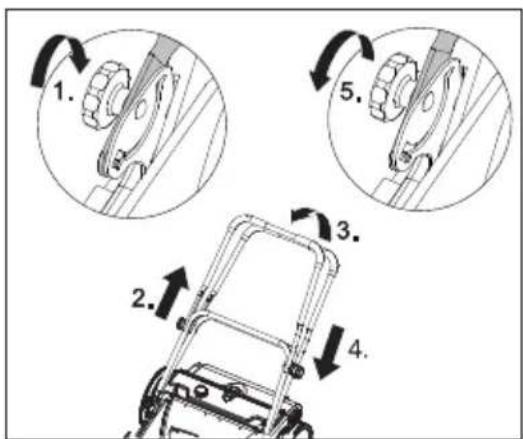

• Ajuste la alta del mango según sea Neededo.

• Ajuste el ángulo del mango según sea necesario.

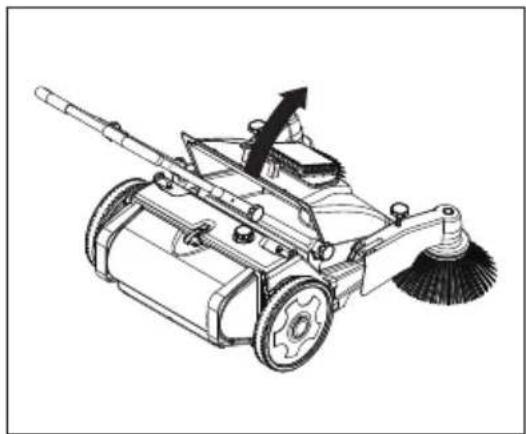

• Abra el botón de metal y bajo tire hacía antes para descargar el conteditor trasero.

Gire la perilla de metal y levante la para descargar el contentedor frontal.

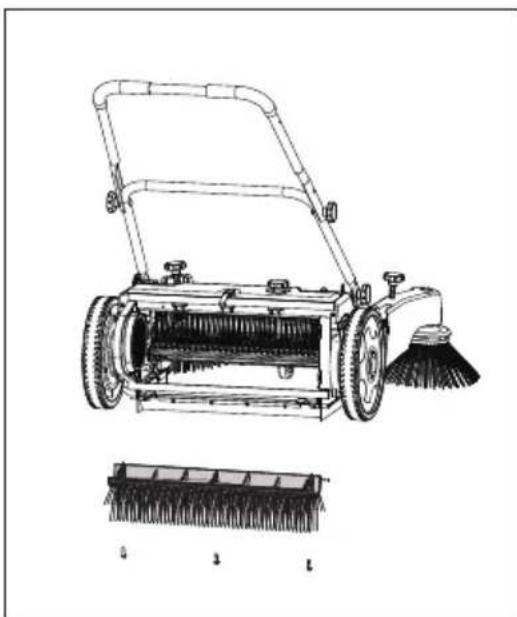

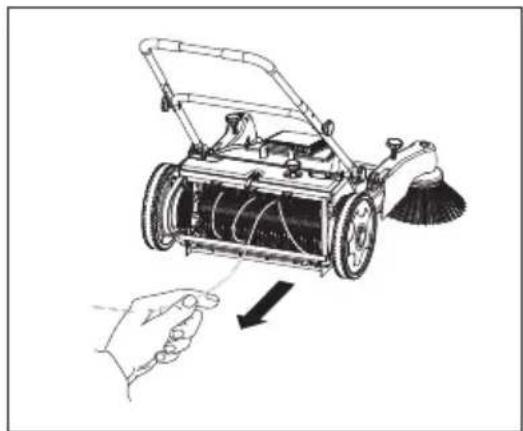

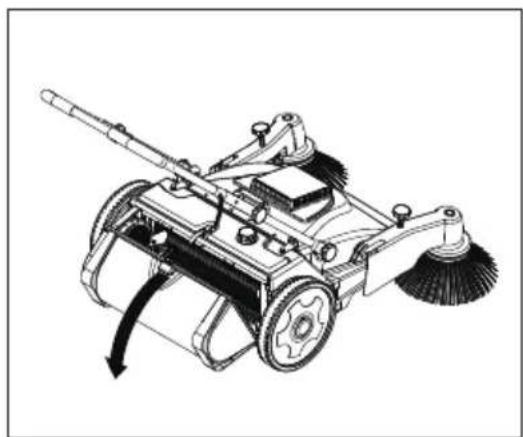

- Cuando el cepillo principal se enreda en la basura, deben sacarlo invirtiendo el cepillo giratorio.

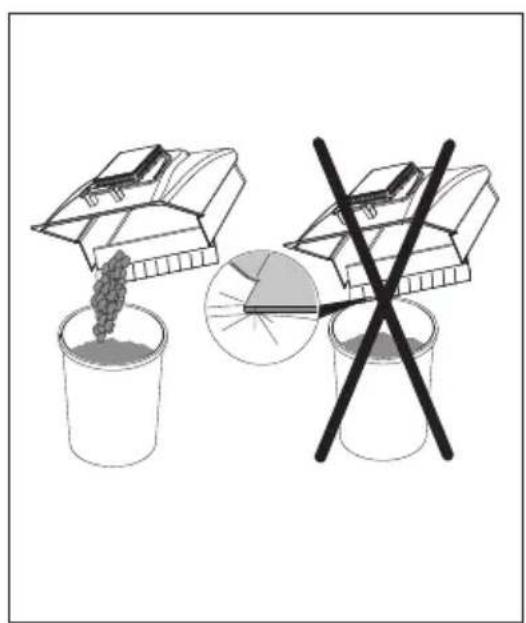

• Está prohibido romper el contentedor.

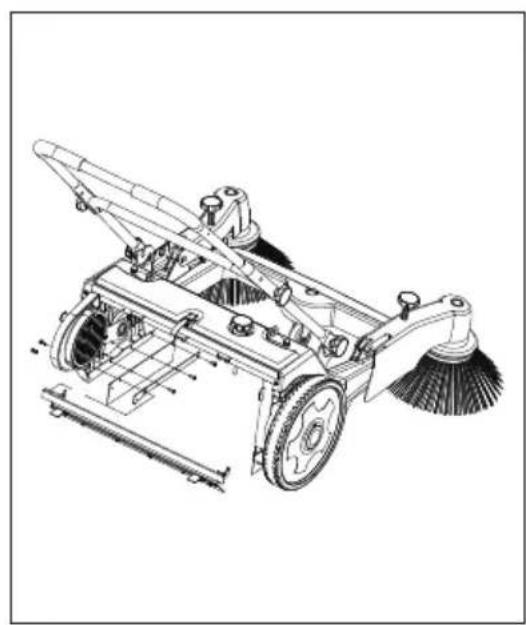

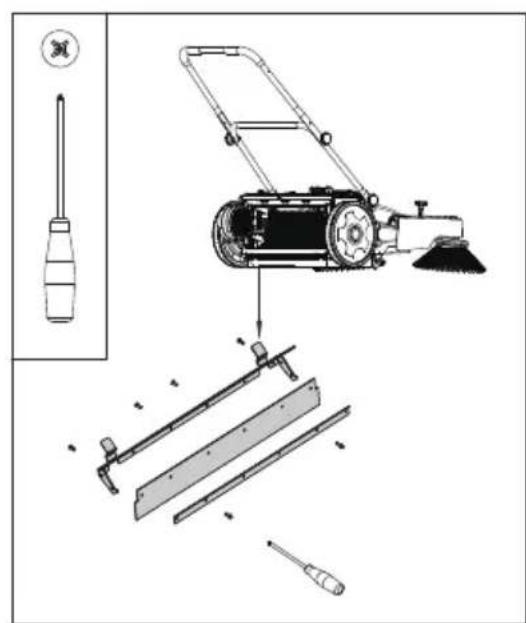

• Instale el borde de tierra en la parte posterior del cepillo principal.

• Instale el borde de tierra deodos del cepillo principal.

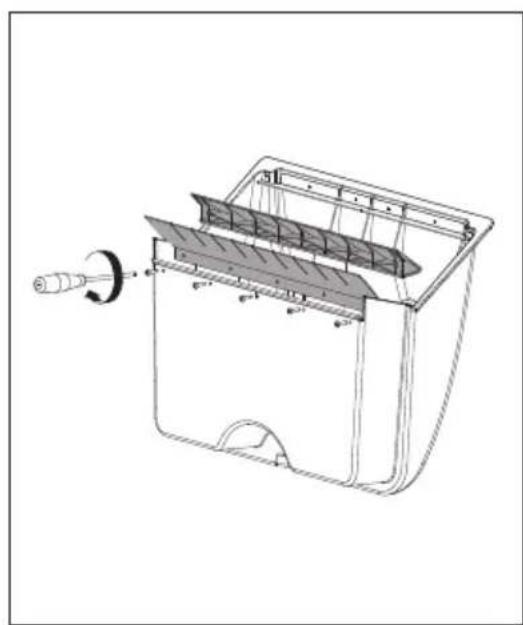

• Instale el deflector del sello del deposito.

• Instalación de descarga de cepillo principal.

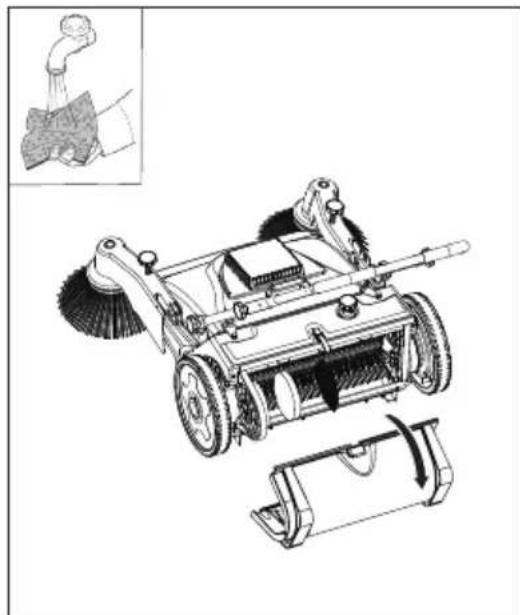

• Limpiar el filtro a tiempo.

El filtro de esponja se pueda lavar con agua,/secar y utiliser.

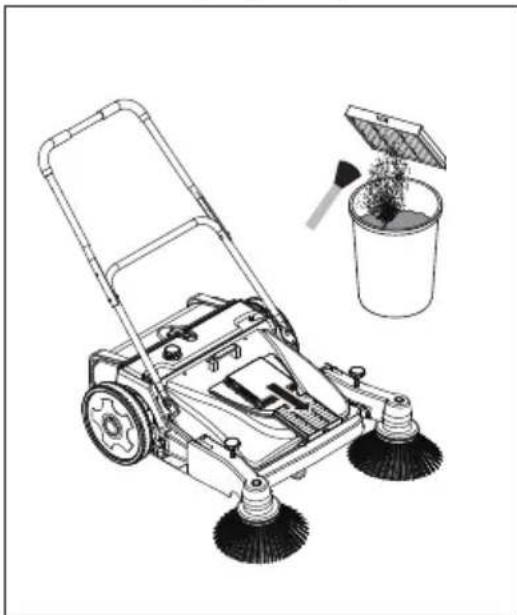

• Para limpiar el filtro superior, utilise un cepillo para limpiarlo, no lo enjuague con agua.

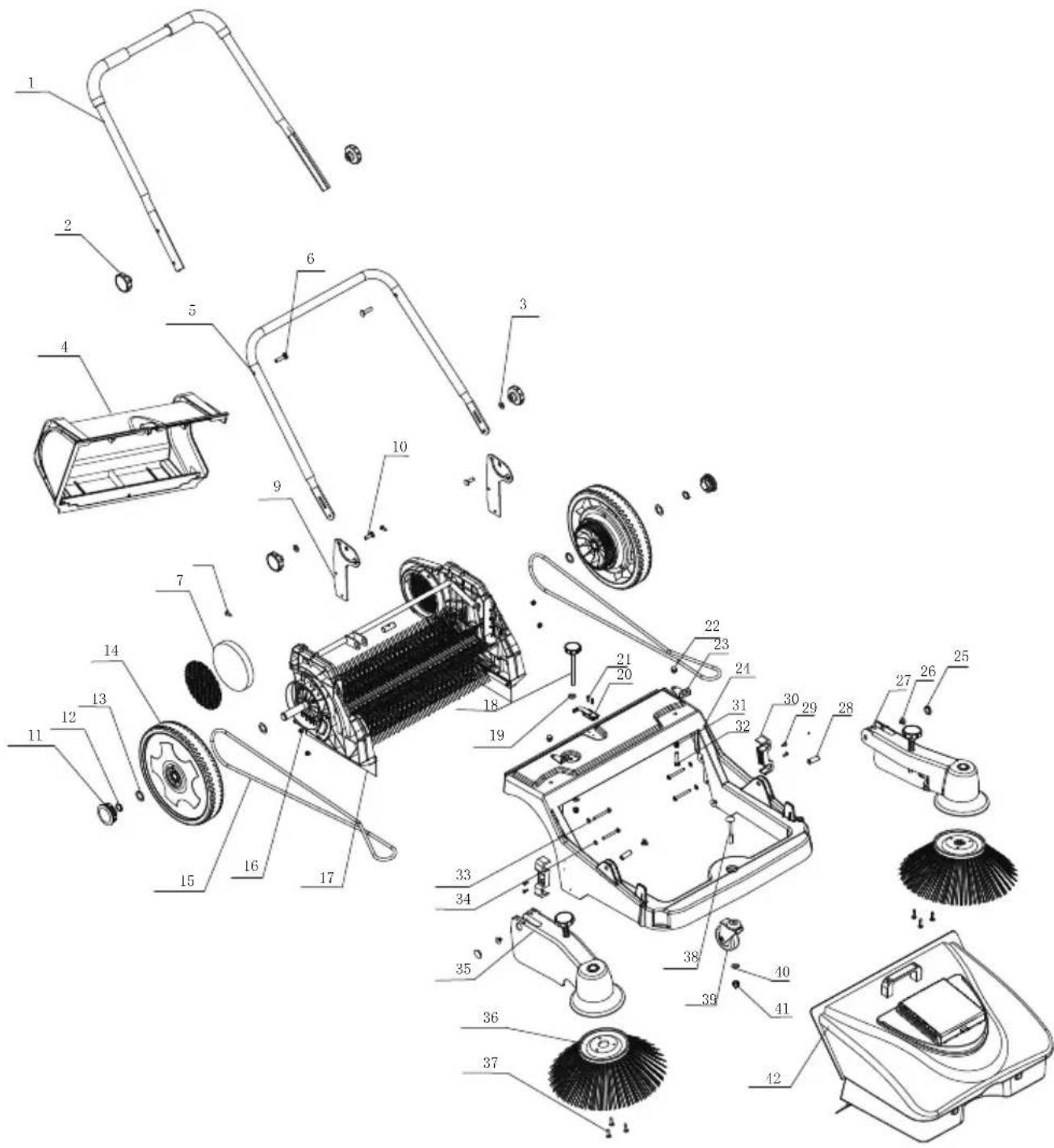

NO.	Nombre	NO.	Nombre
1	Encargarse de	22	Tuerca M8
2	Perilla giratoria	23	Placa de prensado
3	Lavadora 8	24	Estructura del cuerpo
4	Compartmento trasero	25	Enchufe del brazo
5	Piezas de empuñadura deslizante	26	Tapón de manga de metal
6	Tornillo de cabeza platillo Mx45	27	Componentes del brazo del cepillo lateral izquierdo
7	Filtro de esponja	28	Manga
8	Tornillo ST5.5X22	29	Tornillo St3.5x13
9	Placa de reposabrazos	30	Placa de guía de la correa
10	Tornillo de cabeza platillo M8x25	31	Primavera
11	Tapa de rueda	32	Perno M8X35
12	Anillo de eje 20	33	Tornillo de cabeza de disco empotrado en cruz M6X45
13	Lavadora 20	34	Lavadora 6
14	Rueda	35	Componentes del brazo del cepillo lateral derecho
15	Cinturón redondo	36	Cepillo lateral
16	Tuerca M6	37	Tornillo ST4.8X22
17	componentes de soporte de rueda y cepillo rodante	28	Tornillo de cézea platillo M10x75
18	Perilla giratoria	39	Castor
19	Almohadilla 8	40	Lavadora 10
20	Hebilla	41	Tuerca M10
21	Tornillo St3.5x16	42	Componentes del contentedor
