MANUAL DE USUARIO SWL R990 Lavor
MANUAL DE ISTRUCCIONES
ES pag. 70
OBUDOWA I KONSERWACJA
PL pag. 87
CAPÍTULO 3 - PREPARACIÓN (DESEMBALAJE) 71
CAPÍTULO 4 - CONDICIONES DE USO PERMITIDAS Y NO PERMITIDAS .....72
CAPÍTULO 5 - CARACTERÍSTICAS TÉCNICAS Y NIVELES DE RUIDO .....73
CAPÍTULO 6 - DESCRIPCIÓN DE LA MÁQUINA....73
CAPÍTULO 7 - SITIO DE TRABAJO QUE OCUPA EL OPERADOR Y PARADA DE EMERGENCIA . . . . . . . . . . . . . . . . . . . 78
CAPÍTULO 8 - NORMAS DE SEGURIDAD....78
CAPÍTULO 9 - CONTROLES ANTES DE LA PUESTA EN MARCHA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
CAPÍTULO 10 - ARRANQUE Y PARADA 79
CAPÍTULO 11 - USO CORRECTO Y CONSEJOS....80
CAPÍTULO 12 OPERACIONES DE MANTENIMIENTO NORMAL....81
CAPÍTULO 13 - OPERACIONES DE MANTENIMIENTO EXTRAORDINARIAS ..... 83
CAPÍTULO 14 - PUESTA FUERA DE SERVICIO ....83
CAPÍTULO 15 - DESMONTAJE / ELIMINACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
CAPÍTULO 16 - SITUACIONES DE EMERGENCIA 84
CAPÍTULO 17 - DEFECTOS - CAUSAS - SOLUCIONES....85
CAPÍTULO 18 - GARANTIA 85
TABLA 1 86

ATENCIÓN: ANTES DE UTILIZAR LA MÁQUINA LEAN DETENIDAMENTE ESTE MANUAL DE INSTRUCCIONES!
LA EMPRESA "LAVORWASH S.P.A." DECLINA TODA RESPONSABILIDAD POR LOS POSIBLES DAÑOS CAUSADOS A COSAS Y/O PERSONAS QUE DERIVEN DE LA INOBSERVANCIA DE LAS NORMAS MENCIONADAS EN ESTE MANUAL O DE UN USO IRREGULAR E/O IMPROPIO DE LA MÁQUINA.
PARA CUALQUIER ULTERIOR CONSULTA TENGAN SIEMPRE CON USTEDES ESTE MANUAL (SI SE PERDIERA SOLECITEN ENSEGUIDA UNA COPIA A SU DISTRIBUIDOR).
LA EMPRESA SE RESERVA EL DERECHO DE EFECTUAR MODIFICACIONES O PERFECCIONAMIENTOS A LAS MÁQUINAS DE PRODUCCIÓN PROPIA, SIN TENER LA OBLIGACIÓN POR SU PARTE DE ACTUALIZAR LAS PRECEDENTEMENTE VENDIDAS.
TODAS LAS BARREDORAS INDUSTRIALES SON CONFORMES A LAS NORMATIVAS CEE Y LLEVAN LA SIGUIENTE PLACA:

CAPÍTULO 2 - OBJETIVOS / INTENCIONES
Para facilitar la consulta y relectura de los temas de interés, consultar el índice del principio de la sección correspondiente a su idioma.
Este manual ha sido redactado por el fabricante y es parte integrante del producto; como tal, debe ser conservado con cuidado durante toda la vida útil de la máquina hasta su desguace.
El cliente debe asegurarse de que los operadores hayan leído o conozcan en contenido de este manual para cumplir estrictamente las instrucciones aquí descritas.
Solo la observancia constante de las instrucciones dadas en este manual permite obtener los mejores resultados en términos de seguridad, rendimiento, eficacia y durabilidad del producto que ahora posee. El incumplimiento de estas normas, podrá provocar daños potenciales a las personas, a la máquina, a la superficie que se lava y al medio ambiente que en ningún caso podrán atribuirse al fabricante.
Este manual se refiere detalladamente a la máquina y proporciona indicaciones y descripciones relacionadas únicamente con las baterías y cargadores (opcionales) disponibles.
Las baterías y el cargador son componentes fundamentales para completar la máquina y condicionan el funcionamiento en términos de autonomía y rendimiento. Solo la combinación correcta entre los dos accesorios (baterías y cargador) permite obtener el máximo rendimiento y evita grandes pérdidas de dinero. Para informaciones detalladas al respecto, es esencial consultar los manuales específicos de las baterías y el cargador de las mismas. Los cargadores y baterías que recomendamos (opcionales) garantizan la mejor combinación con la máquina y ofrecen, además de una versatilidad excepcional (cargadores), unos estándares de calidad y rendimiento líderes en su clase.
CAPÍTULO 3 - PREPARACIÓN (DESEMBALAJE)
Una vez que hayan quitado el embalaje exterior, quiten la máquina de la bancada; esta operación puede realizarse de dos maneras:

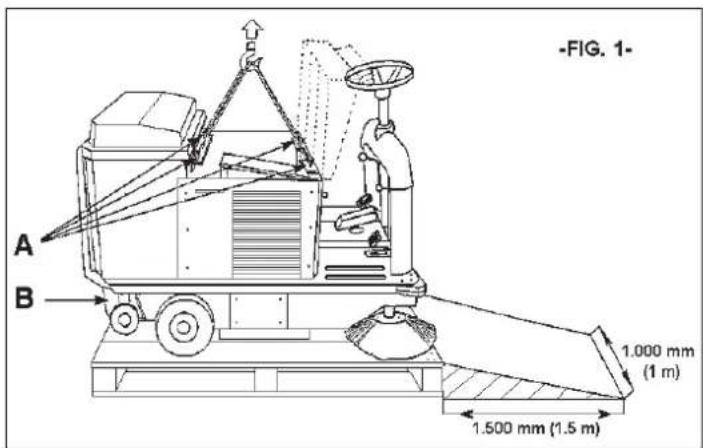

- Preparen un gancho de 4 tirantes que tenga una capacidad adecuada a la masa de la máquina (indicada en la placa CE). Levanten el capó del motor y enrosquen las 4 armellas o ganchos de elevación en las correspondientes rocas (los ganchos de elevación están en la gaveta de recogida -Detalle B Fig. 1-, junto con los cepillos laterales y los manuales de instrucciones); enganchen las cuatro correas a los respectivos ganchos de elevación de la máquina -Detalle A Fig. 1-, y con la ayuda de una carretilla elevadora o de un puente-grúa (de capacidad adecuada a la masa de la máquina), elévenla de la

ATENCIÓN:
QUINA PUEDE ELEVARSE SÓLAMENTE CUANDO LAS CUATRO CORREAS ESTÉN ENGANCHADAS A LAS RESPECTIVAS ARGOLLAS DE ELEVACIÓN (ARMELLAS M10).


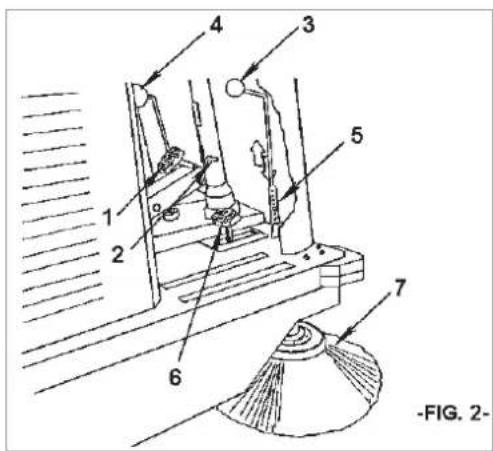

1 2 3 4 5 6 7 -FIG. 2-- Preparen un plano inclinado (que tenga una capacidad de resistencia adecuada a la masa de la máquina) para poner pegado al lado estrecho de la bancada, que tenga por lo menos 1,5 m de largo (para que no dañe las bandas protege-polvo de goma) y 1 m de ancho; quiten las maderas que rodean las ruedas y quiten el freno de estacionamientos -Detalle 1 Fig. 2-, presionándolo de manera que se desenganche la palanca de bloqueo. Ahora, para el modelo SWL-R990 habrá sólo que empujar la máquina por la rampa (esta operación hay que realizarla controlando que no haya personas delante de la máquina y en una amplia superficie plana).
Una vez completada la operación de desembalaje, desmonten y conserven los ganchos (armellas); monten el cepillo lateral derecho -Detalle 7 Fig. 2-, y si fuera necesario el cepillo lateral izquierdo.
IIMPORTANTE: El utilizador tendrá que encargarse de eliminar todos los materiales sobrantes que quedan después de haber desembalado, siguiendo las normas específicas para la eliminación actualmente en vigor

ATENCIÓN:
TROLEN OUE LAS PROTECCIONES DE LA MÁQUINA ESTÉN PERFECTAMENTE
ÍNTEGRAS Y BIEN MONTADAS; SI TUVIERAN DEFECTOS O FALTARA ALGUNA, NO PONGAN EN MARCHA LA MÁQUINA Y ONTACTEN ENSEGUIDA AL DISTRIBUIDOR O A LA EMPRESA CONSTRUCTORA.
CAPÍTULO 4 - CONDICIONES DE USO PERMITIDAS Y NO PERMITIDAS
● CONDICIONES DE USO PERMITIDAS:
Las escobas motrices serie SWL-R 990 pueden ser usadas para limpiar residuos de elaboración, polvo y suciedad en general, todas las superficies llanas, duras, no excesivamente irregulares como: cemento, asfalto, grés, cerámica, madera, chapa, mármol, alfombras de goma o material plásticoen general, corrugadas o lisas, alfombras sintéticas o de fibra de pelo corto, en ambientes cerrados o al aire libre.
● CONDICIONES DE USO NO PERMITIDAS
Las motobarredoras serie SWL-R990 ET no se pueden utilizar en cuestas con más del 18% de inclinación con centralita standard, mientras que con centralita aumentada no se pueden superar inclinaciones de más del 20%
Las motobarredoras serie SWL-R990 ST no se pueden utilizar con más del 16% de inclinación.
- El modelo SWL-R990 ST, puesto que funciona con motor de explosión no se puede utilizar en lugares cerrados, ya que los gases de escape contienen monóxido de carbono, un gas inodoro pero letal.
- No se pueden utilizar en lugares donde haya materiales explosivos o inflamables.
- No se pueden utilizar sobre pisos de tierra, grava o muy irregulares.
No pueden recoger aceites, venenos ni materiales químicos en general, (si se debe utilizar la máquina
en establecimientos de productos químicos es necesario solicitar la certificación específica expedida por el revendedor o por la casa madre).
- No se pueden utilizar en calles urbanas ni en carreteras extraurbanas, como tampoco pueden circular por cualquier calzada pública.
- No se pueden utilizar en lugares escasamente iluminados, ya que no tienen un sistema propio de iluminación.
- No se pueden remolcar de ninguna manera, ni en lugares privados ni tanto menos por carreteras o lugares públicos.
- No se pueden utilizar para barrer nieve, no se pueden utilizar para lavar o desengrasar superficies en generas, mojadas o muy húmedas.
- No se pueden utilizar en presencia de hilados o materias filiformes, ya que el tipo de material a recoger es incompatible con la rotación de los cepillos.
- No se pueden utilizar de ninguna manera como apoyo para cosas o como superficie levantada para cosas y personas.
No permitir nunca que personas se acerquen dentro del radio de acción de la máquina. - No aportar modificaciones de ninguna clase sin la autorización del fabricante.
CAPÍTULO 5 - CARACTERÍSTICAS TÉCNICAS Y NIVELES DE RUIDO
| CARACTERÍSTICAS TÉCNICAS U.M. SWL-R 990 ET SWL-R 990 ST | |||
| ALIMENTACIÓN // Batería Gasolina | |||
| ANCHO CEPILLO CENTRAL mm 700 700 | |||
| ANCHO CEPILLO CENTRAL + N. 1 CEPILLO LATERAL DERECHO | mm 920 920 | ||
| ANCHO CEPILLO CENTRAL + N. 2 CEPILLOS LATERALES A DERECHA E IZQUIERDA | mm 1.150 | 1.150 | |
| VELOCIDAD MÁX. DE AVANCE m/s 1,72 | 2,13 | ||
| VELOCIDAD MÁXIMA MARCHA ATRÁS | m/s 0,88 | 0,5 | |
| CAPACIDAD MÁXIMA DE LIMPIEZA (CON 2 CEPILLOS LATERALES) | mq/h | 6.200 | 7.700 |
| INCLINACIONES MÁXIMAS SUPERABLES | % | 18 | 16 |
| TRACCIÓN | // | Ruedas traseras | Rueda delantera |
| TRANSMISIÓN | // | Eléctrica | Oleodinámica |
| RADIO DE CURVA (A LA MÁXIMA VELOCIDAD) | mm | 1.450 | 1.450 |
| SUPERFICIE FILTRANTE (N. 6 FILTROS) | mq | 6 | 6 |
| CAPACIDAD CONTENEDOR | L | 62 | 62 |
| LONGITUD MÁXIMA CON CONTENEDOR | mm 1.430 | 1.430 | |
| ANCHO MÁXIMO | mm 910 910 | ||
| ALTURA | mm 1.140 | 1.140 | |
| PESO SIN BATERÍAS | Kg | 260 300 | |
| NIVEL DE RUIDO LpA | Db(A) | 64,9 | 80,8 |
| Potencia sonora medida LwA | Db(A) | 85,1 | 96,5 |
| Potencia sonora garantizada LwA | Db(A) | 85,1 ± 2,5 | 96,5 ± 2,5 |
| Vibraciones transmitidas al usuario, en el volante | m/s ^2 1,38 | 0,44 | |
| Vibraciones transmitidas al usuario, en el asiento | m/s ^2 | 0,38 | 0,51 |
CAPÍTULO - 6 DESCRIPCIÓN DE LA MÁQUINA

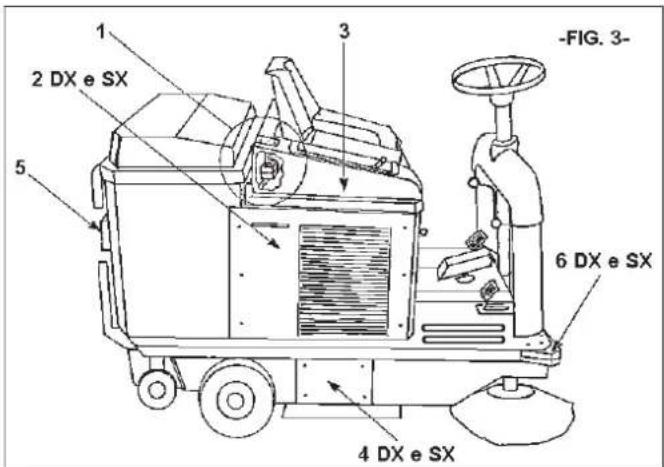

En la Fig. 3 se pueden ver las protecciones de seguridad, las que deben estar perfectamente montadas e íntegras.
No se puede usar la máquina si faltan una o más protecciones o si están dañadas.
La descripción de las protecciones son los expuestos debajo:
Pieza
Descripción
| 1 | Interruptor de seguridad operador sentado |
| 2 | Lateral superior derecha e izquierda |
| 3 | Capó principal |
| 4 | Chapa protección cepillo central derecha e izquierda |
| 5 | Flash intermitente |
| 6 | Rueda delantera angular |


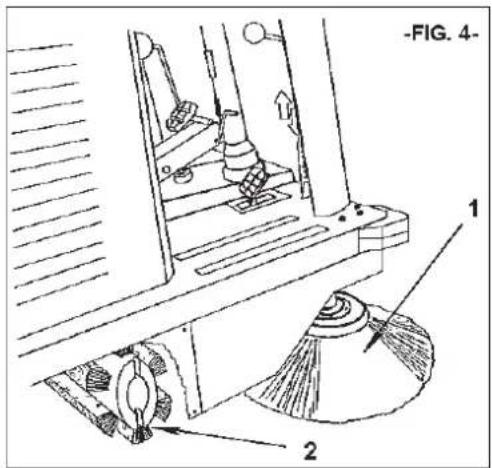

El cepillo lateral, Detalle 1 Fig. 4 funciona como conductor del polvo y de los desechos y sirve exclusivamente para la limpieza de bordes, perfiles, luego de lo cual tiene que ser desconectado para evitar se levante el polvo inútilmente y porque el efecto limpieza del cepillo lateral es menor que el obtenido por el cepillo central.
CEPILLO CENTRAL:

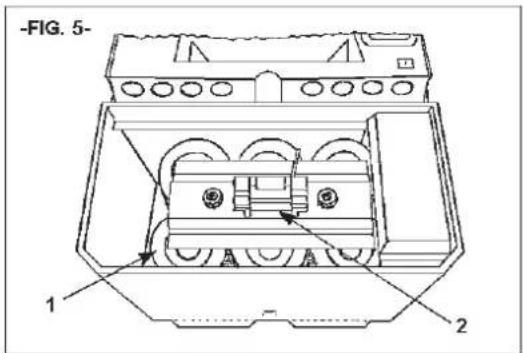

El cepillo central Detalle 2 Fig. 4 es el órgano principal de la máquina, que permite cargar el polvo y los desechos en el recipiente de recogida; puede ser pedido con cerdas de dureza y tipo diferentes, de acuerdo con el tipo de material a recoger y puede regularse su altura cuando se consume (Véase Capítulo 13).
IMPORTANTE: No recoger cuerdas, hilos, precintos de embalaje, palos, etc. de mas de 25 cm de largo, porque podrían envolver el cepillo central y lateral.

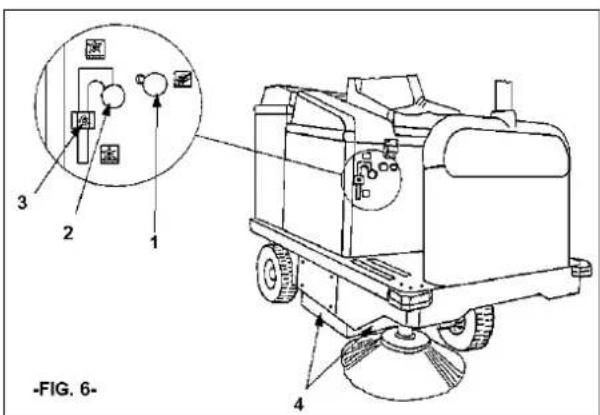

SISTEMA DE FILTRADO:
El efecto de filtrado de la máquina hace que no se vea polvo en el ambiente durante el trabajo, y se obtiene con filtros de cartucho Detalle 1 Fig. 5; el sistema de filtrado puede ser desconectado tirando del pomo visible en el Detalle 1 Fig. 6.
JUNTAS ANTIPOLVO:
Véanse la Detalle 4 Fig. 6. Estas piezas rodean al cepillo central y son fundamentales para el buen funcionamiento de la máquina ya que permiten la aspiración. Por tanto es importante verificar a menudo que se encuentren en buenas condiciones.
RECIPIENTE DE RECOGIDA:

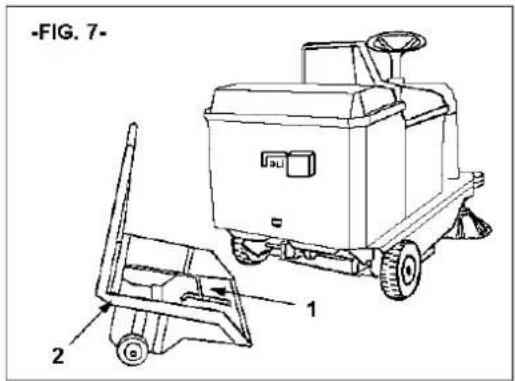

El recipiente de recogida. Detalle 1 Fig. 7, de material
plástico resistente sirve para contener todo el material recogidopor el cepillo central y el polvo de los filtros. IMPORTANTE: la operación de vaciado del recipiente debe ser efectuada siempre con el motor apagado, con guantes y si fuera el caso con mascarilla para proteger las vías respiratorias del polvo, siempre presente en esta operación.
PEDAL ALZA-ALETA:

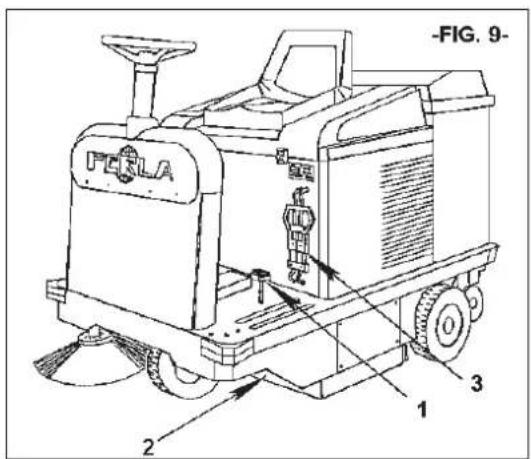

El alza-aleta -Detalle 1 Fig. 9-, hace que se levante la banda delantera -Detalle 2 Fig. 9- presionando el pedal, haciendo que sea posible recoger objetos voluminosos. Indicando por consiguiente para hojas, paquetes de cigarillos, etc...
Presionando este pedal -Detalle 4 Fig. 10- la máquina disminuye velocidad y se para (hasta que se suelta el pedal).
FRENO DE ESTACIONAMIENTO:
Si se quiere dejar la máquina en posición frenada (Parking) hay que actuar de la siguiente manera: Con el pie izquierdo apretar el pedal del freno hasta el fondo y retroceder ligeramente el pie hacia si mismos para bloquearlo. Para soltar el freno de estacionamiento basta apretar de nuevo el pedal 4 Fig. 10.
PEDAL AVANCE Y MARCHA ATRÁS: sólo para versión ELÉCTRICA
Detalle 3 Fig. 10. Este pedal tiene dos funciones según la posición del selector de marcha 1 del cuadro de mandos: cuando el selector está en la posición avanzada, presionando el pedal la máquina avanza, viceversa, cuando la palanca del selector está situada hacia atrás, presionando el pedal la máquina retrocede. Por motivos de seguridad, la velocidad de la máquina en marcha atrás es muy lenta. Dejando el selector en la posición central, la máquina no avanza ni retrocede.
PEDAL AVANCE Y MARCHA ATRÁS: Sólo para versión DE EXPLOSIÓN
Detalle 3 Fig. 10. Consiste en un balancín con dos funciones: presionando la parte DERECHA (con la flecha hacia arriba) la máquina avanza, mientras que presionando la parte IZQUIERDA (con la flecha hacia a bajo) la máquina retrocede. Por motivos de seguridad, la velocidad de la máquina en marcha atrás es muy lenta.
PALANCA DE ACTIVACIÓN DEL CEPILLO LATERAL: Vale para todos modelos.
La palanca de activación, 1 Fig. 10, permite bajar el cepillo estando en el puesto de conducción; cabe recordar que el cepillo lateral se debe utilizar sólo para limpiar bordes, perfiles, rincones, y que está siempre en rotación cuando el motor de la máquina está en rotación. Para bajar y accionar el cepillo lateral, empujar todo hacia adelante la palanca 1 Fig. 10; para desactivarlo llevar la palanca a la posición inicial, tirando de ella todo hacia atrás.


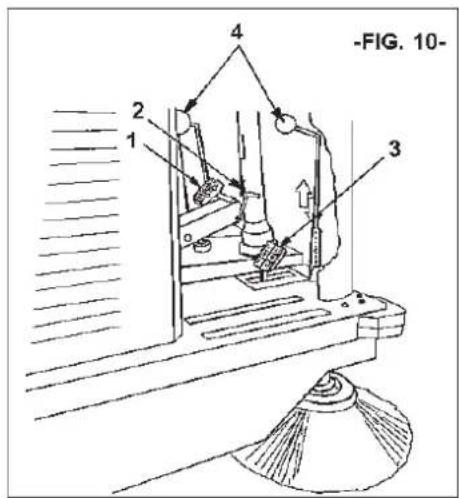

-FIG. 10-
ATENCIÓN:
NO TOQUEN NUNCA CON LAS MANOS EL CEPILLO LATERAL DURANTE LA ROTACIÓN, NI RECOJAN MATERIALES HILACHOSOS..
EMPUÑADURA PARA EL CIERRE DE LA ASPIRACIÓN: Vale para todos modelos.
Detalle 1 Fig. 6- Si se tira hacia el exterior esta empuñadura corta la aspiración. Ha que cerrar la aspiración
cada vez que se quieran sacudir los filtros o cuando haya que pasar por superficies húmedas (con el motor encendido).
PALANCA SALIDA CEPILLO CENTRAL: Vale para todos modelos.
Esta palanca -Detalle 2 Fig. 6-, permite activar o desactivar el cepillo central. Si se mueve hacia abajo por la ranura, el cepillo se baja en posición de trabajo; en cambio cuando está arriba en la muesca de sujeción, el cepillo se desactiva.
DOTACIÓN DE LOS INSTRUMENTOS SWL-R 990 ET
1) Selector de marcha
2) Cuentahoras
3) Llave de Puesta en marcha
4) Interruptor Motor Cepillos
5) Indicador Estado de Carga
6) Botón Vibrador Filtros
7) Botón Avisador acústico
8) Interruptor Luz Trabajo (opcional)


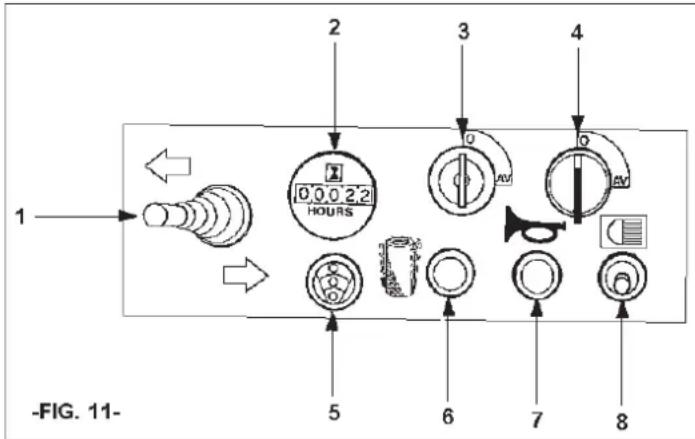

1 2 3 4 0.0022 HOURS 5 6 7 8 -FIG. 11-- SELECTOR DE MARCHA:
-Detalle 1 -. La palanca del selector de marcha, sirve para que avance o retroceda la máquina. Cuando el selector está en la posición avanzada presionando el pedal -Detalle 3 Fig. 10- la máquina avanza, y si la palanca del selector está colocada hacia detrás, presionando el pedal la máquina va marcha atrás. Por motivos de seguridad, la velocidad de la máquina cuando va marchas atrás es muy reducida. Dejando el selector en la posición central, la máquina no va ni para adelante ni para detrás.
BOTÓN SACUDIDA FILTROS:
-Detalle 6 - Sirve para vibrar (limpiar) eléctricamente los filtros de aspiració por medio de un motovibrador -Detalle 2 Fig. 5-; hay que presionarlo unas 6-7 veces por unos 8-10 segundos cada vez (esta operación hay que efectuarla antes de empezar el trabajo, antes de vaciar la gaveta de recogida y con el motor apagado); si se quisiera efectuar esta operación con el motor encendido, habrá que cerrar la aspiración, tirando del pomo -Detalle 1 Fig. 6-.
BOTÓN AVISADOR ACÚSTICO
-Detalle 7 -. Presionando este botón se activa el claxon.
- INTERRUPTOR MOTOR CEPILLOS:
-Detalle 4-. Accionando este interruptor se activa la rotación del capillo central y del cepillo/s lateral/es de la aspiración.
LLAVE DE PUESTA EN MARCHA:
-Detalle 3 -. Activa todo el tablero de mandos y en concreto el potenciómetro para el desplazamiento; de esta manera se pueden efectuar desplazamientos sin tener que trabajar por fuerza.
- INTERRUPTOR LUZ DE TRABAJO: Opcional.
-Detalle 8 -. Sirve para encender la luz orientable mientras se trabaja.
INDICADOR ESTADO DE CARGA:
-Detalle 5 - Indica el nivel de carga de las baterías y está representado por tres luces de colores (roja, amarilla y verde); girando la llave de puesta en marcha 6, los LEDs se encienden en el orden siguiente: rojo - amarillo - verde; esperar que la luz verde esté encendida antes de hacer avanzar (o retroceder). Si es enciende el LED rojo, es necesario proceder a recargar las baterías.

SE ACONSEJA NO ESPERAR QUE SE ENCIENDA EL LED ROJO PARA PROCEDER A RECARGAR LAS BATERÍAS, SINO EFECTUAR LA OPERACIÓN DE CARGA A LA PRIMERA SEÑAL DE LED AMARILLO.
CUENTAHORAS:
-Detalle 2 -. Instrumento que visualiza el número de horas de trabajo efectuadas por la máquina.

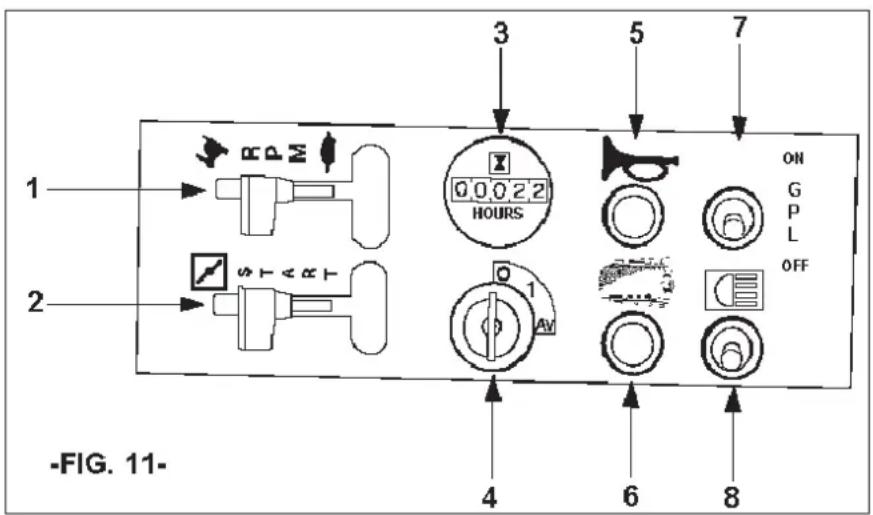

DOTACIÓN DE LOS INSTRUMENTOS SWL-R 990 ST
1) Palanca acelerador 6) Botón Vibrador Filtros
2) Palanca Start 8) Interruptor Luz Trabajo (opcional)
3) Cuentahoras
4) Llave de Puesta en marcha
5) Botón Avisador acústico

Part. 1 Fig. 11. La palanca acelerador controla el número de revoluciones del motor.
PALANCA "START";
Detalle 2 Fig. 11. Sirve para poner en marcha la máquina "en frío". Se debe colocar hacia adelante; una vez encendido el motor, volver a ponerla, despacio, hacia atrás.
CUENTAHORAS:
Detalle 3 Fig. 11. Instrumento que visualiza el número de horas de trabajo efectuadas por la máquina.
LLAVE DE PUESTA EN MARCHA:
Detalle 4 Fig. 11 Activa todo el tablero de mandos y en concreto el potenciómetro para el desplazamiento; de esta manera se pueden efectuar desplazamientos sin tener que trabajar por fuerza.
BOTÓN AVISADOR ACÚSTICO:
Detalle 5 Fig. 11. Presionando este botón se activa el claxon.
BOTÓN SACUDIDA FILTROS:
Sirve para vibrar (limpiar) eléctricamente los filtros de aspiració, Detalle 6 Fig. 11 por medio de un motovibrador Detalle 2 Fig. 5; hay que presionarlo unas 6-7 veces por unos 8-10 segundos cada vez (esta operación hay que efectuarla antes de empezar el trabajo, antes de vaciar la gaveta de recogida y con el motor apagado); si se quisiera efectuar esta operación con el motor encendido, habrá que cerrar la aspiración, tirando del pomo Detalle 1 Fig. 10.
- INTERRUPTOR LUZ DE TRABAJO: Optional.
Detalle 8 Fig. 11. Sirve para encender la luz orientable mientras se trabaja.
CAPÍTULO 7 - SITIO DE TRABAJO QUE OCUPA EL OPERADOR Y PARADA DE EMERGENCIA

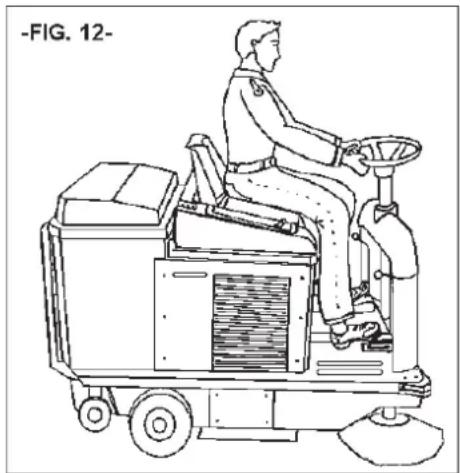

SITIO DE TRABAJO:
El sitio que debe ocupar el operador mientras trabaja usando la máquina, debe ser exclusivamente el que indica la Fig. 12.
IMPORTANTE: La máquina, por motivos de seguridad, se apaga automáticamente si el operador se levanta del asiento de conducción o si el capó principale 3 fig. 3 se levanta o no está completamente cerrado.
PARADA DE EMERGENCIA: Sólo para versión ELÉCTRICA
Agarrar con la mano izquierda la manija del conector Detalle 3 Fig. 9 y extraerla tirando de ella hacia arriba y apretar con fuerza el pedal del freno Detalle 4 Fig. 10; al no estar más alimentados, todos los motores se pararán inmediatamente.

PARADA DE EMERGENCIA: Sólo para versión DE EXPLOSIÓN
Soltar el pedal del avance y actuar sobre el pedal del freno Detalle 4 Fig. 10, apagar la máquina girando la llave Detalle 7 situada en el cuadro de mandos, hacia la izquierda.
CAPÍTULO 8 - NORMAS DE SEGURIDAD
RIESGOS RESIDUALES NO ELIMINABLES
- DEFINICIÓN: Los riesgos residuales no eliminables son todos aquellos que, por varios motivos, no se pueden eliminar, pero que para cada uno de los cuales presentamos las indicaciones necesarias para poder actuar en el ámbito de la máxima seguridad.
Riesgo de lesiones a las manos, al cuerpo y a la vista, utilizando la máquina sin todas las protecciones de seguridad correctamente montadas e íntegras. - Riesgo de lesiones a las manos al querer tocar, por cualquier motivo, el cepillo lateral o el cepillo central durante la rotación, es posible tocar los cepillos sólo con el motor apagado y llevando guantes de protección, para evitar pincharse o cortarse si eventualmente en las cerdas hubieran quedado atrapadas astillas puntiagudas de detritos en general.
- Riesgo de inhalación de sustancias nocivas, abrasiones en las manos, al vaciar el contenedor (cajón), sin utilizar guantes de protección y careta para proteger las vías respiratorias.
- Riesgo de no controlar la máquina utilizándola en cuestas con inclinaciones mayores que las indicadas en el capítulo 5 o riesgo de no parada al dejar la máquina aparcada.
- Riesgo de explosión o incendio al efectuar el reportaje con el motor encendido o con el motor apagado pero no completamente frío.
- Riesgo de graves quemaduras al efectuar cualquier operación de mantenimiento con el motor encendido o con el motor apagado pero no completamente frío.
PARA MOD. SWL R990 ST VER TAMBIÉN EL MANUAL DEL MOTOR EN EL CAPÍTULO "NORMAS DE SEGURIDAD".
PELIGROS GENERALES PARA LAS BATERÍAS
- Antes de cargar la batería hay que controlar que el local esté bien ventilado o efectuar la carga en los locales preparados para dicho fin.
- No fumen, no acerquen llamas libres, no usen esmeriladoras y soldadoras; no provoquen chispas cerca de las baterías.
No efectúen tomas de corriente de la batería con pinzas, tomas y contactos provisionales. - Asegúrense de que todas las conexiones (terminales de cable, tomas, enchufes, etc.) estén siempre bien apretadas y en buen estado.
- No apoyen herramientas metálicas sobre la batería.
- Mantengan la batería limpia y seca utilizando si es posible paños antiestáticos.
- Restauren el nivel con agua destilada cada vez que el nivel del electrolito desciende a 5 - 10 mm del protector de salpicaduras.
- Eviten sobrecargas y mantengan la temperatura de la batería por debajo de 45 - 50° C.
-
Mantengan los posibles sistemas de restauración del nivel centralizado en perfectas condiciones cuidando el mantenimiento periódico.
-
Peligro de fulminación y cortocircuito; por motivos de seguridad, antes efectuar cualquier operación de mantenimiento o reparación a la batería (o a la máquina), desconecten los bornes + / - de los polos de la batería. Peligro de explosiones durante la carga; puede suceder cuando se efectúa la recarga con un cargador de baterías no adecuado (en función de los amperios de la batería).
- Durante la operación de recarga de las baterías, o cuando la clavija del cargador de baterías está conectada, está prohibido encender la máquina así como desplazarla (incluso manualmente).
CAPÍTULO 9 - CONTROLES ANTES DE LA PUESTA EN MARCHA
MODELO SWL-R 990 ET
- Controlen el nivel de la solución en las baterías y si fuera necesario restauren el nivel con agua destilada.

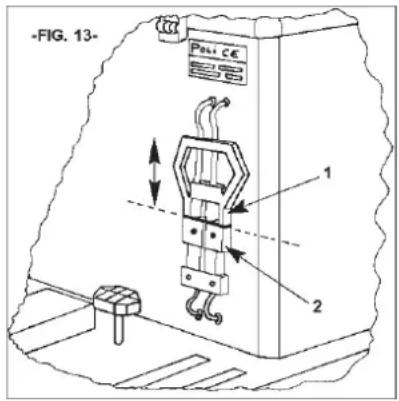

- Comprueben que el conector -Detalle 1 Fig. 13- esté introducido en el enchufe a tal efecto -Detalle 2 Fig. 13-.
- Lea atentamente el manual de instrucciones del motor, que encontrará adjunto a este folleto de la máquina aquí :
-
Comprobar el nivel del aceite del motor, si es bajo, añadir aceite utilizando guantes de protección (a ser posible de Nitrilo con forro interno de algodón); el cárter del aceite para motores de 5,5HP-3,75 KW. contiene aproximadamente hg. 5 de aceite, el aceite que nosotros aconsejamos para climas templados es 10W-30. Para proteger el motor hay un dispositivo que cuando falta aceite (o si el nivel es insuficiente) no permite ponerlo en marcha; por lo tanto es necesario comprobar a menudo el nivel.
-
Efectuar el repostaje de gasolina (con el motor apagado y frío); aconsejamos utilizar gasolina verde (sin plomo).


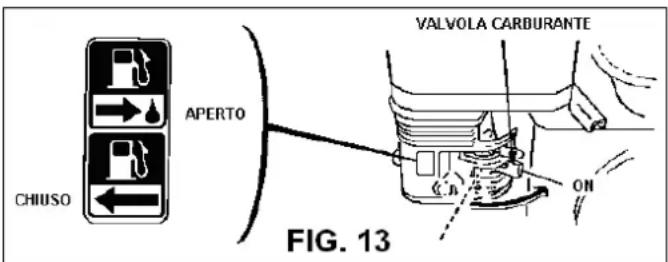

CHIUSO APERTO VALVOLA CARBURANTE ON FIG. 13
ATENCIÓN:
MANTENER LA GASOLINA FUERA DEL ALCANCE DE LOS NIÑOS, EN UN LUGAR SECO Y VENTILADO, LEJOS DE FUENTES DE CALOR.
IMPORTANTE: El depósito de la gasolina debe ser idóneo para este líquido y debe estar bien limpio, esto les asegurará una buena duración del filtro de la gasolina en el motor; utilicen un contenedor de capacidad tal que en 2 / 3 meses agoten la gasolina, a fin de tener siempre gasolina fresca.
CAPÍTULO 10 - ARRANQUE Y PARADA

ATENCIÓN:
ANTES DE EMPEZAR HAY QUE HABER LEÍDO TODOS LOS CAPÍTULOS PRECEDENTES
NOTA: Para arrancar la máquina hay que estar sentados en el asiento de conducción. Si el operador no está sentado, o si se levanta después de haber arrancado, la máquina se apaga.
ARRANQUE:
Giren la llave -Detalle 6 del cuadro de mandos - en el sentido de las agujas del reloj.
- Giren el interruptor -Detalle 5 del cuadro de mandos - para accionar el motor, para que gire el cepillo y para activar la aspiración.
La máquina se encuentra en posición de trabajo con el cepillo central bajado y con la aspiración accionada.
AVANCE:
- Coloquen el selector -Detalle 1 del cuadro de mandos - hacia adelante y presionen con el pie el pedal de avance -Detalle 6 Fig. 2-.
MARCHA ATRÁS:
- Coloquen el selector -Detalle 1 del cuadro de mandos - hacia detrás y presionen con el pie el pedal de avance -Detalle 6 Fig. 2-.
PUNTO MUERTO:
- Con el selector -Detalle 1 del cuadro de mandos - colocado en el centro, la máquina está en punto muerto.
PARADA:
Giren el interruptor -Detalle 5 del cuadro de mandos - en el sentido contrario de las agujas del reloj.
Giren la llave -Detalle 6 del cuadro de mandos - en el sentido contrario de las agujas del reloj.
MODELO SWL-R 990 ST
PUESTA EN MARCHA:
- Soltar, si está activado, el freno 4 Fig. 10.
- Poner la palanca del aire (START) en la posición Cerrada 1 del cuadro de mandos.
- Desplazar la palanca del acelerador 2 del cuadro de mandos en la posición MÁX. (indicada por la Liebre).
Girar la llave 7 del cuadro de mandos en la pos. 1 y sucesivamente en la pos. AV
- Tan pronto el motor arranca, volver a poner, despacio, la palanca del START abajo y ajustar el número de revoluciones ("RPM"); se aconseja dejar calentar el motor por unos minutos a bajas revoluciones antes de utilizar la máquina.
IMPORTANTE: Para el arranque con motor caliente utilizar el mismo procedimiento.
STOP:
Girare hacia la izquierda la llave 7 del cuadro de mandos.

ATENCIÓN: SI EL MOTOR NO ARRANCA AL PRIMER INTENTO, REPETIR LA OPERACIÓN EN INTERVALOS DE TIEMPO DE POR LO MENOS 10/15 SEGUNDOS ENTRE UNO Y OTRO; EN LOS ARRANQUES NO INSISTIR MÁS DE 5/6 SEGUNDOS.
CAPÍTULO 11 - USO CORRECTO Y CONSEJOS
IMPORTANTE: Antes de comenzar al trabajo, controlen si sobre la superficie hay cuerdas, hilos de plástico o de metal, trapos largos, palos, hilos de corriente, etc.; estos son peligrosos y podrían dañar las bandas protege-polvo y los cepillos. Hay que eliminarlos antes de empezar el trabajo con la máquina.
Tengan mucho cuidado cuando se pasa sobre rieles o guídas de puertas etc., ya que son la fuente que causa mayor daño a las bandas protege-polvo; si tuvieran que pasar por encima, háganlo muy despacio.
- Eviten pasar por charcos; si se encuentran con superficies húmedas cierren la aspiración mediante el pomo -Detalle 1 Fig. 6- colocado a la derecha del operador, al lado de la palanca de salida del cepillo central.
- Si tienen que recoger objetos voluminosos o ligeros levanten la aleta delantera presionando con el talón del pie izquierdo el pedal alza-aleta -Detalle 1 Fig. 9-.
- Si la superficie que hay que limpiar está muy sucia tanto por la cantidad como por el tipo de material
o polvo que hay que recoger, les aconsejamos que efectúen una primera pasada "quitando lo gordo" sin tener muy en cuenta cómo queda, y luego con la gaveta limpia y los filtros bien limpios, repitan la operación; de esta manera se obtendrá el efecto deseado.
- De esta manera usando metódicamente y oportunamente la máquina ya no hará falta efectuar una pasada "quitando lo gordo".
- El cepillo lateral debe utilizarse sólo para la limpieza de los bordes, perfiles, rincones, etc.; debe levantarse inmediatamente después para no levantar polvo inútil, y porque el resultado obtenido con el cepillo lateral sacado es siempre inferior al del cepillo central.
- Para obtener un buen resultado vacían a menudo el depósito contenedor y mantengan limpios los filtros limpiándolos con los instrumentos a tal efecto.
CAPÍTULO 12 OPERACIONES DE MANTENIMIENTO NORMAL

ATENCIÓN: OPERACIONES A EFECTUAR TODAS CON EL MOTOR APAGADO Y FRÍO.

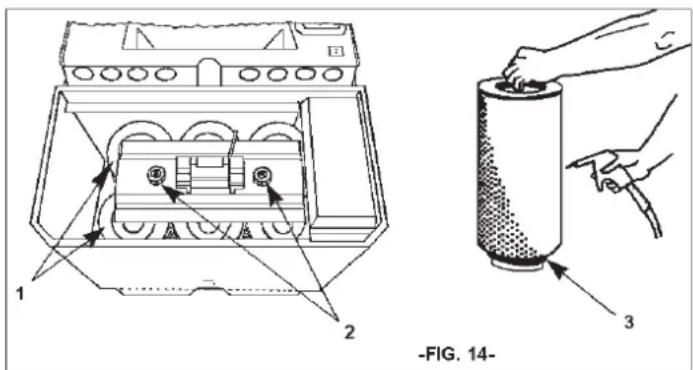

● LIMPIEZA FILTROS DE POLVO:
Cada 40/70 horas de trabajo o cuando fuera necesario, controlar los filtros para el polvo Detalle 1 Fig. 14, quitándolos de su alojamiento, aflojando los pomos Detalle 2 Fig. 14 aprieta filtros y limpiándolos, primero, sacudiéndolos contra el suelo (no con violencia) teniendo la parte perforada hacia el suelo para limpiarlos a fondo, con una aspiradora se puede aspirar el interior de los mismos o con aire comprimido, soplando desde el exterior hacia el interior, como se ilustra en la Figura 14. Asegurarse que los filtros estén siempre en óptimo estado y si fuera necesario sustituirlos.


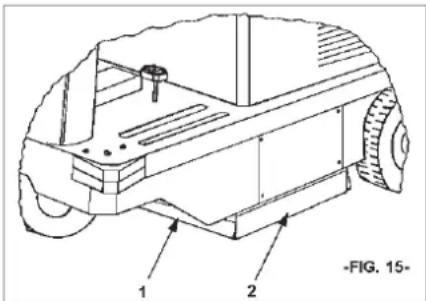

1 2 3 -FIG. 14-BANDAS PROTEGE-POLVO:
Al cabo de 40 / 70 horas de trabajo hay que controlar las condiciones de las bandas protege-polvo -Detalle 1 (móvil) y Detalle 2 (3 fijas) Fig. 15- que rodean el cepillo central -Detalle 2 Fig. 4- y si fuera necesario cambiarlas.
IMPORTANTE: Al cambiar las bandas asegúrense que, una vez montadas, las laterales (las más cortas, 2 en total) estén levantadas del suelo unos 2 mm.
-Detalle 2 Fig. 4-. Al cabo de 50/80 horas de trabajo o cuando sea necesario, hay que controlar las condiciones del cepillo central, concretamente si creen que han recogido sin darse cuenta cuerdas, hilos, etc.
- Quiten la gaveta -Detalle 2 Fig. 7-.
- Bajen y miren debajo de la máquina el cepillo central; con los guantes y la mascarilla para proteger las vías respiratorias quiten las cuerdas o hilos que hubieran enrollados en el cepillo central. Se pueden usar también los 4 ganchos (armellas) que se entregan con el equipamiento para levantar la máquina (véase la Fig. 1) prestando atención en no permanecer debajo de la máquina.
REGULACIONES Y CAMBIOS

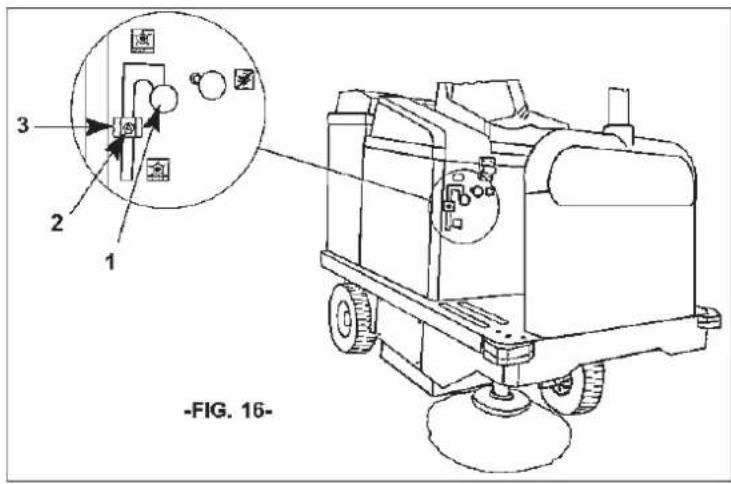

● REGULACIÓN DEL CEPILLO CENTRAL:
- Si notan que la máquina no limpia perfectamente o que deja suciedad, habrá que efectuar una regulación, bajándola de la siguiente manera:
Coloquen la palanca -Detalle 1 Fig. 16- en una posición tal que el cepillo central esté levantado.
- Aflojen el tornillo -Detalle 2 Fig. 16-.
Bajen el reglaje -Detalle 3 Fig. 16- 3/4 mm o la medida que deseen.
- Bloqueen el reglaje apretando el tornillo -Detalle 2 Fig. 16-.
Coloquen la palanca -Detalle 1 Fig. 16- sobre el reglaje -Detalle 3 Fig. 16-.
- Se puede ajustar el cepillo central hasta que el reglaje -Detalle 3 Fig. 16- llegue al tope; ahora ya se puede cambiar el cepillo.


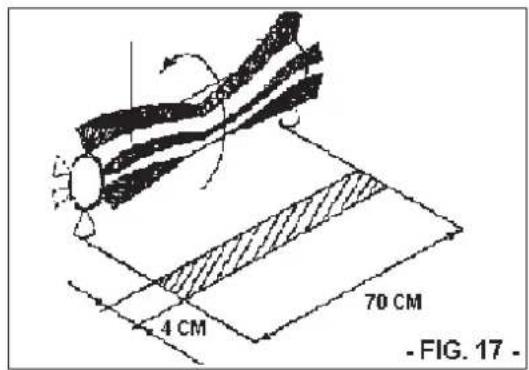

4 CM 70 CM - FIG. 17 -IMPORTANT : Para asegurarse de que el cepillo central esté correctamente graduado es necesario medir su "Traza" como se indica a continuación:
- Después de haber efectuado las regulaciones pongan en marcha la máquina y, sin hacerla avanzar ni retroceder, déjenla parada en el mismo punto por unos 10 / 15 segundos, con el cepillo central bajado.
- Apaguen el motor, eleven el cepillo central y hagan que avance manualmente la máquina, hasta que sobre el suelo se vea la señal que ha dejado el cepillo central durante la rotación, como muestra la Fig. 17.
NOTA: La medida del ancho de la señal no debe ser inferior a 4 cm.
- REGULACIÓN DEL CEPILLO LATERAL:

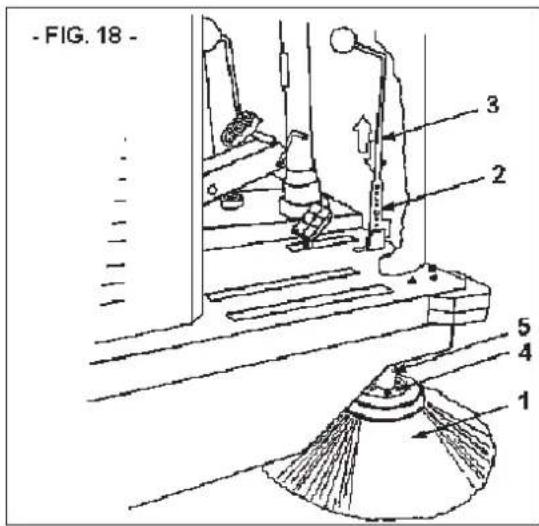

Si ven que el cepillo lateral -Detalle 1 Fig. 18- ya no puede conducir la suciedad hacia el cepillo central tendrán que regular la altura de la siguiente manera:
- Manteniendo el cepillo lateral levantado, girare hacia la izquierda el registro 3 Fig. 18.

NCIÓN: ESTA OPERACIÓN HAY QUE
TUARLA CON EL MOTOR APAGADO.
CAJÓN DE RECOGIDA:
Cada 50/60 horas de trabajo o cuando sea necesario, lavar el cajón de recogida 1 Fig. 7 con agua caliente y eventualmente con un detergente normal para atacar eventuales proliferaciones bacterianas (ponerse guantes de goma).
CAMBIOS
• CAMBIO DEL CEPILLO CENTRAL:
Esta operación se efectúa con guantes, mascarilla para proteger las vías respiratorias, llave de 10/13/17 mm y con el motor apagado y frío.
-
Desmonten la plancha izquierda (correspondiente al sitio de conducción) - Detalle 4 (izquierda) Fig. 3-, quitando los tornillos.
-
Quiten los 3 pernos colocados en los Detalles 119 de la Tabla 1.
- Quiten los tornillos que bloquean el mamparo izquierdo -Detalle 6 Tabla 1- al que está sujeta también la banda lateral.
- Extraigan el cepillo central -Detalle 113 Tabla 1- y cámbienlo, prestando atención al sentido de las cerdas del cepillo que tienen que estar orientadas como en la figura 17. Introduzcan las muescas de arrastre de los dos soportes del cepillo, -Detalle 4 y 24- (véase también la Tabla n° 1), en los alojamientos del cepillo -Detalle 113 Tabla 1-.
- Para terminar el trabajo repitan las operaciones en sentido contrario.
- Effettuare la regolazione dell'altezza della spazzola nuova (vedi paragrafo "Regolazione Spazzola Centrale").
• CAMBIO DEL CEPILLO LATERAL
Esta operación hay que efectuarla con el motor apagado, con guantes y con dos llaves de 10 mm.
- Desenrosquen los pernos -Detalle 4 Fig. 18- para sacar el cepillo lateral -Detalle 1 Fig. 18- de la brida de plástico -Detalle 5 Fig. 18-.
- Cambien el cepillo consumido con el nuevo, enroscando los pernos -Detalle 4 Fig. 18- a la brida -Detalle 5 Fig. 18-.
SÓLO PARA MODELO SWL-R 990 ST

PARA LOS CONTROLES O CAMBIOS DEL ACEITE DEL MOTOR ES NECESARIO UTILIZAR GUANTES POSIBLEMENTE DE NITRILO CON ALGODÓN INTERNO; NO ARROJAR EL ACEITE USADO AL MEDIO AMBIENTE PORQUE ES MUY CONTAMINANTE; ELIMINAR EL ACEITE USADO DE ACUERDO CON LAS LEYES VIGENTES.

Lea atentamente el manual de instrucciones del motor, que encontrará adjunto a este folleto de la máquina aquí, pero en cualquier caso:
IMPORTANTE: Los motores tienen sistema OIL-ALERT, el cual no permite la puesta en marcha si falta aceite o si su nivel es insuficiente.
- Comprobar el nivel del aceite cada 5 horas de trabajo.
- Primer cambio del aceite al cabo de 5 horas de trabajo, el cárter contiene aproximadamente 5 hg. de aceite; el aceite aconsejado para climas templados es el 10W-30 multigrado para motores de gasolina, si se utiliza la máquina en zonas con clima no templado debe utilizarse el aceite adecuado consultando el folleto del motor. Para el cambio del aceite utilícese el correspondiente tubo de vaciado del aceite.
- Cambios del aceite sucesivos, cada 40/50 horas de trabajo.
- Limpiar el cartucho del aire del motor cada 25 horas de trabajo o primero si fuese necesario; sustituirlo cuando sea necesario (véase el folleto del motor).
CAPÍTULO 13 - OPERACIONES DE MANTENIMIENTO EXTRAORDINARIAS


ATENCIÓN:
LAS OPERACIONES DE MANTENIMIENTO EXTRAORDINARIAS SON TODAS AQUELLAS QUE NO HAN SIDO MENCIONADAS EN EL PRESENTE MANUAL Y QUE POR TANTO TIENEN QUE SER EFECTUADAS POR PERSONAL ESPECIALIZADO PARA LA ASISTENCIA, DESTINADO A TAL FIN (VÉASE LA TAPA DEL MANUAL).
CAPÍTULO 14 - PUESTA FUERA DE SERVICIO
MODELO SWL-R 990 ET
- Quitar las baterías de su alojamiento y guardarlas en un lugar seco y bien ventilado. Para una buena duración de la batería no utilizada es necesario proceder a recargarla y eventualmente a añadir agua destilada cada 30/40 días.
- PLimpiar los filtros del polvo y el cajón; si fuese necesario, lavar el cajón ajustándose a las instrucciones presentadas en el apartado "Cajón de recogida".
- Agotar, dejando la máquina encendida, toda la gasolina presente en el depósito;
- Limpiar toda la máquina (con el motor apagado y frío);
- Limpiar los filtros del polvo y el cajón; si fuese necesario, lavar el cajón ajustándose a las instrucciones presentadas en el apartado "Cajón de recogida".
CAPÍTULO 15 - DESMONTAJE / ELIMINACIÓN

ATENCIÓN:
ONTAJE Y ELEMINACIÓN DEBE SER EFECTUADO POR EL CLIENTE, RESPETANDO LAS NORMAS VIGENTES AL RESPECTO, ENTREGANDO TODA LA MÁQUINA O LAS PIEZAS QUE LA COMPONENTA A LAS EMPRESAS ESPECIALIZADAS.
Cuando decida no utilizar más la máquina, aconsejamos que separe las baterías y las elimine según se establece en la norma europea 2013/56/EU, o bien depositelas en un centro de recogida autorizado.
Para la eliminar la máquina respete la legislación vigente en el lugar donde se utilice:
- En primer lugar hay que desconectar la máquina de la red, vaciar los líquidos y limpiarla.
- Seguidamente la máquina se divide por grupos de materiales homogéneos (plásticos de acuerdo con lo indicado por el símbolo de reciclado, metales, goma, embalajes).
En caso de componentes que contengan diferentes materiales, diríjase a los organismos competentes en materia.
Cada grupo homogéneo debe eliminarse de acuerdo a la ley en materia de reciclaje.
Se aconseja hacer inocuas las partes de la máquina susceptibles de peligro, especialmente para los niños.
CAPÍTULO 16 - SITUACIONES DE EMERGENCIA
EN CUALQUIER SITUACIÓN DE EMERGENCIA QUE SE ENCUENTREN, COMO POR EJEMPLO: SI HAN PASADO SIN DARSE CUENTA CON LA MÁQUINA EN MARCHA SOBRE CABLES DE CORRIENTE PRESENTES EN EL SUELO QUE SE HAN ENREDADO EN EL CEPILLO CENTRAL O EN EL LATERAL, O BIEN SI SE OYE UN RUIDO RARO PROCEDENTE DEL INTERIOR DE LA MÁQUINA O DEL MOTOR, O SI SE HA RECOGIDO MATERIAL INCANDESCENTE, LÍQUIDOS INFLAMABLES, O MATERIAL QUÍMICO EN GENERAL, VENENOS, ETC..
HAY QUE:
- Desembragar la tracción
- Presionar con fuerza el pedal del freno
- Apagar el motor mediante la llave del salpicadero, o simplemente levantándose del asiento de conducción, ya que el dispositivo de seguridad "microinterruptor" colocado debajo del asiento hará que se apague automáticamente la máquina.
- Si se han recogido materiales de los mencionados anteriormente hay que sacar el depósito contenedor (gaveta) -detalle 1 y 2 fig. 7-, Y limpiarlo poniéndose los guantes y la mascarilla para proteger las vías respiratorias, ateniéndose a las instrucciones citadas en el punto "gaveta de recogida".
CAPÍTULO 17 - DEFECTOS - CAUSAS - SOLUCIONES
Los defectos de las escobas motrices serie SWL-R 990 pueden ser fundamentalmente 2, es decir: la máquina levanta polvo durante el uso o no recoge la suciedad del suelo; la causas pueden ser muchas, pero con el empleo cuidadoso y un buen mantenimiento normal no se producirán.
| DEFECTOS CAUSAS SOLUCIONES | ||
| La máquina produce polvo. Tapa en una posición que excluye la aspiración. | Poner la tapa en la posición justa para cerrar el contenedor de filtros. | |
| Filtros obstruidos. Limpiarlos, "sacudirlos" con los instrumentos justos y si fuera necesario sacarlos y limpiarlos a fondo. | ||
| Filtro/s dañado/s Sustituirlo/s | ||
| Filtros mal puestos. Montarlos con la junta correspondiente y esegurarse que estén bein puestos y apretados con fuerza uniformemente. | ||
| Junta/s lateral/es dañada/s. Sustituirla/s. | ||
| La máquina deja mucha suciedad en el suelo. | El cepillo central no está bien regulado o se ha consumido. | Regular el cepillo central controlando la "huella". |
| Se han recogido cuerdas,hilos ecc.. | Quitarlos. | |
| Juntas laterales dañada/s Sustituirla/s. | ||
| Recipiente de recogida lleno. Vaciarlo. | ||
| La máquina a batería no rinde lo suficiente, es lenta y no limpia bien. | Batería descargada o no completamente cargada. | Controlar el nivel del electrolito y realizar un nuevo ciclo de carga completo. |
| El cargador de batería no es el aconsejado o es insuficiente. | Usar un cargador de batería adecuado. | |
| El motor a explosión no rinde lo suficiente. | Filtro del arie sucio. Limpiarlo o sustituirlo. | |
CAPÍTULO 18 - GARANTIA
Esta máquina está garantizada contra defectos de fabricación o montaje durante 12 meses a partir de la fecha de venta.
La garantía cubre única y exclusivamente la sustitución o reparación de las piezas que resulten defectuosas. No se aceptará ninguna otra reclamación.
No cubre los daños debidos al desgaste normal, a un uso distinto al indicado en este manual, a los daños causados por ajustes incorrectos, a las intervenciones técnicas incorrectas o al vandalismo.
