BSW 950 MF - Spazzatrice Lavor - Manuale utente e istruzioni gratuiti

MANUALE UTENTE BSW 950 MF Lavor

IT Spazzatrice manuale

Larghezza di lavoro	950mm
Capacità del contentitore	45L
Massima performance teorica dell'area	3800 m2/h
Peso netto	25kg
Dimensione dell'imballaggio	880x800x390 mm

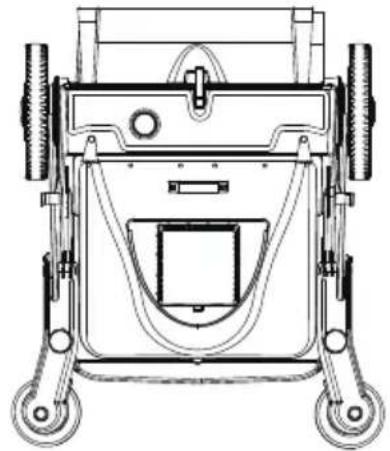

OGGETTI CONTENUTI NELLA CONFEZIONE

1X

1X

1X

Spazzola laterale viti

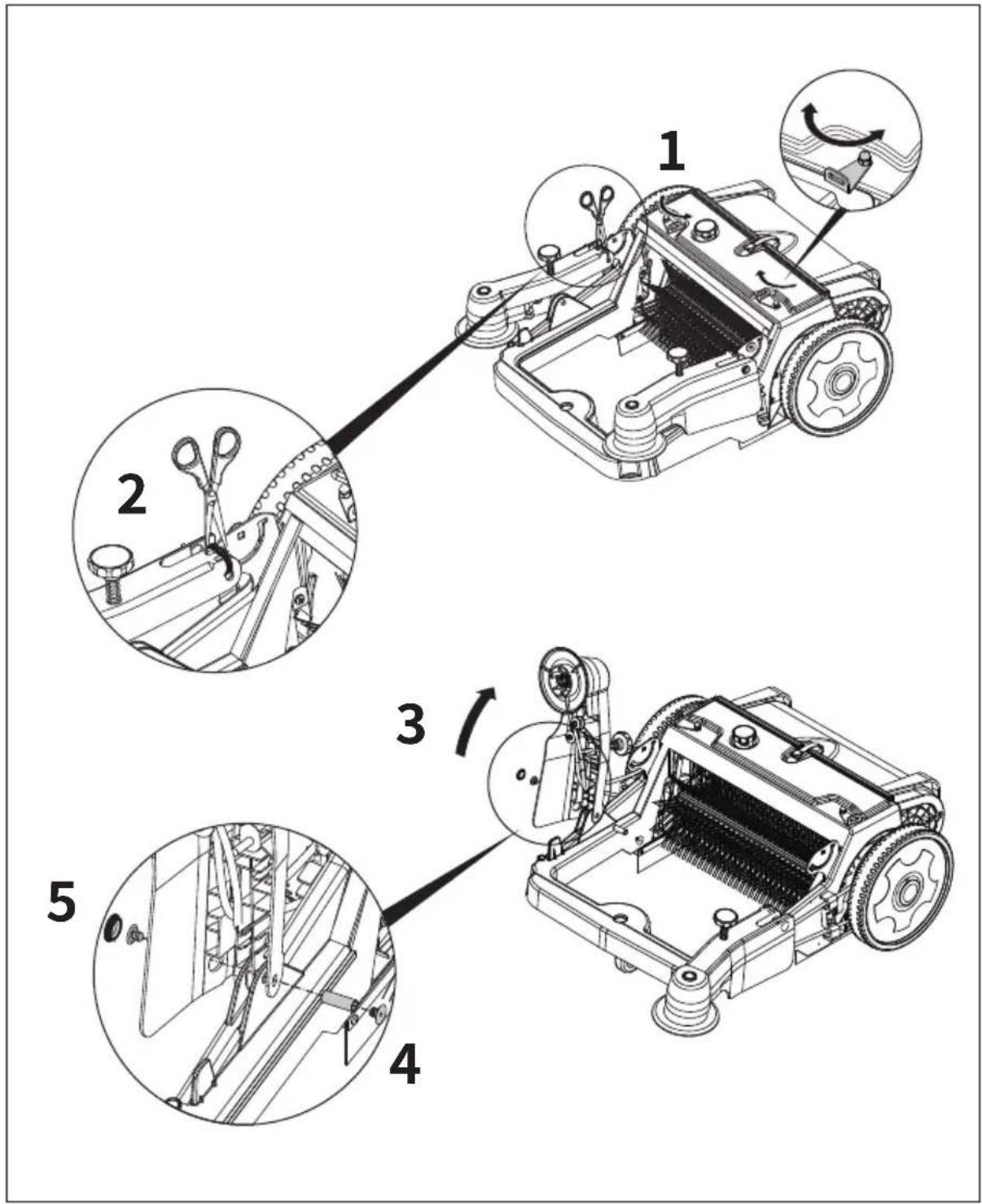

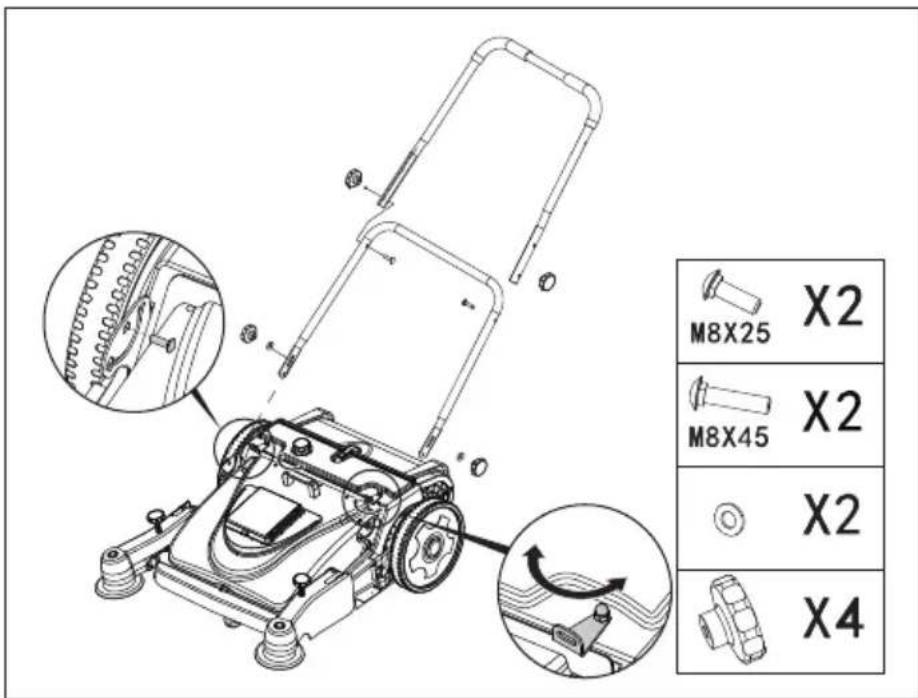

FASE 1 Installare il braccio

Rimuovere il contentatore e tagliare la fascetta. Sollevare il braccio e allineare i fori, inseire la bussola e bloccare entrambi i lati.

Nota: quando spostc il braccio, non rimuovere la cinghia o ruotare il braccio.

Potrebbe causare un malfunzionamento della cinghia.

FASE 2 posizionare la cinghia di trasmissione

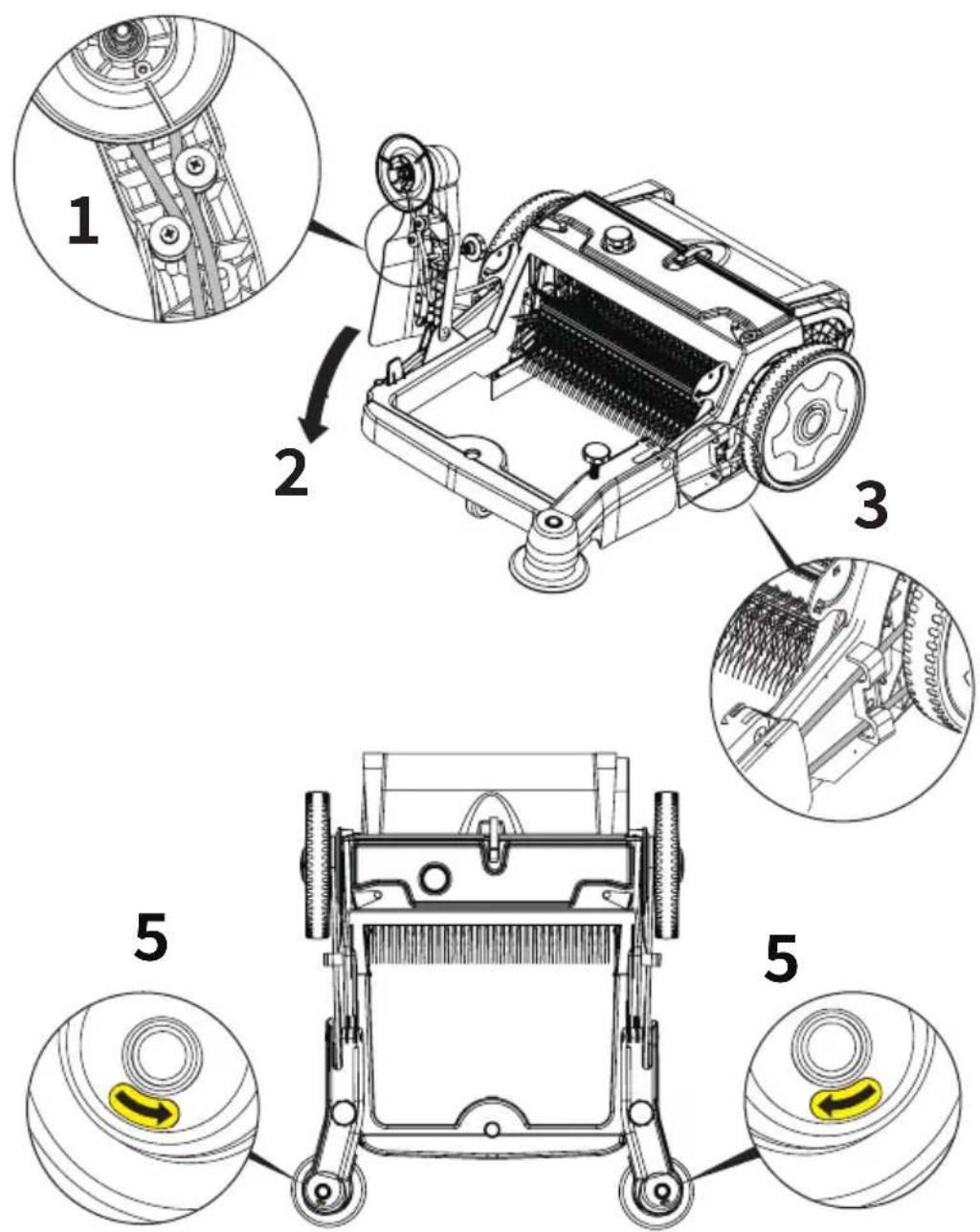

posizione la cinghia come nelle'esempio 1 e abbassa il braccio. Posizione la cinghia come nelle'esempio 3, quando spingere la spazzatrice manuale e assicurarsi che il senso di rotazione dei portaspazzola sia lo stesso dell'etichetta. (vedi esempio 5)

Nota: per evitare confusione, installare un lato e quindi installare l'altro lato.

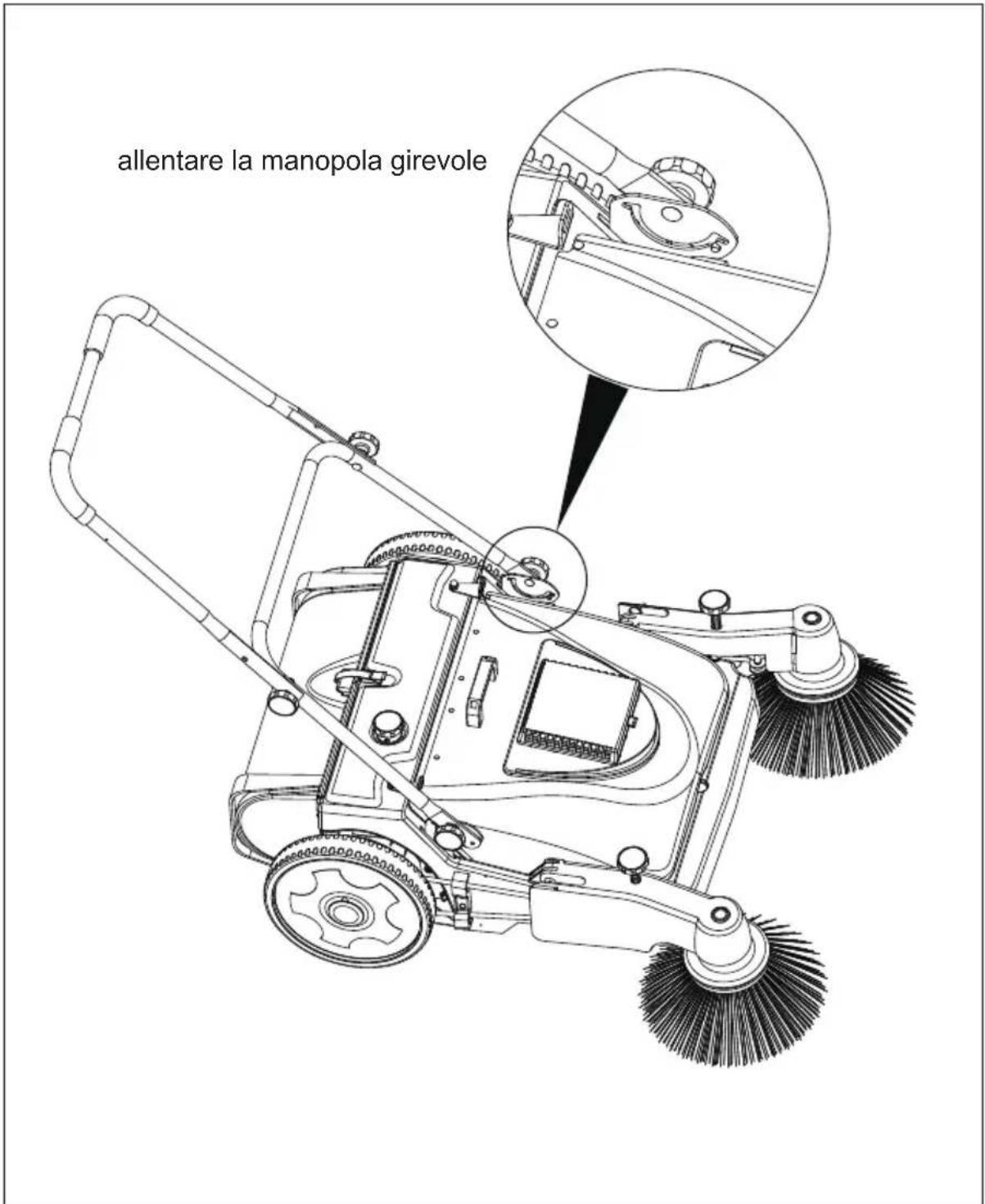

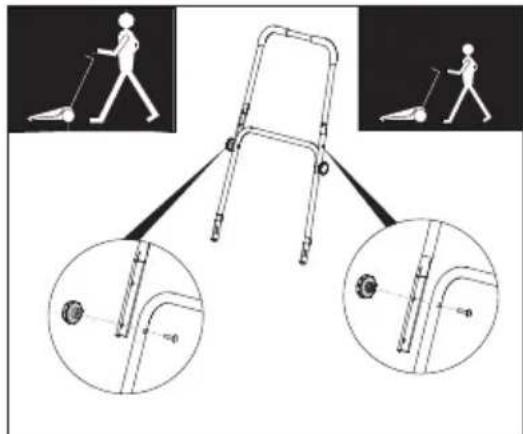

FASE 3 Gruppo maniglia posizionail contentitore e bloccalo, quindi installa il manico.

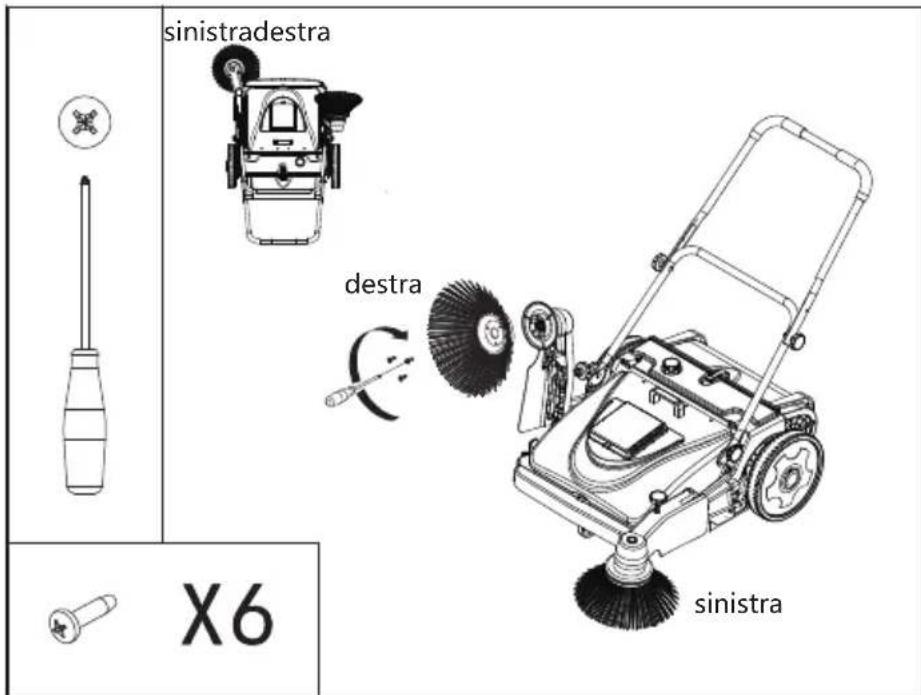

FASE 4 Installazione della spazzola laterale
Secondo l'etichetta sulla spazzola anteriore per distinguere la spazzola laterale sinistra e destra.
Tre viti per fissare ciascuna spazzola laterale.
Regolare altezza della spazzola con il pomello sul braccio

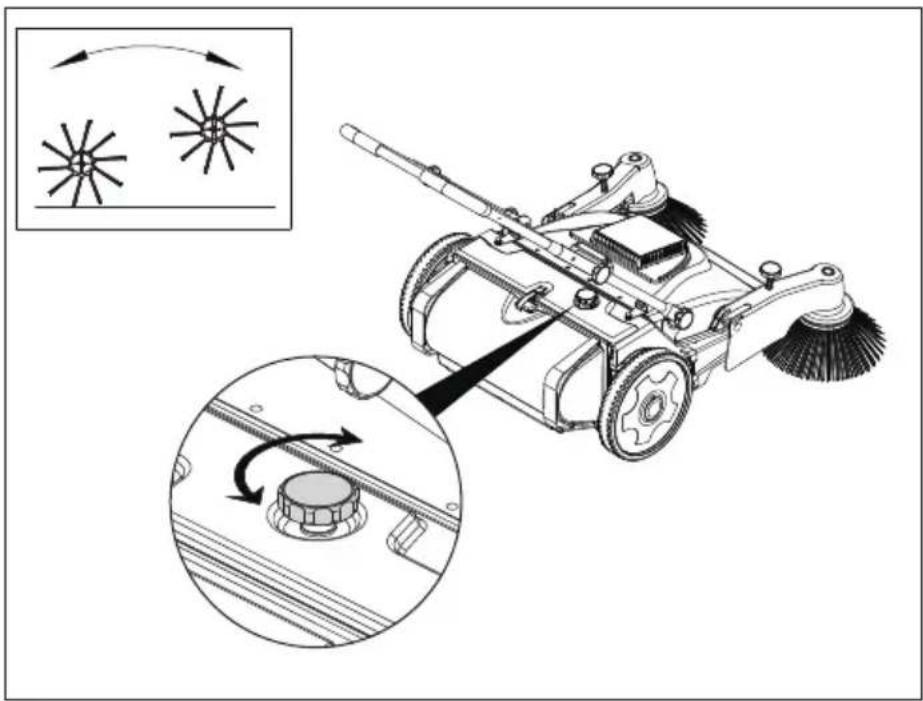

Manopola di regolazione dell altezza spazzola principale Per abbassare la spazzola: ruotare in senso antiorario la manopola Per alzare la spazzola: ruotare in senso orario la manopola

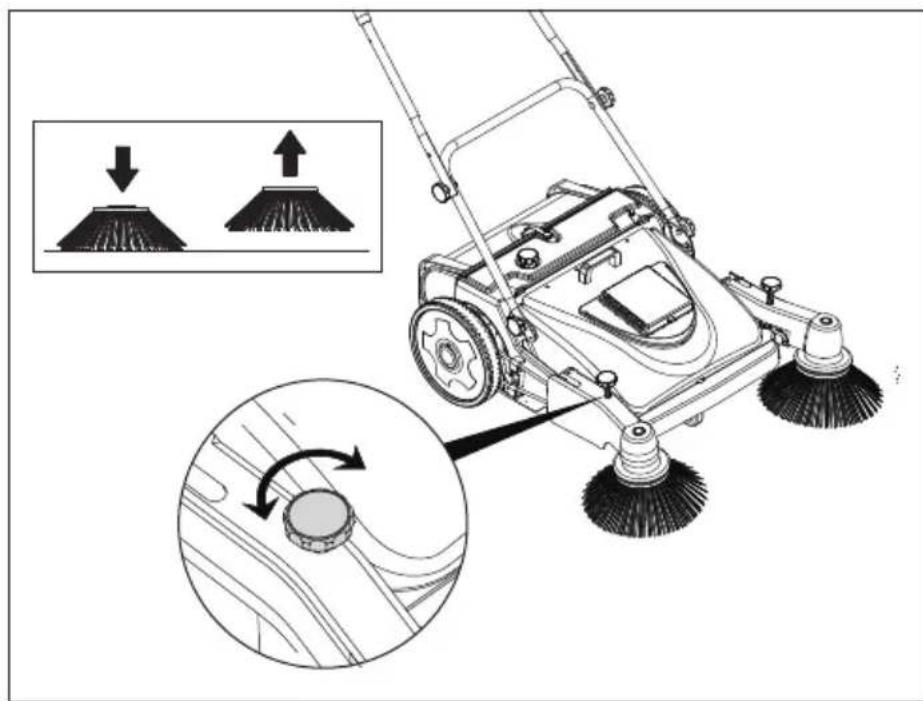

Manopola di regolazione dell altezza spazzola laterale Per abbassare la spazzola: ruotare in senso antiorario la manopola Per alzare la spazzola: ruotare in senso orario la manopola

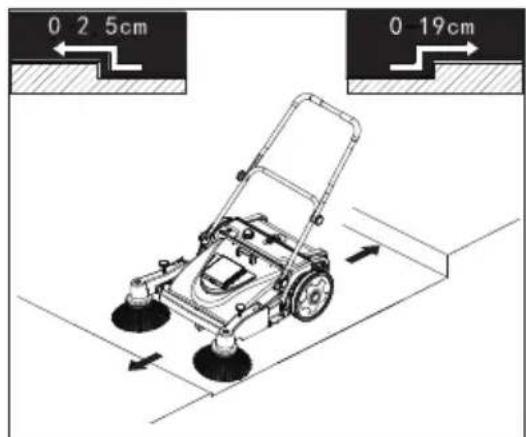

• La superficie di pulizia deve essere piatta e con una differenza di altezza ≤ 2,5 cm.
  superare il gradino nella direzione opposta ≤ 19 cm.

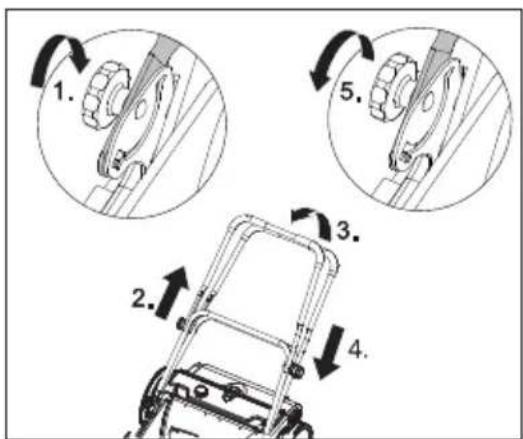

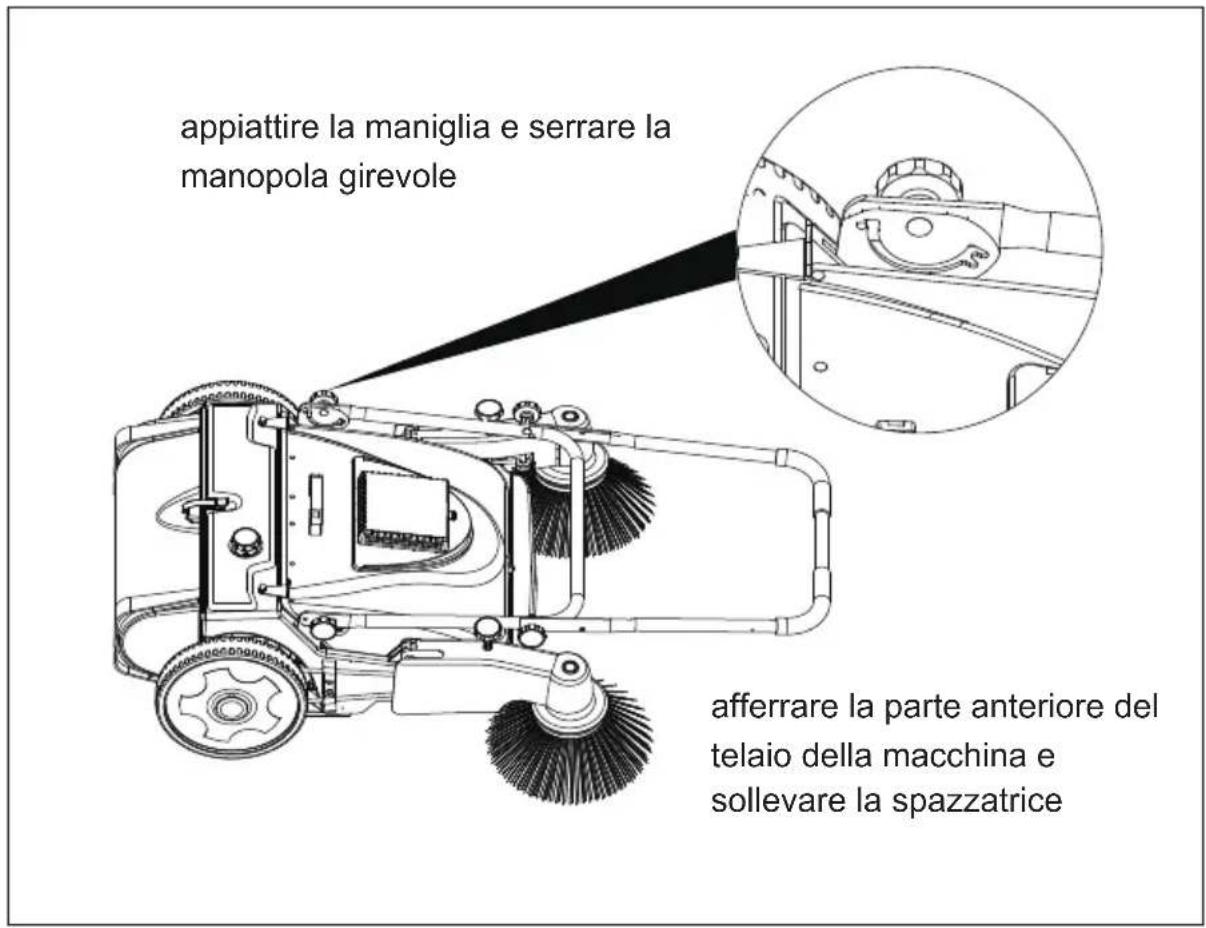

• Regolare l'altezza della maniglia in base alle necessità.

• Regolare l'angolo della maniglia in base alle necessità.

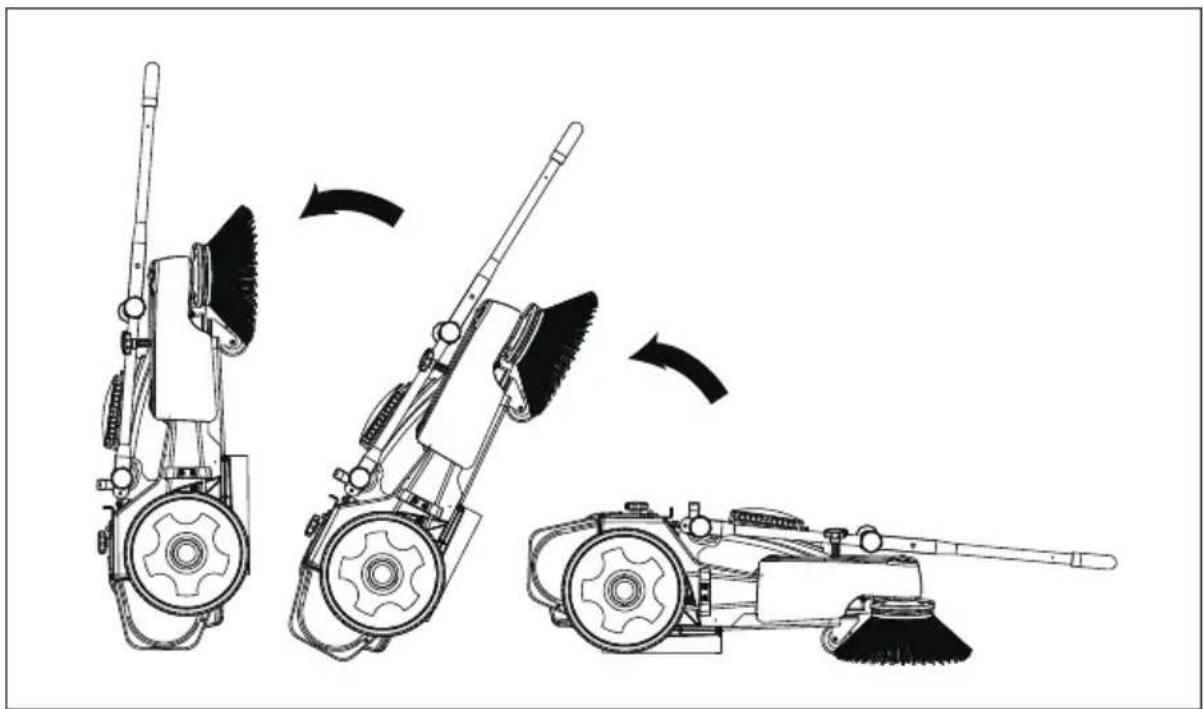

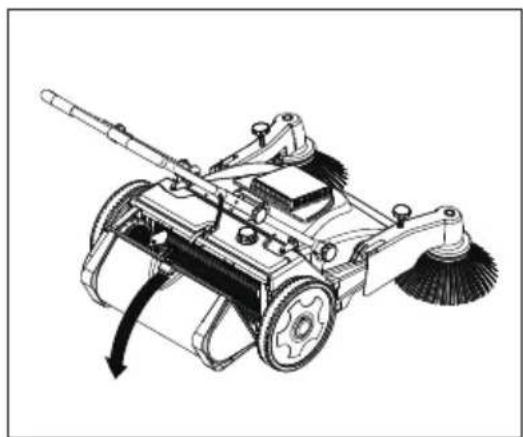

• liberare il gancio di metallo, quando ruotare all'indietro per scaricare il cestino

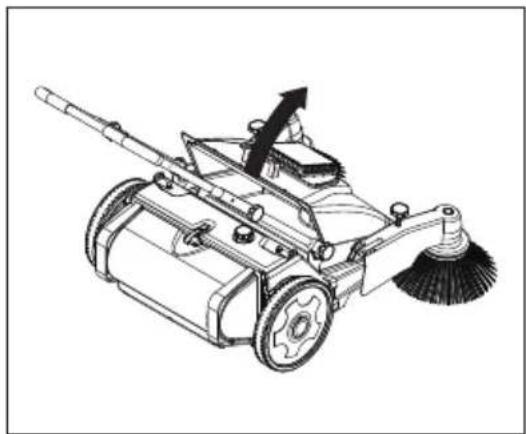

• Ruotare i fermi di metallo e sollevare per scaricare il contentatore anteriore.

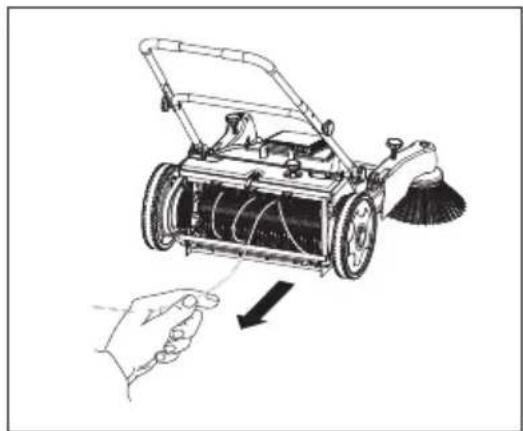

• Quando della spazzatura è impigliata nella spazzola principale, deve essere rimossa invertendo la spazzola a rullo.

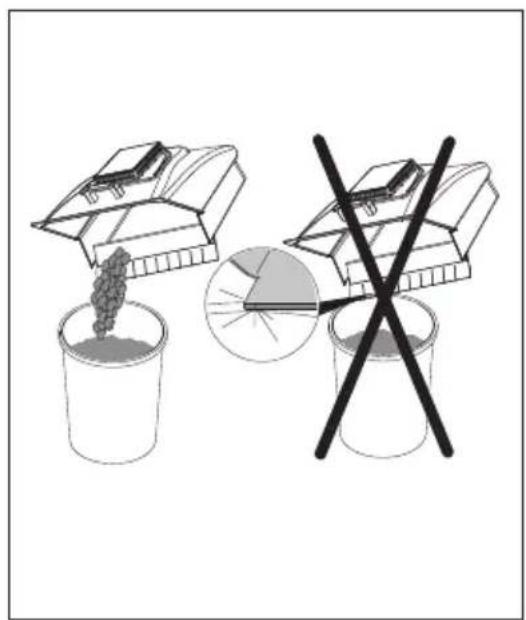

• non danneggiare il contentitore.

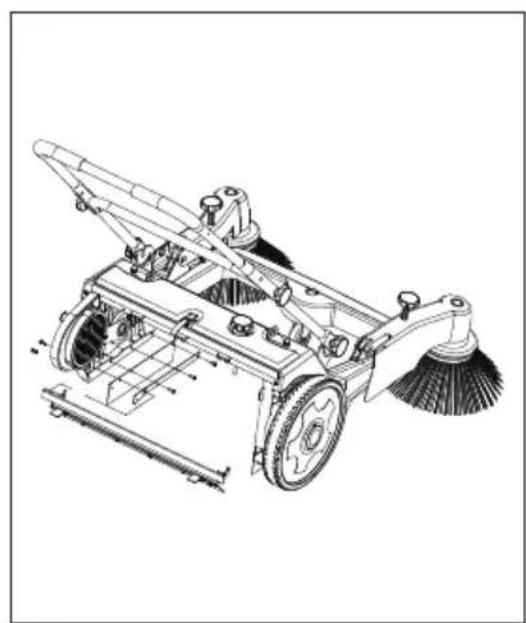

• Installare il labbro di terra sul retro della spazzola principale.

• Posizione il bordo di terra su entrambi i lati della spazzola principale.

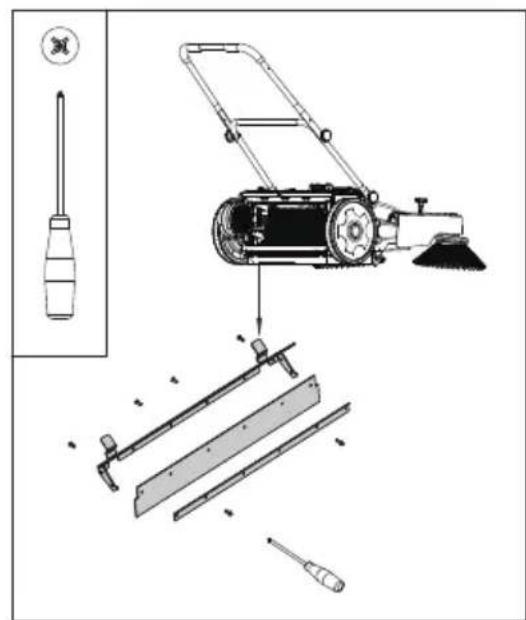

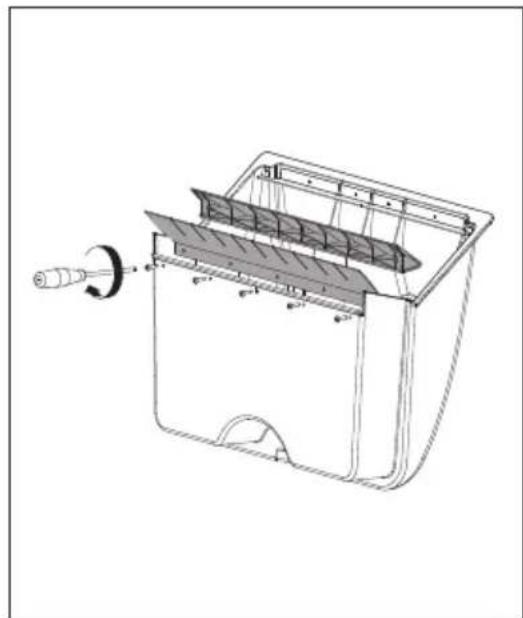

• Installare il deflettore della guarnizione del contentatore.

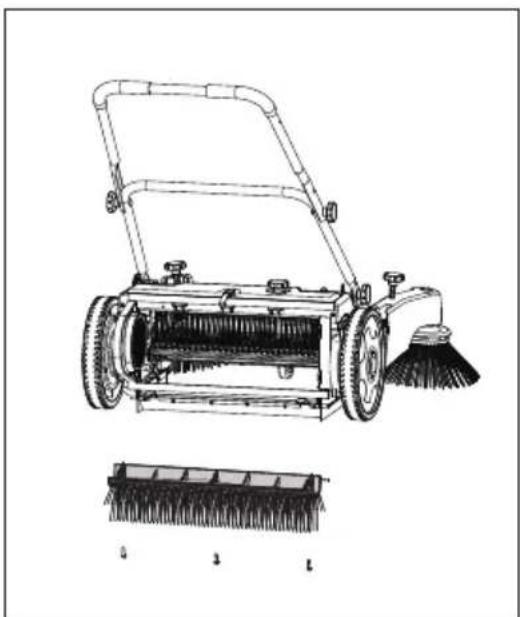

• Installazione e smontaggio spazzola principale.

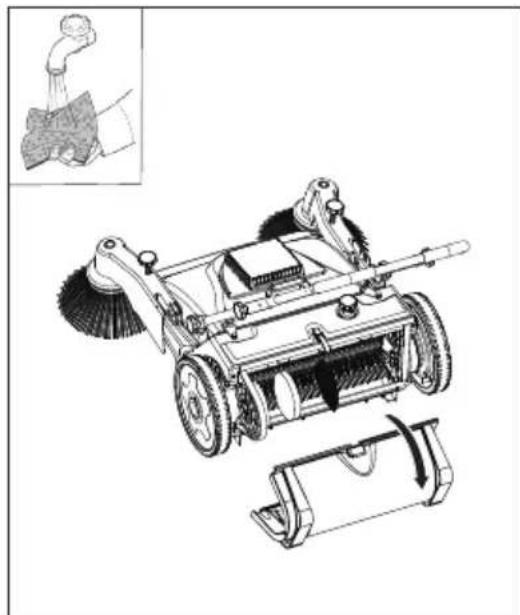

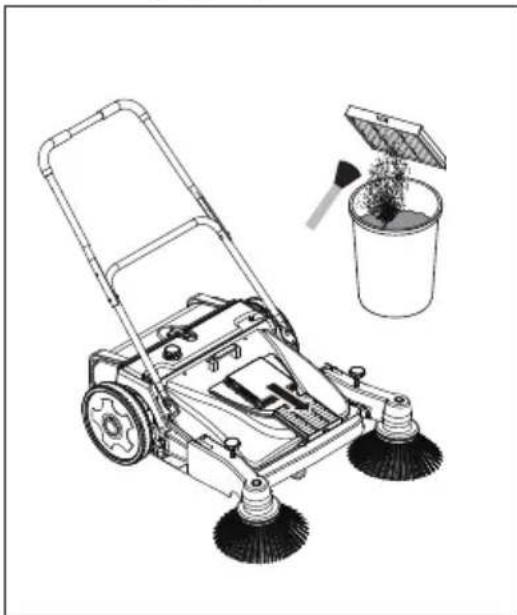

• Pulire il filtro periodicamente.

Ilaggio in spugna può essere lavato con acqua, asciugato e utilizzato.

• Per pulire ilhettoe, utilizzare una spazzola per pulirlo, non sciacquare con acqua.

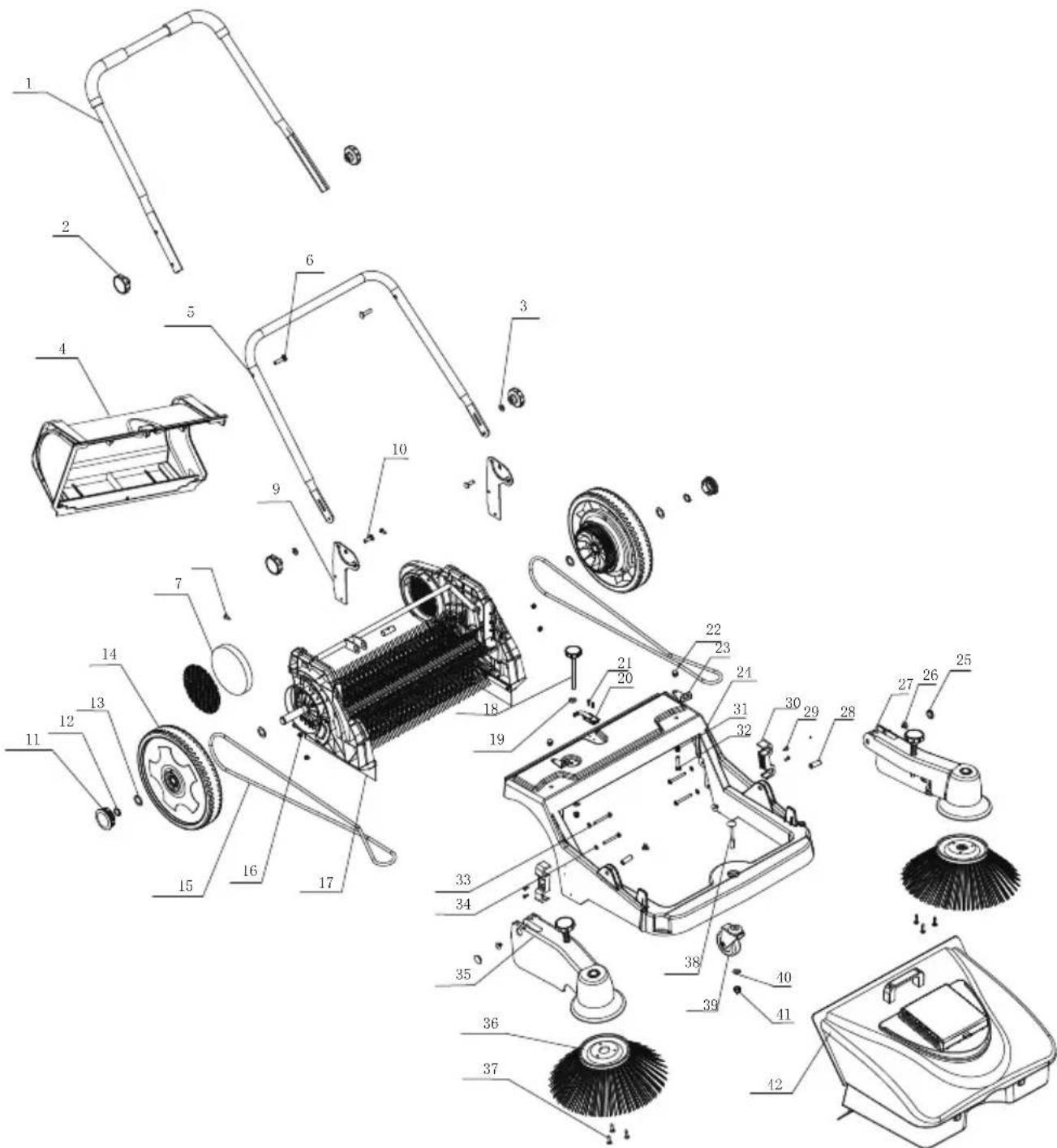

NO.	Nome	NO.	Nome
1	Maniglia	22	Dado M8
2	Manopola girevole	23	Piatto pressante
3	Rondella 8	24	Telaio del corpo
4	Cestino posteriore	25	Tappo del braccio
5	Parti della maniglia scorrevole	26	Tappo a manicotto in metallo
6	Vite Testa Piattino Mx45	27	Componenti del braccio della spazzola laterale sinistra
7	Filtro in spugna	28	Manica
8	Vite ST5.5X22	29	Vite St3.5x13
9	Piastra bracciolo	30	Piastra guida cinghia
10	Vite Testa Piattino M8x25	31	Primavera
11	Copriruota	32	Bullone M8X35
12	Anello albero 20	33	Vite testa disco con impronta croce M6X45
13	Rondella 20	34	Rondella 6
14	Ruota	35	Componenti del braccio della spazzola lato destro
15	Cintura tonda	36	Spazzola laterale
16	Dado M6	37	Vite ST4.8X22
17	componenti supporto ruote e spazzola rotante	28	Vite Testa Piattino M10x75
18	Manopola girevole	39	Castor
19	Pad 8	40	Rondella 10
20	Fibbia	41	Dado M10
21	Vite St3.5x16	42	Componenti bin
