BEDIENUNGSANLEITUNG BSW 950 MF Lavor

Arbeitsbreite	950mm
Behälterkapazität	45L
Maximale theoretische Flächenleistung	3800 m2/h
Nettogewicht	25kg
Packungsgröße	880x800x390 mm

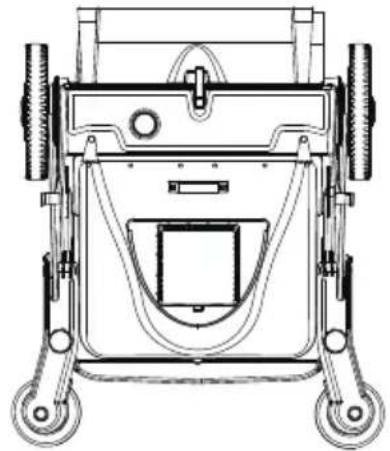

STANDARDPRODUKTE UND ERSATZTEILE IN DER BOX

1X

1X

1X

Seitenbürste und Schrauben

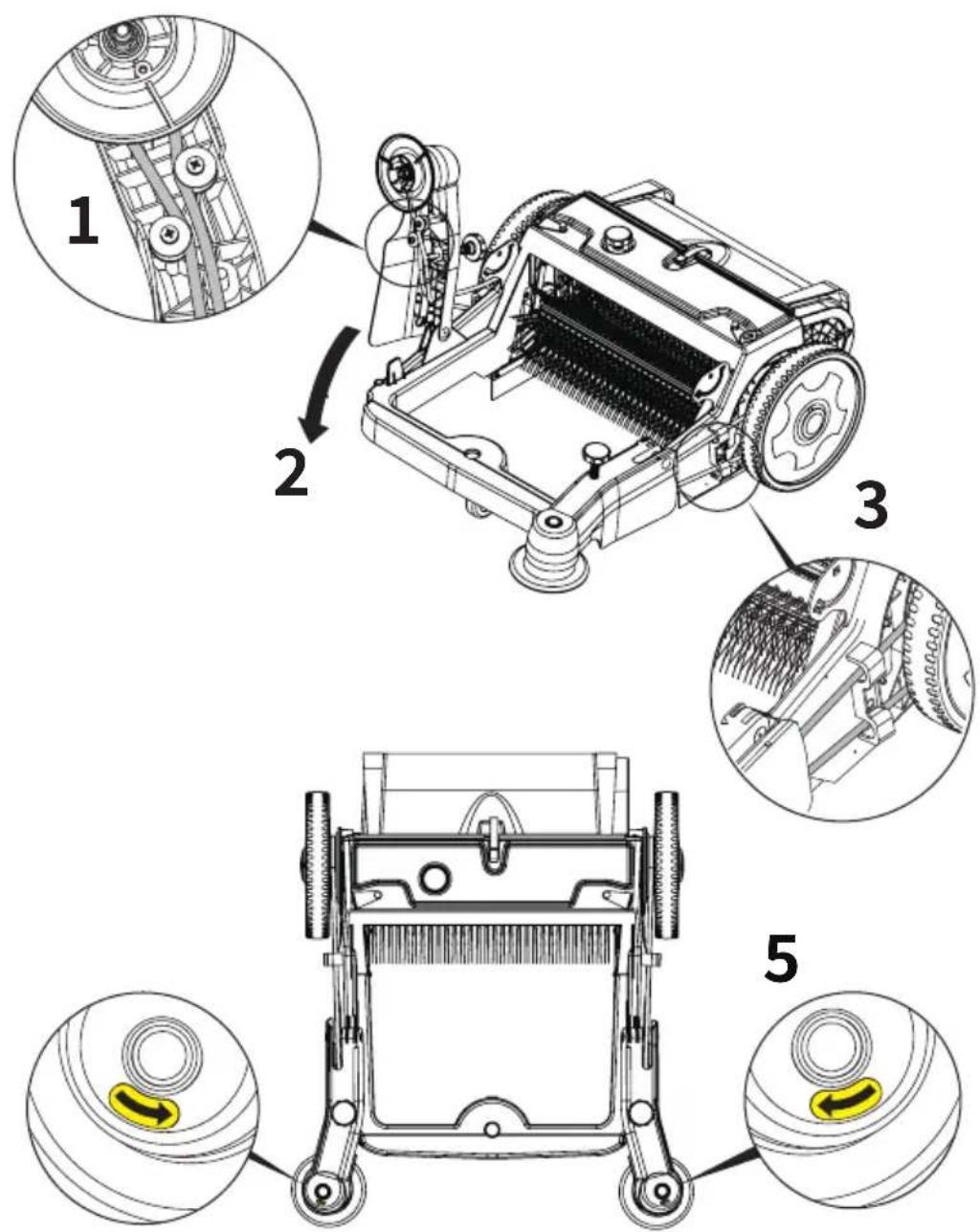

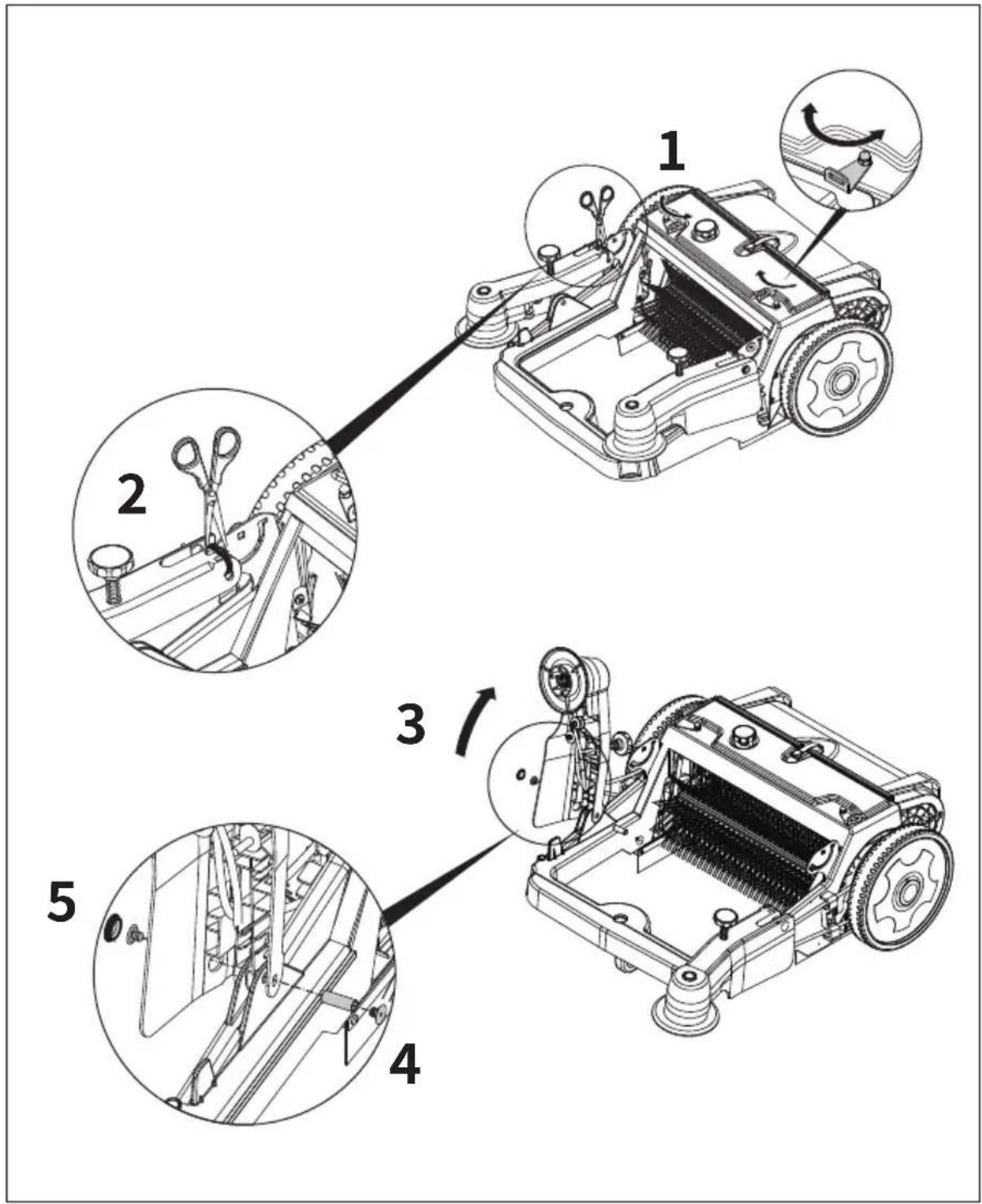

SCHRITT 1 Installieren Sie den Arm

Entfernen Sie den Behälter und schneiden Sie den Kabelbinder ab. Heben Sie den Arm an undrichten Sie die Löcher aus, setzen Sie das Rohr ein und blockieren Sie beiden Seiten.

Hinweis: Wenn Sie den Arm abnehmer, entfern den Sie weder den Riemen noch drehren Sie den Arm. Dies kann dazu führen, dass sich der Riemen falsch dreht.

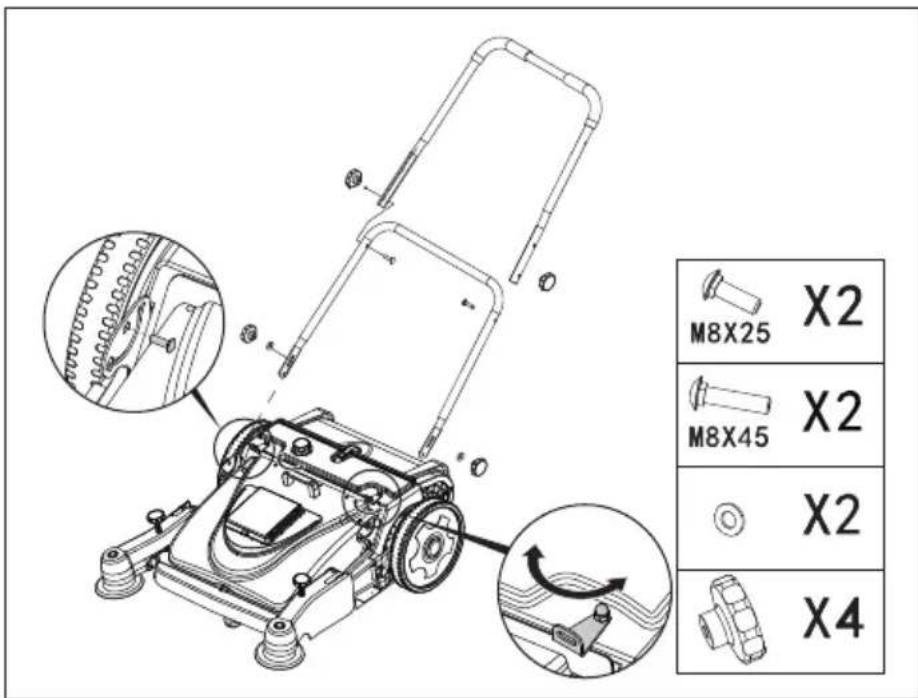

SCHRITT 2 Den Antriebsriemen zurückgeben

Machen Sie den Gürtel zum Beispiel 1 und legen Sie den Arm hin. Machen Sie den Riemen zum Beispiel 3. Drücken Sie dann auf die manuelle Kehrmschine und stellen Sie safer, dass die Drehrichtung des Plattentellers mit der des Etiketts übereinstimmt.

Hinweis: Um Verwirrung zu vermeiden, installieren Sie eine Seite und dann die andere Seite.

SCHRITT 3 Griffbaugruppe

Installieren Sie den Behälter und verriegeln Sieihn. Installieren Sie dann den Griff.

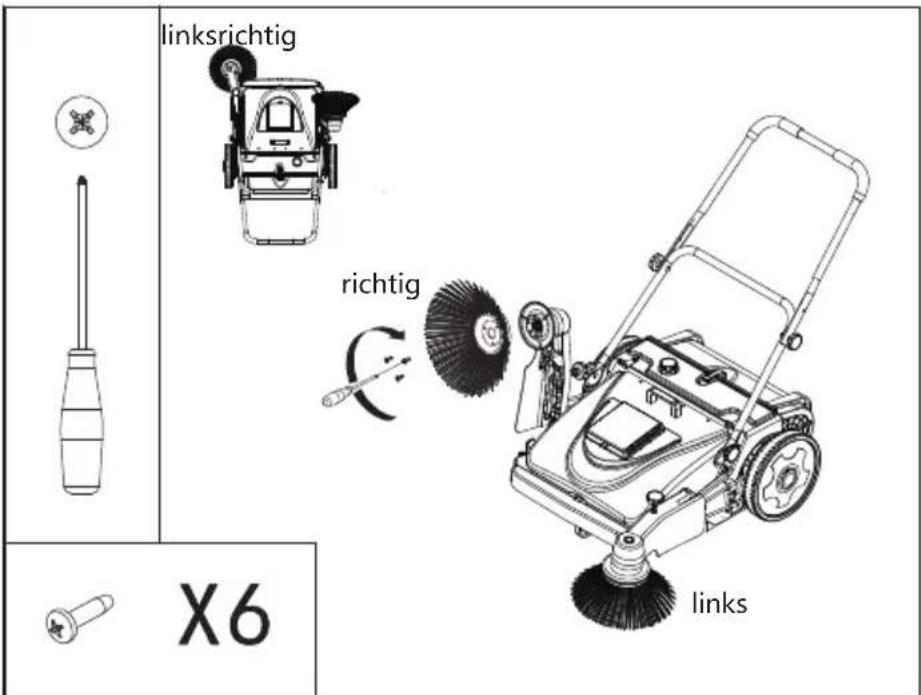

SCHRITT 4 Installation der Seitenbürste

Entspruchend dem Etikett auf der Frontbürste zur

Unterscheidung der linken und rechten Seitenbürste.

Drei Schrauben zum Einrichten jeder Seitenbürste

Bürstenhöhenverstellung

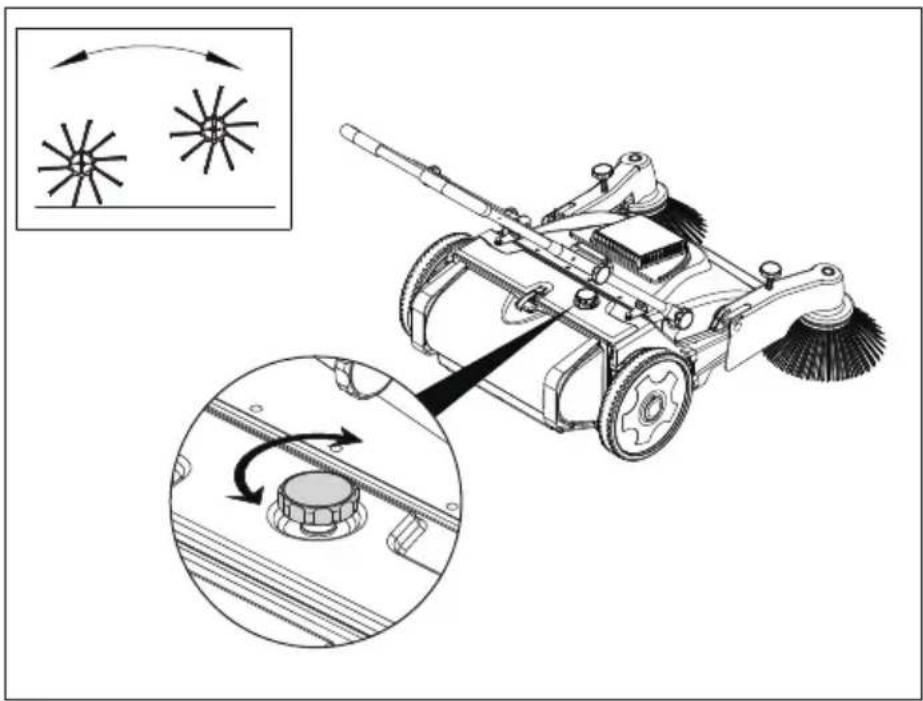

Drehknopf für die Höhe der Hauptbürste

Senken Sie die Bürste: Drehen Sie den Knopf gegen den

Uhrzeigersinn

Heben Sie die Bürste an: Drehen Sie den Knopf im

Uhrzeigersinn

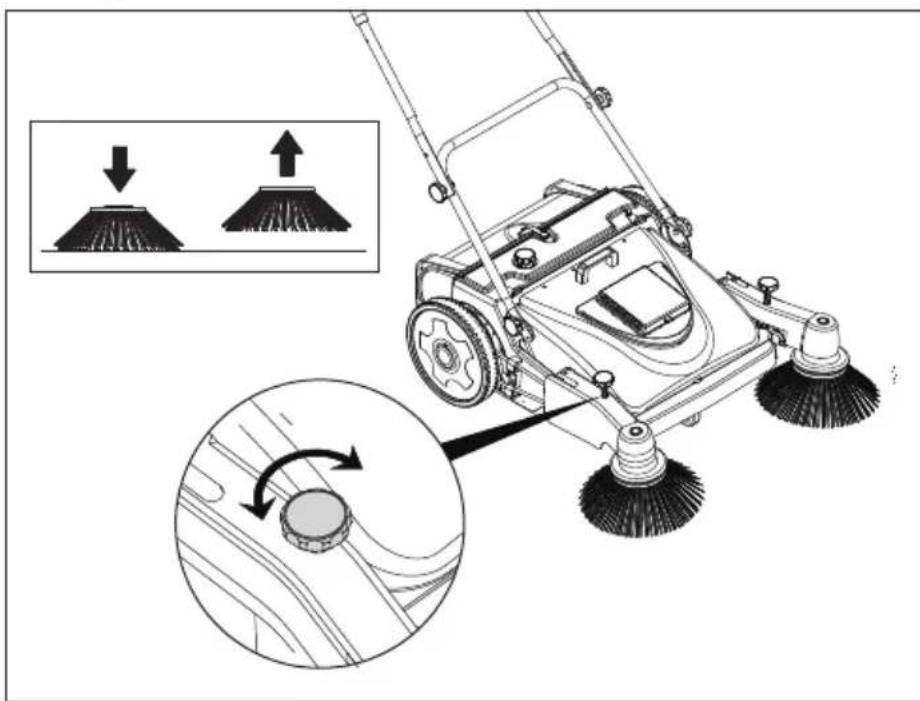

Drehknopf für die Höhe der Seitenbürste

Senken Sie die Bürste: Drehen Sie den Knopf gegen den

Uhrzeigersinn

Heben Sie die Bürste an: Drehen Sie den Knopf im

Uhrzeigersinn

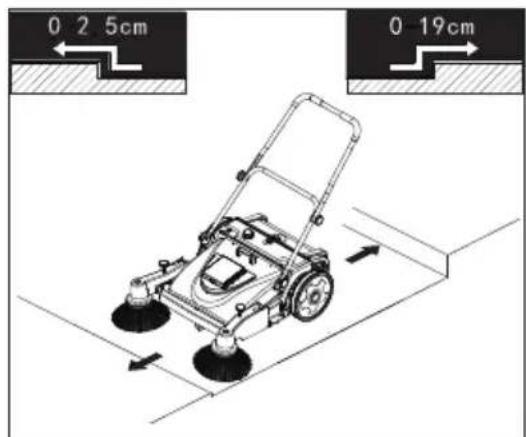

• Die Reinigungsfläche sollte flach und ein Höhenunterschied von 2,5 cm sein. Gehen Sie die Stufe in die entgegengesetzte Richtung ≤ 19cm .

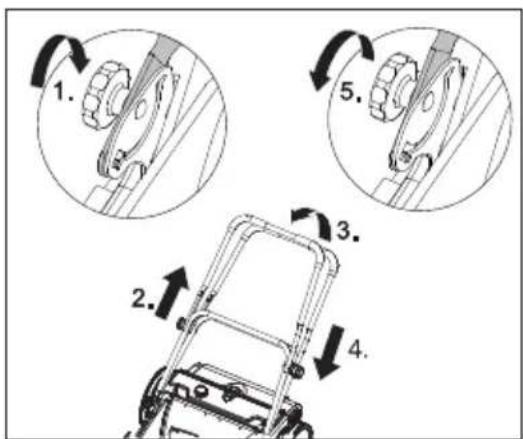

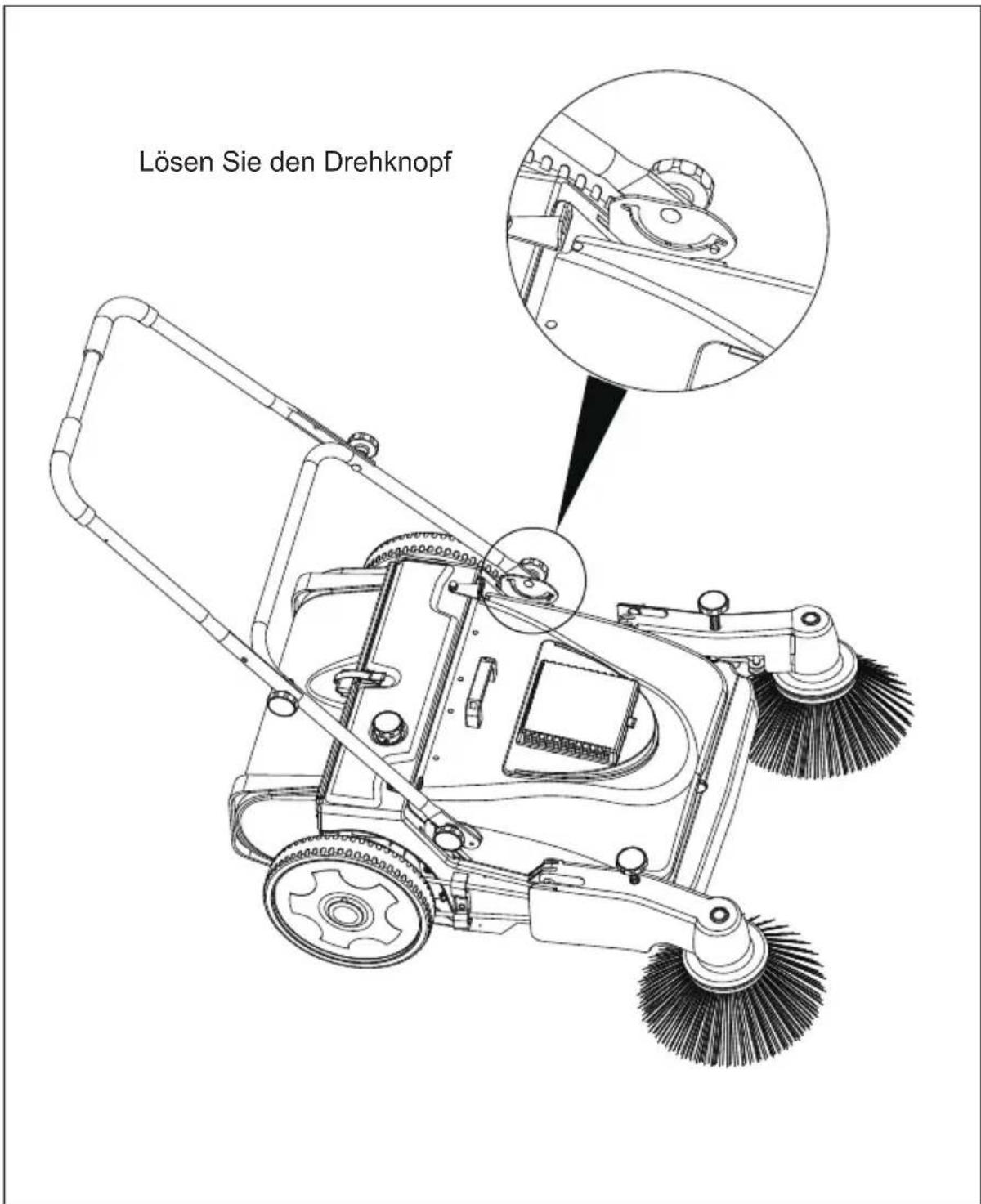

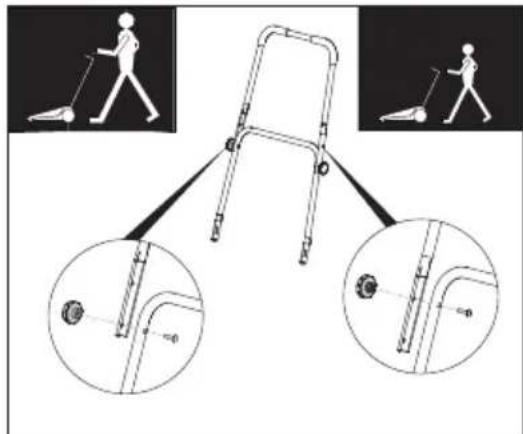

• Passen Sie die Höhe des Griffs nach Bedarf an.

• Passen Sie den Griffwinkel nach Bedarf an.

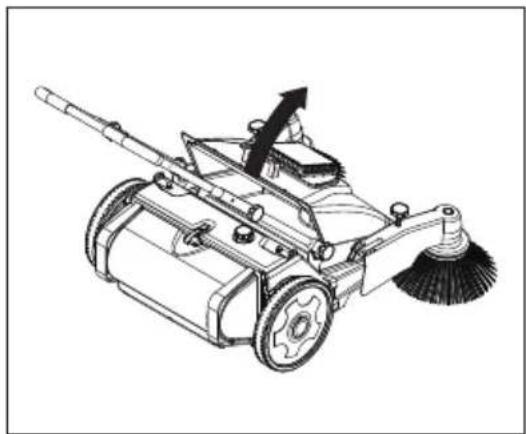

• Offnen Sie den Metallknopf undziehen Sie ihn zurück, um den hinteren Behälter zu entladen.

• Drehen Sie den Metallknopf und haben Sieihn an, um den vorderen Behälter zu entladen.

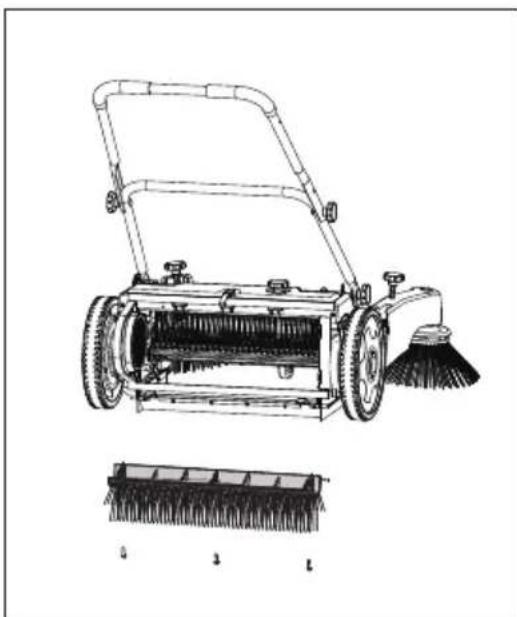

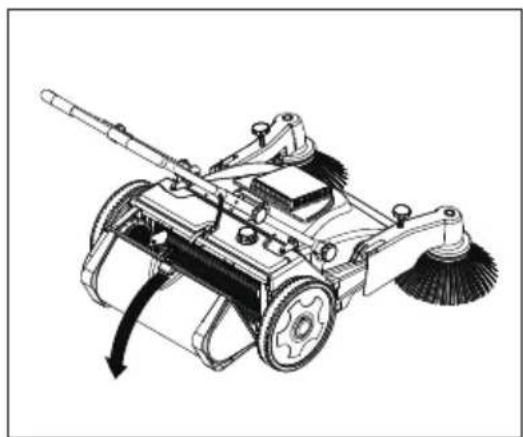

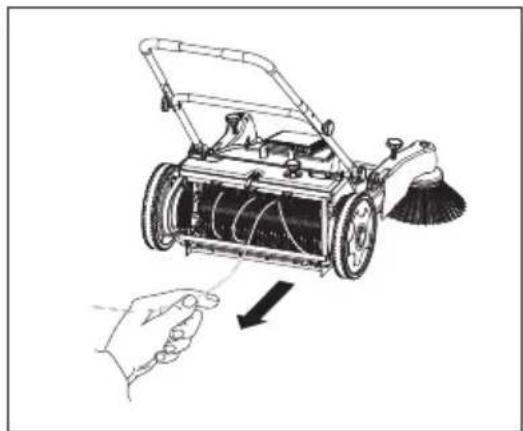

• Wenn die Hauptbürste im Müll verwickelt ist, sollte sie durch Umkehren der Walzenbürste Herausgenommen werden.

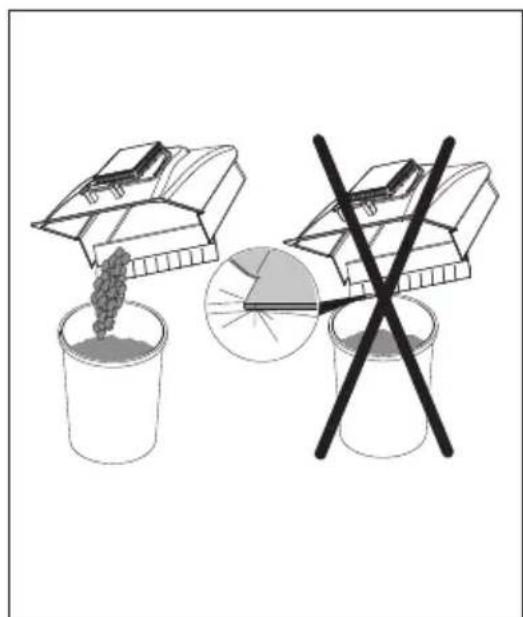

• Abfalleimer ist verboten.

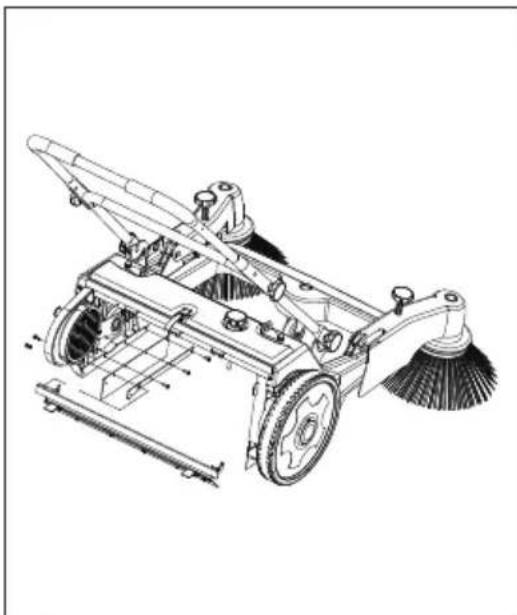

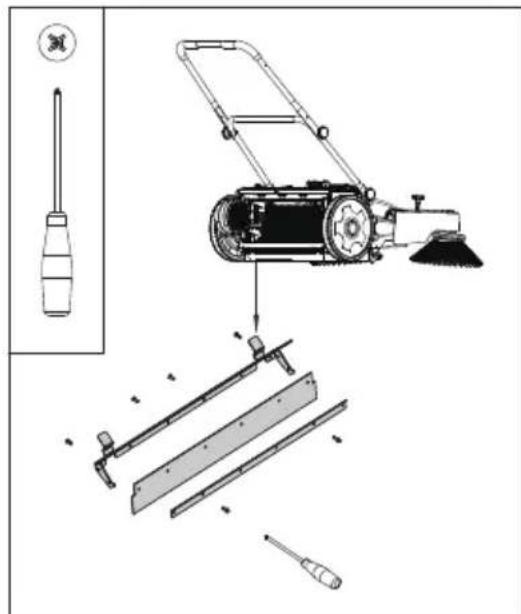

• Installieren Sie die Erdungslippe auf der Rückseite der Hauptbürste.

• Richten Sie die Grundlippe auf beiden Seiten der Hauptbüürste ein.

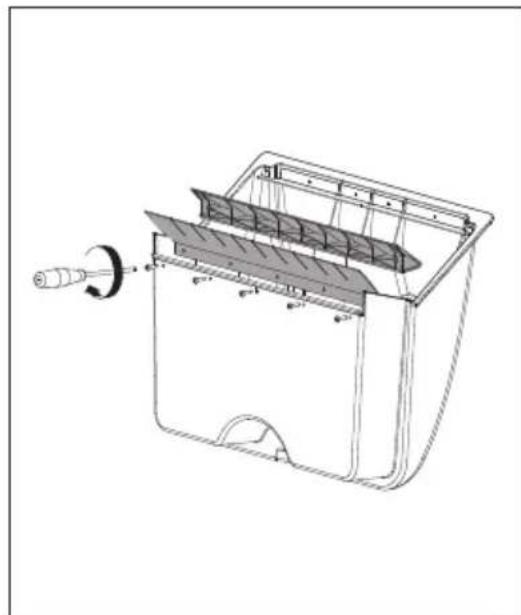

• Installieren Sie die Ablenkplatte für die Behälterdichtung.

• Installation der Hauptbürste entladen.
• Filterrechtzeitig reinigen.

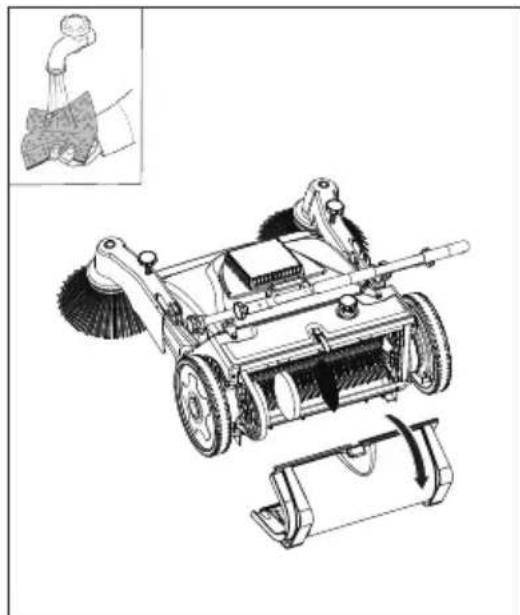

Der Schwammfilter kann mit Wasser gewaschen, getrocknet und verwendet werden.

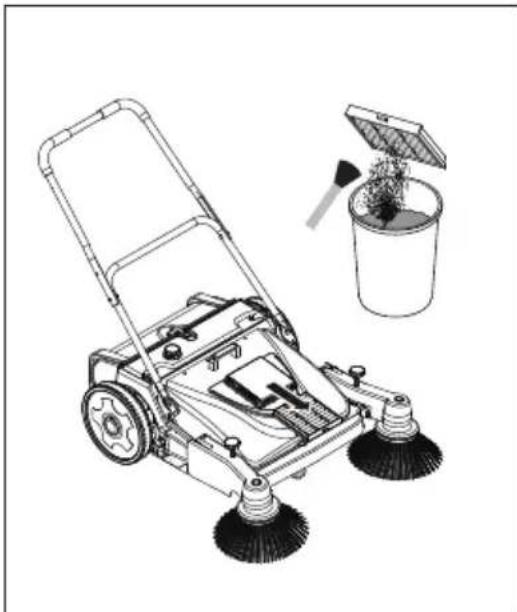

• Verwenden Sie zum Reinigen des oberen Filters eine Bürste Zum Reinigen nicht mit Wasser spulen.

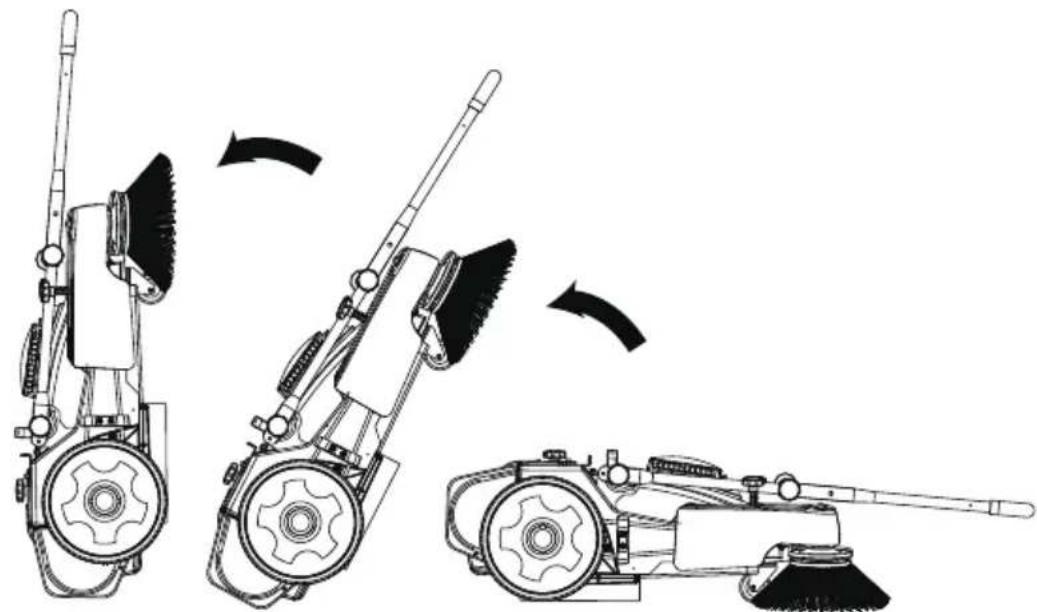

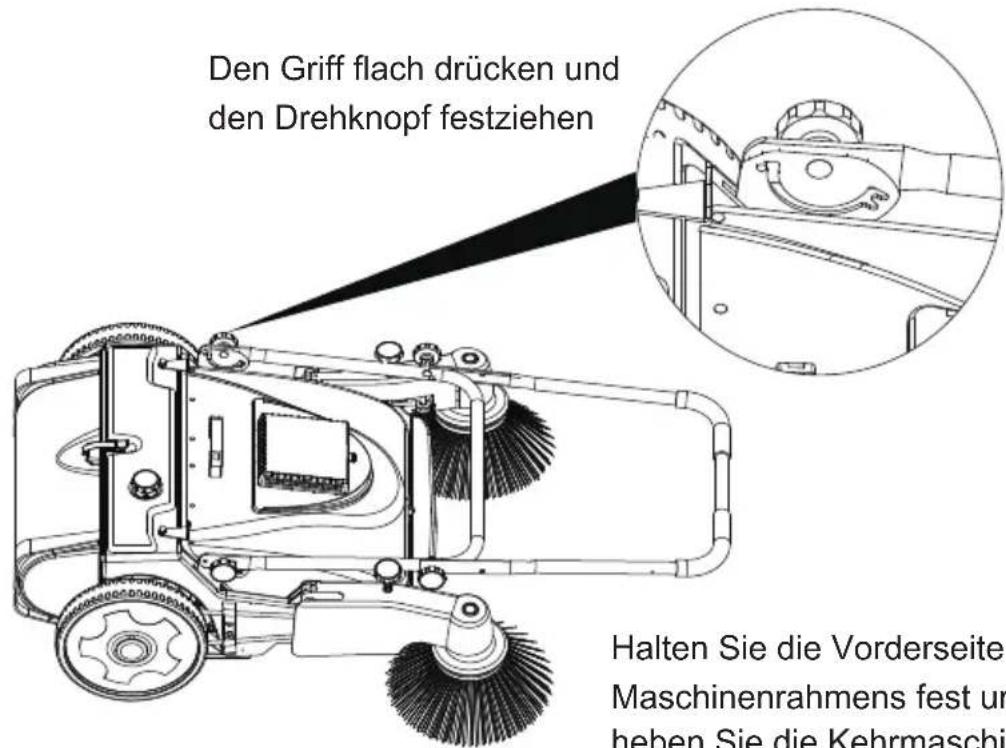

Halten Sie die Vorderseite des Maschinenrahmens fest und haben Sie die Kehrmaschine anzamiatarke

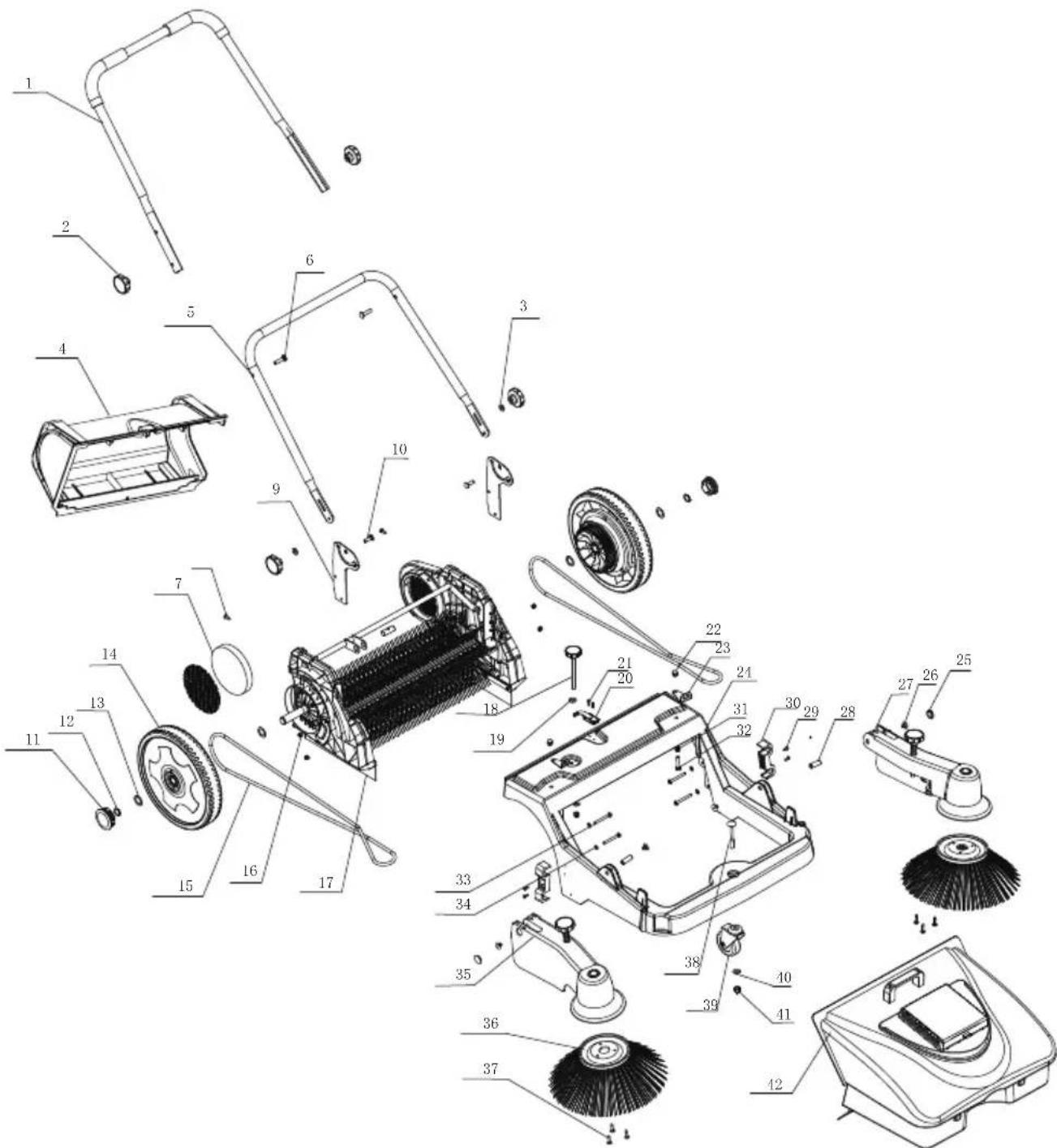

NO.	Name	NO.	Name
1	Griff	22	Mutter M8
2	Drehknopf	23	Platte drücken
3	Unterlegscheibe 8	24	Körpersrahmen
4	Hinterer Behälter	25	Armstecker
5	Schiebegriffeile	26	Metallhülsenstecker
6	Untertassenschraube Mx45	27	Komponenten des linken Bürstenarms
7	Schwammfilter	28	Ärmel
8	Schraube ST5.5X22	29	Schraube St3.5x13
9	Armlehenenplatte	30	Riemenführungspalte
10	Untertassenschraube M8x25	31	Führung
11	Radkappe	32	Bolzen M8X35
12	Wellenring 20	33	Kreuz eingelassene Scheibenkopfschraube M6X45
13	Unterlegscheibe 20	34	Unterlegscheibe 6
14	Rad	35	Komponenten des rechten Bürstenarms
15	Runder Gürtel	36	Seitenbürste
16	Mutter M6	37	Schraube ST4.8X22
17	Radstützkomponenten und Rollbürste	28	Untertassenschraube M10x75
18	Drehknopf	39	Rolle
19	Pad 8	40	Unterlegscheibe10
20	Schnalle	41	Nuss M10
21	Schraube St3.5x16	42	Behalterkomponenten
