BEDIENUNGSANLEITUNG SWL900ST Lavor

DE ACHTUNG: Die Anweisungen bitte vor Gebrauch sorgfältig lesen.

BEDIENUNGS- UND WARTUNGSANLEITUNG Kehrmaschine

DE Seite 63

MANUAL DE ISTRUCCIONES Barredora

ES pág. 82

OBUDOWA I KONSERWACJA Zamiatarki

PL str. 101

SLG 700 ET CSW 568 G

SLG 700 ST

SWL 900 ET

SWL 700 ET SW 3700 BT

SW 2600 BT CSW 788 BT

CSW 568 BT

SWL 900 ST

SWL 700 ST SW 3700 SC

SW 2600 SC CSW 788 G

• MODÈLES SLG 700 ET

Legende der Symbole....64

KAPITEL 1 - ALLGEMEINE VORSCHRIFTEN 65

KAPITEL 2 - ZWECK / ANWENDUNGSBEREICH 66

KAPITEL 3 - VORBEREITUNG....66

KAPITEL 4 - ZULÄSSIGE RAUMBEDINGUNGEN....67

KAPITEL 5 - ZULÄSSIGE UND UNZULÄSSIGE EINSATZBEDINGUNGEN 67

KAPITEL 6 - TECHNISCHE DATEN UND GERÄUSCHPEGEL....68

KAPITEL 7 - KEHRMASCHINENBESCHREIBUNG 68

KAPITEL 8 - BEDIENPOSTEN DES BENUTZERS UND NOTAUS-STOPP ..... 71

KAPITEL 9 - SICHERHEITVORSCHRIFTEN ....71

KAPITEL 10 - KONTROLLEN VOR DEM STARTEN 73

KAPITEL 11 - STARTEN UND ANHALTEN 74

KAPITEL 12 - BESTIMMUNGSGEMÄSSE VERWENDUNG UND EMPFEHLUNGEN ..... 75

KAPITEL 13 - ORDENTLICHE WARTUNG 76

KAPITEL 14 - AUSSERORDENTLICHE WARTUNG ..... 79

KAPITEL 15 - AUSSERBETRIEBSETZUNG. 79

KAPITEL 16 - ENTSORGUNG UND VERSCHROTTUNG 80

KAPITEL 17 - NOTFÄLLE 80

KAPITEL 18 - STÖRUNGEN / URSACHEN / ABHILFEN 80

KAPITEL 19 - GARANTIE....81

LEGENDE DER SYMBOLE

In diesem Handbuch und am Gerät werden die folgenden Symbole verwendet, die einzeln oder kombiniert vorkommen können.

	Zeigt eine Warnung oder einen Hinweis auf wichtige oder nützliche Funktionen an. Genau auf die Textblöcke achten, die mit diesem Symbol gekennzeichnet sind.
	Kennzeichnet einen Hinweis auf wichtige oder nützliche Funktionen.
	Weist darauf hin, dass Sie vor der Durchführung eines Vorgangs die Bedienungsanleitung zu Rate ziehen müssen
	Zeigt an, dass sich die Information,dort wo das Symbol angebracht ist, auf die Wartung bezieht.

Weitere Symbole, die hier nicht gezeigt werden, fi ndet man in den Handbüchern zu den einzelnen Maschinenteilen (z. B. Motor, Batterien usw.).

VOR DEM GEBRAUCH DER MASCHINE LESEN SIE BITTE AUFMERKSAM DIESE BEDIENUNGSANLEITUNG:

DIE FIRMA LEHNT JEGLICHE HAFTUNG FÜR SACH- BZW. PERSONENSCHÄDEN AB, DIE AUF DIE NICHTBEACHTUNG DER IN DIESER ANLEITUNG AUFGEFÜHRTEN REGELN ODER AUF NICHT ORDNUNGSGEMÄSSEN BZW. UNSACHGEMÄSSEN GEBRAUCH DER MASCHINE ZURÜCKZUFÜHREN SIND.

„DIESES GERÄT IST NICHT FÜR DIE NUTZUNG DURCH PERSONEN (EINSCHLIESSLICH KINDER) MIT STARK REDUZIERTEN PHYSISCHEN, SENSORISCHEN ODER GEISTIGEN FÄHIGKEITEN ODER MANGEL AN ERFAHRUNG UND WISSEN. „DIE KINDER SOLLTEN BEAUFSICHTIGT WERDEN, UM SICHERZUSTELLEN, DASS SIE NICHT MIT DEM GERÄT SPIELEN.

DIE MASCHINE IST FÜR DEN GEWERBLICHEN EINSATZ KONZIPIERT, Z. B. IN HOTELS, KRANKENHÄUSERN, GESCHÄFTEN, BÜROS, MIETRÄUMEN UND GROSSEN RÄUMEN IM ALLGEMEINEN. AUSSERDEM KANN DIE MASCHINE:

• IN INNENRÄUMEN OHNE EINSCHRÄNKUNG VERWENDET WERDEN (FÜR MODELLE, MIT BATTERIEBETRIEB);
- SIE DARF NICHT IM FREIEN VERWENDET ODER AUFBEWAHRT WERDEN, WENN ES FEUCHT IST ODER DIREKT DEM REGEN AUSGESETZT (FÜR MODELLE, MIT VERBRENNUNGSMOTOR);
• SIE MUSS ABGEDECKT GELAGERT WERDEN.

ALLE MITTEL, DIE ZUM PERSÖNLICHEN SCHUTZ ERFORDERLICH SIND (HANDSCHUHE, ATEM SCHUTZMASKEN, SCHUTZBRILLEN, FARBLOSE LINSEN, SCHLÜSSEL UND WERKZEUG) SIND DURCH DEN BETREIBER BEREITZUSTELLEN.

ZUR LEICHTEREN ORIENTIERUNG BEACHTEN SIE DAS INHALTSVERZEICHNIS.

HALTEN SIE DIESE ANLEITUNG STETS ZUM NACHSCHLAGEN GRIFFBEREIT (FORDERN SIE BEI VERLUST SOFORT EIN ERSATZEXEMPLAR BEI IHREM HÄNDLER AN). DIE FIRMA BEHÄLT SICH VOR, AN DEN MASCHINEN AUS IHRER PRODUKTION ÄNDERUNGEN VORZUNEHMEN, OHNE VERPFLICHTET ZU SEIN, DIESE AUCH AN DEN BEREITS VERKAUFTEN MASCHINEN VORZUNEHMEN. ALLE KEHRMASCHINEN VON FIRMA ENTSPRECHEN DEN EU-VORSCHRIFTEN UND SIND MIT TYPENSCHILDERN VERSEHEN

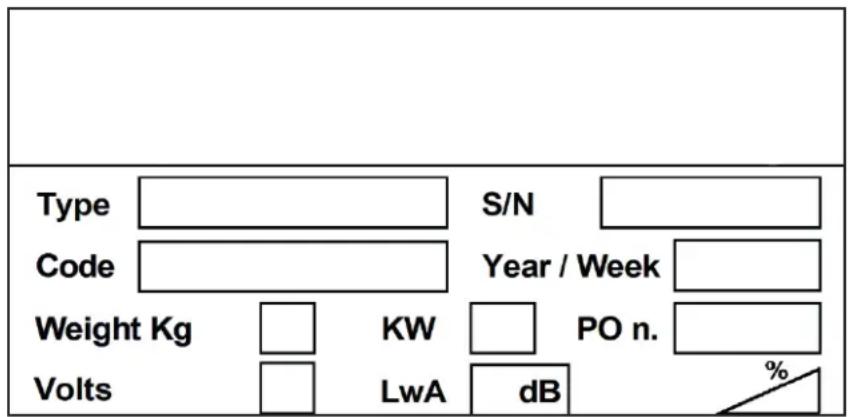

Type Code Weight Kg Volts S/N Year / Week KW LwA PO n. dB %

KAPITEL 2 - ZWECK / ANWENDUNGSBEREICH

Fa. Firma freut sich, Sie als Besitzer einer Kehrmaschine zu ihren Kunden zählen zu können.

Wir bitten Sie, die nachstehenden Anleitungen sorgfältig zu beachten, damit Kehrmaschine stets ihre volle Leistungsfähigkeit erbringen kann.

Dieses Handbuch soll den Benutzer über die bestimmungsgerechte und sichere Verwendung der Maschine sowie deren korrekten Einsatz informieren.

Ebenso sind sämtliche Arbeiten zur Instandhaltung der Maschine Voraussetzung für den einwandfreien Betrieb in voller Sicherheit – beschrieben. Es handelt sich um Eingriff e, die von allen einfach ausgeführt werden können.

Wenden Sie sich für außerordentliche Wartungsarbeiten immer an Fachpersonal.

Darüber hinaus finden Sie in diesem Handbuch: Sämtliche Informationen über Gefahrsituationen und Restrisikos (diese letzten sind Gefahren, die nicht ausschließbar sind und für die jeweils die entsprechenden Anweisungen gegeben werden); Informationen über den zulässigen und unzulässigen Gebrauch; Anleitungen zur Inbetriebsetzung der Kehrmaschine; technische Daten und zulässige Einsatzbedingungen; Anleitungen zur Verwendung und Wartung der Kehrmaschine; Anleitungen zur Außerbetriebsetzung, Verschrottung und Entsorgung der Maschine.

KAPITEL 3 - VORBEREITUNG

AUSPACKEN:

Nach der Entfernung der äußeren Verpackung ist die Maschine von der Palette abzunehmen. Hierzu sind folgende Arbeitsgänge auszuführen:

1. Den Bremsblock am Vorderrad MIT DEM FUSS, NICHT MIT DEN HÄNDEN lösen!!!
2. Das Klebeband Teil C, das den Führungsgriff festhält, abnehmen.
3. Den Sammelbehälter Teil A öffnen und die beiden Halter Teil B Abb. 1 des Führungsgriffes herausnehmen.
4. Die Führungsgriffhalter Teil B in die Löcher Teil E Abb. 1 einschrauben.
5. Die äußeren Enden des Stiels in die Löcher Teil D der Halter einschrauben, siehe Detailzeichnung Abb. 1.
6. Die Maschine von der Palette herunternehmen. Das kann auf zwei Arten gemacht werden:

a. Prüfen Sie auf dem EG-Typenschild, wie viel die Maschine wiegt; wenn Sie in der Lage sind, sie zu heben, fassen Sie sie (mit Schutzhandschuhen) vorne am Stiel an und setzen sie langsam auf dem Boden ab.

b. Eine schräge Platte (deren Tragfähigkeit der Masse entspricht) dicht an die Schmalseite der Palette (auf der Rückseite der Maschine) anlegen; sie muss mind. 80 cm lang sein, um die Gummidichtungen nicht zu beschädigen. Fassen Sie die Maschine am Handgriff und ziehen Sie sie nach hinten, bis sie auf den Boden gleitet.

ACHTUNG: Der beim Auspacken anfallende Abfall ist von Anwender unter Beachtung der aktuell geltenden einschlägigen Gesetze zu entsorgen.

SICHERSTELLEN, DASS SICH DIE SCHUTZELEMENTE DER MASCHINE IN EINWANDFREIEM ZUSTAND BEFINDEN UND KORREKT MONTIERT SIND. BEI DEFEKTEN ODER MÄNGELN DIE MASCHINE NICHT ANLASSEN UND UNVERZÜGLICH MIT DEM HÄNDLER ODER DEM HERSTELLER RÜCKSPRACHE NEHMEN.

EINBAU DER SEITENBÜRSTE:

1. Die Seitenbürste Teil 2 Abb. 2 aus dem Sammelbehälter Teil A Abb. 1 herausnehmen.
2. Die drei Muttern Teil 1 Abb. 2 lösen; die Bürste durch Einführen der drei Zapfen in die Löcher Teil 3 Abb. 2 einsetzen.
3. Die 3 Muttern Teil 1 wieder anschrauben und die Bürste damit feststellen.
4. Zusammen mit Teil 4 Abb. 2 bildet die eingebaute Seitenbürste die Riemenscheibe, auf die der elastische Riemen Teil 5 Abb. 1 aufgespannt wird.

5. Den Riemen Teil 5 nach vorne ziehen, bis er in der Kunststoffscheibe Teil 4 sitzt.

6. Die Schrauben Teil 6 herausnehmen; diese Schrauben dienen ausschließlich dazu, den Riemen gespannt zu halten, um die Bürste einbauen zu können. Nach dem Einbau der Bürste werden sie nicht mehr gebraucht.

7. Den Deckel Teil 1 Abb. 3 mit den drei Schrauben Teil 2 Abb. 3 befestigen.

KAPITEL 4 - ZULÄSSIGE RAUMBEDINGUNGEN

Die beiliegende Gebrauchsanweisung des Motors nachschlagen. Hier eine kurze Übersicht:

GÜLTIG FÜR MODELLE, MIT VERBRENNUNGSMOTOR:

MIN. Betriebstemperatur: - 28 °C (- 18,4 °F)
MAX. Betriebstemperatur: + 38 °C (+ 100 °F)

GÜLTIG FÜR MODELLE, MIT BATTERIEBETRIEB:

MIN. Betriebstemperatur: - 20 °C (- 4 °F)
MAX. Betriebstemperatur: + 40 °C (+ 104 °F)

ACHTUNG: Die Maschine nicht bei Temperaturen über + 45°C verwenden oder laufen lassen. (+ 113 ° F).

KAPITEL 5 - ZULÄSSIGE UND UNZULÄSSIGE EINSATZBEDINGUNGEN

ZULÄSSIGE EINSATZBEDINGUNGEN:

Die Kehrmaschinen wurde zum Entfernen von Bearbeitungsrückständen, Staub und Schmutz im Allgemeinen von ebenen, harten, nicht übermäßig holprigen Flächen entwickelt, wie zum Beispiel: Zement, Asphalt, Feisteinzeug, Keramik, Holz, Marmor, bossierte oder fl ache Teppiche aus Gummi oder Kunststoff und synthetische Kurzhaar-Teppichböden in Innenräumen oder im Freien.

UNZULÄSSIGE EINSATZBEDINGUNGEN:

• Die Kehrmaschinen sind nicht geeignet zur Verwendung auf Oberflächen mit Neigung über 2%.
• Sie sind in Räumen, in denen explosive oder feuergefährliche Stoffe eingelagert sind, nicht zu benutzen.
• Die mit Verbrennungsmotor ausgestatteten Kehrmaschinen dürfen nicht in geschlossenen Räumen verwendet werden, da das Abgas KOHLENMONOXID, ein geruchloses, jedoch tödliches Gas, enthält.
• Die Maschinen dürfen nicht auf unbefestigten Böden, Kiesböden oder sehr holprigen Böden verwendet werden.
• Kein Öl, giftige Stoffen und Chemikalien mit der Maschine absaugen (bei Benutzung der Maschine in Chemiewerken muss der Kunde beim Händler bzw. Hersteller eine besondere Genehmigung beantragen).
• Die Maschinen dürfen nicht innerörtlichen Straßen, Überlandstraßen und öffentlichen Straßen im Allgemeinen verwendet werden.
• Die Maschinen dürfen nicht in schlecht beleuchteter Umgebung verwendet werden, denn sie verfügen über keine eigene Beleuchtungsanlage.
• Die Maschinen dürfen weder in privater Umgebung noch auf öffentlichen Straßen oder Plätzen verwendet werden.
• Die Maschinen nicht zum Schneefegen oder Waschen oder Entfetten nasser oder sehr feuchter Oberfl ächen verwenden.

• Die Maschinen dürfen nicht in Webereien oder Umgebungen, in denen fadenförmige Materialien vorhanden sind, verwendet werden, da Fäden oder Fasern nicht mit der Bürstendrehung kompatibel sind.

• Die Maschinen dürfen nicht als Ablage für Gegenstände oder als erhöhte Ebene für Gegenstände und/oder Personen verwendet werden.

• Sie dürfen nicht verwendet werden, um angezündete Zigarettenkippen oder andere Gegenstände zu fegen, die zur Verbrennung von Ablagerungen in der Sammelschublade oder den Filtern führen können.
• Sie können nicht ohne die vorgesehenen Schutzabde-ckungen verwendet werden.

KAPITEL 6 – TECHNISCHE DATEN UND GERÄUSCHPEGEL

BESCHREIBUNG	M.E.	SLG700 ST	SLG700 ET	SWL 700 ST, SW 2600 SC, CSW 568 G	SWL 700 ET, SW 2600 BT, CSW 568 BT	SWL 900 ST, SW 3700 SC, CSW 788 G	SWL 900 ET, SW 3700 BT, CSW 788 BT
SPEISUNG	-	Petrol Batteria Petrol Batteria Petrol Batteria
ARBEITSBREITE HAUPTBÜRSTE	mm	510 510	510 510 700	700
ARBEITSBREITE HAUPTBURSTE + SEITENBÜRSTE	mm	680 680	680 680 880	880
MAX. THEOR. FLÄCHENLEISTUNG	m^2/h	2600 2600	2600	2600 3550	3550
ANTRIEB		serienmäßig	serienmäßig	serienmäßig	serienmäßig	serienmäßig	serienmäßig
GESCHWINDIGKEIT	m/s	1,1	1,1	1,1	1,1	1,1	1,1
FILTRIERFLÄCHE	m^2	2	2	2	2	3	3
FILTERREINIGUNG	-	manuell	elektrisch	manuell	elektrisch	manuell	elektrisch
BEHÄLTERINHALT	L	45	45	45	45	55	55
ELEKTRISCHMOTOR	kW	-	0,7	-	0,4	-	0,4
VERBRENNUNBGSMOTOR HONDA	kW	3,4	-
SPANNUNG	V.	12	-	-	12	-	12
LÄNGE	mm	1400 1400	1260	1260 1260	1260
BREITE	mm	730 730	630 630 820	820
HÖHE	mm	945 945	850 850 850	850
LEERGEWICHT/OHNE BATTERIE	kg	77	78	76	78	87	89
MAX. BETRIEBSZEIT	h	-	4,5	1,5 - 4	1,5 - 4	1,5 - 4	1,5 - 4
SCHALLDRUCKPEGEL (LpA)	dB(A)	79	65	79	65	79	65
ABGEMESSTESSCHALLEISTUNGSNIVEAU (LwA)	dB(A)	93	81	93	81	93	81
GARANTIERTESSCHALLEISTUNGSNIVEAU (LwA)	dB(A)	95	83	95	83	95	83
VIBRATIONEN, ABER NEIN - ARM(K = UNSICHERHEIT)	m/s^2	1,03(K=0,19)	13,27(K=1,17)	1,03(K=0,19)	13,27(K=1,17)	1,03(K=0,19)	1,03(K=0,19)

KAPITEL 7 - KEHRMASCHINENBESCHREIBUNG

SICHERHEITSVORRICHTUNGEN:

Abbildung 4 und 4/B zeigt die Sicherheitsvorrichtungen; diese müssen ordnungsgemäß montiert sein und sich in einwandfreiem Zustand befinden. Die Maschine darf auf keinen Fall verwendet werden, wenn auch nur eine dieser Sicherheitsvorrichtungen fehlt oder beschädigt ist.

Daher werden diese Vorrichtungen nachstehend beschrieben:

TEIL	ABB.	BESCHREIBUNG
1	4	Zentrale Schutzabdeckung
2	4	Seitenabdeckung rechts
2	4	Seitenabdeckung links
3	4	Schutzgitter rechts
3	4	Schutzgitter links
4	4	Vorderer Stossfänger
5	4	Seitenbürstenabdeckung
6	4	Haubenschalter(nur SLG 700 ET)
7	4	Motorschutznetz(nur SLG 700 ST)
8	4	Motorschutznetz(nurSLG 700 ST)

TEIL ABB. BESCHREIBUNG
1 4\B	Zentrale Schutzabdeckung
2 4\B	Seitenabdeckung rechts
2 4\B	Seitenabdeckung links
3 4\B	Schutzgitter rechts
3 4\B	Schutzgitter links
4 4\B	Vorderer Stossfänger
5 4\B	Seitenbürstenabdeckung
6 4\B	Haubenschalter(nur elektrisch BATTERIE)
7 4\B	Motorschutznetz(nur VERBRENNUNGSMOTOR)
8 4\B	Motorschutznetz(nur VERBRENNUNGSMOTOR)

SEITENBÜRSTE:

Die Seitenbürste Teil 1 Abb. 5 hat die Funktion, Staub und Schmutz in die Maschine einzubringen: sie dient ausschließlich zur Reinigung von Kanten, Ecken, Profilen; nach deren Reinigung muss sie ausgeschaltet (angehoben) werden, um unnötiges Aufwirbeln von Staub zu vermeiden und weil die Reinigungswirkung der Seitenbürste geringer ist, als die der Hauptbürste allein.

HAUPTBÜRSTE:

Die Hauptbürste, Teil 2 Abb. 5, ist der wichtigste Bestandteil der Maschine, sie dient zum Aufsammeln von Staub und Abfällen in den Sammelbehälter; die Bürstenhaare sind je nach dem Anwendungszweck in verschiedener Härte und Beschaffenheit erhältlich; sie ist höhenverstellbar. (✗ siehe HAUPTBÜRSTENEINSTELLUNG auf Seite 16).

WICHTIG: Nie Schnüre, Drähte, Blechbänder, Stücke usw., die länger als 25 cm sind, aufkehren, da sich diese in Haupt- und Seitenbürste verwickeln könnten.

FILTERSYSTEM:

Die Filterfunktion der Maschine sorgt dafür, dass während der Arbeit kein Staub zu sehen ist, und beruht auf einem Plattenfilter Teil 3 Abb. 5; das Filtersystem kann durch Hochziehen des Knopfes Teil 4 Abb. 6 ausgeschaltet werden.

WICHTIG: Das Filtersystem ist dann auszuschalten, wenn man mit der Maschine auf einem nassen Boden fährt, damit die Papierfi Iter nicht feucht werden und sich nicht frühzeitig abnützen.

STAUBDICHTUNGEN:

Siehe Teil 4 Abb. 5. Diese Dichtungen umschließen die Hauptbürste und ermöglichen eine optimale Saugwirkung, sie sind daher unabdingbar für das einwandfreie Funktionieren der Maschine. Es ist wichtig, ds sie regelmäßig auf ordnungsgemäßen Zustand überprüft werden.

KEHRGUTBEHÄLTER:

In diesem Behälter oder Kasten aus robustem Kunststoffmaterial, Teil A Abb. 1, werden das von der Hauptbürste aufgekehrte Material und der Staub der Filter gesammelt.

WICHTIG: Die Entleerung des Behälters muss immer bei ausgeschalteten Motor erfolgen. Bei der Ausführung dieses Arbeitsganges sind geeignete Handschuhe und eine Schutzmaske zu tragen, um die Atemwege vor Staub zu schützen, der bei diesem Vorgang stets aufgewirbelt wird.

● BATTERIELADEGERÄT (nur für SLG 700 ET):

Das Batterieladegerät (Teil 1 Abb. 5/B) befindet sich an Bord der Maschine. Es ist zugänglich, indem mit mittige Abdeckung angehoben wird, Teil 1 Abb. 4. Die Batterie kann aufgeladen werden, indem diese Abdeckung geöff net und der entsprechende Stecker verwendet wird.

BESCHREIBUNG DER MANUELLEN BEDIENVORRICHTUNGEN

SWL 700 ST, SWL 900 ST, SW 2600 SC, SW 3700 SC: Part. 1 - 4 - 5 - 6 - 9

SLG 700 ET/SWL 700 ET/SW 900 ET, SWL 2600 BT, SWL 3700 BT : Part. 1 - 2 - 3 - 4 - 6 - 7 - 8 - 9

FAHRHEBEL (alle Modelle):

Bei Drücken des Fahrhebels (Teil 1 Abb. 6) gegen den Griff wird der maschineninterne Antrieb betätigt, dank dem sich die Maschine mit eigener Geschwindigkeit (nur vorwärts) bewegt. Bei Loslassen des Hebels stoppt die Maschine.

EINSCHALTHEBEL FÜR SEITENBÜRSTE (alle Modelle):

Mit Hilfe des Einschalthebels Teil 6 Abb. 6 wird die Seitenbürste vom Führungsgriff aus abgesenkt; wir möchten daran erinnern, dass die Seitenbürste nur zur Reinigung von Kanten, Profi len, Ecken benutzt werden darf; sie dreht sich immer, wenn der Maschinenmotor läuft.

NIEMALS MIT DEN HÄNDEN DIE LAUFENDE SEITENBÜRSTE BERÜHREN. Keine Fäden, Fasern oder Fransen aufkehren.

- KNOPF ZUM AUSSCHÜTTELN DER FILTER (nur VERBRENNUNGSMOTOR):

Dient zum Ausschütteln (Reinigen) der Filter Teil 3 Abb. 5: Knopf Teil 5 Abb. 6 bis zum Anschlag hochziehen und schnell wieder loslassen, dies 5/6 mal, sodass die Filter mechanisch ausgeschüttelt werden und der Schmutz, der sich im Filter befinndet, in den Sammelbehälter fällt.

WICHTIG: Dieser Vorgang muss vor Arbeitsbeginn und vor Ausleeren des Behälters bei ausgeschaltetem Motor durchgeführt werden; der Ansaugverschlusshebel Teil 4 Abb. 6 muss dabei nach oben gezogen sein.

DIESER KNOPF FEHLT BEI DEN AUSFÜHRUNGEN ELEKTRISCH, DIE STATTDESSEN MIT EINER DRUCKTASTE FÜR DIE ELEKTRISCHE RÜTTELVORRICHTUNG VERSEHEN SIND.

• ANSAUGVERSCHLUSSKNOPF (alle Modelle):

Teil 4 Abb. 6. Dieser Hebel hat die Funktion, die vom Gebläse erzeugte Ansaugwirkung auszuschließen. Während der Arbeit muss der Knopf vollständig abgesenkt sein. Die Ansaugwirkung wird ausgeschlossen, indem man diesen Knopf hochzieht, wenn man mit eingeschalteter Maschine über besonders feuchte oder nasse Flächen fährt und wenn man den Filter bei angelassenem Motor ausschütteln will.

FLAPHEBEL (alle Modelle):

Der Flap-Hebel, Teil 9 Abb. 6, wird gedrückt, um die vordere Dichtung anzuheben, damit größere Gegenstände eingesammelt werden können. Geeignet zum Aufkehren von Blättern, Zigarettenpäckchen usw.

SPEZIFISCHE BESCHREIBUNG FÜR MASCHINEN MIT BATTERIEANTRIEB

ANLASSSCHLÜSSEL (alle Modelle):

Teil 3 Abb. 6. Dient zum Starten und Anhalten des Motors, der sämtliche Bewegungen und Drehungen mit konstanter Drehzahl ansteuert.

BATTERIE-KONTROLLLEUCHTE: (SWL 700 ET/SW 900 ET/SWL 2600 BT/SWL 3700 BT/CSW 788 BT CSW 568 BT)

Teil 2 Abb. 6. Diese Kontrollleuchte zeigt mit grünem Licht die Batterieladung, mit rotem Blinklicht Batterieladung in Reserve und mit rotem Dauerlicht eine entladene Batterie an. BEI ROTEM BLINKLICHT MUSS DIE BATTERIE DAHER GELADEN WERDEN.

KONTROLLLEUCHTE „BATTERIE ENTLADEN“ ((nur für SLG 700 ET):

Teil 2 Abb. 6. Kontrollleuchte, die folgendes anzeigt:

grünes Licht: Die Batterie ist geladen,

gelbes Licht: Batterie in Reserve (BATTERIE AUFLADEN).

rotes Licht: Batterie entladen (BATTERIE AUFLADEN).

● LADEGERÄTSTECKER / VERBINDER: (SWL 700 ET/SW 900 ET/SWL 2600 BT/SWL 3700 BT/CSW 788 BT CSW 568 BT)

Teil 8 Abb. 6. Dient zum Anschließen an ein Ladegerät, das mit einem gleichen Stecker für das Aufladen versehen ist.

KAPITEL 8 - BEDIENPOSTEN DES BENUTZERS UND NOTAUS-STOPP

ARBEITSPLATZ:

Der Benutzer hat während des Gebrauchs der Maschine stets den auf Abb. 7 gezeigten Bedienposten einzunehmen.

NOTAUS-STOPP (Modell BENZIN):

Bei den mit eigenem mechanischen Antrieb ausgestatteten Maschinen den Fahrhebel Teil 1 Abb. 6 loslassen und die Maschinen mit der Kraft der Arme anhalten; dann den Motor abstellen.

NOTAUS-STOPP (Modell ELEKTRISCH):

Bei den mit eigenem mechanischen Antrieb ausgestatteten Maschinen den Fahrhebel Teil 1 Abb. 6 loslassen und die Maschinen mit der Kraft der Arme anhalten; den Zündschlüssel Teil 3 Abb. 6 dann gegen den Uhrzeigersinn drehen.

KAPITEL 9 - SICHERHEITVORSCHRIFTEN

NICHT AUSSCHALTBARE RESTRISIKEN AN ALLEN MODELLEN

BESCHREIBUNG: Die Restrisiken, die nicht beseitigt werden können, sind alle diejenigen, die aus verschiedenen Gründen nicht ausgeschaltet werden können. Nachfolgend wird für jedes einzelne Restrisiko beschrieben, wie trotzdem unter sicheren Bedingungen gearbeitet werden kann. Die spezifi schen Risiken für Maschinen mit Verbrennungsmotor und mit Batterien angetriebene Maschinen werden nacheinander in separaten Abschnitten beschrieben.

• Verletzungsgefahr für Hände, Körper, Augen bei Verwendung der Maschine mit abmontierten oder beschädigten Schutzvorrichtungen.
• Verletzungsgefahr für Hände, wenn die Seitenbürste oder die Hauptbürste aus irgendeinem Grund während der Drehung berührt wird. Die Bürsten dprfen nur bei ausgeschaltetem Motor und mit Hilfe von Schutzhandschuhen angefasst werden, um Schnitt- oder Stichverletzungen zu verhindern, wenn Scherben oder andere spitzes/scharfkantiges Kehrgut zwischen den Borsten vorhanden sind.
• Gefahr des Einatmens von schädlichen Stoffen oder Verletzungsgefahr für Augen und Gliedmaßen, wenn man bei der Kehrgutbehälterentleerung keine Schutzausrüstungen wie Schutzhandschuhe, Schutzbrille oder Atemwegsschutzmaske trägt.
• Risiko des Verlustes der Kontrolle über die Maschine, wenn diese an Gefällen über 2% verwendet oder abgestellt wird, denn die Maschine verfügt über keine eigene Bremsanlage und kann daher gegen Personen und Gegenstände prallen, was zu Verletzungen führen kann.

Schlagen Sie bitte auch das KAPITEL Sicherheitsvorschriften im beigelegten Handbuch des Honda-Motors nach.

• Explosions- oder Verbrennungsgefahr bei Kraftstoffbefüllung bei laufendem Motor oder abgestelltem, aber noch nicht vollständig abgekühltem Motor.
• Gefahr schwerer Verbrennungen bei der Ausführung von Wartungsarbeiten bei laufendem Motor oder abgestelltem, aber noch nicht vollständig abgekühltem Motor.
  Gefahr des Einatmens von Abgasen bei Verwendung in einer unzureichend belüfteten Umgebung.

RESTRISIKEN BEI KEHRMASCHINEN MIT BATTERIEANTRIEB

• Gefahr schwerer Verbrennungen beim Einfüllen der Schwefelsäurelösung in trockene neue/n Batterie/n. Die Schwefelsäure-Lösung muss außerhalb der Reichweite von Kindern aufbewahrt werden. Im Falle des Kontakts mit den Augen gründlich mit Wasser abspülen und einen Arzt aufsuchen; kein Wasser auf das Produkt gießen.
• Explosions- und Brandgefahr durch die Batterie aufgrund von Kurzschlüssen oder der Verwendung von nicht kompatiblen, ungeeigneten und nicht vom Hersteller empfohlenen Ladegeräten und/oder Batterien.

VON DEN BATTERIEN AUSGEHENDE ALLGEMEINE RISIKEN

Vor dem Laden sicherstellen, dass der Raum gut belüftet ist oder die Batterie eventuell in speziell für diesen Zweck bestimmten Räumen laden.

• Nicht rauchen, die Batterien nicht in die Nähe offenen Feuers bringen, keine Schleifscheiben und Schweißmaschinen verwenden; keinen Funkenschlag in der Nähe der Batterie erzeugen.
  Keinen Strom mit provisorischen Zangen, Steckdosen und Kontakten von der Batterie abzapfen.
• Sicherstellen, dass alle Verbindungen (Kabelschuhe, Buchsen, Stecker usw.) immer korrekt festgespannt und in einwandfreiem Zustand sind.
  Keine Werkzeuge aus Metall auf die Batterie legen.
  Die Batterie sauber und trocken halten; dazu ausschließlich aseptische Tücher verwenden.
• Sobald der Elektrolytenstand 5 - 10 mm unter den Spritzschutz absinkt, destilliertes Wasser nachfüllen.
• Überladung vermeiden und die Batterietemperatur unter di 45 – 50 °C halten.
• Die eventuellen zentralisierten Nachfüllsysteme in perfektem Zustand halten und zu diesem Zweck für eine regelmäßige Wartung sorgen.
• Stromschlag- und Kurzschlussgefahr. Aus Sicherheitsgründen vor der Ausführung jeglicher Wartungs- oder Reparaturarbeiten an der Batterie oder der Maschine im Allgemeinen die Klemmen + / - von den Batteriepolen abtrennen.

Explosionsgefahr während des Ladevorgangs, immer wenn kein für die Stromstärke (Ampere) der Batterie geeignetes Ladegerät verwendet wird. Lassen Sie sich ein geeignetes Ladegerät vom Vertragshändler empfehlen. Das Ladegerät muss auf jeden Fall folgende Voraussetzungen erfüllen:

• für Nr. 1 Röhrenbatterie 12V 100/110 A wird ein automatisches elektronisches Ladegerät zu 12V 20 A mit montiertem Stecker Typ SB50 benötigt.
• für Nr. 2 seriengeschaltete Batterien zu jeweils 6V 240 A (Platten- oder Röhrenbatterien) wird ein automatisches elektronisches Batterieladegerät zu 12V 30-40 A mit montiertem Stecker Typ SB50 benötigt.

• Während des Ladevorgangs der Batterien oder auf jeden Fall bei angeschlossenem Batterieladegerätstecker, ist es verboten, die Maschine anzulassen oder auch von Hand zu verschieben.

• Vor dem Laden sicherstellen, dass der Raum gut belüftet ist oder die Batterie eventuell in speziell für diesen Zweck bestimmten Räumen laden.

• Es ist sicherzustellen, dass ausschließlich qualifiziertes und entsprechend geschultes Personal Wartungsarbeiten an der Batterie durchführt;
• Es müssen immer säurefeste Handschuhe und Kleidung, eine Schutzbrille und eine Maske getragen werden, wenn Eingriff e an der Batterie durchgeführt werden;
• Stromschlag- und Kurzschlussgefahr. Aus Sicherheitsgründen vor der Ausführung jeglicher Wartungs- oder Reparaturarbeiten an der Batterie oder der Maschine im Allgemeinen die Klemmen + / - von den Batteriepolen abtrennen.
• Niemals das interne Druckregelventil oder das Entlüftungsventil entfernen oder verändern;
  Außerhalb der Reichweite von Kindern aufbewahren;
• Nicht rauchen, die Batterien nicht in die Nähe offenen Feuers bringen, keine Schleifscheiben und Schweißmaschinen verwenden; keinen Funkenschlag in der Nähe der Batterie erzeugen.
• Funken von Kabeln, elektrischen Geräten und durch elektrostatische Aufl adung vermeiden;
• Überladung vermeiden und die Batterietemperatur unter di 45 – 50 °C halten.
• Sollte aus irgendeinem Grund versehentlich Flüssigkeit aus den Batterien verschüttet werden, so ist das Auslaufen mit saugfähigem Material unter Verwendung von säurefesten Handschuhen und Kleidung sowie einer Schutzbrille aufzufangen und das Batteriehandbuch zu Rate zu ziehen. Die Körperteile, die mit versehentlichen Spritzern in Kontakt gekommen sind, gründlich mit viel Wasser reinigen und sofort einen Arzt aufsuchen.
• Die Kleidung, die durch versehentlich aus der Batterie ausgetretene Flüssigkeit verunreinigt wurde, muss gewaschen werden.
• Explosions- und Brandgefahr: Kurzschlüsse durch die Verwendung von nicht isolierten Teilen vermeiden. Das Tragen von Kleidung mit Metallteilen, die versehentlich mit den Batterieelektroden in Kontakt kommen können, ist zu vermeiden.
  ● Die Batterie nicht ungeschützt direkter Sonneneinstrahlung aussetzen;
  ● Die Batterie vor Frost schützen;
  Keinen Strom mit provisorischen Zangen, Steckdosen und Kontakten von der Batterie abzapfen.
• Sicherstellen, dass alle Verbindungen (Kabelschuhe, Buchsen, Stecker usw.) immer korrekt festgespannt und in einwandfreiem Zustand sind.
  Keine Werkzeuge aus Metall auf die Batterie legen.
  Die Batterie sauber und trocken halten; dazu ausschließlich aseptische Tücher verwenden.
• Kein destilliertes Wasser nachfüllen.
• Explosionsgefahr während des Ladevorgangs, immer wenn kein für die Stromstärke (Ampere) der Batterie geeignetes Ladegerät verwendet wird.
• Während des Ladevorgangs der Batterien oder auf jeden Fall bei angeschlossenem Batterieladegerätstecker, ist es verboten, die Maschine anzulassen oder auch von Hand zu verschieben.

KAPITEL 10 - KONTROLLEN VOR DEM STARTEN

KEHRMASCHINEN MIT VERBRENNUNGSMOTOR

Lesen Sie bitte aufmerksam das Handbuch des Motors, das dieser Bedienungsanleitung der Kehrmaschine beigestellt ist: Auf jeden Fall:

1. Den Motorölsatnd überprüfen und im Bedarfsfall nachfüllen. Bei diesem Vorgang sind Schutzhandschuhe zu tragen, vorzugsweise aus Nitril mit Baumwollfutter; siehe Anweisungen in der Betriebsanleitung des Motors.

2. Benzin tanken (bei ausgeschaltetem und kaltem Motor), den vom Motorhersteller empfohlenen Kraftstoff typ verwenden (siehe Betriebs- und Wartungsanleitung des Motors).

DAS BENZIN AUSSERHALB DER REICHWEITE VON KINDERN AN EINEM TROCKENEN UND GUT BELÜFTETEN ORT NICHT IN DER NÄHE VON WÄRMEQUELLEN LAGERN.

WICHTIG: Der Benzinbehälter muss für diesen Zweck geeignet und sauber sein, um eine lange Lebensdauer des Benzinfi Iters des Motors zu gewährleisten. Verwenden Sie einen Behälter mit einem solchen Fassungsvermögen, dass das Benzin in 2 / 3 Monaten aufgebraucht ist, um immer frisches Benzin zu verwenden.

KEHRMASCHINEN MIT BATTERIEANTRIEB

FÜR DIESEN VORGANG MÜSSEN SCHEREN, SCHUTZHANDSCHUHE, SCHUTZBRILLE, EIN SAUBERER UMFÜLLBEHÄLTER UND EIN TRICHTER BEREITGElegt WERDEN. ZUERST DAS KAPITEL SICHERHEITSVORSCHRIFTEN PUNKT „VON DEN BATTERIEN AUSGEHENDE ALLGEMEINE RISIKEN“ (“ SEITE 12) LESEN.

Kontrollieren Sie, dass die Batterie bereits gefüllt und geladen ist. Andernfalls verwenden Sie die Flaschen mit gebrauchsfertiger Schwefelsäurelösung. Dabei folgendermaßen vorgehen:

1. Mit der Schere das obere Ende des Kunststoff behälters der Schwefelsäurelösung abschneiden und die Lösung in den Umfüllbehälter gießen.
2. Die Batteriestöpsel herausziehen und dann mit Hilfe des Trichters Schwefelsäurelösung bis an den an der Außenseite der Batterie gekennzeichneten Höchststand einfüllen (normalerweise 5 / 10 mm über den Platten oder Röhren der Batterie).
3. Nach dem Einfüllen sollten 12 bis 24 Stunden gewartet werden, um dann erneut etwas Lösung nachzufüllen und alle Elemente auf den gleichen Stand zu bringen.
4. Jetzt die Batterie laden und dabei die Anleitungen in KAPITEL 9 „SICHERHEITSVORSCHRIFTEN“ (✗ Seite 11) befolgen.

BATTERIEBETRIEBENE KEHRMASCHINEN (GEL)

Kontrollieren Sie, ob die Batterie geladen ist. Andernfalls müssen Sie die Batterie laden. Halten Sie sich hierbei an die Anweisungen in KAPITEL 9 – „SICHERHEITVORSCHRIFTEN“.

KAPITEL 11 - STARTEN UND ANHALTEN

ANMERKUNG: Vor dem Fortfahren muss man alle vorhergehenden Kapitel gelesen haben.

KEHRMASCHINEN MIT VERBRENNUNGSMOTOR

VOR DEM STARTEN DES KEHRMASCHINENMOTORS IST DAS BEILIEGENDE HANDBUCH DES HONDA-MOTORS ZU LESEN.

EINSCHALTEN:

1. Bei kaltem Motor den Federhebel in die Position CLOSED (LUFT GESCHLOSSEN) ziehen.
2. Den Gashebel von der Position SLOW in die obere Position FAST stellen;
3. Am Startergriff leicht ziehen, bis ein Widerstand wahrgenommen wird, und dann fest am Griff ziehen. Den Startergriff vorsichtig wieder in seine Ausgangspositon bringen. Darauf achten, dass der Seilknopf nicht

kraftvoll zurückkehrt und gegen den Motor schlägt. Dieser muss langsam wieder in seine anfängliche Position gebracht werden, um Schäden am Anlauf zu vermeiden.

1. Den Federhebel des Anlassers in die Position OPEN (LUFT OFFEN) drücken, sobald der Motor warm genug ist, um gleichmäßig zu laufen.

FAHRT:

Nachdem der Motor angelassen wurde, den Gashebel in die Position für niedrige Geschwindigkeit bringen und den Motor einige Minuten warmlaufen lassen.

Dann den Gashebel allmählich in Richtung der „schnellen Geschwindigkeit“ bringen, bis die gewünschte Geschwindigkeit erreicht wird.

WICHTIG: Wenn es nicht notwendig ist, den Motor zu beschleunigen, die Drehzahl verringern, indem leicht auf den Gashebel eingewirkt wird: Dies reduziert den Kraftstoff verbrauch und verlängert die Lebensdauer des Motors.

ANHALTEN DES MOTORS:

1. Den Beschleunigungshebel auf MIN (Minimum) stellen, den Motor noch 30/40 Sekunden laufen lassen und den Hebel dann ganz nach untern drücken, um den Motor abzustellen.
2. Bei stillstehendem Motor den Beschleunigungshebel etwas anheben.

KEHRMASCHINEN MIT BATTERIEANTRIEB

STARTEN:

Den Zündschlüssel Teil 3 Abb. 6 im Uhrzeigersinn drehen.

STOP:

Den Zündschlüssel Teil 3 Abb. 6 gegen den Uhrzeigersinn drehen.

KAPITEL 12 - BESTIMMUNGSGEMÄSSE VERWENDUNG UND EMPFEHLUNGEN

WICHTIG: Vergewissern Sie sich vor dem Gebrauch der Maschine, dass sich keine Gegenstände wie Schnüre, Kunststoff - oder Metallfäden, Kabel, Lappen, Stöcke, Stromdrähte usw. auf dem Boden befin den. Alle diese Gegenstände sind gefährlich, weil sie die Staubschutzdichtungen und die Bürsten beschädigen können. Diese Gegenstände müssen daher vor dem Gebrauch der Kehrmaschine entfernt werden.

• Besondere Aufmerksamkeit ist beim Überqueren von Gleisen, Torführungsschienen usw. erforderlich, da es dabei zu einer Beschädigung der Staubschutzdichtungen kommen kann. Wenn Gleise oder Führungsschienen überquert werden müssen, ist das Vorderteil der Maschine anzuheben, indem mit den Händen auf den Griff gedrückt wird.
  Um den Staubfilter nicht zu beschädigen, fahren Sie nicht über Wasserpfützen: schließen Sie bei feuchten Flächen das Ansaugen mit Hilfe des Kugelknopfes Teil 4 Abb. 6 auf der Schaltblende aus (nach oben ziehen).
• Wenn die zu reinigende Oberfläche aufgrund der Materialmenge oder –beschaffenheit oder der Staubmenge sehr schmutzig ist, sollte zuerst eine "Grobreinigung" vorgenommen werden, ohne dem Resultat größere Bedeutung beizumessen. Dann wird die Reinigung bei sauberem Kehrgutbehälter und gut gerütteltem Filter wiederholt. Auf diese Weise wird das gewünschte Resultat erhalten. Wenn die Maschine darauf methodisch und angemessen verwendet wird, wird keine „Grobreinigung“ mehr notwendig sein.

• Die Seitenbürste darf nur zum Reinigen von Bordsteinen, Profilen, Kanten usw. verwendet werden und muss darauf sofort durch Drehen des Hebels Teil 6 Abb. 6 angehoben (ausgeschaltet) werden, um nicht unnötig Staub aufzuwirbeln, auch weil das mit der Seitenbürste erhaltene Resultat immer schlechter ist, als bei der Hauptbürste.

• Beim Drehen, in Kurven oder beim Reinigen enger und kleiner Bereiche ist es empfehlenswert, den mechanischen Schleppantrieb nicht zu verwenden (den Hebel Teil. 1 Abb. 6 loslassen).

• Für eine gute Reinigung ist der Kehrgutbehälter häufig zu entleeren und der Filter durch häufiges Rütteln sauber zu halten.
• Bei batteriebetriebenen Maschinen sind die Batterien häufig g zu kontrollieren.

AUFPASSEN, DASS DIE BATTERIEN NIE VOLLSTÄNDIG ENTLADEN WERDEN UND DARAUF ACHTEN, DASS DAS LADEGERÄT BEIM LADEN DER BATTERIEN IMMER DEN VOLLSTÄNDIGEN LADEZYKLUS AUSFÜHRT.

KAPITEL 13 - ORDENTLICHE WARTUNG

ALLE WARTUNGS- UND REINIGUNGSARBEITEN MÜSSEN MIT ABGEZOGENEM SCHLÜSSEL UND KALTEM MOTOR, IM FALL VON MOTORBETRIEBENEN MODELLEN, BZW. MIT ABGEKLEMMTER BATTERIE, IM FALL VON BATTERIEBETRIEBENEN MODELLEN, DURCHGEFÜHRT WERDEN.

REINIGUNG DES STAUBE FILTERS:

Alle 40/70 Arbeitsstunden oder wenn immer es notwendig ist, den Staubfilter Teil 4 Abb. 8 kontrollieren. Die Abdeckung Teil 1 Abb. 1 öff nen, um Zugang zum Filterraum zu bekommen.

Das Filter reinigen: unter Verwendung von Druckluft und mit eingeschobenem Kehrgutbehälter Teil A Abb. 1 mit der Pistole die Oberseite des Filters abblasen, sodass der Schmutz in den Behälter fällt. Vergewissern Sie sich, dass der Filter immer in optimalem Zustand ist und tauschen Sie ihn ggf. aus.

STAUBDICHTUNGEN:

Alle 40/70 Arbeitsstunden den Zustand der Staubdichtungen Teil 4 Abb. 9, die die Hauptbürste Teil 2 Abb. 9 umschließen, kontrollieren und diese ggf. austauschen.

Anmerkung: Beim Austauschen der Dichtungen nach dem Einbau darauf achten, dass die seitlichen Dichtungen (die kürzeren, insgesamt 2 Stück) einen Abstand von ca. 2 mm vom Boden aufweisen.

SEITENBÜRSTE:

Teil 1 Abb. 9. Wenn diese Bürste nicht benutzt wird, sollte sie vom Boden angehoben werden, damit kein unnötiger Staub aufgewirbelt wird. Wird die Maschine nicht benutzt, die Seitenbürste in angehobener Stellung halten und darauf achten, dass sie nichts berührt, denn sie könnte sich verbiegen und dadurch unbrauchbar werden.

HAUPTBÜRSTE:

Alle 50 / 80 Arbeitsstunden oder wenn immer es notwendig ist den Zustand der Hauptbürste Teil 2 Abb. 9 kontrollieren. Diese Bürste ist das wichtigste Bauteil der Maschine. Diese Kontrolle ist insbesondere erforderlich, wenn Sie annehmen, dass Sie versehentlich Schnüre, Fäden usw. aufgekehrt haben.

Zum Entfernen solcher Materialien gehen Sie folgendermaßen vor:

BEI ELEKTRISCHEN MASCHINEN SIND DIE BATTERIEN VOR AUSFÜHRUNG DIESES VORGANGS AUS IHREM SITZ HERAUSZUNEHMEN UND AUF DEM BODEN ABZULEGEN.

1. Den Behälter Teil A Abb. 1 herausnehmen.
2. Die Maschine in die Stellung wie in Abb. 9 bringen, bis der Stiel auf dem Boden liegt.
3. Die Schnüre, Drähte usw. mit Zangen und Scheren entfernen; dabei eventuell eine Schutzmaske tragen, um die Atemwege zu schützen.

EINSTELLUNGEN

EINSTELLUNG DER HAUPTBÜRSTE:

Sollte die Maschine nicht mehr gut reinigen oder Schmutzteile liegenlassen, muss die Hauptbürste neu eingestellt werden; dazu wird sie folgendermaßen abgesenkt:

1. Die Schutzabdeckung Teil 2 Abb. 4 abnehmen.
2. Die Mutter Teil 1 Abb. 10 im vorderen Schlitz abschrauben.
3. Die Mutter Teil 2 Abb. 10 festschrauben, bis die drei Muttern Teil 1, 2 und 3 Abb. 10 sich wieder berühren.

Notiz: Liegt die Bürste zu dicht am Boden auf, umgekehrt vorgehen:

1. Die Mutter Teil 2 lockern und die Mutter Teil 1 Abb. 10 festschrauben.

Notiz: Anmerkung: Um sicher zu sein, dass die Hauptbürste richtig eingestellt ist, misst man ihre "Spur" folgendermaßen nach:

1. Nach der Einstellung die Maschine starten, ohne sie nach vorne oder hinten zu bewegen, und sie mind. 10/15 Sekunden lang auf derselben Stelle festhalten.
2. Den Motor abstellen und die Maschine per Hand vorwärts schieben, bis auf dem Boden die Spur zu sehen ist, die die Hauptbürste während der Drehung hinterlassen hat (s. Abb. 11).

Notiz: Anmerkung: Die Spurbreite muss mind. 3 cm betragen.

EINSTELLUNG DES VORSCHUBS:

Sollte eine Maschine mit mechanischem Vorschub keine gute Vorschubleistung mehr aufweisen, muss der Vorschub folgendermaßen eingestellt werden:

Die Mutter Teil 1 Abb. 12, mit der das Antriebsrad Teil 3 an die Nabe der Antriebsscheibe Teil 4 angenähert werden kann, lockern; die gewünschte Wirkung wird durch ausreichendes Drehen der Einstellschraube Teil 2 Abb. 12 erzielt.

WICHTIG: Nach dem Einstellen muss das Rad Teil 3 ganz nahe an der Antriebsscheibe Teil 4 liegen, DARF SIE JEDOCH NICHT BERÜHREN.

KEHRGUTBEHÄLTER:

Alle 50/60 Arbeitsstunden oder wenn immer es notwendig ist, den Kehrgutbehälter Teil A Abb. 1 mit warmen Wasser und evtl. einem normalen Waschmittel auswaschen, um einer Keimentwicklung entgegenzuwirken. Diese Arbeit wird mit robusten Gummihandschuhen durchgeführt.

Allgemeinregel: Damit die Maschine gut funktioniert und lange hält, halten Sie sowohl das Gehäuse als auch das Innere der Maschine sauber, unter den Hauben mit Hilfe von Druckluft (diese Arbeit bei abgestelltem und kaltem Motor durchführen).

ERSETZUNGEN

AUSTAUSCHEN DER HAUPTBÜRSTE:

Diese Arbeit wird ausgeführt mit Handschuhen, einer Schutzmaske für die Atemwege, und bei ausgeschaltetem und kaltem Motor

1. Den Behälter Teil A Abb. 1 abnehmen und die Maschine durch Herunterdrücken des Stiels in die in Abb. 13 gezeigte Position bringen.
2. Die beiden Schrauben Teil A und B Abb. 13 vollständig abschrauben.
3. Bevor Sie die Bürste von der Maschine abnehmen, beachten Sie genau die Borstenrichtung (s. Abb. 13).
4. Die abgenutzte Bürste herausziehen und durch eine neue ersetzen
5. Die Schrauben Teil A und B Abb. 13 wieder einschrauben und die HÖHE EINSTELLEN (s. EINSTELLUNG DER HAUPTBÜRSTE).

AUSTAUSCHEN DER SEITENBÜRSTE:

1. Den Behälter Teil A Abb. 1 abnehmen und die Maschine in die auf Abb. 13 gezeigte Position bringen.
2. Die drei Schrauben Teil C Abb. 13, mit denen die Seitenbürste Teil 1 befestigt ist, lösen.
3. Den Riemen der Seitenbürste von der Kunststoff scheibe abziehen
4. Einen Schraubenzieher in den Schlitz der Scheibenrille hineinstecken und so die Seitenbürste abdrücken (s. Abb. 14).
5. Die neue Bürste einsetzen und alle eben beschriebenen Arbeitsgänge in umgekehrter Reihenfolge durchführen.

AUSTAUSCHEN DES STAUBFILTERS:

Alle 40/70 Arbeitsstunden oder wenn immer es notwendig ist, den Staubfilter Teil 4 Abb. 8 kontrollieren, indem er aus seinem Sitz entfernt wird. Dazu die Splinte Teil 1 Abb. 8 herausziehen und die Handräder Teil 1 Abb. 8 abschrauben. Nach dem Austauschen des Filters alle eben beschriebenen Arbeitsgänge in umgekehrter Reihenfolge durchführen.

SPEZIALWARTUNG FÜR VERBRENNUNGSMOTOREN

BEI DEN KONTROLLEN WIE AUCH BEIM ÖLWECHSEL SIND SCHUTZHANDSCHUHE - MÖGLICHST AUS NITRYL UND INNENBESCHICHTUNG AUS BAUMWOLLE - ZU TRAGEN: DAS ALTÖL NICHT IN DIE UMWELT ABLASSEN, DENN ES IST HÖCHST UMWELTSCHÄDLICH. DAS ABFALLÖL MUSS GEMÄSS DEN GELTENDEN VORSCHRIFTEN UND GESETZEN ENTSORGT WERDEN.

Lesen Sie aufmerksam das beiliegende Motorhandbuch. Auf jeden Fall:

1. Kontrollieren Sie den Ölstand alle 20 Betriebsstunden
2. Erster Ölwechsel nach 5 Betriebsstunden, oder innerhalb des ersten Nutzungsmonats. Für gemäßigte Klimazonen wird Multigrade-Öl 10W – 30 für Benzinmotoren empfohlen. Beim Einsatz der Maschine in anderen Klimazonen ist das beiliegende Motorhandbuch für den zu verwendenden Öltyp nachzuschlagen.
3. Nächster Ölwechsel nach jeweils 50 Betriebsstunden, oder alle 6 Monate.
4. Den Luftfi Itereinsatz des Motors alle 25 Betriebsstunden, oder alle 6 Monate, oder bei Bedarf auch früher reinigen. Gegebenenfalls ersetzen (siehe Motorhandbuch).

SPEZIALWARTUNG FÜR BATTERIEN

DIE IN KAPITEL 9 SICHERHEITSVORSCHRIFTEN" ENTHALTENEN VORSCHRIFTEN UND VORSICHTSMASSNAHMEN BEACHTEN.

1. Für eine lange Lebensdauer der Batterien (Platten- oder Röhrenbatterien) sollten diese nie vollständig entladen werden. VOLLSTÄNDIG ENTLADENE BATTERIEN (AUCH WENN NEU) KÖNNEN NICHT MEHR AUFGELADEN WERDEN.
2. Häufig den Lösungsstand in der Batterie prüfen und bei Bedarf ausschließlich destilliertes Wasser nachfüllen.
3. Den Ladevorgang immer ohne Unterbrechungen ausführen.

REINIGUNG DER MASCHINE

Die Außenseite der Maschine mit weichen, feuchten Tüchern oder Bürsten durchführen.

ES IST VERBOTEN DIE ÄUSSEREN TEILE DER MASCHINE MIT EINEM DIREKTEN WASSERSTRAHL ZU REINIGEN

KEINE ZU AGGRESSIVEN REINIGUNGSMITTEL ODER CHEMISCHE SUBSTANZEN IM ALLGEMEINEN, SCHEUERPULVER ODER ÄHNLICHES ZUR REINIGUNG DES BEDIENFELDES UND DER ETIKETTEN ODER BEDRUCKTEN TEILE IM ALLGEMEINEN VERWENDEN, UM ZU VERMEIDEN, DASS DIESE BESCHÄDIGT WERDEN UND UNVERSTÄNDLICH ODER UNLESBAR WERDEN

KAPITEL 14 - AUSSERORDENTLICHE WARTUNG

BEI DEN AUSSERORDENTLICHEN WARTUNGSARBEITEN HANDELT ES SICH ALLE WARTUNGSARBEITEN, DIE NICHT IN DIESEM HANDBUCH ERWÄHNT SIND. DAHER MÜSSEN DIESE VON DEM ZUSTÄNDIGEN KUNDENDIENSTFACHPERSONAL AUSGEFÜHRT WERDEN (SIEHE TITELBLATT DES HANDBUCHS)

KAPITEL 15 - AUSSERBETRIEBSETZUNG

MODELLE BENZIN:

Die Maschine so lange laufen lassen, bis das Benzin im Tank aufgebraucht ist. Sie Maschine bei abgestelltem, kaltem Motor reinigen.

Die Staubfi Iter und den Kehrgutbehälter reinigen. Wenn notwendig, den Behälter waschen und dabei die im Abschnitt "KEHRGUTBEHÄLTER" enthaltenen Anleitungen befolgen.

● MODELLE ELEKTRISCH:

Die Batterie/n aus ihrem Fach entfernen und an einem trockenen, gut belüfteten Ort aufbewahren. Für eine lange Lebensdauer der Batterien, die über einen gewissen Zeitraum nicht verwendet werden, sind diese alle 30 / 40 Tage aufzuladen und eventuell aufzufüllen.

Die Maschine reinigen, Filter und Kehrgutbehälter reinigen. Wenn notwendig, den Behälter waschen und dabei die im Abschnitt „KEHRGUTBEHÄLTER“ enthaltenen Anleitungen befolgen.

● MODELLE ELEKTRISCH (SLG 700 ET):

Die Batterie/n aus ihrem Fach entfernen und an einem trockenen, gut belüfteten Ort aufbewahren. Für eine lange Lebensdauer der Batterien, die über einen gewissen Zeitraum nicht verwendet werden, sind diese alle 30 / 40 Tage aufzuladen.

HINSICHTLICH DER BATTERIE SIND DIE REGELN UND VORSICHTSMASSNAHMEN IN KAPITEL 9 - „SICHERHEITSVORSCHRIFTEN“ ZU BEACHTEN.

Die Maschine reinigen, Filter und Kehrgutbehälter reinigen. Wenn notwendig, den Behälter waschen und dabei

KAPITEL 16 – ENTSORGUNG UND VERSCHROTTUNG

FÜR DIE ENTSORGUNG UND VERSCHROTTUNG DER MASCHINE IST DER KUNDE ZUSTÄNDIG, DER AUCH DAFÜR ZU SORGEN HAT, DASS DABEI DIE EINSCHLÄGIGEN GESETZE BEFOLGT WERDEN. DAZU HAT ER DIE KOMPLETTE MASCHINE ODER DEREN BAUTEILE ÜBER DIE ENTSPRECHENDE ZULASSUNG VERFÜGENDEN ENTSORGUNGSUNTERNEHMEN ZU ÜBERGEBEN.

Das Gesetz (gemäß der EU-Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte und der nationalen Gesetzgebungen der EU-Mitgliedsstaaten, die diese Richtlinie umgesetzt haben) verbietet dem Besitzer eines elektrischen oder elektronischen Gerätes, dieses Produkt oderdessen elektrisches/elektronisches Zubehör als gemeinen Hausmüll zu entsorgen und macht ihm zur Auflage, das Gerät bei einer entsprechenden Sammelstellen zu entsorgen.

Das Produkt kann auch direkt bei dem Händler, bei dem man ein neues, dem zu entsorgenden gleichwertiges Produkt erwirbt, entsorgt werden.

Lässt man das Produkt einfach in der Umwelt zurück, können dadurch schwere Schäden an der Umwelt selbst und der menschlichen Gesundheit verursacht werden.

Das abgebildete Symbol stellt eine Tonne für Siedlungsabfälle dar; es ist ausdrücklich untersagt, den Apparat in diesen Behältern zu entsorgen. Die Nichtbeachtung der Anweisungen der Richtlinie 2012/19/EU und der ausführenden Verordnungen der einzelnen EU-Staaten kann verwaltungsrechtlich bestraft werden.

DIE VERSCHROTTUNG DER MASCHINE

Wenn Sie die Maschine entsorgen möchten, ist zu empfehlen die Batterien auszubauen und sie auf geeignete Weise zu entsorgen, gemäß der gültigen, europäischen Vorschrift 2013/56/EU Oder geben Sie die Batterien in den Sondermüll. Die Entsorgung der Maschine erfolgt gemäß den lokal gültigen Gesetzgebungen:

-Die Maschine wird vom Netz genommen, die Flüssigkeiten entsorgt und gereinigt;

-Die Maschine wird danach in Einzelteile zerlegt und die gleichen Materialien werden gesammelt (Plastik, Metalle, Gummi und Verpackung).

Falls einzelne Komponenten verschiedene Materialien beinhalten, wenden Sie sich bitte an die zuständigen Behörden. Jede Materialgruppe wird an den geeigneten Stellen entsorgt. Es wird auch empfohlen, die Gefahrengüter außerhalb der Reichweite von Kindern aufzubewahren.

KAPITEL 17 - NOTFÄLLE

IN ALLEN NOTFÄLLEN, ZU DENEN ES WÄHREND DER ARBEIT KOMMEN KANN, WIE ZUM BEISPIEL: WENN MIT DER EINGESCHALTETEN MASCHINE ÜBER AUF DEM BODEN LIEGENDE STROMKABEL GEFAHREN WURDE, DIE SICH UM DIE HAUPT- ODER SEITENBÜRSTE GEWICKELT HABEN; WENN MAN EIN UNGEWOHNTES GERÄUSCH AUS DEM MASCHINENINNENRAUM ODER DEM MOTOR VERNIMMT; WENN GLÜHENDES MATERIAL ODER BRENNBARE FLÜSSIGKEITEN AUFGEKEHRT WURDEN; WENN CHEMISCHE STOFFE IM ALLGEMEINEN, GIFTSTOFFE USW. AUFGEKEHRT WURDEN

IST FOLGENDERMASSEN VORZUGEHEN:

1. Den Schleppantrieb bei den damit ausgestatteten Modellen ausschalten.
2. Bei den Modellen mit Verbrennungsmotor den Motor abstellen, indem der Hebel am Motor in Pos. OFF gedreht wird. Bei Modellen mit Batterieantrieb den Startschlüssel an der Schaltblende gegen den Uhrzeigersinn drehen.
3. Bei Aufsammeln der vorab genannten Materialien, den Behälter Teil A Abb. 1 herausziehen und reinigen; hierbei geeignete Arbeitshandschuhe und eine Schutzmaske für die Atemwege tragen und auf jeden Fall die gegebenen Anleitungen beachten.

KAPITEL 18 - STÖRUNGEN / URSACHEN / ABHILFEN

Bei den Kehrmaschinen können im Wesentlichen 2 Arten von Störungen auf: aus der Maschine tritt während des Gebrauchs Staub aus oder die Maschine hinterlässt Schmutz auf dem Boden. Das kann zahlreiche Ursachen haben, doch kommen Störungen bei korrektem Gebrauch und einer guten ordentlichen Wartung nur selten vor.

STÖRUNGEN	URSACHEN	ABHILFEN
Aus der Maschine tritt Staub aus.	Ansaugverschlusshebel in Pos. OFFFilter verstopft.Filter beschädigt.Filter nicht richtig eingesetzt. Filter ausstauschenSeitendichtungen beschädigt	In Pos. ON stellen.Filter reinigen und mit den geeigneten Vorrichtungen ausschütteln; bei Bedarf herausnehmen und gründlich reinigen.Den Filter mit der geeigneten Dichtung einsetzen und kontrollieren, dass er richtig sitzt.Filter austauschen
Die Maschine hinterlässt Schmutz auf dem Boden.	Die Hauptbürste ist nicht richtig eingestellt oder sie ist abgenutzt.Sie haben Fäden, Schnüre usw. aufgekehrt.Seitendichtungen beschädigt.Kehrgutbehälter ist voll Ausleeren	Hauptbürste einstellen und ihre "Spur" kontrollieren.EntfernenAustauschen
Der Verbrennungsmotor weist keine gute Leistung auf	Schmutziger MotorluftfilterFalscher Kraftstoff	Reinigen oder auswechselnRichtigen Kraftstoff verwenden
Die batteriebetriebene Maschine weist keine gute Leistung auf, ist langsam und reinigt nicht gut	Entladene oder nicht komplett aufgeladene BatterieFalsches oder nicht ausreichend starkes Batterieladegerät	Den Elektrolytenstand überprufen und die Batterie komplett ladenEin geeignetes Batterieladegerät verwenden

KAPITEL 19 - GARANTIE

Auf diese Maschine wird eine Garantie von 12 Monaten ab Kaufdatum geleistet, die Fabrikations- und Montagefehler deckt.

Die Garantie sieht ausschließlich das Ersetzen oder die Reparatur der als defekt anerkannten Teile vor. Jede andere Reklamation wird nicht angenommen.

Auf normalen Verschleiß oder einen anderen als den im Handbuch angegebenen Gebrauch zurückführbare Schäden sowie durch falsche Einstellungen oder nicht korrekt ausgeführte technische Eingriffe oder durch Vandalismus verursachte Schäden sind nicht durch die Garantie gedeckt.

ES

ÍNDICE....pág.

LEYENDA. 83

CAPÍTULO 1 - NORMAS GENERALES....84

LEMERÜLT AKKUMULÁTOR JELZŐFÉNY (SLG 700 ET):

PLATÍ PRO MODELY SE SPALOVACÍM MOTOREM:

MINIMÁLNÍ teplota provozu: - 28 °C (- 18,4 °F)
MAXIMÁLNÍ teplota provozu: + 38 °C (+ 100 °F)

PLATÍ PRO MODELY S BATERIÍ:

MINIMÁLNÍ teplota provozu: - 20 °C (- 4 °F)
MAXIMÁLNÍ teplota provozu: + 40 °C (+ 104 °F)
