Type de produit	Robot nettoyeur de piscine
Marque	Maytronics
Modèle	Dolphin Pro X2
Dimensions (L x l x h)	Environ 46 x 46 x 28 cm
Poids	Environ 10,5 kg
Longueur du câble	15 m
Alimentation électrique	Bloc d'alimentation externe, entrée 100-240 V AC, 50-60 Hz, 180 W, sortie <30 V DC, IP54
Protection du moteur	IP68 (submersible)
Profondeur d'utilisation	0,80 m à 5 m
Température d'eau	6 °C à 34 °C
pH recommandé	7,0 - 7,8
Chlore max	4 ppm
Salinité max	5000 ppm
Système de filtration	Sac filtre lavable, indicateur de niveau de remplissage
Cycles de nettoyage préréglés	Rapide (4h), Efficace (6h), Extra (8h)
Modes de nettoyage	Standard, Ultra-propre, Sol uniquement, Parois seulement
Fonctionnalités	Brosse Wonder, gyroscope, navigation intelligente, escalade des parois, nettoyage jusqu'à la ligne d'eau
Télécommande	Sans fil, avec contrôle manuel et automatique, indicateur de batterie faible
Fonction de temporisation	Départ différé (1h ou 2h)
Entretien	Filtre lavable en machine (programme délicat), brosses rinçables, stockage sur caddy
Garantie	Consulter le revendeur

FOIRE AUX QUESTIONS - Dolphin Pro X2 MAYTRONICS

Comment mettre en marche le Dolphin Pro X2 ?

Après avoir monté le robot et l'avoir immergé dans la piscine, branchez le bloc d'alimentation sur une prise protégée par disjoncteur différentiel. Le robot se mettra en marche automatiquement ou vous pouvez utiliser la télécommande. Assurez-vous que le câble flotte et que le robot repose au fond.

Que faire si le robot ne se déplace pas ou reste bloqué ?

Vérifiez que le sac filtre n'est pas plein (témoin rouge allumé). Nettoyez le filtre et appuyez sur Reset si nécessaire. Inspectez l'impulseur pour retirer les débris. Assurez-vous que les brosses et les anneaux Wonder sont souples et non obstrués.

Comment nettoyer le sac filtre ?

Retirez le sac filtre et rincez-le au tuyau d'eau. Pour un nettoyage en profondeur, lavez-le en machine à laver sur programme délicat. Remettez-le en place correctement avant la prochaine utilisation.

Comment stocker le robot en hiver ?

Videz toute l'eau du robot, nettoyez et remettez le filtre, enroulez le câble sans plis, et placez le robot sur son caddy à l'envers dans un endroit ombragé. Température de stockage : entre 5°C et 45°C.

La télécommande ne fonctionne pas, que faire ?

Vérifiez l'icône de batterie sur l'écran : si elle clignote, remplacez les piles par des piles neuves. Approchez-vous de l'alimentation pour améliorer la réception radio (barres de signal). Si le problème persiste, réinitialisez la télécommande en retirant les piles.

Comment utiliser la fonction de temporisation ?

Sur la télécommande, appuyez sur la touche de temporisation (horloge) pour choisir entre démarrage immédiat, différé d’1h ou de 2h. Le cycle de nettoyage commencera à l'heure sélectionnée.

Quels sont les modes de nettoyage disponibles ?

Les modes sont : Standard (sol + parois), Ultra-propre (plus puissant et plus lent), Sol uniquement, et Parois seulement. Utilisez la télécommande pour sélectionner le mode souhaité.

Le voyant rouge sur le bloc d'alimentation reste allumé après avoir nettoyé le filtre. Que faire ?

Appuyez sur le bouton Reset (réinitialisation) situé sur le bloc d'alimentation pendant que le robot est en marche. Si le voyant reste allumé, vérifiez que le filtre est bien positionné et non endommagé.

Puis-je utiliser le Dolphin Pro X2 dans une piscine à sel ?

Oui, il est compatible avec une salinité maximale de 5000 ppm. Respectez également les recommandations de pH (7,0-7,8) et de chlore (max 4 ppm). Aucune adaptation particulière n'est nécessaire.

Comment remplacer les brosses ou le sac filtre ?

Les brosses et le sac filtre sont des pièces d'usure. Contactez votre revendeur Maytronics ou consultez le manuel pour les références. Le remplacement est simple : déclipsez les anciennes brosses et clipser les nouvelles. Le sac filtre se retire et se replace sans outil.

MODE D'EMPLOI Dolphin Pro X2 MAYTRONICS

FR Instructions d'opération

Dolphin PROX 2 Gyro nettoyeur de piscine...... p. 11-20

Dolphin PROX 2 Gyro nettoyeur de piscine

Instructions d'opération

Contents

1. INTRODUCTION....12
2. SPECIFICATIONS 12
3. AVERTISSEMENTS ET PRECAUTIONS....12
   3.1. Avertissements....12
   3.2. Précautions....12
4. ELEMENTS DU NETTOYEUR DE PISCINE ....13
5. UTILISATION DU NETTOYEUR DE PISCINE....14
   5.1. Montage....14
   5.2. Introduction du Nettoyeur dans la piscine .....15
   5.3. Retrait du Nettoyeur de la piscine 15
   5.4. Entretien 16
   5.5. Stockage hors saison....17
6. D'ALIMENTATION....18
7. LA TÉLÉCOMMANDE....19
   CADDY DE MONTAGE....81

Dolphin PROX 2 Gyro nettoyeur de piscine

Instructions d'opération

1. INTRODUCTION

Merci d'avoir acheté ce Robot Nettoyeur de Piscine de chez Maytronics.

Nous sommes convaincus que votre Robot Nettoyeur de Piscine vous assurera un nettoyage crédible, convenable et rentable de votre piscine. Son filtrage fiable de toutes les piscines, son brossage actif et sa brosse grimpant sur toutes les surfaces permettent d'assurer l'hygiène maximale de votre piscine.

Les Robots Nettoyeurs de Piscine de Maytronics fournissent une technologie de nettoyage avancée, une performance de longue durée et une maintenance en toute simplicité. Vous et votre famille pourrez profiter en toute confiance d'une piscine entièrement propre.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 0,80m/2,6 pieds

Profondeur maximale: 5m/16,4 pieds

3. AVERTISSEMENTS ET PRECAUTIONS

3.1. Avertissements

• Utilisez uniquement le bloc d'alimentation électrique qui vous a été fourni à l'origine
• Assurez-vous que la prise électrique est protégée par un disjoncteur de fuite à la terre
  • Eloignez le bloc d'alimentation des flaques d'eau
• Positionnez le bloc d'alimentation à au moins 3m du bord de la piscine
  • N'entrez pas dans la piscine lorsque le Nettoyeur est en marche
• Débranchez l'alimentation électrique avant tout entretien du robot

3.2. Précautions

Lorsqu'il n'est pas utilisé, entreposez le Nettoyeur de Piscine sur son Caddy dans un lieu ombragé.

N'utilisez le Nettoyeur de Piscine que lorsque les conditions de l'eau sont les suivantes:

Chlore Max 4 ppm
pH 7,0 - 7,8
Température 6 – 34°C (43-93°F)
NaCl Maximum = 5000 ppm

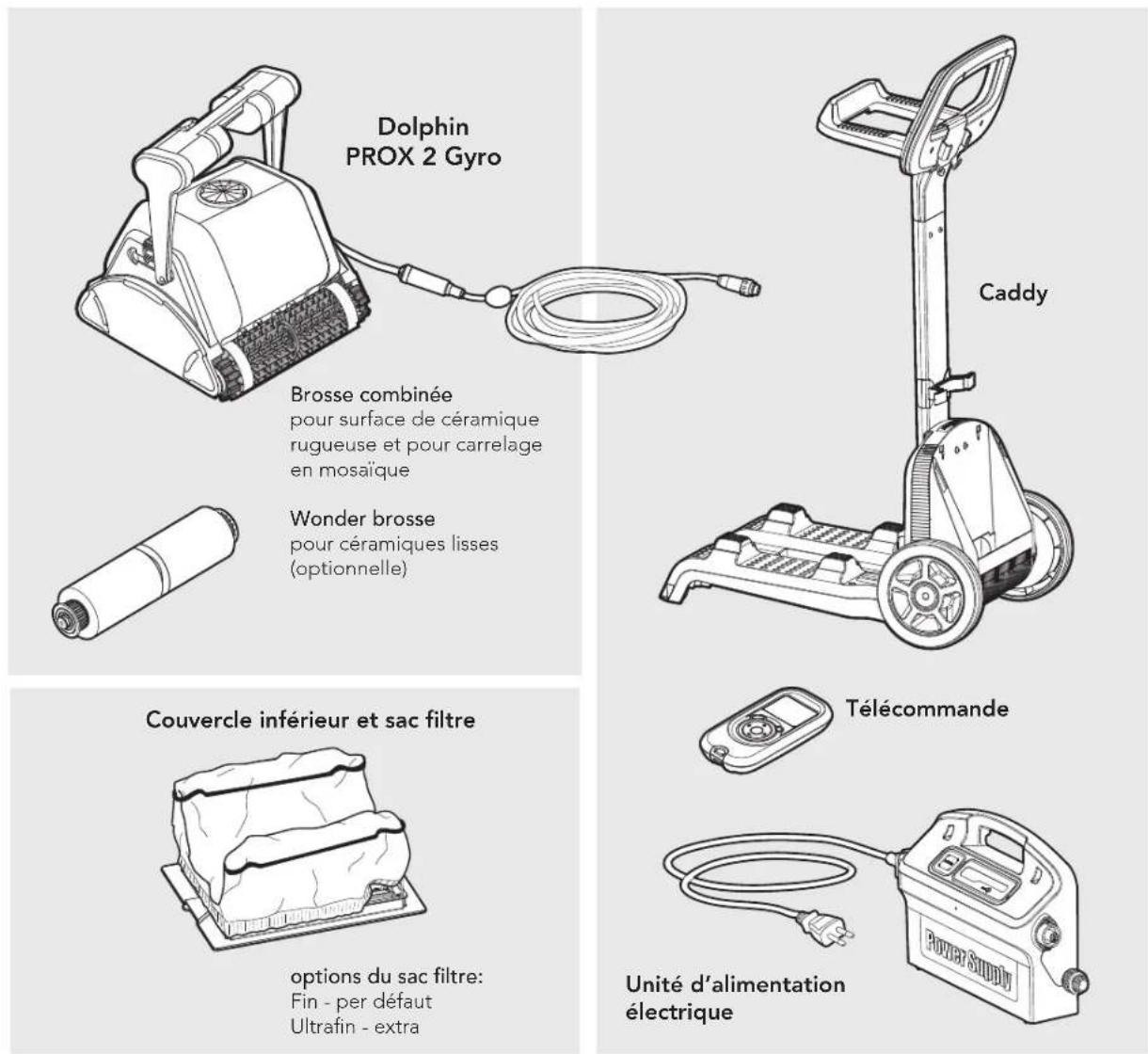

4. ELEMENTS DU NETTOYEUR DE PISCINE

5. UTILISATION DU NETTOYEUR DE PISCINE

5.1. Montage

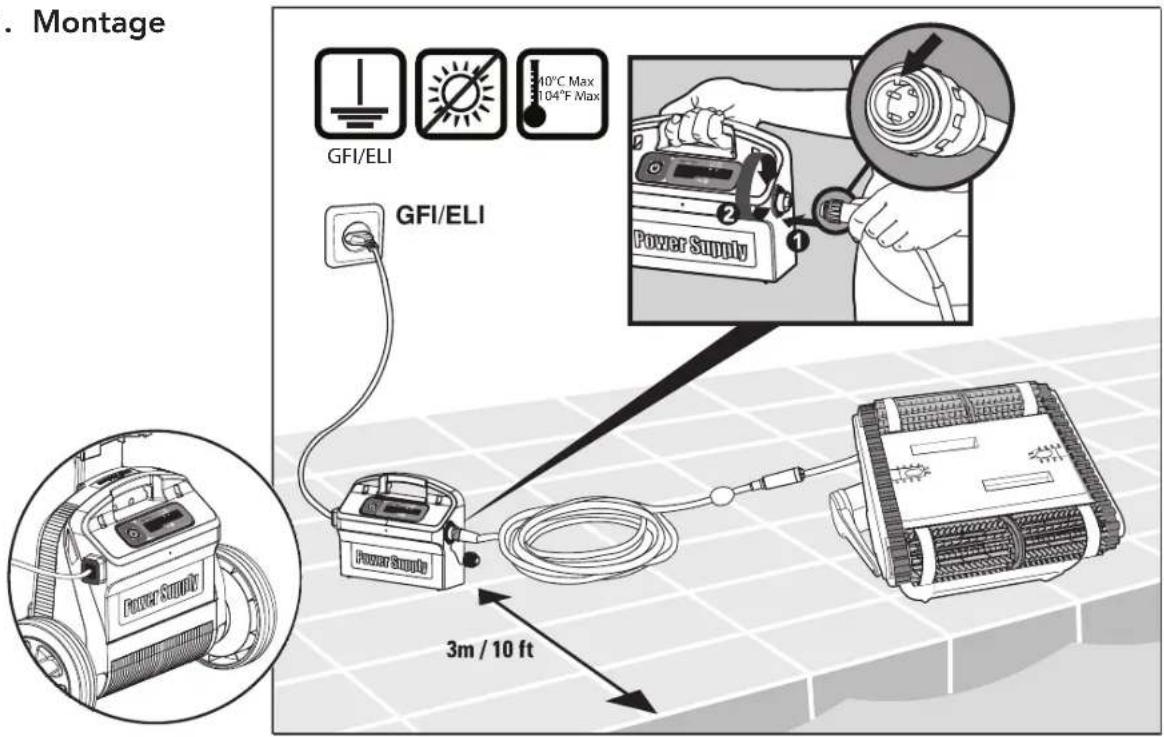

. Montage GFI/ELI 10°C Max 104°F Max GFI/ELI Power Supply 3m / 10 ft

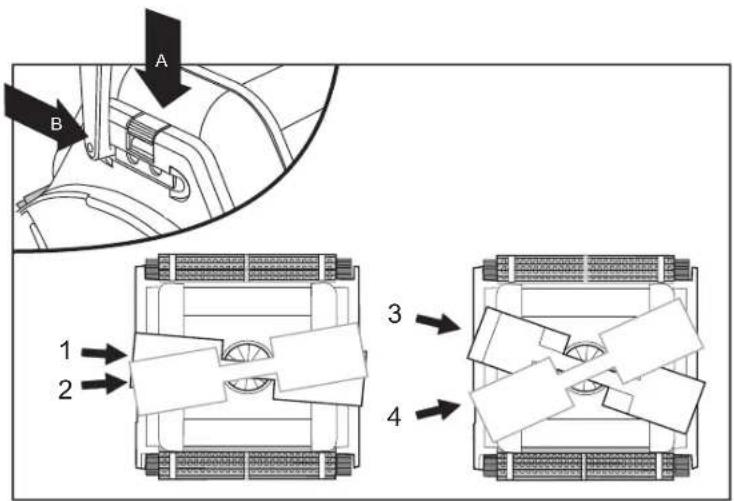

Modifiez la positione diagonale de la poignée pour que le robot effectue les mouvements latéraux nécessaires au nettoyage de la bordure de l'eau.

Pour ajuster l'angle du manche:

A. Appuyez vers le bas sur le loquet et maintenez-le en position.
B. Placez le manche sur la position désirée et relâchez le loquet pour maintenir le manche en place.

A B 1 2 3 4

5.2. Introduction du Nettoyeur dans la piscine

Si la brosse "Wonder" ou les anneaux "Wonder" sont secs, les tremper dans l'eau jusqu'à ce qu'ils deviennent souples.

Secouez le robot sur les côtés ou de haut en bas pour libérer les bulles d'air. Laissez-le couler vers le fond de la piscine.

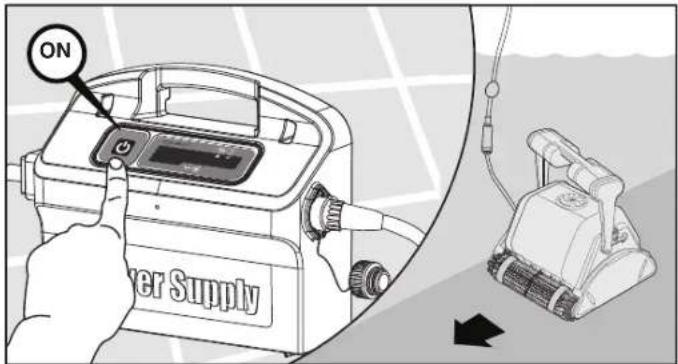

Mettez l'appareil sous tension (ON)

5.3. Retrait du Nettoyeur de la piscine

Le robot s'eteindra automatiquement à la fin du cycle de nettoyage.

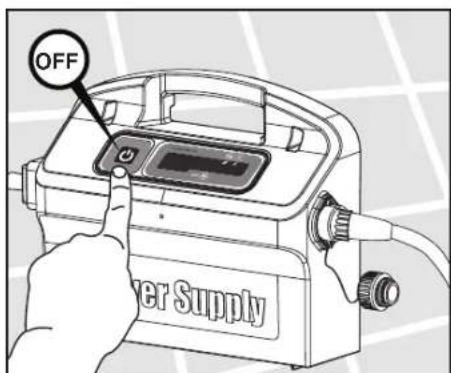

Coupez le courant (Off) et débranchez le bloc d'alimentation

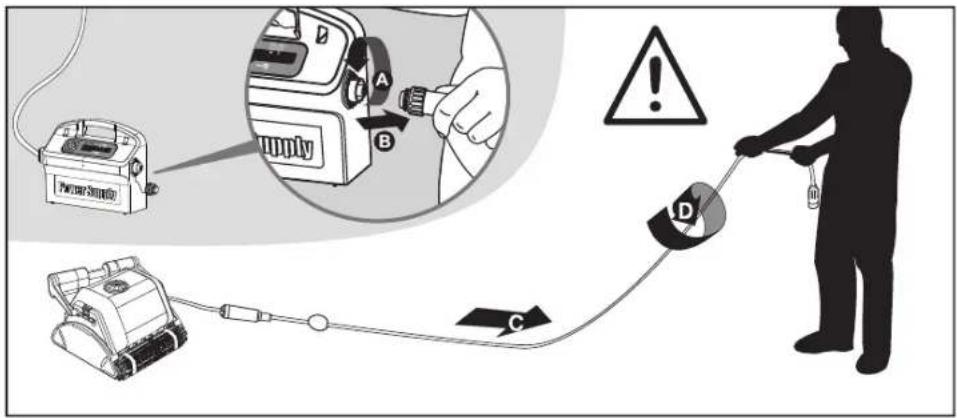

A l'aide du câble de flottaison, ramenez le Nettoyeur de Piscine au bord de la piscine.

NE PAS RETIRER LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE

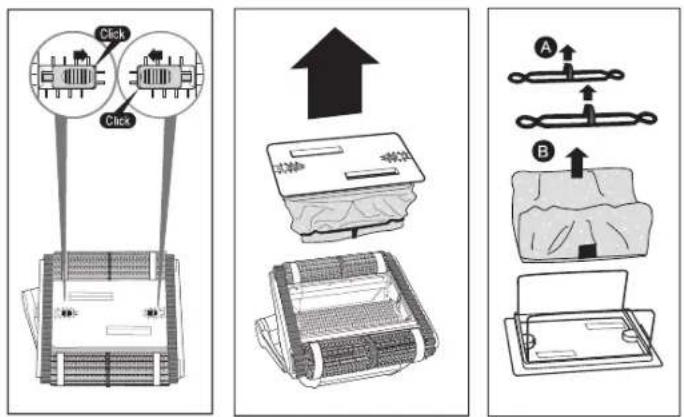

5.4. Entretien

Nettoyez le sac de filtrage à l'aide d'un tuyau d'eau. De temps en temps, rincez les brosses à l'aide d'un tuyau d'eau. Il est recommandé de laver periodiquement le filtre dans la machine à laver. Utilisez le programme pour tissus délicats.

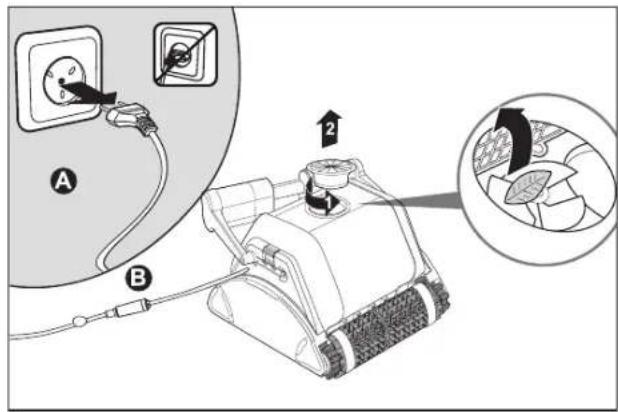

Nettoyage de l'impulseur

Débranchez le bloc d'alimentation

Si vous constatez l'existence de débris emprisonnés dans l'impulseur, ouvrez l'impulseur et retirez les débris.

Pour éliminer les plis, tendez le câble entièrement et laissez-le au soleil pendant au moins une journée.

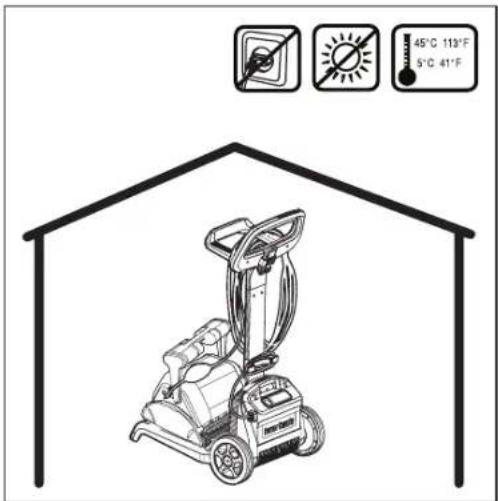

5.5. Stockage hors saison

Si le Nettoyeur de Piscine n'est pas utilisé pendant une période prolongée, veuillez l'entreposer de la manière suivante:

• Assurez-vous qu'il n'y a plus d'eau dans le Nettoyeur de Piscine
- Nettoyez à fond le sac de filtrage et remettez-le en place
- Rembobinez le câble sans y faire de plis et placez-le sur le Caddy
- Entreposez le Nettoyeur de Piscine dans un endroit protégé soit sur son Caddy, soit simplement à l'envers

45°C 113°F 5°C 41°F

6. D'ALIMENTATION

Alimentation numérique avec « Mode Interrupteur » ("Switch-Mode") avec indicateur de sac filtre plein et de temporisation.

• Input - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
- Output - <30 VDC
IP 54

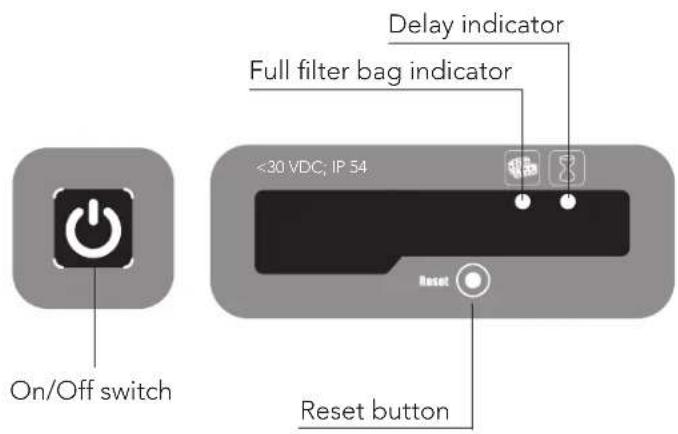

Indicateur de sac filtre plein et touche de réinitialisation (Reset)

Le boîtier d'alimentation est équipé d'un voyant indiquant l'état du sac filtre.

Le voyant DEL rouge donne deux indications différentes selon le cas.

• S'il clignote – le sac filtre est partiellement plein.
• S'il est allumé en continu – le filtre est plein et doit être vidé, puis nettoyé.

Si le voyant ne s'éteint pas après que le sac filtre ait été vidé et nettoyé, appuyez sur la touche RESET pendant que le robot fonctionne.

Indicateur de temporisation (Delay)

Le boîtier d'alimentation est équipé d'un voyant indiquant si l'option de temporisation a été activée ou non (à distance, par télécommande).

7. LA TÉLÉCOMMANDE

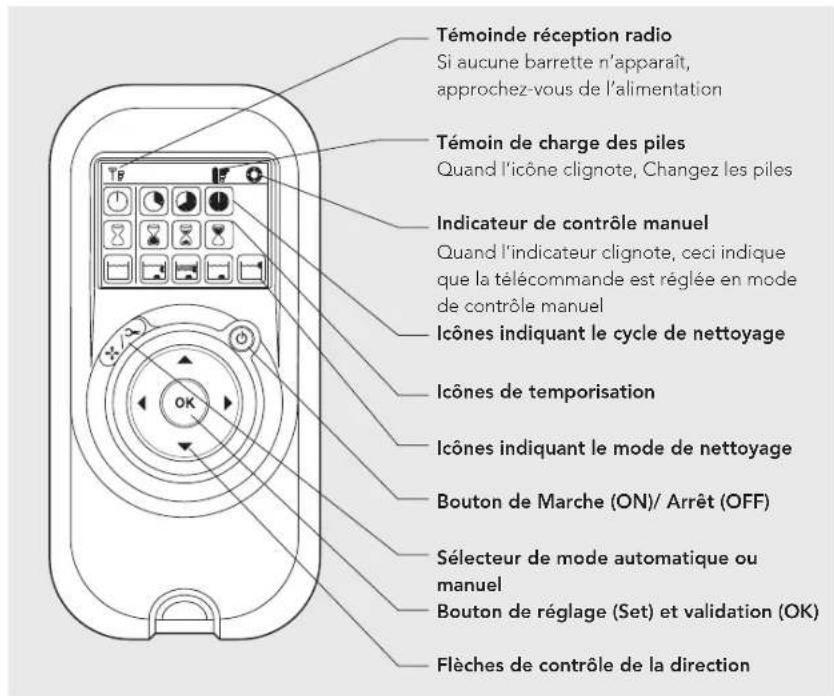

Panneau de contrôle de la télécommande

La télécommande (RCU – Remote Control Unit) dispose de deux modes de fonctionnement – un mode de contrôle automatique et un mode de contrôle manuel de direction.

En mode automatique, tous les paramètres sont modifiables.

En mode manuel, la direction du robot nettoyeur de piscine peut être contrôlée manuellement.

Témoinde réception radio Si aucune barrette n'apparaît, approchez-vous de l'alimentation Témoin de charge des piles Quand l'icône clignote, Changez les piles Indicateur de contrôle manuel Quand l'indicateur clignote, ceci indique que la télécommande est réglée en mode de contrôle manuel Icônes indiquant le cycle de nettoyage Icônes de temporisation Icônes indiquant le mode de nettoyage Bouton de Marche (ON)/ Arrêt (OFF) Sélecteur de mode automatique ou manuel Bouton de réglage (Set) et validation (OK) Flèches de contrôle de la direction

Mode de contrôle manuel de la direction

1. Appuyez une fois sur le bouton Marche / Arrêt (ON/OFF) - La télécommande démarre en mode de contrôle manuel de la direction2. Pour contrôler manuellement la direction du robot nettoyeur, utilisez les touches directionnelles selon le sens des flèches (voir schéma de droite)

Flèches de contrôle de la direction

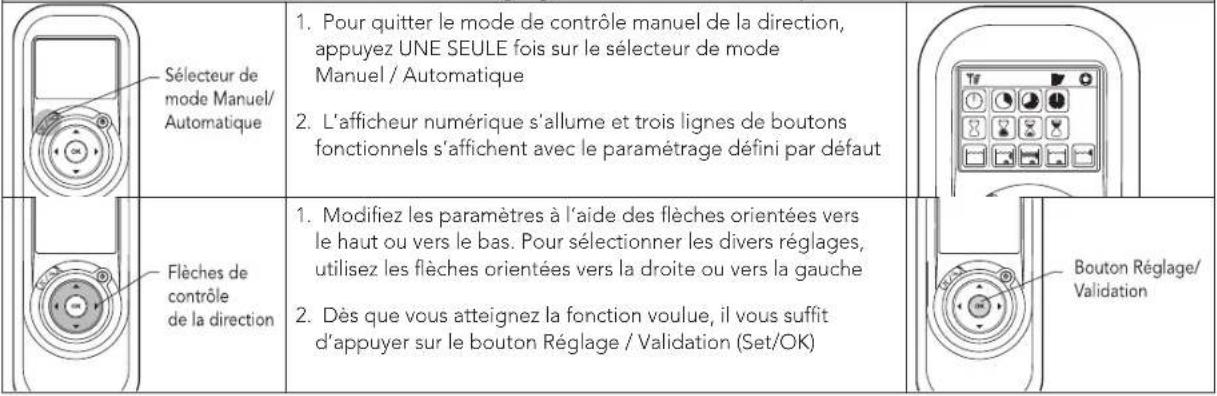

Sortie du Mode de Contrôle Manuel et Réglage du mode automatique

Appuyez tout d'abord sur la touche Manuel Automatique pour sélectionner le mode, ensuite réalisez les réglages selon le tableau ci-dessous:

Indicateur de cycle de nettoyageCette touche détermine la durée du cycle de nettoyage. La télécommande vous permet de choisir parmi les options suivantes.	RapideCycle de 4 h	Efficace (Réglage par défaut)Cycle de 6 h. pour une utilisation quotidien.	ExtraCycle de 8 h
Indicateur de temporisationCette touche détermine le moment de déclenchement du cycle par l'appareil. Un début de cycle différé (temporisé) permet de laisser les impuretés se déposer au fond de la piscine.	Début de cycle immédiat (Réglage par défaut)	Temporisation d'une heure	Temporisation de deux heures
				Parois seulementNettoie seulement les parois et la bordure de l'eau.
Indicateur du mode de nettoyageCette touche vous permet de choisir parmi les options suivantes.	StandardNettoyage du sol et des parois.(Réglage par défaut)	Ultra-propreAspiration plus puissante et mouvement plus lent.(Sol et parois)	Sol uniquementNettoie seulement le sol et les plinthes.

Remarque:

• Au bout de 2 minutes d'inactivité des touches, la télécommande s'éteint et le robot nettoyeur poursuit le cycle entamé selon le paramétrage en cours.
• A la fin des cycles "Ultra-propre" et "Parois seulement", le robot nettoyeur récupère les réglages définis par défaut.
