Producttype	Zwembadreinigingsrobot
Merk	Maytronics
Model	Dolphin Pro X2
Afmetingen (L x B x H)	Ongeveer 46 x 46 x 28 cm
Gewicht	Ongeveer 10,5 kg
Kabellengte	15 m
Elektrische voeding	Externe voeding, ingang 100-240 V AC, 50-60 Hz, 180 W, uitgang <30 V DC, IP54
Motorbeveiliging	IP68 (onderdompelbaar)
Gebruiksdiepte	0,80 m tot 5 m
Watertemperatuur	6 °C tot 34 °C
Aanbevolen pH	7,0 - 7,8
Max chloor	4 ppm
Max zoutgehalte	5000 ppm
Filter systeem	Wasbare filterzak, vulniveau-indicator
Vooringestelde reinigingscycli	Snel (4u), Efficiënt (6u), Extra (8u)
Reinigingsmodi	Standaard, Ultra-schoon, Alleen bodem, Alleen wanden
Kenmerken	Wonder borstel, gyroscoop, intelligente navigatie, wandklimmen, reiniging tot aan de waterlijn
Afstandsbediening	Draadloos, met handmatige en automatische bediening, indicator voor lage batterij
Timer functie	Uitgestelde start (1u of 2u)
Onderhoud	Wasbare filter in machine (fijn wasprogramma), borstels afspoelbaar, opslag op caddy
Garantie	Raadpleeg de verkoper

Veelgestelde vragen - Dolphin Pro X2 MAYTRONICS

Hoe zet ik de Dolphin Pro X2 aan?

Na het monteren van de robot en hem onder te dompelen in het zwembad, sluit u de voeding aan op een stopcontact dat is beveiligd met een aardlekschakelaar. De robot start automatisch of u kunt de afstandsbediening gebruiken. Zorg ervoor dat de kabel drijft en dat de robot op de bodem rust.

Wat te doen als de robot niet beweegt of vastzit?

Controleer of de filterzak niet vol is (rood lampje brandt). Maak de filter schoon en druk indien nodig op Reset. Inspecteer de impeller op vuil. Zorg ervoor dat de borstels en Wonder ringen soepel en niet verstopt zijn.

Hoe maak ik de filterzak schoon?

Verwijder de filterzak en spoel hem af met de tuinslang. Voor een grondige reiniging wast u hem in de wasmachine op een fijnwasprogramma. Plaats hem correct terug voor het volgende gebruik.

Hoe bewaar ik de robot in de winter?

Laat al het water uit de robot lopen, maak de filter schoon en plaats deze terug, rol de kabel zonder knikken op, en zet de robot omgekeerd op zijn caddy op een schaduwrijke plek. Opslagtemperatuur: tussen 5°C en 45°C.

De afstandsbediening werkt niet, wat te doen?

Controleer het batterijpictogram op het scherm: als het knippert, vervang dan de batterijen door nieuwe. Ga dichter bij de voeding staan om de radio-ontvangst te verbeteren (signaalbalkjes). Als het probleem aanhoudt, reset dan de afstandsbediening door de batterijen te verwijderen.

Hoe gebruik ik de timerfunctie?

Druk op de afstandsbediening op de timertoets (klok) om te kiezen tussen directe start, uitgesteld met 1u of 2u. De reinigingscyclus begint op het geselecteerde tijdstip.

Welke reinigingsmodi zijn beschikbaar?

De modi zijn: Standaard (bodem + wanden), Ultra-schoon (krachtiger en langzamer), Alleen bodem en Alleen wanden. Gebruik de afstandsbediening om de gewenste modus te selecteren.

Het rode lampje op de voeding blijft branden nadat ik de filter heb schoongemaakt. Wat te doen?

Druk op de Reset-knop (reset) op de voeding terwijl de robot draait. Als het lampje blijft branden, controleer dan of de filter goed is geplaatst en niet beschadigd is.

Kan ik de Dolphin Pro X2 gebruiken in een zoutwaterzwembad?

Ja, hij is compatibel met een maximale zoutgehalte van 5000 ppm. Volg ook de aanbevelingen voor pH (7,0-7,8) en chloor (max 4 ppm). Er is geen speciale aanpassing nodig.

Hoe vervang ik de borstels of de filterzak?

De borstels en de filterzak zijn verbruiksartikelen. Neem contact op met uw Maytronics-verkoper of raadpleeg de handleiding voor de referenties. Vervangen is eenvoudig: klik de oude borstels los en klik de nieuwe vast. De filterzak kan zonder gereedschap worden verwijderd en teruggeplaatst.

GEBRUIKSAANWIJZING Dolphin Pro X2 MAYTRONICS

NL Werkwijze instructies

Dolphin PROX 2 Gyro zwembadreiniger...... p. 51-60

Werkwijze instructies

Contents

1. INTRODUCTIE....52
2. SPECIFICATIES 52
3. WAARSCHUWINGEN EN OPGELET....52

3.1. Waarschuwingen....52
3.2. Opgelet 52

1. ONDERDELEN VAN ZWEMBADREINIGER....53
2. DE ZWEMBADREINIGER GEBRUIKEN 54

5.1. Instellen 54
5.2. De Zwembadreiniger in het zwembad plaatsen....55
5.3. De Zwembadreiniger uit het zwembad halen....55
5.4. Onderhoud....56
5.5. Opslag buiten het seizoen....57

1. VOEDING....58
2. AFSTANDSBEDIENING (RCU) 59

CADDY MONTAGE....81

Dolphin PROX 2 Gyro zwembadreiniger

Werkwijze instructies

1. INTRODUCTIE

Dank u wel dat u een Maytronics Robot zwembadreiniger hebt aangeschaft.

We zijn er van overtuigd dat u met de Maytronics Robot Zwembadreiniger een betrouwbare, gemakkelijke en kosteneffectieve zwembadreiniger in handen heeft. De betrouwbare filtering in alle zwembadomstandigheden, actieve borsteling en de borstel die alle oppervlakken beklimt, zorgen voor maximale zwembadhygiëne.

De Robot zwembadreinigers van Maytronics bieden geavanceerde reinigingstechnieken, langdurige prestaties en gemakkelijk onderhoud. U en uw familieleden kunnen rustig gaan zwemmen in het volle vertrouwen dat uw zwembad helemaal schoon is.

2. SPECIFICATIES

Motorbescherming: IP 68

Minimale diepte: 0.80m/2.6ft

Maximale diepte: 5m/16.4ft

3. WAARSCHUWINGEN EN OPGELET

3.1 Waarschuwingen

• Gebruik alleen de originele, meegeleverde voedingsbron
• zorg dat de elektrische uitgang is beschermd door een aardlekschakelaar of een aardlekstroomonderbreker
  • Zorg dat de voedingsbron zich buiten stilstaand water bevindt
• Plaats de voedingsbron tenminste 3m/10ft van de zwembadrand
• Stap niet in het zwembad terwijl de zwembadreiniger actief is
• Koppel de voedingsbron los alvorens er onderhoudswerkzaamheden aan uit te voeren

3.2 Opgelet

Sla de zwembadreiniger op de Caddy op in een schaduwrijk gebied wanneer deze niet in gebruik is. Gebruik de zwembadreiniger alleen in de volgende wateromstandigheden:

Chloor Max. 4 ppm
pH 7.0 – 7.8
Temperatuur 6 – 34°C (43-93°F)
NaCl Maximum = 5000 ppm

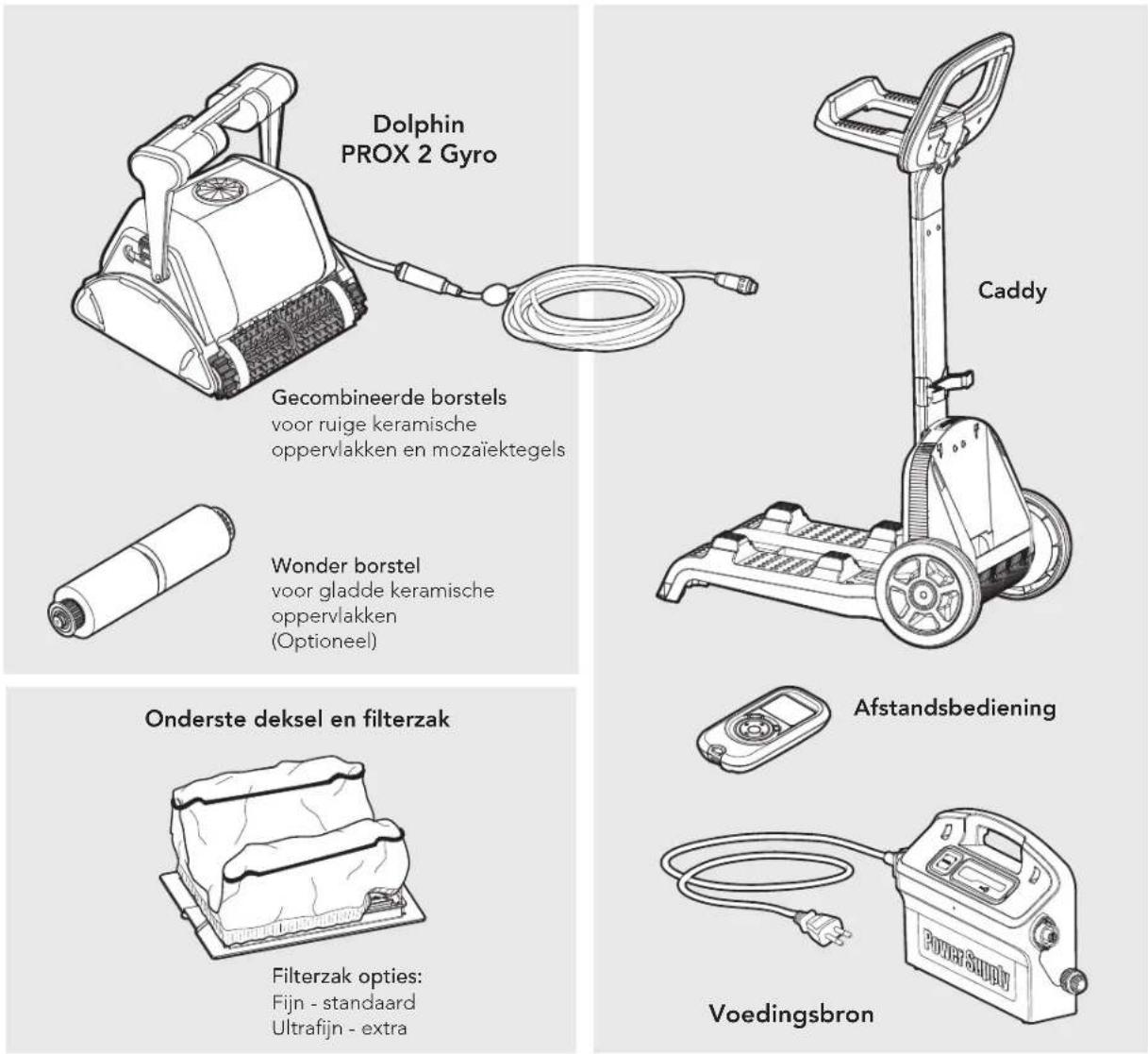

4. ONDERDELEN VAN ZWEMBADREINIGER

5. DE ZWEMBADREINIGER GEBRUIKEN

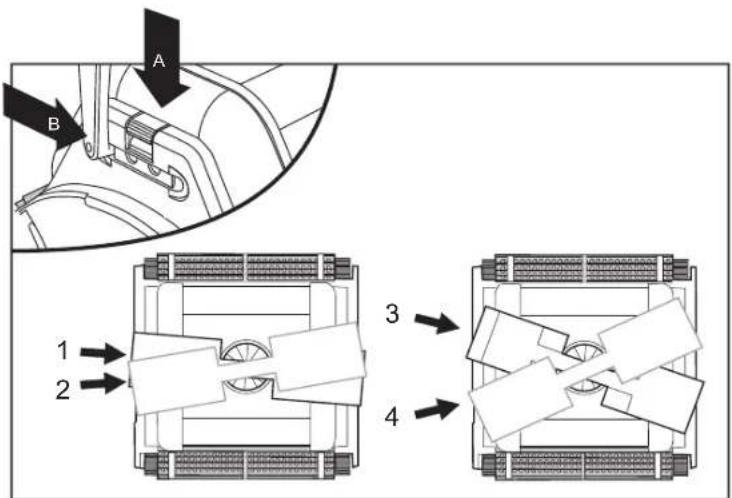

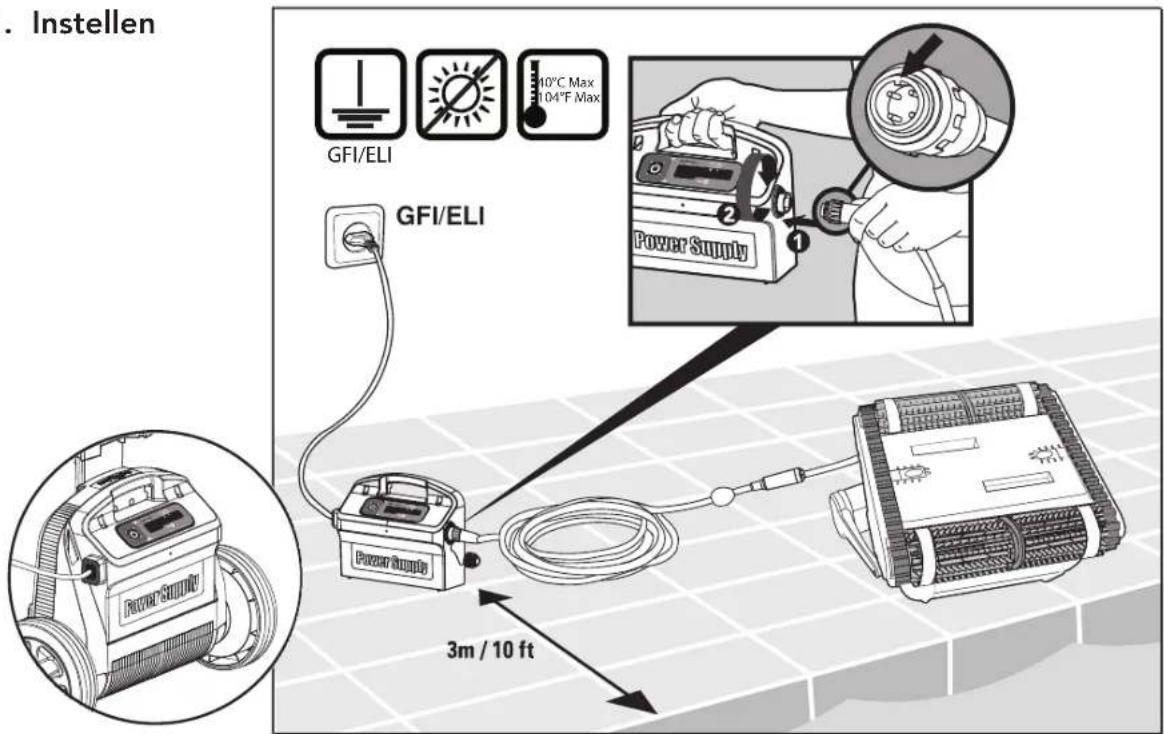

5.1. Instellen

Verander met een zijwaartse diagonale beweging de positie van de handgreep op de waterlijn. Aanpassen van de handvat hoek:

A. Druk de grendel naar beneden en houd het op zijn plaats.
B. Beweeg het handvat in de gewenste positie en laat de grendel los voor het in plaats houden van het handvat.

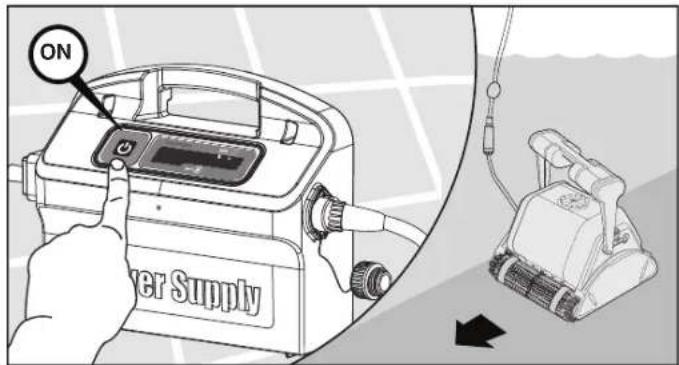

5.2. De Zwembadreiniger in het zwembad plaatsen

Wanneer de Wonder borstel/Wonder ringen droog zijn, zuig ze dan vol met water tot ze zacht worden.

Schud de robot heen en weer, of houd hem onderste boven om vastgelopen lucht vrij te laten. Laat het apparaat afdrijven naar de zwembadbodem.

Schakel de voedingsbron AAN

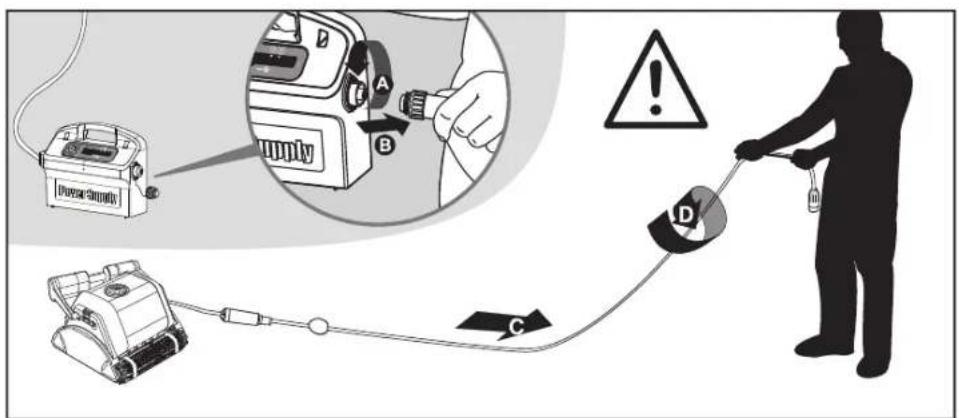

5.3. De Zwembadreiniger uit het zwembad halen

De robot slaat automatisch af aan het einde van de schoonmaak cyclus.

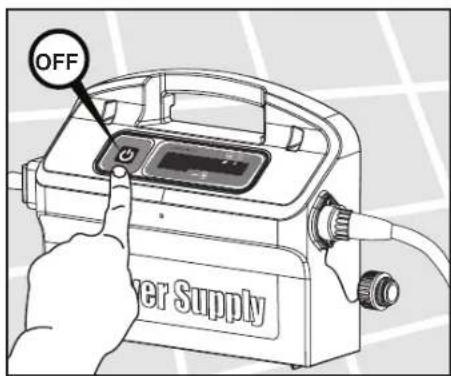

Schakel het toestel uit en haal de voedingsbron uit het stopcontact.

Haal de zwembadreiniger met behulp van de drijvende kabel naar de rand van het zwembad.

TREK DE zWEMBADREINIGER NIET AAN DE KABEL UIT HET zWEMBAD

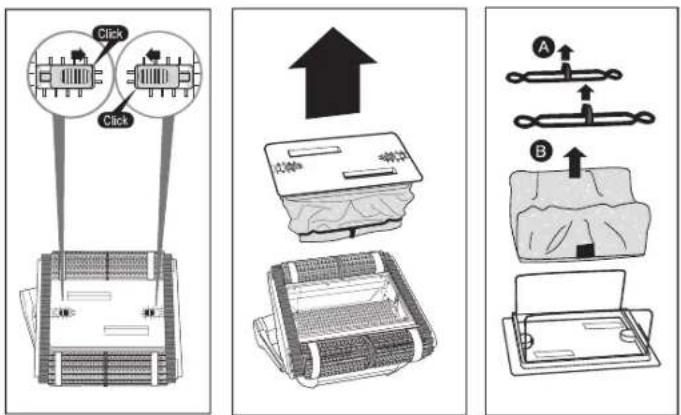

5.4. Onderhoud

Reinig de filterzak met een slang. Reinig de borstels periodiek met een slang. Aanbevolen wordt om de filterzak regelmatig in de wasmachine met een syntetisch wasprogramma te wassen.

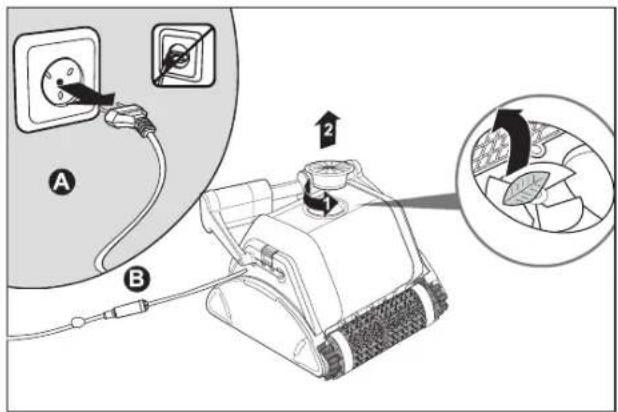

Koppel de voedingsbron los

Wanneer u vuil ziet dat in de impeller is gevangen, open dan de impeller en verwijder het vuil.

Leg de kabel geheel uit om kinken te verwijderen. Laat de kabel tenminste één dag in de zon liggen.

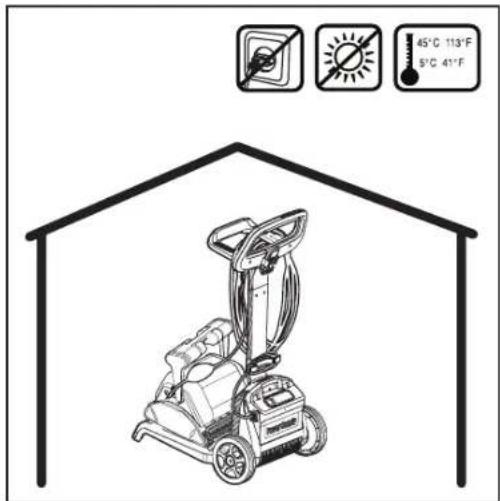

5.5. Opslag buiten het seizoen

Voer de volgende stappen uit wanneer u de zwembadreiniger opslaat wanneer deze tijdens een lange periode niet gebruikt zal worden:

• Zorg dat er geen water in de zwembadreiniger achterblijft
  • Reinig de filterzak grondig en plaats deze terug
• Rol de kabel zo op dat er geen kinken in zitten en plaats het toestel op de Caddy
• Sla de zwembadreiniger op in een beschermd gebied. Doe dit op de Caddy of plaats de zwembadreiniger onderste boven

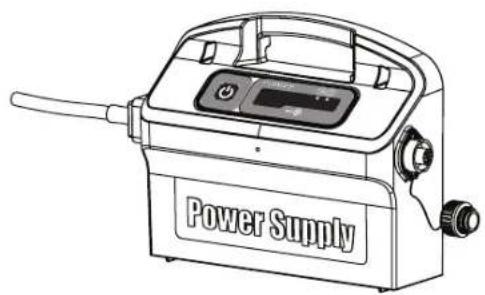

6. VOEDING

Digitale "switch-mode" voeding met indicator voor volle filterzak en vertraging.

• Input - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
• Output - <30 VDC
IP 54

De stroomtoevoer eenheid bevat een filterzak status indicator.

De rode LED geeft twee condities aan.

• Knipperen – de filterzak is gedeeltelijk geblokkeerd.
• Oplichten – de filterzak is geblokkeerd en moet worden geleegd en schoongemaakt.

Als de LED na het legen en schoonmaken van de filterzak niet dooft, druk dan tijdens het werken van de robot op de Reset knop.

Uitsteltijd indicator (Delay)

De stroomtoevoer eenheid bevat een Uitsteltijd indicator die aangeeft of de uitsteltijd optie (via de afstandsbediening) is geactiveerd.

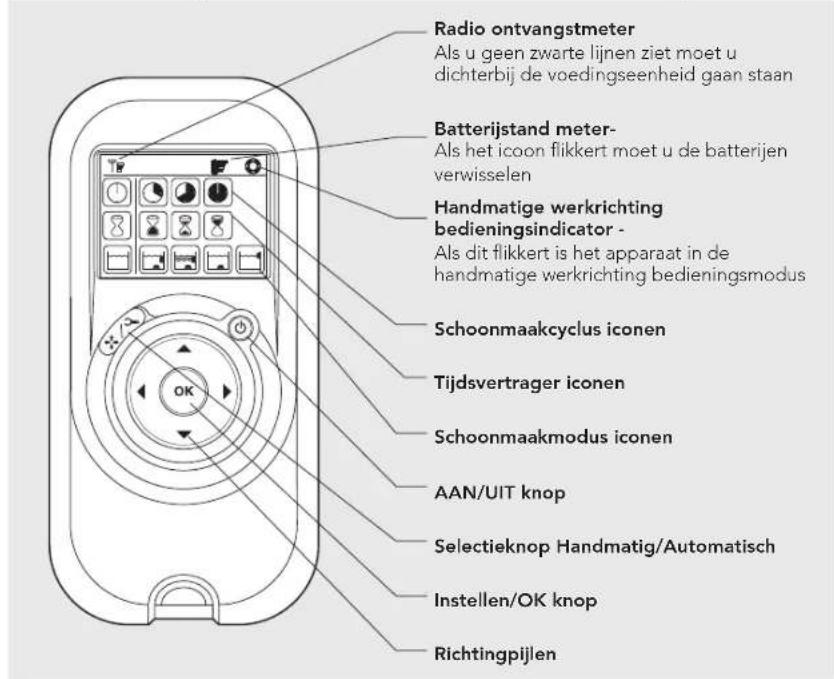

7. AFSTANDSBEDIENING (RCU)

Het controlepaneel van de afstandsbediening

De RCU heeft twee werkmodi – de Automatische modus en de Handmatige werkrichting bedieningsmodus.

In de Automatische modus kunnen alle schoonmaakparameters worden veranderd.

In de Handmatige werkrichting bedieningmodus kan de schoonmaakrichting van het zwembad handmatig worden bestuurd.

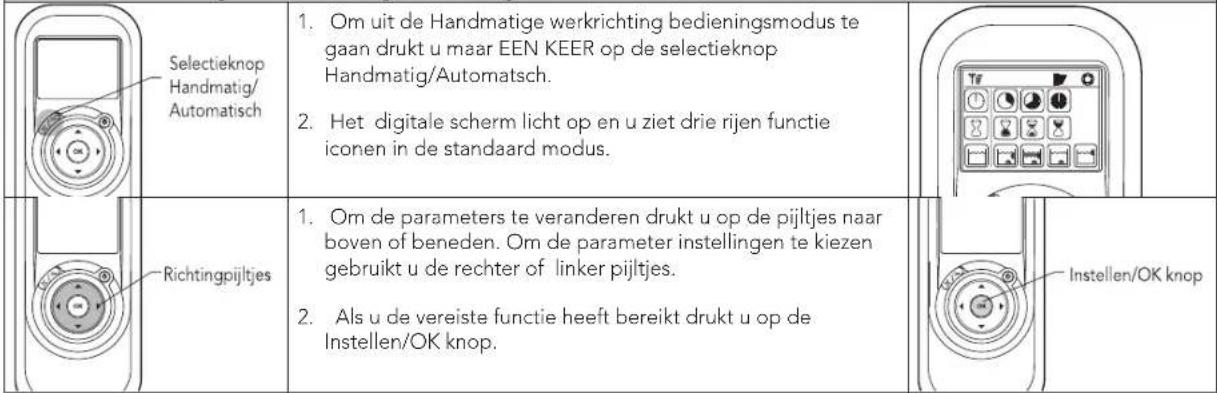

Handmatige werkrichting bedieningsmodus
	1. Druk een keer op de Aan/Uit knop - de RCU begint in de Handmatige werkrichting bedieningsmodus.2. Om de richting van de schoonmaker handmatig te bedienen gebruikt u de richtingpiijltjes (zie rechts).

Van de Handmatige werkrichting bedieningsmodus naar de Automatische modus

Druk eerst op de selectieknop Handmatig/Automatisch en stel vervolgens de volgende tabel in:

Schoonmaakcyclus indicatorHiermee wordt de schoonmaakcyclus tijd ingesteld. Met de RCU kunt u tussen de volgende opties kiezen.	Snel4 uur cyclus	Efficiënt6 uur cyclus voor dagelijks gebruik.(standaard instelling)	Extra8 uur cyclus
Vertragingstijd indicatorDit bepaalt wanneer de zwembadschoonmaker gaat werken.Met vertraging kan het vuil op de vloer van het zwembad komen.	Gelijk beginnen (standaard instelling)	Een uur vertraging	Twee uur vertraging
Schoonmaakactie indicatorHiermee kunt u kiezen uit de volgende opties.	StandaardVloer en muren schoonmaken.(standaard instelling)	UltraschoonKrachtiger zuigen metlangzamere beweging.(Vloer en muren)	Alleen vloerMaakt alleen de vloer en nissen schoon	[IMAGE]Alleen murenMaakt alleen de muren en wateroppervlak schoon

Opmerking:

• Als er na 2 minuten niet op een knop wordt gedrukt gaat de afstandsbediening uit en werkt de zwembadschoonmaker volgens de eerder ingestelde instellingen.
• Als de cyclusopties "Ultraschoon" en "Alleen muren" voltooidzijn gaat de zwembadschoonmaker naar de Standaard instellingen.
