MANUALE UTENTE Dolphin Pro X2 MAYTRONICS

IT Instruzioni per l'uso

Dolphin PROX 2 Gyro pulitore per piscina...... p. 21-30

Dolphin PROX 2 Gyro pulitore per piscina

Instruzioni per l'uso

Contents

1. INTRODUZIONE....22
2. SCHEDA TECHNICA....22
3. AVVERTENZE E PRECAUZIONI 22

3.1. Avvertenze....22
3.2. Precauciones ..... 22

1. PARTI DI RICAMBIO PER PULITORE 23
2. UTILIZZAZIONE DEL PULITORE 24

5.1.Installazione....24
5.2. Immergete il pulitore nella piscina....25

5.3. Estrazione del pulitore dalla piscina....25

5.4. Manutenzione .....26
5.5. Manutenzione fuori stagione....27

1. ALIMENTAZIONE....28
2. TELECOMANDO....29

CADDY DI MONTAGGIO....81

Dolphin PROX 2 Gyro pulitore per piscina

Instruzioni per l'uso

1. INTRODUZIONE

Vi ringraziamo per aver acquistato un pulitore per piscina robotico della Maytronics.

Con il pulitore robotico della Maytronics la pulizia della vostra piscina sarà garantita, comoda ed economica. Il filtraggio garantito in tutte le condizioni, lo spazzolamento vigoroso e la capacità delle spazzole di scalare tutti i tipi di di superficie massimizzano l'igiene della piscina.

Il pulitore per piscina robotico della Maytronics fornisce una tecnologia di pulizia avanzata, prestazioni di lunga durata e facile manutenzione. Potrete nuotare con la vostra famiglia senza pensieri, certi che la vostra piscina è veramente pulita.

2. SCHEDA TECHNICA

Protezione del motore: Codice IP 68

Profondità minima: 0.80 m/2.6 ft

Profondità massima: 5 m/16.4 ft

3. AVVERTENZE E PRECAUZIONI

3.1. Avvertenze

• Usate soltanto l'alimentatore elettrico originariamente fornito
• Assicuratevi che la presa elettrica sia protetta da un interruttore differenziale o da un interruttore termico
  • Non tenete l'alimentatore elettrico in acqua
• Ponete l'alimentatore elettrico almeno 3 m/10 ft dall'orlo della piscina
  • Non entrate in piscina mentre il pulitore è in funzione
  • Staccate l'alimentatore elettrico prima di effettuare la manutenzione

3.2. Precauciones

Quando non in uso tenete il pulitore all'ombra sul suo Caddy.

Usate il pulitore soltanto quando l'acqua è nelle seguenti condizioni:

Cloro Máx. 4 ppm
pH 7,0 - 7,8
Temperatura 6 - 34 °C
NaCl Máximo = 5000 ppm

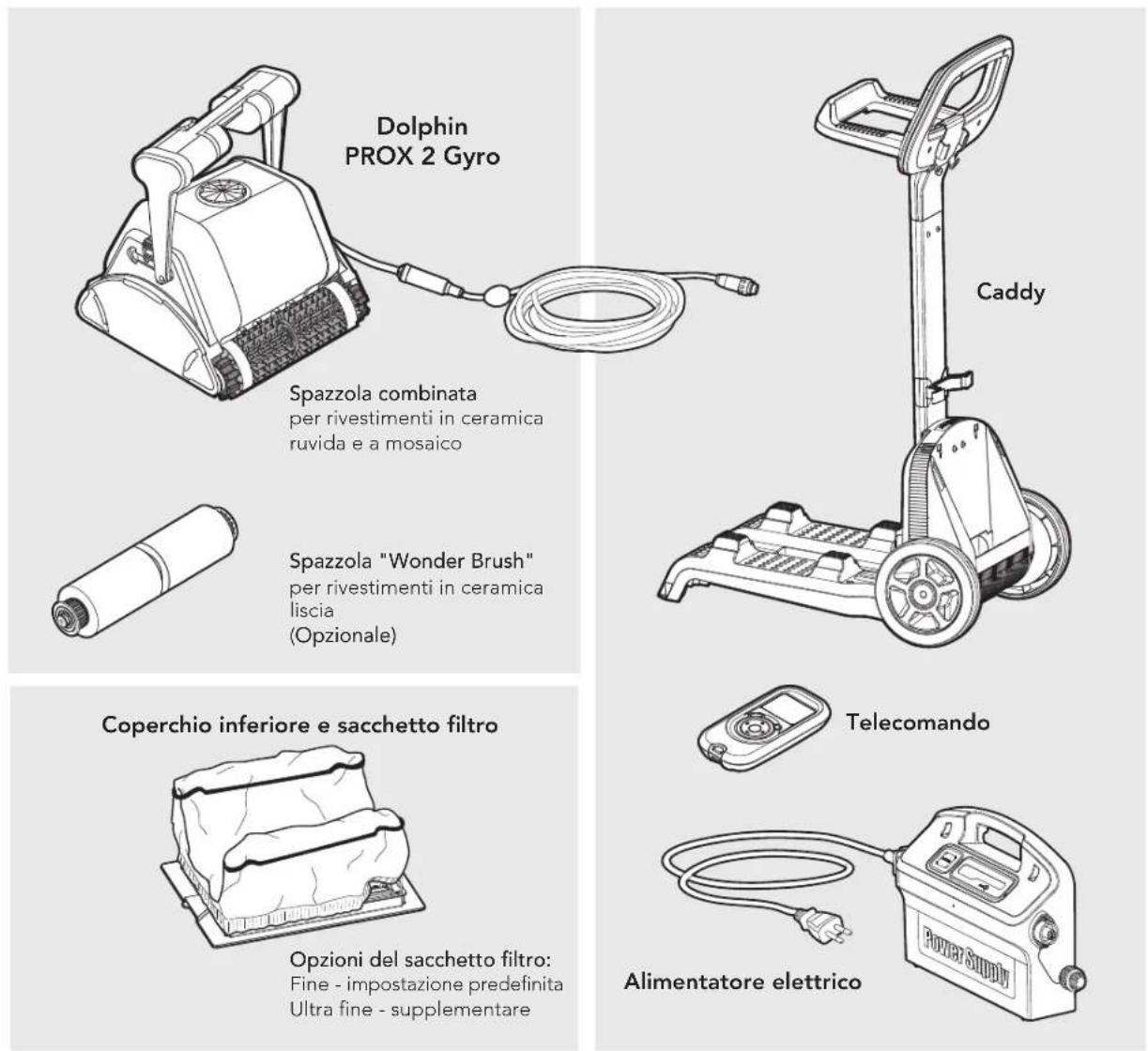

4. PARTI DI RICAMBIO PER PULITORE

5. UTILIZZAZIONE DEL PULITORE

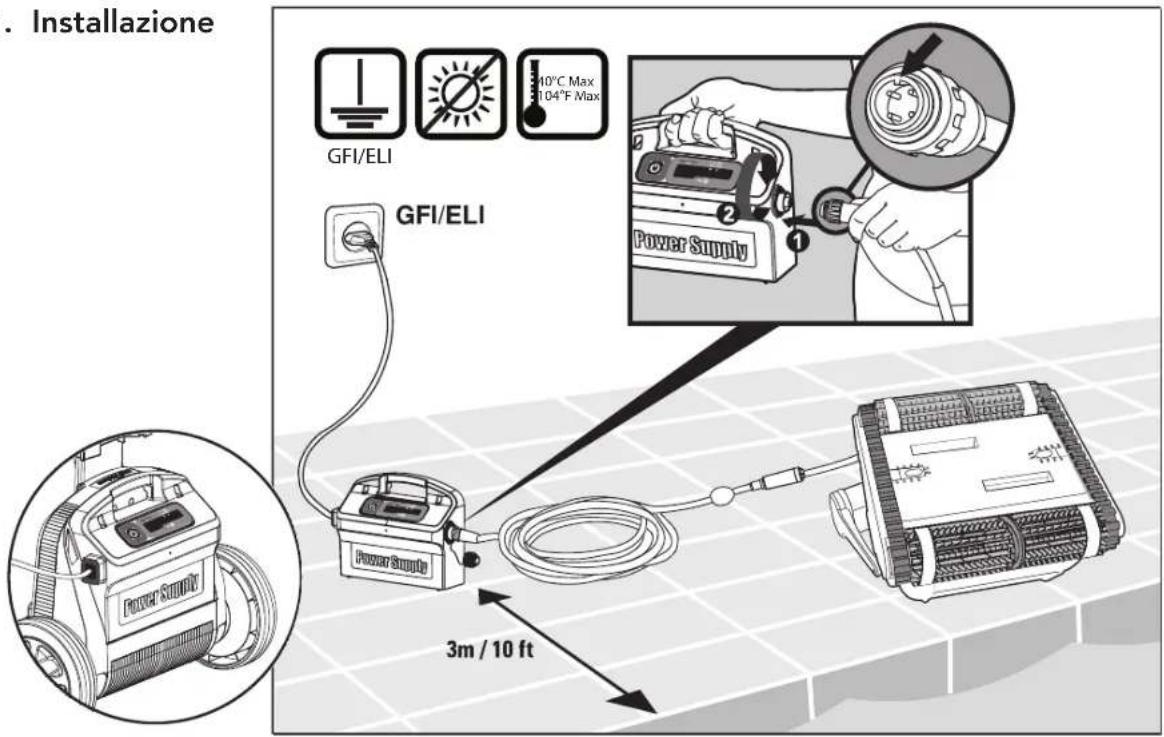

5.1. Installazione

. Installazione GFI/ELI 10°C Max 104°F Max GFI/ELI Power Supply 3m / 10 ft

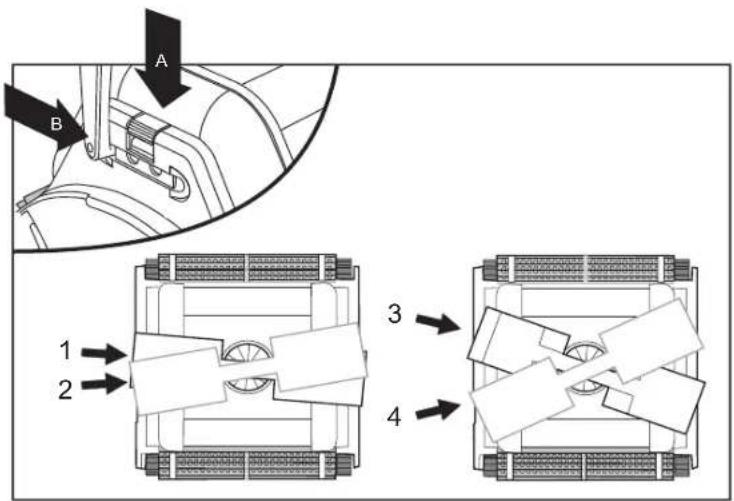

Cambiare la posizione diagonale della maniglia per il movimento di lato alla linea di galleggiamento.

Per regolare l'angolo dell'impugnatura:

A. Premere il fermo in basso e trattenercelo.
B. Spostare l'impugnatura alla posizione desiderata e rilasciare il fermo per trattenere l'impugnatura in posizione.

A B 1 2 3 4

IT

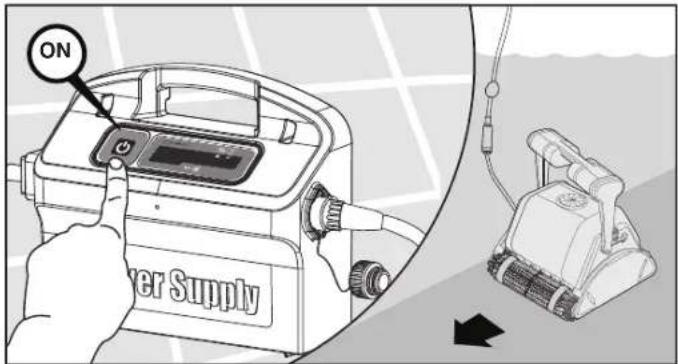

5.2. Immergete il pulitore nella piscina

Se la spazzola Wonder/anelli Wonder sono asciutti immergeteli in acqua finoi a farli ammorbidire.

Scuotere il robot di da un lato all'altro o girarlo a testa in giù per liberarne l'aria imprigionata. Lasciate che si posi sul fondo della piscina.

Inserite il trasformatore

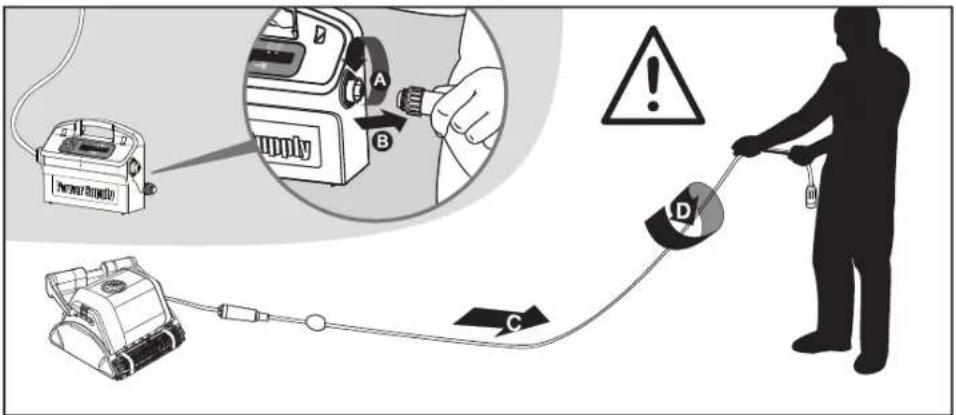

5.3. Estrazione del pulitore dalla piscina

Il robot si disattiverà automaticamente alla fine del ciclo di pulizia.

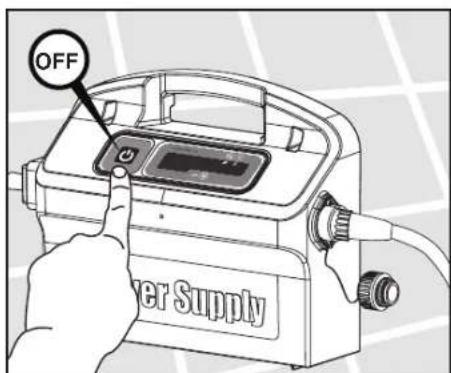

Spegnete e staccate il trasformatore.

Usando il cavo galleggiante, tirate il pulitore verso il bordo della piscina.

NON ESTRAETE IL PULITORE DALLA PISCINA TIRANDO IL CAVO

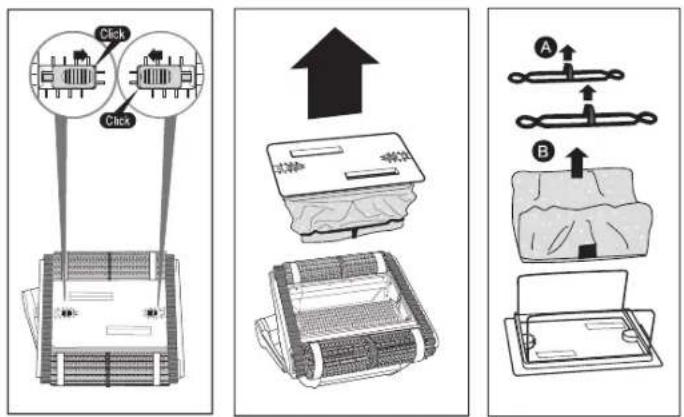

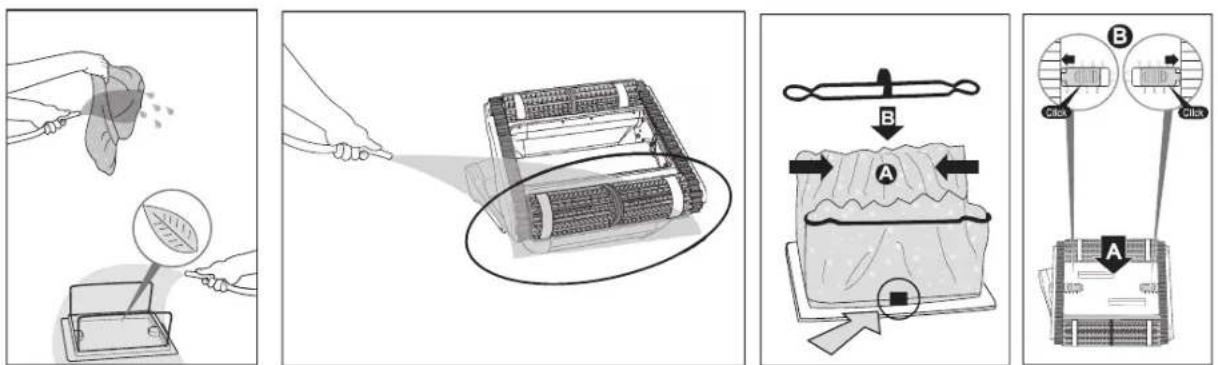

5.4. Manutenzione

Sciacquate il sacchetto filtrante sotto l'acqua corrente. Periodicamente pulite le spazzole sotto l'acqua corrente. È raccomandabile lavare periodicamente il sacchetto-filtro in una macchina lavatrice. Selezionare un programma di lavaggio per materiali sintetici.

Click Check A B

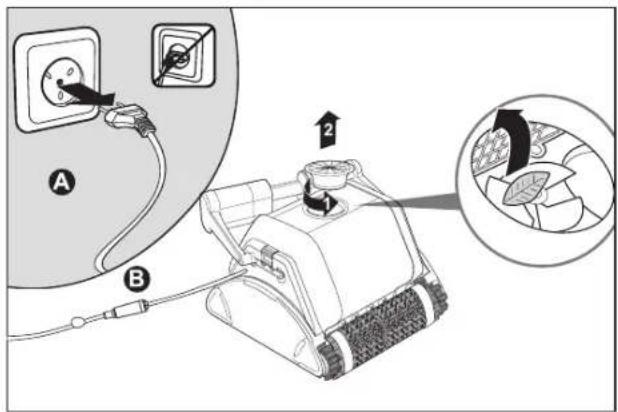

Pulizia della girante

Staccate il trasformatore

Se la girante è ostruita da detriti, aprirla e rimuoverli.

Per eliminare l'attorcigliamento, stendere tutto il cavo e lasciarlo al sole per almeno una giornata.

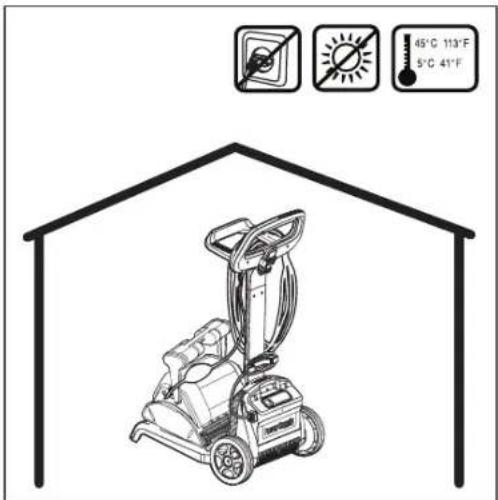

5.5. Manutenzione fuori stagione

Se il pulitore non verrà utilizzato per un lungo periodo, prima di metterlo via, eseguite le operazioni seguenti:

• Assicuratevi che non vi sia più acqua all'interno del pulitore
- Pulite accuratamente e rimettete a posto il sacchetto filtrante
- Arrotolate il cavo in modo che non sia attorcigliato e mettetelo nel Caddy
- Mettete il pulitore al riparo o sul suo Caddy o semplicemente capovolto

45°C 113°F 5°C 41°F

IT

6. ALIMENTAZIONE

Alimentatore digitale "Switch-Mode" con indicatore di sacco del filtro pieno e di ritardo.

• Input - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
- Output - <30 VDC
IP 54

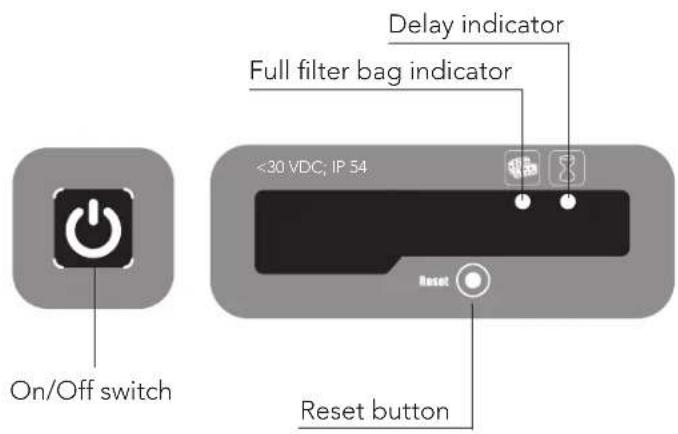

Indicatore di filtro pieno e tasto Reset

L'alimentatore è equipaggiato di indicatore di stato del sacchetto filtro.

Il LED rosso indica due situazioni del filtro.

• Lampeggiante – il sacchetto filtro è parzialmente bloccato.
• Acceso – il filtro è bloccato e deve essere vuotato e pulito.

Se il LED non si spegne dopo che il sacchetto filtro è stato vuotato e pulito, premere il tasto RESET, mentre il robot è operante.

Indicatore di ritardo (Delay)

L'alimentatore è equipaggiato con un indicatore di Ritardo che indica se l'opzione di ritardo è attivata (tramite il telecomando).

7. TELECOMANDO

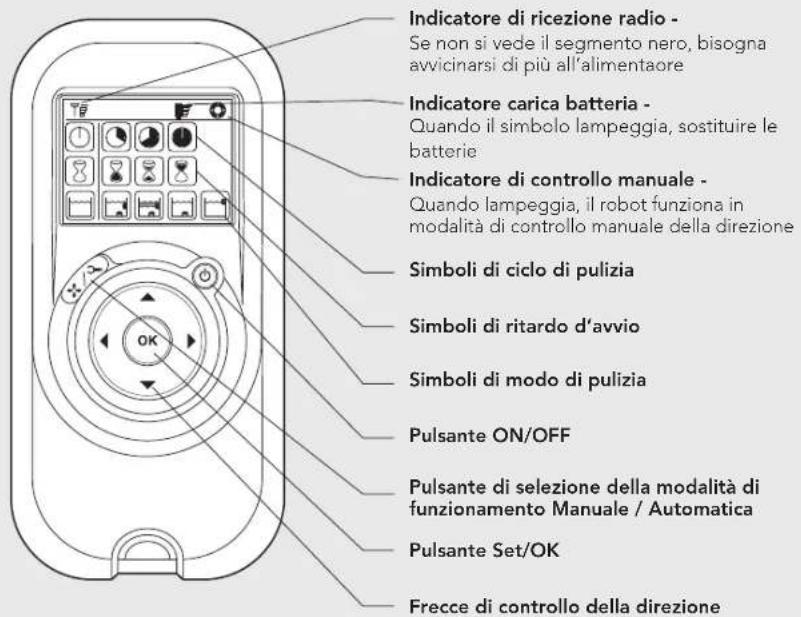

Il pannello di controllo del telecomando

Il telecomando offre due modalità operative – la modalità automatica e la modalità di controllo manuale della direzione.

In modalità automatica, tutti i parametri relativi alla pulizia possono essere modificati.

In modalità direzione manuale, la direzione del robot di pulizia della piscina può essere controllata manualmente.

Indicatore di ricezione radio - Se non si vede il segmento nero, bisogna avvicinarsi di più all'alimentaore Indicatore carica batteria - Quando il simbolo lampeggia, sostituire le batterie Indicatore di controllo manuale - Quando lampeggia, il robot funziona in modalità di controllo manuale della direzione Simboli di ciclo di pulizia Simboli di ritardo d'avvio Simboli di modo di pulizia Pulsante ON/OFF Pulsante di selezione della modalità di funzionamento Manuale / Automatica Pulsante Set/OK Frecce di controllo della direzione

Modalità di controllo manuale della direzione
	1. Premere una volta il pulsante ON/OFF - Il telecomando avvia il robot in modalità di controllo manuale della direzione2. Per controllare manualmente la direzione del robot, utilizzare le frecce di controllo della direzione (come illustrato nella figura a destra)

Impostazione della modalità automatica di funzionamento al posto della modalità di controllo manuale della direzione
	Pulsante di selezione della modalità Manuale /Automatica	1. Per uscire dalla modalità di controllo manuale della direzione, premere UNA SOLA VOLTA il pulsante di selezione della modalità Manuale / Automatica2. Il quadrante digitale si illumina ed appaiono tre file di simboli in modalità predefinita
	Frecce di controllo della direzione	1. Per modificare i parametri premere le frecce in su o in giù. Per scegliere le impostazioni dei parametri usare le frecce a destra ed a sinistra.2. Una volta raggiunta la funzione desiderata, premere il pulsante Set/OK

Premere prima il pulsante di selezione della modalità Manuale / Automatica, poi eseguire le impostazioni secondo la tabella che segue:

Indicatore del ciclo di puliziaQuesto determina la durata del ciclo di pulizia. Il telecomando consente di scegliere tra le opzioni seguenti.	VeloceCiclo della durata di 4 ore	Efficiente (Impostazione predefinita)Ciclo della durata di 6 ore per uso quotidiano	ExtraCiclo della durata di 8 ore
Indicatore del tempo in cui l'avvio è posticipatoQuesto stabilisce quando il robot per la pulizia della piscina viene attivato.L'avvio posticipato consente allo sporco di depositarsi sul fondo della piscina.	Avvio immediato (Impostazione predefinita)	Un'ora di ritardo Due ore di ritardo
Indicatore del modo di puliziaConsente di scegliere tra i seguenti modi di pulizia.	StandardPulizia di fondale e pareti (Impostazione predefinita)	Ultra-pulito Maggiore suzione e movimento più lento.(fondale e pareti)	Solo fondalePulizia di soli fondale ed angoli	Solo paretiPulizia di sole pareti e linea di livello dell'acqua

Nota:

• Dopo 2 minuti, se non viene premuto alcun pulsante, il telecomando si spegne ed il robot continua a funzionare in base alle impostazioni selezionate in precedenza.
• Quando termina il ciclo nei modi di pulizia "Ultra-pulito" e "Solo pareti", il robot ritorna alle impostazioni predefinite.

ES

Dolphin PROX 2 Gyro robot limpiador de piscinas

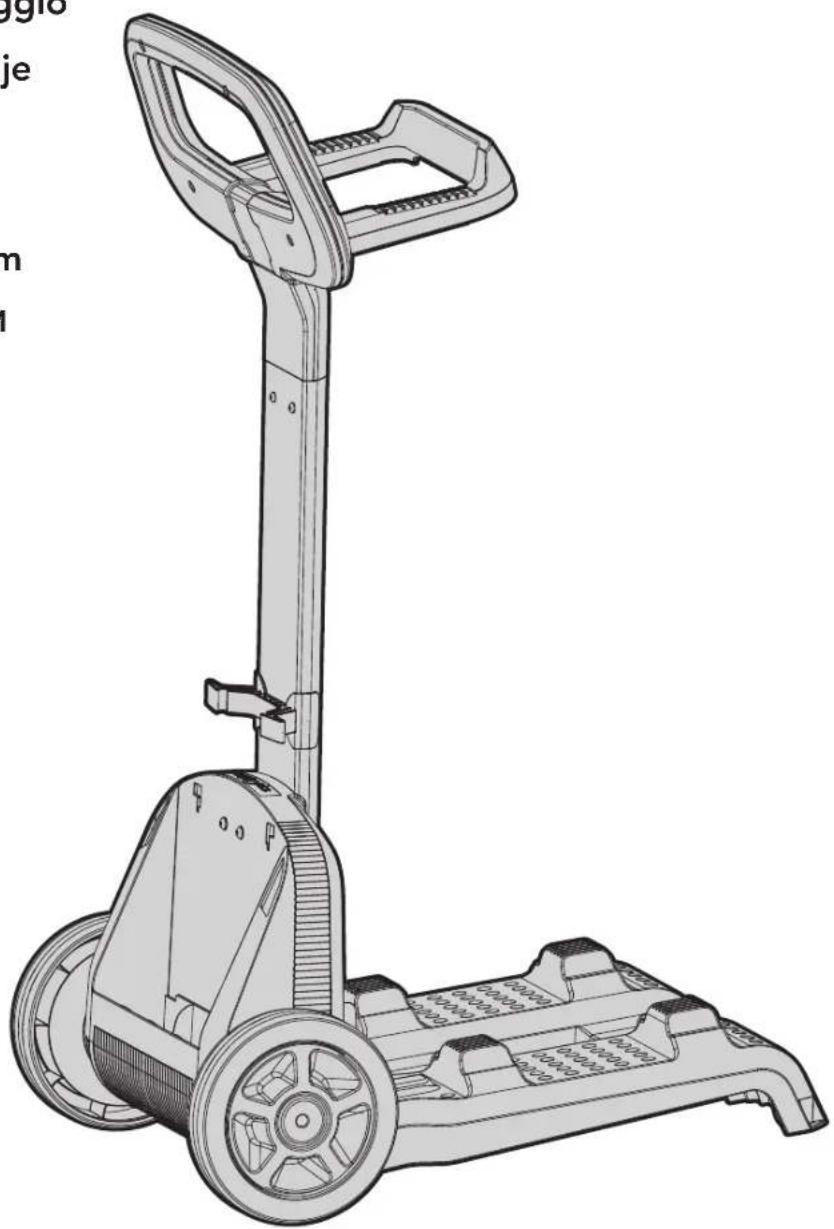

IT Caddy di montaggio
