MANUALE UTENTE Dolphin M400 MAYTRONICS

IT Istruzioni per l'uso

Cosa trovate nella scatola

Filtro e cartuccia

Robot Dolphin per la pulizia della piscina

Alimentatore elettrico

Parti X commenti
Telaio base per elementi filtro 2
Filtro ultra fine 4 filtri
Sacchetto per la conservazione dei filtri 1
Filtro per la primavera		4 filtri
Alimentatore elettrico 1
Robot per la pulizia della piscine Dolphin 1
Kit Caddy 1
I componenti optional sono disponibili a richiesta presso il distributore locale Dolphin

Sezione 1 – Descrizione dei componenti principali

1. Filtri

Vi sono due tipi di filtri.

Filtro per la primavera + telaio base

Per piscine molto sporche con grossi detriti quali foglie ecc. – Utile all'inizio della stagione.

Cartuccia filtro ultra fine + telaio base

Per uso quotidiano.

Valori predefiniti di fabbrica.

2. Spazzole

Vi sono tre tipi di spazzole optional, ciascuna delle quali è stata progettata per massima trazione su diversi tipi di superficie della piscina. Con il robot Dolphin viene fornito un solo tipo di spazzola.

Spazzola PVC – Per superfici di cemento, PVC, fiberglass e tela.

Spazzola combo – Per superfici di ceramica grezza e mosaici di piastrelle.

Spazzola Wonder – Per superfici ceramiche levigate.

3. Alimentatore elettrico

Alimentatore digitale switching

Ingresso - 100-250 Volt CA•

50-60 Hertz•

180 Watt.

Uscita - 30 VCC•

IP 54•

Sezione 2 – Funzionamento di Dolphin

Parte 1 – Preparazione del robot per la pulizia della piscina all'uso

A. Montaggio del kit Caddy – le istruzioni relative si trovano in un documento separato
B. Regolazione dell'angolo dell'impugnatura di galleggiamento

L'angolo dell'impugnatura deve essere regolato per determinare la velocità in cui Dolphin avanza lungo la linea di livello.

1. Premere verso il basso la serratura e tenere premuto in posizione.
2. Poi spostare l'impugnatura nella posizione desiderata e rilasciare la serratura per bloccare l'impugnatura.

Avanzamento normale – Per un'azione di pulizia più efficiente sulla linea di livello.

Avanzamento veloce – Alta velocità – Per un'azione di pulizia più veloce ma meno efficiente della linea di livello.

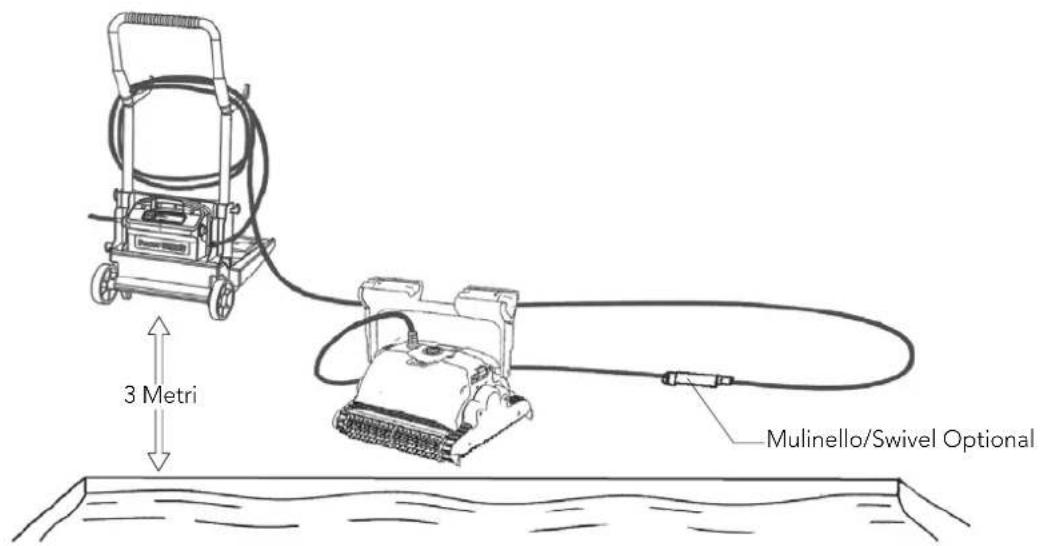

Svolgere la lunghezza di cavo minima per la copertura di tutti i punti della piscina, stendendo il cavo lungo il bordo della piscina. Assicurare che non ci siano aggrovigliamenti e piegature.

3 Metri Mulinello/Swivel Optional

⚠ Usare solo l'alimentatore elettrico fornito in dotazione.
! L'alimentatore è a prova di spruzzo - non va immerso nell'acqua.
Staccare l'alimentatore elettrico dalla rete prima di ogni attività di servizio.
Non collegare l'alimentatore elettrico prima di posare il robot sull'acqua.
⚠ Assicurare che la presa di rete sia protetta con un interruttore differenziale di terra (GFI) o un interruttore di perdite a terra (ELI).

Parte 2 – In acqua

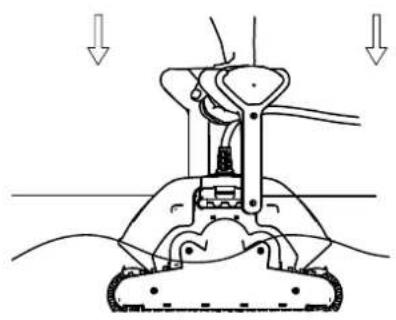

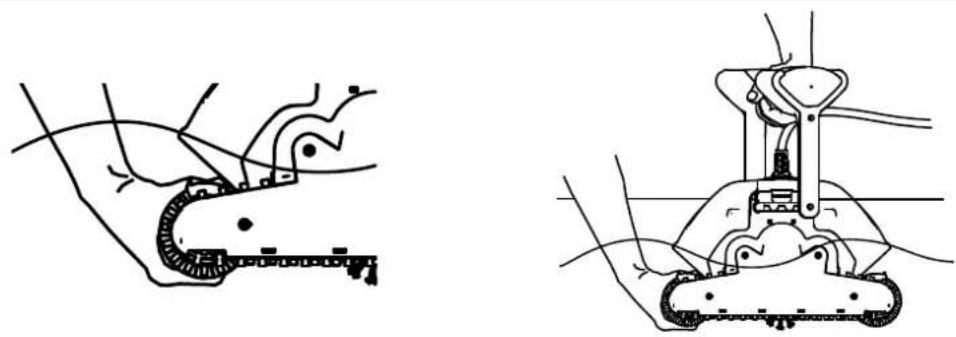

Immersione dei Dolphin in piscina.

Posate Dolphin in piscina e lasciatelo.

Nota: Usando le spazzole combo o wonder, spremere il materiale della spazzola wonder fino che completamente umida.

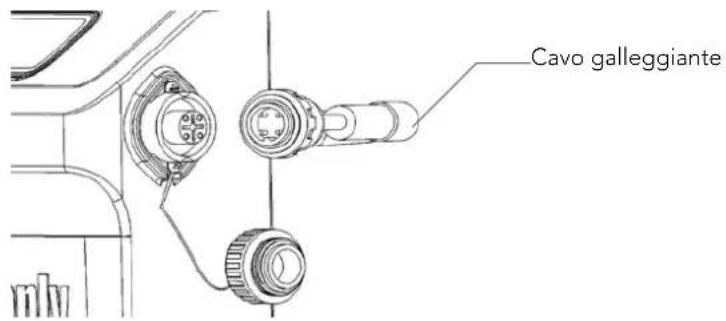

Collegare il cavo galleggiante di Dolphin 1. all'alimentatore elettrico.

Collegare il cavo elettrico dell'alimentatore 2. elettrico alla presa di rete.

Cavo galleggiante

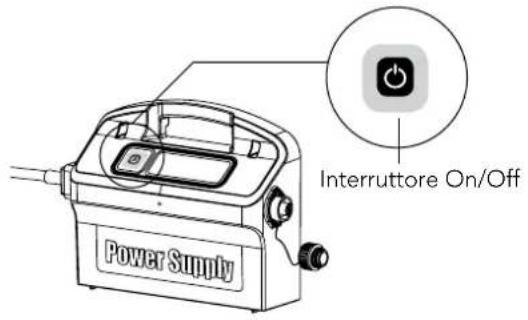

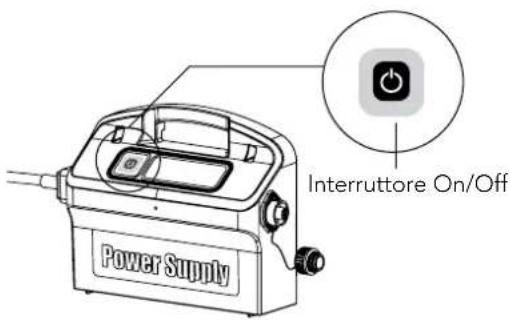

Premere l'interruttore ON/OFF. 3.

Dolphin inizierà così a funzionare.4.

Nota: Se il modello è dotato di telecomando, fare riferimento all'accluso foglietto d'istruzioni.

Importante: NON entrare nella piscina quando il pulitore è in funzione.

Parte 3 – Estrazione di Dolphin dall'acqua

⚠️ Staccare l'alimentatore elettrico dalla rete prima di ogni attività di servizio.

Se Dolphin non ha completato il suo ciclo, spegnere l'alimentatore 1. elettrico e staccare il cavo dalla presa di rete.

Tirare delicatamente il cavo galleggiante finché Dolphin raggiunge la 2. superficie, poi estrarlo usando l'impugnatura.

Importante: NON estrarre Dolphin dall'acqua tirandone il cavo.

Sezione 3 – Manutenzione di routine

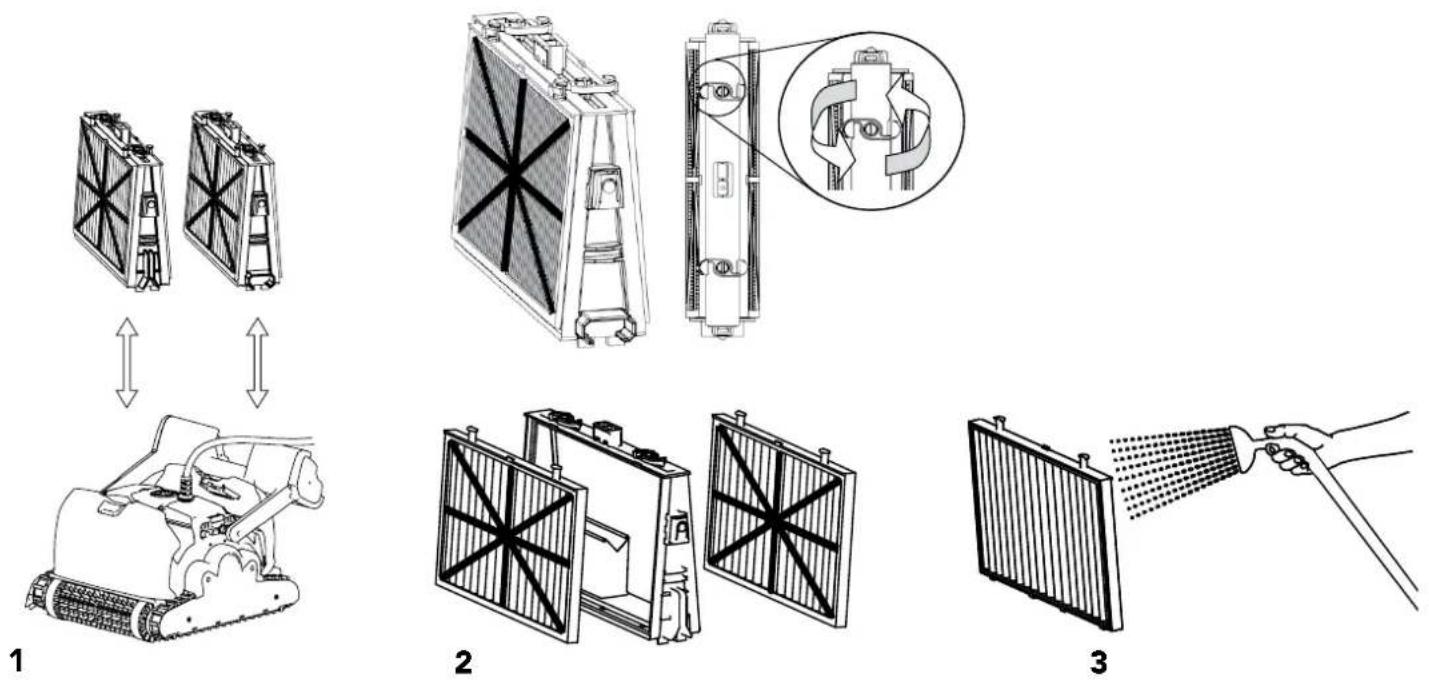

Parte 1 – Estrazione degli elementi filtro e loro pulizia

Staccare l'alimentatore elettrico dalla rete prima di ogni attività di servizio.

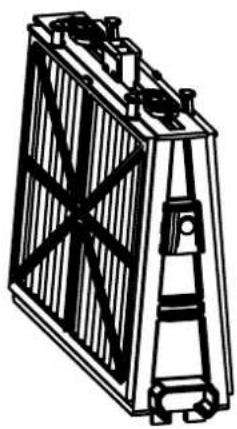

Rimontaggio

Inserire le alette di posizione del fondo del filtro nelle loro scanalature del telaio di base, poi chiudere i fermagli a "S".

Scanalatura per le alette di posizione

Alette di posizione Scanalatura per le alette di posizione

Alette di posizione Scanalatura per le alette di posizione

Alette di posizione Scanalatura per le alette di posizione

Alette di posizione Scanalatura per le alette di posizione

Alette di posizione Scanalatura per le alette di posizione

Re-installare i filtri secondo il diagramma NON FORZARE I FILTRI IN POSIZIONE.

Raccordo finale scanalato

Raccordo finale ottagonale

Importante: Se applicabile, bisogna azzerare l'indicatore di sacchetto filtro pieno sull'alimentatore.

Consiglio: Sciacquare tutte le spazzole con acqua pura dopo ogni ciclo di pulizia.

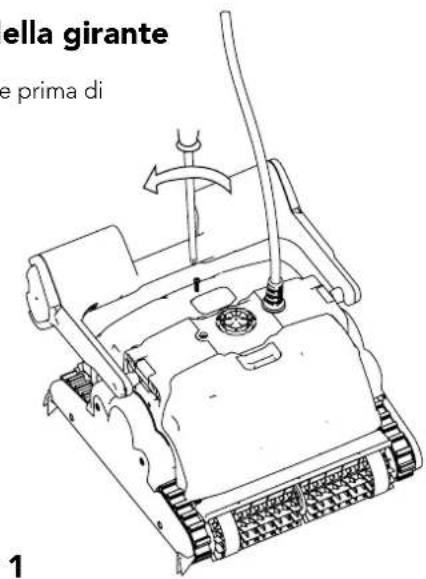

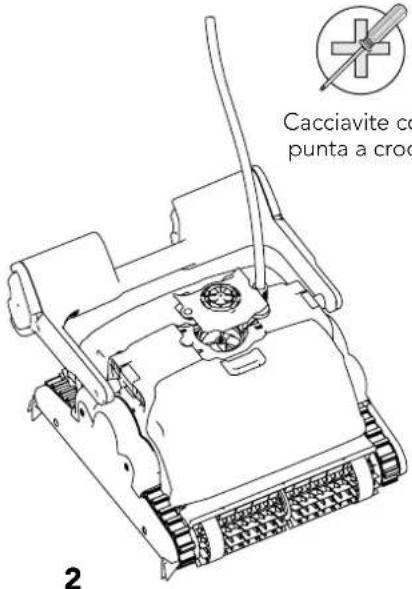

Parte 2 – Smontaggio e pulizia della girante

Staccare l'alimentatore elettrico dalla rete prima di ogni attività di servizio.

Smontare il coperchio della girante e pulirne l'alloggiamento, poi rimontare.

stella girante e prima di 1

Cacciavite co punta a croo 2

Parte 3 – Istruzioni per la conservazione in deposito

Avvolgere il cavo e conservare in luogo fresco e asciutto – Preferibilmente sul carrello Caddy se disponibile.

X NON mettere in deposito Dolphin esposto direttamente ai raggi del sole.
X NON mettere in deposito Dolphin esposto ad eccessivo calore.
X NON mettere in deposito Dolphin esposto al gelo.

Consigli utili per una migliore scansione della piscina

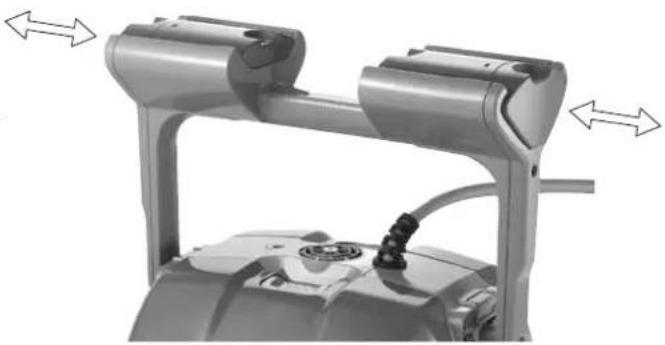

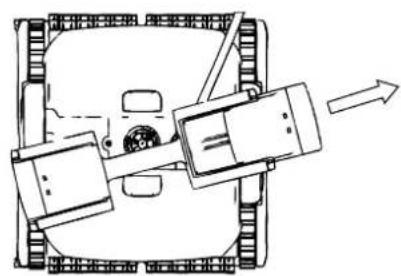

I galleggianti possono essere spostati lateralmente lungo gli alloggiamenti dell'impugnatura.

Per spostare i galleggianti nelle scanalature dell'alloggiamento impugnatura

Spingere i galleggianti verso l'esterno1.

Per spostare i galleggianti di ritorno nella 2. loro posizione originale, spingerli indietro premendo il pulsante di sblocco che si trova sulla base del galleggiante.

Pulsante di sblocco

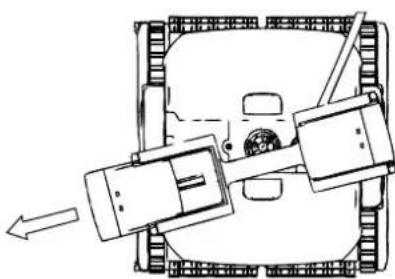

Vi sono tre possibili configurazioni di galleggiante

Posizione normale dei galleggianti.

Se ruota meno di 90°, estrarre il galleggiante sinistro.

Se ruota più di 90°, estrarre il galleggiante destro.

Guida per la ricerca ed eliminazione dei guasti

Prima di contattare il distributore Dolphin si invita a leggere questo manuale.

L'acqua della piscina deve trovarsi nelle condizioni indicate dai parametri che seguono:

PH: 7.0 – 7.4 Sale: Max 5.000 ppm
Temperatura: Da 12°C a 32°C Cloro: Max 2 ppm

Sintomo Soluzione
Cavo attorcigliato o arrotolato Verificare che non vi siano ostruzioni in piscina
Dolphin si muove in cerchio o non raggiunge tutti i punti della piscina o non si sposta di traverso sulle pareti	Verificare che non vi siano oggetti estranei nelle parti mobili
	Assicurare che la cartuccia filtro sia pulita e che gli sportelli del filtro siano chiusi
	Assicurare che la lunghezza del cavo sia sufficiente a coprire ogni punto della piscina
	Prima di mettere in uso Dolphin all’inizio della stagione bisogna spazzolare ogni residuo di alghe dal fondale e dalle pareti della piscina
	Regolare l’angolo diagonale dell’impugnatura
Dolphin non si arrampica sulle pareti Assicurare che la cartuccia del filtro sia pulita
