Produkttyp	Automatischer Poolreinigungsroboter
Marke	Maytronics
Modell	Dolphin M400
Kategorie	Pool
Stromversorgung	100-250 V AC, 50-60 Hz, 180 W
Netzteilausgang	30 V DC
Schutzart	IP54 (spritzwassergeschützt)
Filtertyp	Ultrafeinfilter (täglicher Gebrauch) und Frühjahrsfilter (grober Schmutz)
Bürstentypen (optional)	PVC, Kombiniert, Wonder
Hauptfunktionen	Automatische Reinigung von Boden, Wänden und Wasserlinie
Fortschrittseinstellung	Neigbarer Schwimmgriff (normal oder schnell)
Kabellänge	Ca. 15 m (an den Pool angepasstes Abrollen)
Abmessungen (L x B x H)	45 x 45 x 30 cm (Schätzung)
Gewicht	12 kg (Schätzung)
Wasserbedingungen	pH 7,0-7,4, Salz max 5000 ppm, Chlor max 2 ppm, Temperatur 12-32°C
Wartung	Filter nach jedem Zyklus reinigen, Bürsten ausspülen, ggf. Turbine demontieren
Sicherheit	Nicht ohne FI-Schalter (GFCI/ELI) verwenden, vor Wartung Netzstecker ziehen, während des Betriebs nicht ins Wasser gehen
Ersatzteile verfügbar	Filter (Ultrafein, Frühjahr), Bürsten, Netzteil, Caddy, Schwimmer
Reparierbarkeit	Kontaktieren Sie Ihren Dolphin-Händler oder besuchen Sie maytronics.com

Häufig gestellte Fragen - Dolphin M400 MAYTRONICS

Was tun, wenn sich das Kabel des Roboters verheddert oder aufwickelt?

Überprüfen Sie, ob sich kein Hindernis im Pool befindet, ändern Sie die diagonale Position des Griffs nach jedem Gebrauch, reduzieren Sie die übermäßige Kabellänge und stellen Sie sicher, dass der Filtereinsatz sauber ist. Richten Sie das Kabel aus und legen Sie es in die Sonne.

Der Roboter dreht sich im Kreis oder erreicht nicht alle Flächen, was tun?

Überprüfen Sie, ob Fremdkörper die beweglichen Teile blockieren, ob der Filtereinsatz sauber ist und die Filterzugänge geschlossen sind, und ob die Kabellänge ausreicht. Bürsten Sie Algen zu Saisonbeginn ab und stellen Sie den Winkel des Griffs ein.

Der Roboter erklimmt die Wände nicht, wie lösen?

Stellen Sie sicher, dass der Filtereinsatz sauber ist; verwenden Sie die Frühjahrsfiltereinsätze für die Reinigung zu Saisonbeginn. Überprüfen Sie, ob die Bürsten für den Belag geeignet und nicht abgenutzt sind. Reinigen Sie die Turbine. Wenn Sie eine Fernbedienung haben, überprüfen Sie die Einstellung zum Erklimmen der Wände.

Der Roboter taucht nicht ins Wasser, warum?

Stellen Sie sicher, dass die Wonder- oder Kombibürsten vor Gebrauch gut mit Wasser getränkt sind.

Der Roboter löst sich auf Höhe der Wasserlinie von der Wand, was tun?

Wenn der Roboter zu hoch steigt, wenden Sie sich an Ihren Dolphin-Händler.

Die Fernbedienung funktioniert nicht, was überprüfen?

Überprüfen Sie den Zustand der Batterien, ersetzen Sie sie bei Bedarf.

Der Motor funktioniert nicht, was tun?

Überprüfen Sie, ob die Turbine oder das Antriebssystem blockiert ist. Kontrollieren Sie die Stromzufuhr und wenn alles korrekt ist, kontaktieren Sie Ihren Händler.

Welche Filter sind verfügbar und wann verwendet man sie?

Zwei Typen: den Ultrafeinfilter für den täglichen Gebrauch (Werkseinstellung) und den Frühjahrsfilter für groben Schmutz zu Saisonbeginn.

Wie stelle ich die Fortschrittsgeschwindigkeit entlang der Wasserlinie ein?

Drücken Sie die Verriegelung des Schwimmgriffs und neigen Sie ihn: Normalstellung für effektive Reinigung, Schnellstellung für erhöhte Geschwindigkeit.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Verwenden Sie eine durch einen Fehlerstromschutzschalter (GFCI/ELI) geschützte Steckdose. Schließen Sie das Netzteil nicht an, bevor Sie den Roboter ins Wasser gesetzt haben. Heben Sie den Roboter niemals am Kabel an. Ziehen Sie vor Wartungsarbeiten den Netzstecker. Schwimmen Sie nicht während des Betriebs.

BEDIENUNGSANLEITUNG Dolphin M400 MAYTRONICS

DEU Bedienungsanweisungen

Was Sie in der Box finden sollten

Filter und Kartuschen

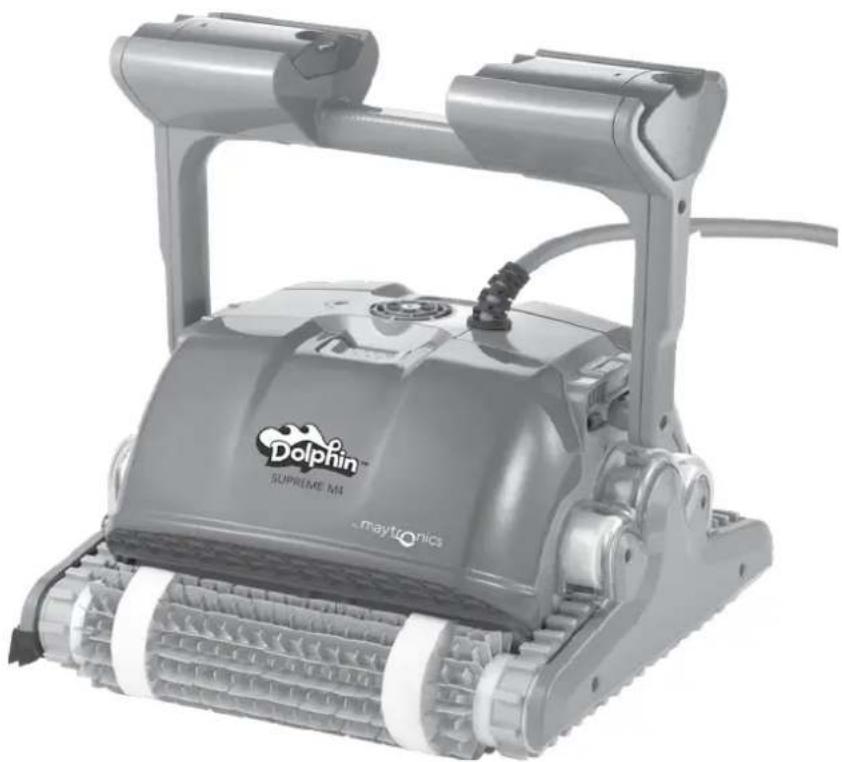

Dolphin Schwimmbad- Reiniger

Stromversorgungs- Einheit

Teil X Bemerkung
Grundrahmen für Filterelemente 2
Ultrafeiner Filter 4 filter
Beutel zur Aufbewahrung der Filter 1
Frühlingsfilter		4 filter
Stromversorgungs-Einheit 1
Dolphin-Schwimmbadreiniger 1
Caddy Kit 1
Optionale Komponenten sind auf Anfrage bei Ihrem Dolphin-Händler erhältlich.

Abschnitt 1 – Beschreibung der Hauptkomponenten

1. Filter

Es gibt zwei Arten von Filtern.

Frühlingsfilter + Grundrahmen

Für verschmutzte Schwimmbäder mit grossen Verschmutzungen wie Blättern usw. – geeignet für den Saisonbeginn.

Ultrafeine Filterkartusche + Grundrahmen

Für den täglichen Einsatz.

Auslieferungszustand.

2. Bürsten

Es gibt drei verschiedene Arten von optionalen Bürsten. Jede dieser Bürstenarten ist für andere Beckenböden geeignet, auf denen sie die beste Haftung bietet. Im Lieferumfang Ihres Dolphin Schwimmbadreinigers ist nur eine Bürstenart enthalten.

Standard-PVC – Für Beton, PVC, Fiberglas und Liner.

Kombinierte Bürste – Für rauhe Keramikoberflächen und Mosaik-Fliesen.

Wunderbürste – Für glatte Keramikoberflächen.

3. Stromversorgungseinheit

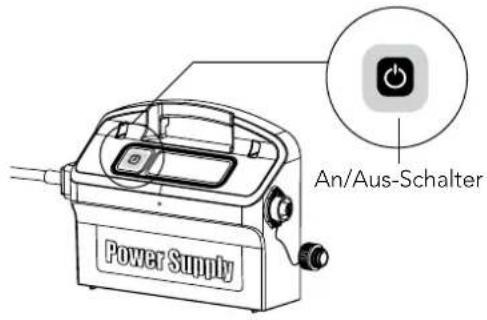

Digitale Stromversorgungseinheit mit Schalter:

Eingangstrom - 100-250 AC Volts•

50-60 Hertz•

180 Watt

Ausgangsstrom - 30 VDC•

IP 54•

Abschnitt 2 – Betrieb des Dolphins

Teil 1 – Vorbereitung des Dolphin-Schwimmbadreinigungs-Roboters

A. Bauen Sie das Caddy-Kit zusammen – die Anweisungen dazu finden Sie auf einem separaten Blatt

B. Einstellen des Handgriff-Winkels

Der Winkel des Handgriffes bestimmt die Geschwindigkeit, mit der der Dolphin sich entlang der Wasserlinie bewegt.

1. Drücken Sie den Riegel nach unten und halten ihn in dieser Position.
2. Jetzt können Sie den Handgriff in die gewünschte Position schieben. Sobald Sie den Riegel wieder loslassen, rastet der Griff in dieser Position ein.

Normale Geschwindigkeit – Bessere Reinigungsleistung an der Wasserlinie.

Hohe Geschwindigkeit – Für schnellere, aber dafür weniger wirksame Reinigungsleistung.

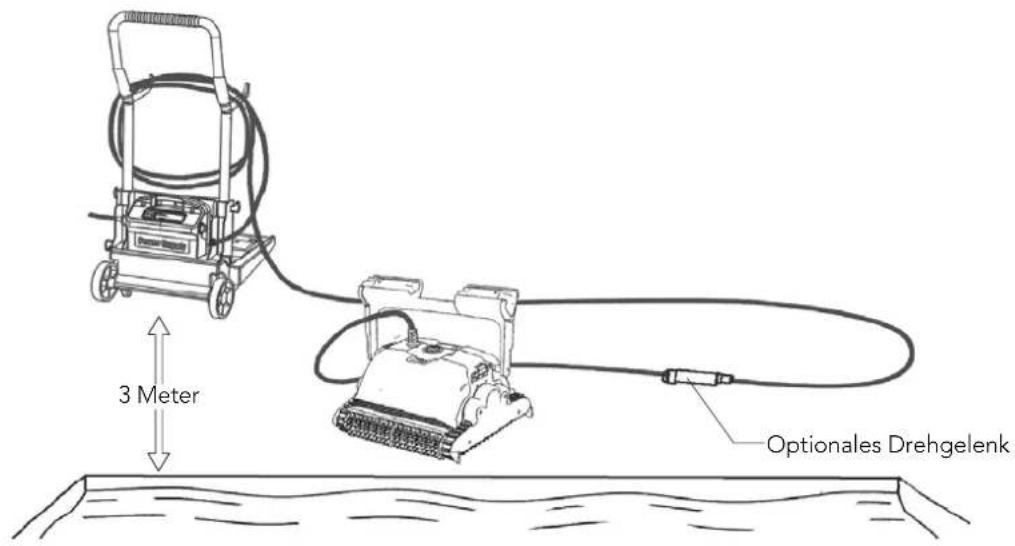

C. Auslegen des Kabels

Rollen Sie soviel Kabel ab wie Sie benötigen, um das gesamte Becken zu erreichen und legen es entlang der Schwimmbadseite aus. Vergewissern Sie sich, dass das Kabel keine Verdrehungen oder Knoten aufweist.

Benutzen Sie nur die vom Hersteller gelieferte Original-Stromversorgungseinheit.
⚠️ Die Stromversorgungseinheit ist spritzwasserdicht – tauchen Sie sie nicht ins Wasser ein.
Vor dem Ausführen von Wartungsarbeiten ziehen Sie den Stecker der Stromversorgungseinheit aus der Steckdose.
Stecken Sie den Stecker der Stromversorgungseinheit erst in die Steckdose, nachdem der Schwimmbadreinigungs-Roboter ins Wasser gelassen wurde.
⚠️ Vergewissern Sie sich, dass die Netzsteckdose mit einem Fehlerstromschutzschalter oder Erdschluss-Schutzschalter geschützt ist.

Teil 2 – In das Wasser

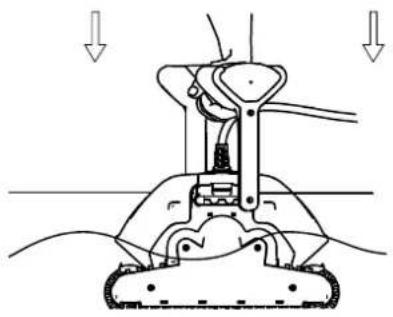

Eintauchen des Dolphin-Roboters in das Wasser.

Setzen Sie Ihren Dolphin-Roboter in das Schwimmbad und lassen ihn los.

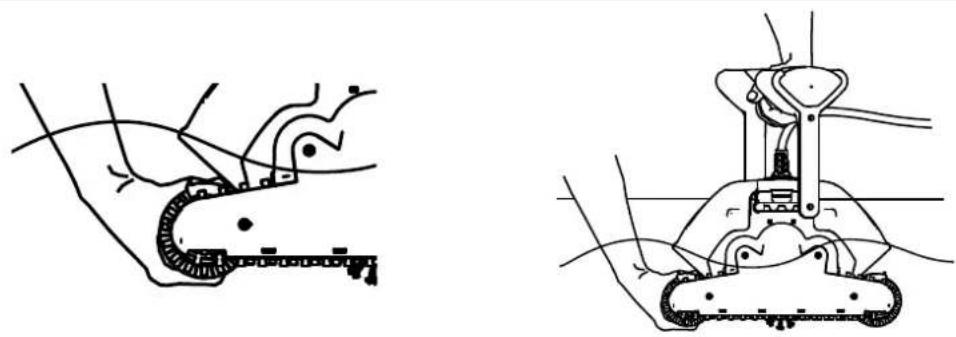

Hinweis: Wenn Sie kombinierte Bürsten oder Wunderbürsten benutzen, drücken Sie das Bürstenmaterial sanft, bis es sich vollkommen voll Wasser gesogen hat.

Anschalten des Dolphin-Roboters

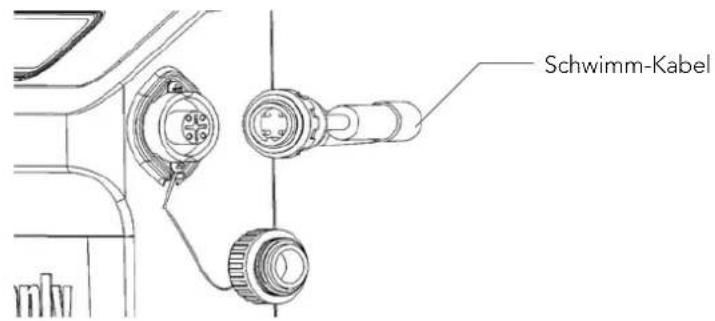

Verbinden Sie das Schwimmkabel des 1. Dolphin-Roboters mit der Stromversorgungseinheit.

Verbinden Sie das Stromkabel der 2. Stromversorgungseinheit mit dem Stromnetz.

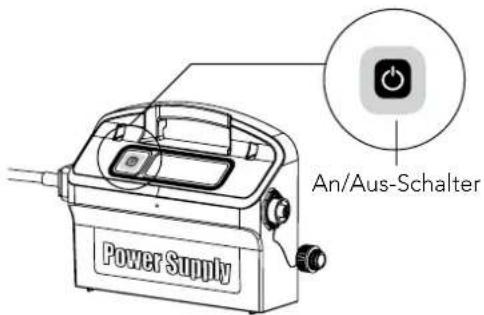

Betätigen Sie den AN-/AUS-Schalter. 3.

Daraufhin beginnt der Dolphin-Roboter 4. mit der Arbeit.

Hinweis: Wenn Ihr Modell über eine Fernbedienung verfügt, beachten Sie bitte die beiliegende Gebrauchsanweisung.

⚠️ Wichtig: Der Pool darf NICHT betreten werden, solange der Pool Reiniger in Betrieb ist.

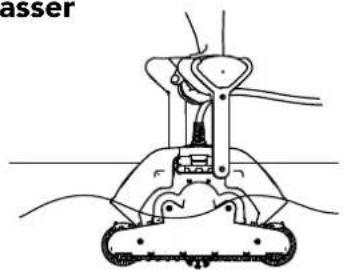

Teil 3 – Herausnehmen des Dolphin-Roboters aus dem Wasser

Trennen Sie die Stromversorgungseinheit vom Stromnetz ab, bevor Sie irgendwelche Wartungsarbeiten ausführen.

Wenn der Dolphin-Roboter seinen Zyklus noch nicht beendet hat, 1. schalten Sie die Stromversorgungseinheit ab und trennen sie vom Stromnetz.

Ziehen Sie den Dolphin-Roboter sanft mit Hilfe des Schwimmkabels an 2. die Wasseroberfläche. Jetzt können Sie ihn mit Hilfe des Handgriffs aus dem Wasser nehmen.

Wichtig: Ziehen Sie den Dolphin-Roboter nicht mit Hilfe des Schwimmkabels aus dem Wasser.

Abschnitt 3 – Routinemässige Wartung

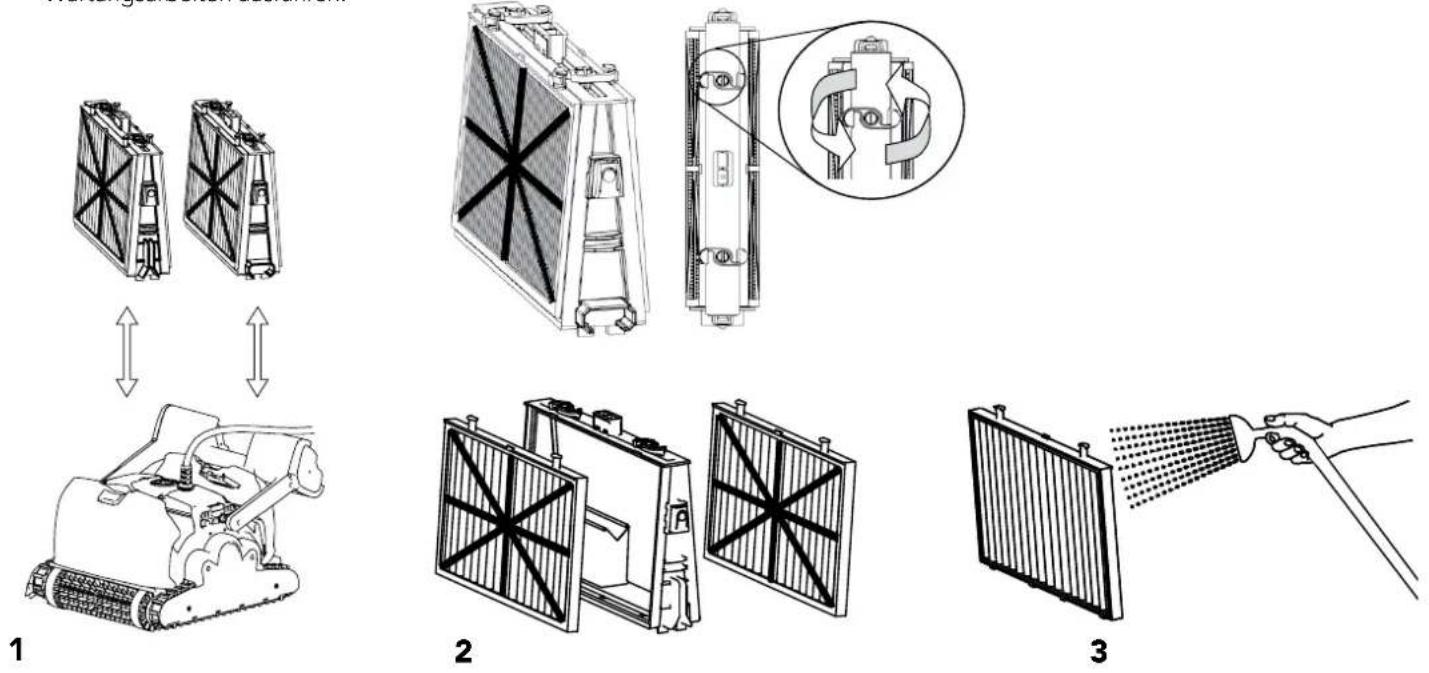

Teil 1 – Herausnahme und Reinigung der Filterelemente

Trennen Sie die Stromversorgungseinheit vom Stromnetz ab, bevor Sie irgendwelche Vartungsarbeiten ausführen.

Wiedereinbau

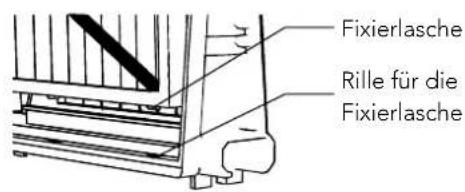

Schieben sie die Fixierlaschen an der Unterseite des Filterelements in die entsprechenden Rillen im Basisrahmen und schliessen dann den S-Klips.

Setzen Sie die Filter gemäss des Diagramms wieder ein. DRÜCKEN SIE DIE FILTER NICHT MIT GEWALT AN IHREN PLATZ.

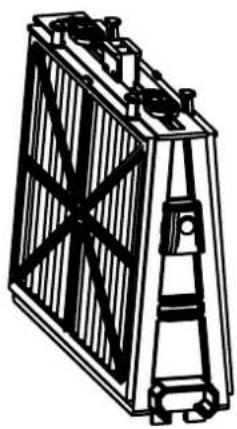

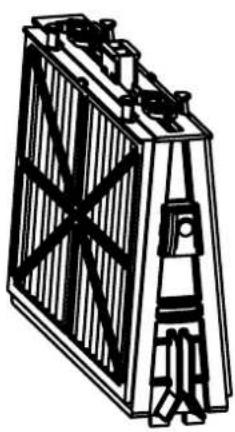

Geriffeltes Endstück

Achteckiges Eckstück

Wichtig: Gegebenenfalls müssen Sie die Anzeige des vollen Filterbeutels auf der Stromversorgungseinheit zurücksetzen.

Empfehlung: Spülen Sie alle Bürsten nach jedem Reinigungszyklus mit sauberem Wasser ab.

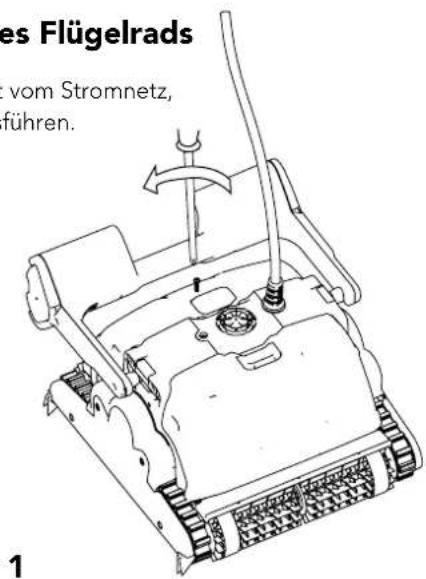

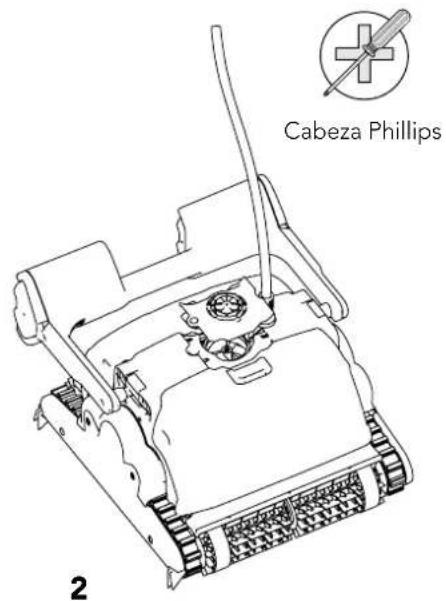

Teil 2 – Ausbau und Reinigung des Flügelrads

Trennen Sie die Stromversorgungseinheit vom Stromnetz, bevor Sie irgendeine Wartungsarbeit ausführen.

Nehmen Sie die Abdeckung des Flügelrads ab und reinigen dann das Flügelrad-Gehäuse. Danach setzen Sie die Abdeckung wieder zurück.

Teil 3 – Lagerungsanweisungen

Rollen Sie das Kabel auf und lagern es an einem trockenen Ort – vorzugsweise auf dem Caddy, falls vorhanden.

X Lagern Sie den Dolphin-Roboter nicht an einem Ort, der direktem Sonnenlicht ausgesetzt ist.
X Lagern Sie den Dolphin-Roboter nicht an einem Ort, der übermässiger Hitze ausgesetzt ist.
X Lagern Sie den Dolphin-Roboter nicht an einem Ort, der Frost ausgesetzt ist.

Wichtige Hinweise für ein besseres Scannen Ihres Schwimmbads

Die Schwimmkörper können seitwärts entlang der Rillen des Handgriff-Gehäuses bewegt werden.

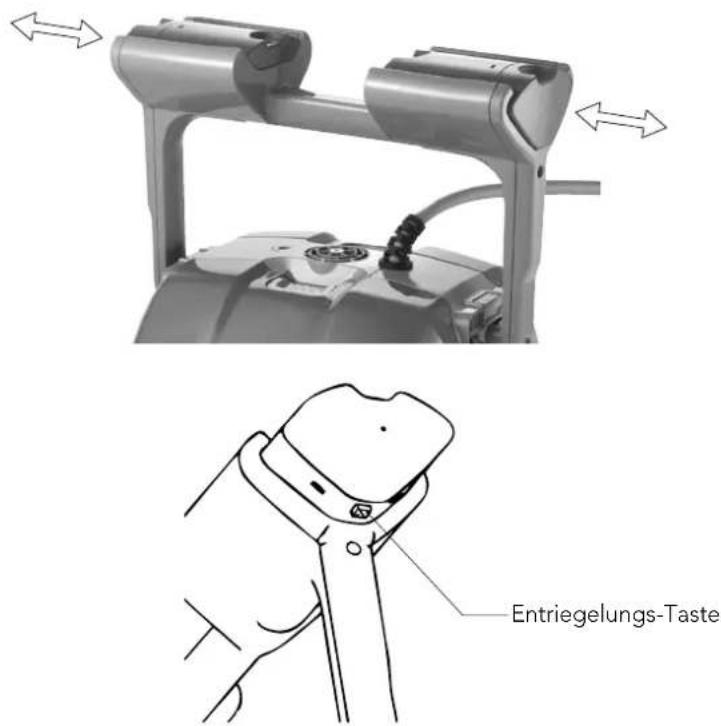

So können Sie die Schwimmkörper in den Rillen des Handgriff-Gehäuses verschieben

Drücken Sie den Schwimmkörper 1. nach aussen.

Um die Schwimmkörper wieder in ihre 2. ursprüngliche Position zurückschieben zu können, drücken Sie sie zurück, während Sie die Entriegelungstaste gedrückt halten.

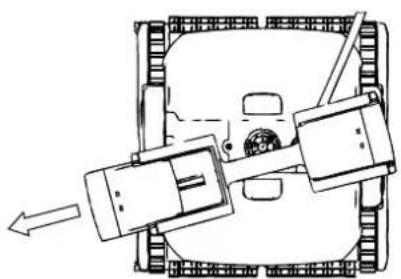

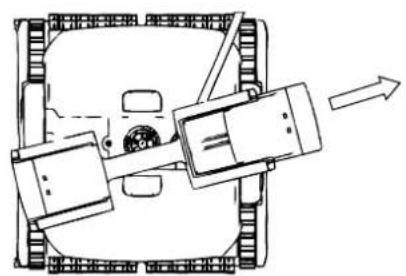

Es gibt drei Schwimmkörper-Konfigurationen:

Standardposition der Schwimmkörper.

Wenn er sich um weniger als 90° dreht, ziehen Sie den linken Schwimmkörper nach aussen.

Wenn er sich um mehr als 90° dreht, ziehen Sie den rechten Schwimmkörper nach aussen.

Anleitung zur Fehlerbehebung

Lesen Sie bitte diese Anleitung, bevor Sie sich an Ihren Dolphin-Händler wenden.

Die Wasserbedingungen des Schwimmbads müssen innerhalb folgender Parameter liegen:

PH: 7.0 – 7.4 Salz: Max 5,000 ppm
Temperatur: 12°C (54°F) bis 32°C (90°F) Chlor: Max 2 ppm

Symptom Lösung
Das Kabel verdreht sich oder wickelt sich auf Überprüfen Sie, ob sich im Schwimmbad ein Hindernis befindet
Der Dolphin-Roboter bewegt sich in Kreisen oder erreicht nicht alle Beckenbereiche oder bewegt sich nicht seitwärts an den Wänden	Überprüfen Sie die sich bewegenden Teile auf Fremdkörper
	Vergewissern Sie sich, dass die Filterkartusche sauber ist und die Filtertüren geschlossen sind
	Vergewissern Sie sich, dass genügend Kabel ausliegt, so dass der Roboter den gesamten Beckenbereich erreichen kann
	Sie sollten Algen von dem Boden und den Wänden des Schwimmbads entfernen, bevor Sie den Dolphin-Roboter am Saisonbeginn das erste Mal benutzen
	Stellen Sie den diagonalen Winkel des Griffs ein
Der Dolphin klettern die Wände nicht hoch Vergewissern Sie sich, dass die Filterkartusche sauber ist
