Caractéristiques	Détails
Type de produit	Robot de piscine
Dimensions	Longueur : 40 cm, Largeur : 38 cm, Hauteur : 28 cm
Poids	7 kg
Type de nettoyage	Nettoyage du fond et des parois de la piscine
Filtration	Filtre à mailles fines, facile à nettoyer
Capacité de nettoyage	Convient pour des piscines jusqu'à 12 mètres de longueur
Cycles de nettoyage	2 cycles : 1,5 heure et 2 heures
Système de navigation	Système de navigation intelligent avec détection d'obstacles
Alimentation	Alimentation 24V, faible consommation d'énergie
Accessoires inclus	Filtre, câble d'alimentation, chariot de transport
Maintenance	Nettoyage régulier du filtre, vérification des brosses
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité
Garantie	2 ans
Informations supplémentaires	Compatible avec tous types de revêtements de piscine

FOIRE AUX QUESTIONS - Dolphin M400 MAYTRONICS

Pourquoi mon Dolphin M400 ne démarre-t-il pas ?

Vérifiez que le robot est correctement connecté à l'alimentation et que la prise fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Le robot ne nettoie pas efficacement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que les brosses ne sont pas usées et qu'elles tournent librement.

Comment puis-je vider le filtre du Dolphin M400 ?

Retirez le robot de la piscine, ouvrez le compartiment à filtre et retirez le filtre. Rincez-le à l'eau claire pour enlever les débris.

Le robot reste bloqué dans un coin, que faire ?

Vérifiez la configuration de la piscine pour vous assurer qu'il n'y a pas d'obstacles. Vous pouvez également réinitialiser le robot en le débranchant et en le rebranchant.

Quelle est la durée de nettoyage du Dolphin M400 ?

Le Dolphin M400 a plusieurs cycles de nettoyage, généralement de 1,5 à 2 heures, selon la taille et l'état de votre piscine.

Comment programmer le Dolphin M400 pour un nettoyage automatique ?

Utilisez le panneau de contrôle pour sélectionner le mode de nettoyage et programmer les horaires souhaités. Consultez le manuel pour des instructions détaillées.

Mon Dolphin M400 fait un bruit étrange, que cela signifie-t-il ?

Un bruit anormal peut indiquer un problème avec le moteur ou les brosses. Vérifiez que rien n'entrave le fonctionnement normal et contactez un service technique si le bruit persiste.

Comment stocker le Dolphin M400 pendant l'hiver ?

Lavez-le soigneusement, retirez les filtres et les brosses, et stockez-le dans un endroit sec et à l'abri du gel.

Le robot ne se déplace pas correctement, que faire ?

Vérifiez que les roues ne sont pas bloquées et qu'elles tournent librement. Assurez-vous également que le robot est immergé correctement dans l'eau.

Où puis-je trouver des pièces de rechange pour le Dolphin M400 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de Maytronics ou chez des revendeurs agréés.

MODE D'EMPLOI Dolphin M400 MAYTRONICS

FR Guide d'utilisation

Liste des pièces fournies dans l'emballage

Filtre et cartouches

Robot nettoyeur de piscine Dolphin

Bloc d'alimentation électrique

Pièces X Remarque
Châssis des composants du filtre 2
Filtre ultrafin 4 filtres
Poche de rangement des sacs filtres 1
Filtre pour nettoyage de printemps 4 filtres
Bloc d'alimentation 1
Robot nettoyeur de piscine Dolphin 1
Kit Caddy 1
Les éléments optionnels sont disponibles sur demande de la part de votre distributeur Dolphin

Chapitre 1 - Description des principaux composants

1. Filtres

Deux types de filtres sont disponibles.

(pour nettoyage de printemps) + châssis

Pour piscines sales contenant des saletés de grande taille, par ex. des feuilles – utile en début de saison.

Cartouche de filtre ultrafin + châssis

A usage quotidien.

Réglage d'usine, défini par défaut.

2. Brosses

Trois types de brosses sont proposés en option, chacune d'elles étant conçue pour fournir une traction optimale sur différentes surfaces de piscine. Un seul ensemble brosse est fourni avec votre nettoyeur Dolphin.

Brosse PVC

pour surfaces en béton, PVC, fibre de verre et à revêtement.

Brosse combinée

pour surface rugueuse en céramique et pavés en mosaïque.

Brosse Wonder

pour sols en céramique lisse.

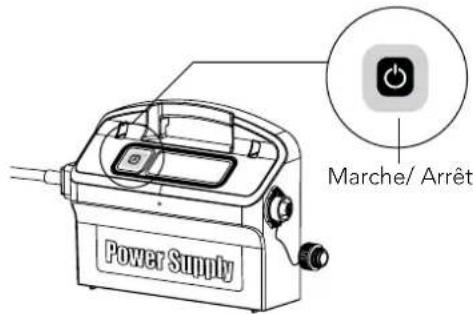

3. Bloc d'alimentation électrique

Alimentation numérique avec «Mode Interrupteur» (Switch mode):

Entrée - 100-250 AC Volts•

50-60 Hertz•

180 Watts•

Sortie - 30 VDC•

IP 54•

Power Supply Marche/ Arrêt

Chapitre 2 – Fonctionnement du Dolphin

1ère partie – Préparation du nettoyeur de piscine Dolphin

A. Montez le kit du charriot – mode d'assemblage indiqué séparément
B. Réglage de l'angle de la poignée du flotteur

Le réglage de l'angle de la poignée permet de déterminer la vitesse de progression du Dolphin le long de la ligne de bordure de l'eau.

1. Appuyez sur le loquet et maintenez-le ainsi.
2. Puis actionnez la poignée pour la mettre dans la position voulue, et relâchez le loquet pour bloquer la poignée dans l'angle ainsi déterminé.

Progression normale – pour un nettoyage plus efficace de la bordure de l'eau.

Progression rapide – vitesse accélérée – pour un nettoyage plus rapide mais moins appliqué de la bordure de l'eau.

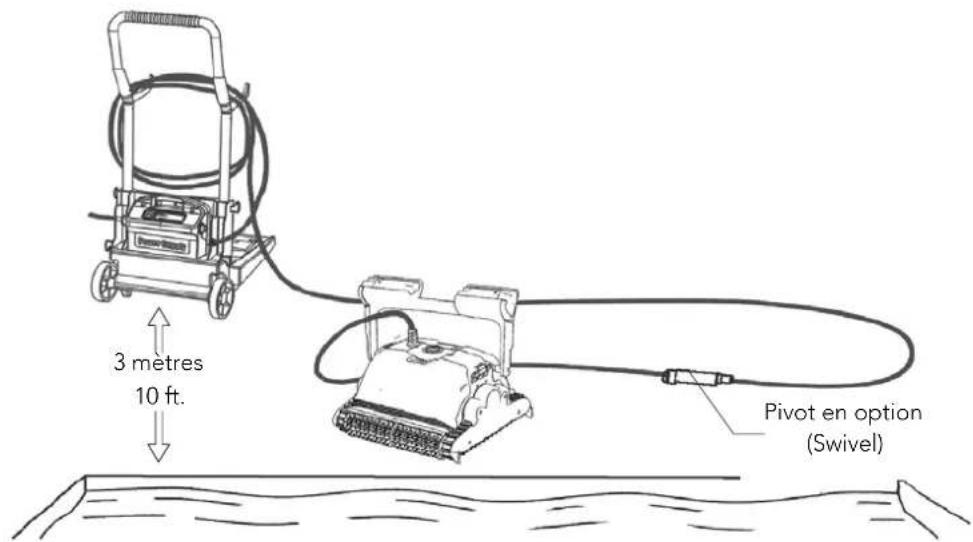

C. Disposition du câble

Déroulez le minimum nécessaire de câble pour assurer la couverture de toute la piscine. Veillez à le poser bien droit le long de la paroi et vérifiez qu'il ne présente ni nœuds ni torsades.

Utilisez exclusivement le bloc d'alimentation électrique d'origine.
Le bloc d'alimentation électrique est conçu anti-éclaboussures – Ne pas l'immerger dans l'eau.
Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.
! Ne branchez pas l'alimentation avant d'avoir placé le robot nettoyeur dans l'eau.
⚠ Assurez-vous que la prise du secteur est protégée par un interrupteur de mise à la terre (GFI) ou de fuite à la terre (ELI).

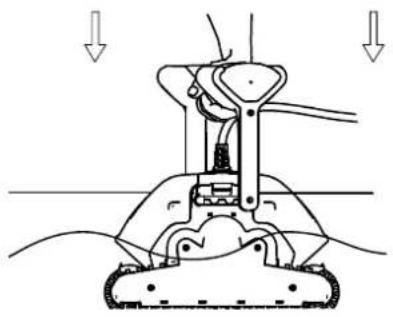

2ème partie – Insertion du Dolphin dans l'eau

Installation du Dolphin dans la piscine.

Plongez votre Dolphin dans la piscine, puis lâchez-le.

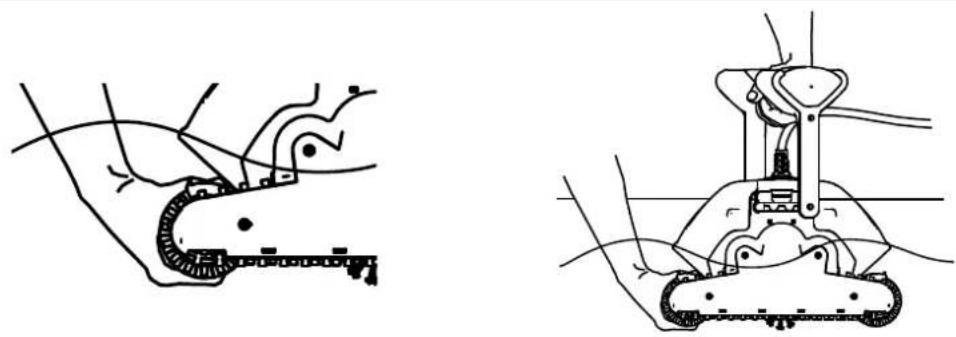

Remarque: lors de l'utilisation de brosses combinées ou de brosses Wonder, pressez doucement le matériau constituant la brosse pour l'humidifier à fond.

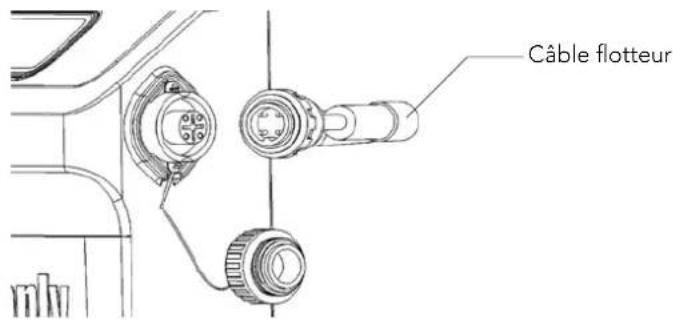

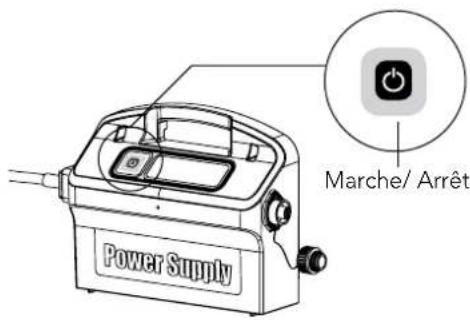

Mise sous tension du Dolphin

Reliez le câble flotteur du Dolphin au 1. bloc d'alimentation.

Reliez le câble électrique du bloc 2. d'alimentation au secteur.

Appuyez sur l'interrupteur de marche/ 3. arrêt (ON/ OFF).

Le Dolphin va maintenant entamer son 4. cycle de nettoyage.

Câble flotteur

Power Supply Marche/ Arrêt

Remarque: Si votre modèle comprend une télécommande, reportez-vous à sa notice d'emploi.

Important: NE PAS entrer dans la piscine lorsque le nettoyeur de piscine fonctionne.

3ème partie – Retrait du Dolphin hors de l'eau

Si le Dolphin n'a pas terminé son cycle, éteignez le bloc d'alimentation, 1. puis débranchez le secteur.

Tirez doucement les flotteurs jusqu'à ce que le Dolphin remonte à la 2. surface, ensuite relevez-le par la poignée.

Important: NE PAS soulever le Dolphin en tirant sur son câble.

Chapitre 3 – Maintenance de routine

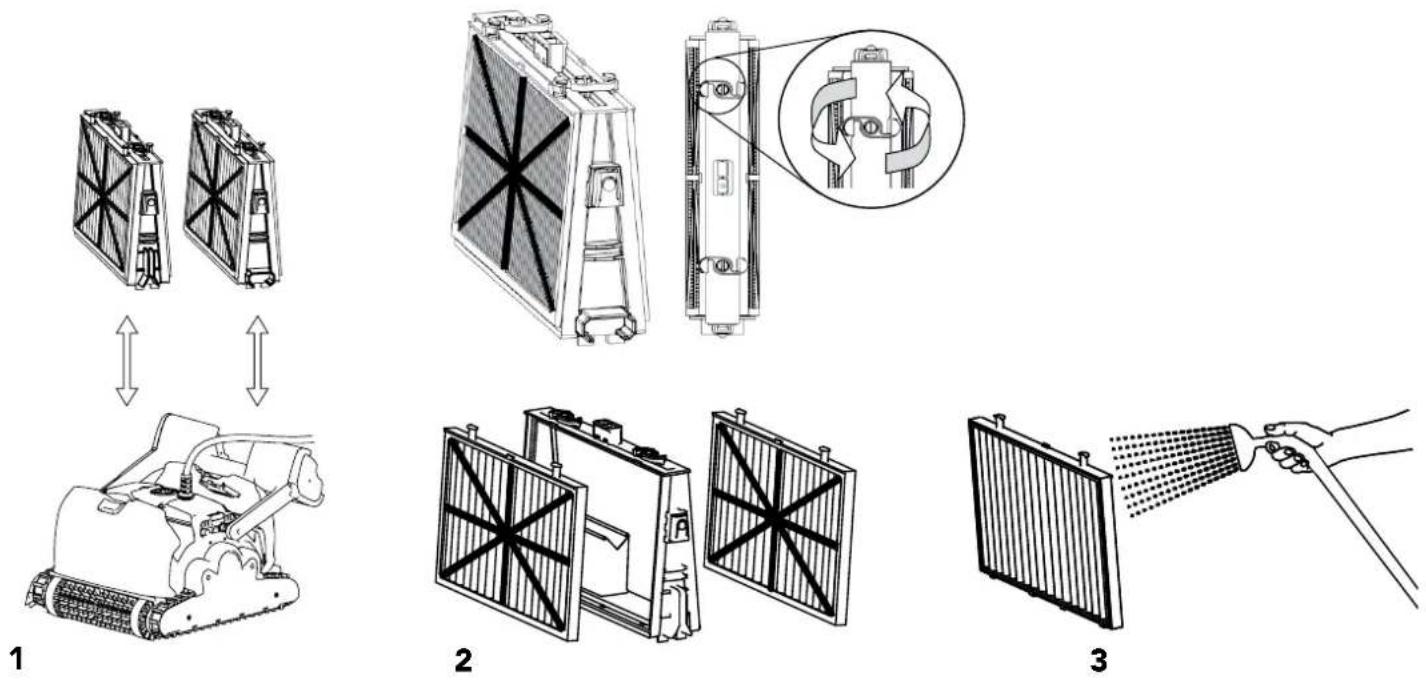

1ère partie – Extraction et nettoyage des composants du filtre

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

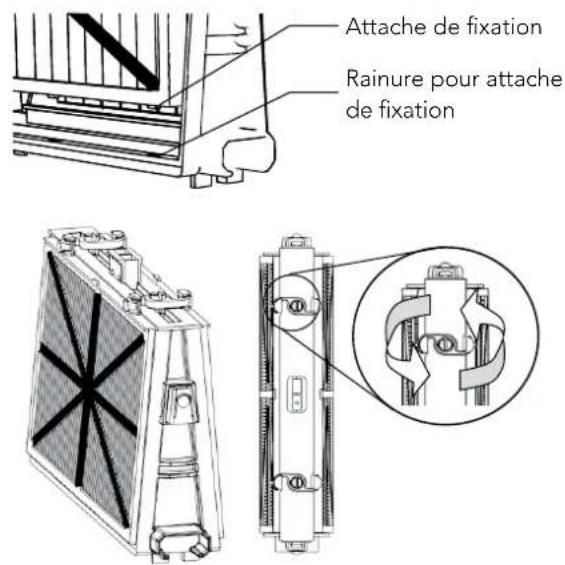

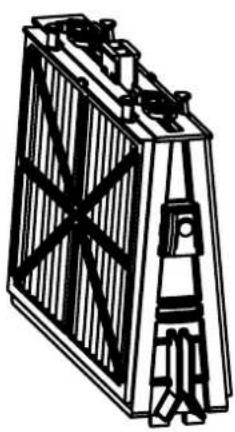

Remontage

Insérez les attaches de fixation au bas du filtre dans les rainures prévues à cet effet sur le châssis, ensuite fermez le crochet en « S ».

Réinstallez les filtres suivant le schéma NE PAS FORCER SUR LES FILTRES POUR LES METTRE EN PLACE.

Important: Le cas échéant, remettez l'indicateur de sac filtre à zéro sur le bloc d'alimentation.

Recommandation: Rincez toutes les brosses à l'eau claire après chaque cycle de nettoyage.

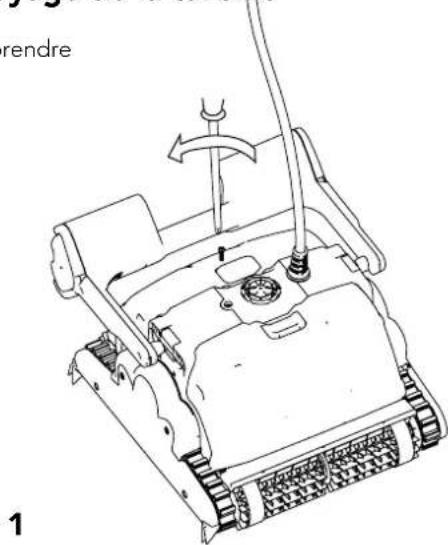

2ème partie - Démontage et nettoyage de la turbine

Débranchez l'alimentation avant d'entreprendre toute activité d'entretien.

Démontez le couvercle de la turbine et nettoyez son boîtier, ensuite remontez l'ensemble.

3ème partie – Instructions de rangement

Enroulez le câble et rangez-le dans un endroit sec et frais – de préférence sur le charriot si disponible.

X NE PAS ranger le Dolphin en exposition directe aux rayons du soleil.
X NE PAS ranger le Dolphin dans un endroit exposé à une chaleur excessive.
✗ NE PAS ranger le Dolphin dans un endroit exposé au gel.

Astuces utiles pour un meilleur balayage électronique de votre piscine

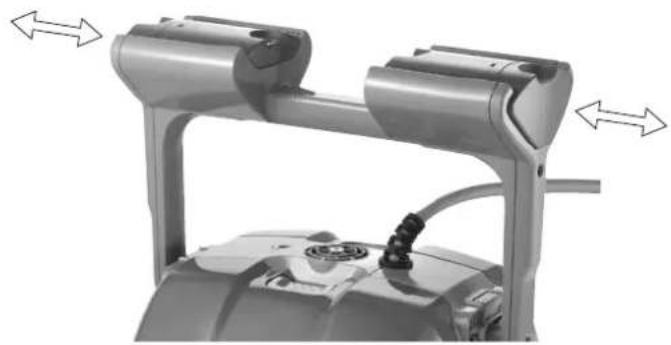

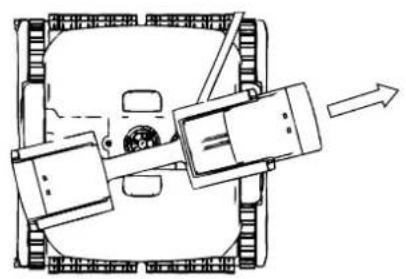

Les flotteurs peuvent être retirés latéralement dans le sens des rainures incluses dans les boîtiers de la poignée.

Pour faire glisser les flotteurs dans les rainures des boîtiers de la poignée:

Poussez les flotteurs vers l'extérieur.1.

Pour remettre les flotteurs dans leur 2. position d'origine, poussez-les en arrière tout en appuyant sur le bouton de dégagement situé dans la partie inférieure du flotteur.

Bouton de dégagement

Trois configurations sont possibles pour les flotteurs:

Flotteurs en position définie par défaut.

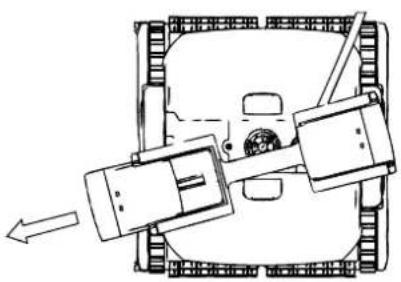

S'il pivote à moins de 90°, faites sortir le flotteur gauche pour redresser sa trajectoire.

S'il pivote à plus de 90°, faites sortir le flotteur droit pour redresser sa trajectoire.

Localisation des pannes

Avant de contacter votre distributeur Dolphin, veuillez lire attentivement ce guide.

L'eau de la piscine doit être conforme aux paramètres suivants:

PH : 7,0 – 7,4 Teneur en sel : max. 5000 ppm
Température : 12°C(54°F) to 32°C(90°F) Chlore : max. 2 ppm

Symptôme Solutions
Câble entortillé ou enroulé Vérifiez si un obstacle est présent dans	la piscine
	Changez la position diagonale de la poignée après chaque utilisation
	Réduisez la distance excessive de câble dans la piscine
	Assurez-vous que la cartouche du filtre est propre
	Redressez le câble et étalez-le régulièrement au soleil
Le Dolphin tourne en rond ou n'atteint pas toutes les surfaces de la piscine, ou encore il ne se déplace pas latéralement sur les parois	Vérifiez si des corps étrangers bloquent les parties mobiles
	Assurez-vous que la cartouche du filtre est propre et que les accès au filtre sont bien fermés
	Assurez-vous que la distance de câble tirée est suffisante pour couvrir toute la piscine
	Avant d'utiliser le Dolphin en début de saison, il est recommandé de brosser toutes les algues susceptibles de se trouver sur le sol et les parois de la piscine
	Réglez l'angle de la poignée
Le Dolphin n'escalade pas les parois Assurez-vous que la cartouche	du filtre est propre
	Pour un nettoyage en début de saison, utilisez les cartouches « Printemps » (Spring)
	Pour un nettoyage en début de saison, commencez par brosser toutes les algues susceptibles de se trouver sur le sol et les parois de la piscine
	Vérifiez si les brosses installées conviennent au revêtement de la piscine, et remplacez-les si nécessaire
	Vérifiez si les brosses sont usées, et remplacez-les si nécessaire.
	Assurez-vous que la turbine est propre
	Le cas échéant, vérifiez que la télécommande est paramétrée pour l'option « escalade des parois »
Le Dolphin ne plonge pas Assurez-vous que les brosses Wonder ou	les brosses combinées sont bien imprégnées d'eau
Le Dolphin se dégage de la paroi à hauteur de la bordure de l'eau	Si le Dolphin monte trop haut dans le parcours d'escalade, consultez votre distributeur Dolphin
La télécommande ne fonctionne pas Vérifiez si les piles doivent être changées
Le moteur ne fonctionne pas Vérifiez si la turbine est bloquée
	Vérifiez si le système d'entraînement est bloqué
	Vérifiez s'il existe un problème électrique (alimentation) en contrôlant l'arrivée du secteur Si l'arrivée du courant est correcte, veuillez contacter votre distributeur Dolphin
D'autres cas de panne sont consultables sur notre site Internet: http://www.maytronics.com
