Caractéristiques	Détails
Type de produit	Robot de piscine
Dimensions	Longueur : 40 cm, Largeur : 38 cm, Hauteur : 20 cm
Poids	7 kg
Type de nettoyage	Nettoyage du fond et des parois de la piscine
Filtration	Filtre à cartouche
Capacité du filtre	2 microns
Temps de cycle de nettoyage	2 heures
Type de piscine compatible	Piscines enterrées et hors sol
Surface de piscine recommandée	Jusqu'à 10 mètres de long
Alimentation	Alimentation 24V
Consommation énergétique	Environ 15 kWh par mois
Accessoires inclus	Câble de 18 mètres, filtre à cartouche
Garantie	2 ans
Entretien	Nettoyage régulier du filtre, vérification des roues et des brosses
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations supplémentaires	Facile à utiliser avec un fonctionnement autonome

FOIRE AUX QUESTIONS - Dolphin Active 20 MAYTRONICS

Pourquoi mon Dolphin Active 20 ne démarre-t-il pas ?

Assurez-vous que le robot est correctement branché et que l'alimentation est fonctionnelle. Vérifiez également que le câble n'est pas endommagé.

Le robot ne nettoie pas efficacement, que faire ?

Vérifiez que les filtres ne sont pas obstrués. Nettoyez-les si nécessaire. Assurez-vous également que le robot est adapté à la taille et à la forme de votre piscine.

Comment puis-je nettoyer les filtres du Dolphin Active 20 ?

Retirez les filtres du robot, rincez-les à l'eau claire et laissez-les sécher avant de les réinstaller.

Le robot fait un bruit étrange, que dois-je vérifier ?

Vérifiez si des débris sont coincés dans les roues ou le moteur. Assurez-vous que le robot est posé sur une surface plane.

Le câble d'alimentation s'emmêle, comment éviter cela ?

Avant de démarrer le robot, déroulez complètement le câble et vérifiez qu'il n'y a pas de nœuds. Utilisez un enrouleur de câble si nécessaire.

Comment puis-je stocker mon Dolphin Active 20 ?

Après utilisation, rincez le robot à l'eau douce, laissez-le sécher et rangez-le dans un endroit frais et sec, à l'abri du soleil.

Quel est le temps de nettoyage recommandé pour ma piscine ?

Pour un nettoyage optimal, il est recommandé de faire fonctionner le Dolphin Active 20 pendant 2 à 3 heures, selon la taille et la saleté de la piscine.

Mon robot ne grimpe pas sur les parois, est-ce normal ?

Le Dolphin Active 20 est conçu pour les piscines à fond plat. Si votre piscine a des parois très lisses, cela peut affecter sa capacité à grimper.

Que faire si le robot ne retourne pas à sa base ?

Vérifiez que le câble n'est pas trop court et qu'il ne s'est pas enchevêtré. Assurez-vous également qu'il n'y a pas d'obstacles sur son chemin.

Puis-je utiliser le Dolphin Active 20 pour nettoyer une piscine hors-sol ?

Oui, le Dolphin Active 20 peut être utilisé dans certaines piscines hors-sol. Assurez-vous que la piscine est suffisamment profonde pour que le robot fonctionne correctement.

MODE D'EMPLOI Dolphin Active 20 MAYTRONICS

5.2 Introduction du nettoyeur dans la piscine ......................... 16

5.3 Voyants lumineux - pour modèle Classic 12+ uniquement 16

5.4 Sortie du nettoyeur hors de la piscine ............................... 17

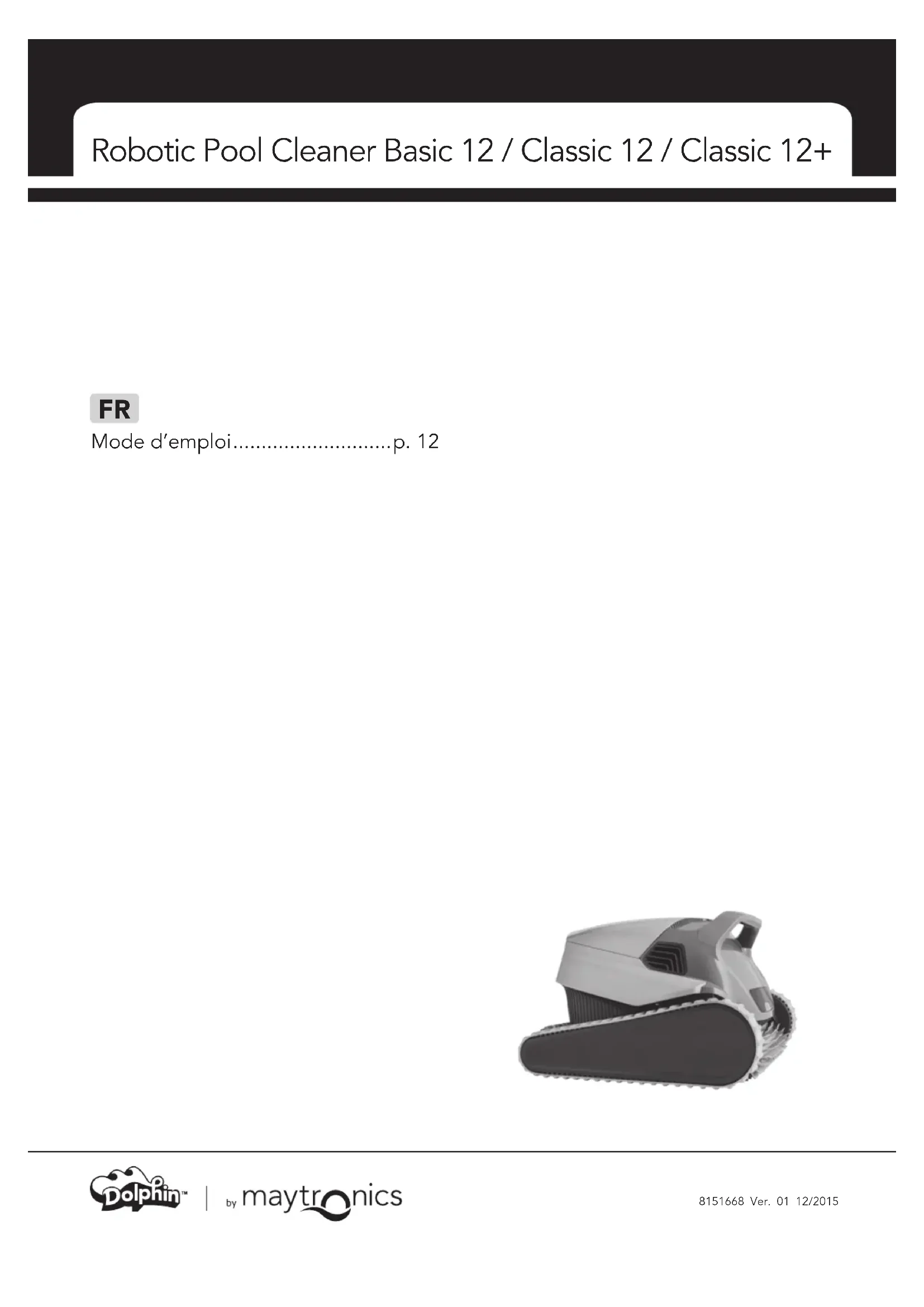

Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ | Mode d'emploi Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ Mode d'emploi

Nous vous remercions d'avoir choisi le nettoyeur de piscine robotique Maytronics.Nous sommes certains que votre nettoyeur de piscine robotique Maytronics vous servira à garder votre piscine propre de manière fiable, commode et économique. Son système de filtration fiable pour toutes les piscines et son brossage actif améliorent l’hygiène de la piscine.Les nettoyeurs de piscine robotiques Maytronics possèdent des technologies de nettoyage élaborées, fournissent des performances durables et ils sont d'un entretien facile. Ainsi vous et votre famille aurez le loisir d'apprécier votre bain en toute confiance de nager dans une piscine tout à fait propre.

Protection du moteur: IP 68Profondeur minimale: 0,80m / 2,6'Profondeur maximale: 5m / 16,4'

• Utilisez exclusivement l'alimentation d'origine qui vous a été fournie • Assurez-vous que la prise électrique est protégée par un disjoncteur différentiel ou un interrupteur différentiel• Gardez l'alimentation à distance de toute eau stagnante• Placez l'alimentation à une distance de 3m/10' au moins du bord de la piscine• Ne pas entrer dans la piscine lorsque le nettoyeur de piscine est en fonctionnement• Débranchez l'alimentation avant toute opération d'entretien

3.2 Mesures de précaution

Utilisez le nettoyeur de piscine seulement lorsque l'état de l'eau remplit les conditions suivantes :Chlore 4 ppm maximumpH 7.0-7.8Température 6-34°C / 43-93°FNaCl 5000 ppm maximum CAUTION Alimentation numériqueEntrée : 100-125 AC Volts / 200-230 AC Volts 50-60 HertzSortie : <30 VDC IP 5414 Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ | Mode d'emploi

4. PIECES DU NETTOYEUR DE PISCINE

Caddy kit - optionnel Alimentation Options de filtrage Nettoyeur de piscine du modèle Basic 12 / Classic 12 / Classic 12+15 Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ | Mode d'emploi

Avant d'utiliser votre nettoyeur de piscine pour la première fois, effectuez les opérations suivantes : Placez l'alimentation à peu près au milieu de la longueur de la piscine, à une distance de 3m/10' du bord de celle-ci. Déroulez complètement le câble et déployez-le de façon à ce qu'il ne comporte pas de replis. Connectez le câble flottant à l'alimentation, alignez l'ergot du connecteur avec l'encoche de la prise sur l'alimentation (1), puis tournez dans le sens des aiguilles d'une montre (2). Branchez l'alimentation sur une prise de courant, en la laissant sur la position éteinte. 3m/10ft

Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ | Mode d'emploi Voyants lumineux.

5.2 Introduction du nettoyeur dans la piscine

5.3 Voyants lumineux - pour model Classic 12+ uniquement

Introduisez le nettoyeur dans la piscine. Lâchez-le et laissez-le descendre jusqu'au fond. Assurez-vous que le câble flottant ne rencontre pas d'obstruction.

Allumez l'alimentation. Le nettoyeur se met à fonctionner jusqu'à ce qu'il complète le cycle de nettoyage.

Voyant Indication Bleu clignotant Fonctionnement normal du nettoyeur de piscine Vert clignotant Communication de la télécommande ou du téléphone intelligent avec le nettoyeur de piscine

Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ | Mode d'emploi CAUTION Eteignez l'alimentation et débranchez le câble de la prise de courant. CAUTION NE JAMAIS SORTIR LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE FLOTTANT. Au moyen du câble flottant, rapprochez le nettoyeur du bord de la piscine. Saisissez la poignée du nettoyeur et sortez celui-ci de la piscine. Posez le nettoyeur au bord de la piscine et laissez l'eau se vider.

5.4 Sortie du nettoyeur hors de la piscine

Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ | Mode d'emploi

6. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE

CAUTION Assurez-vous que l'alimentation est éteinte et débranchée. Il est fortement recommandé de nettoyer le filtre après chaque cycle de nettoyage. Attention : Ne laissez pas les panneaux de filtrage sécher avant de les nettoyer.

6.1 Nettoyage après usage – Désassemblage et nettoyage du panier à double

filtrage Ouvrez le couvercle des filtres. Lors de l'ouverture du couvercle des filtres, la poignée se soulève indépendamment.

Soulevez le panier. Ouvrez le loquet pour relâcher le panneau du bas et extraire les déchets.

Nettoyez le panier de filtrage au moyen d'un jet d'eau.

Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ | Mode d'emploi

6.2 Nettoyage périodique – recommandé au moins une fois par mois

Démontez les 4 panneaux ultrafins du panier extérieur, en suivant la procédure: En tenant la poignée baissée, sortez le panier intérieur. Démontez les panneaux : commencez par presser sur le panneau 1 avec vos pouces. Continuez à démonter les paniers dans l'ordre des numéros :

>4. Nettoyez les panneaux de filtrage au moyen d'un jet d'eau. Remettez les panneaux de filtrage en place dans l'ordre suivant: 4

Replacez le panier de filtrage intérieur, réinsérez l'assemblage de filtrage dans le nettoyeur et fermez le couvercle.

Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ | Mode d'emploi

7. NETTOYAGE DE L'HELICE

CAUTION Assurez-vous que l'alimentation est éteinte et débranchée. Enlevez les déchets pris dans l'hélice selon la procédure suivante:

7.1 Si vous remarquez que des déchets sont pris dans l'hélice:

Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ | Mode d'emploi

8. RANGEMENT HORS SAISON

Si le nettoyeur de piscine va se trouver inutilisé pendant une période prolongée, prenez les précautions suivantes:

• Assurez-vous qu'il ne reste pas d'eau à l'intérieur du nettoyeur de piscine

• Nettoyez bien les paniers et les panneaux de filtrage, puis remettez-les en place

• Enroulez soigneusement le câble de façon à ce qu'il ne comporte pas de replis

• Entreposez le nettoyeur de piscine dans un endroit protégé, à l'abri de l'atteinte directe du soleil, des intempéries et du gel, à une température située dans la plage 5°-45°C/ 41°-113°F

7.2 Remontez le compartiment de l'hélice selon la procédure suivante :

Nettoyeur de piscine robotique Basic 12 / Classic 12 / Classic 12+ | Mode d'emploi

Si les solutions suggérées ne résolvent pas le problème, veuillez contacter votre distributeur ou le centre de service. Symptôme Cause possible Action correctrice L'alimentation ou son voyant d'allumage ne fonctionnent pas.

• Pas de tension dans la prise du mur.

• L'alimentation n'a pas été allumée.

• Le câble d'alimentation n'est pas bien branché dans la prise.

• Vérifiez qu'il y a du courant dans la prise.

• Vérifiez le branchement de l'alimentation et que le bouton d'allumage a été pressé.

• Vérifiez que le câble d'alimentation est bien branché à fond dans la prise.

• Eteignez l'alimentation. Attendez 30 secondes, puis rallumez. Le nettoyeur de piscine ne se déplace pas.

• Le câble flottant n'est pas bien connecté à la prise de l'alimentation.

• Un obstacle obstrue l'hélice, les chenilles ou les roues.

• Vérifiez que le câble flottant est bien branché à fond dans la prise de l'alimentation.

• Débranchez l'alimentation. Ouvrez le couvercle de l'hélice et vérifiez qu'elle n'est pas obstruée. Vérifiez que rien ne bloque les chenilles ou les roues. Le nettoyeur de piscine tourne sur lui-même.

• Panier de filtrage bouché.

• Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.

• Position incorrecte de l'alimentation.

• L'eau de la piscine ou les algues dépassent les valeurs spécifiées.

• Nettoyez le panier de filtrage.

• Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).

• Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.

• Corrigez l'état de l'eau et de la piscine. Le nettoyeur de piscine tourne ou se déplace dans une seule direction.

• Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.

• Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2). Le nettoyeur de piscine se déplace, mais il ne nettoie pas la piscine.

• Panier de filtrage bouché.

• Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.

• Nettoyez le panier de filtrage.

• Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2). Le nettoyeur de piscine ne nettoie qu'une partie de la piscine.

• Position incorrecte de l'alimentation.

• Une longueur insuffisante du câble flottant est libérée pour le fonctionnement correct du nettoyeur de piscine.

• Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.

• Vérifiez qu'il y a une longueur suffisante de câble flottant pour que le nettoyeur de piscine puisse atteindre toute la surface de la piscine.

• Nettoyez le panier de filtrage. Le câble comporte des replis.

• Panier de filtrage bouché.

• Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.

• Nettoyez le panier de filtrage.

• Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).

• Pour éliminer les replis, tendez le câble complètement et laissez-le ainsi pendant une journée au soleil. Le nettoyeur de piscine ne grimpe pas sur les murs.

• Panier de filtrage bouché.

• Algues sur les murs.

• Valeur incorrecte du pH.

• Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.

• Nettoyez le panier de filtrage.

• Vérifiez les valeurs des produits chimiques dans l'eau. Des valeurs incorrectes risquent d'encourager le développement des algues, rendant les murs glissants. Si c'est le cas, corrigez, puis brossez les murs.

• Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).8151668 Ver. 01 12/2015 www.maytronics.com Robotic Pool Cleaner Basic 12 / Classic 12 / Classic 12+
