Produkttyp	Poolreinigungsroboter
Marke	Maytronics
Modell	Dolphin Pro X2
Abmessungen (L x B x H)	Ca. 46 x 46 x 28 cm
Gewicht	Ca. 10,5 kg
Kabellänge	15 m
Stromversorgung	Externes Netzteil, Eingang 100-240 V AC, 50-60 Hz, 180 W, Ausgang <30 V DC, IP54
Motorschutz	IP68 (tauchfähig)
Einsatztauchtiefe	0,80 m bis 5 m
Wassertemperatur	6 °C bis 34 °C
Empfohlener pH-Wert	7,0 - 7,8
Maximaler Chlorgehalt	4 ppm
Maximale Salinität	5000 ppm
Filtersystem	Waschbarer Filterbeutel, Füllstandsanzeige
Voreingestellte Reinigungszyklen	Schnell (4h), Effizient (6h), Extra (8h)
Reinigungsmodi	Standard, Ultra Clean, Nur Boden, Nur Wände
Funktionen	Wonderbürste, Gyroskop, intelligente Navigation, Wandklettern, Reinigung bis zur Wasserlinie
Fernbedienung	Kabellos, mit manueller und automatischer Steuerung, Batteriestandsanzeige
Timerfunktion	Verzögerter Start (1h oder 2h)
Wartung	Maschinenwaschbarer Filter (Schonwaschgang), abspülbare Bürsten, Lagerung auf Caddy
Garantie	Händler kontaktieren

Häufig gestellte Fragen - Dolphin Pro X2 MAYTRONICS

Wie schalte ich den Dolphin Pro X2 ein?

Nachdem Sie den Roboter montiert und in den Pool eingetaucht haben, schließen Sie das Netzteil an eine durch einen Fehlerstromschutzschalter geschützte Steckdose an. Der Roboter startet automatisch oder Sie können die Fernbedienung verwenden. Stellen Sie sicher, dass das Kabel schwimmt und der Roboter auf dem Boden aufliegt.

Was tun, wenn der Roboter sich nicht bewegt oder stecken bleibt?

Überprüfen Sie, ob der Filterbeutel voll ist (rote Anzeige leuchtet). Reinigen Sie den Filter und drücken Sie ggf. Reset. Überprüfen Sie den Impeller auf Fremdkörper. Stellen Sie sicher, dass die Bürsten und Wonder-Ringe weich und nicht verstopft sind.

Wie reinige ich den Filterbeutel?

Entfernen Sie den Filterbeutel und spülen Sie ihn mit dem Wasserschlauch aus. Für eine gründliche Reinigung waschen Sie ihn in der Waschmaschine im Schonwaschgang. Setzen Sie ihn vor dem nächsten Gebrauch wieder richtig ein.

Wie lagere ich den Roboter im Winter?

Entleeren Sie das gesamte Wasser aus dem Roboter, reinigen Sie den Filter und setzen Sie ihn wieder ein, wickeln Sie das Kabel ohne Knicke auf, und stellen Sie den Roboter umgekehrt auf seinen Caddy an einem schattigen Ort. Lagertemperatur: zwischen 5 °C und 45 °C.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie das Batteriesymbol auf dem Bildschirm: Wenn es blinkt, ersetzen Sie die Batterien durch neue. Nähern Sie sich dem Netzteil, um den Funkempfang zu verbessern (Signalstärkebalken). Wenn das Problem weiterhin besteht, setzen Sie die Fernbedienung zurück, indem Sie die Batterien entfernen.

Wie verwende ich die Timerfunktion?

Drücken Sie auf der Fernbedienung die Timer-Taste (Uhr), um zwischen sofortigem Start, 1h oder 2h Verzögerung zu wählen. Der Reinigungszyklus beginnt zur eingestellten Zeit.

Welche Reinigungsmodi sind verfügbar?

Die Modi sind: Standard (Boden + Wände), Ultra Clean (stärker und langsamer), Nur Boden, und Nur Wände. Verwenden Sie die Fernbedienung, um den gewünschten Modus auszuwählen.

Die rote Anzeige am Netzteil bleibt nach dem Reinigen des Filters an. Was tun?

Drücken Sie die Reset-Taste (Rücksetzen) am Netzteil, während der Roboter läuft. Wenn die Anzeige weiterhin leuchtet, überprüfen Sie, ob der Filter richtig positioniert und nicht beschädigt ist.

Kann ich den Dolphin Pro X2 in einem Salzwasserpool verwenden?

Ja, er ist mit einer maximalen Salinität von 5000 ppm kompatibel. Beachten Sie auch die pH-Empfehlungen (7,0-7,8) und den Chlorgehalt (max 4 ppm). Es ist keine besondere Anpassung erforderlich.

Wie ersetze ich die Bürsten oder den Filterbeutel?

Die Bürsten und der Filterbeutel sind Verschleißteile. Kontaktieren Sie Ihren Maytronics-Händler oder sehen Sie im Handbuch nach den Referenzen. Der Austausch ist einfach: Entklipsen Sie die alten Bürsten und klipsen Sie die neuen ein. Der Filterbeutel lässt sich ohne Werkzeug entfernen und wieder einsetzen.

BEDIENUNGSANLEITUNG Dolphin Pro X2 MAYTRONICS

DE Bedienungsanleitung

Dolphin PROX 2 Gyro Pool Reiniger...... s. 41-50

1. EINFÜHRUNG......42
2. TECHNISCHE BESCHREIBUNG....42
3. WARNUNGEN UND SICHERHEITSHINWEISE....42

3.1. Warnungen....42
3.2. Sicherheitshinweise 42

1. POOLREINIGER-TEILE....43
2. VERWENDUNG DES POOLREINIGERS....44

5.1. Einstellung....44
5.2. Einsetzen des Poolreinigers in den Pool....45
5.3. Entnahme des Poolreinigers aus dem Pool....45
5.4. Wartung....46
5.5. Lagerung außerhalb der saison....47

1. STROMVERSORGUNG 48
2. FERNBEDIENUNGSEINHEIT....49

CADDY MONTAGE....81

Dolphin PROX 2 Gyro Pool Reiniger

Bedienungsanleitung

1. EINFÜHRUNG

Vielen Dank, dass Sie einen Maytronics Roboter-Poolreiniger erworben haben.

Wir sind sicher, dass Ihr Maytronics Roboter-Poolreiniger für verlässliche, bequeme und kostengünstige Poolreinigung sorgen wird. Seine verlässliche Filterung unter allen Poolbedingungen, das aktive Abbürsten und die die gesamte Fläche erreichende Bürste erhöhen maximal die Pool-Hygiene.

Der Roboter-Poolreiniger von Maytronics bietet hochentwickelte Reinigungstechnologie, dauerhafte Leistung und einfache Wartung. Sie und Ihre Familie können das Bad in der Gewissheit eines vollkommen sauberen Pools genießen.

2. TECHNISCHE BESCHREIBUNG

Motorschutz: IP 68

Mindesttiefe: 0.80m/2.6ft

Höchsttiefe: 5m/16.4ft

3. WARNUNGEN UND SICHERHEITSHINWEISE

3.1. Warnungen

• Nur das Original-Stromversorgungsgerät verwenden
• Stellen Sie sicher, dass die Steckdose durch einen Fl-Schutzschalter (GFI) oder einen Fehlerstromschutzschalter (ELI) geschützt ist
  • Halten Sie das Stromversorgungsgerät von stehendem Wasser fern
• Positionieren Sie das Stromversorgungsgerät mindestens 3m/10ft vom Poolrand entfernt
  • Gehen Sie nicht in den Pool, solange der Poolreiniger arbeitet
• Stecken Sie das Stromversorgungsgerät aus, bevor Sie Wartungsarbeiten durchführen

3.2. Sicherheitshinweise

Wenn Sie den Poolreiniger nicht verwenden, lagern Sie ihn auf dem Caddy an einem schattigen Platz. Verwenden Sie den Poolreiniger nur bei folgenden Wasserbedingungen:

Chlor Maximal 4 ppm

pH 7,0 - 7,8

Temperatur 6 – 34°C (43-93°F)

NaCl Maximum = 5000 ppm

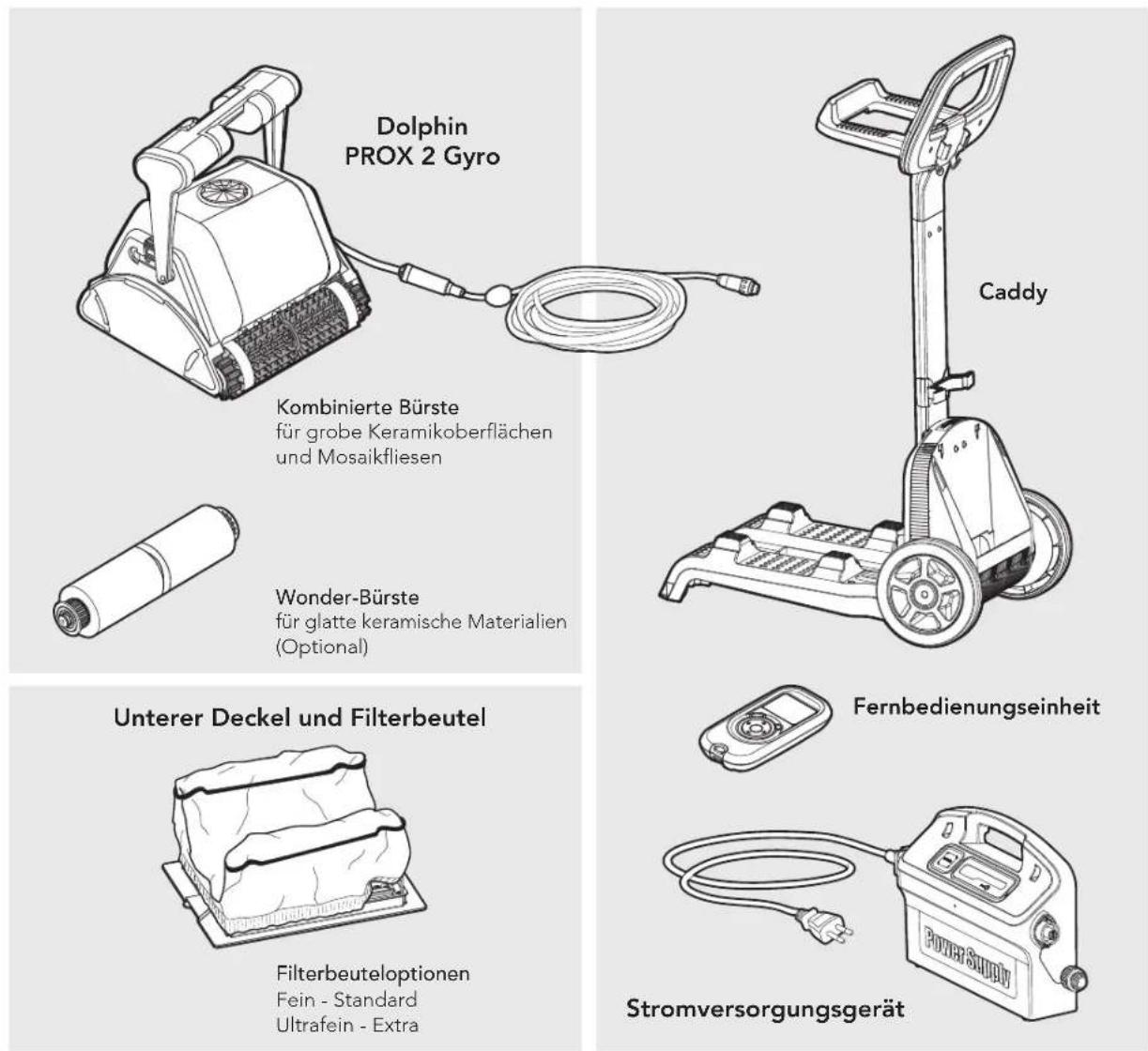

4. POOLREINIGER-TEILE

5. VERWENDUNG DES POOLREINIGERS

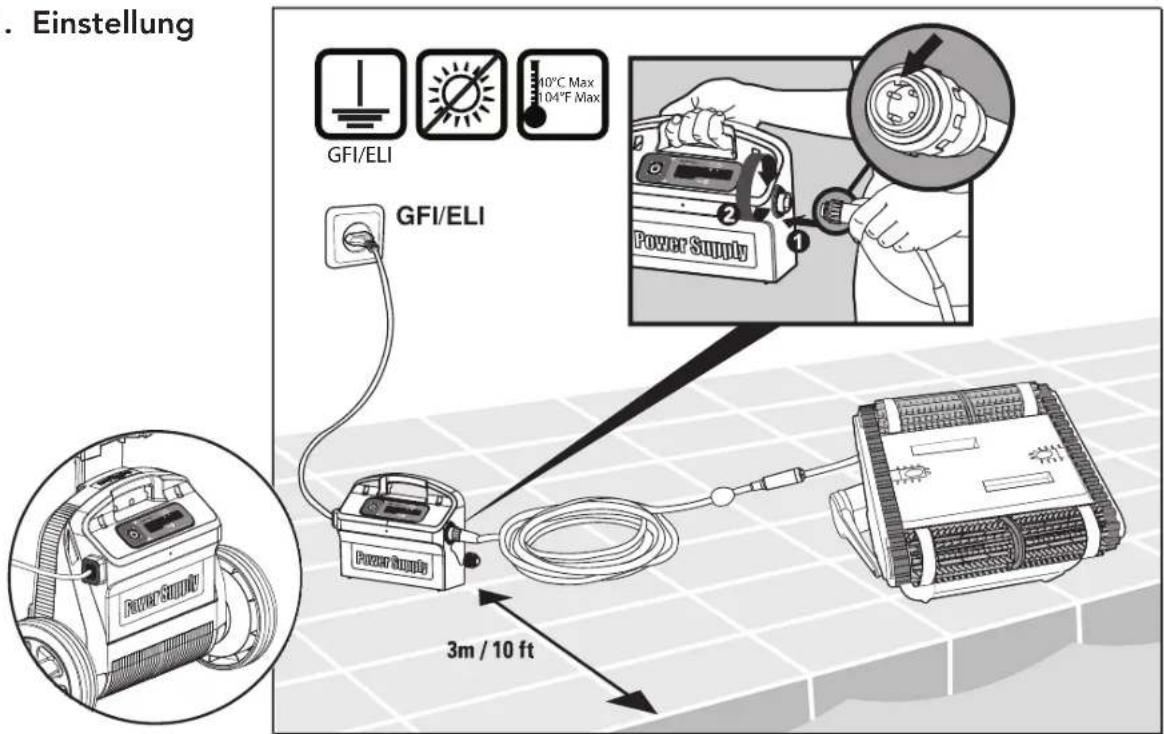

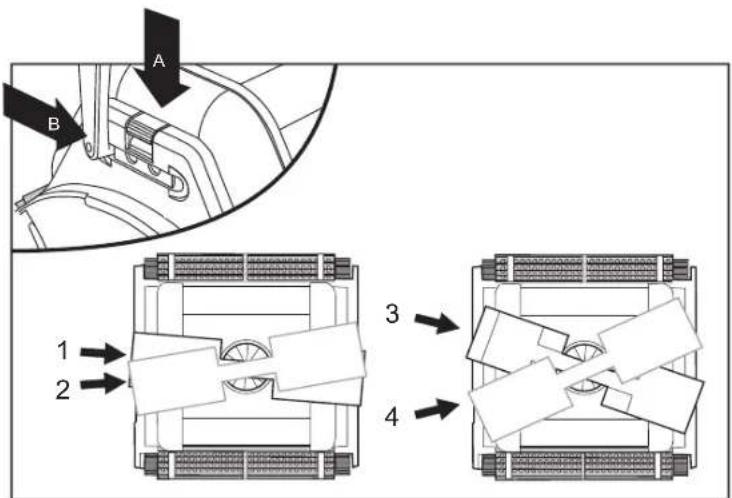

5.1. Einstellung

Ändern Sie die Position der Griffs für die Seitwärtsbewegung des Roboters entlang der Wasserlinie.

Um den Griffwinkel einzustellen:

A. Drücken Sie den Riegel nach unten und halten Sie ihn in dieser Position.
B. Bewegen Sie den Griff in die gewünschte Position, und lassen Sie den Riegel los um den Griff in dieser Position zu halten.

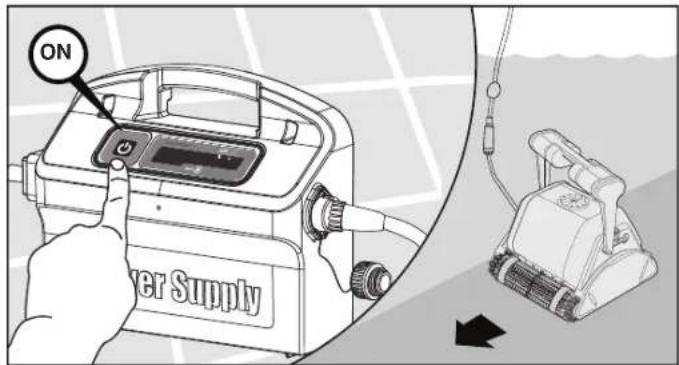

5.2. Einsetzen des Poolreinigers in den Pool

Wenn die Wonder - Bürste/ die Wonder - Ringe trocken sind, tauchen Sie sie in Wasser bis sie weich geworden sind.

Schwenken sie den roboter von seite zu seite oder kippen sie ihn um, um den lufteinschluss zu befreien. Lassen Sie ihn auf den Boden sinken.

Stellen Sie das Stromversorgungsgerät auf ON

5.3. Entnahme des Poolreinigers aus dem Pool

Der roboter wird am ende des waschzyklus automatisch abschalten.

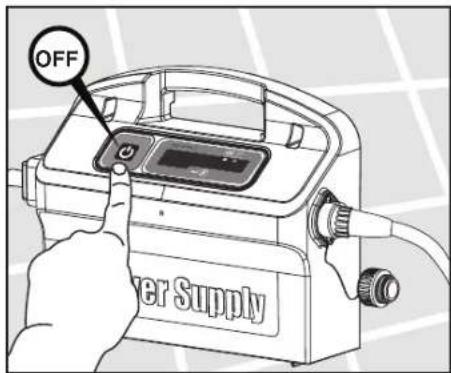

Schalten Sie das Gerät AUS und ziehen Sie den Netzstecker

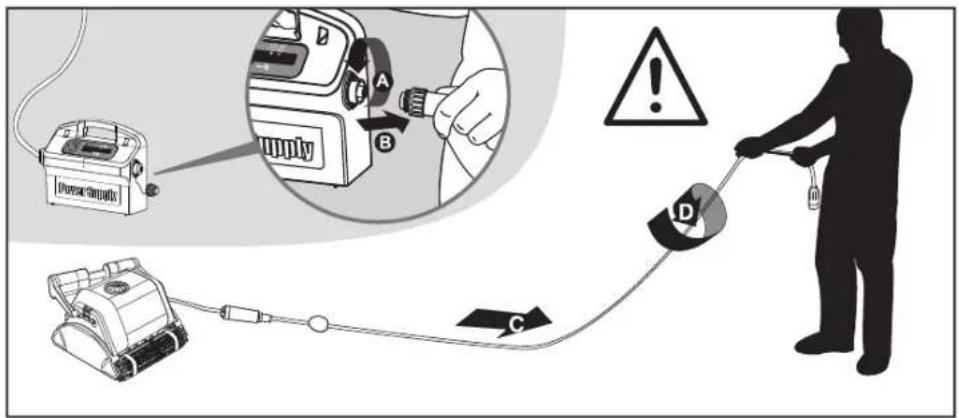

Ziehen Sie den Poolreiniger am Schwimmkabel zum Poolrand.

zIEHEN SIE DEN POOLREINIGER NICHT AM KABEL AUS DEM POOL

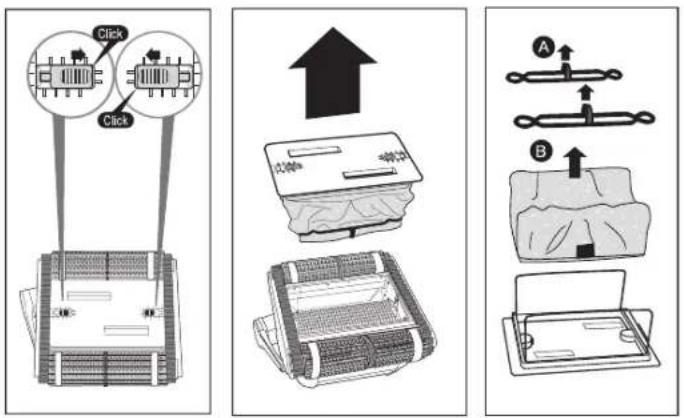

5.4. Wartung

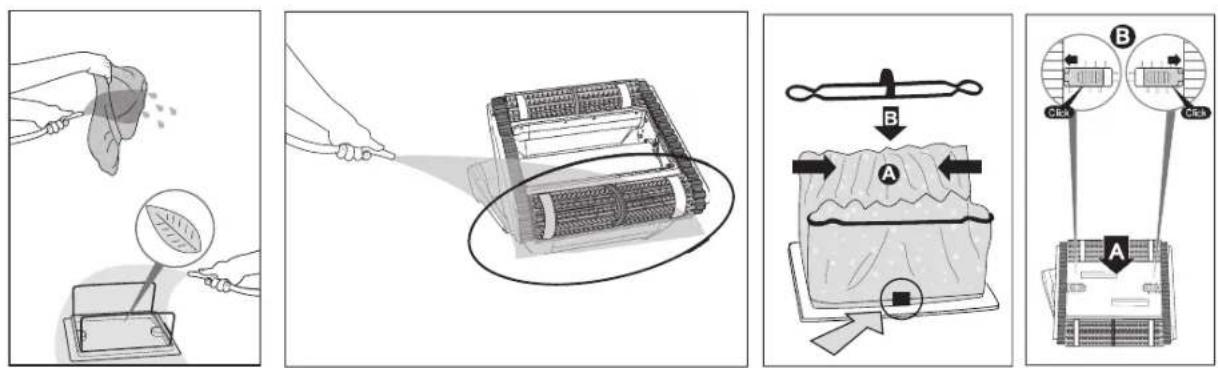

Reinigen Sie den Filterbeutel mit einem Wasserschlauch. Reinigen Sie die Bürsten regelmäßig mit einem Wasserschlauch. Es ist empfehlenswert, den filterbeutel regelmäßig in einer waschmaschine zu waschen. Betätigen sie ein synthetisches waschprogramm.

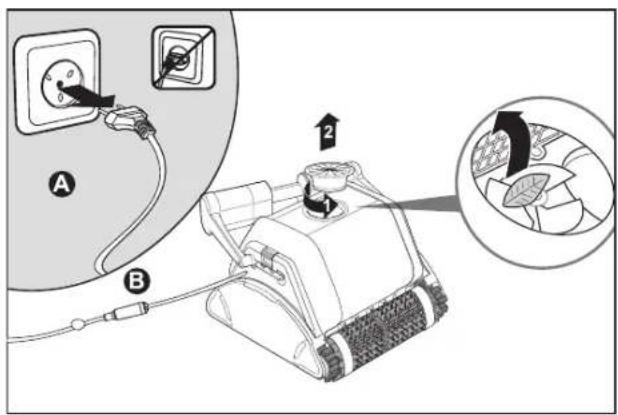

Reinigen des Flügelrades

Ziehen Sie den Netzstecker

Wenn Sie Steinchen im Flügelrad bemerken, die sich verklemmt haben, öffnen Sie das Flügelrad und entfernen die Steinchen.

Um die Knickstellen zu entfernen, ziehen Sie das Kabel vollständig aus und lassen es für mindestens einen Tag in der Sonne liegen.

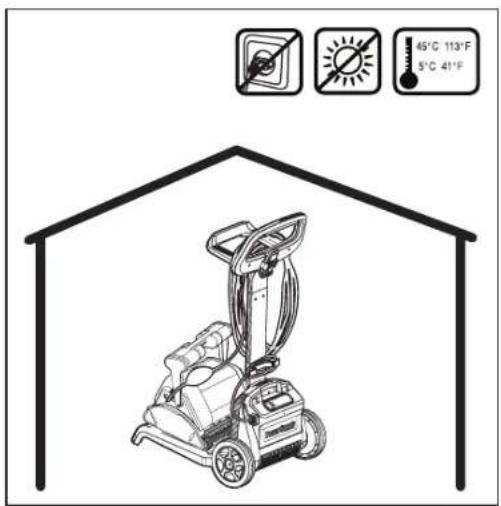

5.5. Lagerung außerhalb der saison

Wenn der Poolreiniger für längere zeit nicht im Einsatz ist, führen Sie die folgenden Schritte für dessen Lagerung aus:

• Stellen Sie sicher, dass sich kein Wasser mehr im Poolreiniger befindet
• Reinigen Sie gründlich den Filterbeutel und setzen Sie ihn wieder ein
• Rollen Sie das Kabel auf, so dass es nicht geknickt wird, und legen Sie es auf den Caddy
• Lagern Sie den Poolreiniger in einem geschützten Bereich, entweder auf dem dazugehörigen Caddy oder einfach auf dem Kopf stehend

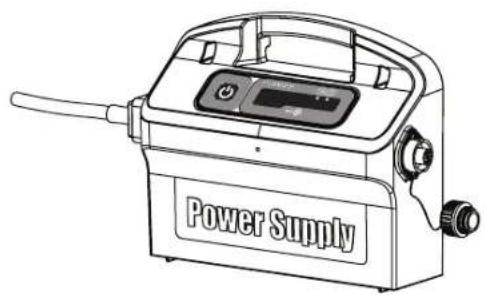

6. STROMVERSORGUNG

Digitale Stromversorgungseinheit mit „Schaltmodus“ mit Anzeige für vollen Filterbeutel und Verzögerungs-Anzeige.

• Input - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
- Output - <30 VDC
IP 54

Anzeige für vollen Filterbeutel und Rücksstelltaste (Reset)

Die Stromversorgungeinheit ist mit einer Anzeige des Filterbeutelstatuses ausgestattet.

Die rote Leuchtdiode zeigt zwei Filterzustände an.

• Wenn sie blinkt – bedeutet dies, dass der Filterbeutel teilweise verstopft ist.
• Wenn Sie aufleuchtet – bedeutet dies, dass der Filter verstopft ist und geleert und gereinigt werden muss.

Wenn die Leuchtdiode sich nicht abschaltet nachdem der Filterbeutel geleert und gereinigt wurde, drücken Sie auf die Rückstelltaste, während der Roboter arbeitet.

Verzögerungsanzeige (Delay)

Die Stromversorgungseinheit ist mit einer Verzögerungsanzeige ausgestattet, die anzeigt, ob die Verzögerungsoption aktiviert wurde oder nicht (über die Fernbedienungseinheit).

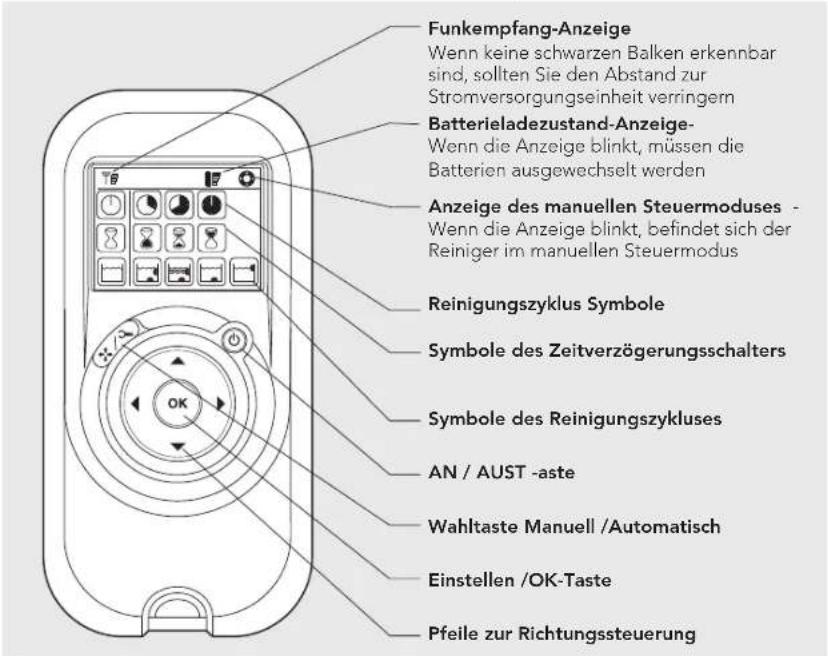

7. FERNBEDIENUNGSEINHEIT

Das Bedienfeld der Fernbedienungseinheit

Die Fernbedienungseinheit bietet Ihnen zwei Betriebsmoden den automatischen Modus und den manuellen Steuermodus.

Im automatischen Modus können alle Reinigungsparameter geändert werden.

Im manuellen Steuermodus kann die Richtung des Schwimmbadreinigers manuell gesteuert werden.

Manueller Steuermodus
	1. Drücken Sie einmal auf die AN/Aus-Taste – die Fernbedienungseinheit schaltet daraufhin in den manuellen Steuermodus.2. Um die Richtung des Reinigers manuell kontrollieren zu können, müssen Sie die Richtungspfeile benutzen (siehe rechts).

Verlassen des manuellen Steuermoduses und Einstellen des automatischen Moduses
	1. Drücken Sie einmal auf die Wahltaste Manuell/Automatisch, um den manuellen Steuermodus zu verlassen.2. Daraufhin leuchtet der digitale Bildschirm auf und zeigt drei Reihen von Funktionssymbolen in der Standardeinstellung.
	1. Um die Parameter zu ändern, drücken Sie auf die Pfeile nach oben oder unten .Jetzt können Sie die Parametereinstellungen mit Hilfe der Pfeile nach rechts oder links auswählen.2. Sobald Sie die gewünschte Funktion erreicht haben, drücken Sie auf die Taste Einstellen/OK.

zuerst müssen Sie auf die Wahltaste Manuell/Automatisch drücken und dann den Modus gemäss folgender Tabelle einstellen:

Reinigungsmodus-AnzeigeHier können Sie die Reinigungszyklus-zeit einstellen. Sie können mit Hilfe der RCU zwischen folgenden Optionen wählen.	Schnell4 Stunden -zyklus	Effizient(Standardeinstellung)6 Stunden -zyklus für tagtägliche Benutzung	Extra8 Stunden -zyklus
Zeitverzögerungs-AnzeigeHier können Sie festlegen, wann der Schwimmbad-Reiniger mit der Reinigung beginnt. Eine Verzögerung ermöglichtes dem Schmutz, sich auf dem Beckenboden abzusetzen.	Sofortiger Start(Standardeinstellung)	Verzögerung von einer Stunde	Verzögerung von zwei Stunden
Anzeige der Reinigungs-AktivitätErmöglicht Ihnen, eine der folgenden Optionen zu wählen.	StandardBoden und Wandreinigung(Standardeinstellung)	Ultra-SauberStärkere Saugleistung und langsamere Bewegung.(Boden-und Wände)	Nur BodenReinigt nur den Beckenboden und die Wölbunge.	Nur WändeReinigt die Wände und die Wasserlinie.

Hinweis:

• Wenn nach 2 Minuten noch keine Taste gedrückt worden ist, schaltet sich die Fernbedienungseinheit ab und der Schwimmbadreiniger arbeitet weiter mit den vorher eingestellten Einstellungen.
• Wenn die Optionen "Ultra-Sauber" und "Nur Wände" ihren zyklus beendet haben, kehrt die Schwimmbadreiniger zu den Standardeinstellungen zurück.
