Tipo de produto	Robô limpador de piscina
Marca	Maytronics
Modelo	Dolphin Pro X2
Dimensões (C x L x A)	Aproximadamente 46 x 46 x 28 cm
Peso	Aproximadamente 10,5 kg
Comprimento do cabo	15 m
Alimentação elétrica	Fonte de alimentação externa, entrada 100-240 V AC, 50-60 Hz, 180 W, saída <30 V DC, IP54
Proteção do motor	IP68 (submersível)
Profundidade de uso	0,80 m a 5 m
Temperatura da água	6 °C a 34 °C
pH recomendado	7,0 - 7,8
Cloro máx	4 ppm
Salinidade máx	5000 ppm
Sistema de filtração	Saco filtrante lavável, indicador de nível de enchimento
Ciclos de limpeza predefinidos	Rápido (4h), Eficiente (6h), Extra (8h)
Modos de limpeza	Padrão, Ultra-limpo, Apenas chão, Apenas paredes
Funcionalidades	Escova Wonder, giroscópio, navegação inteligente, escalada de paredes, limpeza até a linha d'água
Controle remoto	Sem fio, com controle manual e automático, indicador de bateria fraca
Função de temporização	Partida adiada (1h ou 2h)
Manutenção	Filtro lavável em máquina (ciclo delicado), escovas enxaguáveis, armazenamento em carrinho
Garantia	Consulte o revendedor

Perguntas frequentes - Dolphin Pro X2 MAYTRONICS

Como ligar o Dolphin Pro X2?

Após montar o robô e submergi-lo na piscina, conecte a fonte de alimentação a uma tomada protegida por disjuntores diferenciais. O robô ligará automaticamente ou você pode usar o controle remoto. Certifique-se de que o cabo flutue e que o robô esteja no fundo.

O que fazer se o robô não se mover ou ficar preso?

Verifique se o saco filtrante não está cheio (indicador vermelho aceso). Limpe o filtro e pressione Reset se necessário. Inspecione o impulsor para remover detritos. Certifique-se de que as escovas e os anéis Wonder estejam flexíveis e desobstruídos.

Como limpar o saco filtrante?

Remova o saco filtrante e enxágue com mangueira de água. Para uma limpeza profunda, lave-o na máquina de lavar em ciclo delicado. Recoloque-o corretamente antes do próximo uso.

Como armazenar o robô no inverno?

Esvazie toda a água do robô, limpe e recoloque o filtro, enrole o cabo sem dobras e coloque o robô em seu carrinho de cabeça para baixo em local sombreado. Temperatura de armazenamento: entre 5°C e 45°C.

O controle remoto não funciona, o que fazer?

Verifique o ícone da bateria na tela: se piscar, substitua as pilhas por novas. Aproxime-se da fonte de alimentação para melhorar a recepção de rádio (barras de sinal). Se o problema persistir, reinicie o controle remoto removendo as pilhas.

Como usar a função de temporização?

No controle remoto, pressione a tecla de temporização (relógio) para escolher entre partida imediata, adiada por 1h ou 2h. O ciclo de limpeza começará no horário selecionado.

Quais são os modos de limpeza disponíveis?

Os modos são: Padrão (chão + paredes), Ultra-limpo (mais potente e mais lento), Apenas chão e Apenas paredes. Use o controle remoto para selecionar o modo desejado.

A luz vermelha na fonte de alimentação permanece acesa após limpar o filtro. O que fazer?

Pressione o botão Reset (reinicialização) localizado na fonte de alimentação enquanto o robô estiver em funcionamento. Se a luz permanecer acesa, verifique se o filtro está bem posicionado e não danificado.

Posso usar o Dolphin Pro X2 em uma piscina de sal?

Sim, é compatível com salinidade máxima de 5000 ppm. Respeite também as recomendações de pH (7,0-7,8) e cloro (máx 4 ppm). Nenhuma adaptação especial é necessária.

Como substituir as escovas ou o saco filtrante?

As escovas e o saco filtrante são peças de desgaste. Contate seu revendedor Maytronics ou consulte o manual para referências. A substituição é simples: desencaixe as escovas antigas e encaixe as novas. O saco filtrante é removido e recolocado sem ferramentas.

MANUAL DE UTILIZADOR Dolphin Pro X2 MAYTRONICS

PT Instrução de operação

Dolphin PROX 2 Gyro limpador de piscinas...... p. 61-70

Instrução en de operação

Conteúdo

1. INTRODUÇÃO....62
2. ESPECIFICAÇÕES....62
3. AVISOS E PRECAUÇÕES....62

3.1. Avisos....62
3.2. Precauções 62

1. PEÇAS DO ASPIRADOR DE PISCINA....63
2. UTILIZAR O ASPIRADOR DE PISCINA....64

5.1.Instalação....64
5.2. Colocar o aspirador na piscina....65
5.3. Retirar o aspirador da piscina....65
5.4. Manutenção ....66
5.5. Armazenamento fora de época ....67

1. FONTE DE ALIMENTAÇÃO....68

2. CONTROLO REMOTO (RCU) 69

CADDY MONTAGEM 81

Dolphin PROX 2 Gyro limpador de piscinas

Instrução de operação

1. INTRODUÇÃO

Obrigado por ter adquirido um aspirador de piscina robótico da Maytronics.

Temos a certeza que o seu aspirador de piscina robótico da Maytronics lhe irá proporcionar uma limpeza fiável, conveniente e eficiente da sua piscina. A sua filtração fiável em todas as condições da piscina, escovação ativa e a escova de ascensão para todas as superfícies melhoram a higiene da piscina ao máximo.

Os aspiradores de piscina robóticos da Maytronics proporcionam uma tecnologia de limpeza avançada, desempenho de longa duração e fácil manutenção. Você e a sua família terão toda a liberdade para desfrutar uma natação com plena confiança de que a sua piscina está completamente limpa.

2. ESPECIFICAÇÕES

• Utilize apenas a fonte de alimentação fornecida (original)
• Certifique-se de que a tomada elétrica está protegida por um interruptor de falta de terra ou um interruptor de fuga à terra
• Mantenha a fonte de alimentação fora das poças de água
• Coloque a fonte de alimentação pelo menos a 3 m /10 ft da borda da piscina
• Não entre na piscina enquanto o aspirador de piscina estiver a funcionar
• Desligue a fonte de alimentação da tomada antes de qualquer atividade de manutenção

3.2. Precauções

Quando não estiver a utilizar o aspirador de piscina, guarde-o no Caddy, numa zona de sombra. Use o aspirador de piscina apenas nas seguintes condições de água:

Cloro: Máx. 4 ppm
pH 7,0 – 7,8
Temperatura: 6–34 °C (43–93 °F)
NaCl Máximo = 5000 ppm

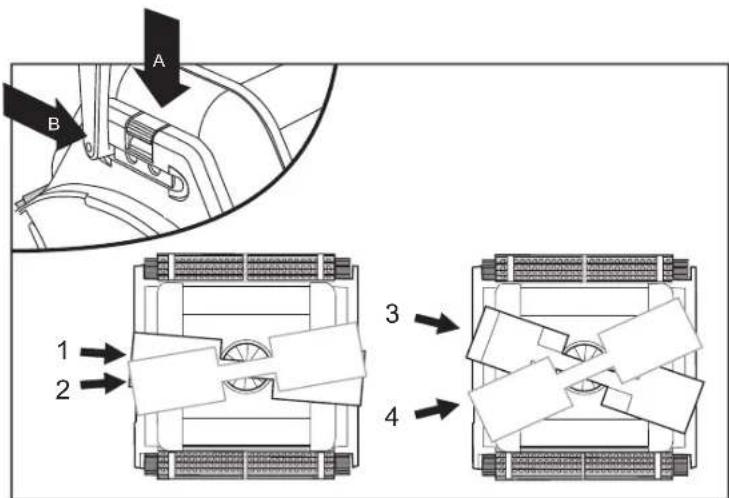

Mude a posição diagonal da alça para movimento lateral da linha de flutuação.

Para ajustar o ângulo da alça:

A. Pressione a trava para baixo e segure-a nesta posição.
B. Mova a alça para a posição desejada e solte a trava para manter a alça no lugar.

5.2. Colocar o aspirador na piscina

Se a escova Wonder / anéis Wonder estiverem secos, mergulhe-os em água até amaciarem.

Sacudir o robô lateralmente ou virar de cima para baixo para liberar ar confinado. Deixe-o afundar até ao fundo da piscina.

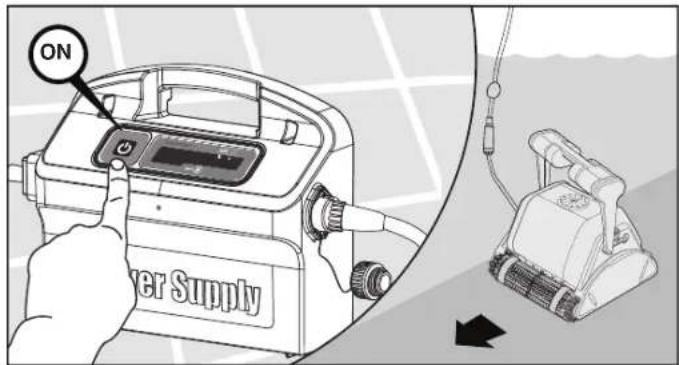

Ligue (ON) a fonte de alimentação

5.3. Retirar o aspirador da piscina

O robô desligará automaticamente no fim do ciclo de limpeza.

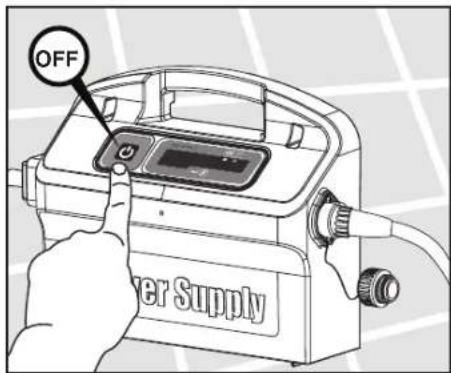

Desligue (OFF) e retire a ficha da fonte de alimentação

Utilizando o cabo flutuante, traga o aspirador até à borda da piscina.

NÃO RETIRE O ASPIRADOR DA PISCINA UTILIZANDO O CABO

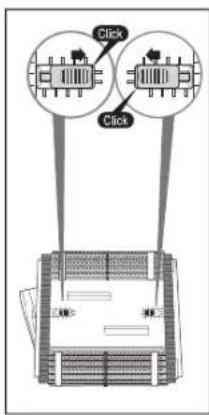

5.4. Manutenção

Limpe o saco de filtro com uma mangueira. Limpar periodicamente as escovas com uma mangueira.

Recomenda-se lavar periodicamente o saco de filtragem em uma máquina de lavar. Utilize o programa de limpeza sintética.

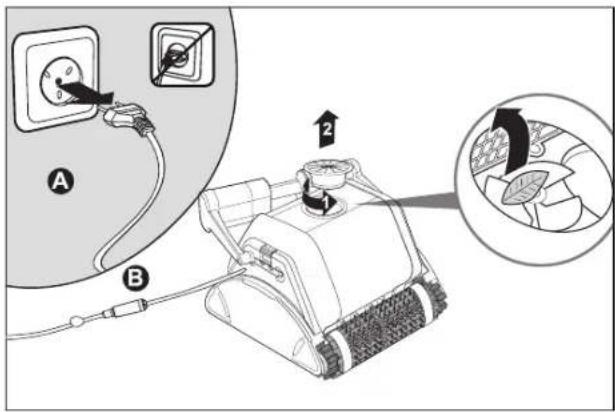

Desligue a fonte de alimentação da tomada

Se observar detritos presos no impulsor, abra-o e remova os detritos.

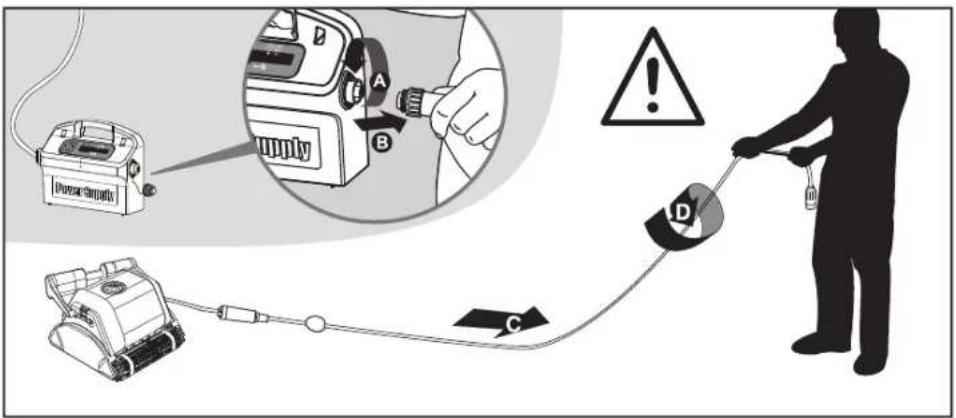

Para remover os torções deve esticar o cabo completamente e deixá-lo exposto ao sol por pelo menos um dia.

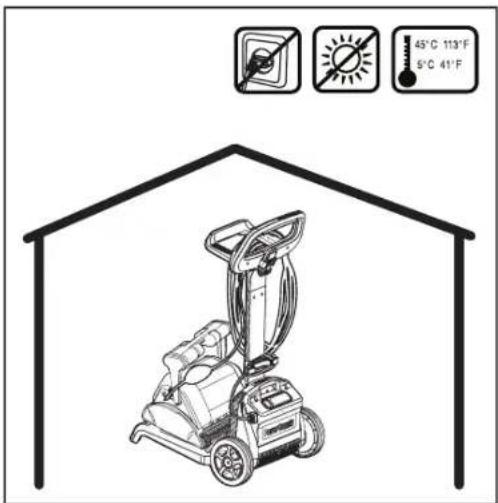

Se o aspirador de piscina não for utilizado por um longo período, execute as seguintes fases de armazenamento:

• Certifique-se que não permanece nenhuma água no aspirador de piscina
• Limpe cuidadosamente o saco de filtro e insira-o na sua posição
• Enrole o cabo de modo a que fique sem torções e coloque-o sobre o Caddy
• Armazene o aspirador de piscina numa área protegida, no seu Caddy ou simplesmente virado ao contrário

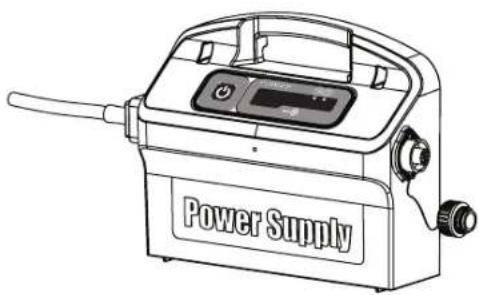

6. FONTE DE ALIMENTAÇÃO

Fonte de Alimentação com Modo de Câmbio Digital, com bolso de filtro cheio e indicador de atraso.

• Input - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
• Output - <30 VDC
IP 54

Indicador do saco de filtro cheio e botão Reset

A fonte de alimentação é equipada com um indicador do estado do saco do filtro.

O LED vermelho indica duas condições do filtro.

• Quando está piscando – o saco do filtro está parcialmente bloqueado.
• Quando está aceso – o filtro está bloqueado e deve ser esvaziado e limpo.

Se o LED não se apaga depois do saco de filtro ter sido esvaziado e limpo, pressione o botão Reset enquanto o robô estiver funcionando.

A fonte de alimentação está equipada com um indicador de atraso que indica se a opção de atraso está ativada (através da unidade de controle remoto).

7. CONTROLO REMOTO (RCU)

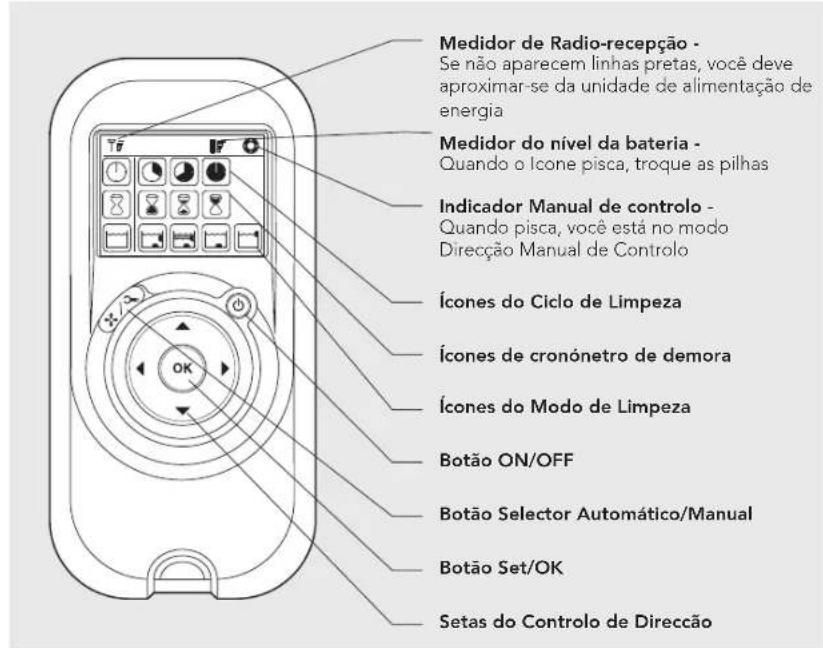

O Painel de Controlo da Unidade de Controlo Remoto

A RCU oferece dois modos de operação – Modo Automático e Modo Manual de Controlo de direcção.

No modo Automático, todos os parâmetros de limpeza podem ser modificados.

No modo Manual de direcção, a direcção do Limpador de Piscinas pode ser controla da manualmente.

Modo Manual de Controlo de Direcção

1. Pressione o botão ON/OFF uma vez - A RCU iniciará no modo Manual de Controlo de Direcção.2. Para controlar manualmente a direcção do limpador, use as setas de controlo de direccão (ver à direita).

Sair do Modo Manual de Controlo de Direcção e Configurar o Modo Automático

	Botão de Se leccão Manual / Automático	1. Para sair do modo Manual de controlo de direcção, pressione o botão de Seleção Manual/Automático apenas UMA VEZ.2. O ecrã digital ilumina-se e três linhas de ícones de função aparecem no modo pré-determinado.
	Setas de controlo de Direção	1. Para modificar os parâmetros pressione as setas para cima e para baixo. Para escolher a configuração dos parâmetros, use as setas da direita ou da esquerda.2. Quando obtiver a função desejada, pressione o botão Set/OK.

Primeiro pressione o botão de seleção Manual/Automático, depois configure de acordo com a tabela seguinte:

Indicador do Ciclo de LimpezaEste determina o tempo do ciclo de limpeza. A RCU permite escolher entre as opções seguintes.	RápidoCiclo de 4 horas	Eficiente (Configuração prédeterminada)Ciclo de 6 horas para uso diário	ExtraCiclo de 8 horas
Indicador do Tempo de Início RetardadoEste determina quando o limpador de piscina começa a operar. Um início retardado permite que a sujidade se deposite no fundo da piscina.	Inicio imediato (Configuração prédeterminada)	Início Retardado em Uma Hora	Início Retardado em Duas Horas
Indicador da Acção de LimpezaPermite a escolha entre as opções seguintes.	PadrãoLimpeza de piso e parede.(Configuração prédeterminada)	Ultra-limpoMaior sucção e movimento mais lento.(piso e parede)	Somente PisoLimpa somente o piso e as cavidades.	Somente ParedesLimpa somente as paredes e a linha de água.

Nota:

• Depois de decorridos 2 minutos, se nenhum botão for pressionado, a Unidade de Controlo Remoto desliga-se e o Limpador de Piscina continua a operar na configuração anterior.
• Quando as opções "Ultra-Limpo" e "Somente Paredes" concluem os seus ciclos, a Limpador de Piscina retorna à configuração pré-estabelecida.
